Выберите узел на взрыв-схеме — внутри пронумерованные детали с артикулами и наличием. Всего схем: 95.

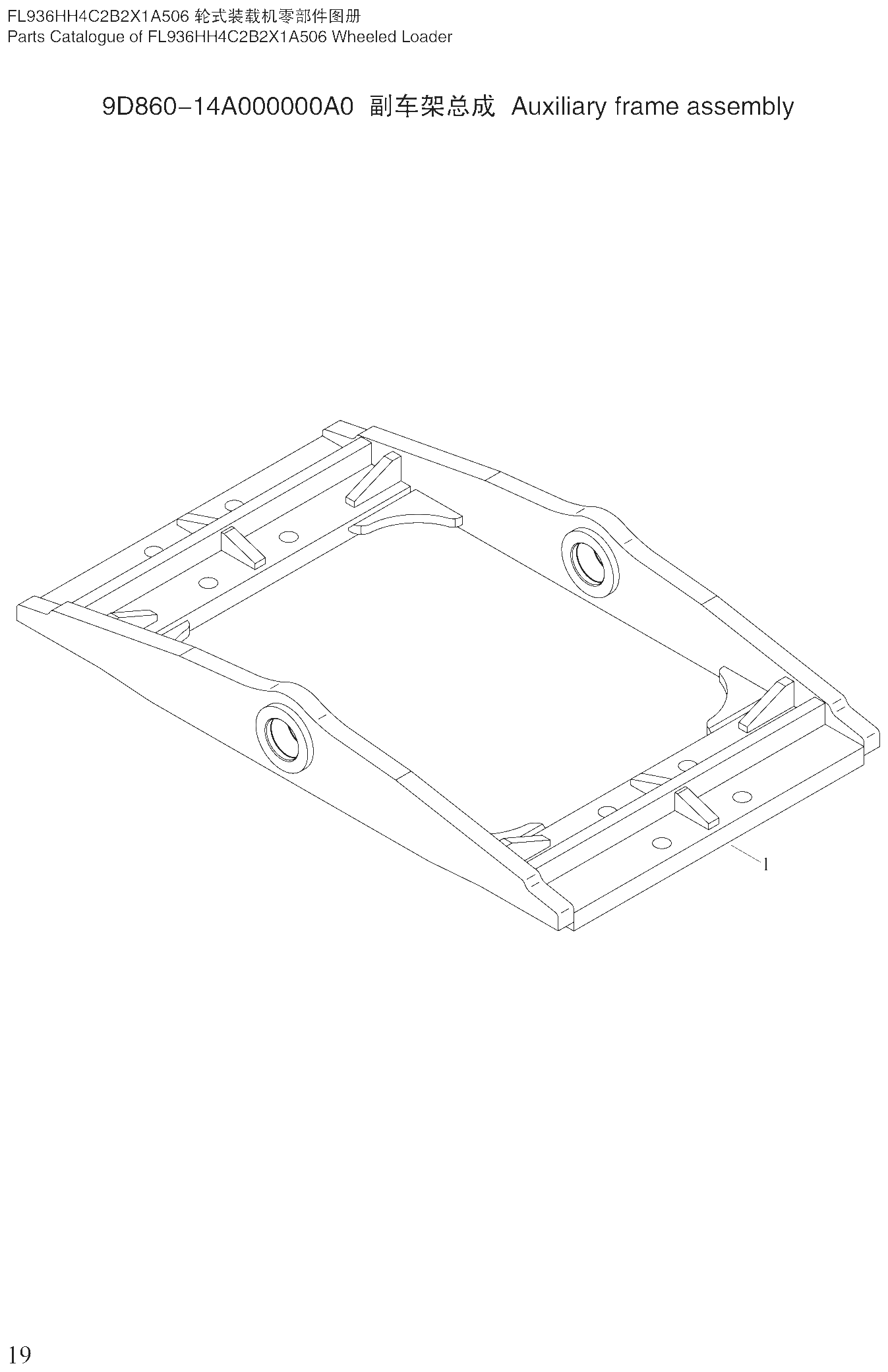

FIG.15 9D860-14A000000A0 副车架总成 Auxiliary frame assembly

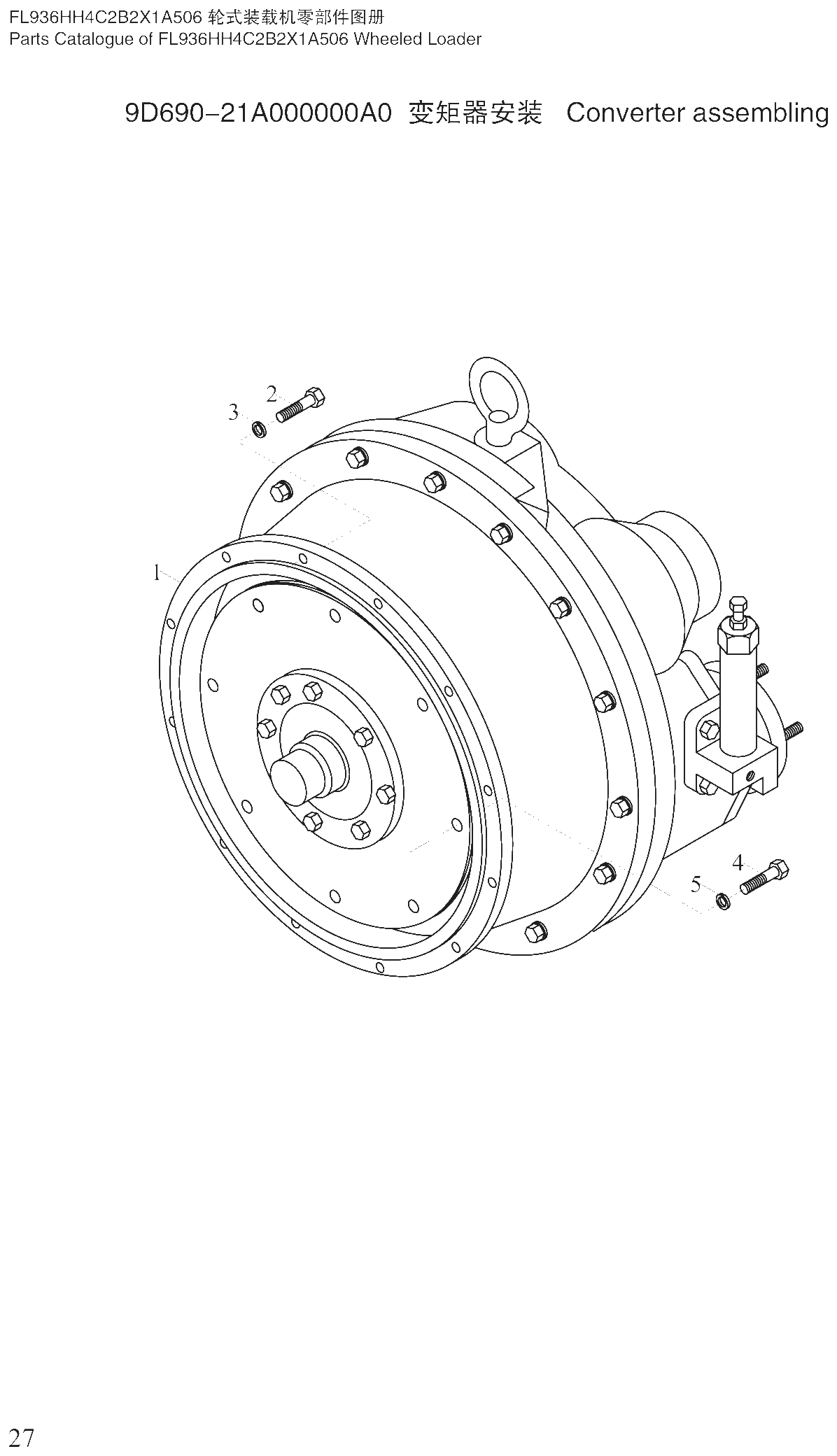

FIG.19 9D690-21A000000A0 变矩器安装 Converter assembling
FIG.1 FL936HH4C2B2X1A506

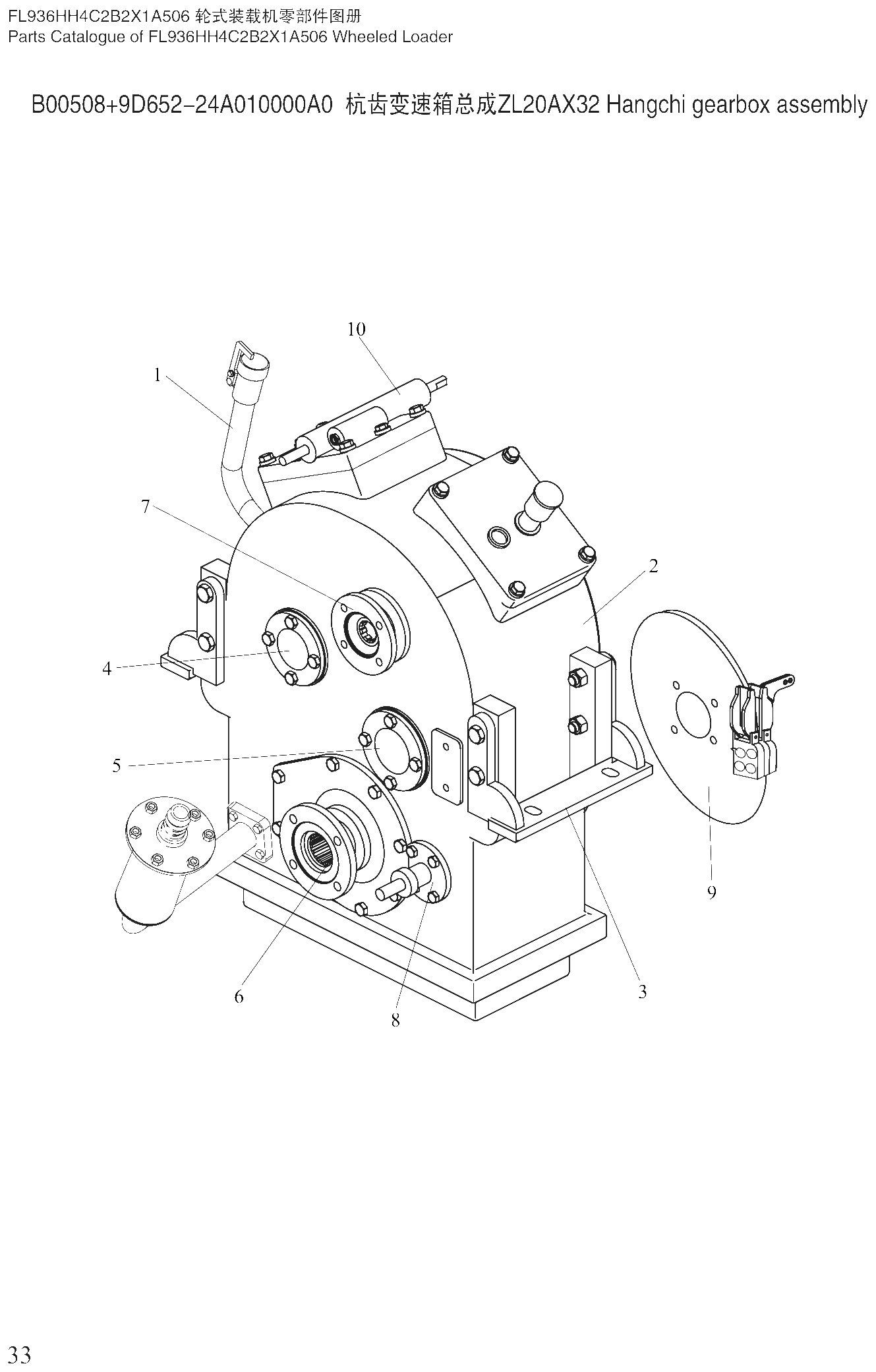

FIG.22 B00508+9D652-24A010000A0 杭齿变速箱总成ZL20AX32 Hangchi gearbox assembly

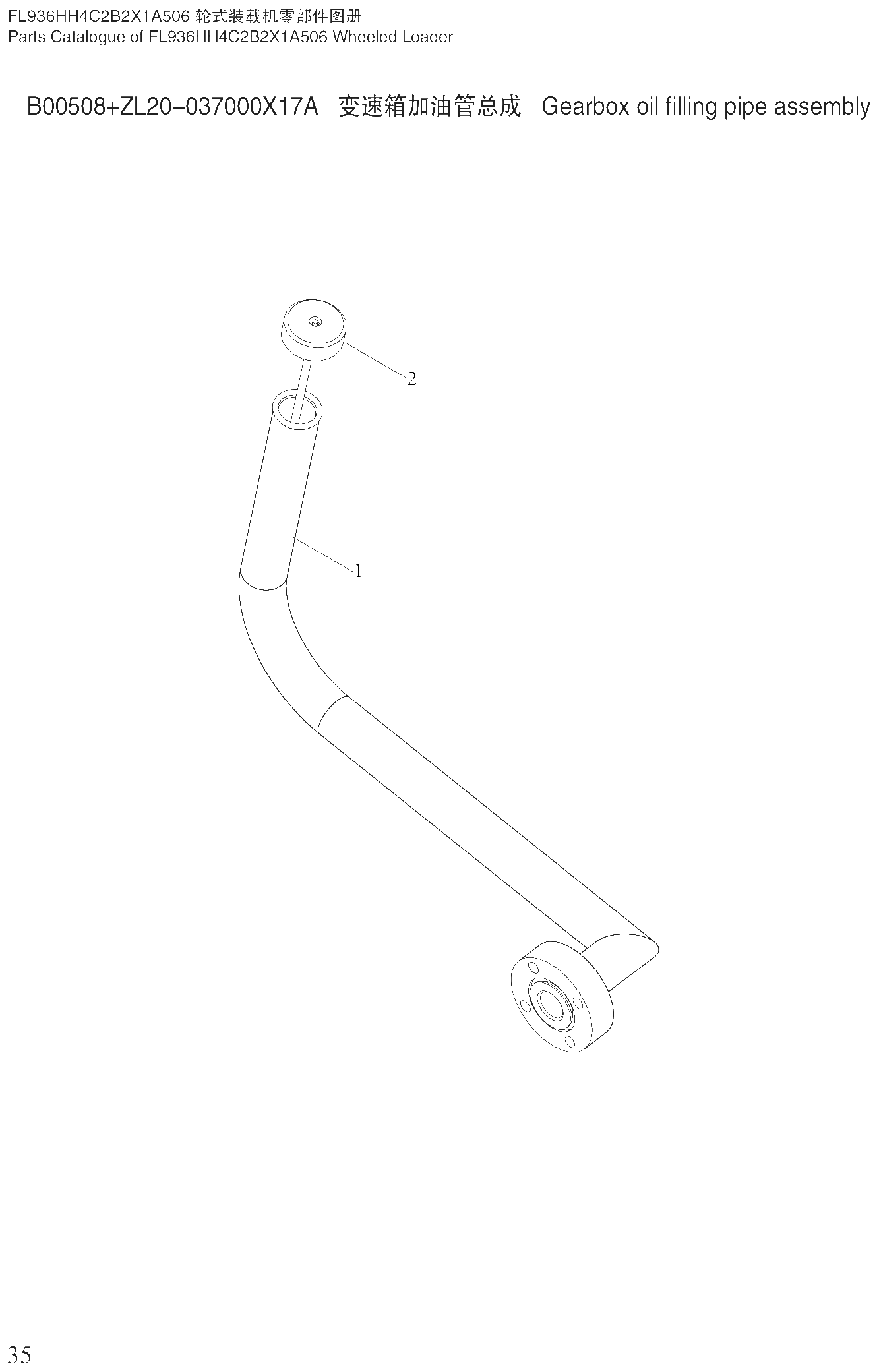

FIG.23 B00508+ZL20-037000X17A 变速箱加油管总成 Gearbox oil filling pipe assembly

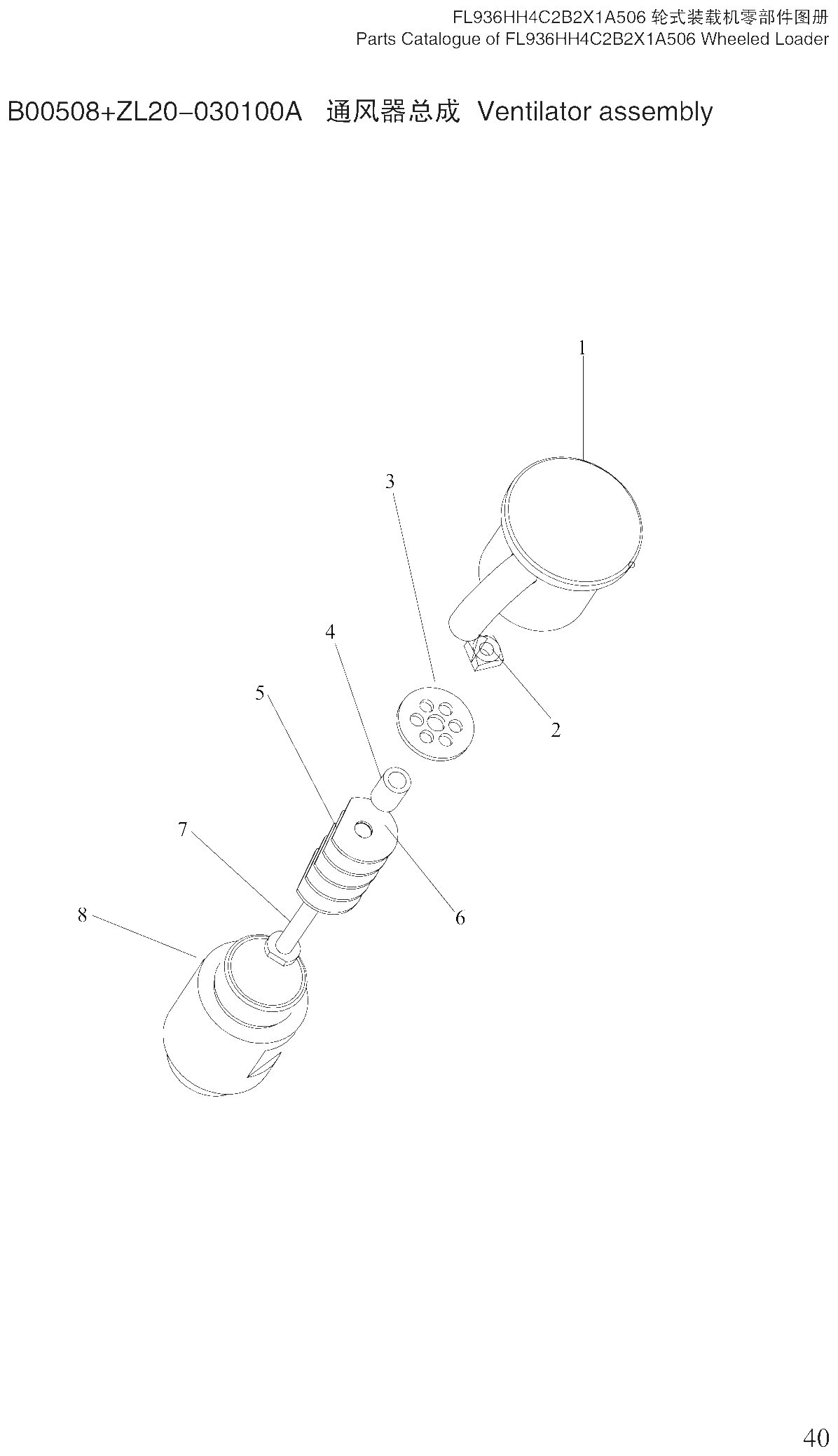

FIG.25 B00508+ZL20-030100A 通风器总成 Ventilator assembly
FIG.2 FL936HH4C2B2X1A506轮式装载机零部件图册

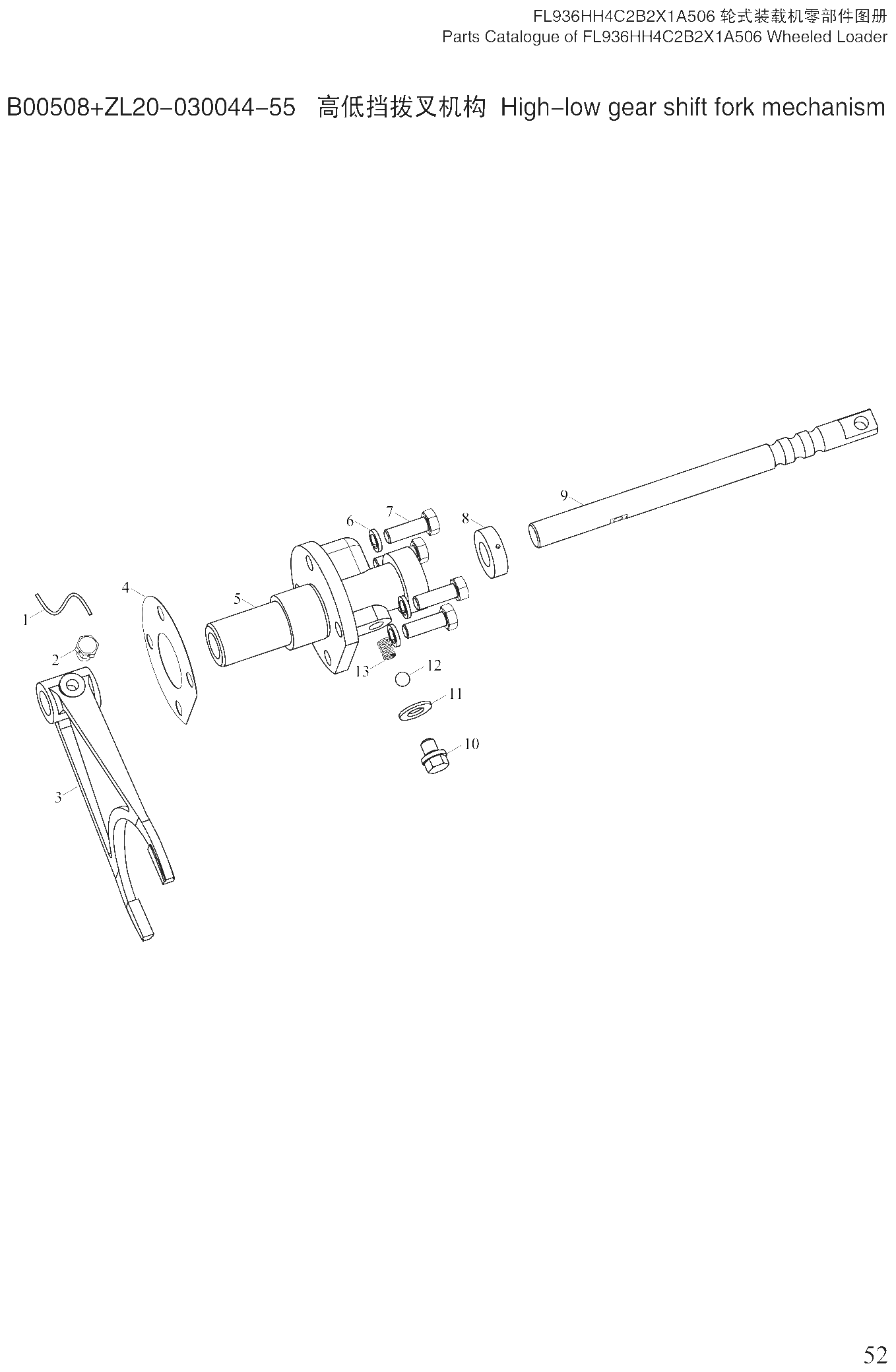

FIG.31 B00508+ZL20-030044-55 高低挡拨叉机构 High-low gear shift fork mechanism

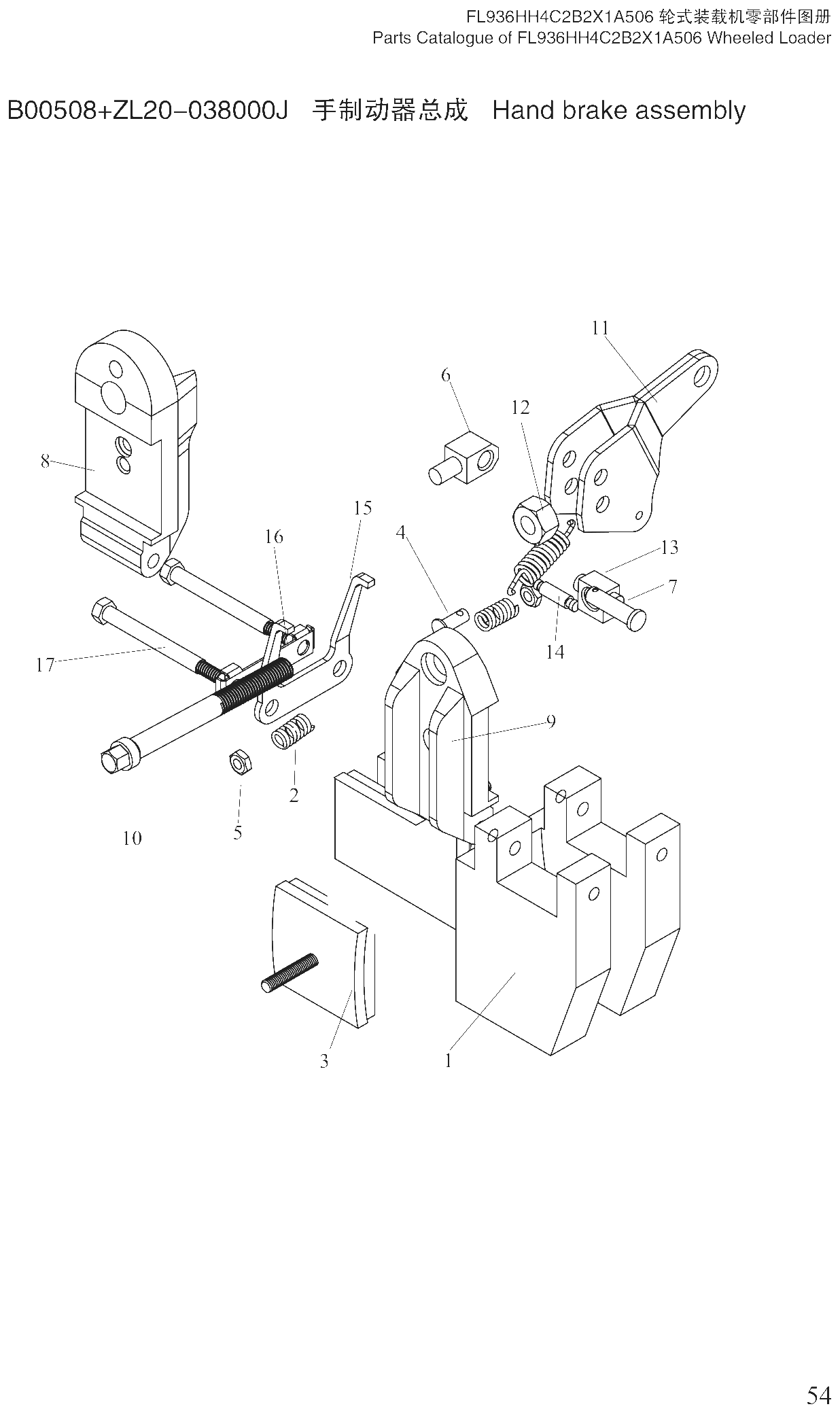

FIG.32 B00508+ZL20-038000J 手制动器总成 Hand brake assembly
FIG.35 201200+9D650-26D010000A0 雷沃前驱动桥总成 Lovol front drive axle assembling

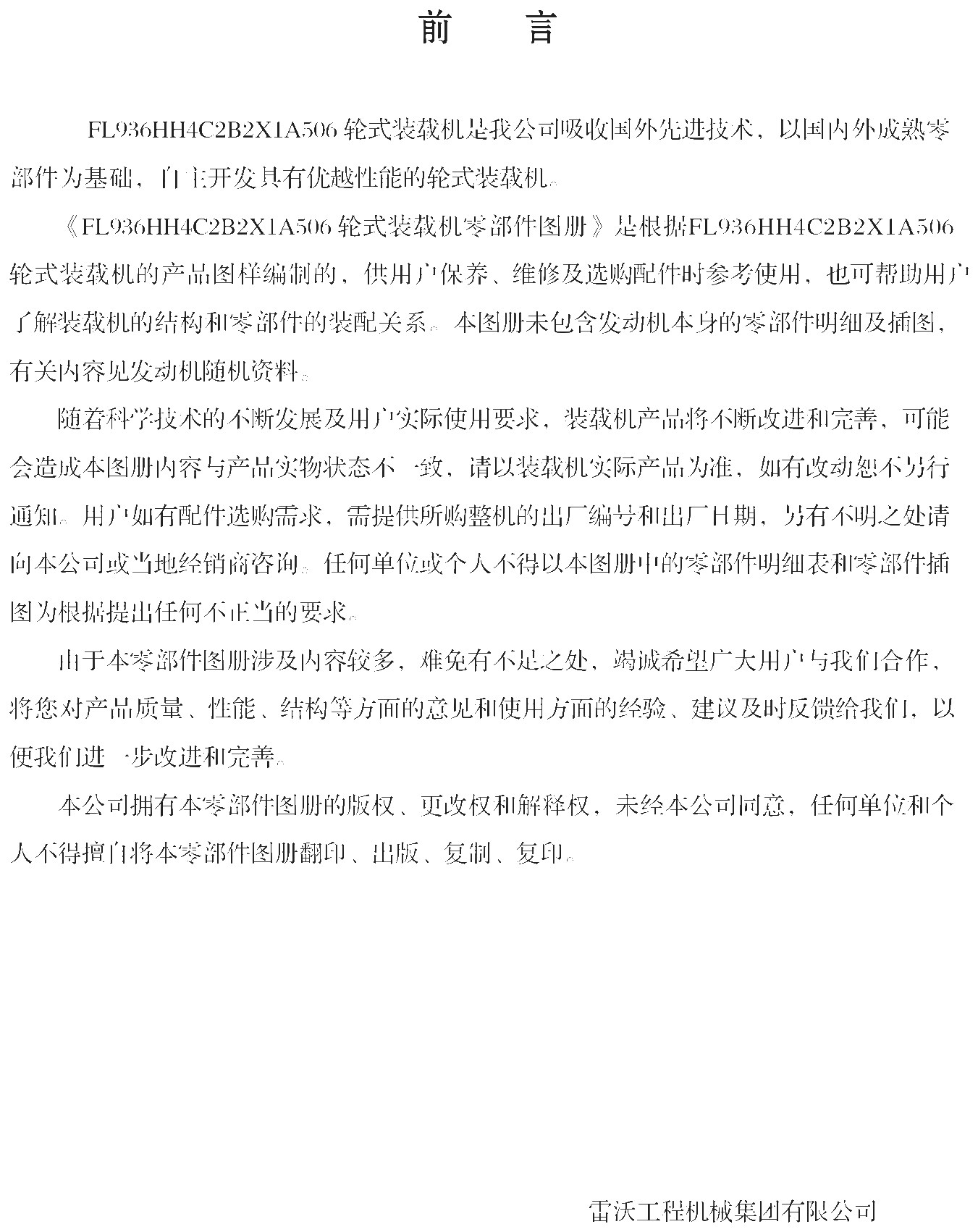

FIG.3 FL936HH4C2B2X1A506 轮式装载机是我公司吸收国外先进技术，以国内外成熟零

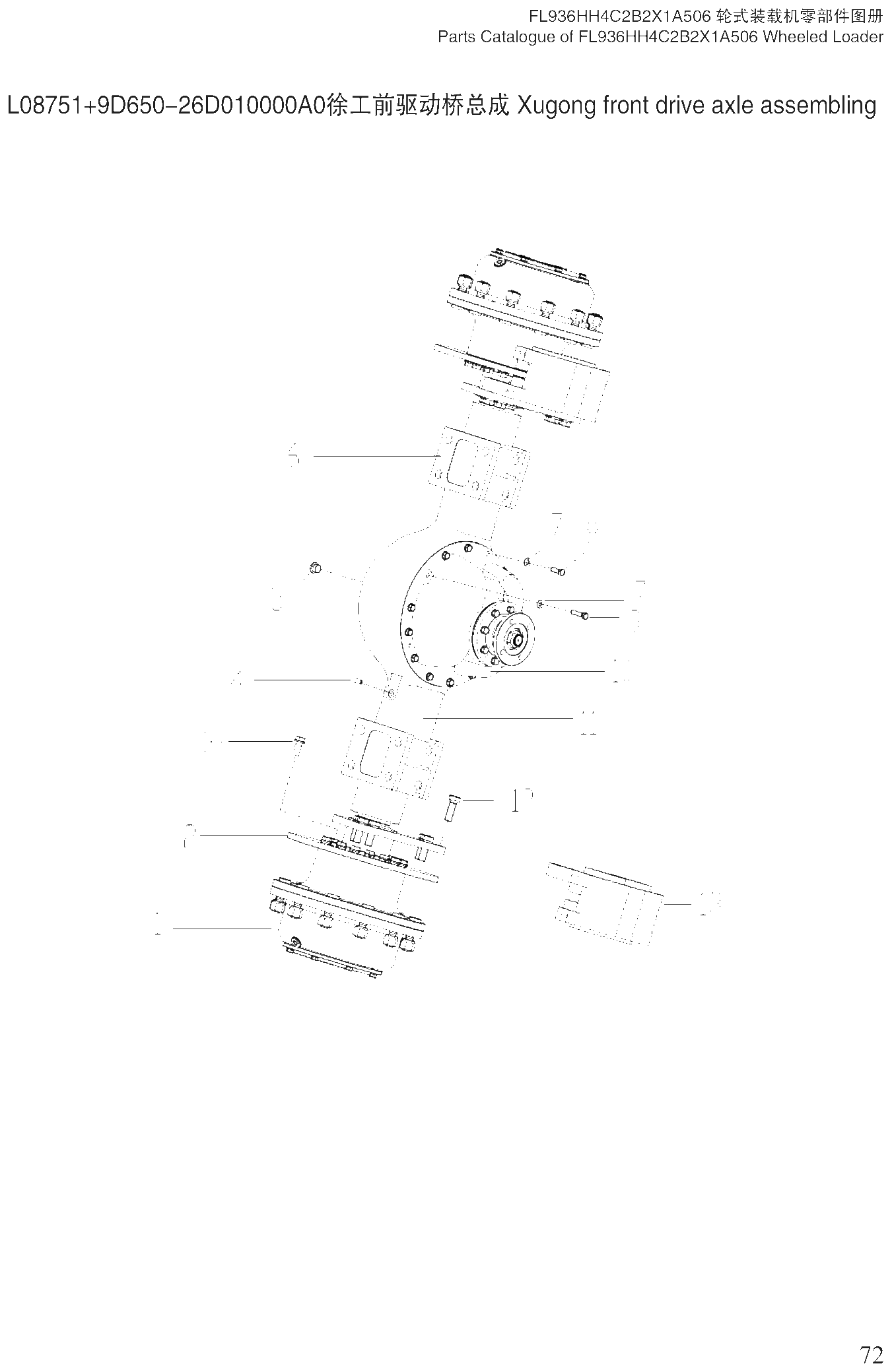

FIG.40 L08751+9D650-26D010000A0徐工前驱动桥总成 Xugong front drive axle assembling

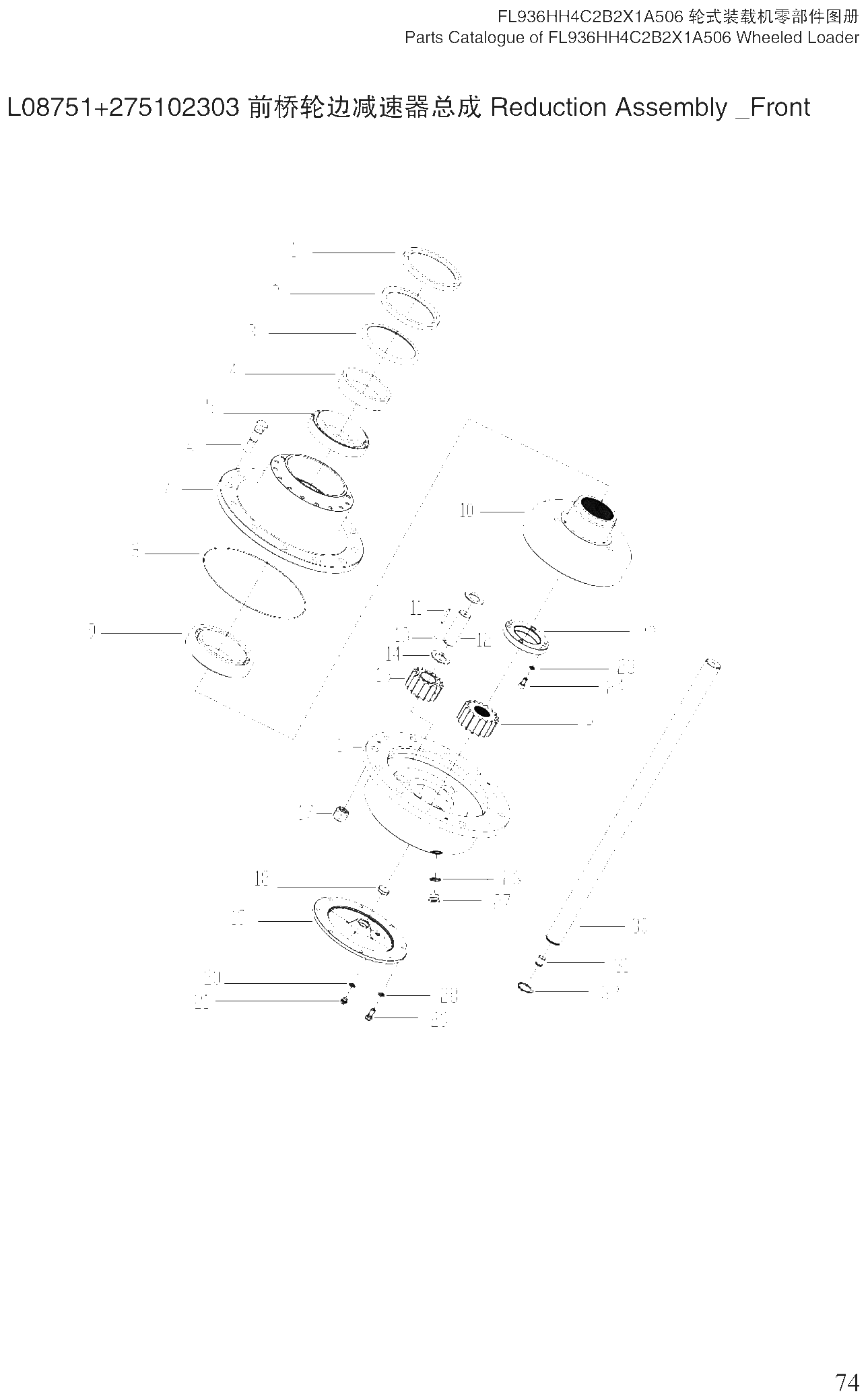

FIG.41 L08751+275102303 前桥轮边减速器总成 Reduction Assembly _Front

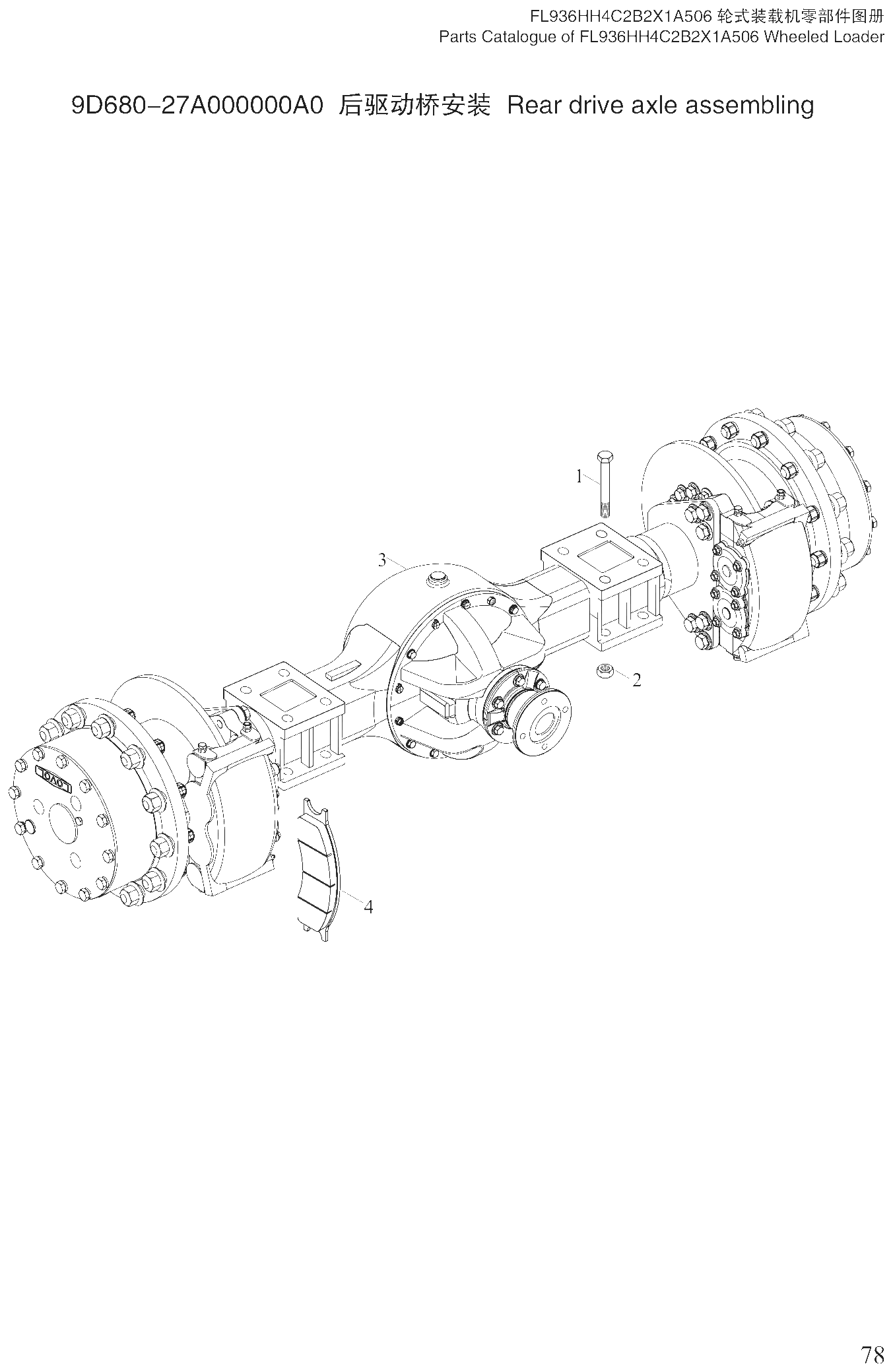

FIG.43 9D680-27A000000A0 后驱动桥安装 Rear drive axle assembling

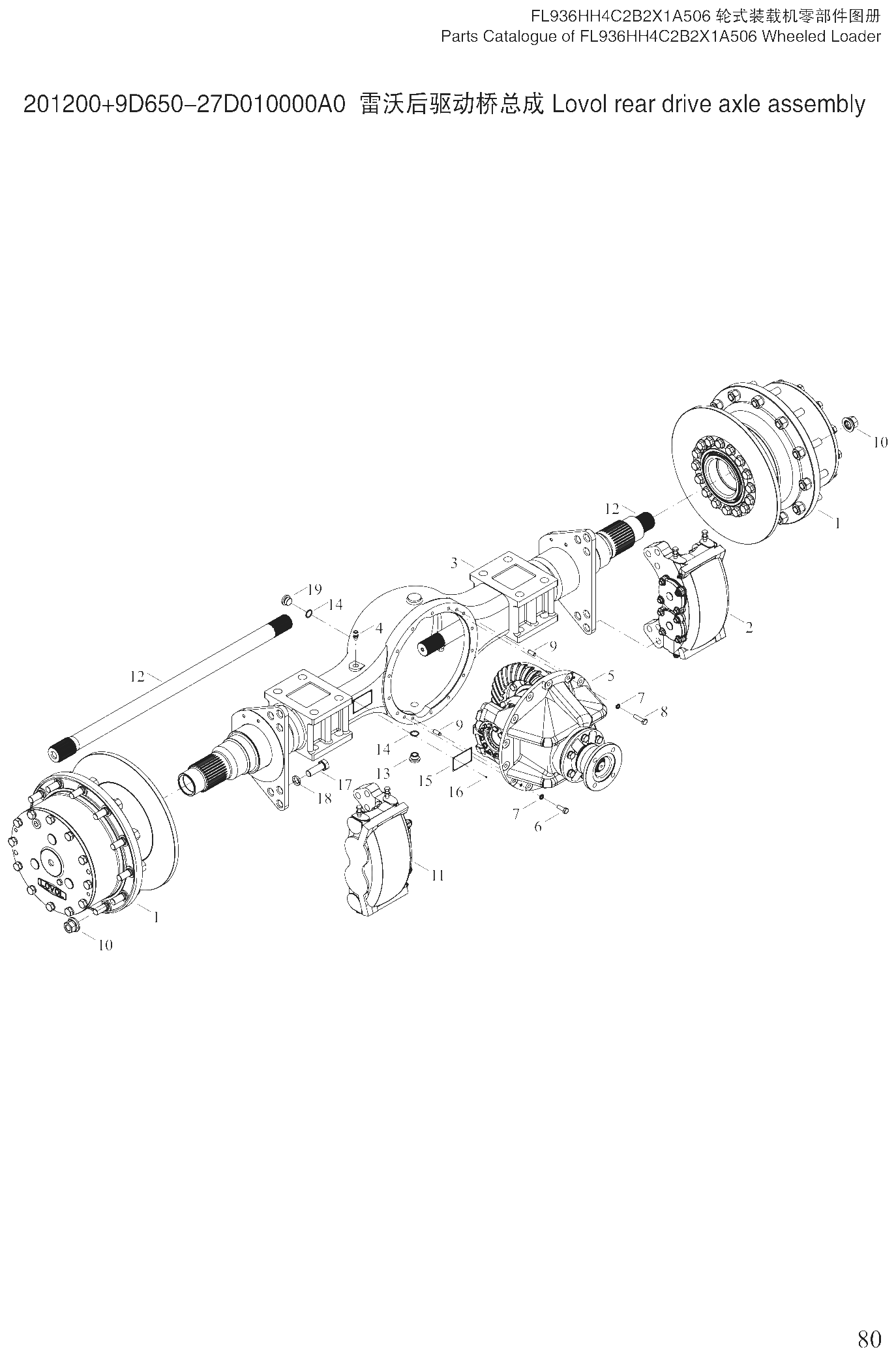

FIG.44 201200+9D650-27D010000A0 雷沃后驱动桥总成 Lovol rear drive axle assembly

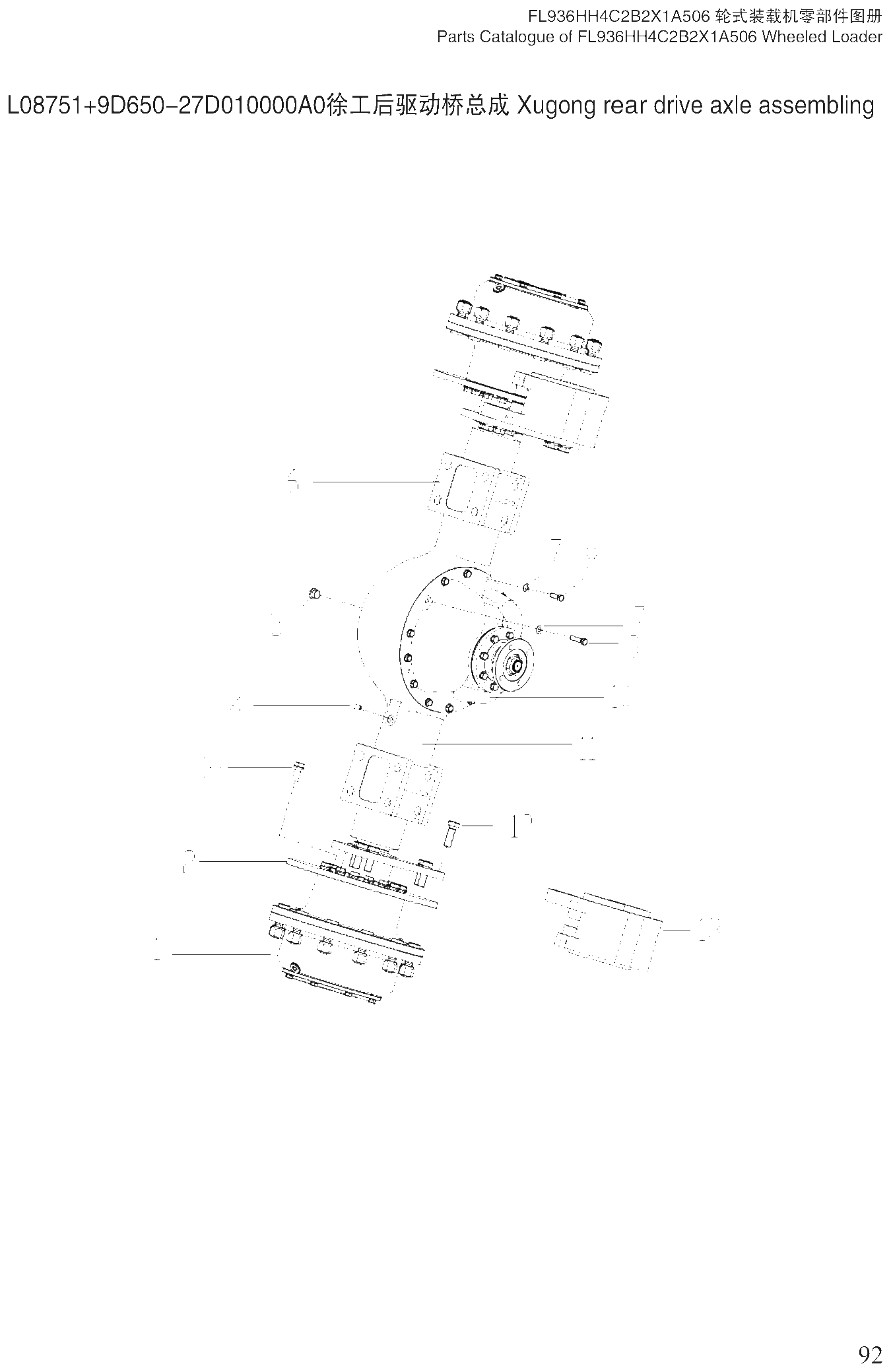

FIG.49 L08751+9D650-27D010000A0徐工后驱动桥总成 Xugong rear drive axle assembling

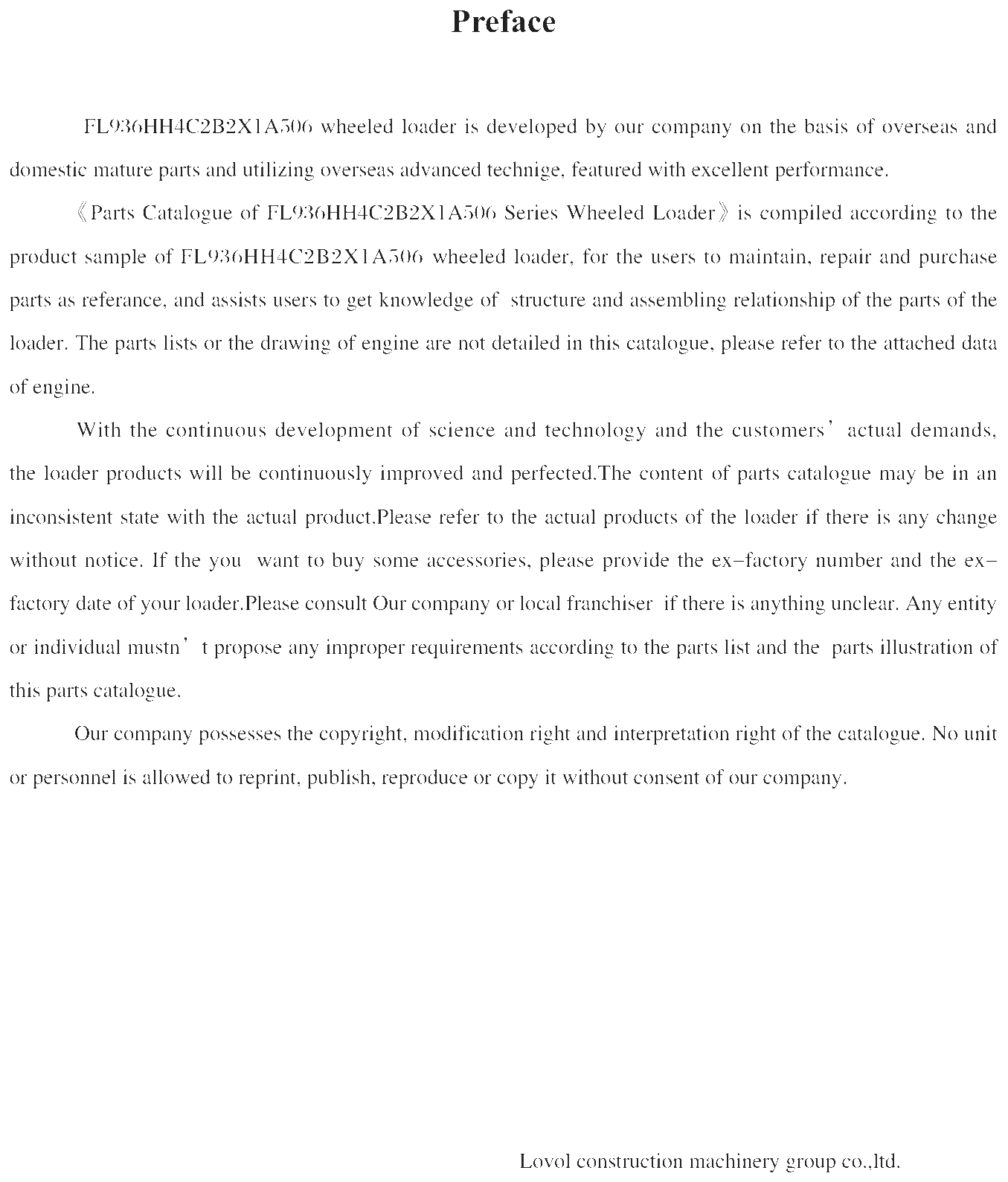

FIG.4 Preface

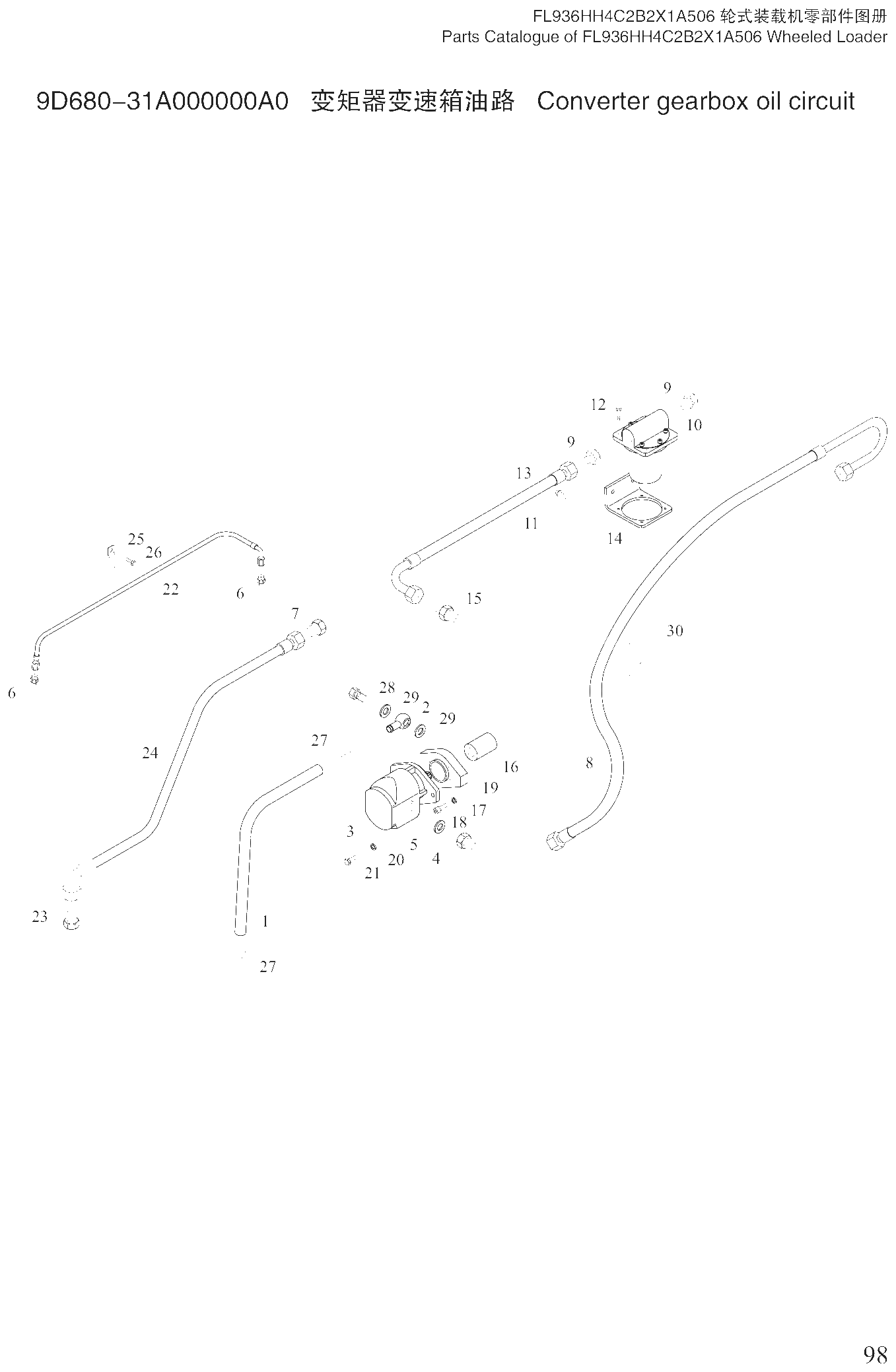

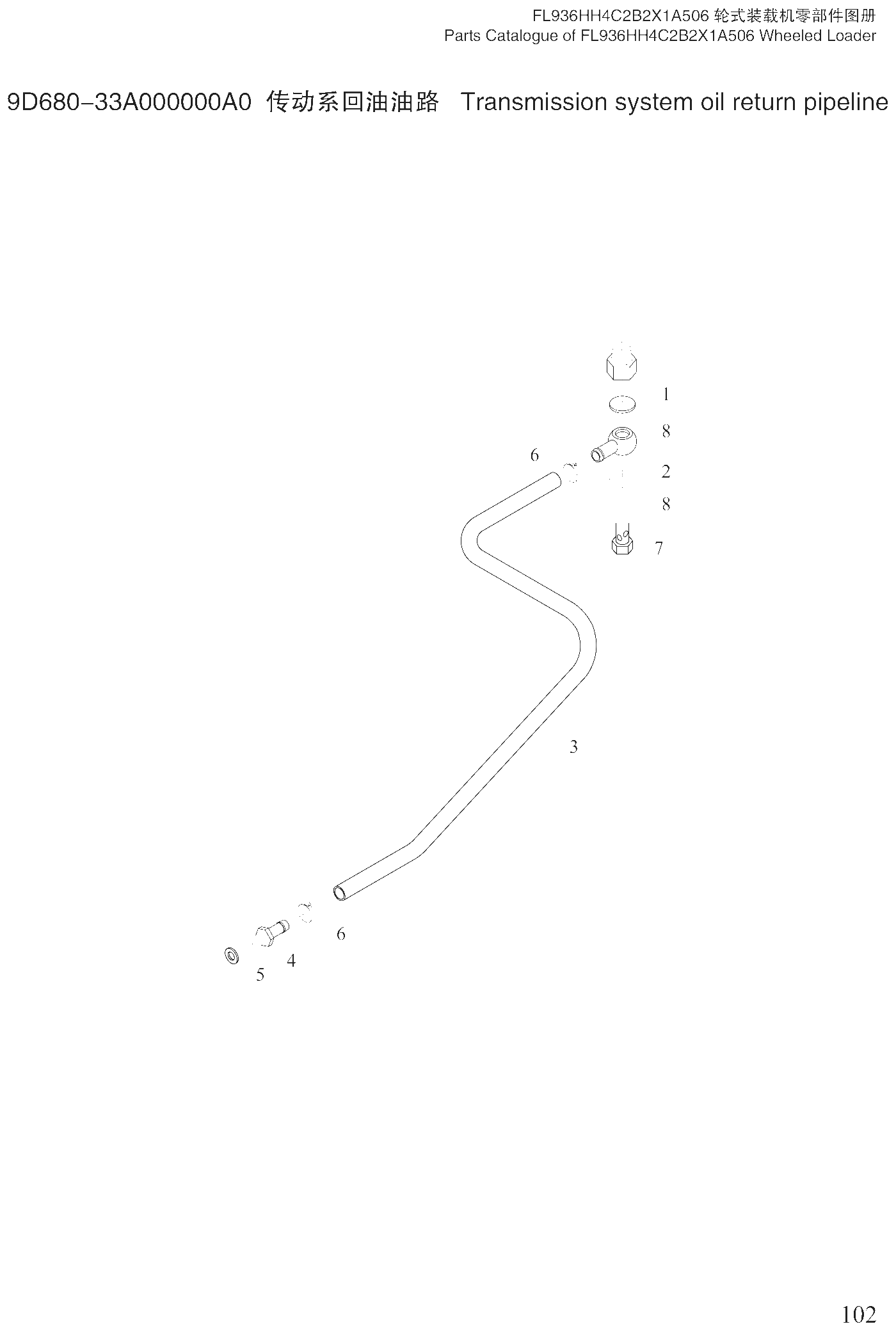

FIG.52 9D680-31A000000A0 变矩器变速箱油路 Converter gearbox oil circuit
FIG.54 9D680-33A000000A0 传动系回油油路 Transmission system oil return pipeline

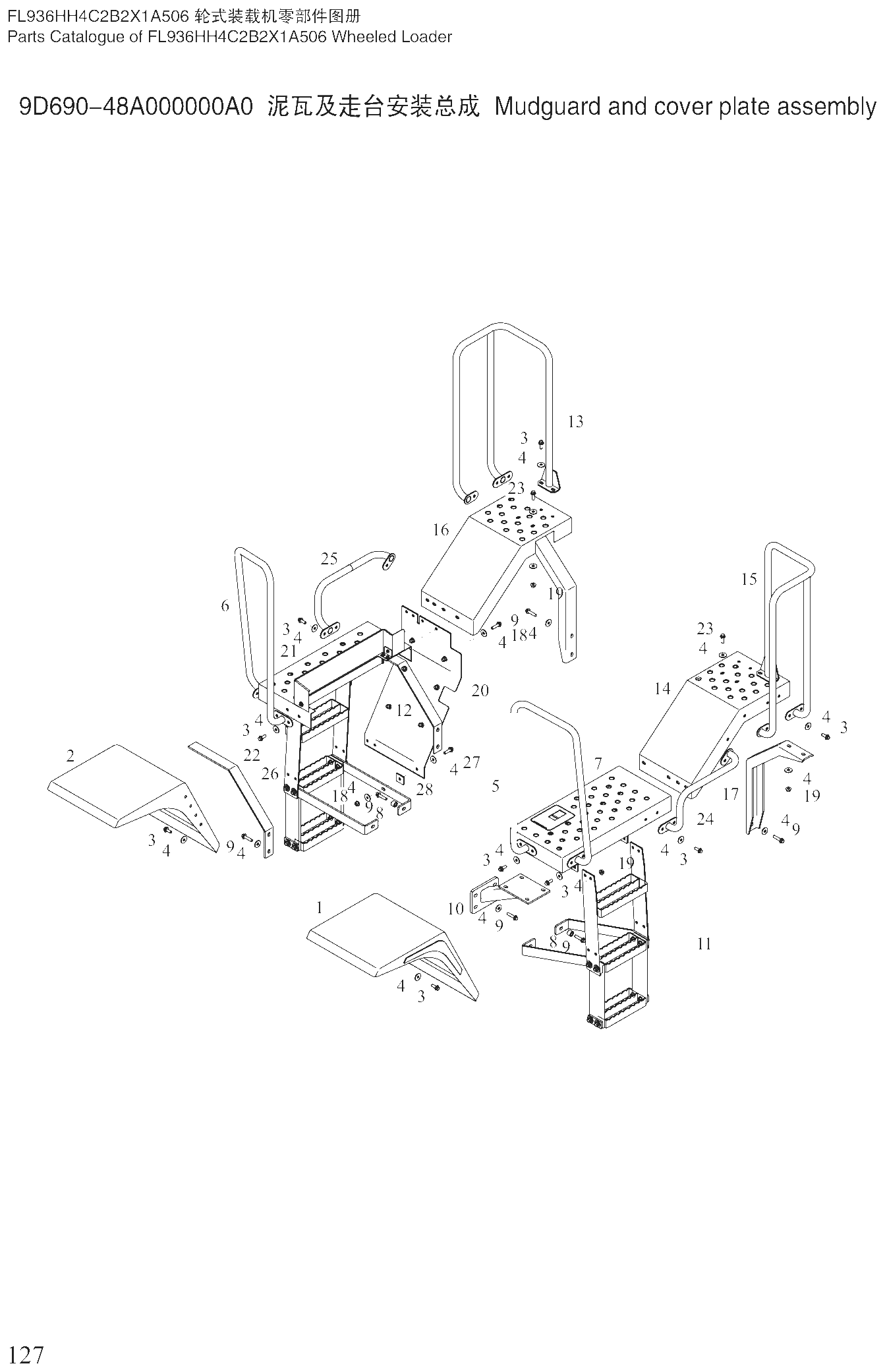

FIG.66 9D690-48A000000A0 泥瓦及走台安装总成 Mudguard and cover plate assembly

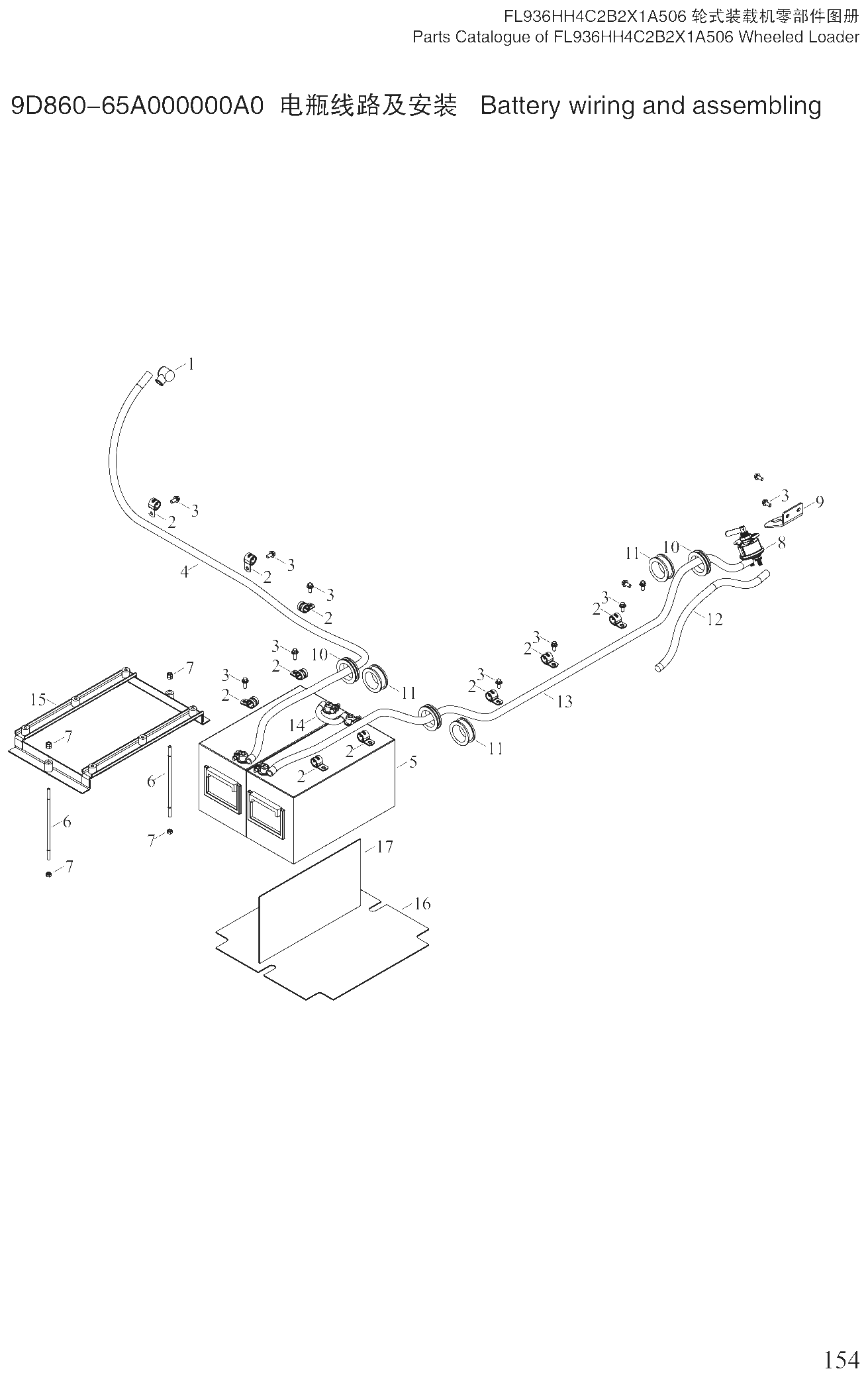

FIG.83 9D860-65A000000A0 电瓶线路及安装 Battery wiring and assembling

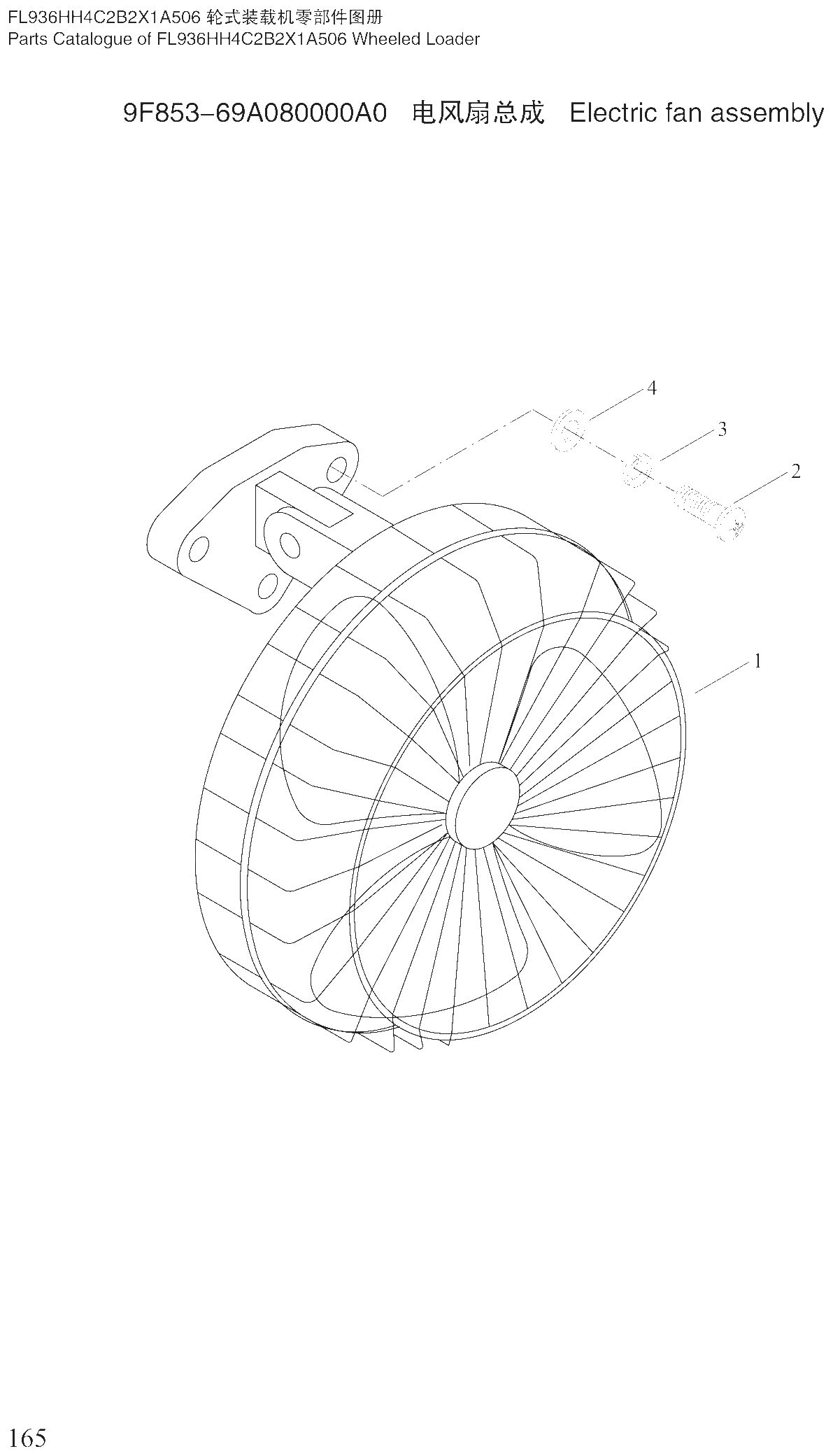

FIG.89 9F853-69A080000A0 电风扇总成 Electric fan assembly

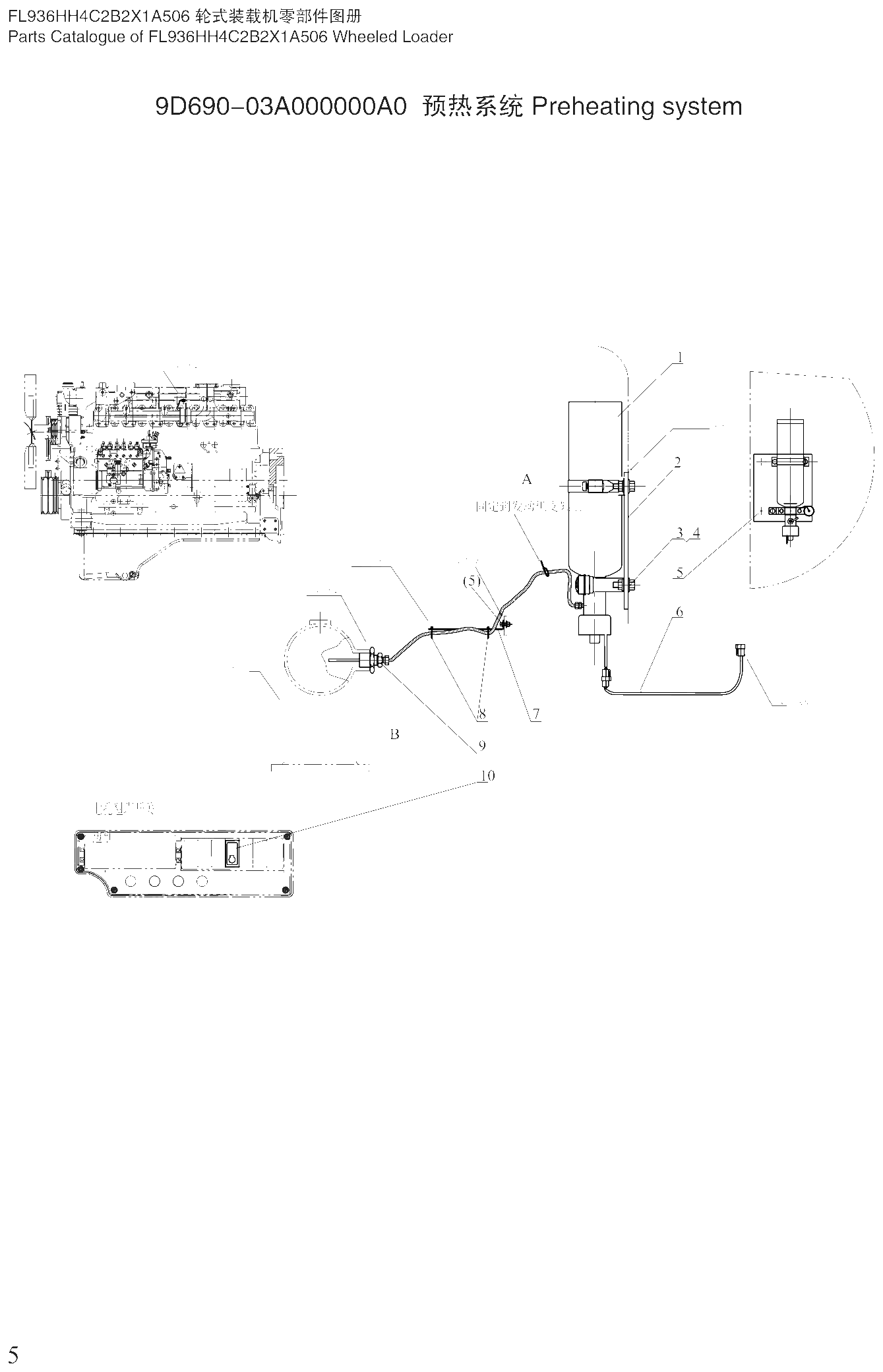

FIG.8 9D690-03A000000A0 预热系统 Preheating system

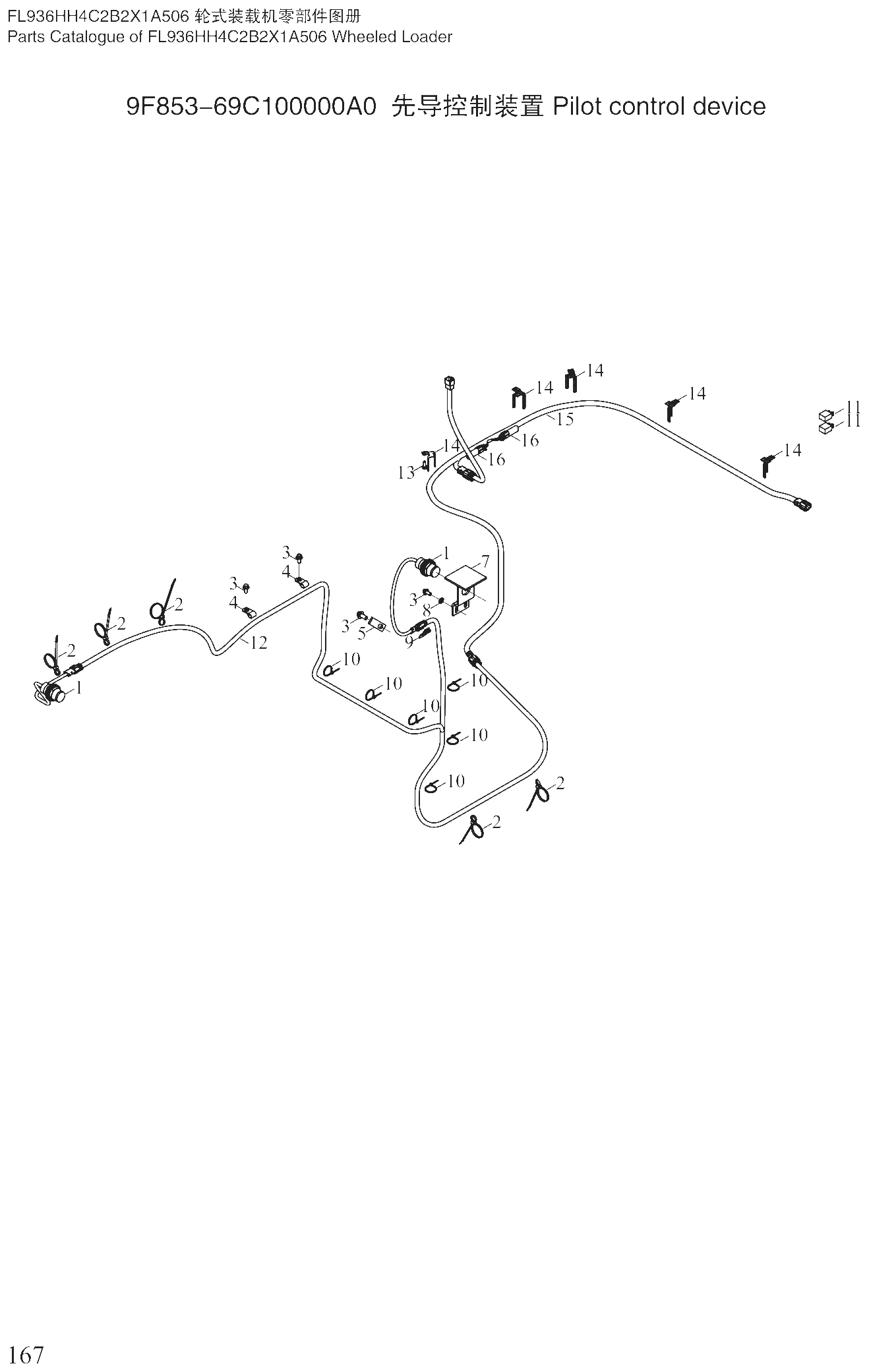

FIG.90 9F853-69C100000A0 先导控制装置 Pilot control device

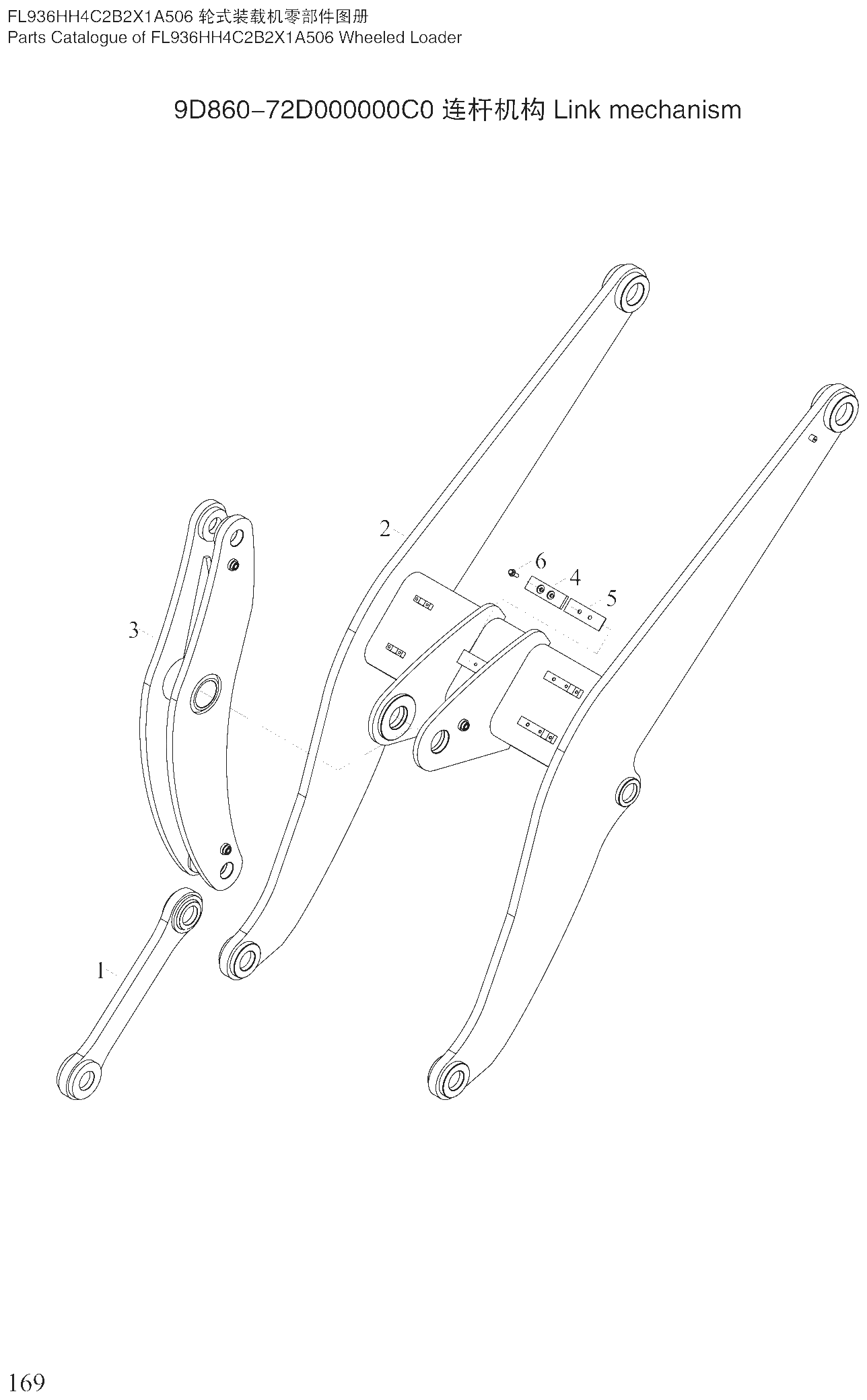

FIG.91 9D860-72D000000C0 连杆机构 Link mechanism

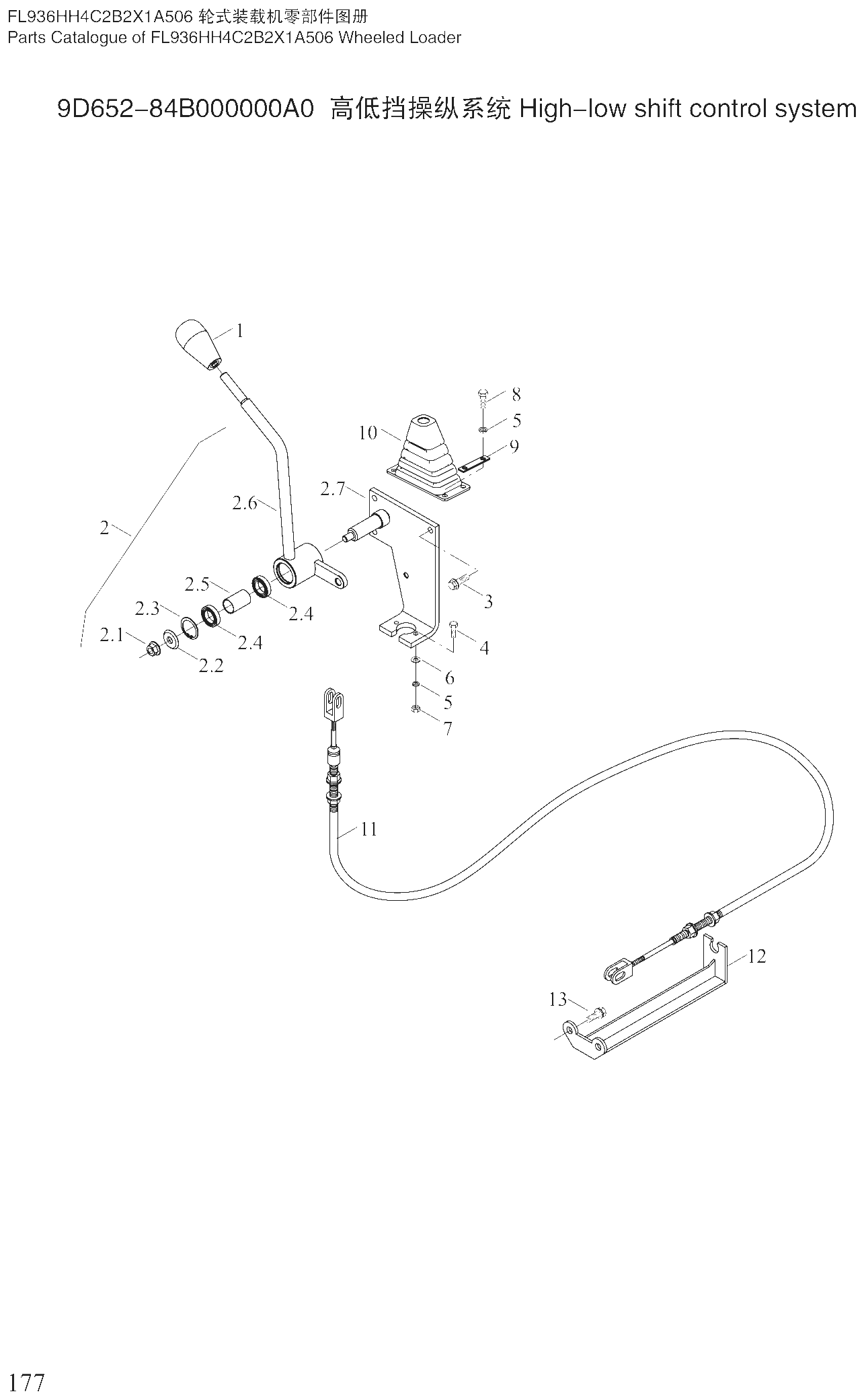

FIG.95 9D652-84B000000A0 高低挡操纵系统 High-low shift control system

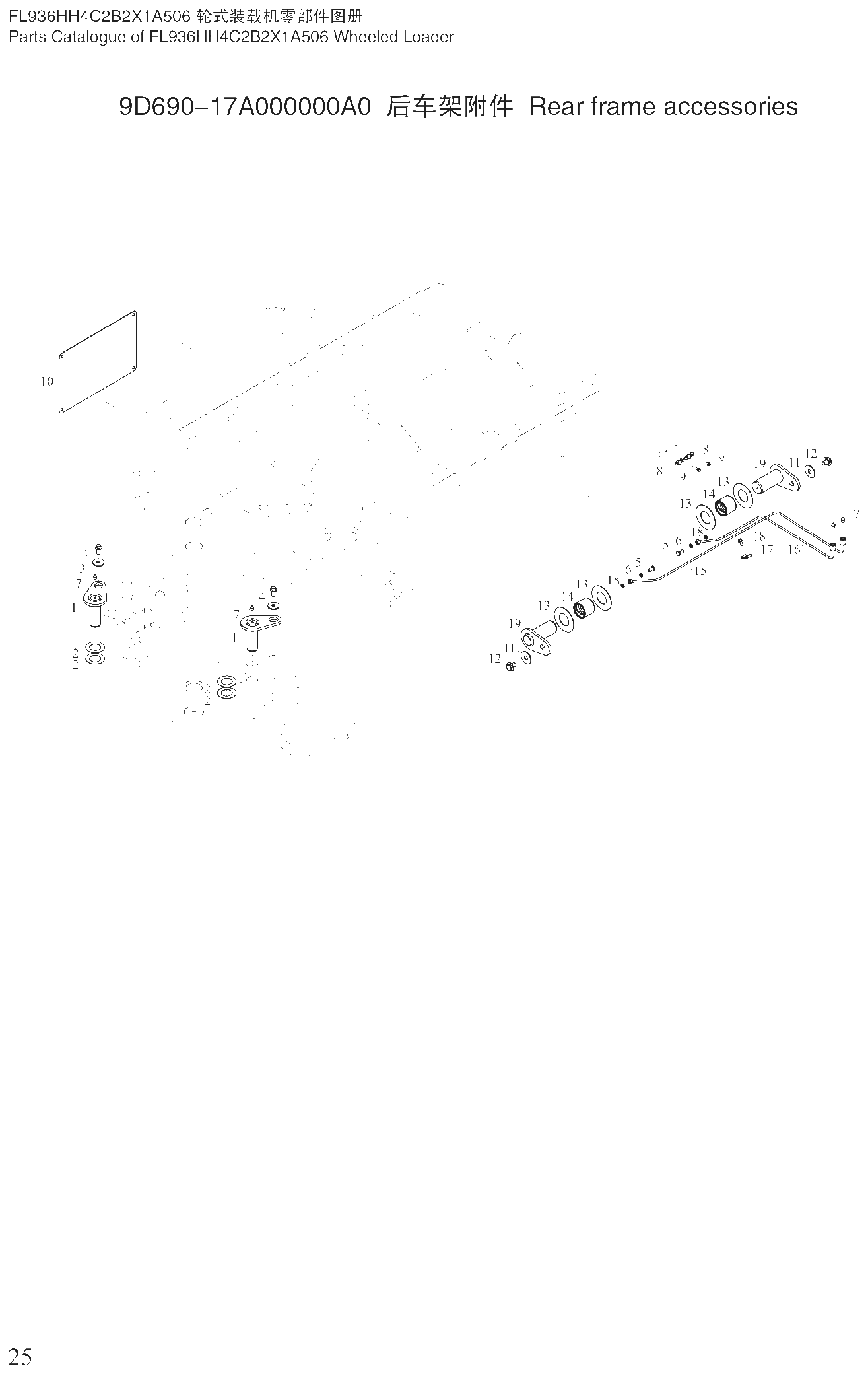

Аксессуары задней рамы

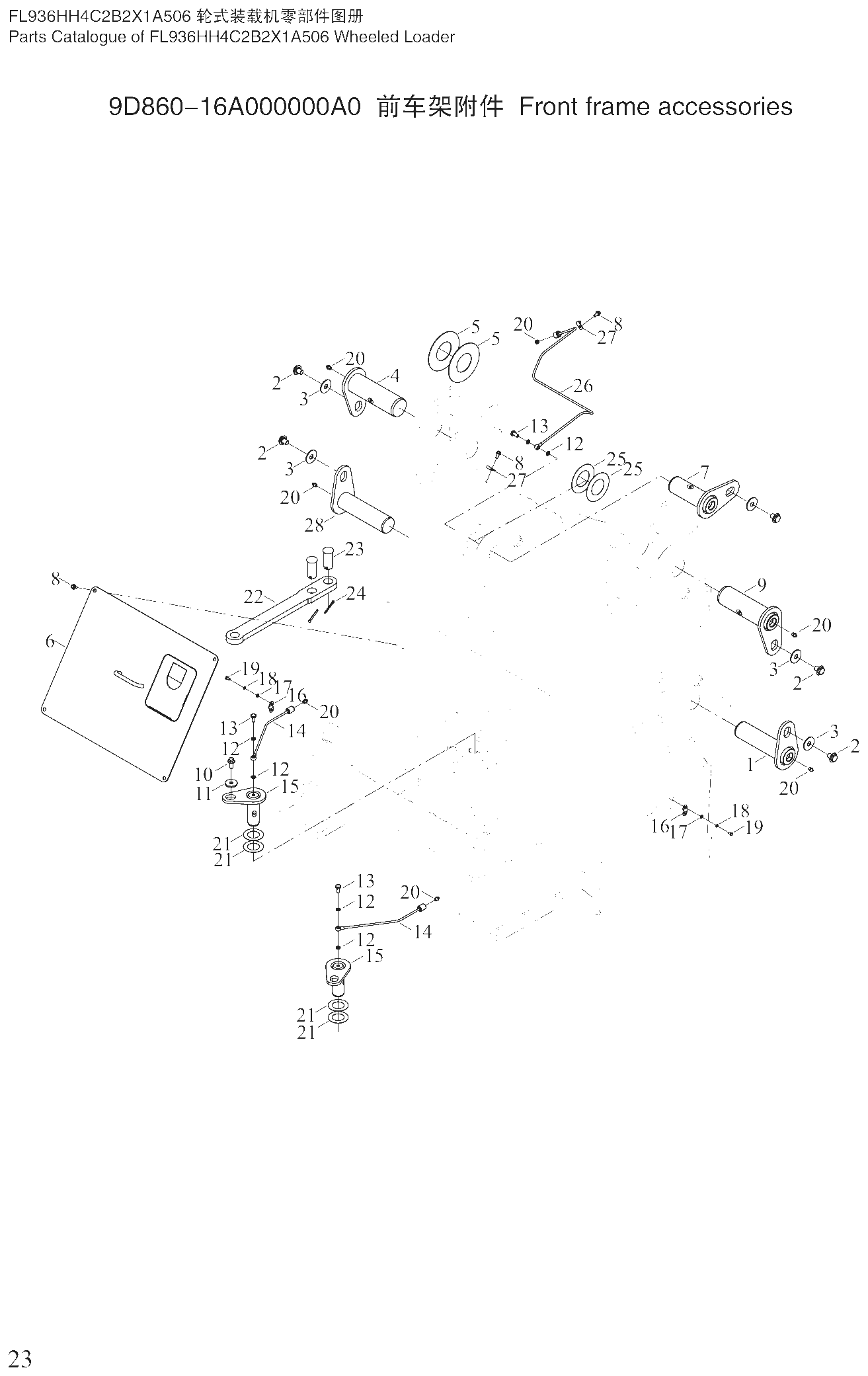

Аксессуары передней рамы
Бортовой редуктор в сборе

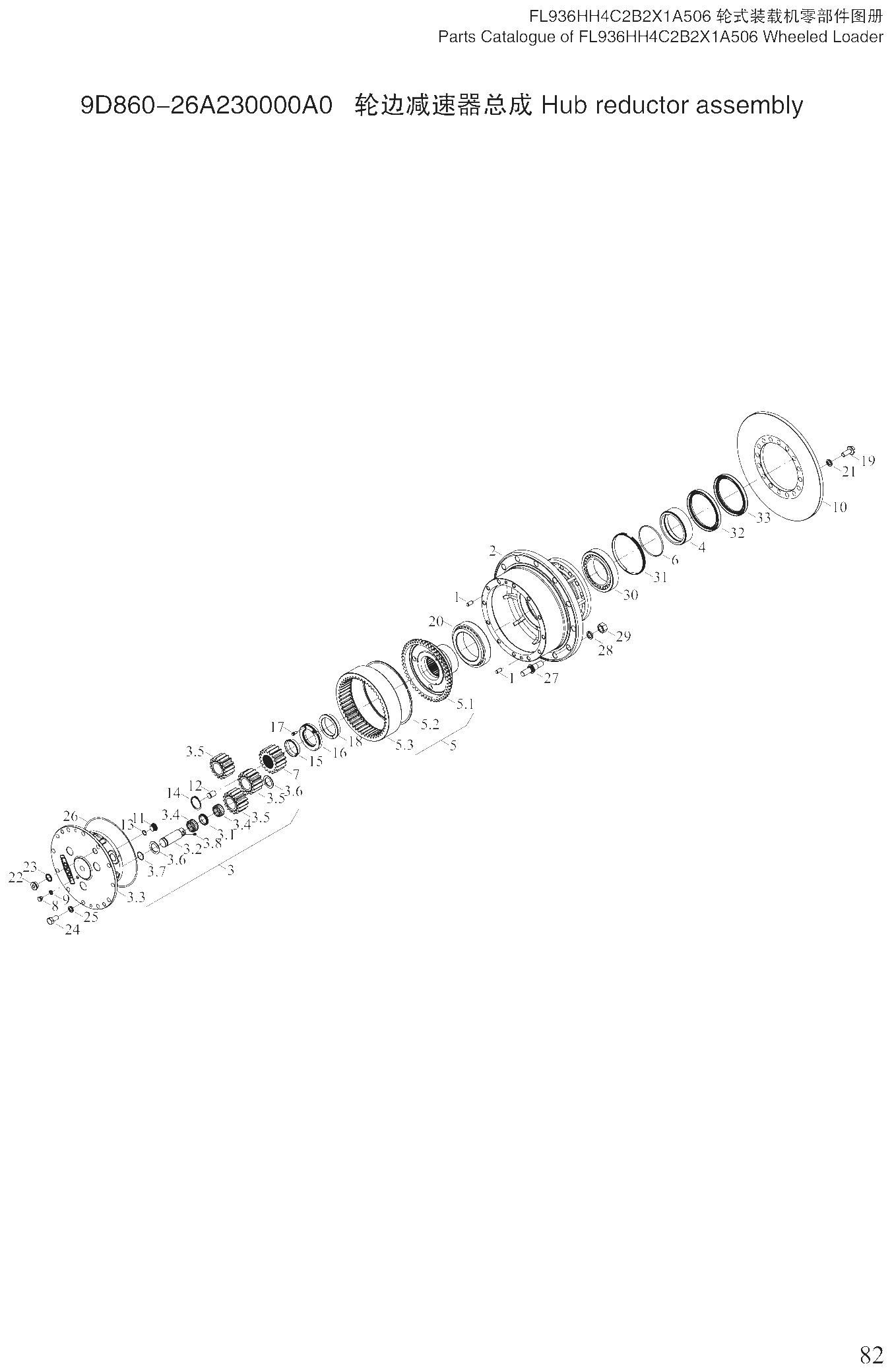

Бортовой редуктор в сборе 2

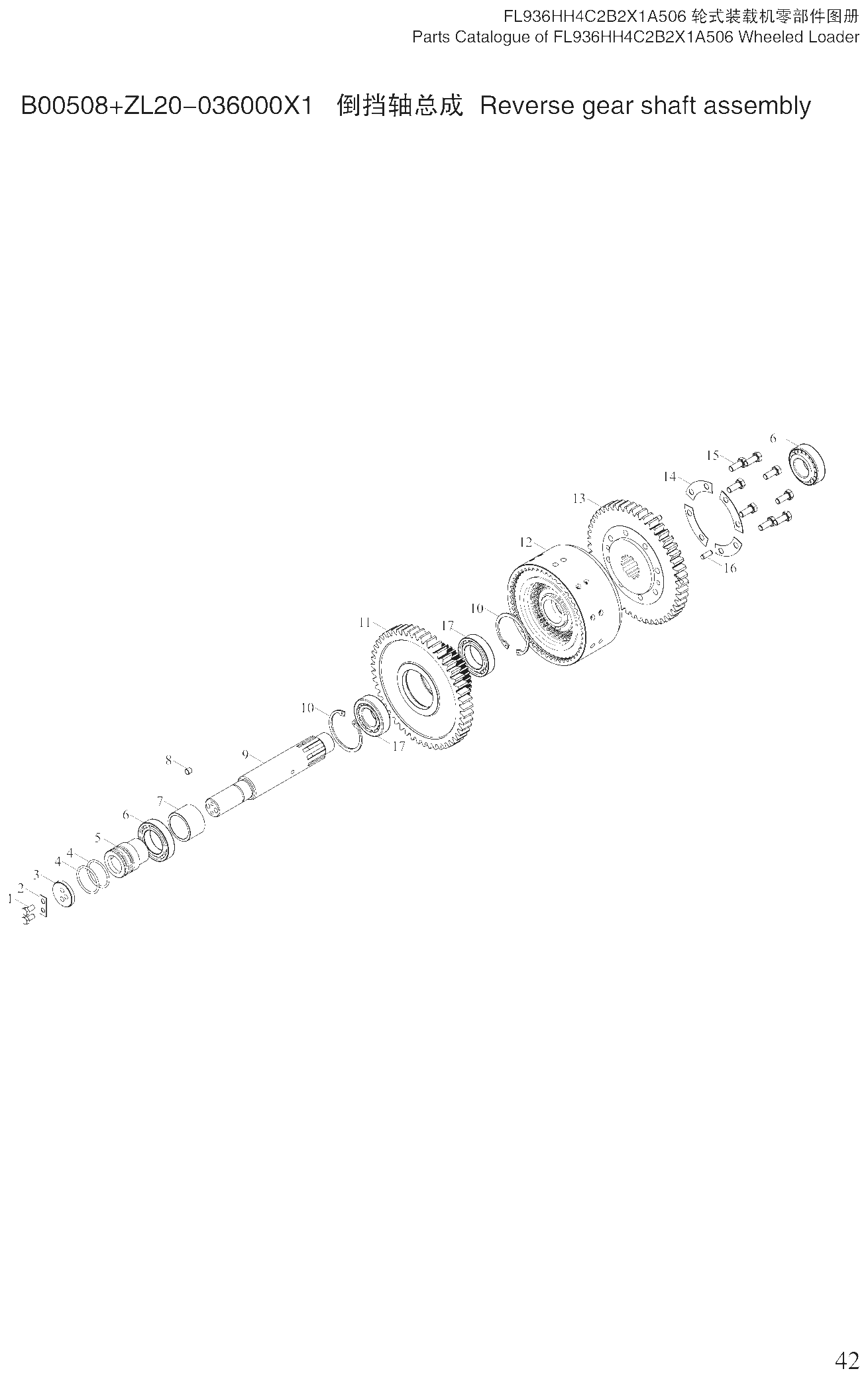

Вал заднего хода в сборе

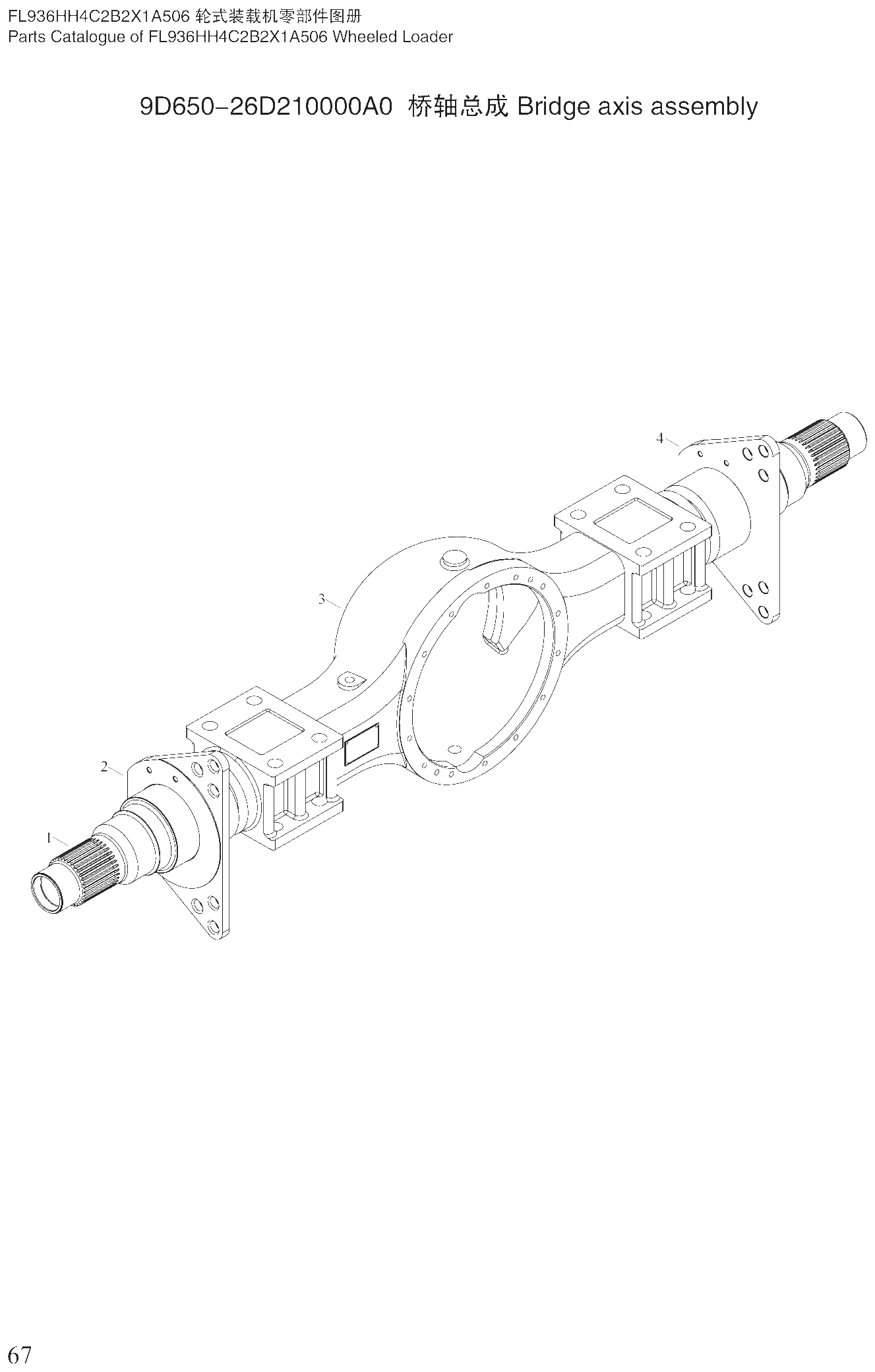

Вал моста в сборе

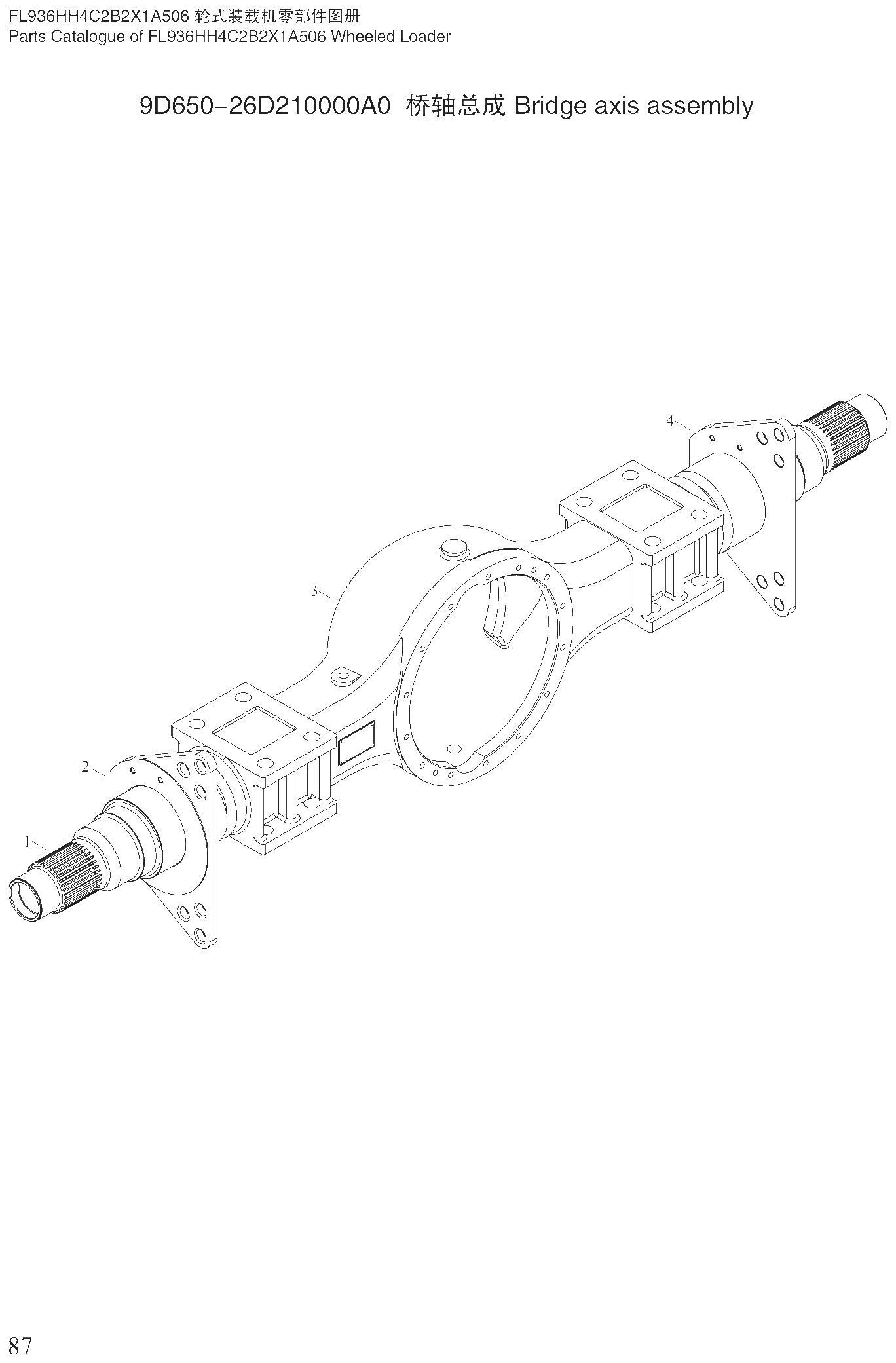

Вал моста в сборе 2

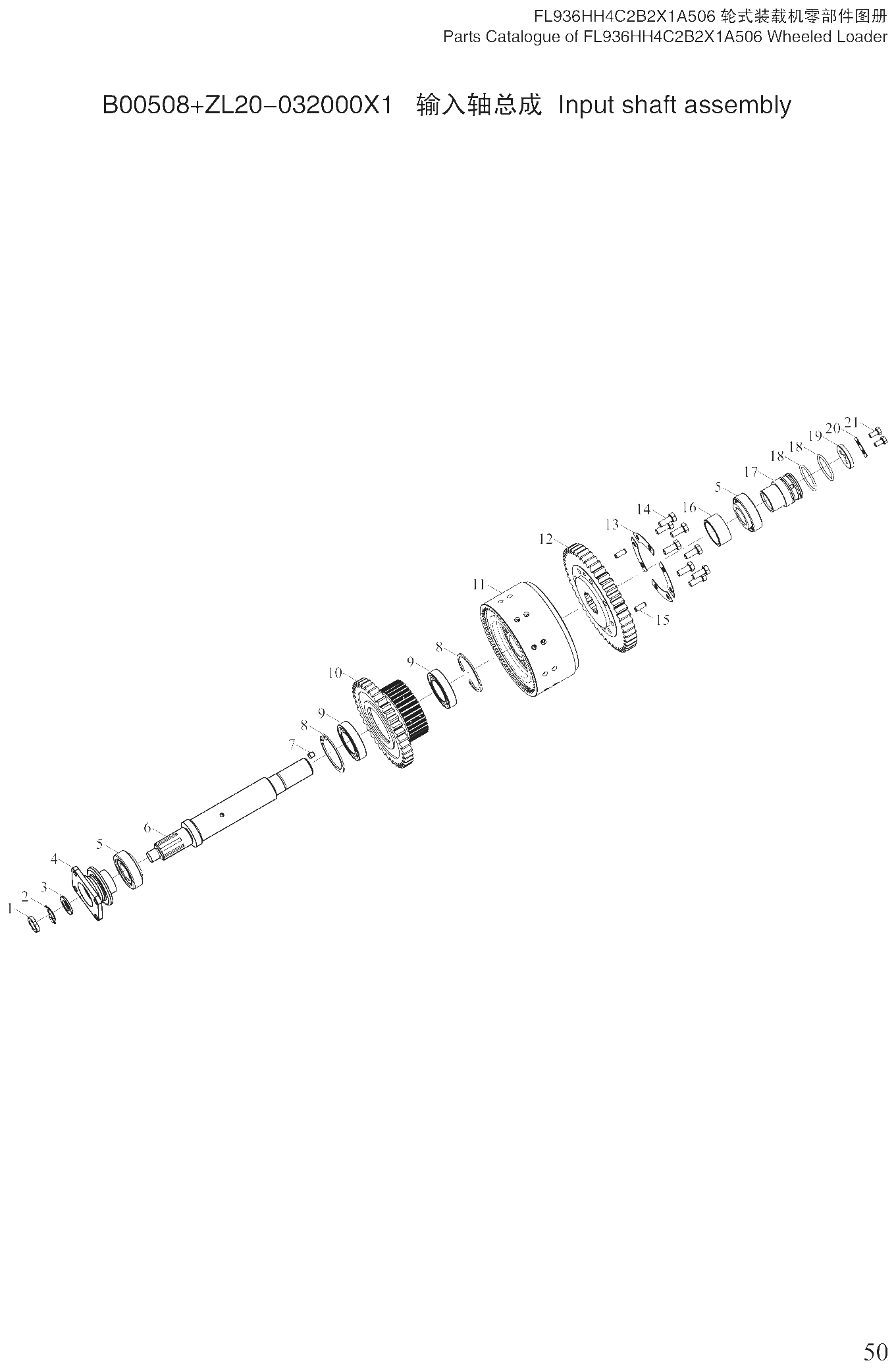

Входной вал в сборе

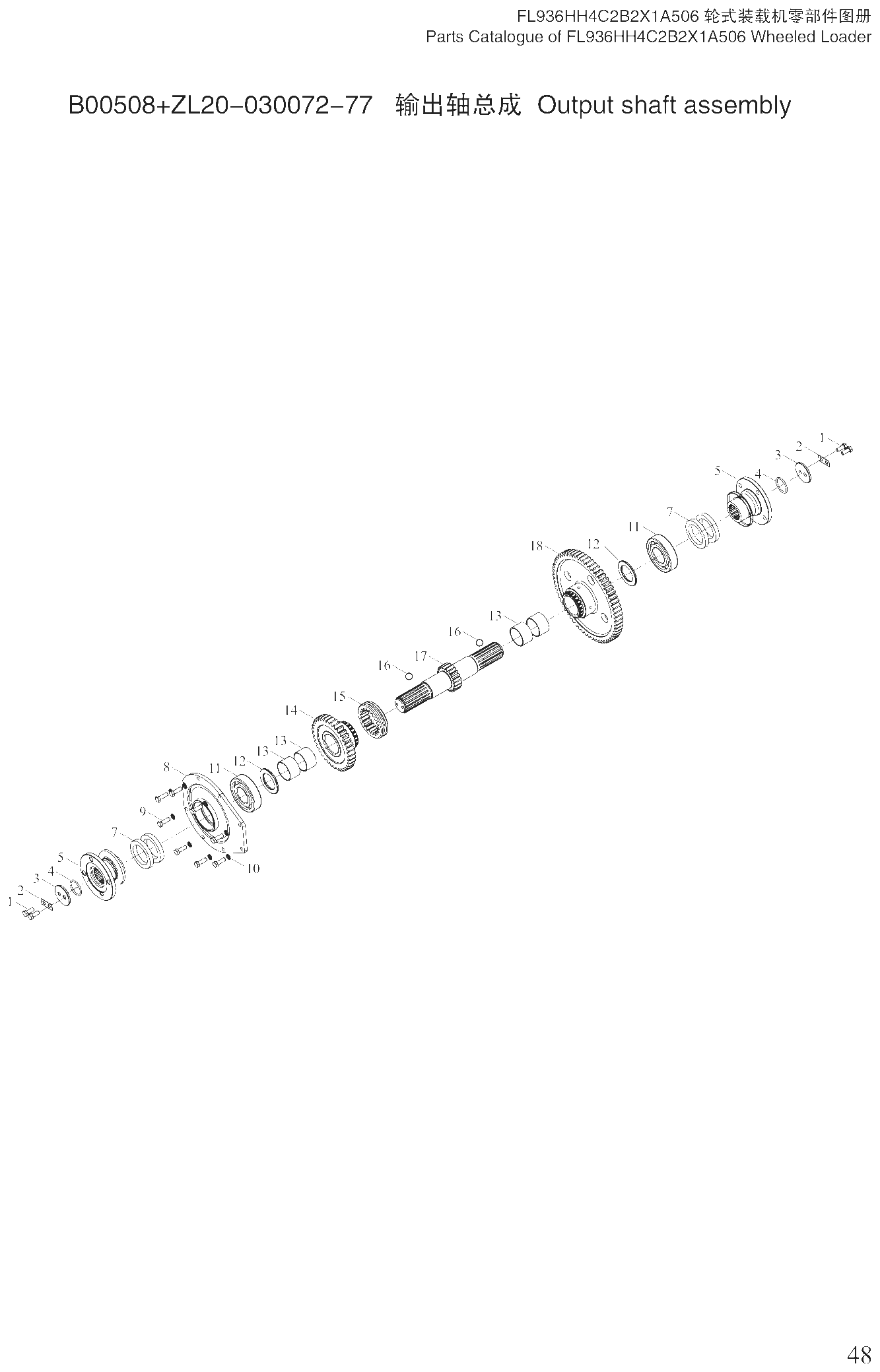

Выходной вал в сборе

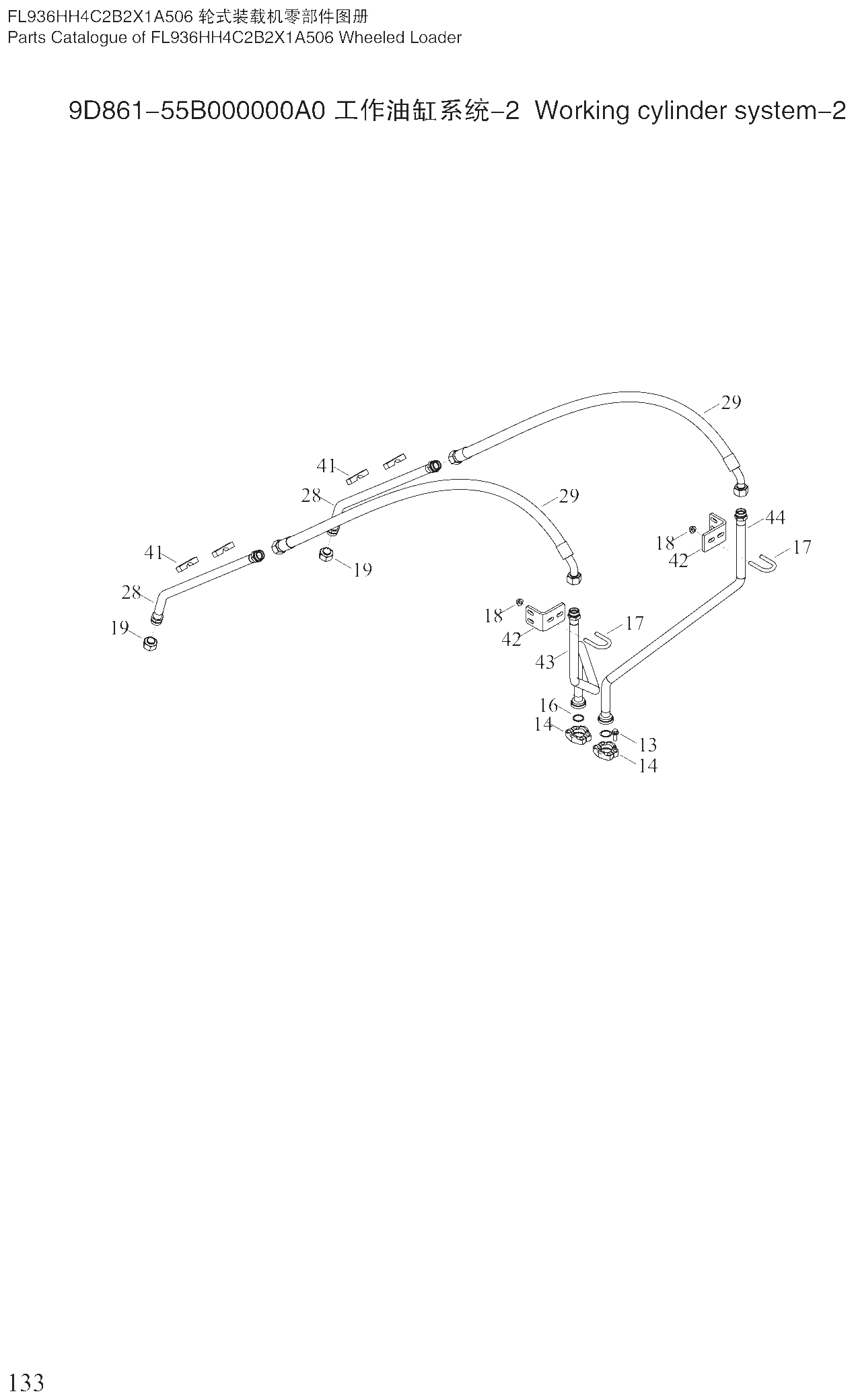

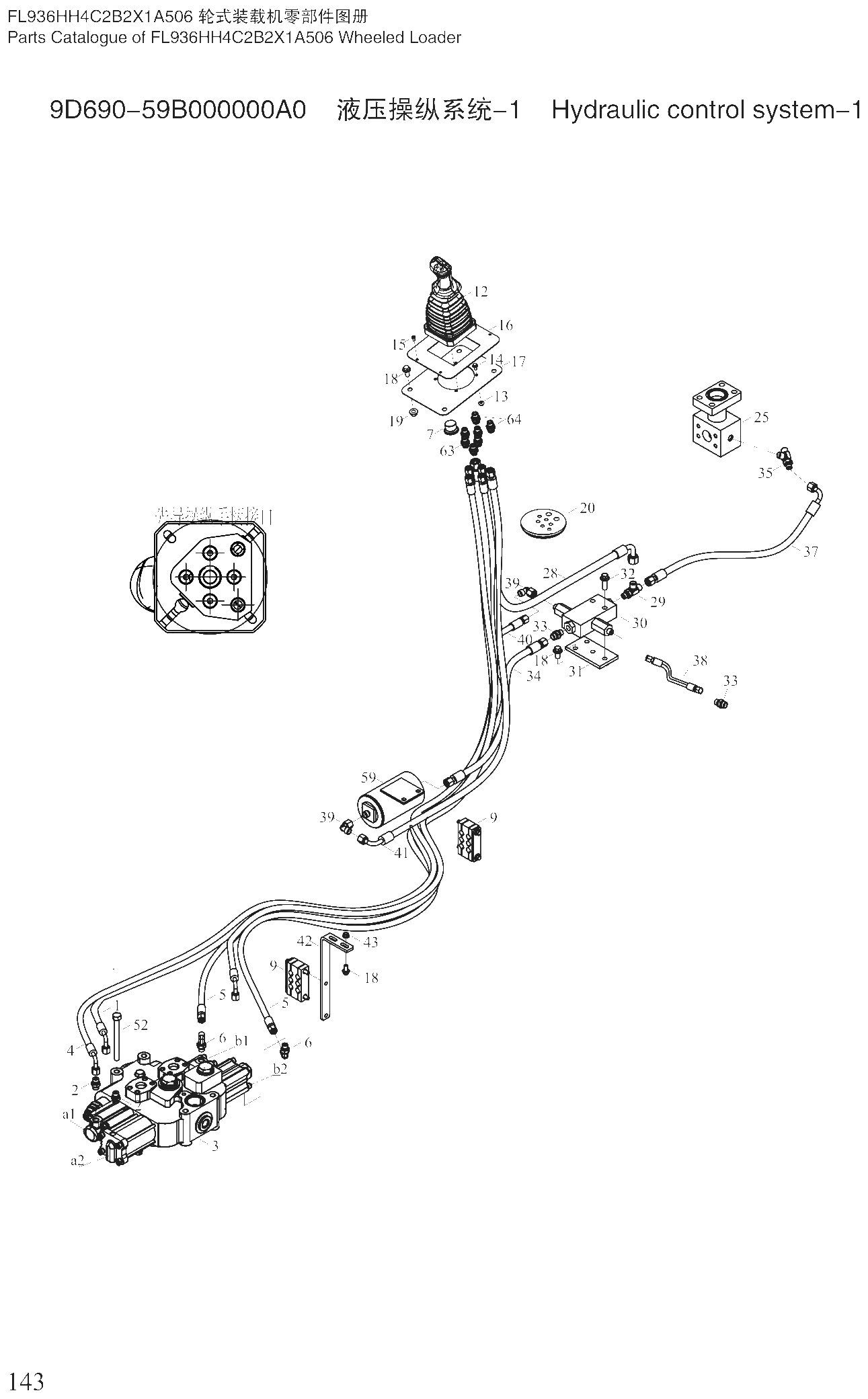

Гидравлическое управление

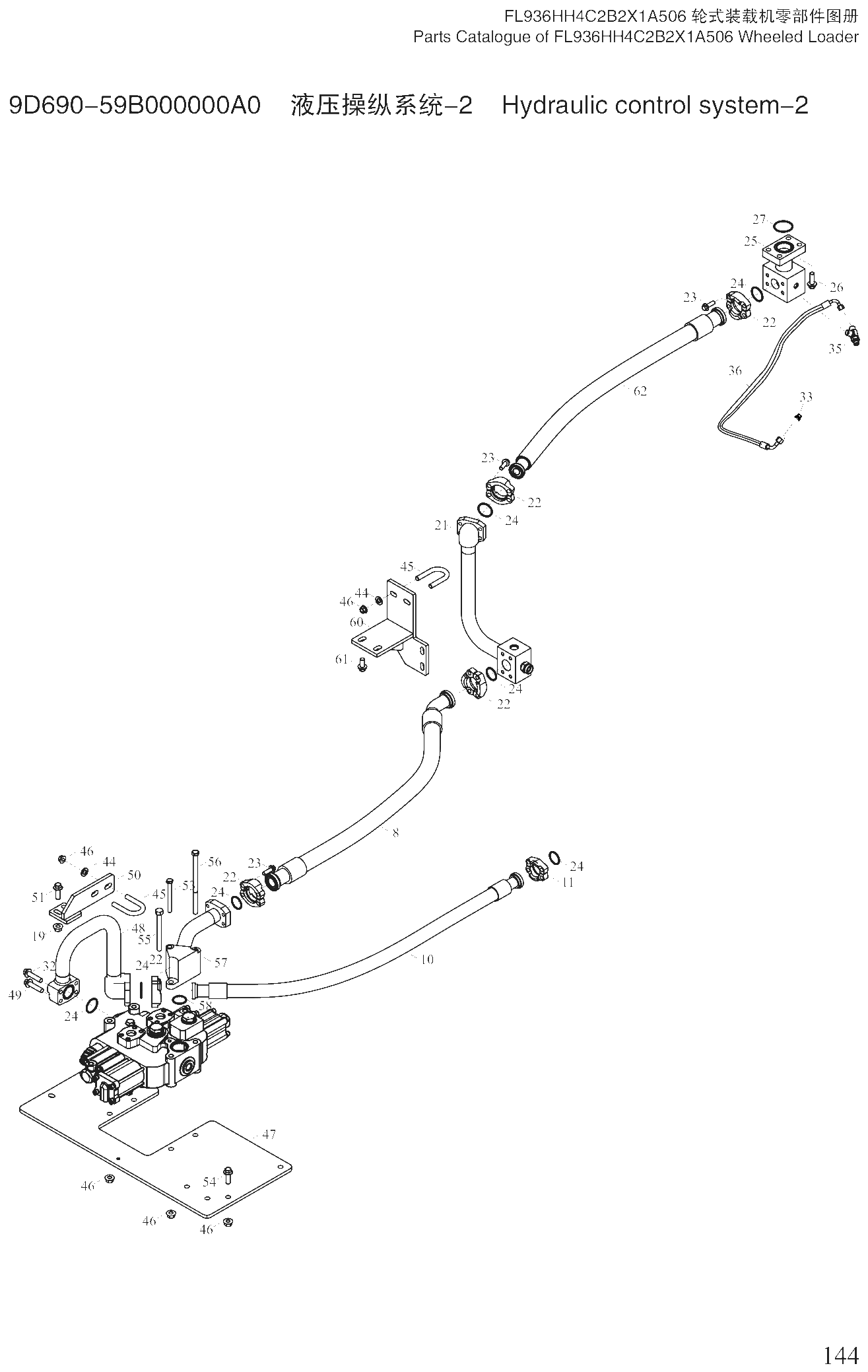

Гидравлическое управление 2

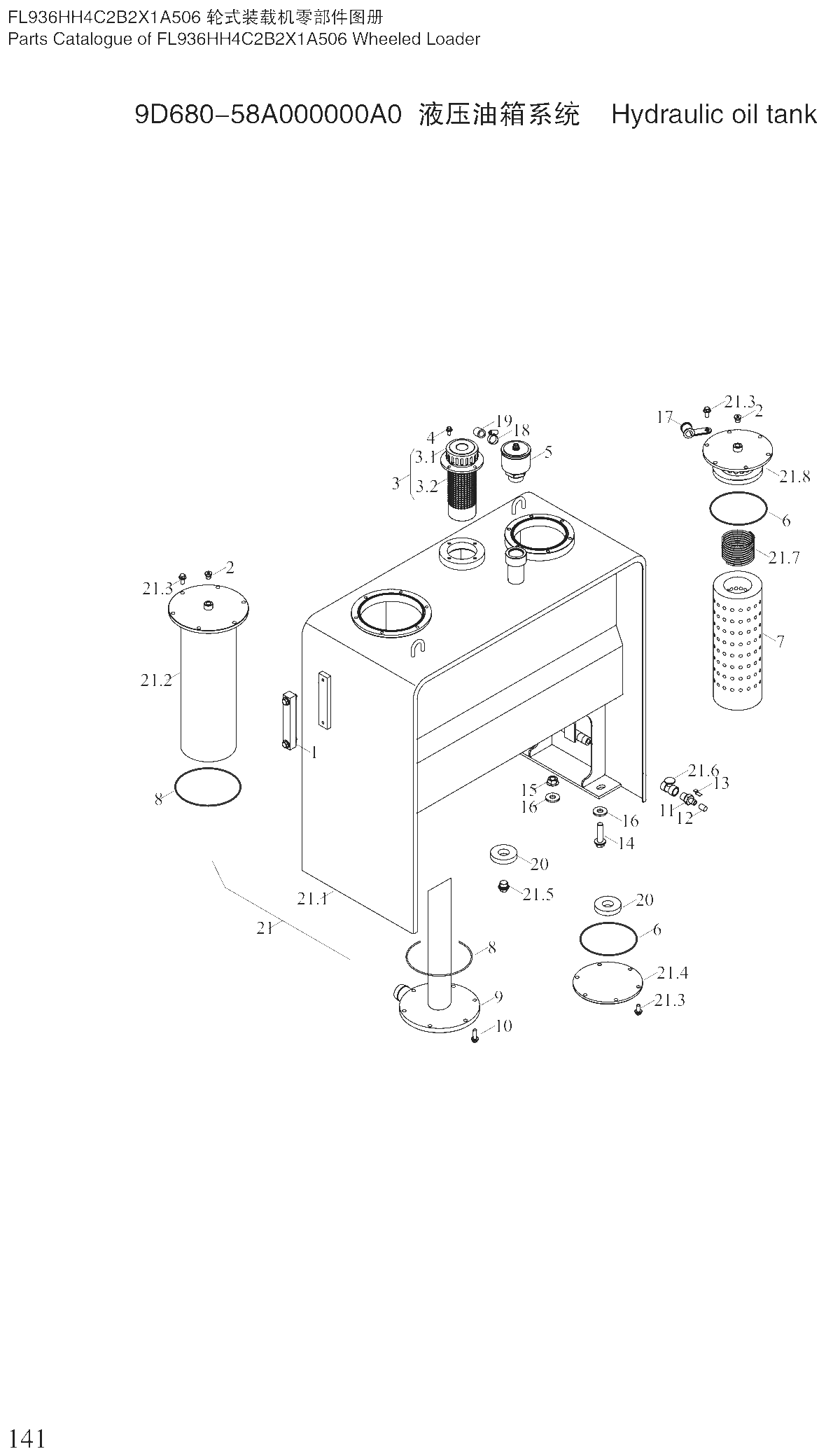

Гидробак

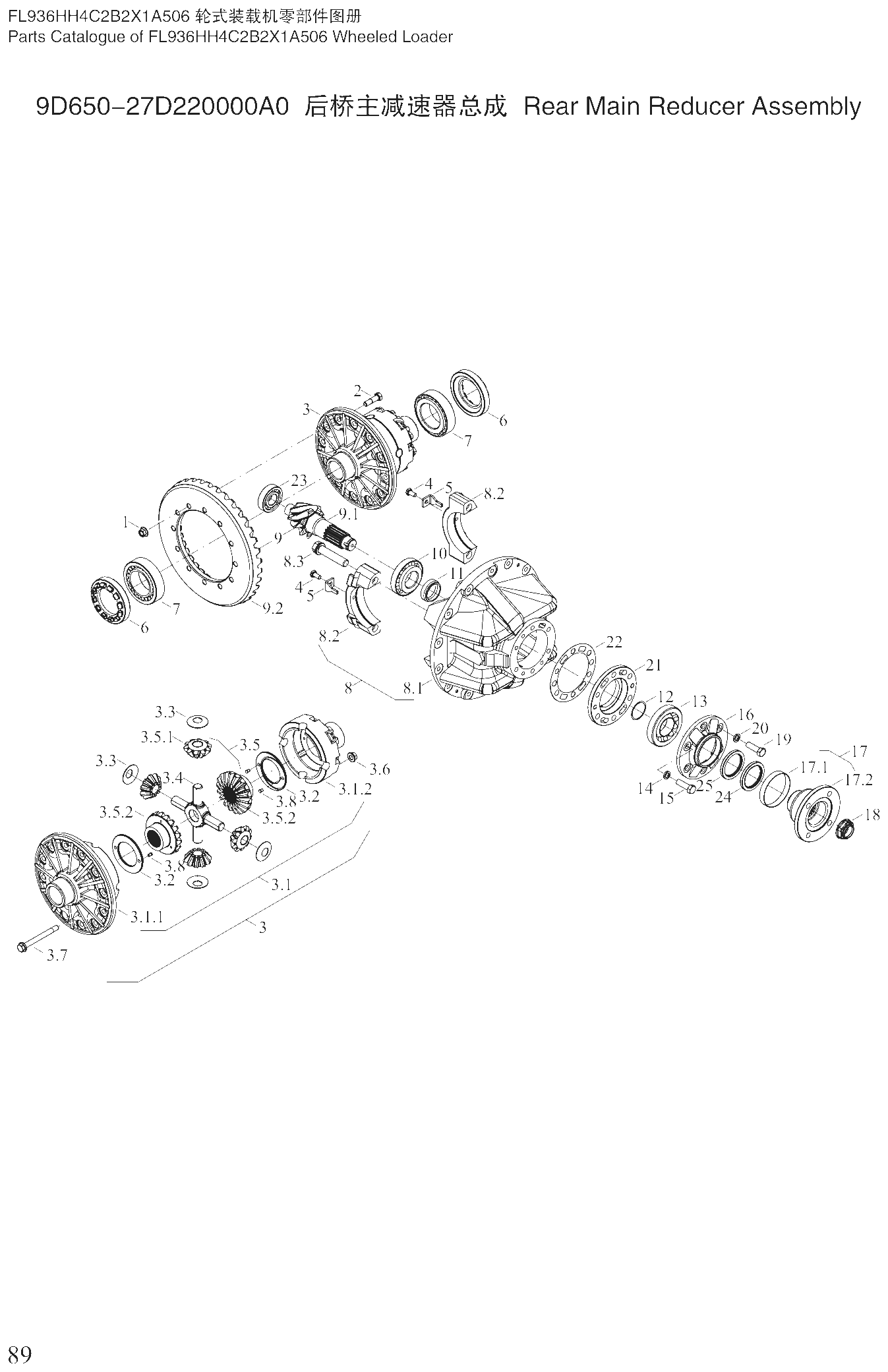

Главная передача заднего моста в сборе

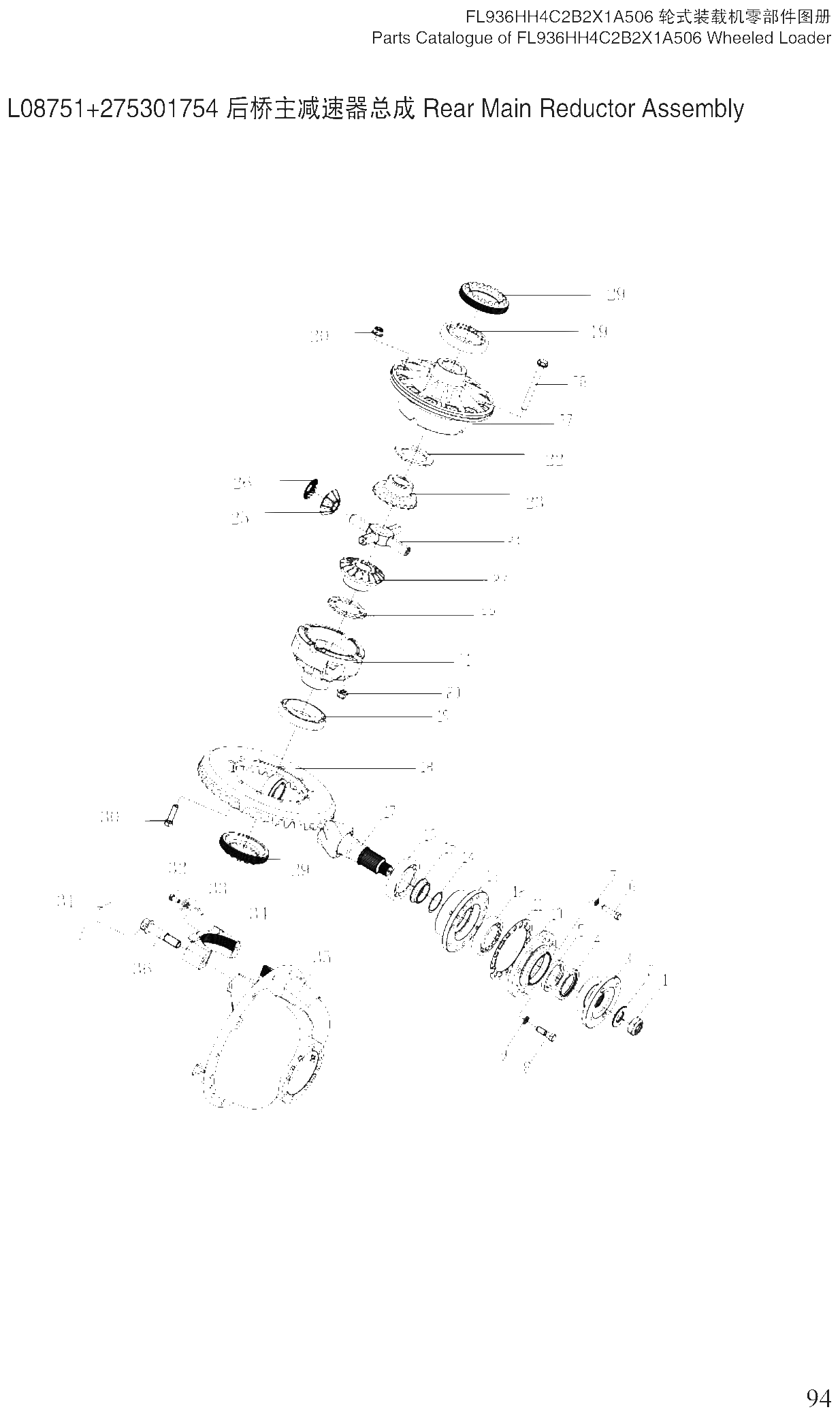

Главная передача заднего моста в сборе 2

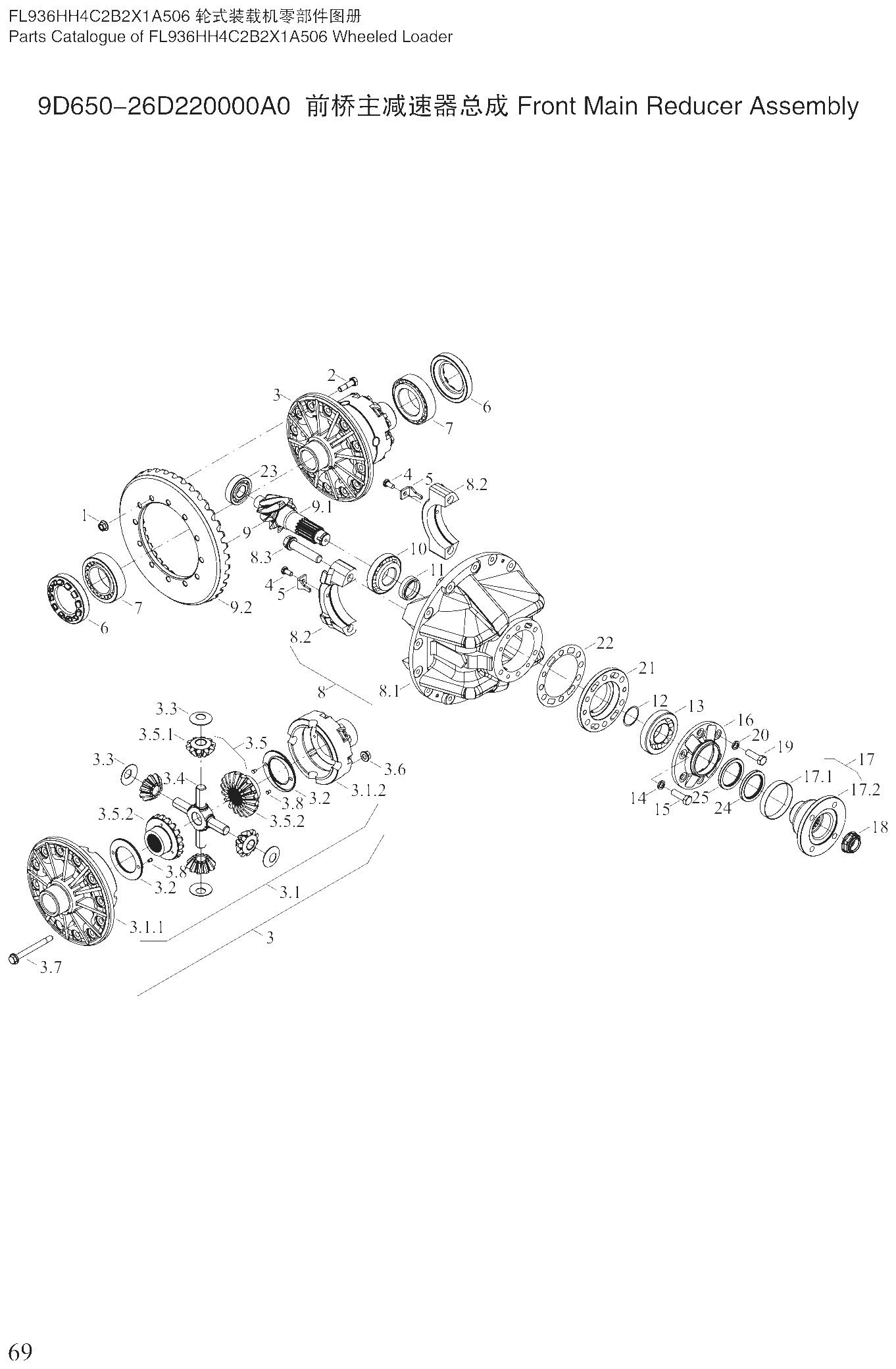

Главная передача переднего моста в сборе

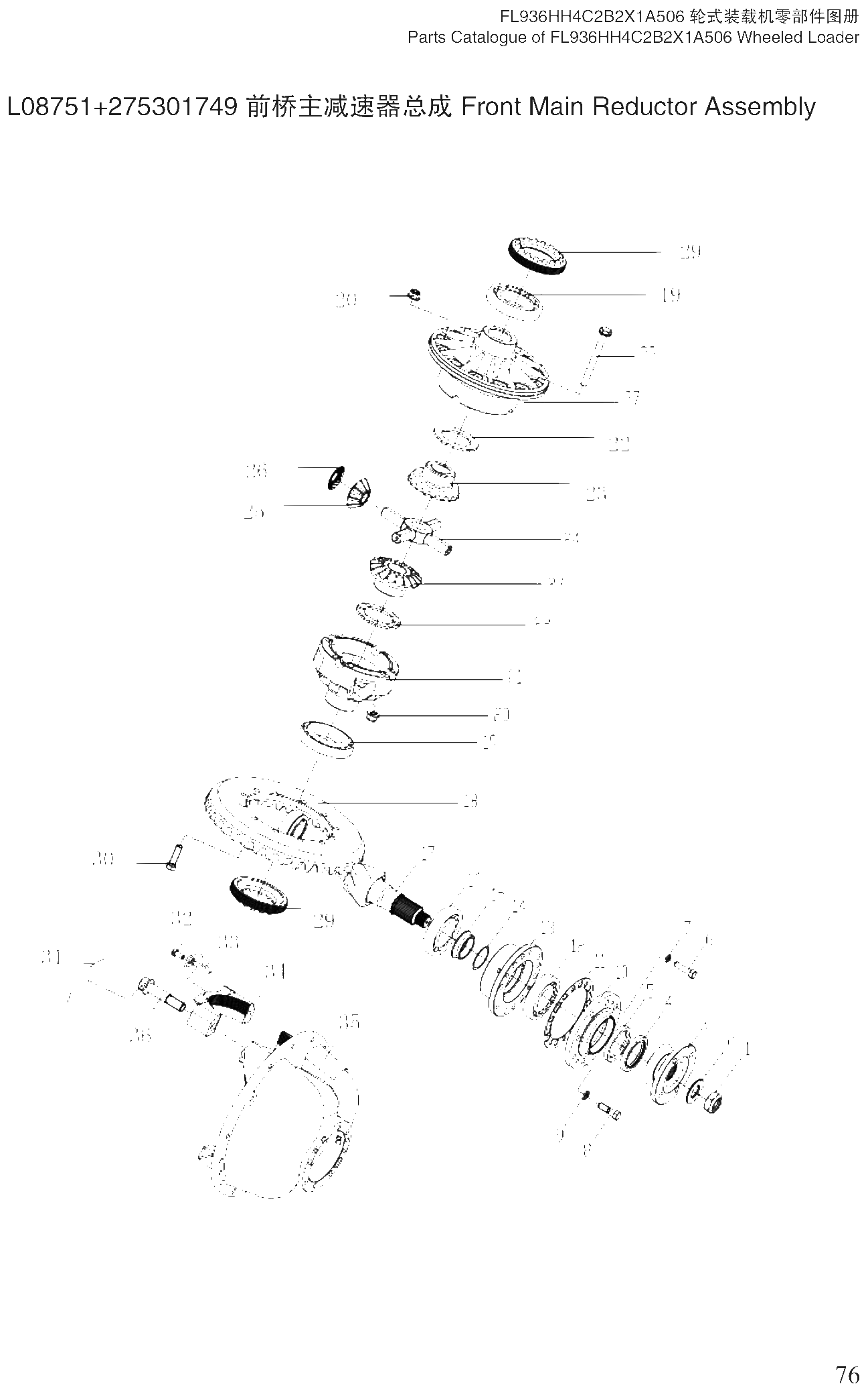

Главная передача переднего моста в сборе 2

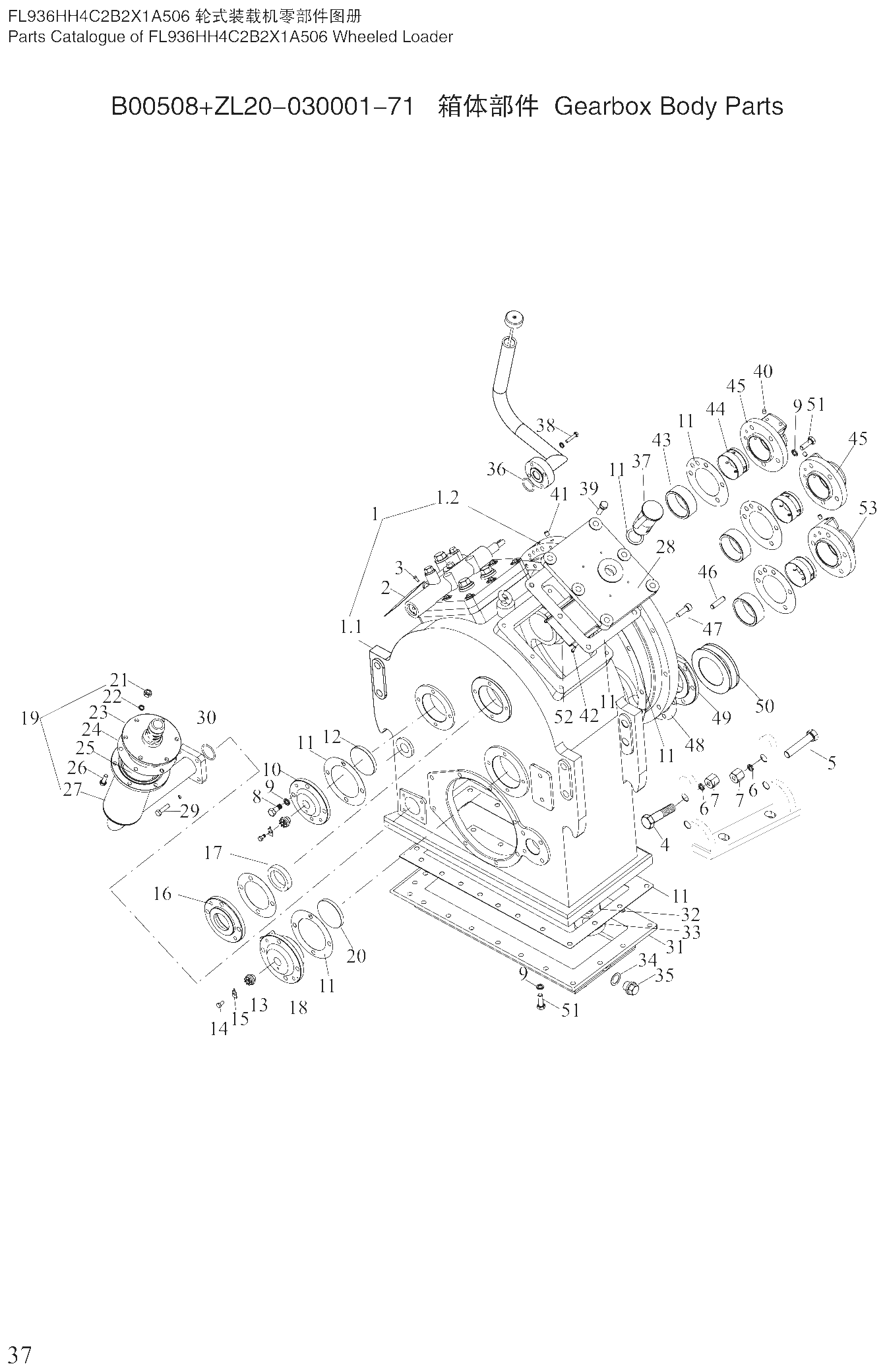

Детали корпуса

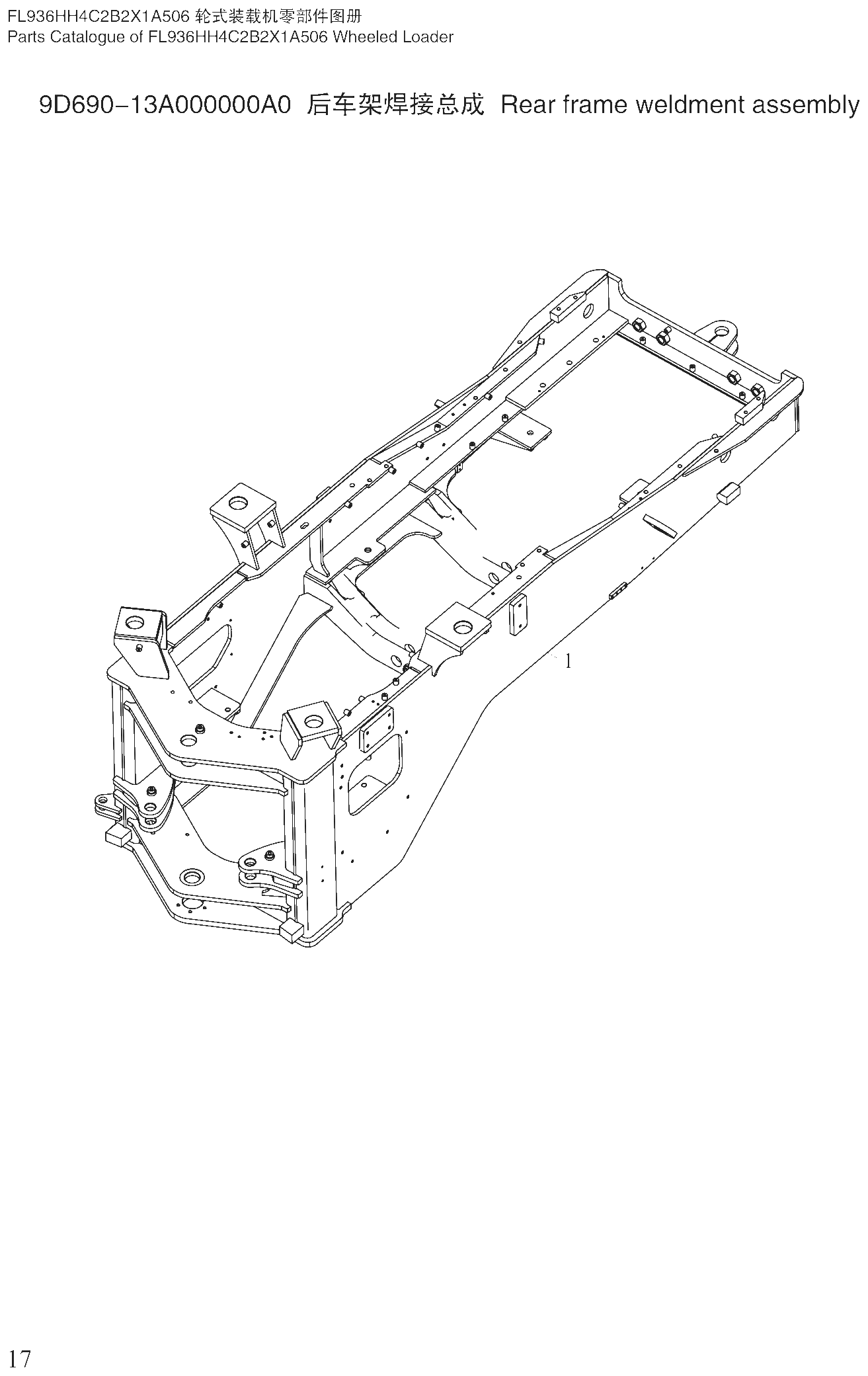

Задняя рама сварная в сборе

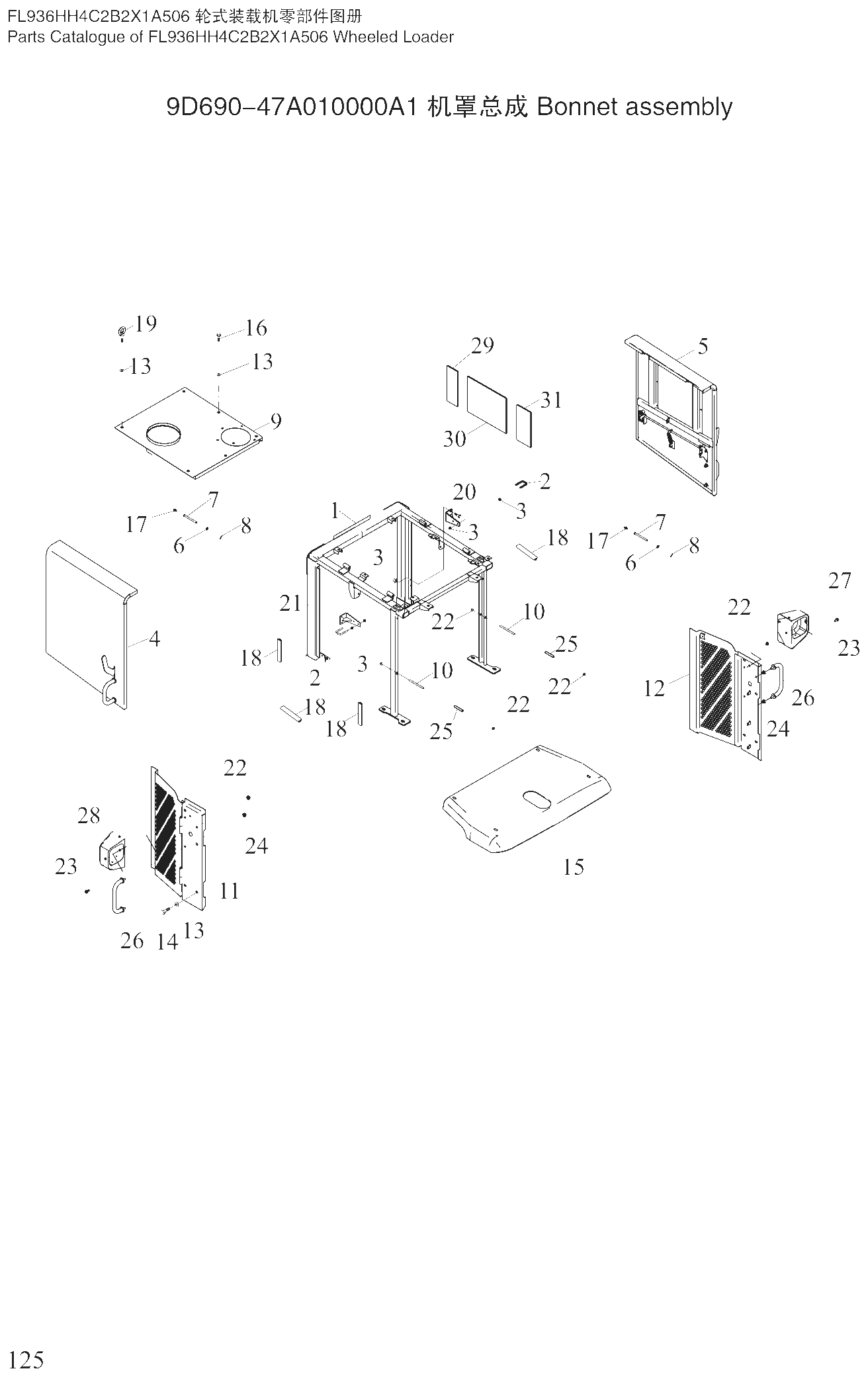

Капот в сборе

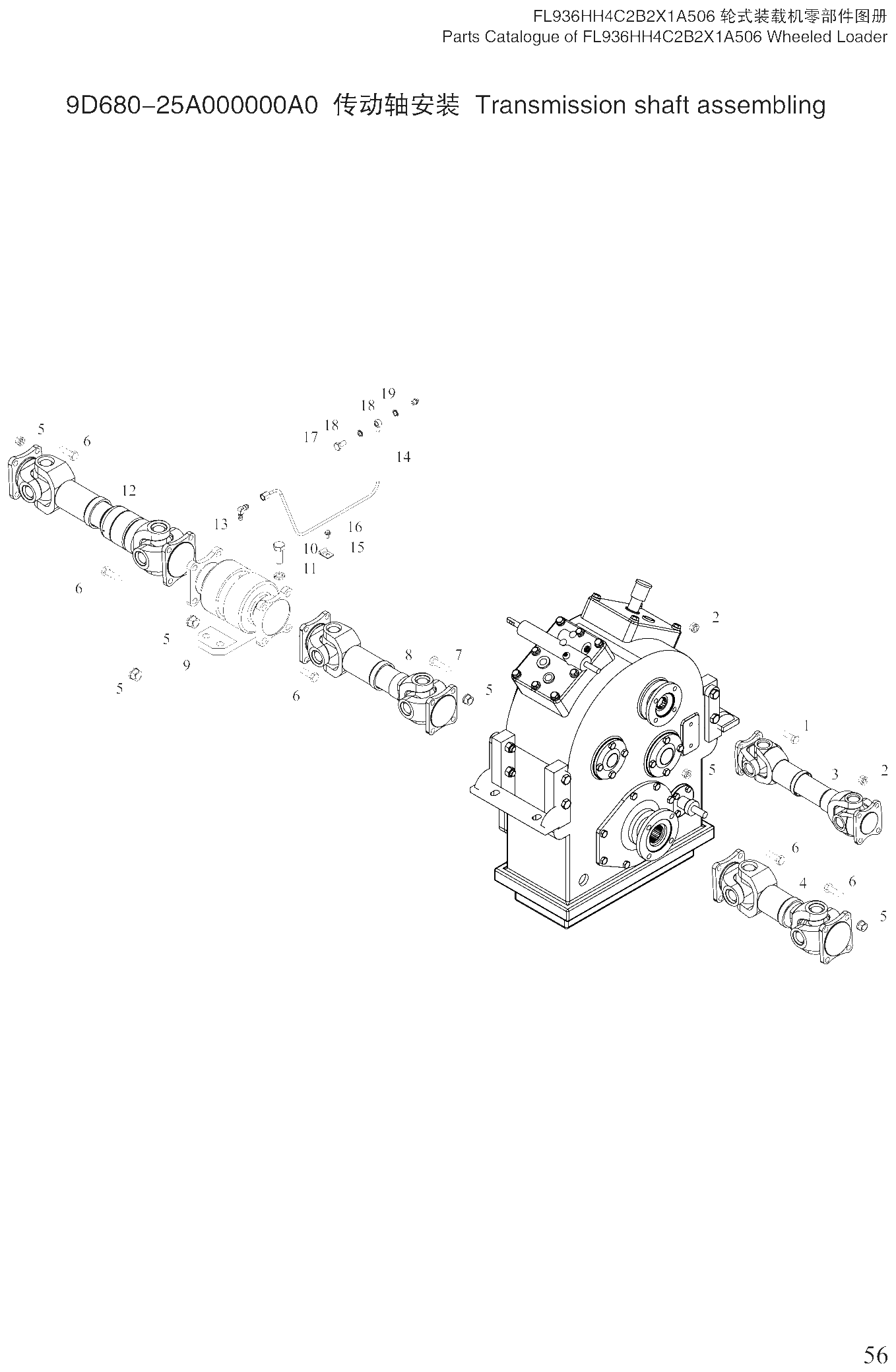

Карданный вал в сборе

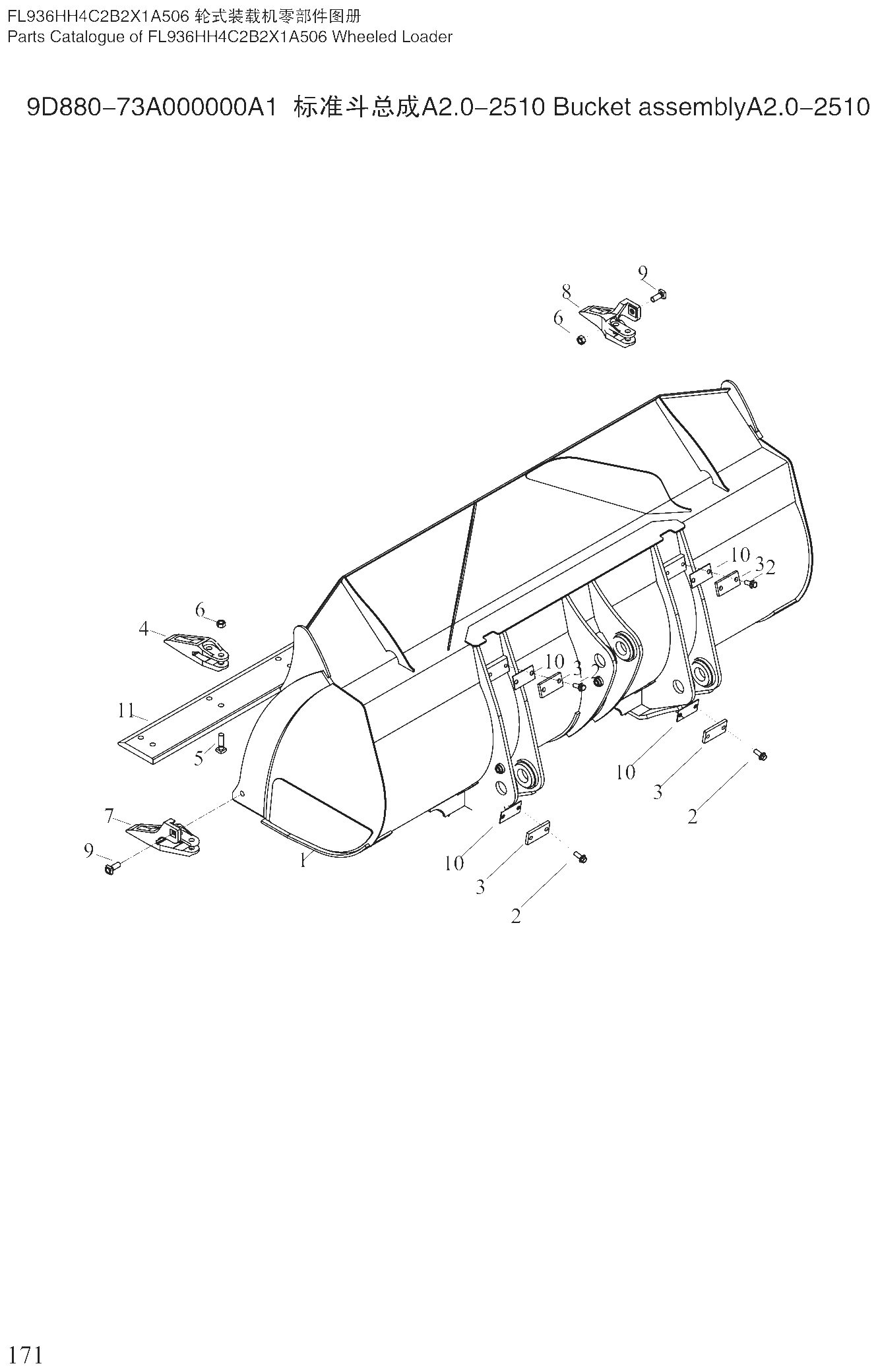

Ковш

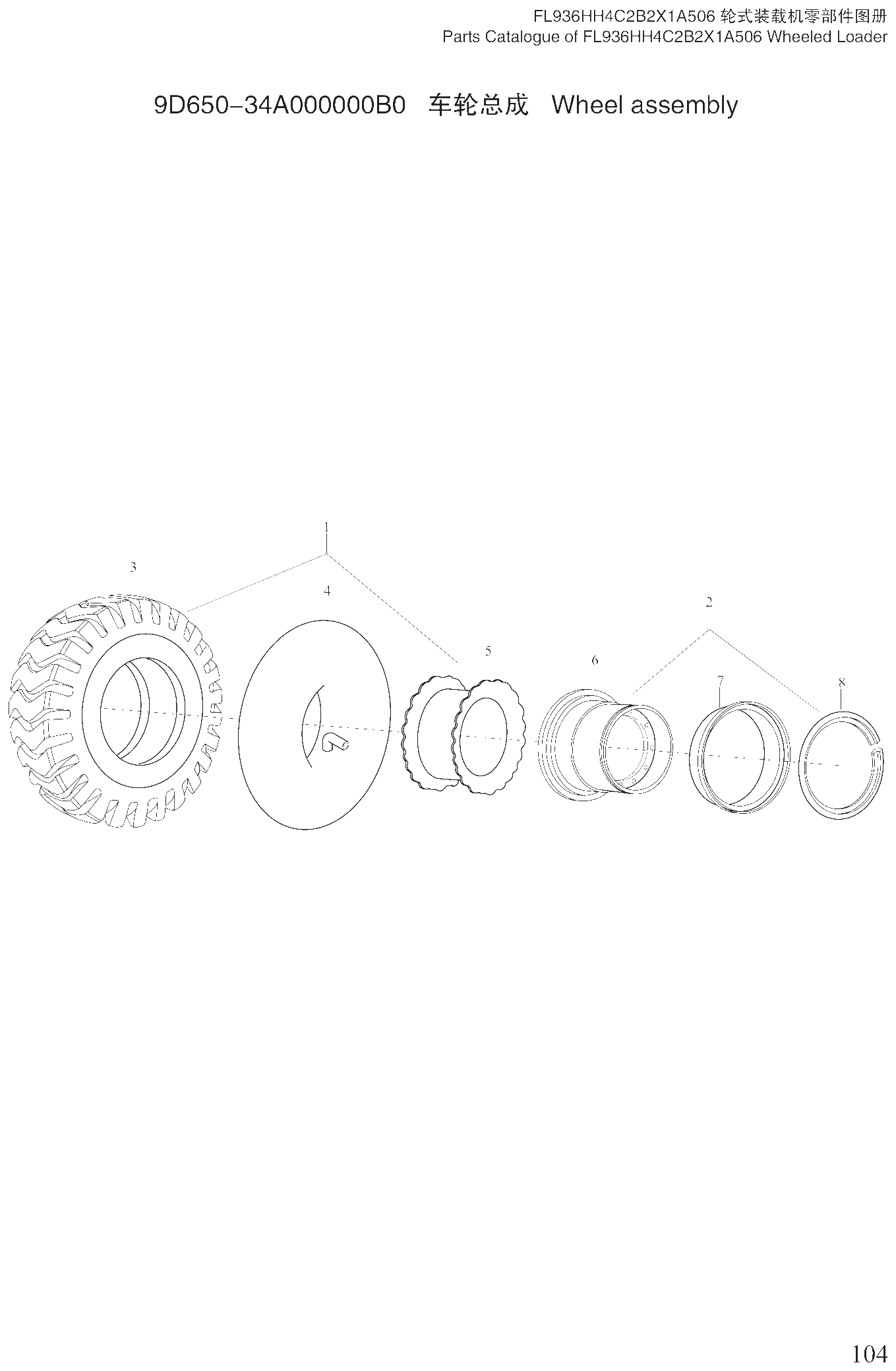

Колесо в сборе

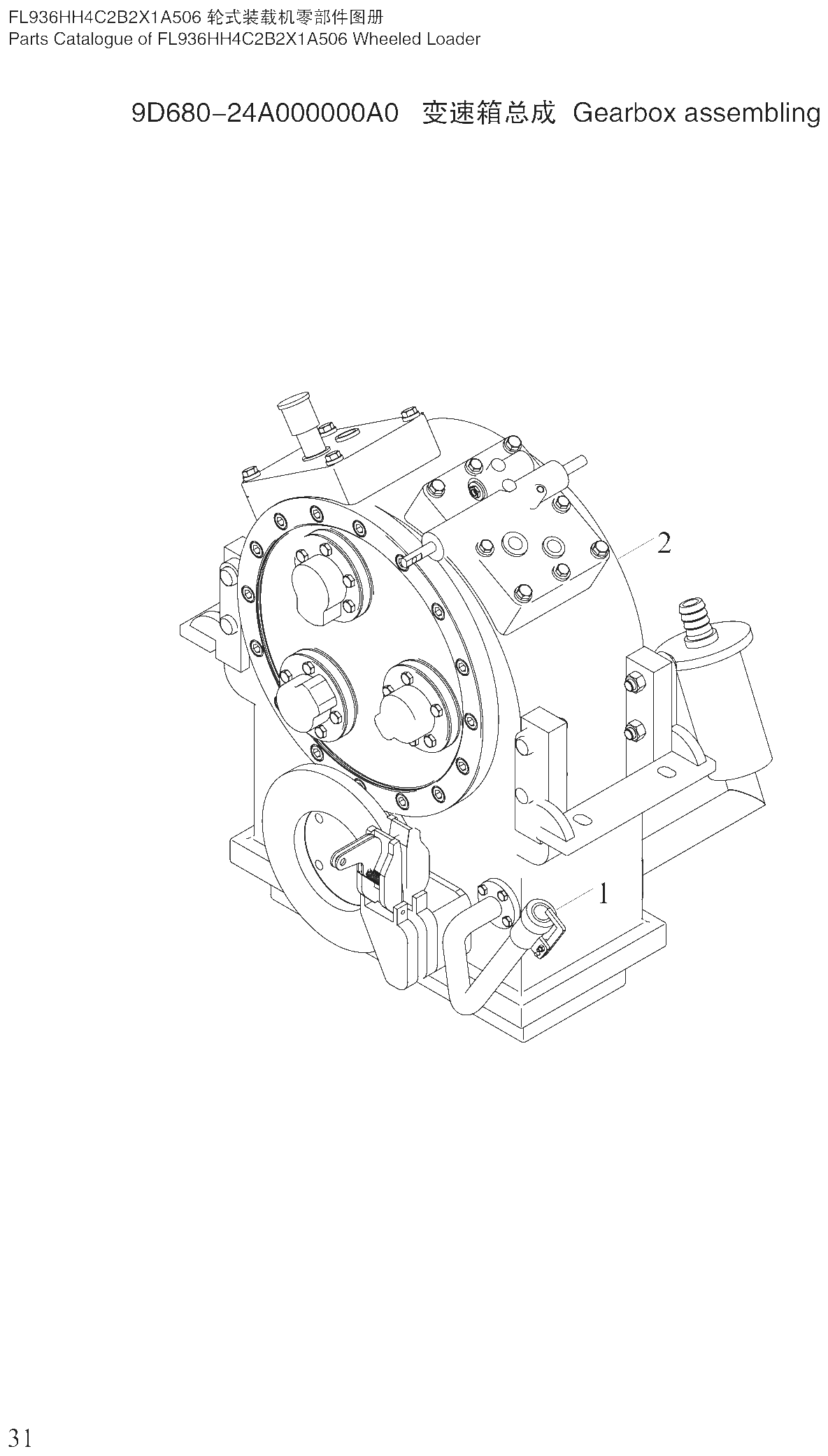

Коробка передач в сборе

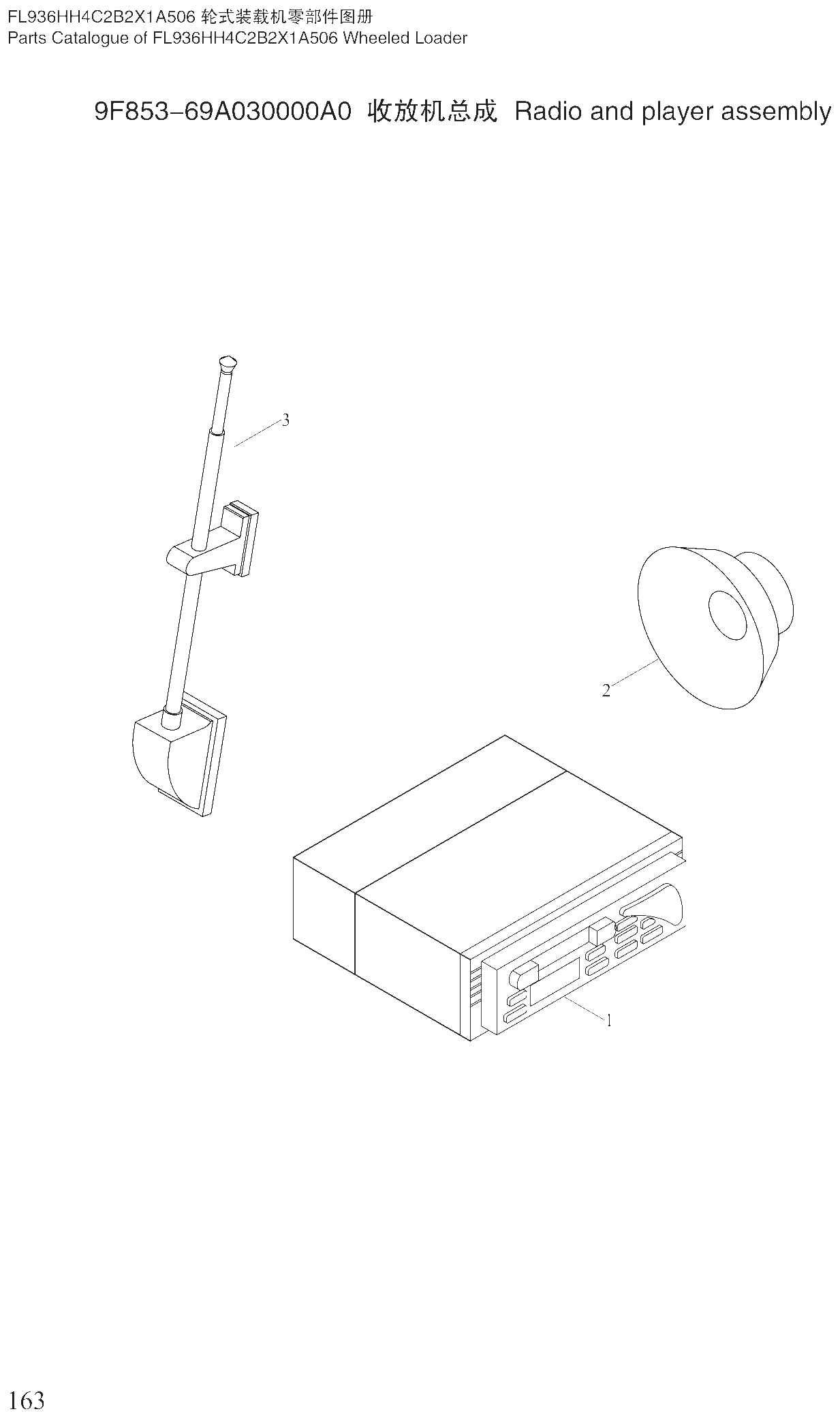

Магнитола в сборе

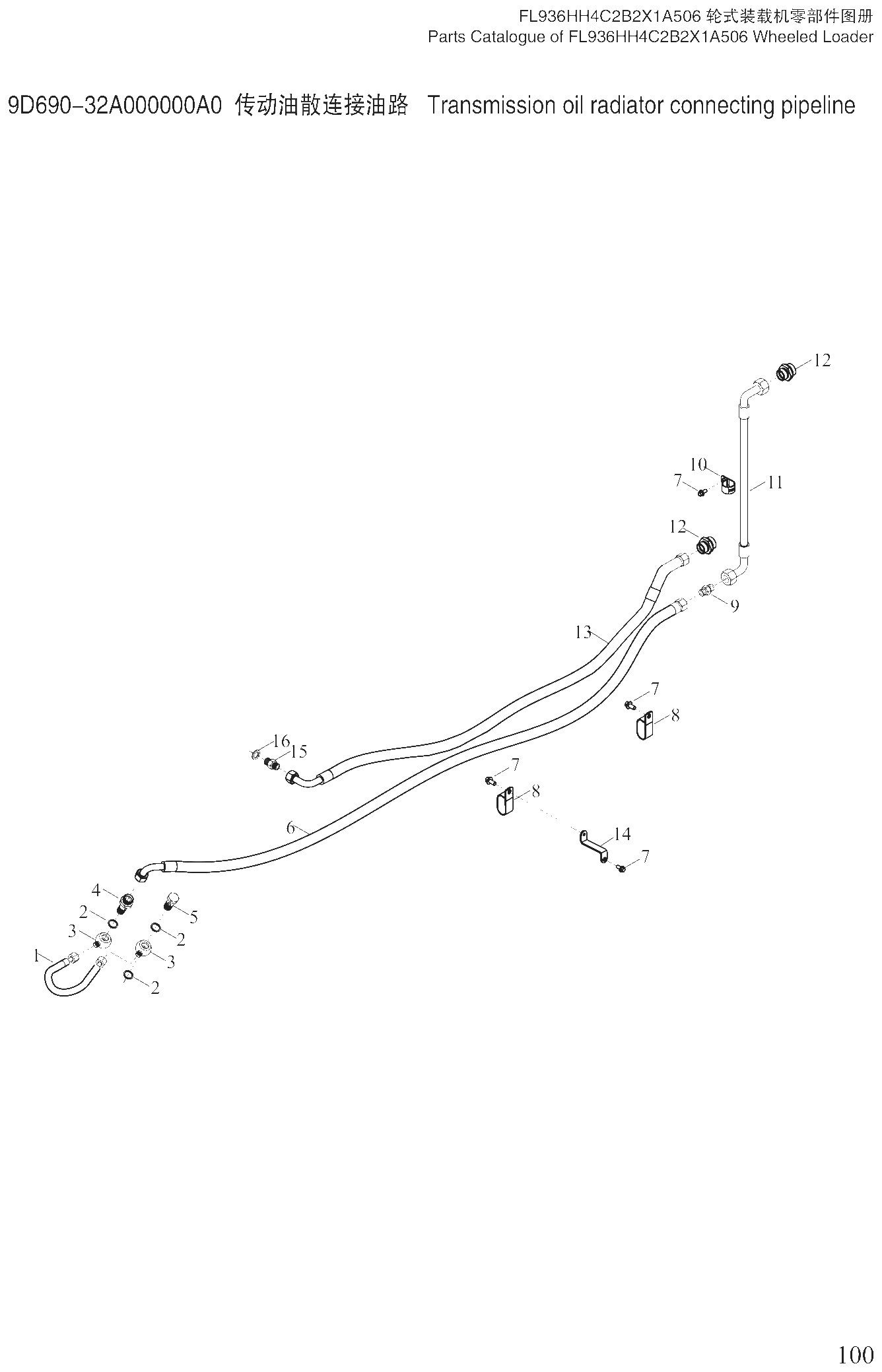

Масляный контур радиатора трансмиссии

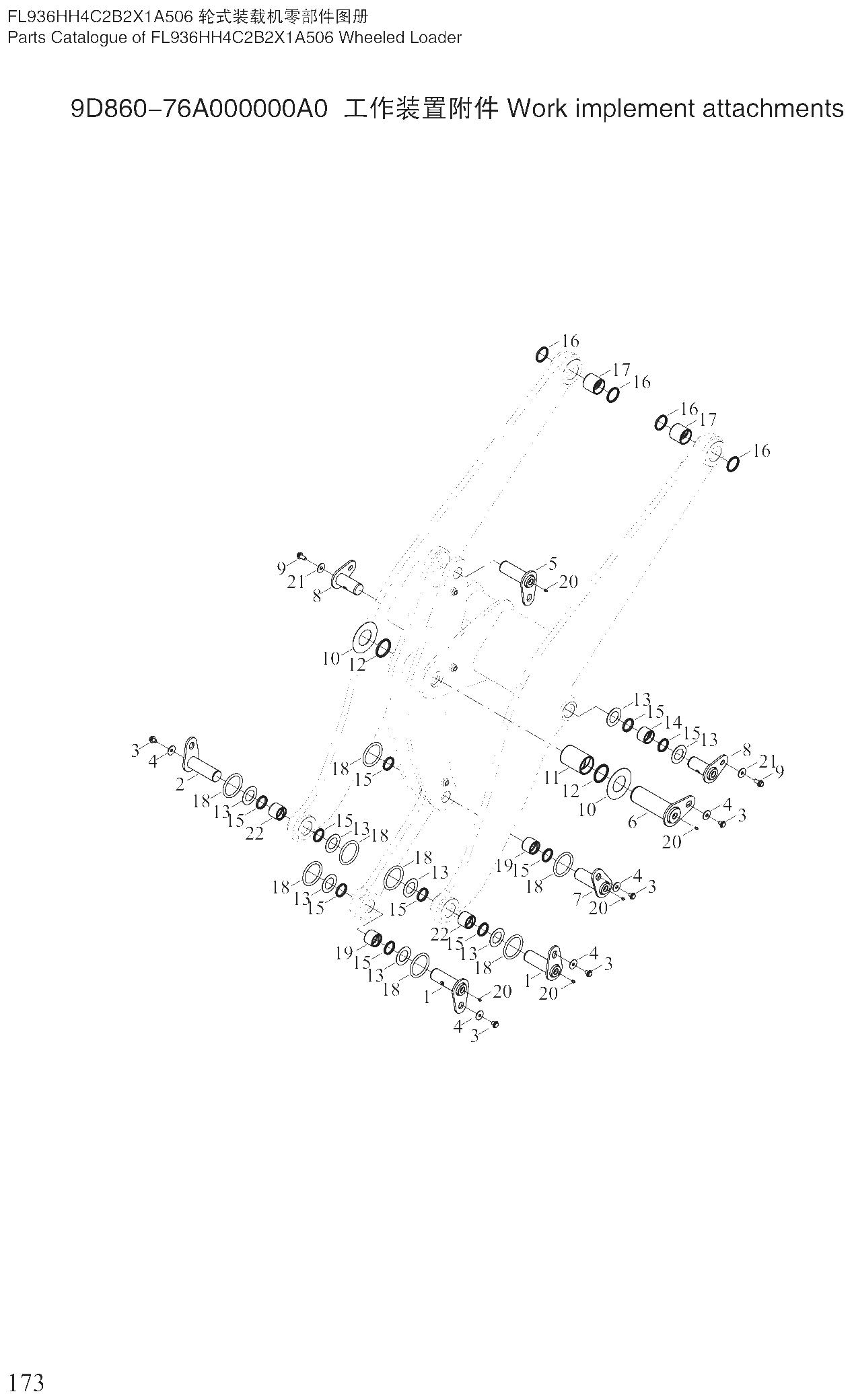

Навесное рабочее оборудование

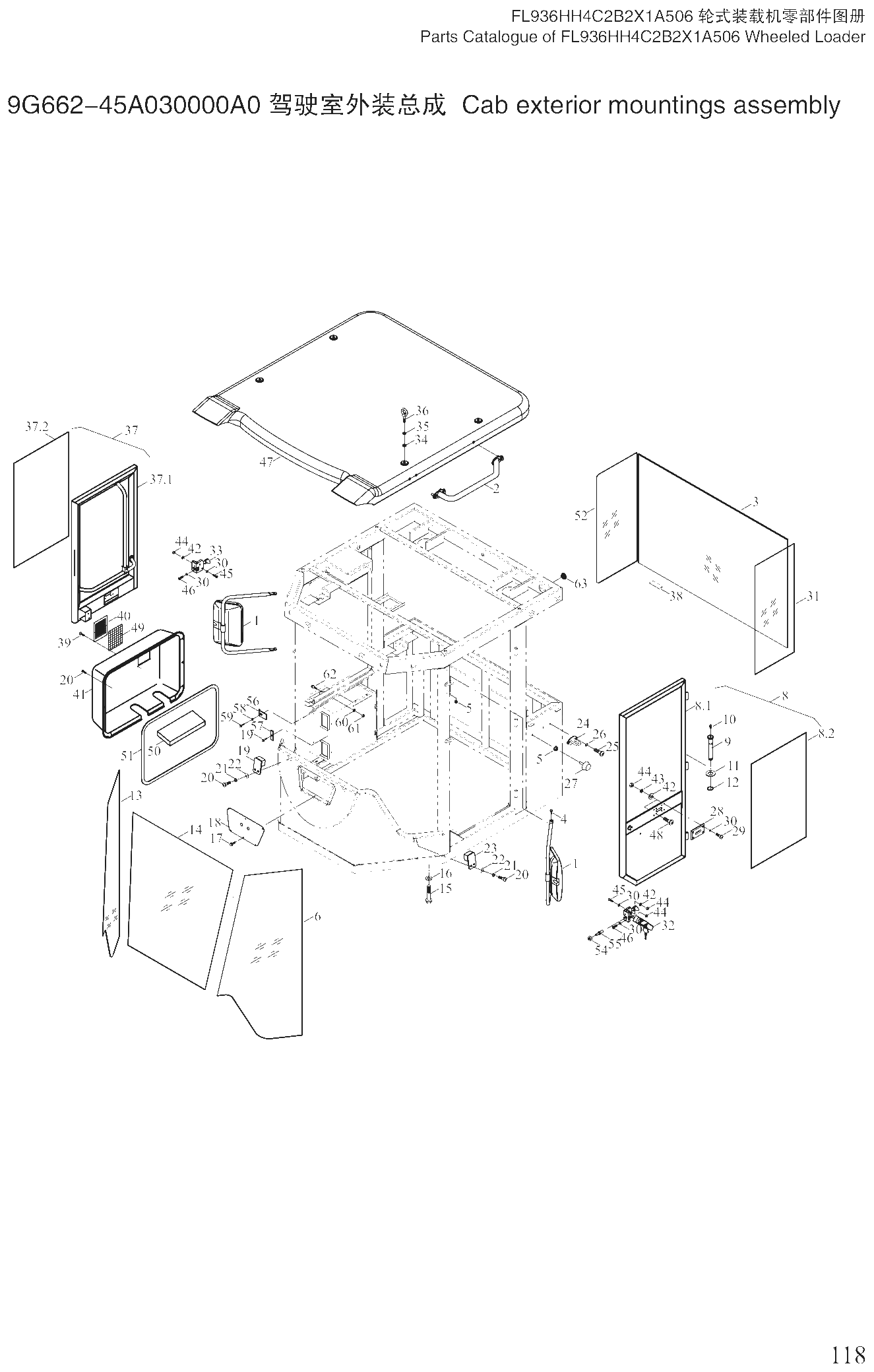

Наружные детали кабины в сборе

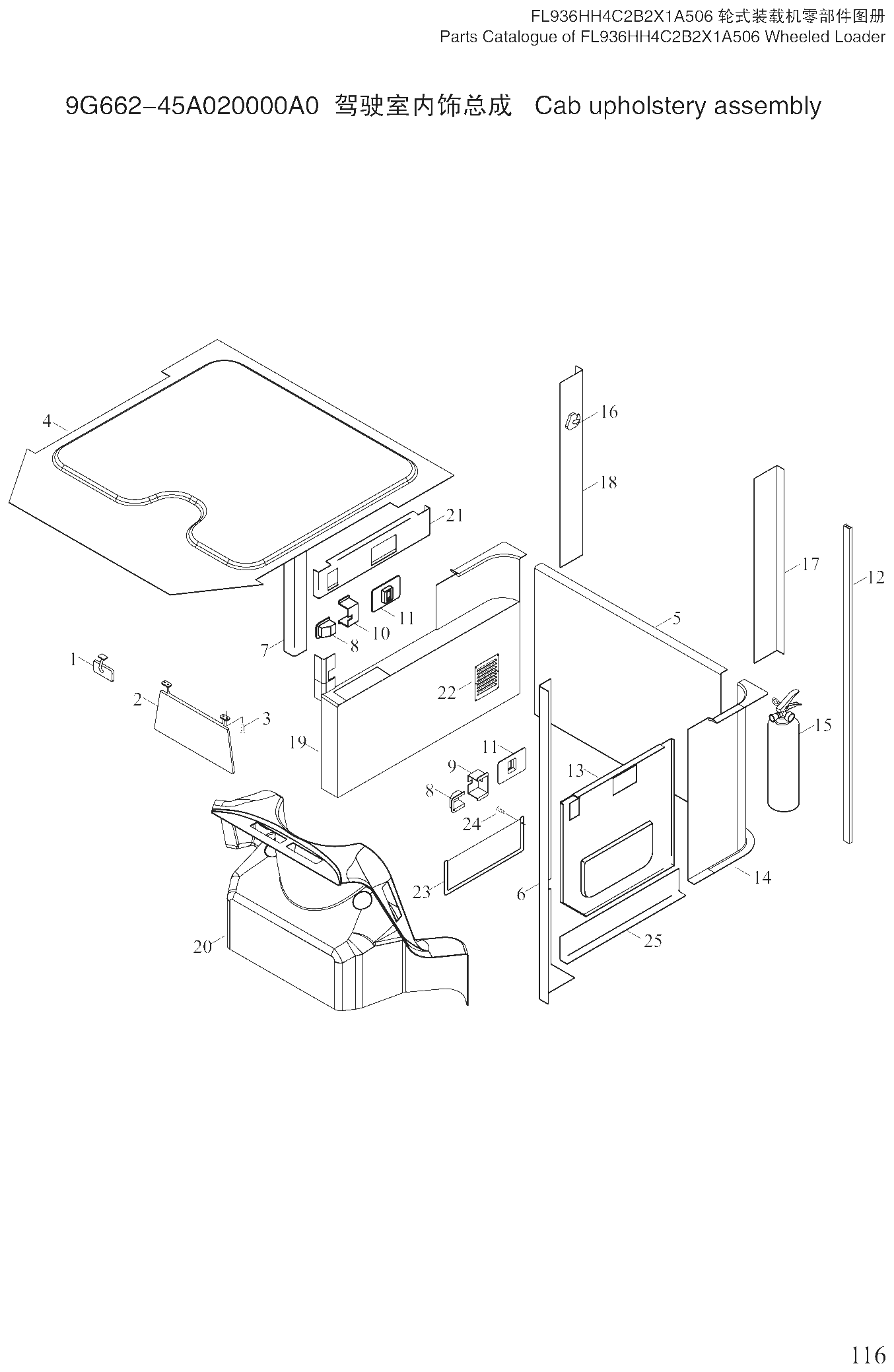

Обивка кабины в сборе

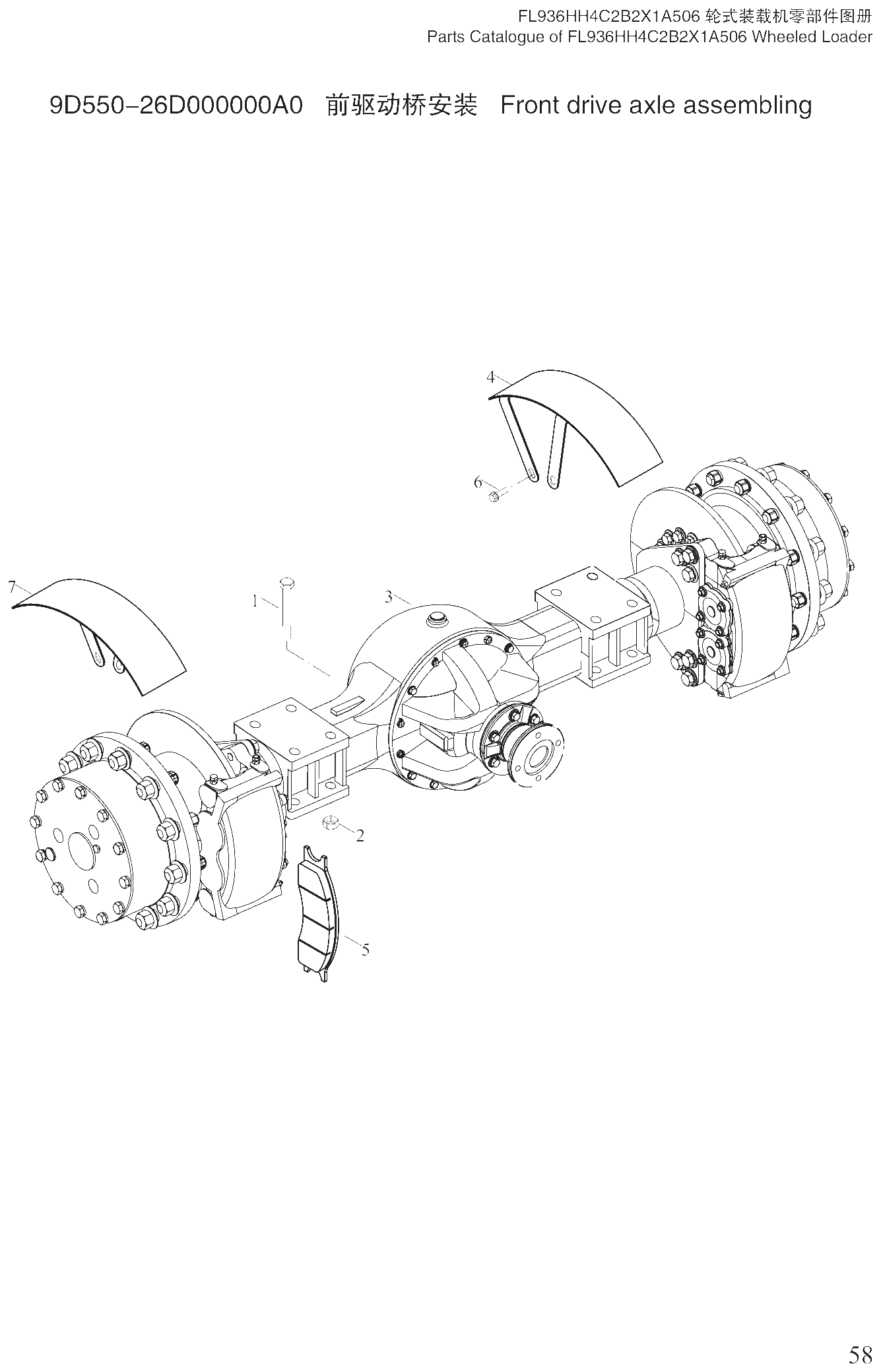

Передний ведущий мост в сборе

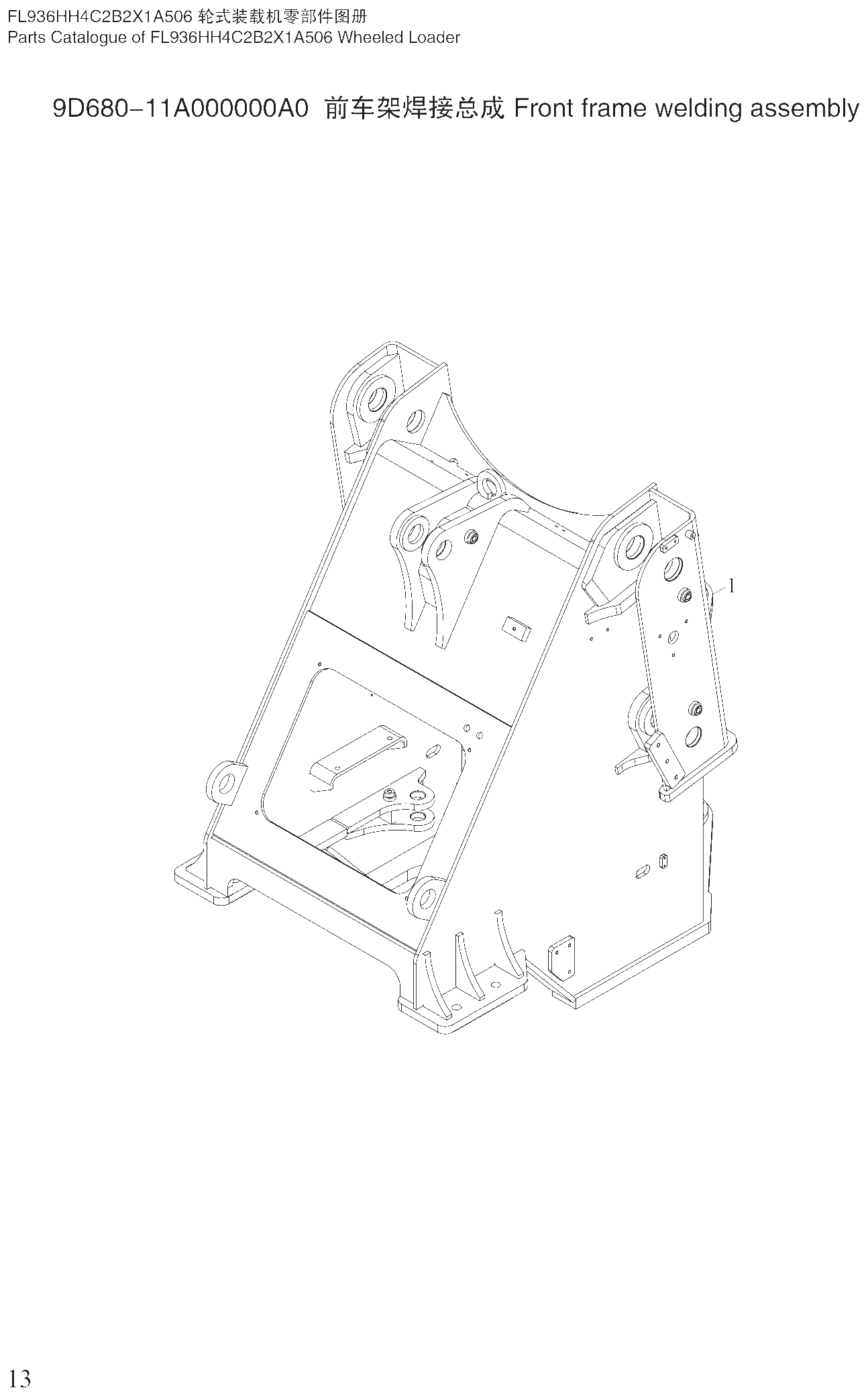

Передняя рама сварная в сборе

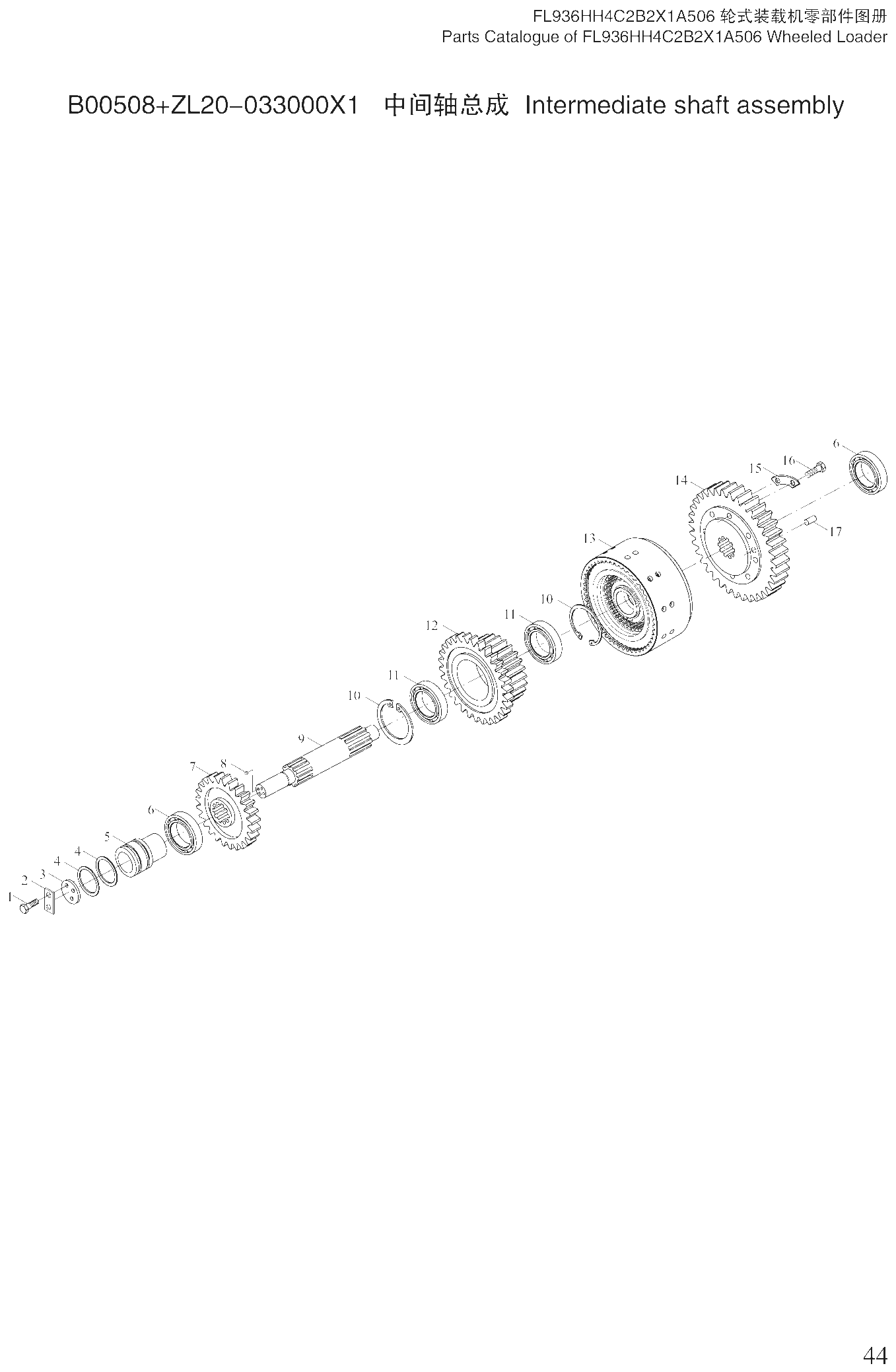

Промежуточный вал в сборе

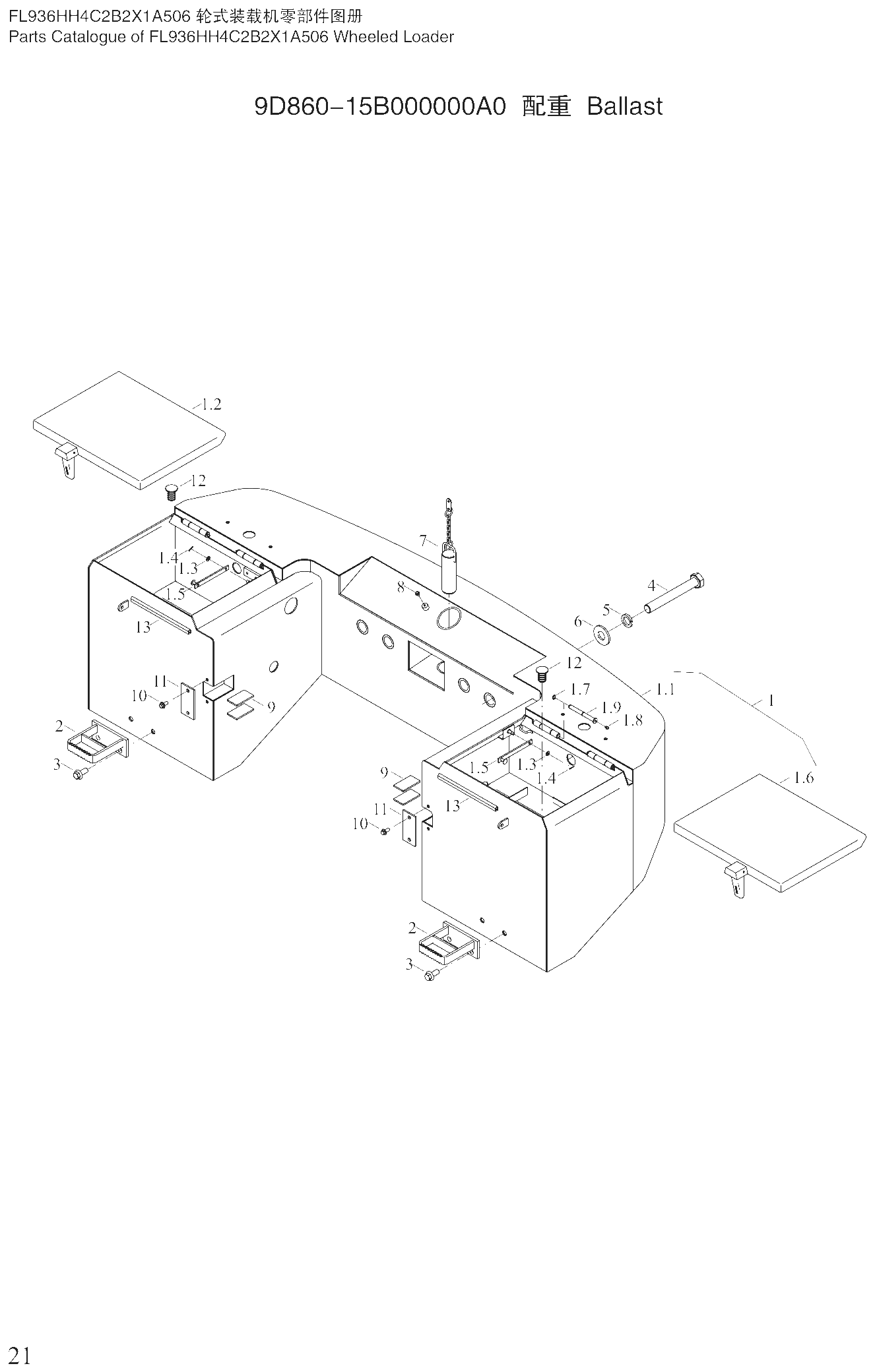

Противовес

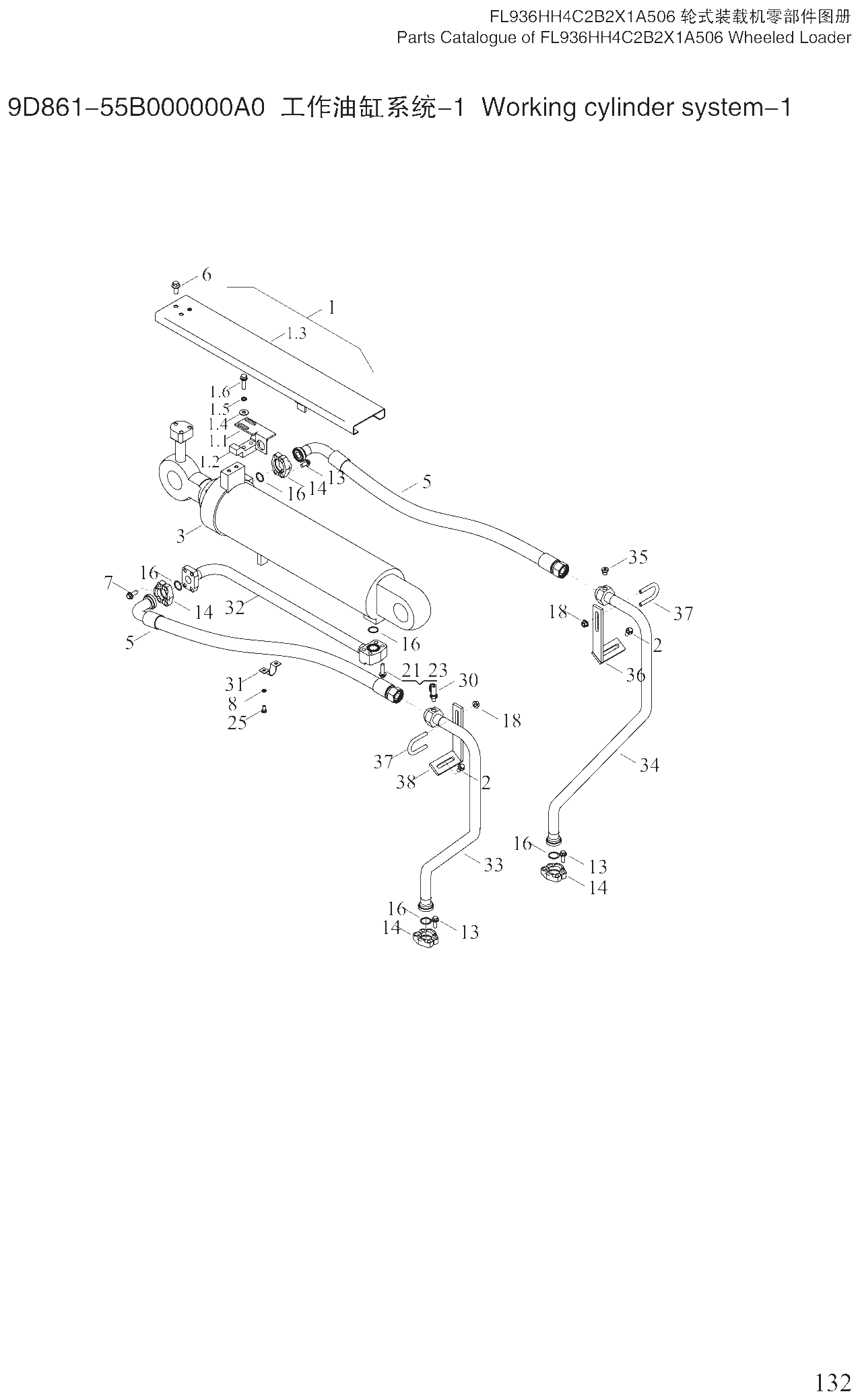

Рабочий гидроцилиндр
Рабочий гидроцилиндр 2

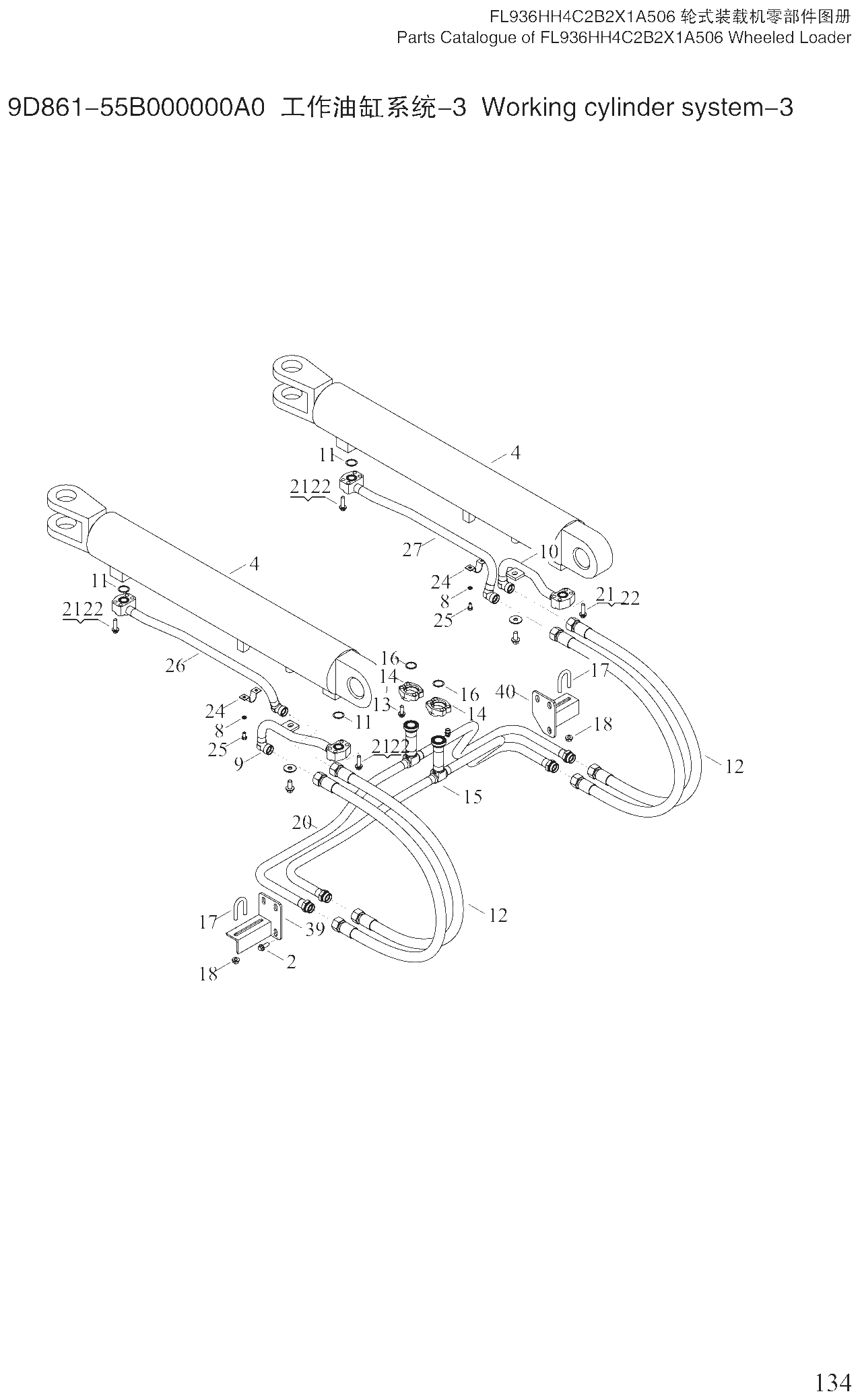

Рабочий гидроцилиндр 3

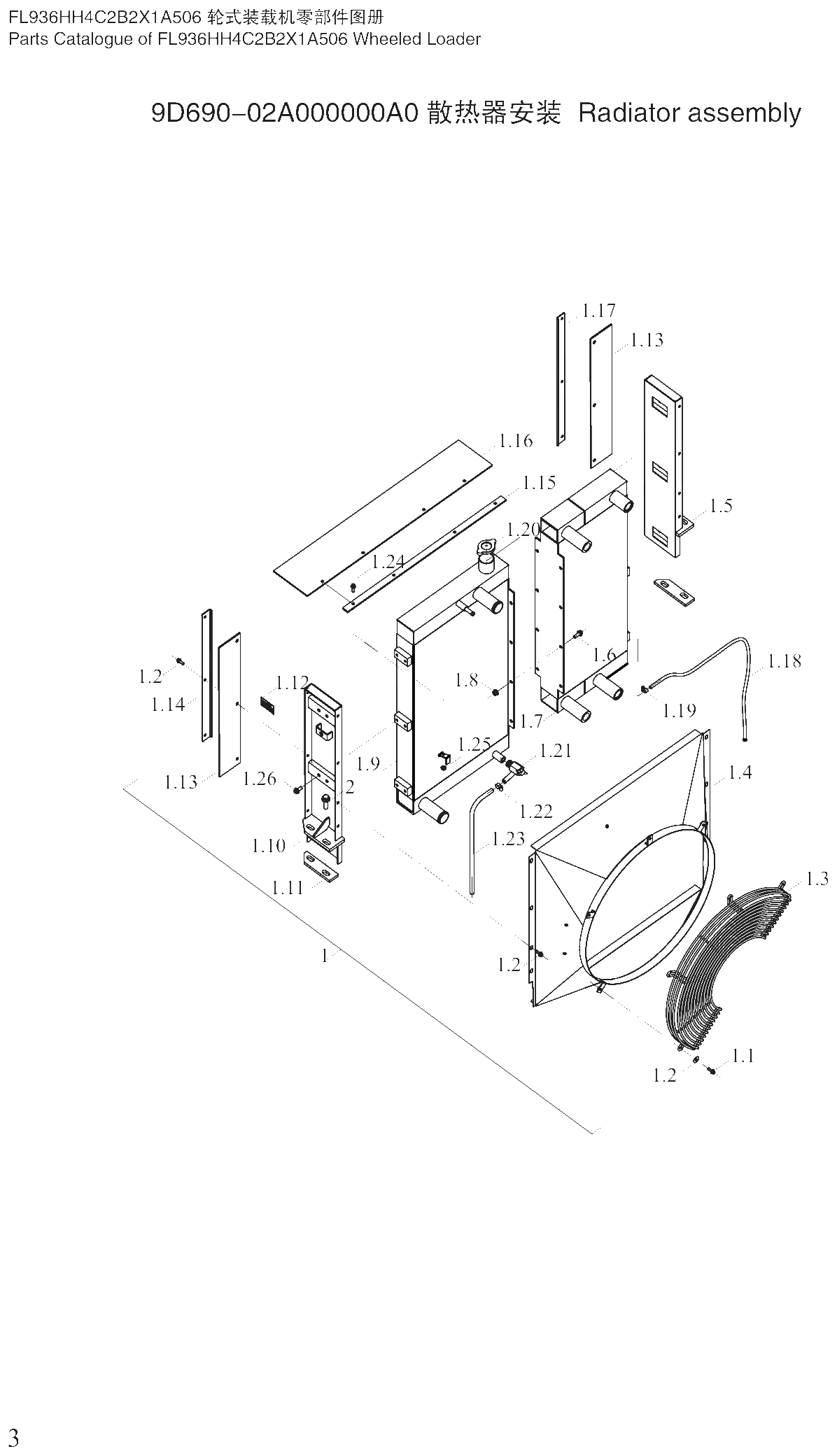

Радиатор в сборе

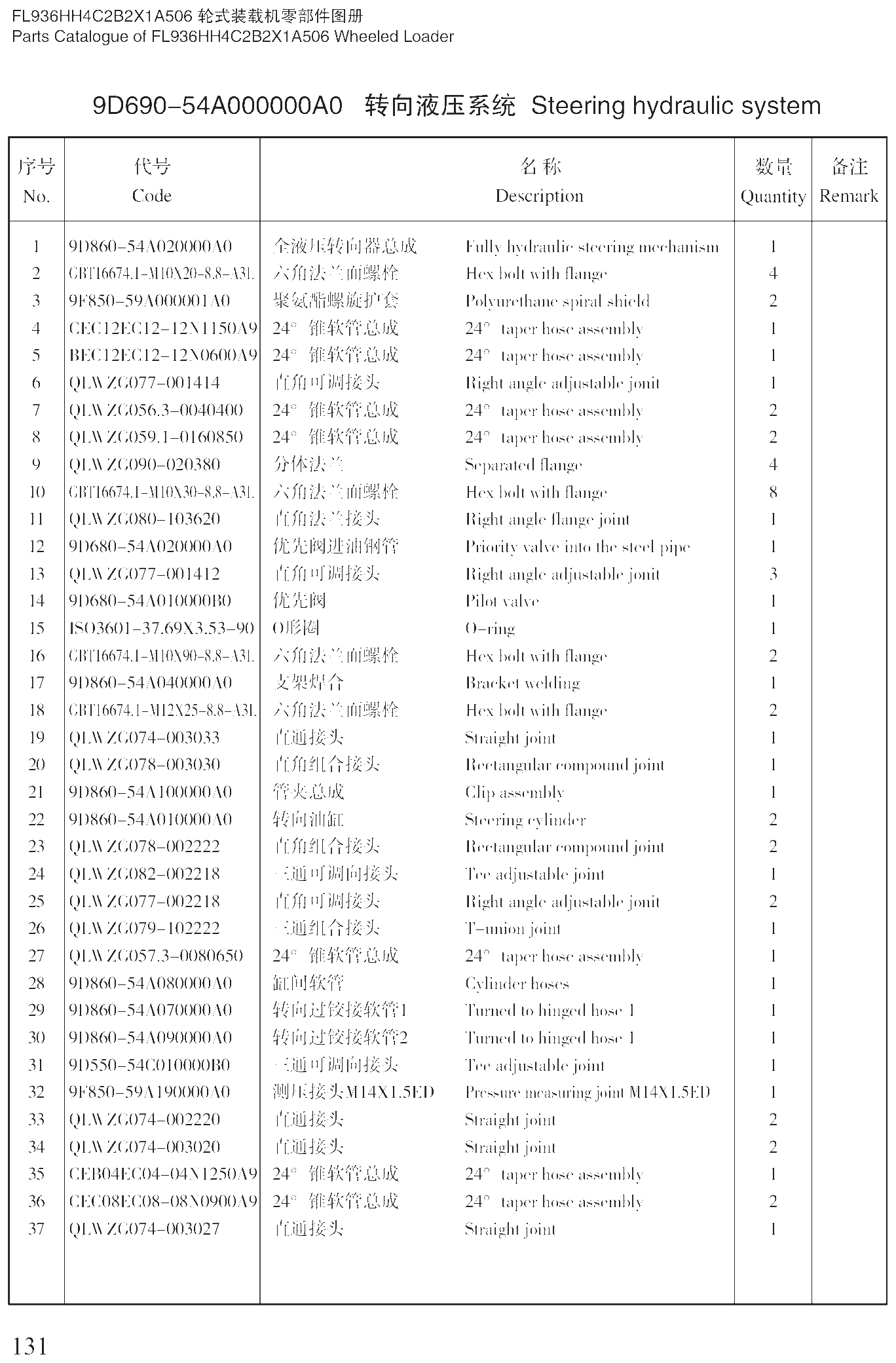

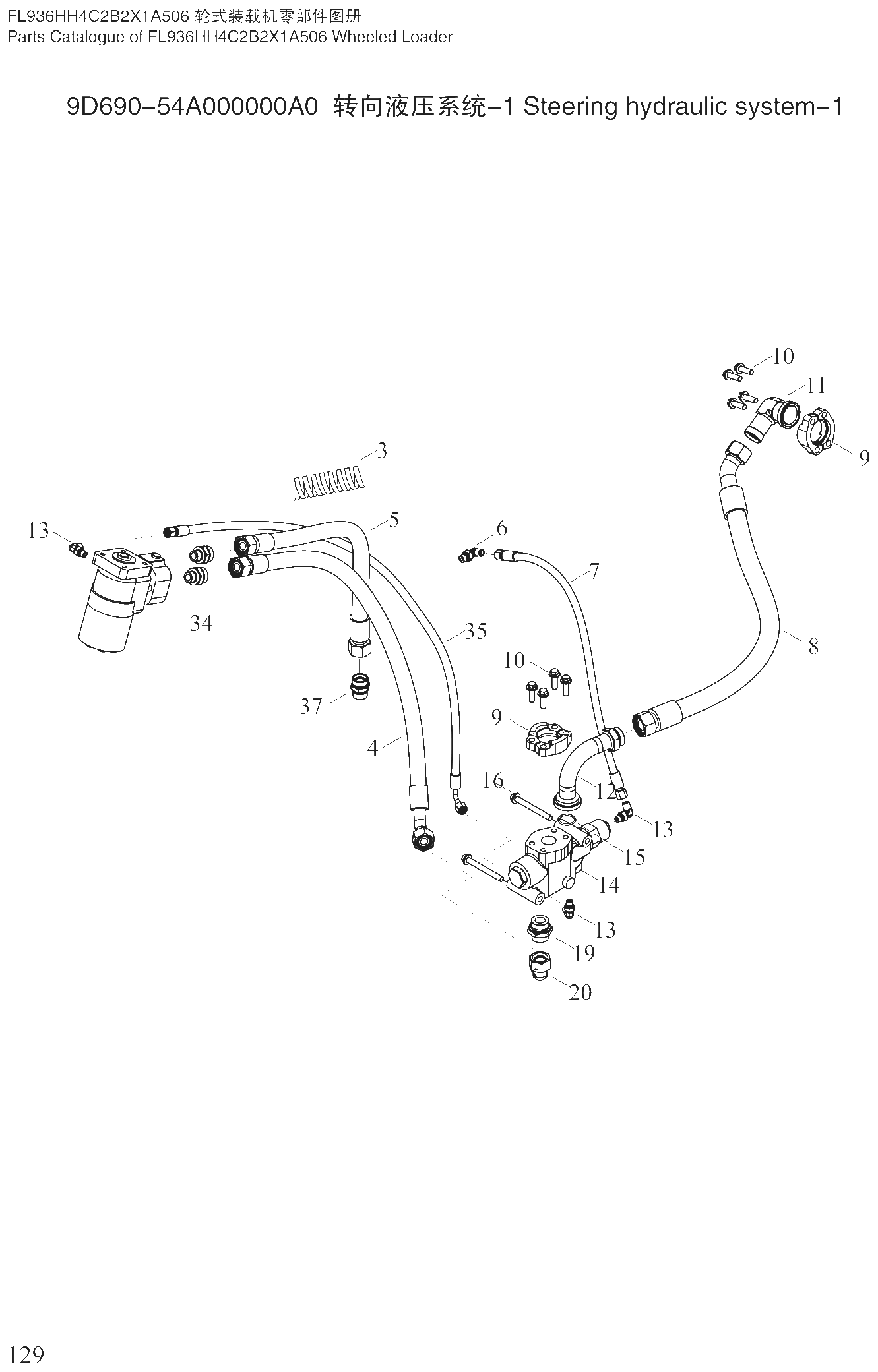

Рулевая гидросистема

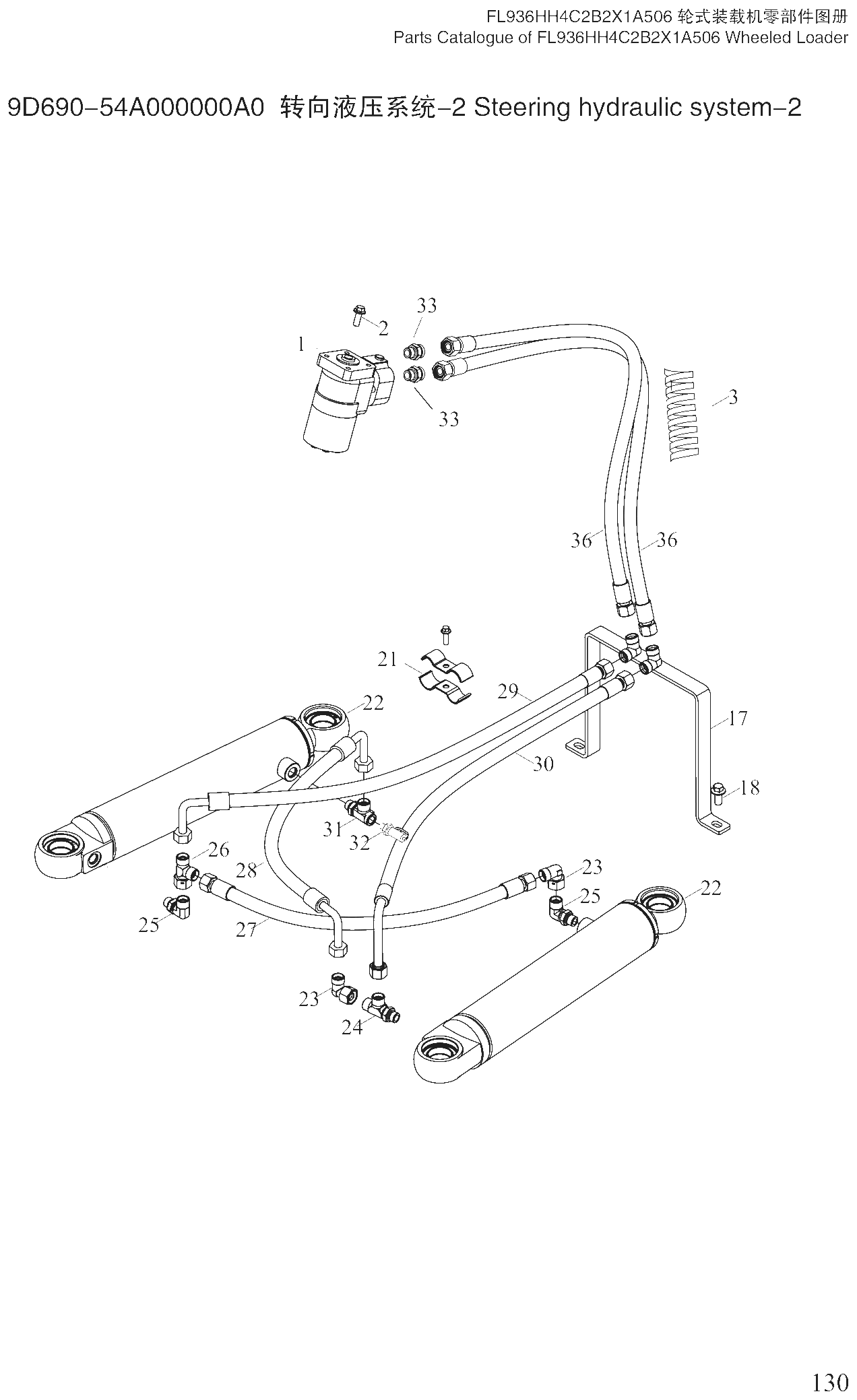

Рулевая гидросистема 2
Рулевая гидросистема 3

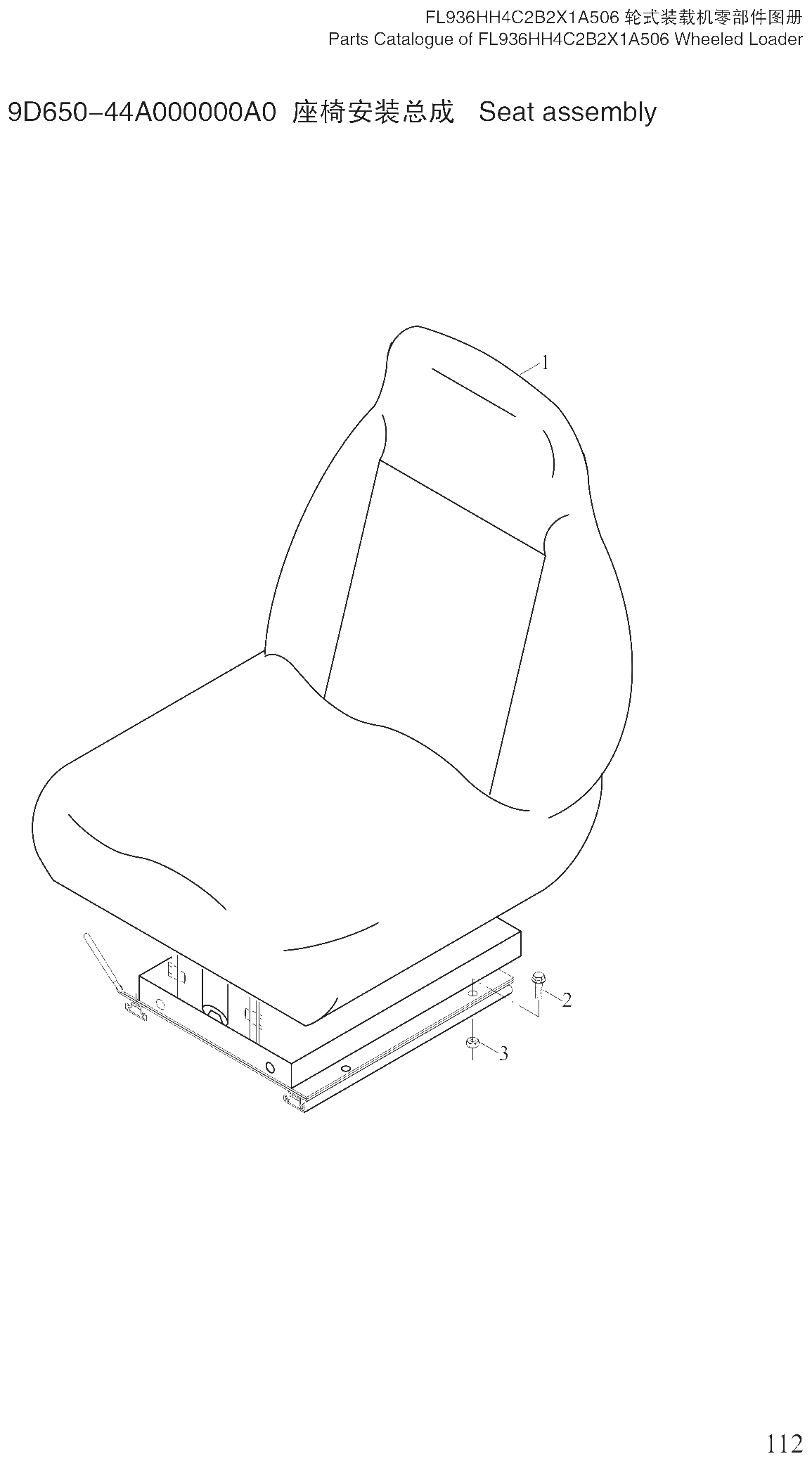

Сиденье в сборе

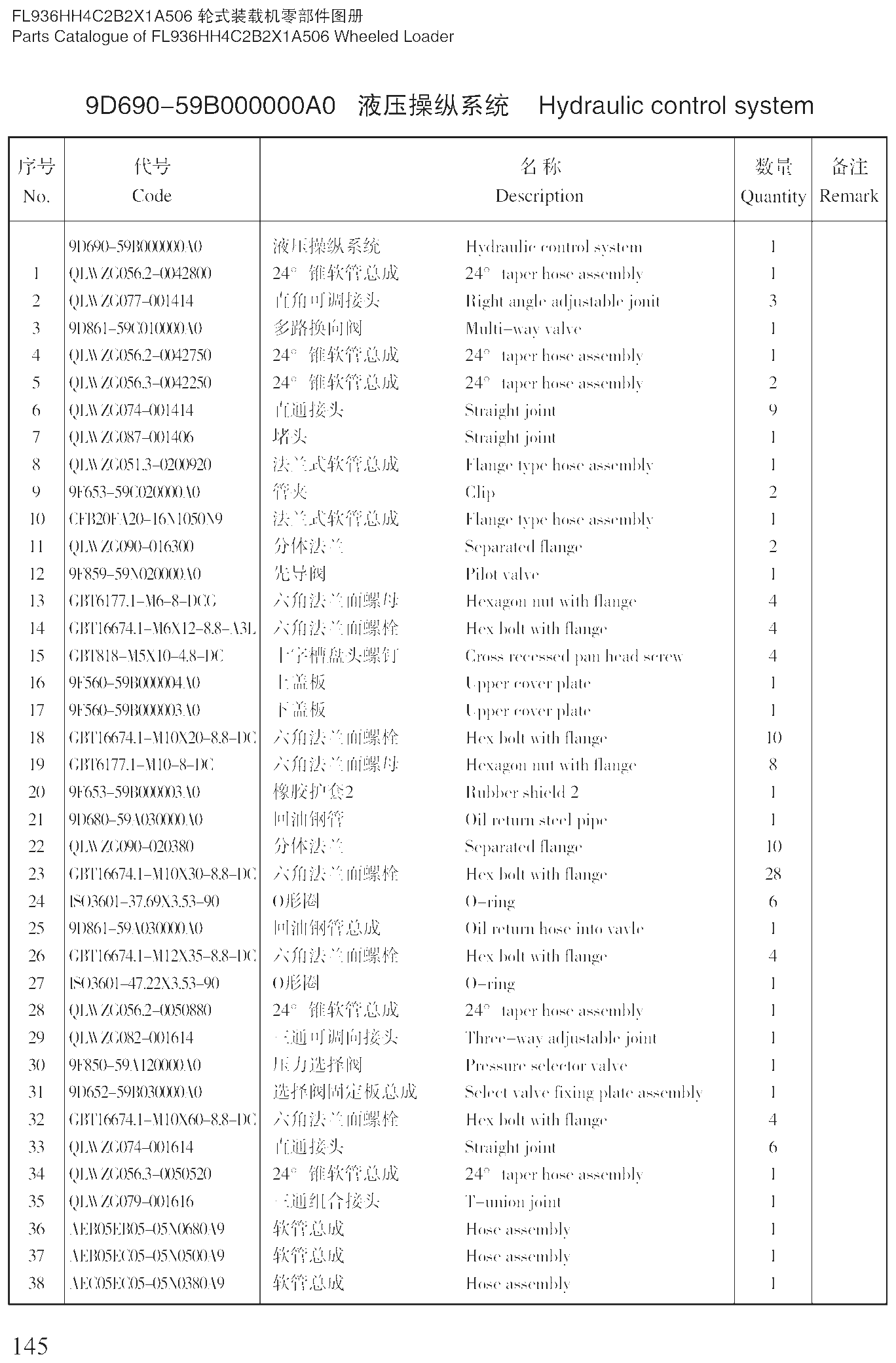

Система гидравлического управления

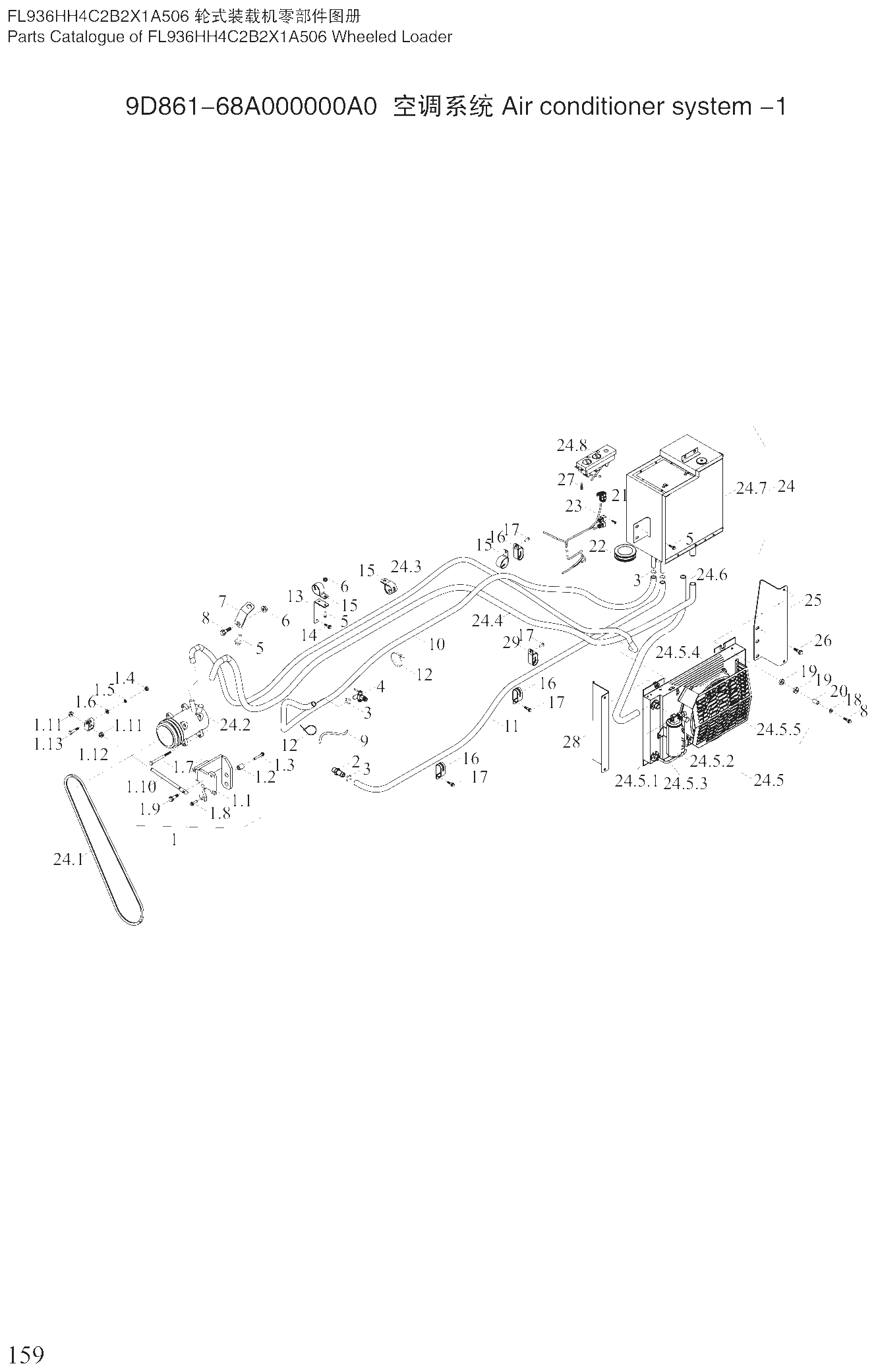

Система кондиционирования

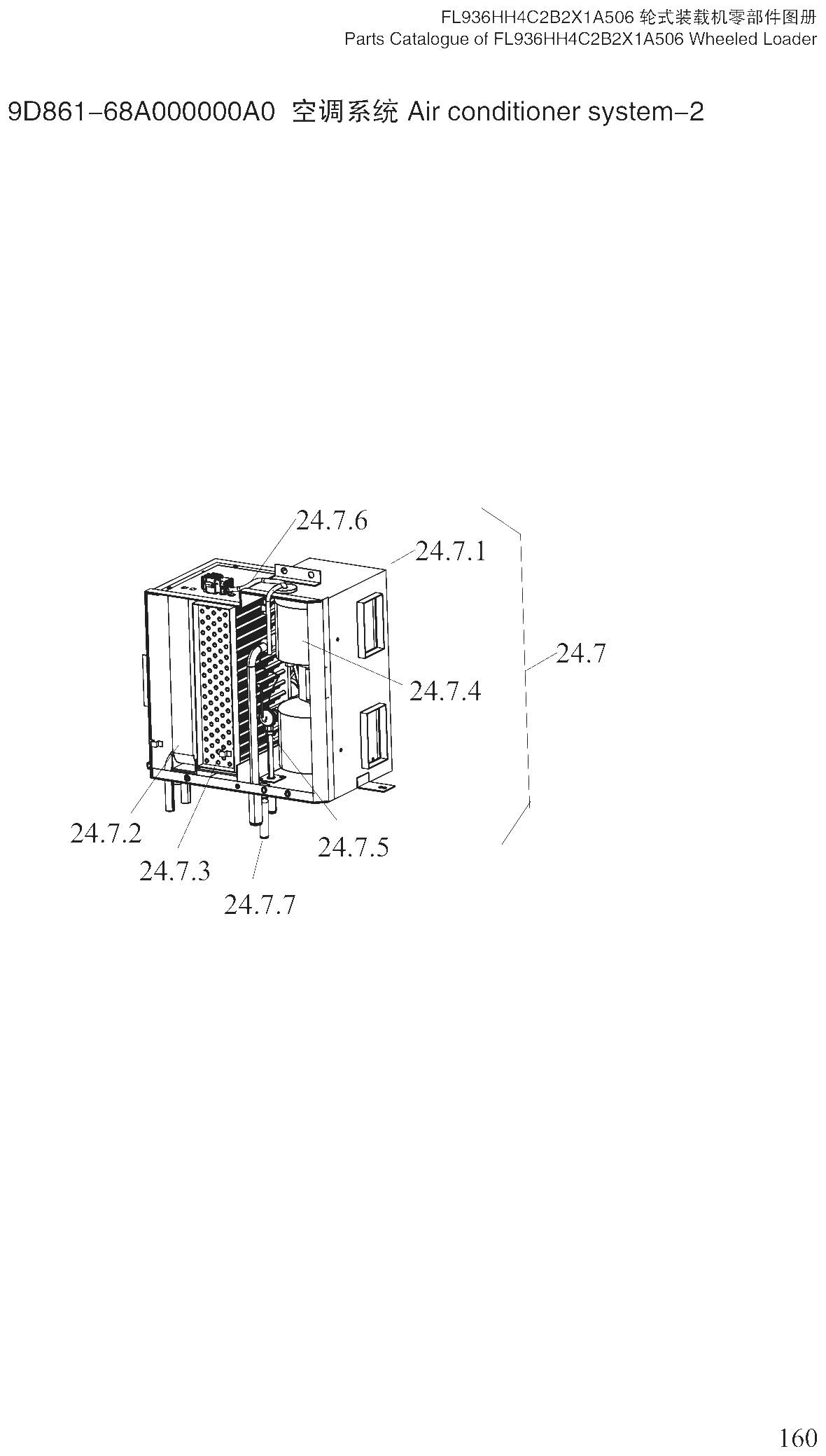

Система кондиционирования 2
Система кондиционирования 3

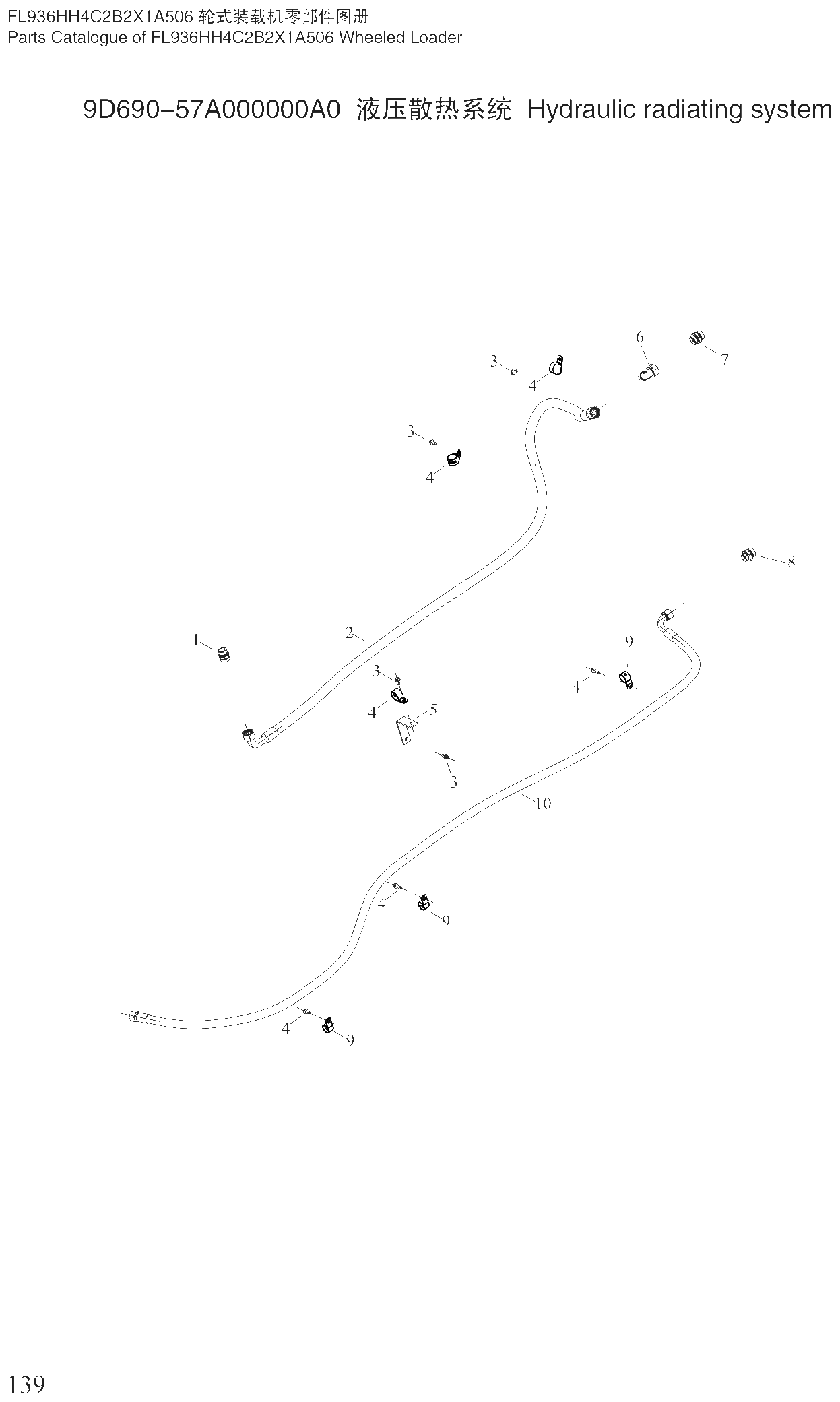

Система охлаждения гидравлики

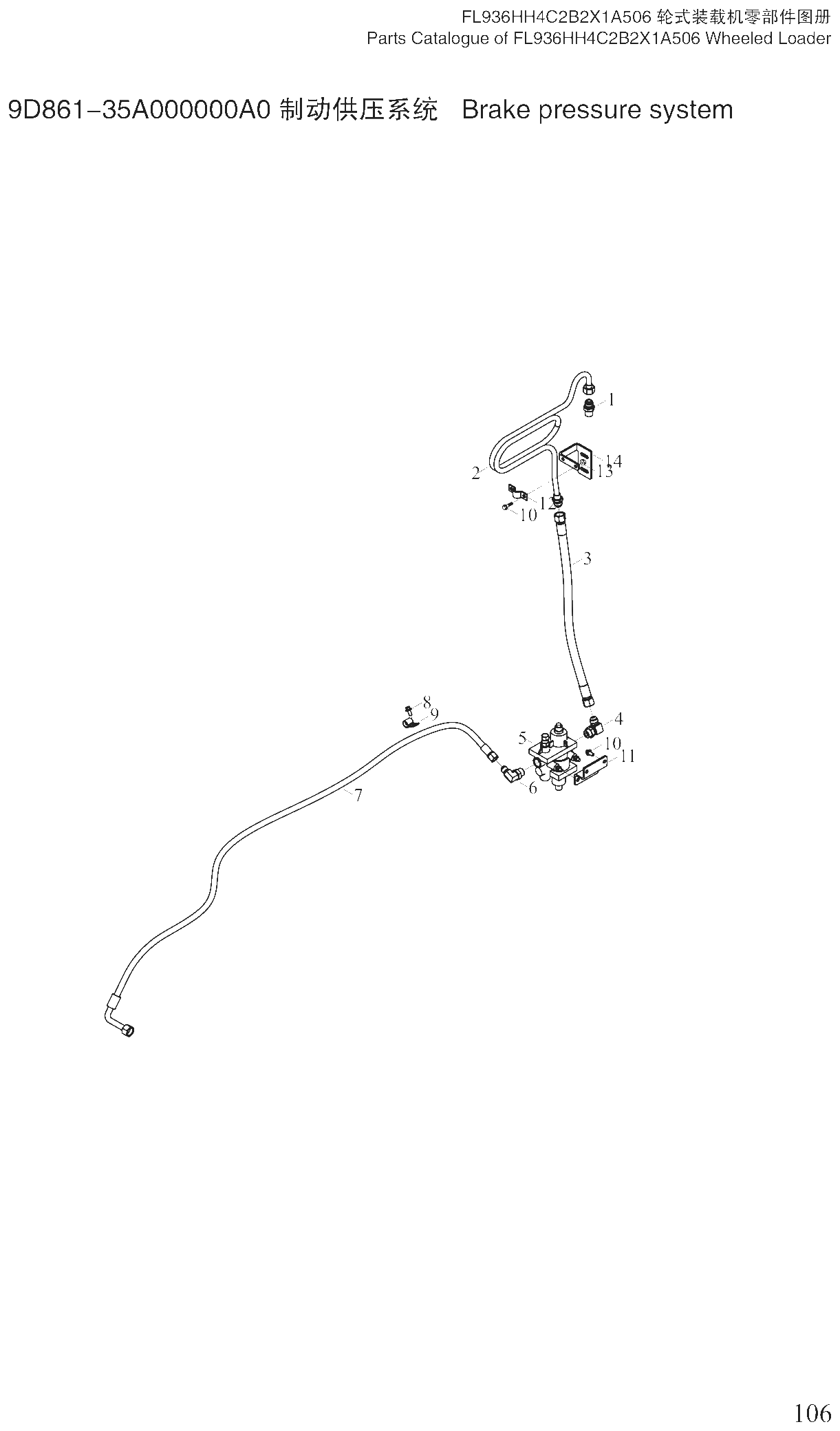

Система подачи давления тормозов

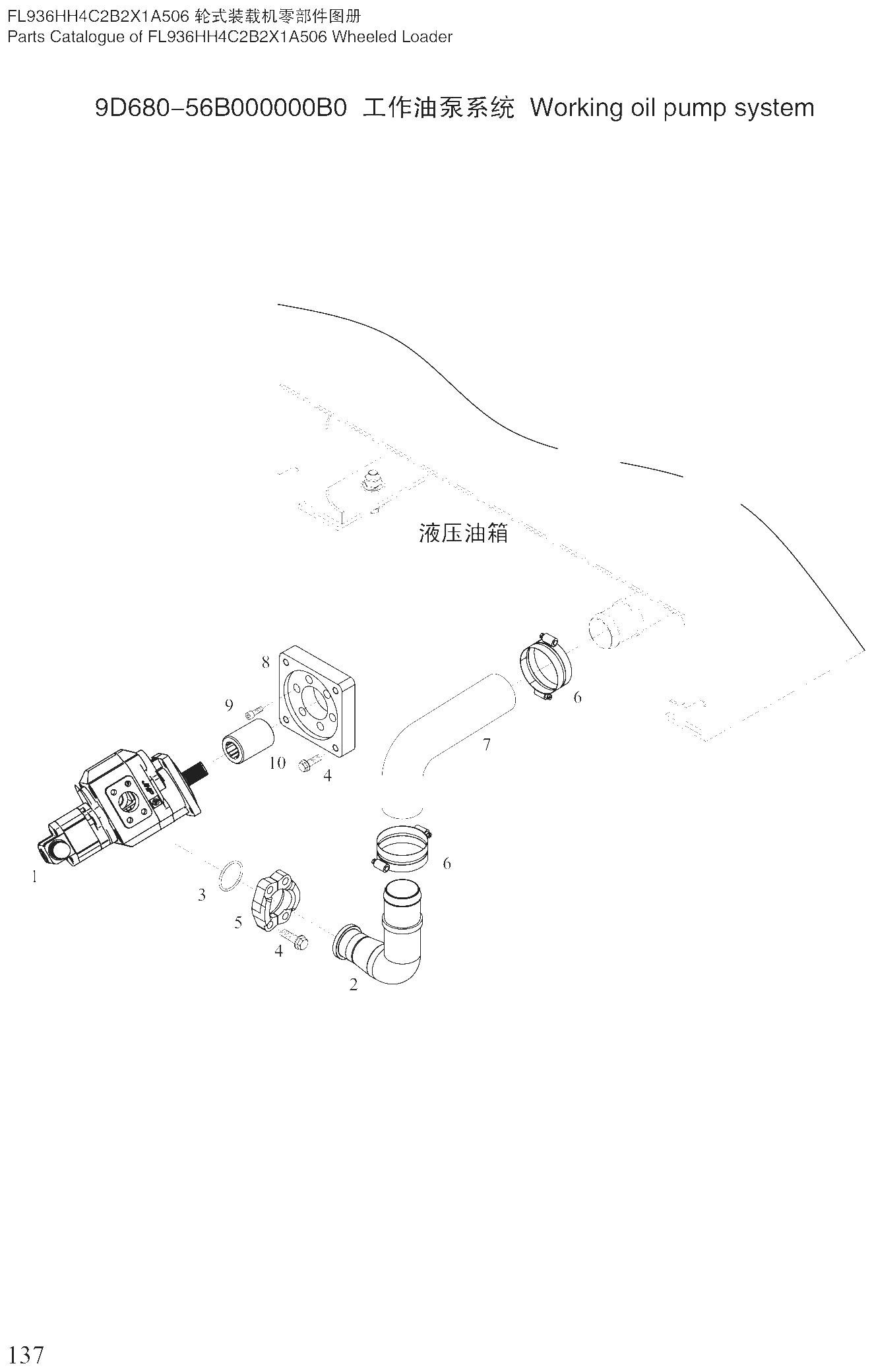

Система рабочего насоса

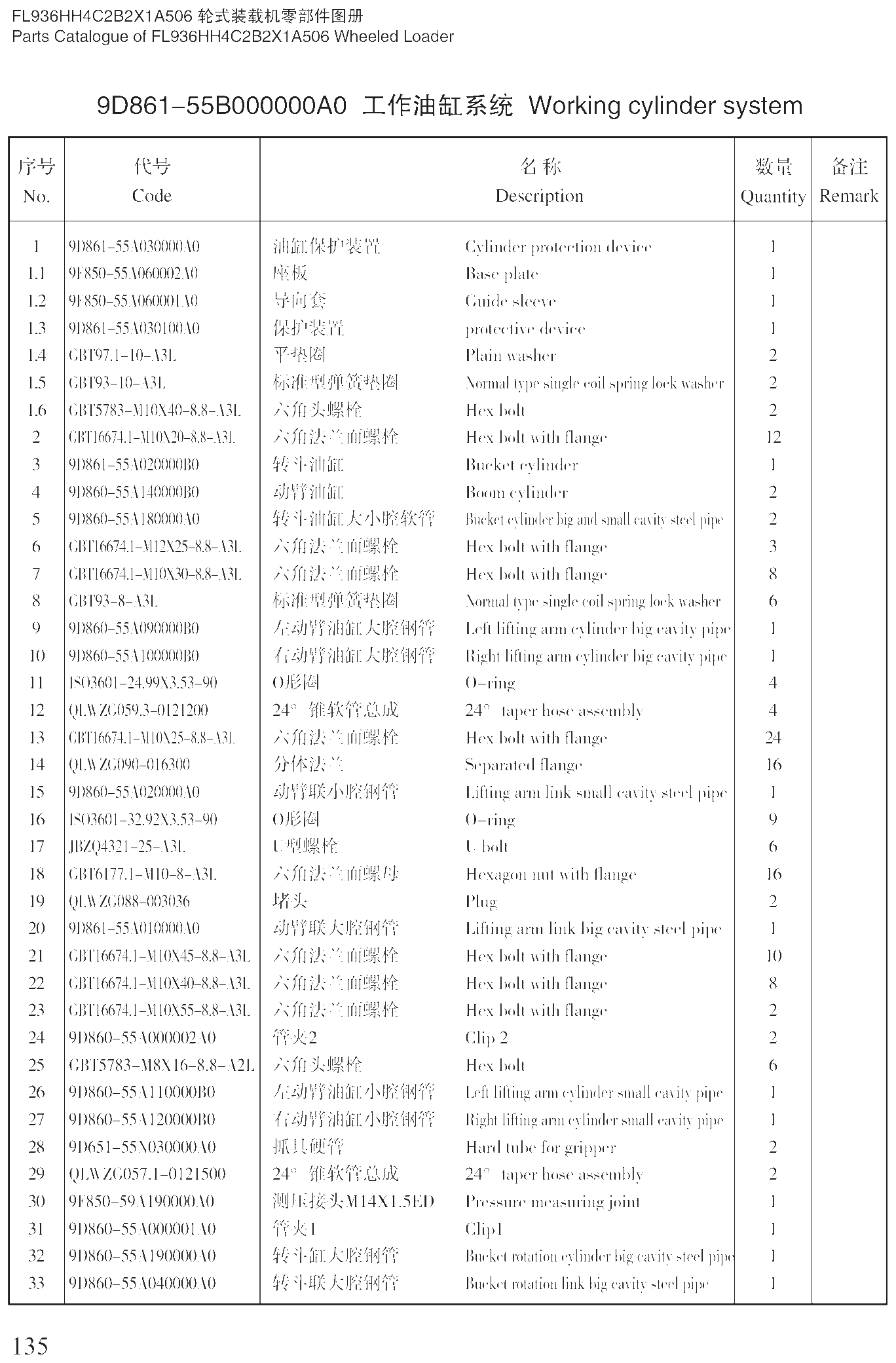

Система рабочих гидроцилиндров

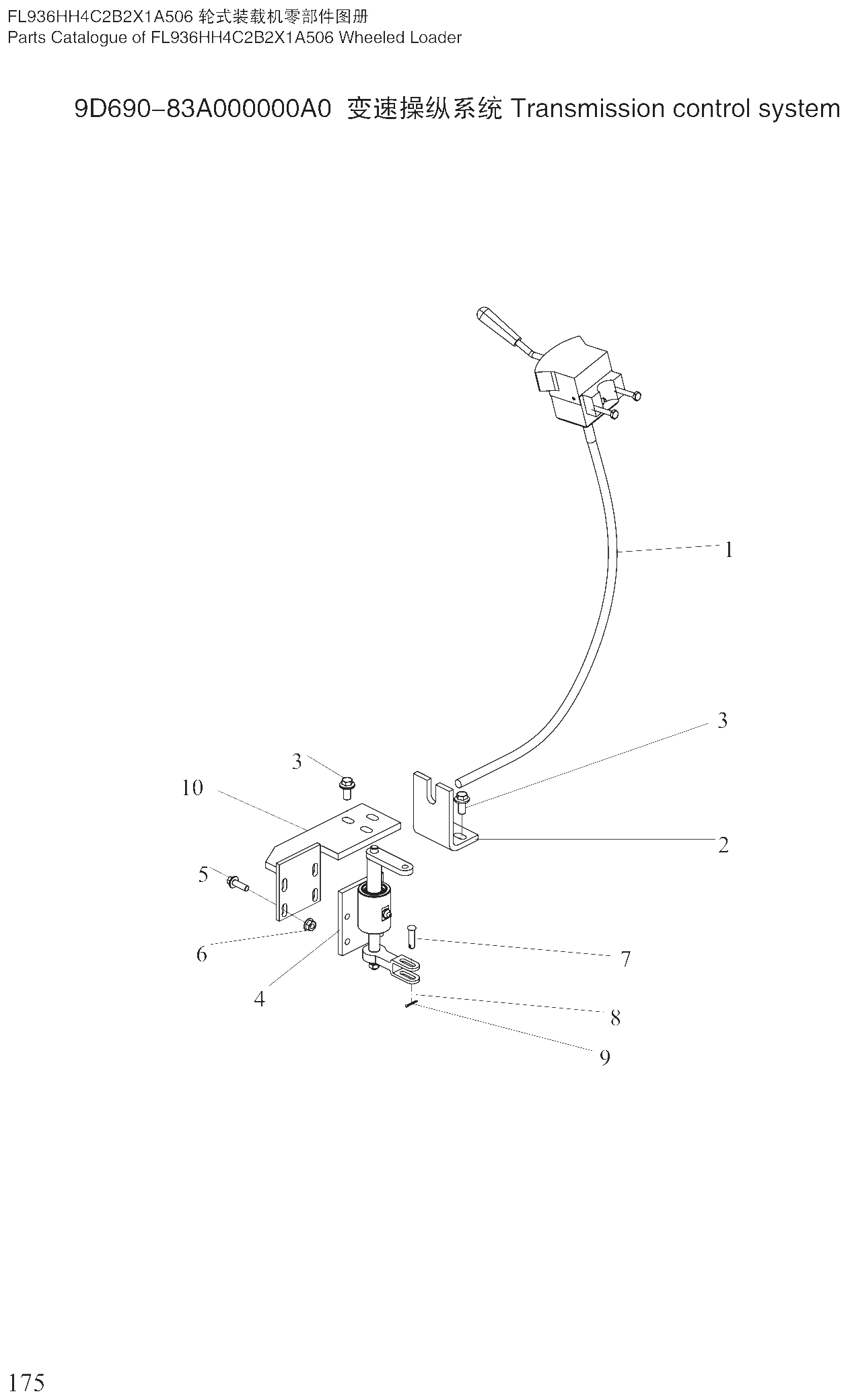

Система управления коробкой передач

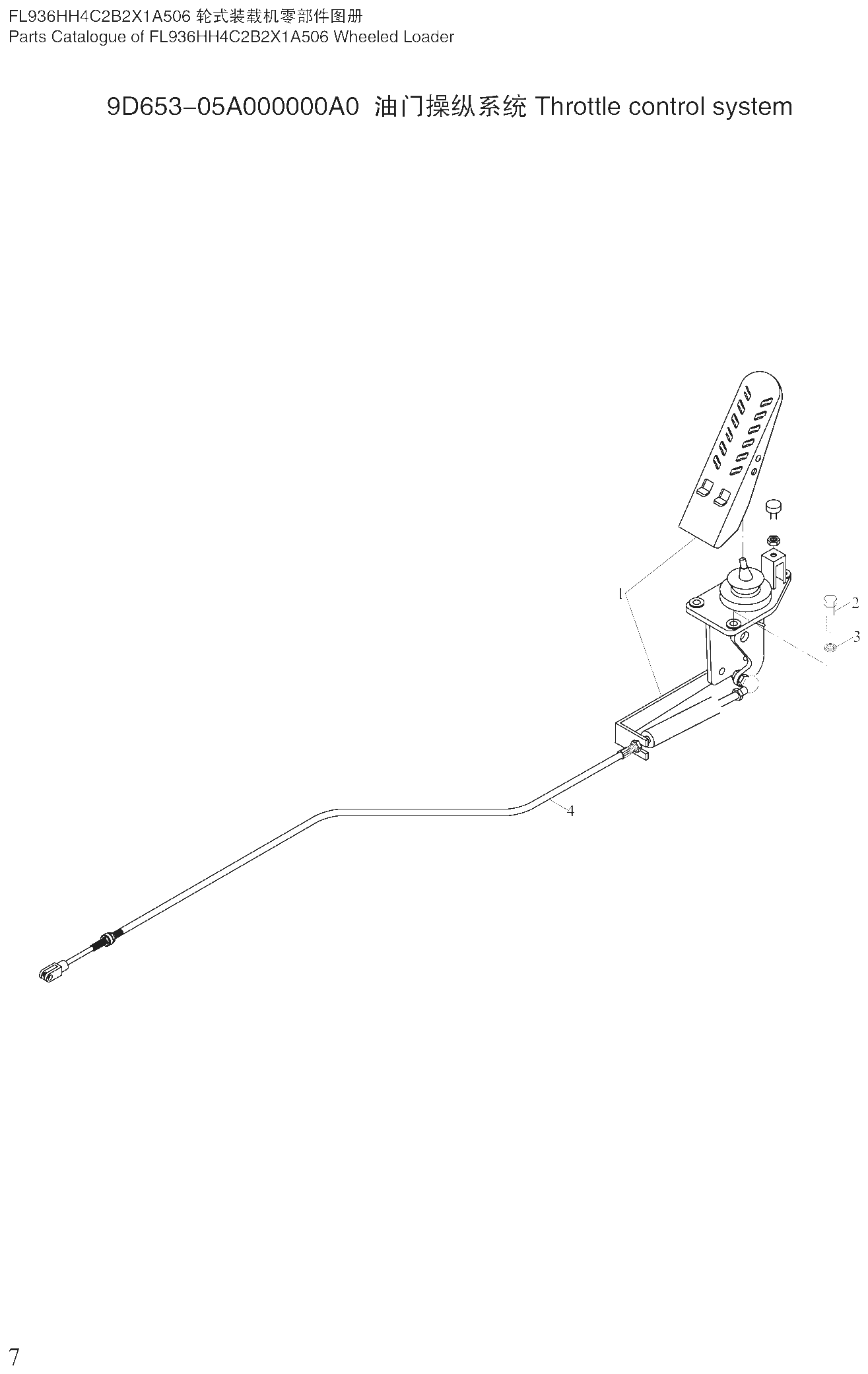

Система управления подачей топлива

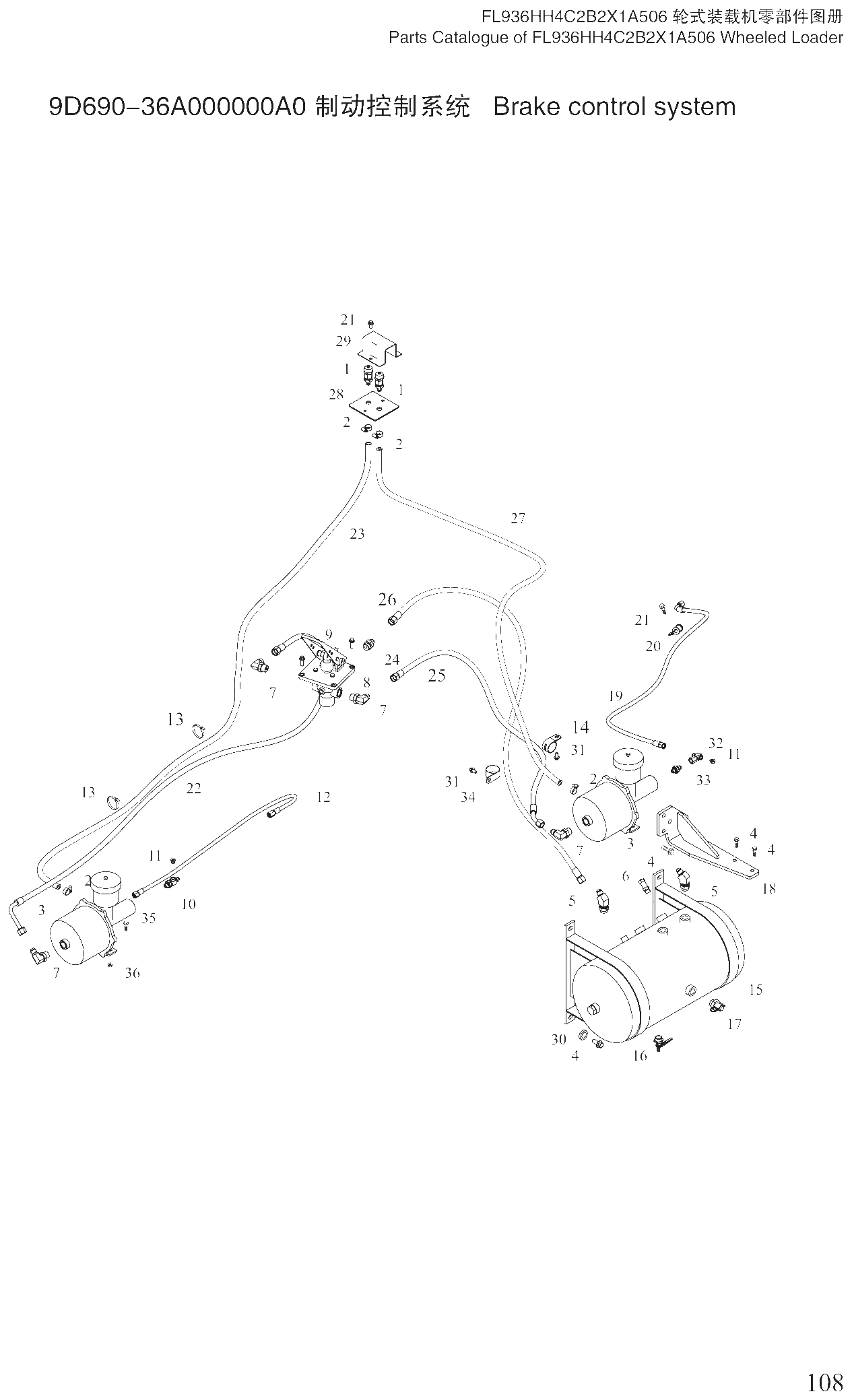

Система управления тормозами

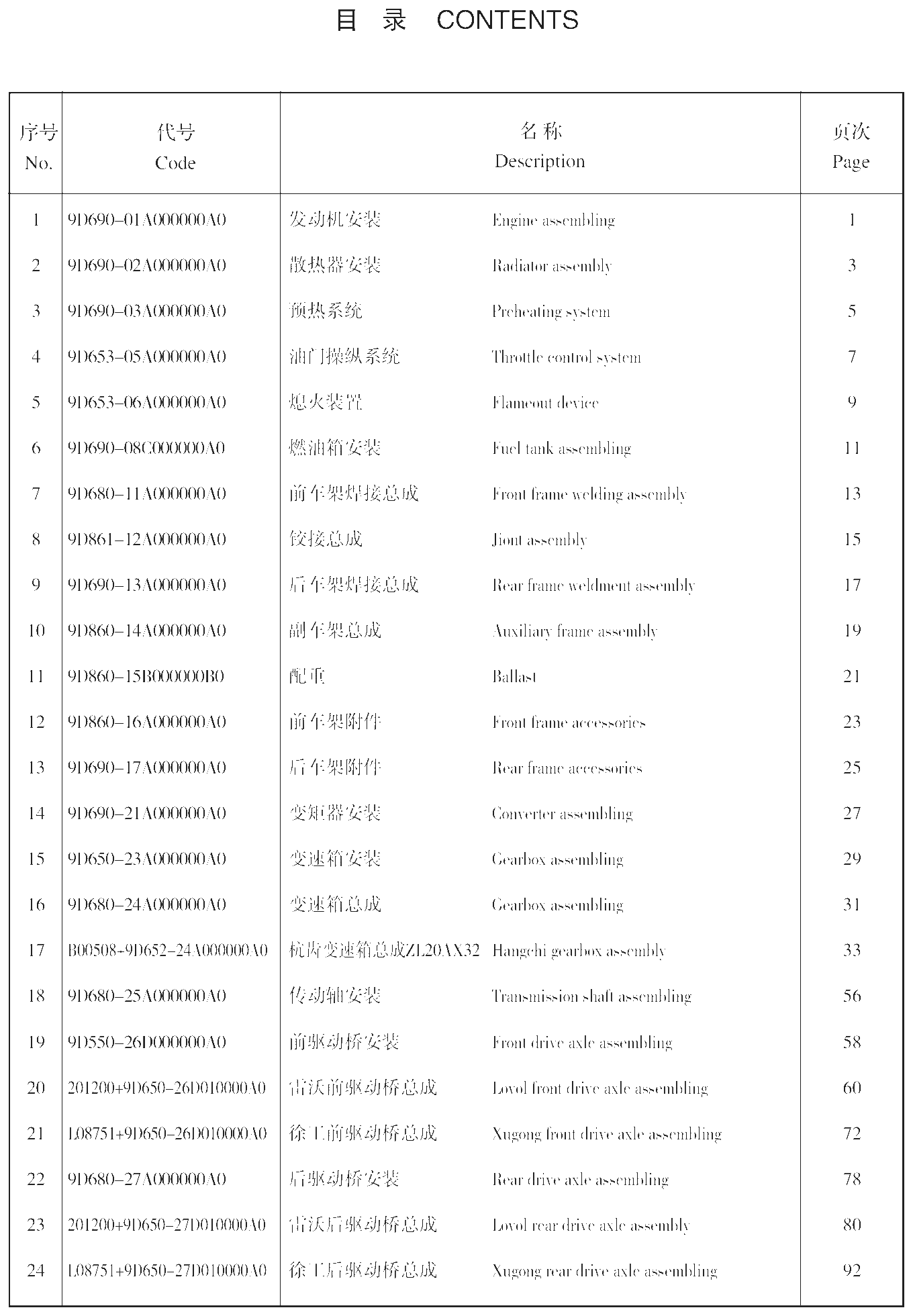

Содержание

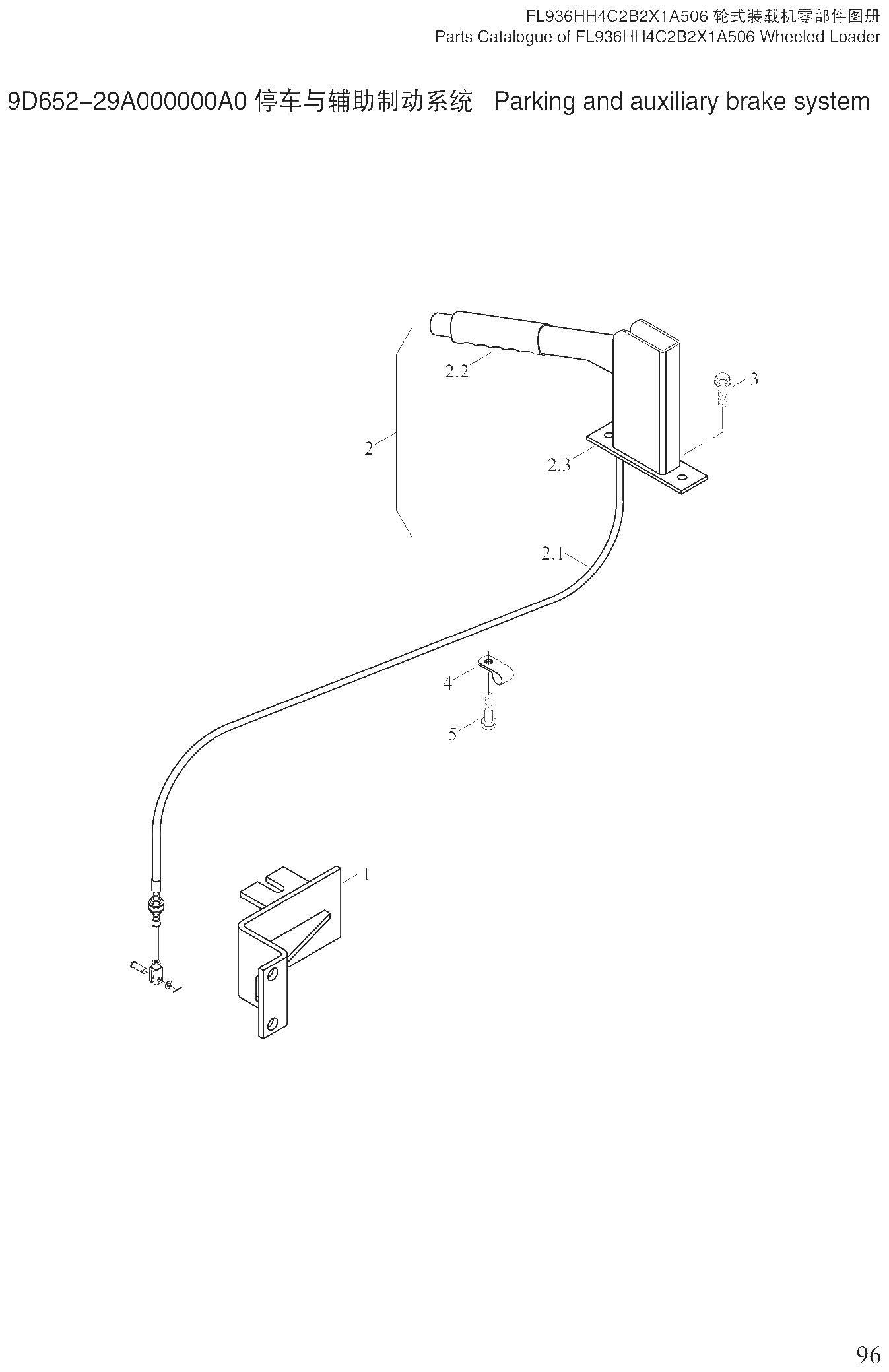

Стояночная и вспомогательная тормозная система

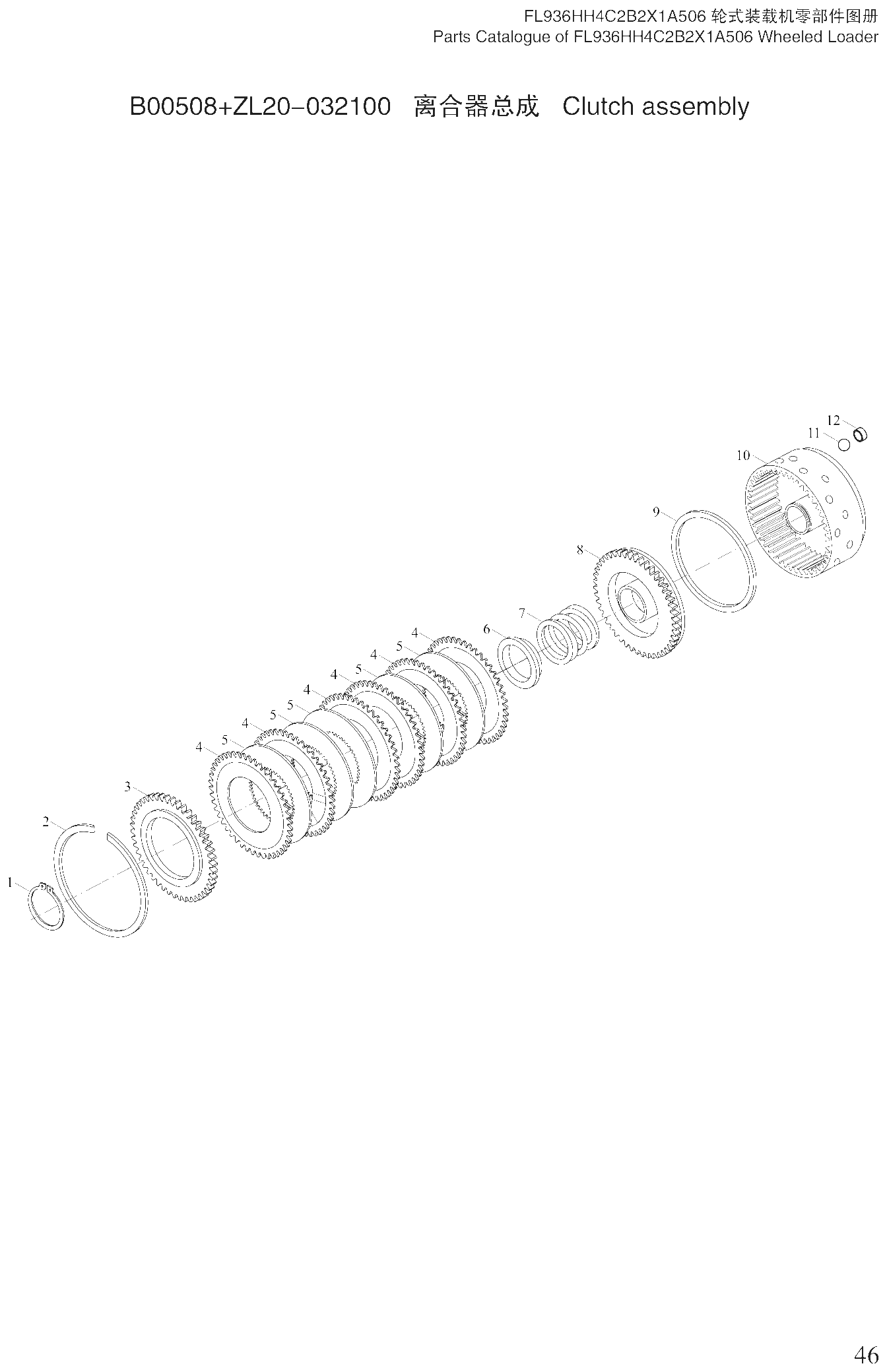

Сцепление в сборе

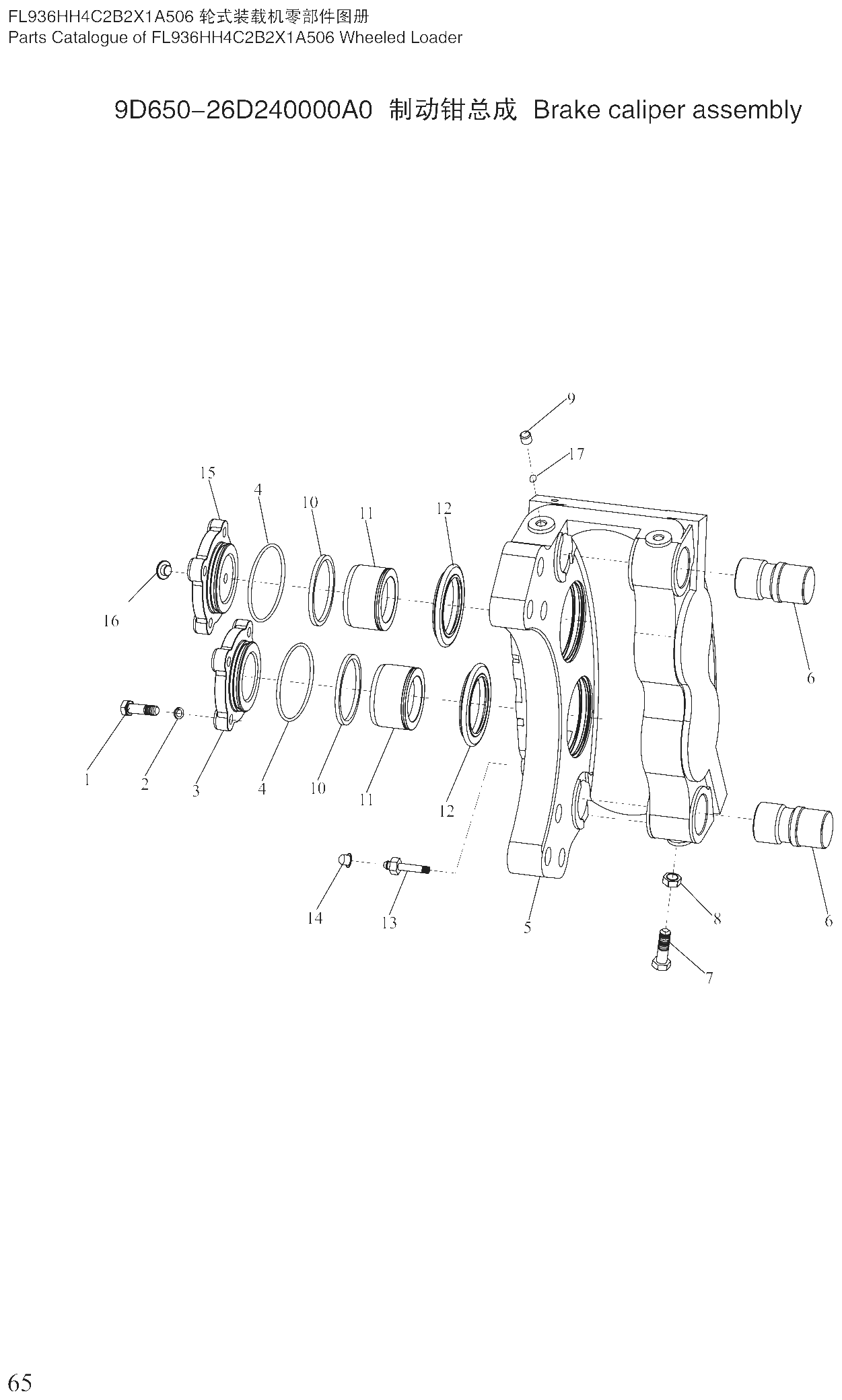

Тормозной суппорт в сборе

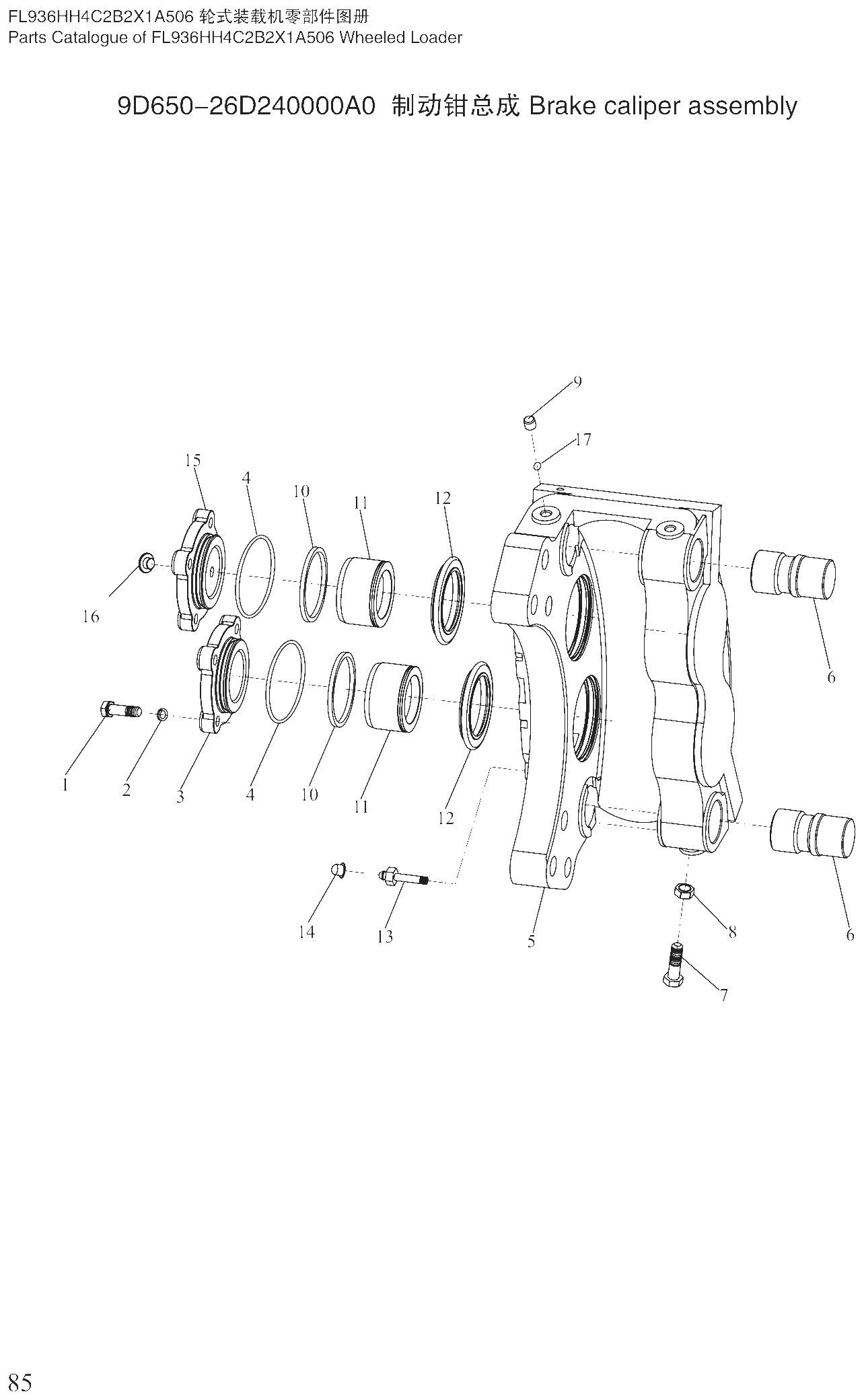

Тормозной суппорт в сборе 2

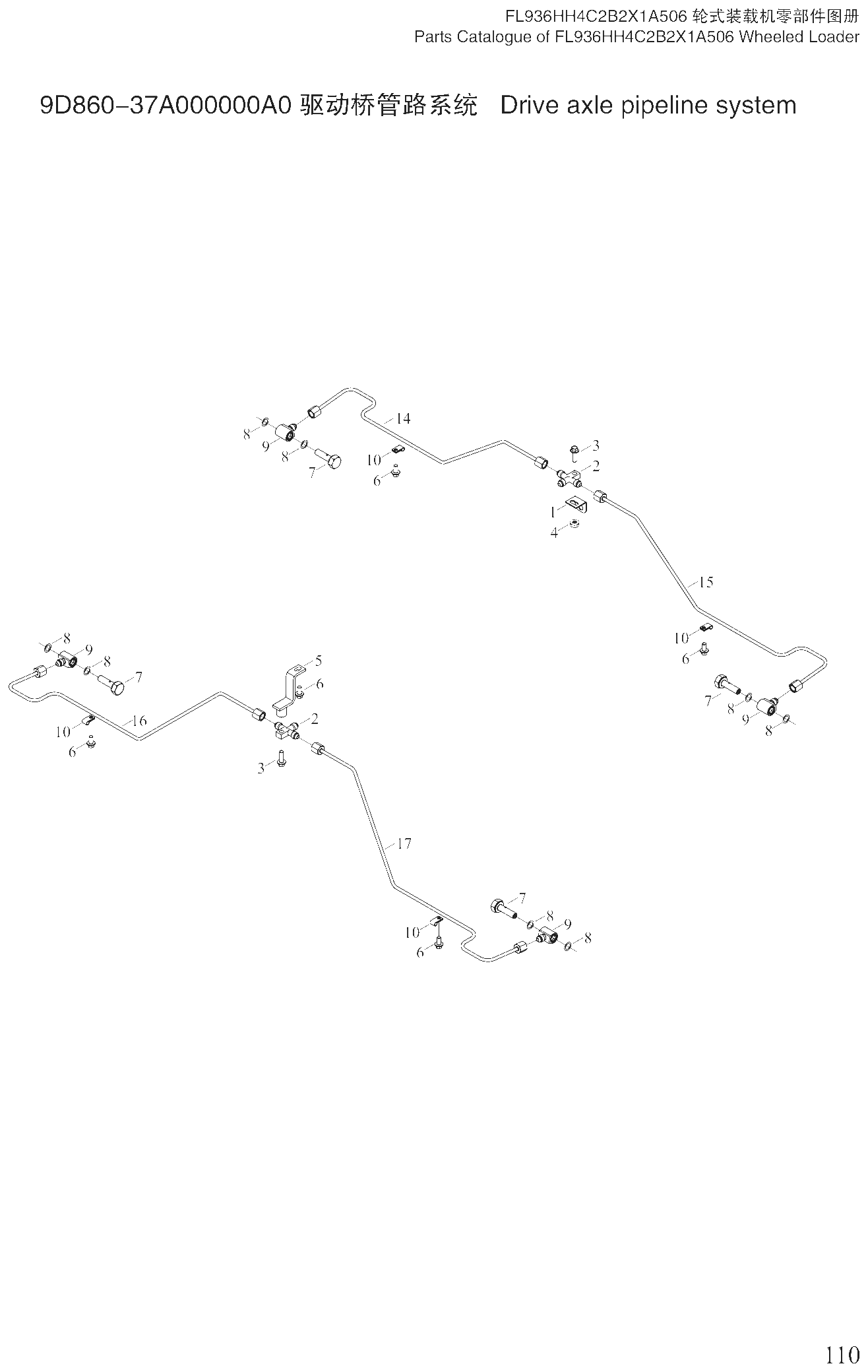

Трубопровод ведущего моста

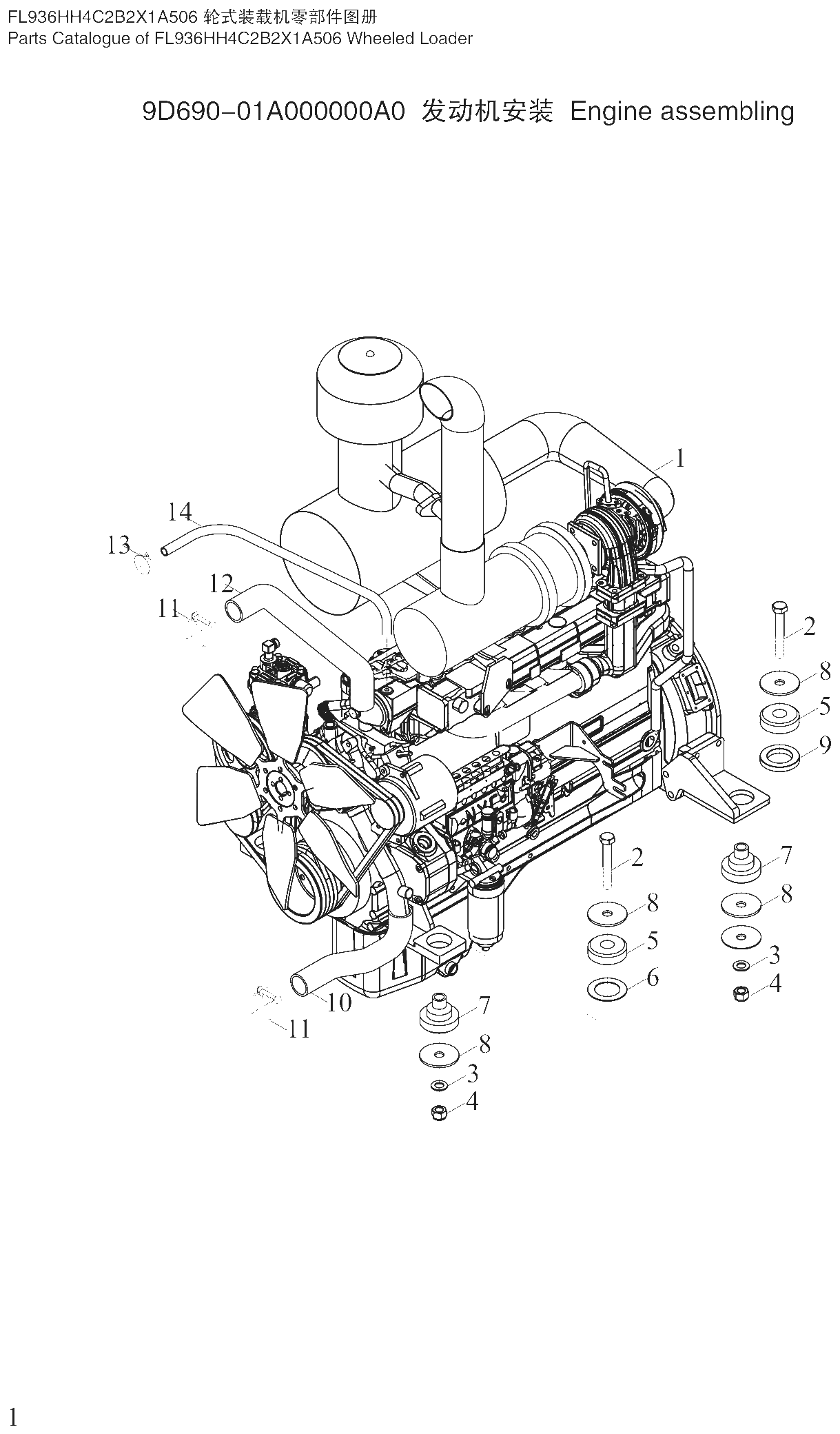

Установка двигателя

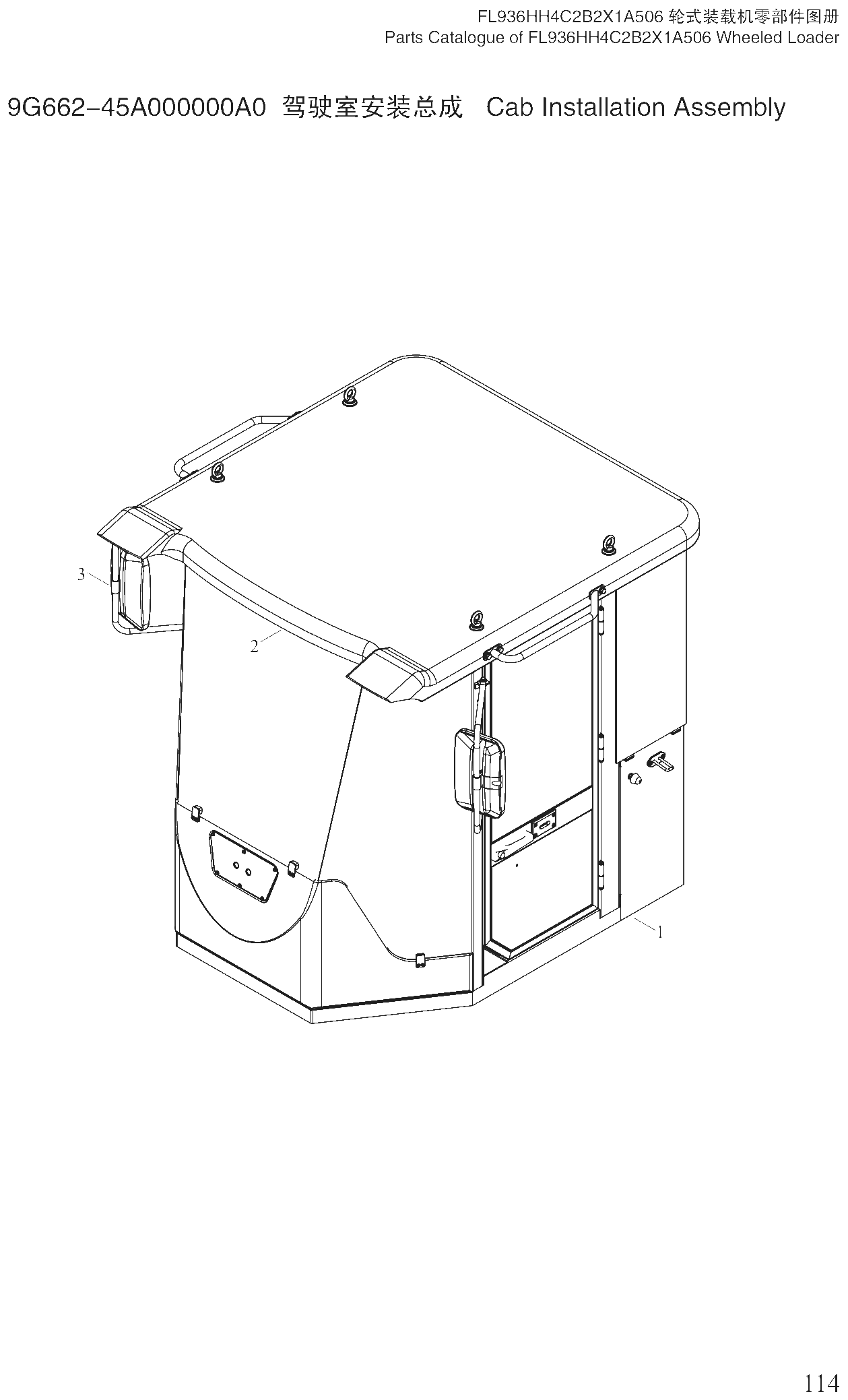

Установка кабины в сборе

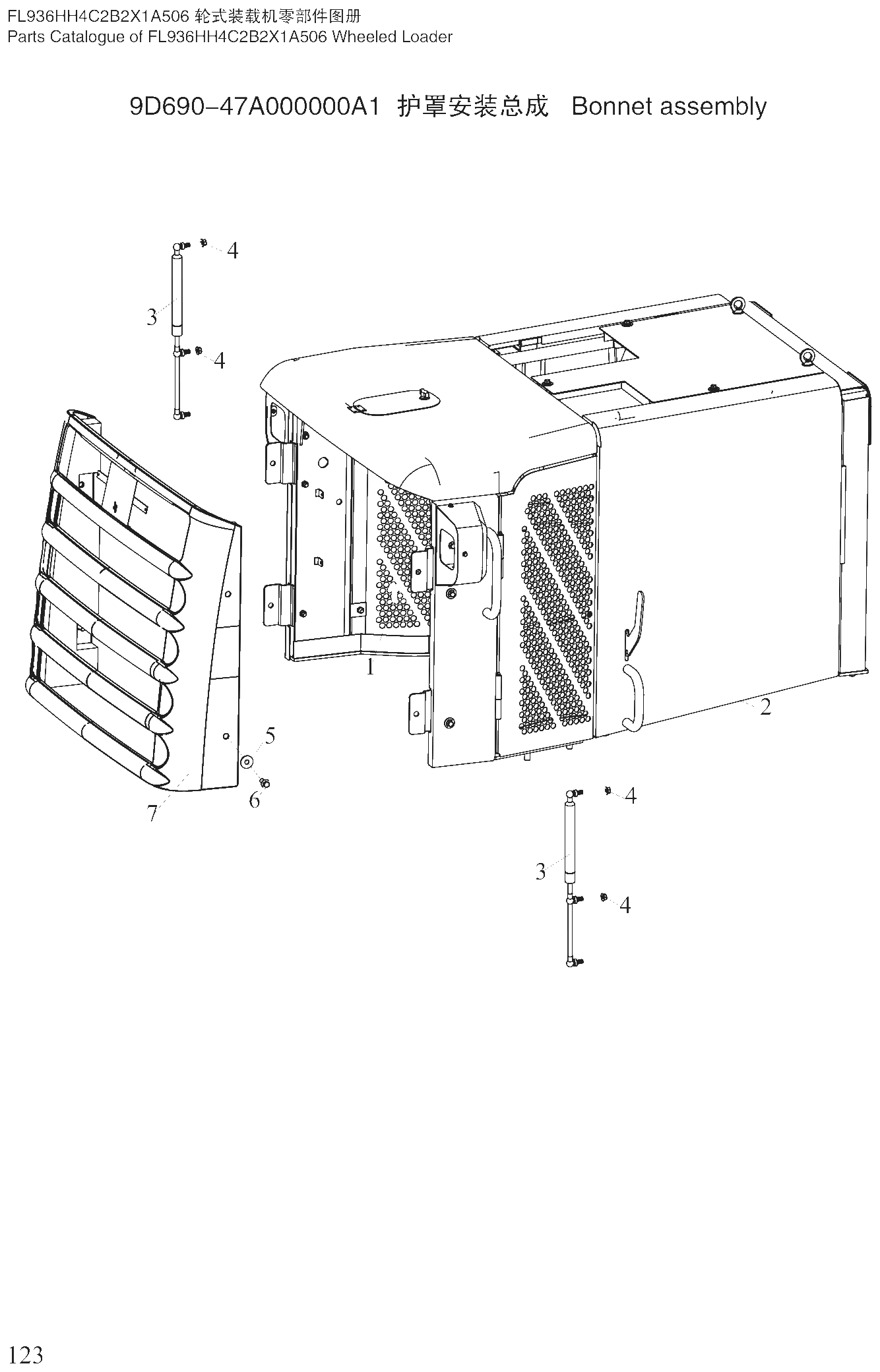

Установка кожуха в сборе

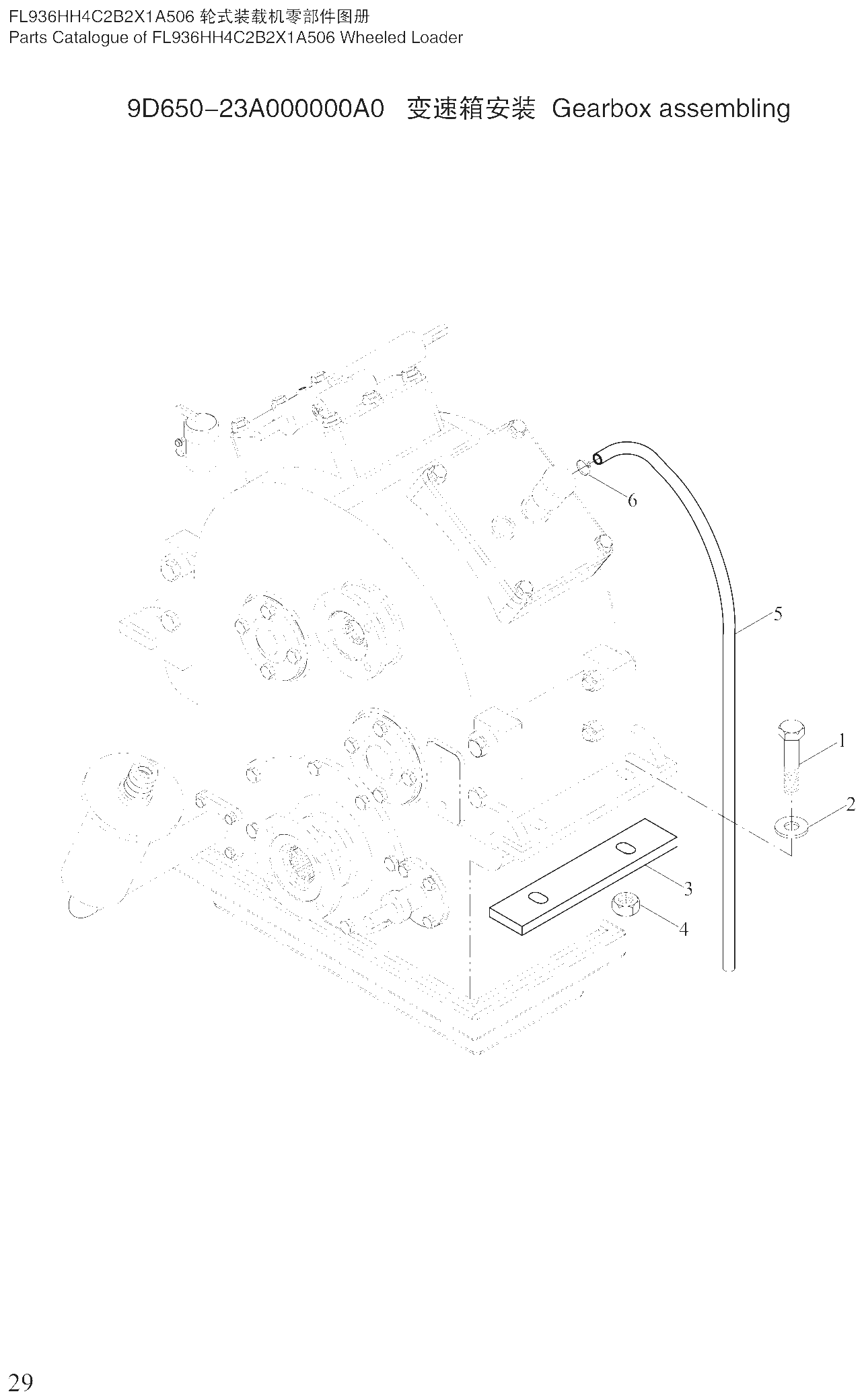

Установка коробки передач

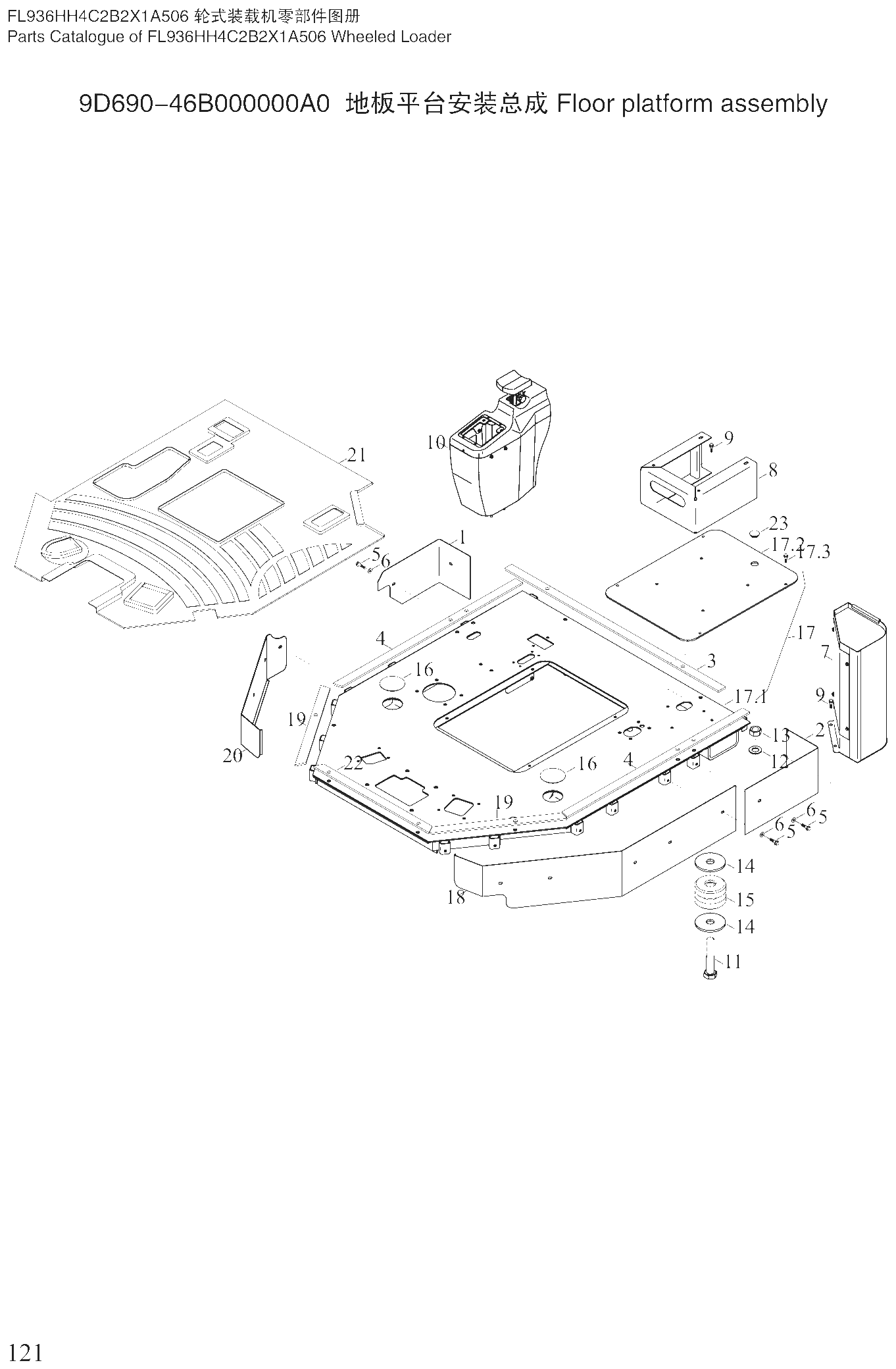

Установка пола в сборе

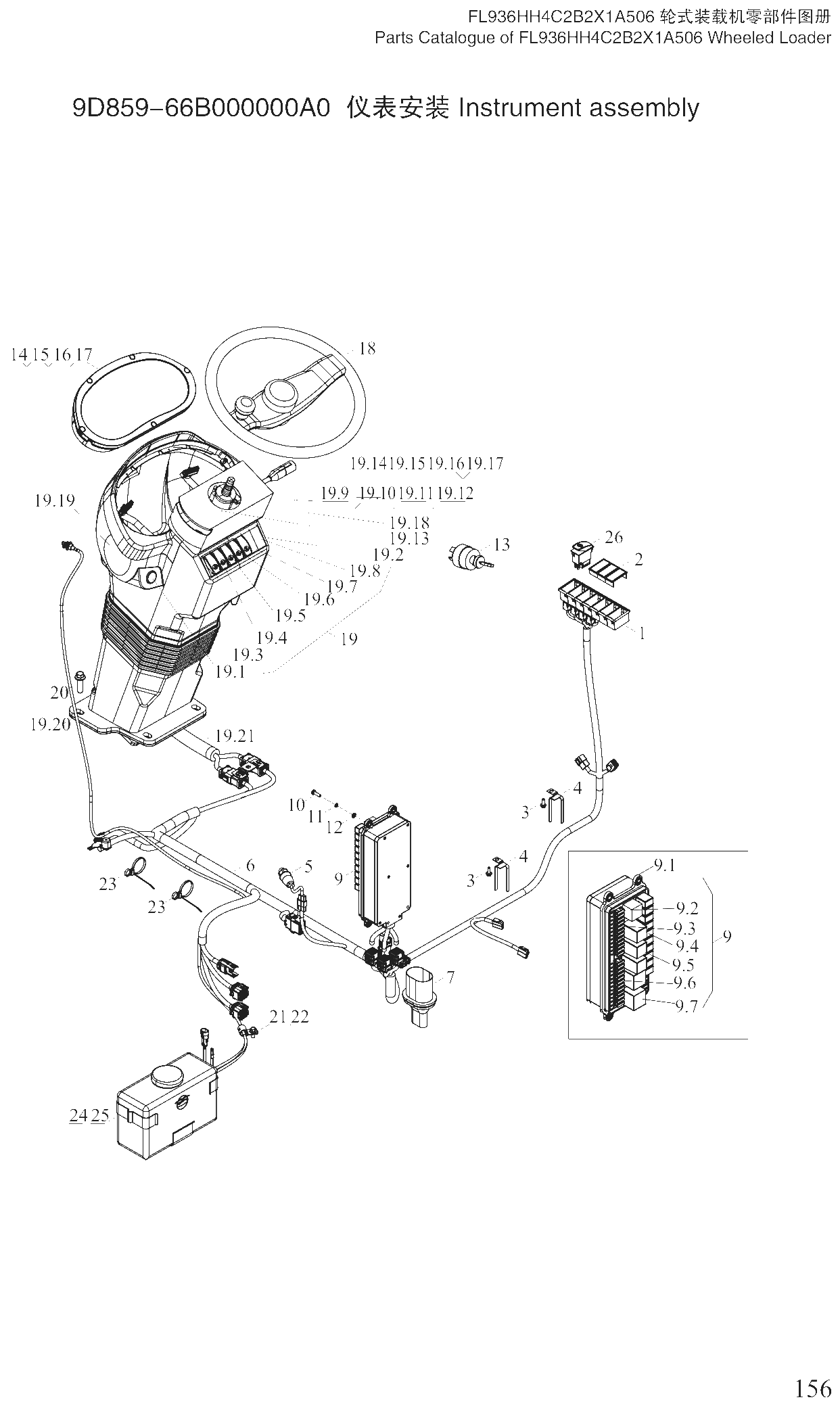

Установка приборов

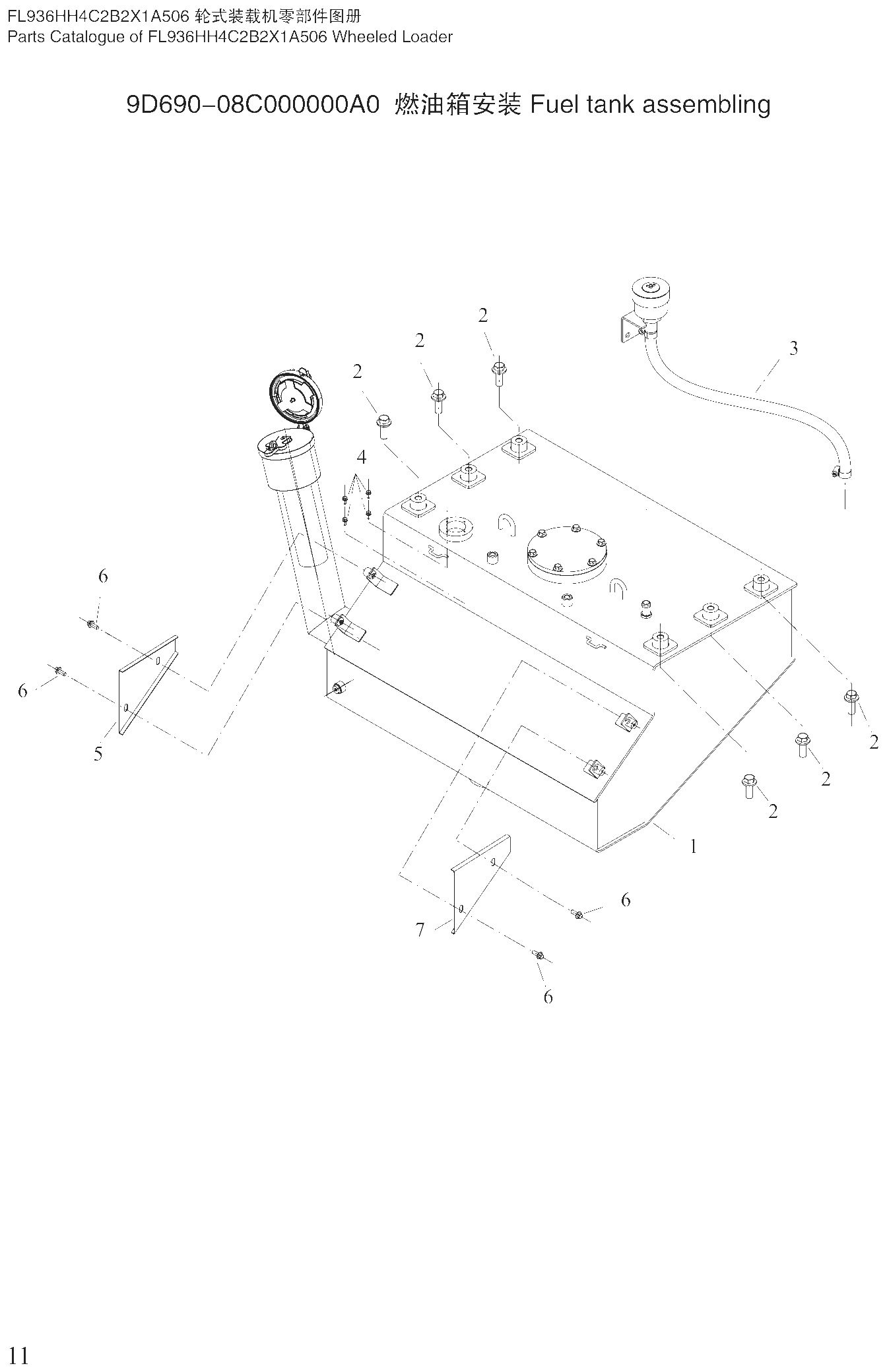

Установка топливного бака

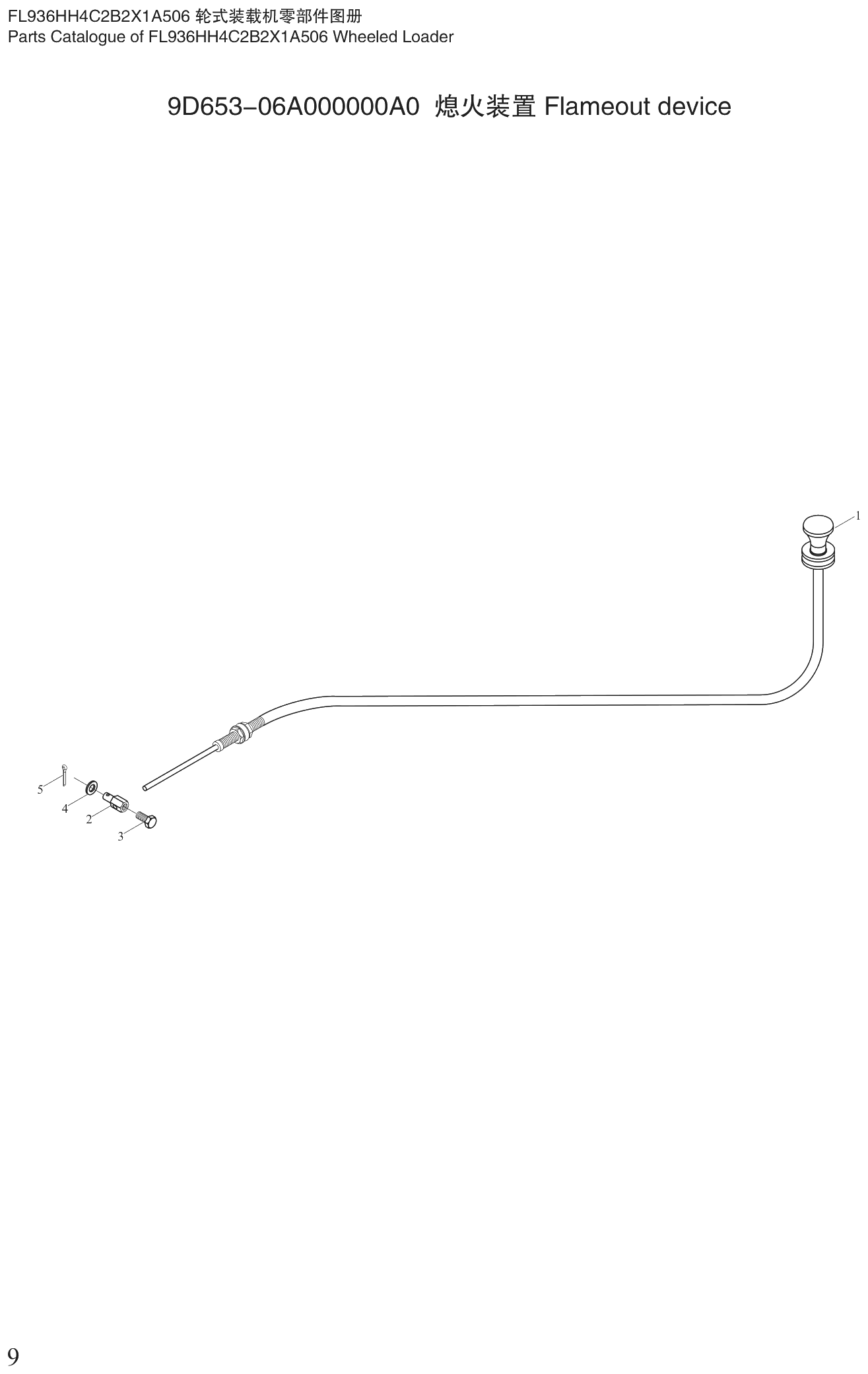

Устройство остановки двигателя

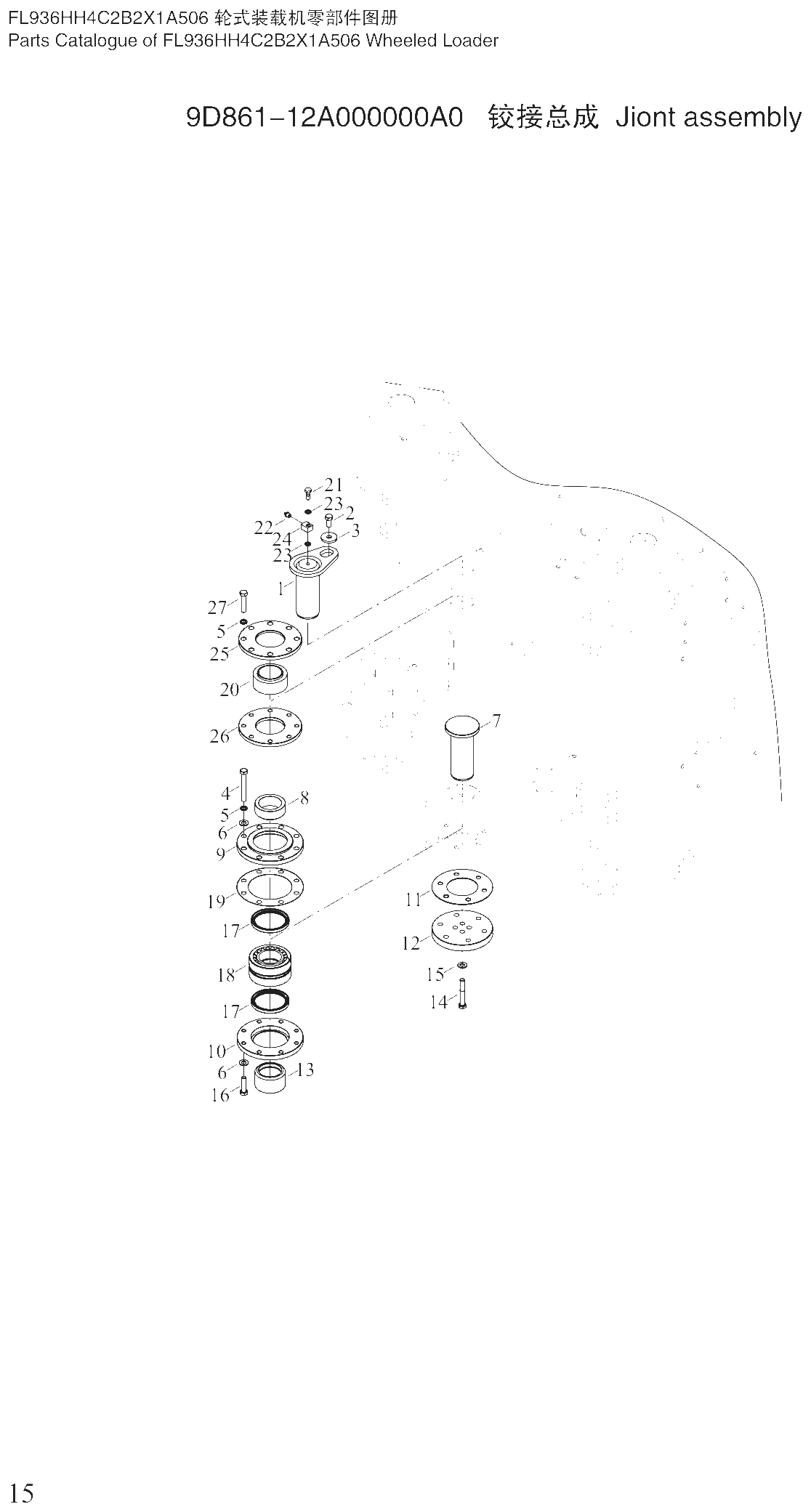

Шарнирное сочленение в сборе

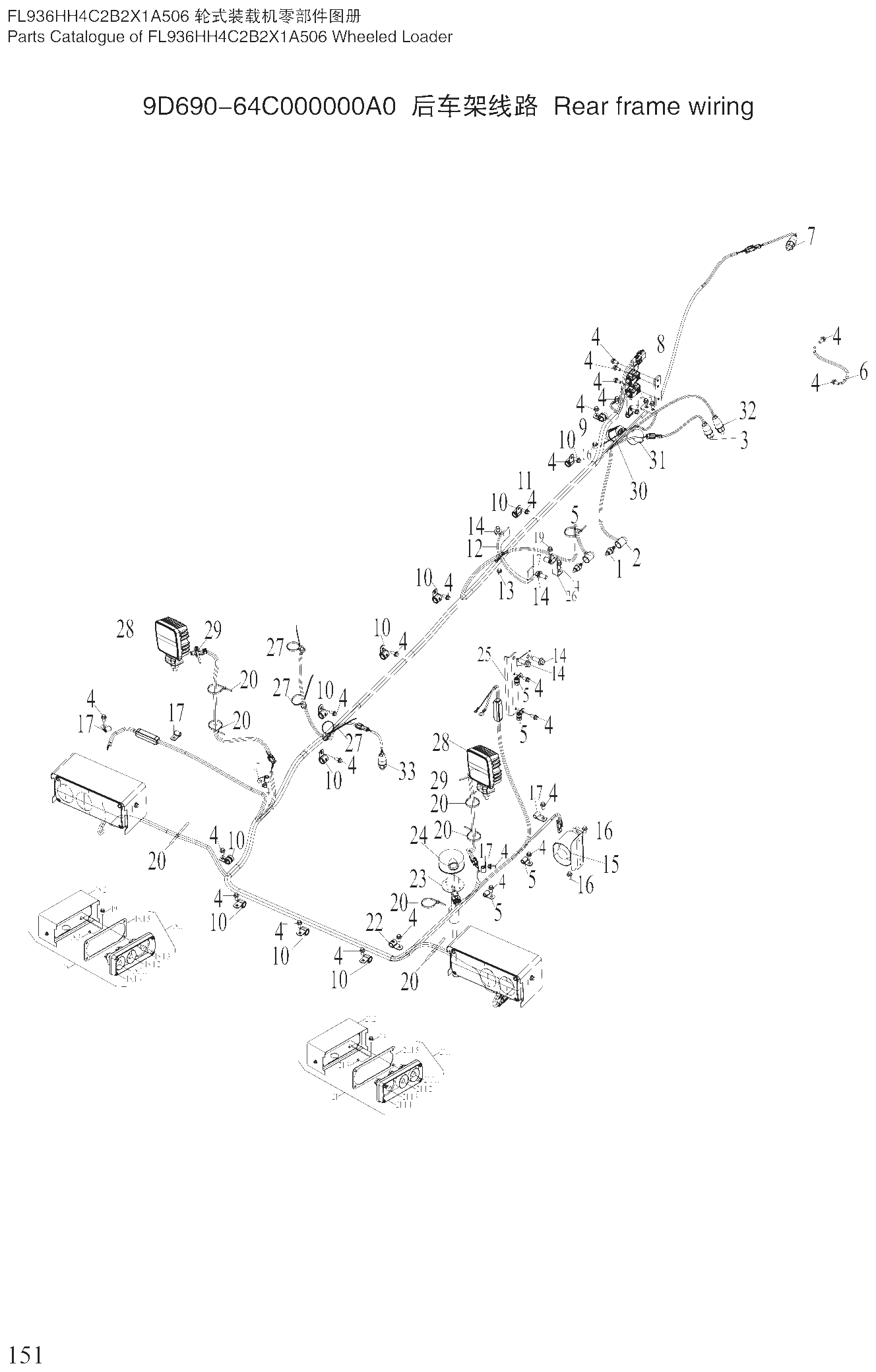

Электропроводка задней рамы

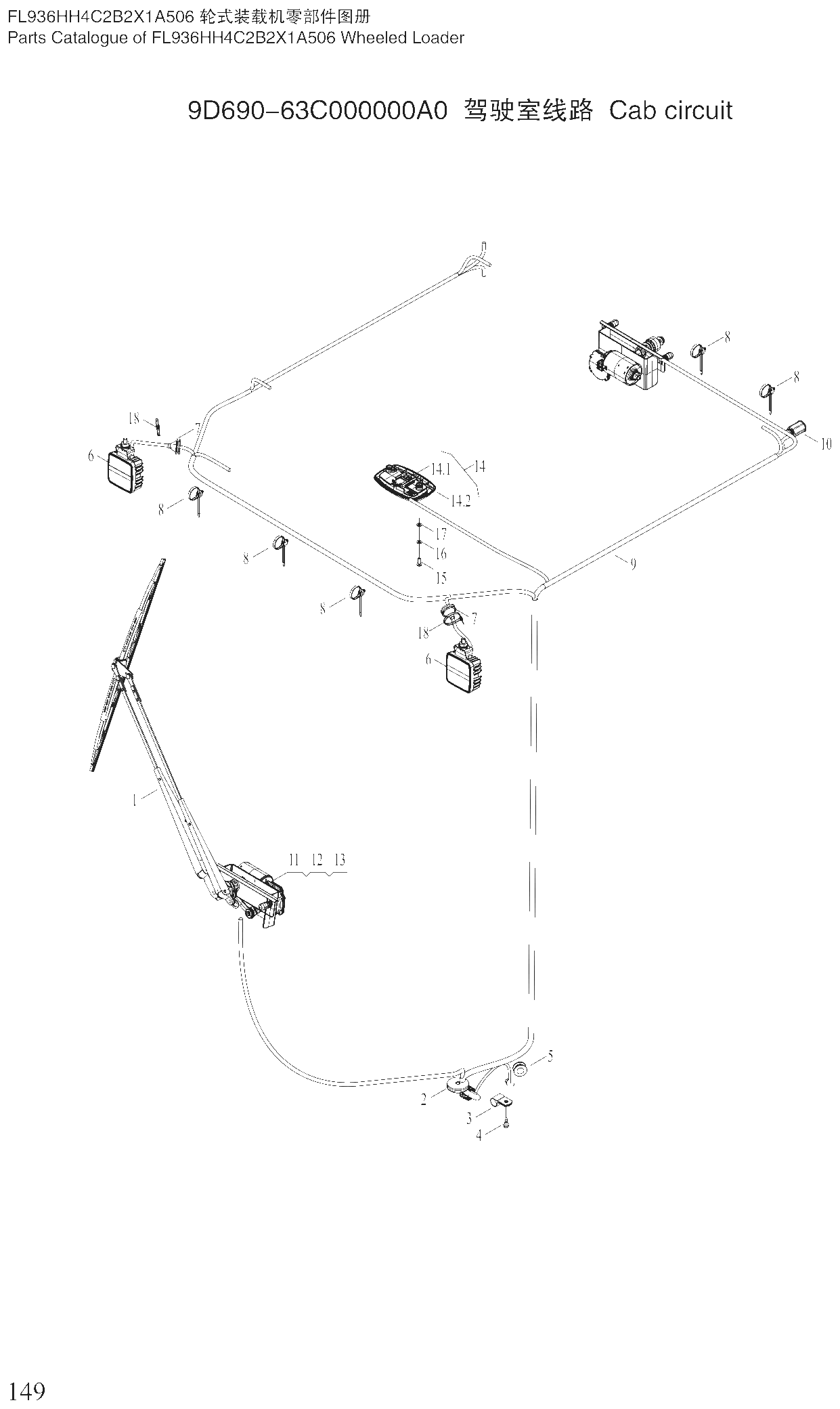

Электропроводка кабины

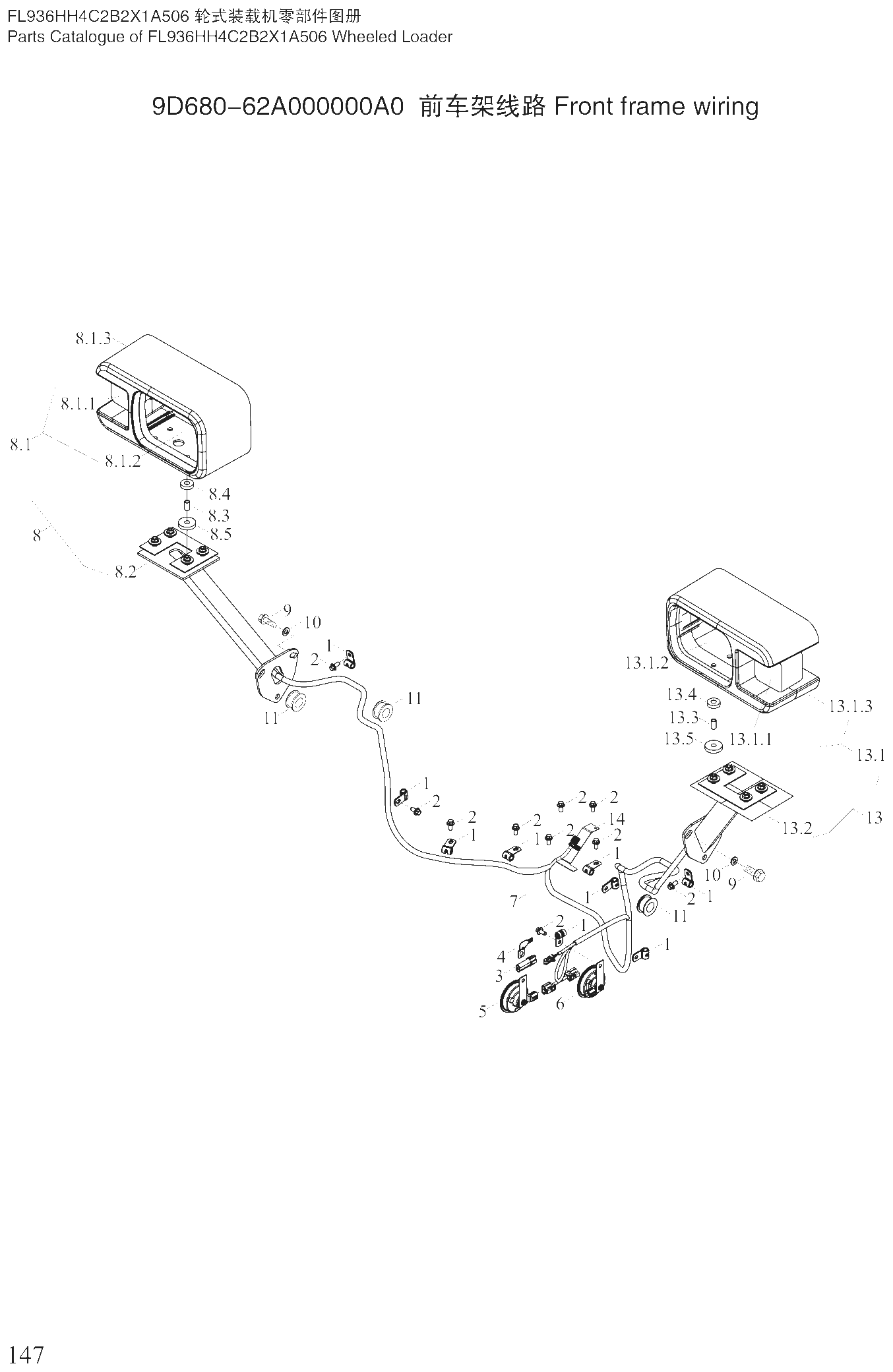

Электропроводка передней рамы
