Foton (Lovol) FL936F
Навесное рабочее оборудование
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
23 поз.- 15Узел в сбореАрт. 20Под заказ
- 1Левый палец ковша 2 Ф60X180Арт. 9D860-76A010000A0Под заказ
- 2Правый палец ковша 1 Ф60X180Арт. 9D860-76A020000A0Под заказ
- 3Арт. 9F850-76A000001A0× 6Под заказ
- 4Шайба большаяАрт. GBT96.1-16-A3L× 6Под заказ
- 5Палец коромысла 1 Ф60X175Арт. 9D860-76A030000A0Под заказ
- 6Палец коромысла 1 Ф85X255Арт. 9D860-76A050000A0Под заказ
- 7Нижний палец коромысла 1 Ф60X175Арт. 9D860-76A040000A0Под заказ
- 8Палец гидроцилиндра стрелы 2 Ф60X135Арт. 9D650-76C010000B0Под заказ
- 9Болт с фланцемАрт. GBT16674.1-M16X35-8.8-A3L× 2Под заказ
- 10Регулировочные прокладкиАрт. 9D650-76A000006A0× 2Под заказ
- 11

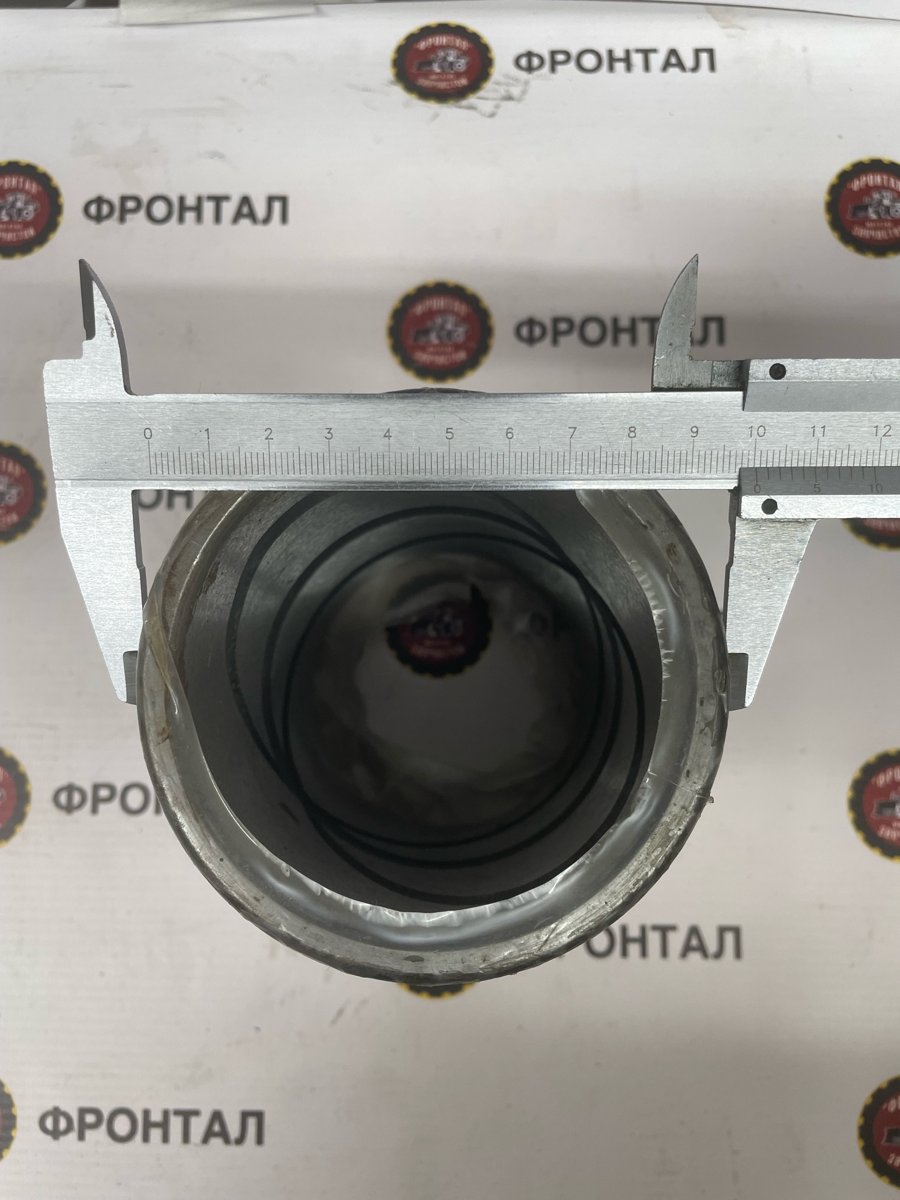

Втулка 85*100*140 коромысла средняя 9D650-76A000005A1Арт. 9D650-76A000005A1В наличии2 900 ₽ - 12Уплотнительное кольцоАрт. 9D650-76A060000A0× 2Под заказ
- 13Регулировочные прокладкиАрт. 9D650-76C000003A0× 10Под заказ
- 14Втулка гидроцилиндра стрелы 2 Ф60X52Арт. 9D650-76C000001A0Под заказ

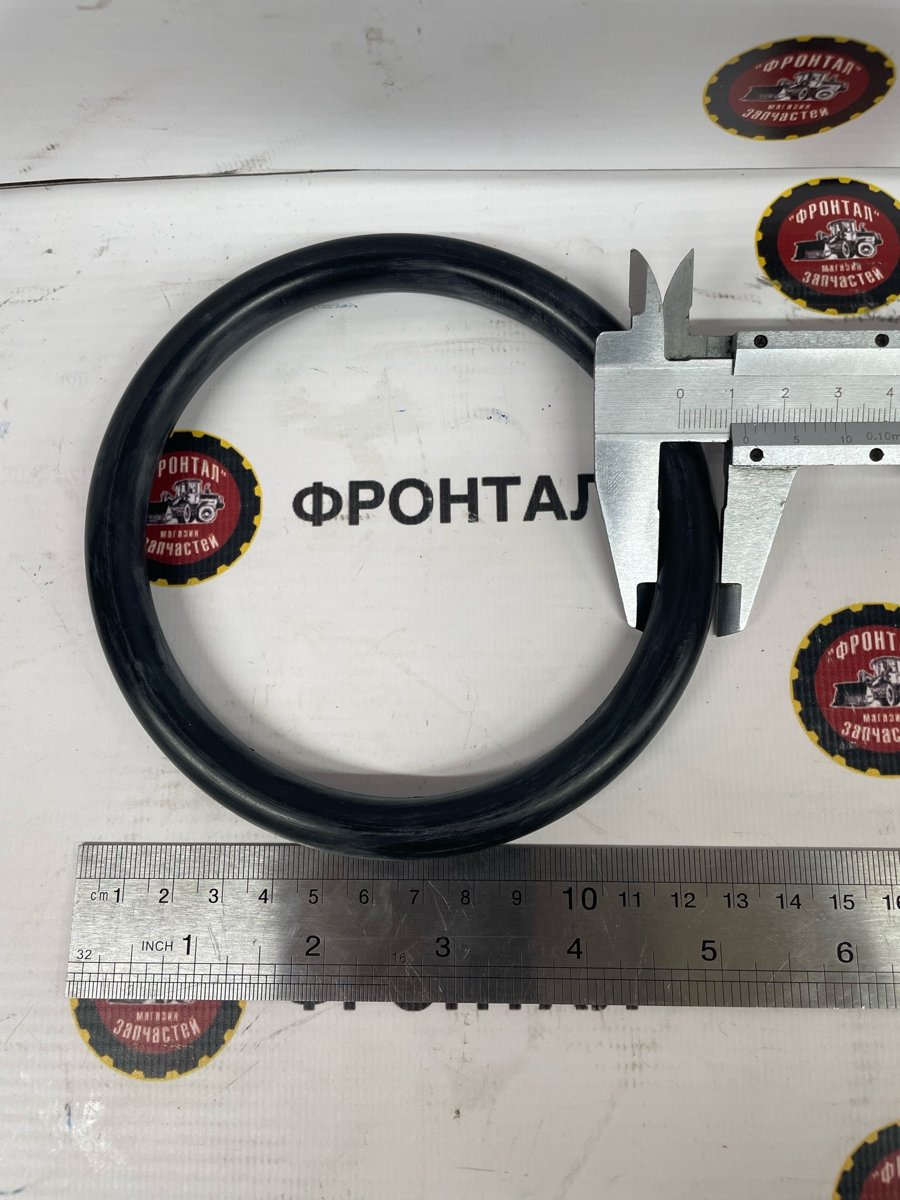

- 15Кольцо 86*117*16 уплотнительное пальца ковша LOVOL/FOTONАрт. 9D650-76A020000A0× 12В наличии215 ₽
- 16Уплотнительное кольцоАрт. 9D650-76C020000A0× 4Под заказ
- 17

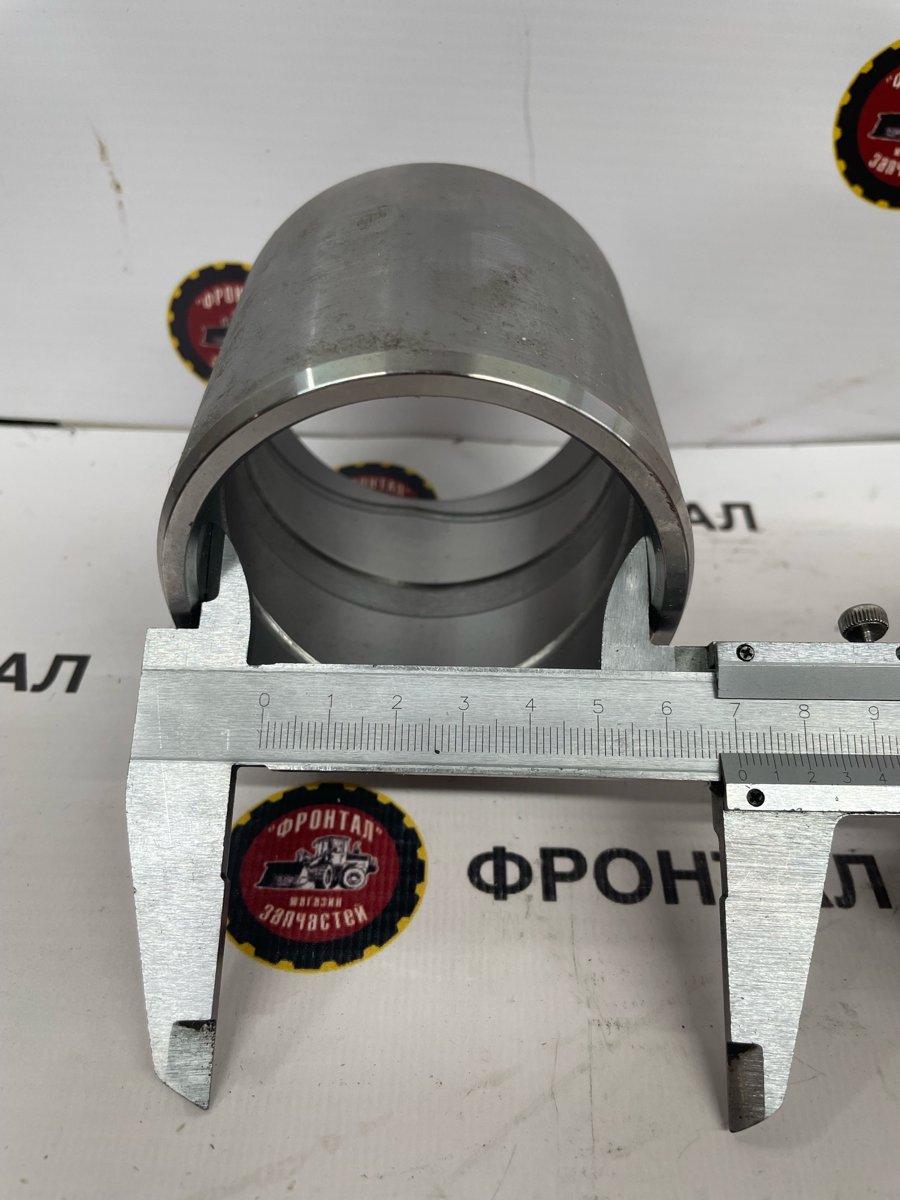

Втулка 70*82*76 пальца стрела/рама 9D860-76A000001A0 FL936HАрт. 9D860-76A000001A0В наличии1 400 ₽ - 18
Кольцо-пыльник ковша D-110*130*12 FL935Арт. 9D650-76A000002B0× 8В наличии250 ₽ - 19Втулка 2 Ф60X56Арт. 9D650-76A000003A0Под заказ
- 20Арт. JBT7940.1-M10X1× 8Под заказ
- 21Шайба Ф45X125Арт. 9B656-12A000004A0× 2Под заказ
- 22Втулка 2 Ф60X56Арт. 9D650-76A000003A1Под заказ
