Foton (Lovol) FL936F
Бортовой редуктор в сборе 2
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
33 поз.- 1ШтифтАрт. GBT119.2-12X26× 2Под заказ
- 2СтупицаАрт. 9D860-26A230001A0× 1Под заказ
- 3Водило в сбореАрт. B00549+LG950SM-03.02× 1Под заказ
- 4Гнездо сальникаАрт. 9D860-26A230010A0× 1Под заказ
- 5Арт. 9D650-26D231100A0× 1Под заказ
- 6Кольцо уплотнительноеАрт. GBT3452.1-122X3.55G× 1Под заказ
- 7Солнечная шестерняАрт. 9D650-26D231001A0× 1Под заказ
- 8Пробка резьбовая M12X1.25Арт. 9D650-26D230016A0× 1Под заказ
- 9Композитная уплотнительная прокладкаАрт. JBT982-12× 1Под заказ
- 10Тормозной дискАрт. 9D650-26D230003A0× 1Под заказ
- 11Ограничительный упорАрт. 9D650-26D230012A0× 1Под заказ
- 12Арт. 9D650-26D230008A0× 1Под заказ
- 13Кольцо уплотнительноеАрт. GBT3452.1-17.0X2.65G× 1Под заказ
- 14Стопорное кольцо валаАрт. GBT894.1-50× 1Под заказ
- 15Распорная втулкаАрт. 9F650-26B230017A0× 1Под заказ
- 16Гайка M75X2Арт. 9D650-26D230006A0× 1Под заказ
- 17Болт M8X1Арт. 9D650-26D230015A0× 2Под заказ
- 18Коническая втулкаАрт. 9D650-26D230009A0× 1Под заказ
- 19Болт M18X2Арт. 9D650-26D230014A0× 16Под заказ
- 20Конический роликоподшипникАрт. GBT297-32024× 1Под заказ
- 22Пробка M24X1.5Арт. 9D650-26D010002A0× 1Под заказ
- 23Композитная уплотнительная прокладкаАрт. JBT982-24× 1Под заказ
- 24Болт M16X1.5X30Арт. 9D650-26D230017A0× 12Под заказ
- 25Шайба пружинная одновитковаяАрт. GBT93-16× 12Под заказ
- 26Кольцо уплотнительное 286X3Арт. 9D650-26D230018A0× 1Под заказ
- 21Шайба пружинная одновитковаяАрт. GBT93-18× 16Под заказ
- 27

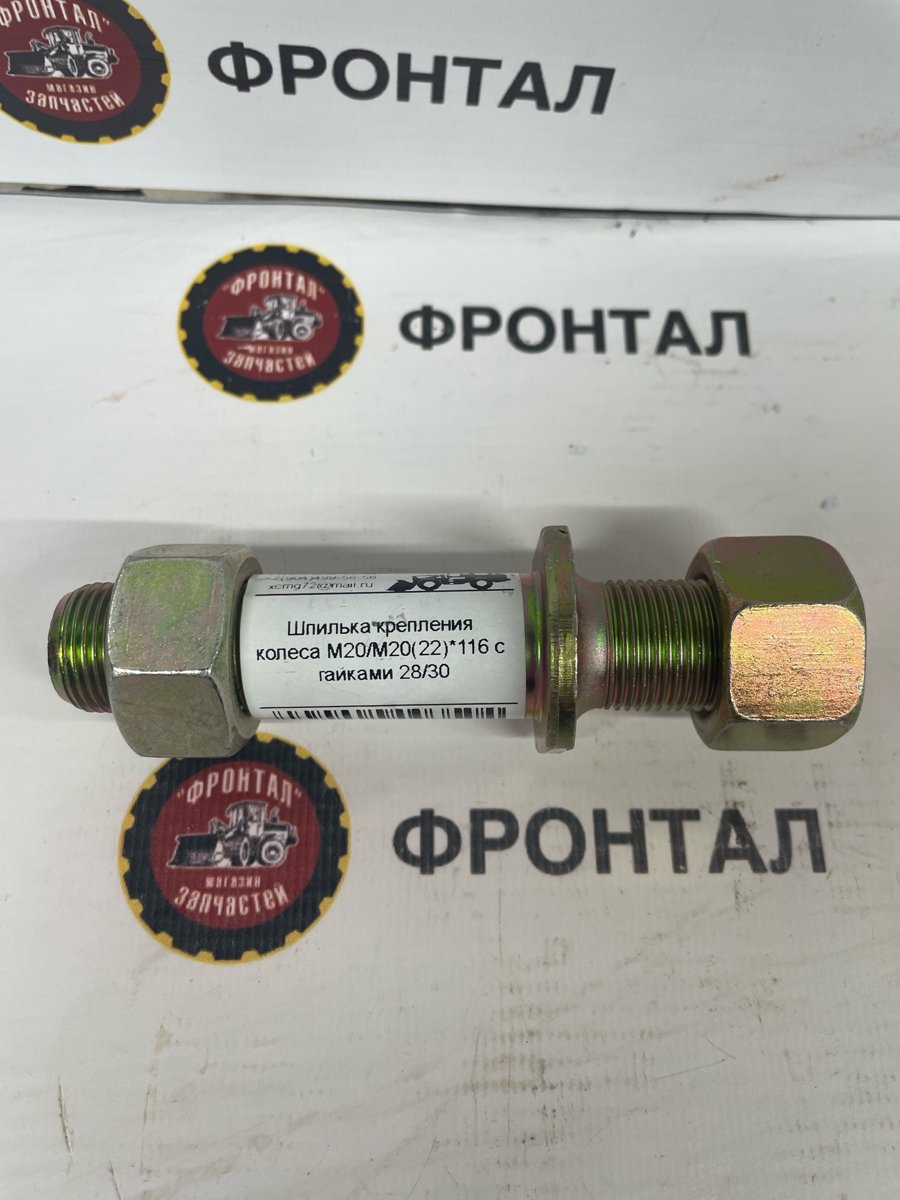

Шпилька крепления колеса 9D650-26D230013A0 FL936HАрт. 9D650-26D230013A0× 12В наличии500 ₽ - 28Шайба пружинная одновитковаяАрт. GBT93-20× 12Под заказ
- 29Гайка шестигранная тип 1Арт. GBT6171-M20X1.5-10× 12Под заказ
- 30Конический роликоподшипникАрт. GBT297-32022× 1Под заказ
- 31МаслоотражательАрт. 9D860-26A230011A0× 1Под заказ
- 32МанжетаАрт. GBT9877.1-B140X170X15D× 1Под заказ
- 33МанжетаАрт. GBT9877.1-FB140X170X15D× 1Под заказ
