Yituo Luoyang ZL30-II
ВХОДНОЙ ВАЛ КОРОБКИ ПЕРЕДАЧ В СБОРЕ
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
36 поз.- 25Ограничительная прокладкаАрт. ZL20-032006× 4Под заказ
- 17Пружина КПП BS428 ZL20-032108Арт. ZL20-032108× 1В наличии360 ₽
- 18
Поршень BS428 ZL20-032106Арт. ZL20-032106× 1В наличии4 500 ₽ - 19Уплотнительное кольцоАрт. ZL20-032107× 1Под заказ
- 20
Кольцо 65*3.1 (GB1235-76)Арт. GB1235-76× 1В наличии50 ₽ - 21Корпус сцепления в сбореАрт. ZL20-032105× 1Под заказ
- 22Арт. GB308-89× 1Под заказ
- 23Седло клапанаАрт. ZL20-032109× 1Под заказ
- 24Шестерня КПП BS428 ZL20-032010X1 (Z=46) входного валаАрт. ZL20-032010X1× 1В наличии4 800 ₽
- 16Опора пружиныАрт. ZL20-032110× 1Под заказ
- 26Болт M22X55Арт. GB5783-86× 8Под заказ
- 27ПалецАрт. GB119-86× 2Под заказ
- 28ВтулкаАрт. ZL20-032004× 1Под заказ
- 29
Поршень ГМП ZL20-032003Арт. ZL20-032003× 1В наличии800 ₽ - 30Кольцо плунжера ф52Арт. CA10-3509164-A× 2Под заказ
- 31
Пластина КПП BS428 ZL20-032002Арт. ZL20-032002× 1В наличии400 ₽ - 32Запорный клапанАрт. ZL20-032001× 1Под заказ
- 33Болт M22X55Арт. GB5783-86× 2Под заказ
- 7Пробка 9Арт. ZL20-032009× 1Под заказ
- •Шестерня входного вала КПП BS428 , 33 зуб. ZL20-032007X1Арт. ZL20-032007X1× 1В наличии2 600 ₽
- •Шестерня (Z=49)Арт. ZL20-032010Z1× 1Под заказ
- 1Гайка M20x1.5Арт. GB810-76× 1Под заказ
- 2Стопорная шайба 27Арт. GB858-88× 1Под заказ
- 3Шайба 10Арт. GB97.1-85× 1Под заказ
- 4Фланец в сбореАрт. ZL20-030061× 1Под заказ
- 5Подшипник 2007124EАрт. GB297-84× 2Под заказ
- 6Вал входной КПП BS428 ZL20-032008Арт. ZL20-032008× 1В наличии6 000 ₽
- •

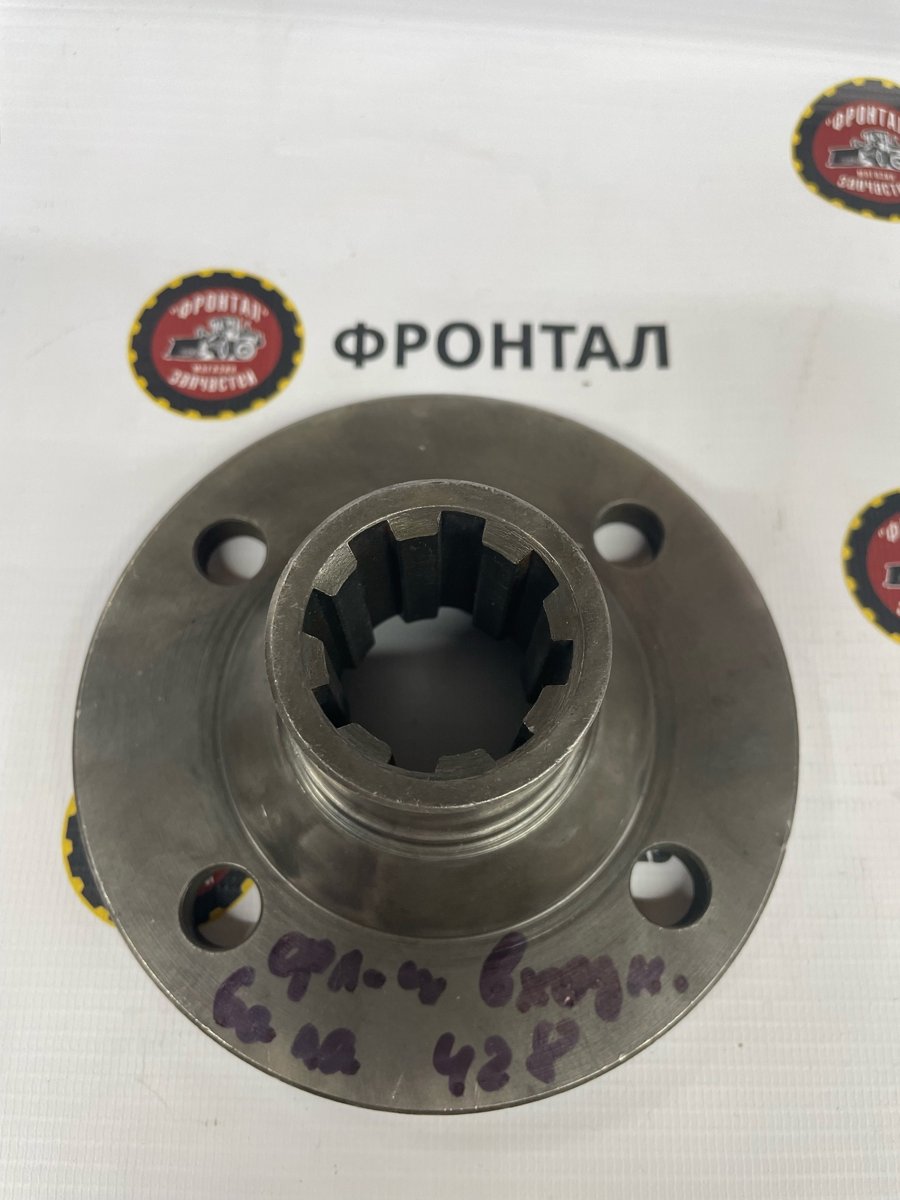

Фланец в сбореАрт. ZL20-030061X1× 1Под заказ - 8Кольцо 55Арт. GB893.2-86× 2Под заказ
- 9Подшипник 7512Арт. GB297-89× 2Под заказ
- 10Шестерня (Z=38)Арт. ZL20-032007× 1Под заказ
- 11
Кольцо zl20-032101 (d=184)Арт. ZL20-032101× 1В наличии450 ₽ - 12
Блок фрикционов ГМКП ZL20-032102 4110000038180Арт. ZL20-032102× 1В наличии3 400 ₽ - 13
Диск наружный (фрикционный) ZL20-032104Арт. ZL20-032104× 6В наличии1 200 ₽ - 14
Муфта скользящая высокой и низкой передачи КПП BS428Арт. ZL20-030019× 5В наличии3 800 ₽ - 15Стопорное кольцо 30Арт. GB893-86× 1Под заказ
