XCMG ZL50GL
Переднее шасси в сборе
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
56 поз.- 34Нижняя крышкаАрт. 250400147× 1Под заказ
- 22Шайба 10 (GB/T97.1-2002)Арт. 805300017× 8Под заказ
- 23Шайба пружинная 10Арт. 805301284× 8Под заказ
- 24Болт M10x35 (GB/T5783-2000)Арт. 805000062× 8Под заказ
- 25Левый брызговикАрт. 253000634× 1Под заказ
- 26Палец цилиндра стрелы передней рамы -Арт. 252100574× 2Под заказ
- 26ПалецАрт. 252102685× 2Под заказ
- 27Задняя палец рулевого управленияАрт. 252100931× 2Под заказ
- 28Распорная втулкаАрт. 251500117× 1Под заказ
- 29Уплотнительное кольцо B100x125x12 (GB/T9877.1-1988)Арт. 803164083× 2Под заказ
- 30Болт M16x55Арт. 805000410× 8Под заказ
- 31Крышка подшипникаАрт. 250400148× 1Под заказ
- 32Регулировочная шайбаАрт. 251500116× 1Под заказ
- 33Подшипник роликовый конический 7517EАрт. 800500278× 4Под заказ
- 21Левая кронштейн фонаряАрт. 252103046× 1Под заказ
- 35Шайба 18 (GB/T97.1-2002)Арт. 805300060× 4Под заказ
- 36Болт M18x1.5x65Арт. 805002103× 4Под заказ
- 37Верхний палец сочлененияАрт. 251400419× 1Под заказ
- 38Втулка валаАрт. 251400266× 1Под заказ
- 39Болт M20*2.5*40 сочленения полурам XCMG твердость 8.8Арт. 805000281× 5Под заказ
- 40Шайба 20Арт. 805301287× 5Под заказ
- 41ШайбаАрт. 250400150× 1Под заказ
- 42Нижний палец сочлененияАрт. 252100484× 1Под заказ
- 43

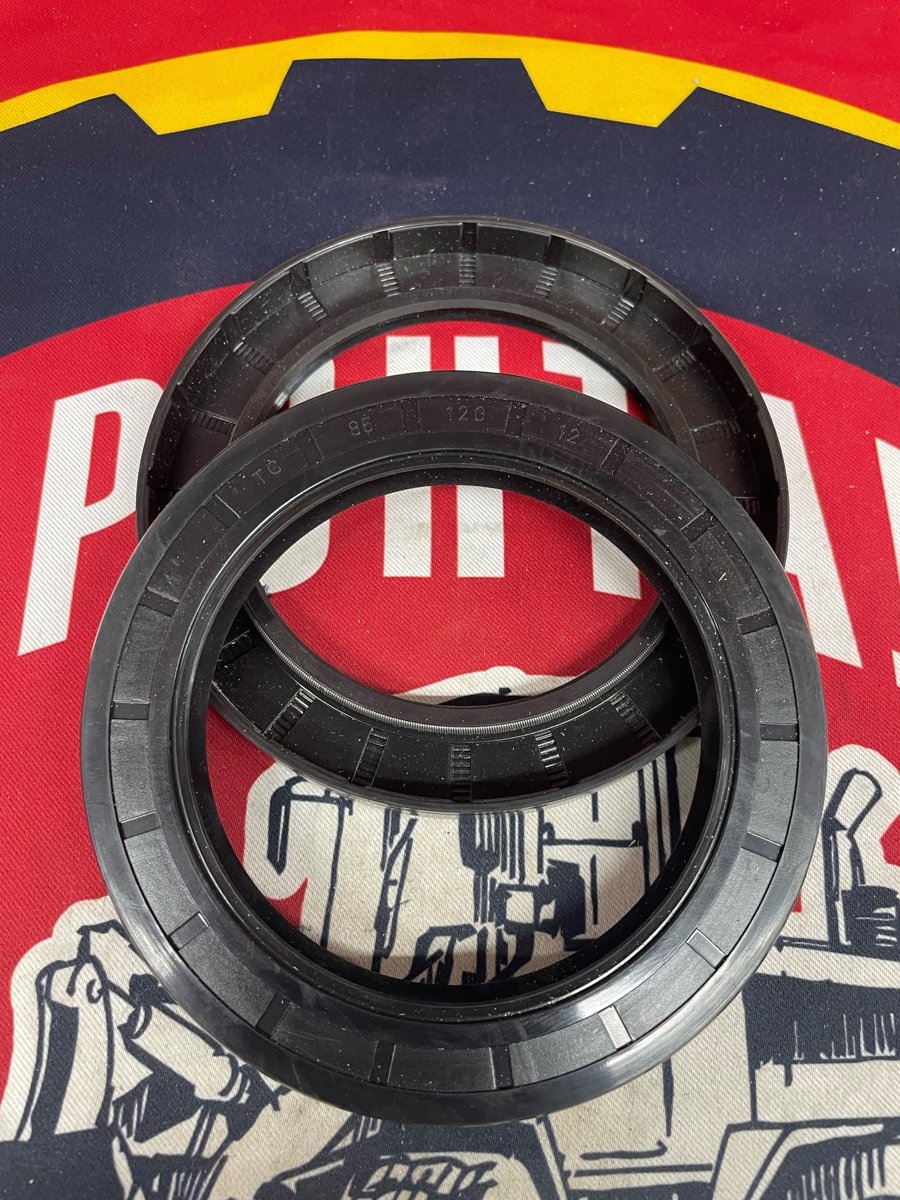

Сальник 85*120*12 803164082Арт. 803164082× 2В наличии150 ₽ - 44Болт M12x100Арт. 805000573× 12Под заказ
- 45Верхний фланецАрт. 252100482× 1Под заказ
- 46Фланец нижнего пальца нижний ZL50GАрт. 252100483× 1Под заказ
- 47Распорная втулкаАрт. 251400422× 1Под заказ
- 12Правый кронштейн фонаряАрт. 252108146× 1Под заказ
- 2Шайба 8 (GB/T97.1-2002)Арт. 805301353× 12Под заказ
- 3Болт M8x20 (GB/T5783-2000)Арт. 805000018× 16Под заказ
- 4Гайка M8 (GB/T6170-2000)Арт. 805200045× 8Под заказ
- 5Шайба пружинная 8Арт. 805301283× 8Под заказ
- 6Резиновая прокладкаАрт. 253000641× 2Под заказ
- 7ПластинаАрт. 253000640× 2Под заказ
- 8Правый брызговикАрт. 253000638× 1Под заказ
- 9Болт M12x35 (GB/T5783-2000)Арт. 805000048× 6Под заказ
- 10Шайба 12 (GB/T93-1987)Арт. 805301285× 20Под заказ
- 11Шайба 12 (GB/T97.1-2002)Арт. 805300020× 20Под заказ
- 12Правый кронштейн фонаряАрт. 252103047× 1Под заказ
- 12Правый кронштейн фонаряАрт. 252102184× 1Под заказ
- 12Правый кронштейн фонаряАрт. 252102198× 1Под заказ
- 1Передняя крышкаАрт. 252101728× 1Под заказ
- 12Правый кронштейн фонаряАрт. 252108147× 1Под заказ
- 13Передняя рамаАрт. 252101861× 1Под заказ
- 13Передняя рамаАрт. 252102053× 1Под заказ
- 13Передняя рамаАрт. 252108127× 1Под заказ
- 13Передняя рамаАрт. 252108145× 1Под заказ
- 14Регулировочная прокладкаАрт. 269900194× 2Под заказ
- 15ПалецАрт. 252100576× 2Под заказ
- 15ПалецАрт. 252102684× 2Под заказ
- 16Шайба 16,5*30*2.0Арт. 805301322× 5Под заказ
- 17Шайба 16Арт. 805301286× 13Под заказ
- 18Болт M16x35 (GB/T5783-2000)Арт. 805000013× 5Под заказ
- 19Регулировочная шайбаАрт. 269900193× 1Под заказ
- 20Палец валаАрт. 252100622× 2Под заказ
