XCMG ZL50G
FIG.46 46. ПАРКОВОЧНЫЙ ТОРМОЗ
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
22 поз.- 1Болт M14X1.5X30Арт. GB5786-86× 8Под заказ
- 2Шайба 12Арт. GB93-87× 8Под заказ
- 3
Барабан ручного тормоза XCMG ZL50GАрт. YCX-4× 1В наличии5 000 ₽ - 4Фланец выходного вала ZL40.13.1-3/6отв./55ммАрт. ZL40.13.1-3× 1Под заказ
- 5
Кольцо 80*5,7 уплотнительное пальца сочленения ZL30Арт. GB1235-76× 1В наличии80 ₽ - 6ПЛАСТИНААрт. YCX.3-1× 1Под заказ

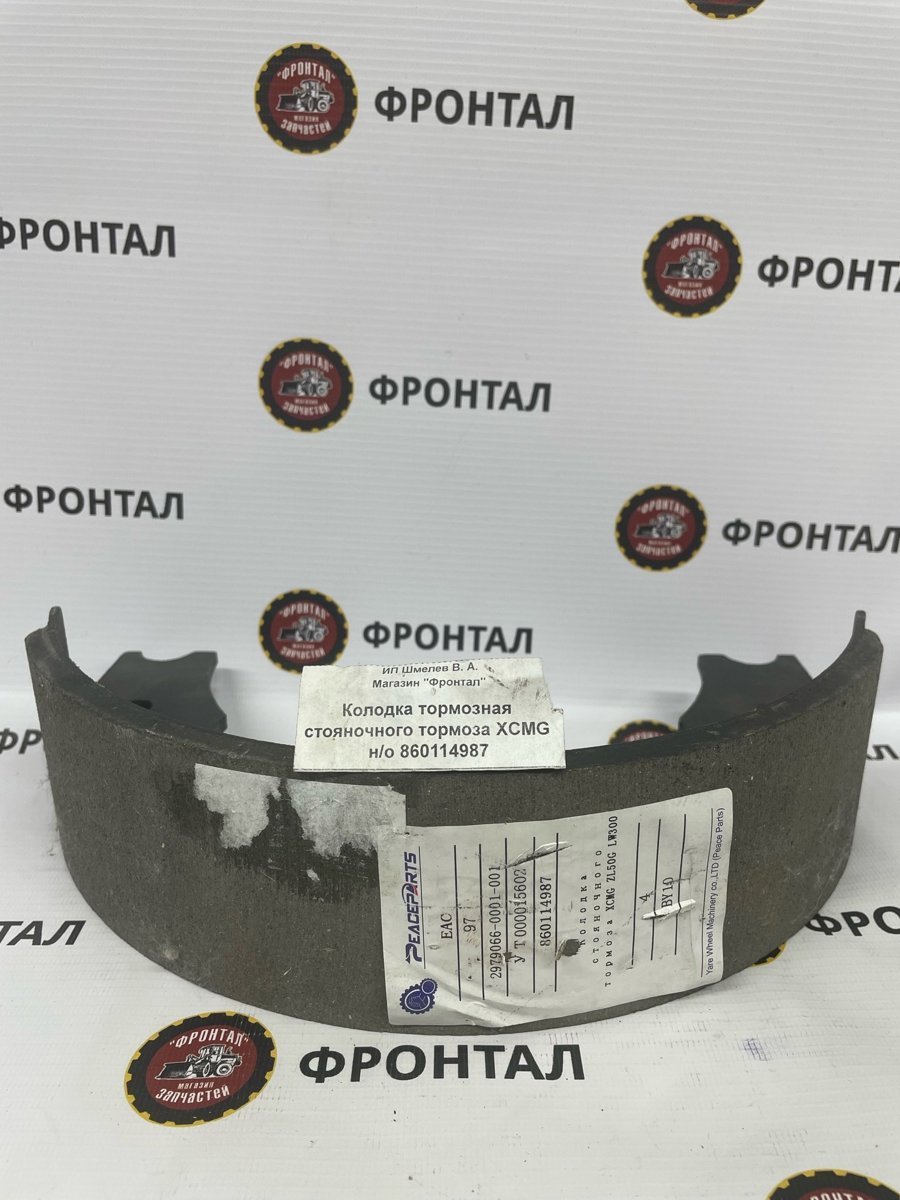

- 7Тормозная колодкаАрт. YCX.4.1× 1Под заказ
- 8НАКЛАДКААрт. YCX2-1× 2Под заказ
- 9ЗАКЛЕПКА 5х12Арт. GB872-86× 12Под заказ
- 10ПРУЖИНААрт. YCX-3× 4Под заказ
- 11Болт M16X50Арт. GB5782-86× 4Под заказ
- 12Шайба 12Арт. GB93-87× 4Под заказ
- 13СТЕРЖЕНЬАрт. YCX-1× 1Под заказ
- 14СТЕРЖЕНЬАрт. YCX-1× 1Под заказ
- 15ШАЙБААрт. YCX.1-3× 1Под заказ
- 16РЫЧАГАрт. YCX-2× 1Под заказ
- 17Шайба 12Арт. GB95-85× 1Под заказ
- 18Шайба 12Арт. GB93-87× 1Под заказ
- 19Гайка M18Арт. GB41-86× 1Под заказ
- 20Тормозная колодкаАрт. YCX.2.1× 1Под заказ
- 21ЗАКЛЕПКААрт. YCX.1-2× 2Под заказ
- 22ЗАКЛЕПКААрт. YCX.3-2× 1Под заказ
