XCMG ZL50G

FIG.43 43. ТОРМОЗНАЯ СИСТЕМА

Детали на схеме

56 поз.

• 1ТрубаАрт. ZL50.12.10× 8Под заказ
• 2ТРУБААрт. ZL50.12.1× 4Под заказ
• 3Регулятор тормозовАрт. Z5G.9.1× 1Под заказ
• 4СоединениеАрт. ZL50E.9A-6× 1Под заказ
• 5ХомутАрт. JB3616.1-84× 14Под заказ
• 6РЕГУЛЯТОР ТОРМОЗААрт. QZ50-3526001× 1Под заказ
• 7СОЕДИНЕНИЕАрт. ZL50E.9A-5× 1Под заказ
• 8ЗаглушкаАрт. ZL50F.9-5× 1Под заказ
• 9Воздушная трубаАрт. Z5G.9.7-1× 1Под заказ
• 10ПластинаАрт. Z5G.9.6-1× 1Под заказ
• 11БОЛТАрт. ZL40.12.5-1× 8Под заказ
• 12Соединительный элементАрт. 2L40.12.9-3A× 3Под заказ
• 13Воздушная трубаАрт. Z5G.9.6-2× 1Под заказ
• 14Нет данных× 1Под заказ
• 15Воздушная трубаАрт. Z5G.9.6-2× 1Под заказ
• 16ТОРМОЗНОЙ ПНЕВМОЦИЛИНДРАрт. ZL50E.9.6× 1Под заказ
• 17ПневмоприводАрт. XM60× 2Под заказ
• 18ХомутАрт. JB3616.1-84× 6Под заказ
• 19ТрубаАрт. ZL50E.9.3.IA× 1Под заказ
• 20Стопорная шайба 14Арт. JB982-77× 15Под заказ
• 21Болт M12X55Арт. GB5781-86× 4Под заказ
• 22Шайба 12Арт. GB93-87× 10Под заказ
• 23Стопорная шайба 14Арт. JB982-77× 10Под заказ
• 24ШАЙБААрт. ZL40.12.4-17× 10Под заказ
• 25НИППЕЛЬАрт. ZL40.12.4-14× 10Под заказ
• 26Воздушная трубаАрт. Z5G.9.2-1× 1Под заказ
• 27Гайка M12Арт. GB6170-86× 12Под заказ
• 28Шайба 12Арт. GB93-87× 12Под заказ
• 29ТрубаАрт. ZL50E.9.10× 1Под заказ
• 30ХомутАрт. 85Z.08.1-10× 12Под заказ
• 31Воздушная трубаАрт. Z5G.9.3A× 1Под заказ
• 32ВлагомаслоотделительАрт. SH380A-3511010× 1Под заказ
• 33Болт M10X65Арт. GB5780-86× 6Под заказ
• 34Шайба 10Арт. GB96-85× 6Под заказ
• 35Шайба 12Арт. GB93-87× 6Под заказ
• 36Гайка M12Арт. GB6170-86× 2Под заказ
• 37ПластинаАрт. Z5G.9-1× 1Под заказ
• 38Воздушная трубаАрт. Z5G.9.4-1× 1Под заказ
• 39СОЕДИНЕНИЕАрт. ZL40.12.9-4× 3Под заказ
• 40Болт M22X55Арт. GB5783-86× 6Под заказ
• 41Шайба 10Арт. GB97.1-85× 6Под заказ
• 42Спускной клапанАрт. ZL40A.12,4-1× 1Под заказ
• 43Воздушный бак (ресивер)Арт. Z5G.9.4.1× 1Под заказ
• 44Предохранительный клапанАрт. HF150× 1Под заказ
• 45Воздушная трубаАрт. Z5G.9.4-2× 1Под заказ
• 46Соединительный элементАрт. Z5G(1).9.4.2× 1Под заказ

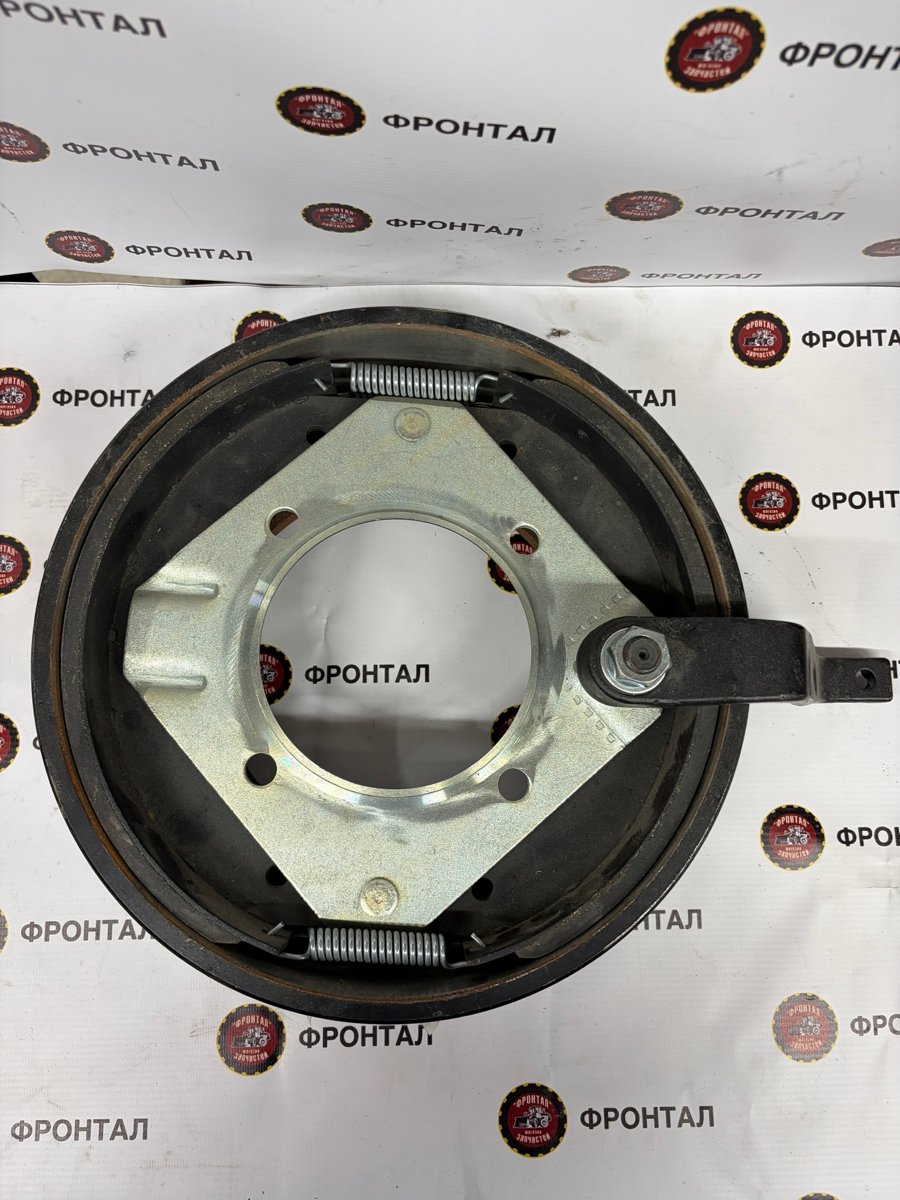

• 47Барабан ручного тормоза в сб. ZL40A.13A.1/250200519 YCX-4Арт. ZL40A.13A.1× 1Под заказ
• 48ПНЕВМОЦИЛИНДР ТОРМОЗААрт. ZL50E.9.7× 1Под заказ
• 49ТрубаАрт. ZL50E.9.8× 1Под заказ
• 50ШлангАрт. ZJ303506025A× 2Под заказ
• 51ТРУБААрт. ZL50E.9.1× 1Под заказ
• 52СОЕДИНЕНИЕ 6Арт. JB990-77× 4Под заказ
• 53Кольцо 80*5,7 уплотнительное пальца сочленения ZL30Арт. GB1235-76× 16В наличии80 ₽
• 54ТРОЙНИКАрт. ZL40.12.1× 1Под заказ
• 55Блок крепленияАрт. ZL40.12-1× 2Под заказ
• 56ТройникАрт. ZL40.12-2× 1Под заказ
