XCMG ZL50G

FIG.1 1. СИСТЕМА ПРИВОДА

Детали на схеме

39 поз.

• 1ВтулкаАрт. Z5G.1-8× 2Под заказ

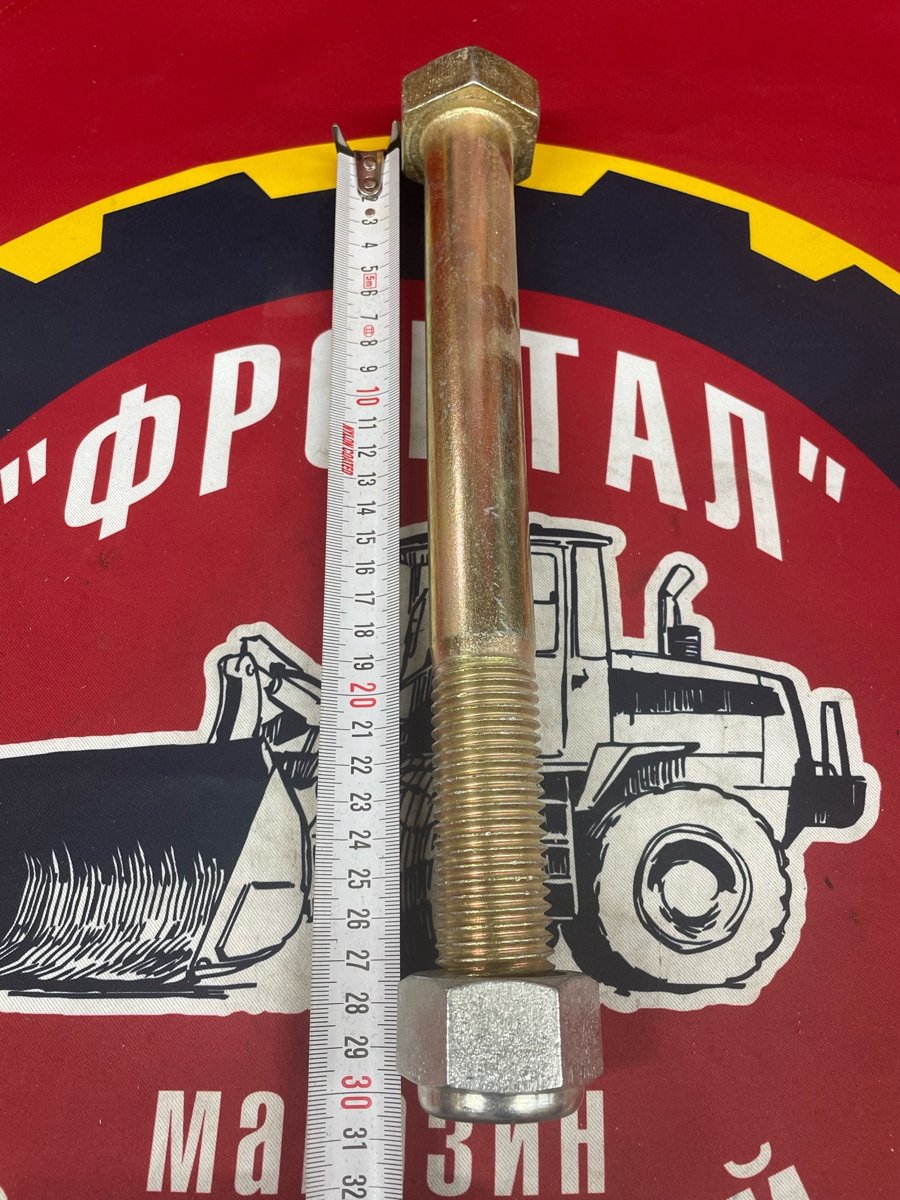

• 2Болт М20х220Арт. Z5G(1).1-2× 2Под заказ
• 3Болт M22X55Арт. GB5783-86× 12Под заказ
• 4Шайба 12Арт. GB93-87× 12Под заказ
• 5ШТИФТ М12х36Арт. GB899-88× 12Под заказ
• 6Гайка M10X 1Арт. GB6171-86× 12Под заказ
• 7Шайба 12Арт. GB93-87× 12Под заказ
• 8КОЛЕНОАрт. ZL50E.1.3× 1Под заказ
• 9ШЛАНГАрт. ZL50E.1-1Под заказ
• 10ХомутАрт. JB3616.1-84× 2Под заказ
• 11Болт M16X50Арт. GB5782-86× 2Под заказ
• 12ПластинаАрт. Z5G.1-7× 12Под заказ
• 13ПрокладкаАрт. Z5G.1-6× 8Под заказ
• 14ВтулкаАрт. Z5G.1-3× 2Под заказ
• 15Шайба 12Арт. GB95-85× 4Под заказ
• 16Контргайка M16Арт. GB6182-86× 4Под заказ
• 17Шарнирный винтАрт. ZL40A.13-1× 4Под заказ
• 18ГроверАрт. Z5G.1-2× 2Под заказ
• 19АмортизаторАрт. Z5G.1-5× 2Под заказ
• 20КрышкаАрт. Z5G.1-4× 2Под заказ
• 21Гайка M12Арт. GB6170-86× 2Под заказ
• 22Болт M22X55Арт. GB5783-86× 2Под заказ
• 23Болт M16X50Арт. GB5782-86× 4Под заказ
• 24Контргайка M16Арт. GB6182-86× 4Под заказ
• 25Шайба 12Арт. GB95-85× 4Под заказ
• 26Болт M14X45Арт. Z3.4-2× 12Под заказ
• 27ГАЙКА M12Арт. GB6181-86× 12Под заказ
• 28Шайба 12Арт. GB93-87× 12Под заказ
• 29Арт. GB91-86× 12Под заказ
• 30БолтАрт. ZL50E.6-9× 16Под заказ
• 31ГАЙКА М30х2Арт. ZL40.2-5× 16Под заказ
• 32Шайба 12Арт. GB93-87× 16Под заказ
• 33Шайба 12Арт. GB95-85× 16Под заказ
• 34Система двигателяАрт. Z5G.1.1× 1Под заказ
• 35Узел задней осиАрт. 20/18MRF-C216VB× 1Под заказ
• 36Задний приводной валАрт. Z5G(I).1.2× 1Под заказ
• 37ТрансмиссияАрт. Z5G.1.3× 1Под заказ
• 38Передний приводной валАрт. Z5G.1.2× 1Под заказ
• 39Узел передней осиАрт. 20/18MRF-C216NZE× 1Под заказ
