XCMG ZL50G new
Тормозная система
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
203 поз.- 1Арт. 9334933× 1Под заказ
- 1Арт. 9326292× 1Под заказ
- 6Разгрузочный клапанАрт. 5000177× 1Под заказ
- 7Арт. 9319123× 1Под заказ
- 8Болт M8x30Арт. 4005042× 4Под заказ
- 9Шайба 8Арт. 4401007× 15Под заказ
- 10Шайба 8 (GB96-85)Арт. 4403005× 7Под заказ
- 11Гайка M8Арт. 4301008× 2Под заказ
- 12Гайка M16Арт. 4301012× 4Под заказ
- 17РесиверАрт. 9340435× 1Под заказ
- 18Управление тормозомАрт. 9322620× 1Под заказ
- 22Арт. 9322974× 1Под заказ
- 23Запорный клапанАрт. 9323200× 1Под заказ
- 24СоединениеАрт. 9315700× 1Под заказ
- 25Арт. 9300891× 1Под заказ
- 26Воздушная трубаАрт. 9327277× 1Под заказ
- 27СоединениеАрт. 9315703× 1Под заказ
- 28Тормозной цилиндрАрт. 9302383× 1Под заказ
- 29Болт M12x25Арт. 4005066× 4Под заказ
- 30Шайба 12Арт. 4401009× 4Под заказ
- 31Шайба 12Арт. 4404010× 4Под заказ
- 32Палец (GB882-86)Арт. 4506469× 2Под заказ
- 33Шплинт (GB91-86)Арт. 4501075× 2Под заказ
- 34ОпораАрт. 9302705× 1Под заказ
- 35Болт M10X40 (GB5782-86)Арт. 4004030× 2Под заказ
- 36Стопорная шайба 10Арт. 4401008× 2Под заказ
- 37Шайба 10Арт. 4404009× 2Под заказ
- 38Гибкий валАрт. 9346313× 1Под заказ
- 39Арт. 9300560× 2Под заказ
- 40Гайка M10Арт. 4301009× 2Под заказ
- 41Арт. 9310265× 1Под заказ
- 42ФланецАрт. 9309702× 1Под заказ
- 43СоединениеАрт. 9318829× 1Под заказ
- 44Болт M8X16 (GB5783-86)Арт. 4005039× 5Под заказ
- 45Воздушная трубаАрт. 9326784× 1Под заказ

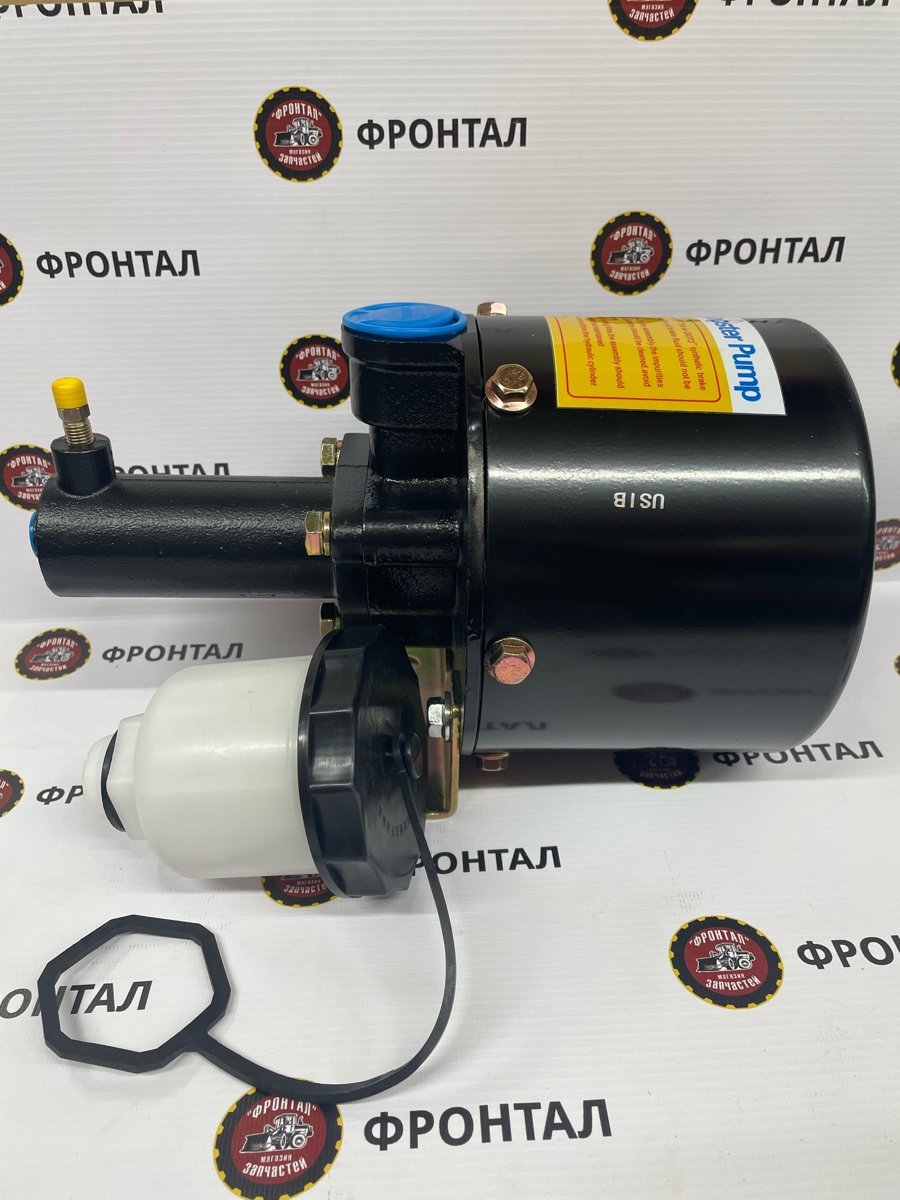

- 46Усилитель тормозов в сбореАрт. 9344792× 1Под заказ
- 47ШлангАрт. 9349238× 1Под заказ
- 48Скоба трубыАрт. 9310053× 12Под заказ
- 49СоединениеАрт. 9301765× 2Под заказ
- 50Крепёжный блокАрт. 9300619× 2Под заказ
- 51ТрубаАрт. 9309918× 4Под заказ
- 52Арт. 4604001× 4Под заказ
- 53Кольцо уплотнительное 8X1.9 (GB1235-76)Арт. 4801004× 16Под заказ
- 54ТрубаАрт. 9339993× 8Под заказ
- 55СоединениеАрт. 9339432× 8Под заказ
- 56Кольцо уплотнительное 12.5X2.65 (GB3452.1-92)Арт. 4827076× 16Под заказ
- 58ШлангАрт. 9349239× 1Под заказ
- 1Воздушная трубаАрт. 9352393× 1Под заказ
- 1Арт. 9328366× 1Под заказ
- 2Пневмотрубка VIIIАрт. 9339317× 1Под заказ
- 3Пневмотрубка VIIIАрт. 9339319× 1Под заказ
- 4Пневмотрубка VIIIАрт. 9339320× 1Под заказ
- 8Болт M8X16 (GB5783-86)Арт. 4005039× 5Под заказ
- 17Арт. 9329267× 1Под заказ
- 18Арт. 9331154× 1Под заказ
- 22Арт. 9327275× 1Под заказ
- 23СоединениеАрт. 9327279× 1Под заказ
- 24Болт M8x20Арт. 4005040× 2Под заказ
- 26СоединениеАрт. 9315703× 1Под заказ
- 34ОпораАрт. 9327696× 1Под заказ
- 35Болт Ml8X35 (GB5782-86)Арт. 4005107× 2Под заказ
- 36Шайба 18 (GB93-87)Арт. 4401012× 2Под заказ
- 37Гибкий валАрт. 9327695× 1Под заказ
- 38Арт. 9300560× 2Под заказ
- 39Гайка M10Арт. 4301009× 2Под заказ
- 54Арт. 9302380× 8Под заказ
- 55Арт. 9301777× 8Под заказ
- 56Арт. 9301781× 8Под заказ
- 57Арт. 4808004× 8Под заказ
- 59СоединениеАрт. 9301763× 1Под заказ
- 1СоединениеАрт. 9301765× 1Под заказ
- 2Болт M8X30 (GB5782-86)Арт. 4004245× 6Под заказ
- 3Шайба 8Арт. 4401007× 20Под заказ
- 4ТрубаАрт. 9354840× 4Под заказ
- 5ШлангАрт. 9349283× 1Под заказ
- 6ТрубаАрт. 9354842× 8Под заказ
- 7Кольцо уплотнительное 8X1.9 (GB1235-76)Арт. 4801004× 16Под заказ
- 8Арт. 4604001× 4Под заказ
- 9СоединениеАрт. 9339432× 10Под заказ
- 10Кольцо уплотнительное 12.5X2.65 (GB3452.1-92)Арт. 4827076× 20Под заказ
- 11Шайба 10 (JB982-77)Арт. 4808002× 3Под заказ
- 12Клапан (QZ50A-3536002)Арт. 5004759× 1Под заказ
- 13СоединениеАрт. 9356418× 1Под заказ
- 14СоединениеАрт. 9356444× 1Под заказ
- 15СоединениеАрт. 9356715× 1Под заказ
- 16ШайбаАрт. 9301795× 2Под заказ
- 17Разгрузочный клапанАрт. 5000177× 1Под заказ
- 18Гайка M8Арт. 4301008× 2Под заказ
- 19Шайба 8Арт. 4404008× 8Под заказ
- 20РесиверАрт. 9349456× 1Под заказ
- 21Скоба трубыАрт. 9310053× 12Под заказ
- 22ШлангАрт. 9349239× 1Под заказ
- 23Болт M20X30 (GB5783-86)Арт. 4005125× 2Под заказ
- 24Шайба 20Арт. 4401013× 2Под заказ
- 25ОпораАрт. 9327696× 1Под заказ
- 26Арт. 9300560× 2Под заказ
- 27Палец (GB882-86)Арт. 4506469× 2Под заказ
- 28Шплинт (GB91-86)Арт. 4501075× 2Под заказ
- 29Шайба 10Арт. 4404009× 4Под заказ
- 30Гайка M10Арт. 4301009× 2Под заказ
- 31Регулятор тормозов (QZ50-3526001)Арт. 5000227× 1Под заказ
- 32Воздушная трубаАрт. 9356892× 1Под заказ
- 33СоединениеАрт. 9356422× 1Под заказ
- 34Воздушная трубаАрт. 9356721× 1Под заказ
- 35Болт M8x20Арт. 4005040× 1Под заказ
- 36СоединениеАрт. 9357123× 1Под заказ
- 38Тормозной цилиндрАрт. 9302383× 1Под заказ
- 39Болт M12x25Арт. 4005066× 4Под заказ
- 40Шайба 12Арт. 4401009× 4Под заказ
- 41Шайба 12Арт. 4404010× 4Под заказ
- 42СоединениеАрт. 9356397× 3Под заказ
- 43СоединениеАрт. 9301763× 1Под заказ
- 44ШайбаАрт. 9302343× 1Под заказ
- 45СоединениеАрт. 9339428× 1Под заказ
- 46СоединениеАрт. 9339429× 1Под заказ
- 47Пневмотрубка VIIIАрт. 9339319× 1Под заказ
- 48Хомут шланга 15-18 (JB3616.1-1984)Арт. 4A05001× 4Под заказ
- 49Воздушная трубаАрт. 9353000× 1Под заказ
- 50Болт M8X65 (GB5783-86)Арт. 4005049× 2Под заказ
- 51СоединениеАрт. 9338853× 3Под заказ
- 52Пневмотрубка VIIIАрт. 9339320× 1Под заказ
- 53КлапанАрт. 5000687× 1Под заказ
- 54Регулятор тормозовАрт. 5002278× 1Под заказ
- 55Звуковой сигнал (DQL22)Арт. 5004887× 1Под заказ
- 56Кольцо уплотнительное 10.6X1.8 (GB3452.1-1992)Арт. 4827118× 9Под заказ
- 57Болт M8x30Арт. 4005042× 4Под заказ
- 58Шайба 22 (JB982-77)Арт. 4808008× 15Под заказ
- 59ПробкаАрт. 9301243× 1Под заказ
- 60Воздушная трубаАрт. 9357118× 1Под заказ
- 61БолтАрт. 9301783× 6Под заказ
- 62СоединениеАрт. 9357125× 1Под заказ
- 63Воздушная трубаАрт. 9356901× 1Под заказ
- 64СоединениеАрт. 9357120× 1Под заказ
- 65Пневмоусилитель (XM-60C)Арт. 5000645× 2Под заказ
- 66Воздушная трубаАрт. 9356891× 1Под заказ
- 67Арт. 9356724× 1Под заказ
- 68Болт M10X20 (GB5783-86)Арт. 4005052× 4Под заказ
- 69Стопорная шайба 10Арт. 4401008× 4Под заказ
- 70БолтАрт. 9356411× 1Под заказ
- 71Арт. 5000501× 1Под заказ
- 72ПробкаАрт. 9338506× 2Под заказ
- 73Воздушная трубаАрт. 9356894× 1Под заказ
- 74Сливной кран (PY20-1305001)Арт. 5003668× 1Под заказ
- 75Воздушная трубаАрт. 9356895× 1Под заказ
- 76Болт M8X25 (GB5783-86)Арт. 4005041× 4Под заказ
- 17РесиверАрт. 9349442× 1Под заказ
- 18Регулятор тормозовАрт. 9349448× 1Под заказ
- 38Гибкий валАрт. 9327695× 1Под заказ
- 46Усилитель тормозов в сбореАрт. 9349455× 1Под заказ
- 48ХомутАрт. 9313417× 12Под заказ
- 18Управление тормозомАрт. 9327274× 1Под заказ
- 46Усилитель тормозов в сбореАрт. 9327332× 1Под заказ
- 47ШлангАрт. 9327333× 1Под заказ
- 48Скоба трубыАрт. 9327252× 12Под заказ
- 49СоединениеАрт. 9326312× 2Под заказ
- 51ТрубаАрт. 9327271× 4Под заказ
- 52СоединениеАрт. 9327256× 8Под заказ
- 53Уплотнительная шайба (GB982-77)Арт. 4808005× 16Под заказ
- 58ШлангАрт. 9327334× 1Под заказ
- 59ОпораАрт. 9327251× 1Под заказ
- 60Масляный бакАрт. 5001904× 1Под заказ
- 61СоединениеАрт. 9327335× 1Под заказ
- 62ТрубаАрт. 9327339× 2Под заказ
- 63Хомут шланга 15-18 (JB3616.1-1984)Арт. 4A05001× 4Под заказ
- 64ОпораАрт. 9327350× 1Под заказ
- 65ПолзунАрт. 9305945× 1Под заказ
- 66СтремянкаАрт. 9305947× 2Под заказ
- 1ШлангАрт. 9338084× 1Под заказ
- 2СоединениеАрт. 5002541× 4Под заказ
- 3ШлангАрт. 9338083× 1Под заказ
- 4СоединениеАрт. 9334284× 2Под заказ
- 5Скоба трубыАрт. 9327252× 7Под заказ
- 6Шайба 10Арт. 4404009× 7Под заказ
- 7Стопорная шайба 10Арт. 4401008× 7Под заказ
- 8Болт M10X20 (GB5783-86)Арт. 4005052× 6Под заказ
- 9ШлангАрт. 9338085× 1Под заказ
- 10ОпораАрт. 9327251× 1Под заказ
- 11Шайба 8Арт. 4401007× 6Под заказ
- 12Шайба 8Арт. 4404008× 2Под заказ
- 13Болт M8x20Арт. 4005040× 2Под заказ
- 14СоединениеАрт. 5002472× 7Под заказ
- 15Соединительный блокАрт. 9338080× 1Под заказ
- 16ШлангАрт. 9337312× 1Под заказ
- 17ШлангАрт. 9338290× 2Под заказ
- 19Гидроаккумулятор в сбореАрт. 9330253× 1Под заказ
- 20ШлангАрт. 9338287× 1Под заказ
- 21ШлангАрт. 9338289× 1Под заказ
- 22Электромагнитный клапан в сбореАрт. 9338078× 1Под заказ
- 23ШлангАрт. 9328288× 1Под заказ
- 24Арт. 9330258× 1Под заказ
- 25Клапан в сбореАрт. 9338073× 1Под заказ
- 26ШлангАрт. 9338285× 1Под заказ
- 28ШлангАрт. 9338286× 1Под заказ
- 29Переливной клапанАрт. 9330259× 1Под заказ
- 30ШлангАрт. 9337313× 1Под заказ
- 31ШлангАрт. 9338082× 1Под заказ
- 32ШлангАрт. 9338291× 1Под заказ
- 33ШлангАрт. 9337314× 1Под заказ
- 34СоединениеАрт. 5002374× 4Под заказ
- 35ШлангАрт. 9337310× 2Под заказ
- 36Тормозной клапанАрт. 9338079× 1Под заказ
- 37ШлангАрт. 9338087× 2Под заказ
- 38ШлангАрт. 9338088× 2Под заказ
