XCMG ZL30G
Заднее шасси в сборе
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
35 поз.- 36Верхний фланецАрт. Z3G.8-3× 1Под заказ
- 25ПалецАрт. 85Z.7-14× 2Под заказ
- 26Штифт пружинныйАрт. 85Z.7-15× 2Под заказ
- 27Палец рулевого управленияАрт. Z3G.8.8× 2Под заказ
- 28Маслёнка M10x1Арт. GB1152-89× 9Под заказ
- 29Шайба 12Арт. GB93-87× 28Под заказ
- 30Болт M22X55Арт. GB5783-86× 12Под заказ
- 31Пластина прижимная пальца сочленения ZL30G Z3G.8-6Арт. Z3G.8-6× 1Под заказ600 ₽
- 32

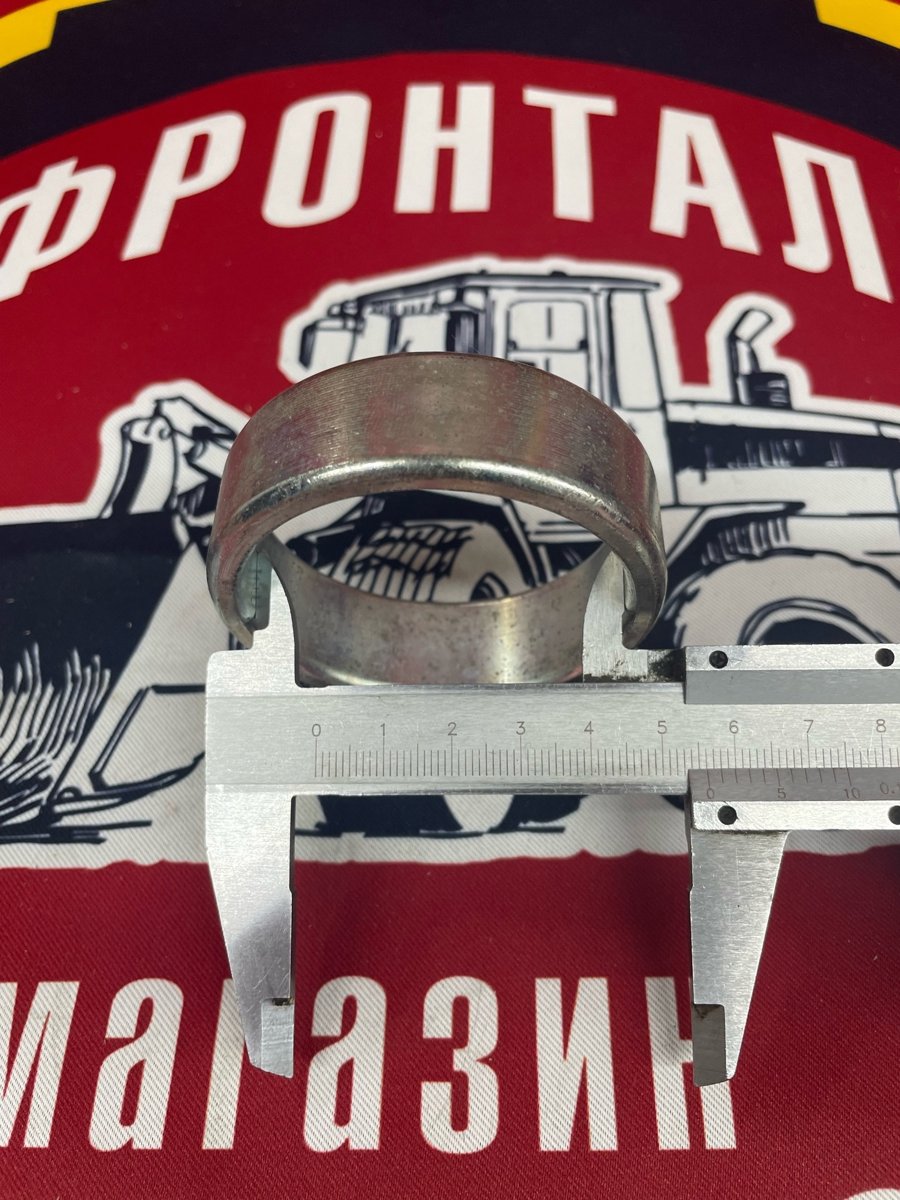

Втулка 56*68*21(56*68*20) сочленения полурам нижняя LW300Арт. Z3G.8-5× 1В наличии550 ₽ - 33Нижний фланецАрт. Z3G.8-4× 1Под заказ
- 34Шарнирный подшипник GE60ESАрт. GB304.5-81× 2Под заказ
- 35ШайбаАрт. Z3.8-14× 2Под заказ
- 37
Кольцо 65*3.1 (GB1235-76)Арт. GB1235-76× 1В наличии50 ₽ - 39Болт M16X50Арт. GB5782-86× 6Под заказ
- 40Нижний фланецАрт. Z3G.8-2× 1Под заказ
- 41Верхний фланецАрт. Z3G.8-1× 1Под заказ
- 45РамаАрт. Z3G.8.3A× 1Под заказ
- 46Болт M12X55Арт. GB5781-86× 4Под заказ
- 47ПластинаАрт. Z3G.16-3× 1Под заказ
- 13Арт. 85Z.6-10× 4Под заказ
- 2ПротивовесАрт. Z3G.8-7A× 1Под заказ
- 4Шайба 10Арт. GB97.1-85× 4Под заказ
- 6Гайка M12Арт. GB6170-86× 4Под заказ
- 7Задняя рамаАрт. Z3G.8.2A× 1Под заказ
- 8ТрубкаАрт. Z3G.8.7× 1Под заказ
- 9Гайка M6Арт. GB5649-85× 14Под заказ
- 10Соединение 6Арт. GB5631-2-85× 14Под заказ
- 11Стопорная шайба 14Арт. JB982-77× 14Под заказ
- 12
Втулка 50*62*46 пальца балансираАрт. Z3.8-2× 2В наличии850 ₽ - 1Палец буксирного устройстваАрт. Z3.8-4× 1Под заказ
- 14Медная шайбаАрт. ZL40.8-11× 2Под заказ
- 15Арт. Z3.8-5× 2Под заказ
- 16Опора мостаАрт. Z3.8-7A× 1Под заказ
- 17ШайбаАрт. Z3.8-13× 6Под заказ
- 21ПластинаАрт. Z3G.16-2× 1Под заказ
