XCMG ZL30G
Тормозная система
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
28 поз.- 29ТройникАрт. ZL40.12-2× 1Под заказ
- 20Гайка M12Арт. GB6170-86× 4Под заказ
- 21Распределительный клапанАрт. XM-60C-3514010× 1Под заказ
- 22ГидроаккумуляторАрт. Z5G.9.4.2× 1Под заказ
- 23ЗАЖИМ D25Арт. ZBJ15001-87× 2Под заказ
- 24ШлангАрт. Z3G.12-1× 1Под заказ
- 25Воздушная трубаАрт. Z3G.12-10× 1Под заказ
- 27Трубка заднего мостаАрт. Z3-12.8B× 1Под заказ
- 28Трубка заднего мостаАрт. Z3G.12.4× 1Под заказ
- 19СоединениеАрт. ZL50.12.9A-1× 2Под заказ
- 30Левая трубка заднего мостаАрт. Z3G.12.6× 1Под заказ
- 31РесиверАрт. Z3.12.11A× 1Под заказ
- 32ПневмошлангАрт. Z3G.12-7× 1Под заказ
- 33ШлангАрт. Z3CYC.1.3× 1Под заказ
- 34

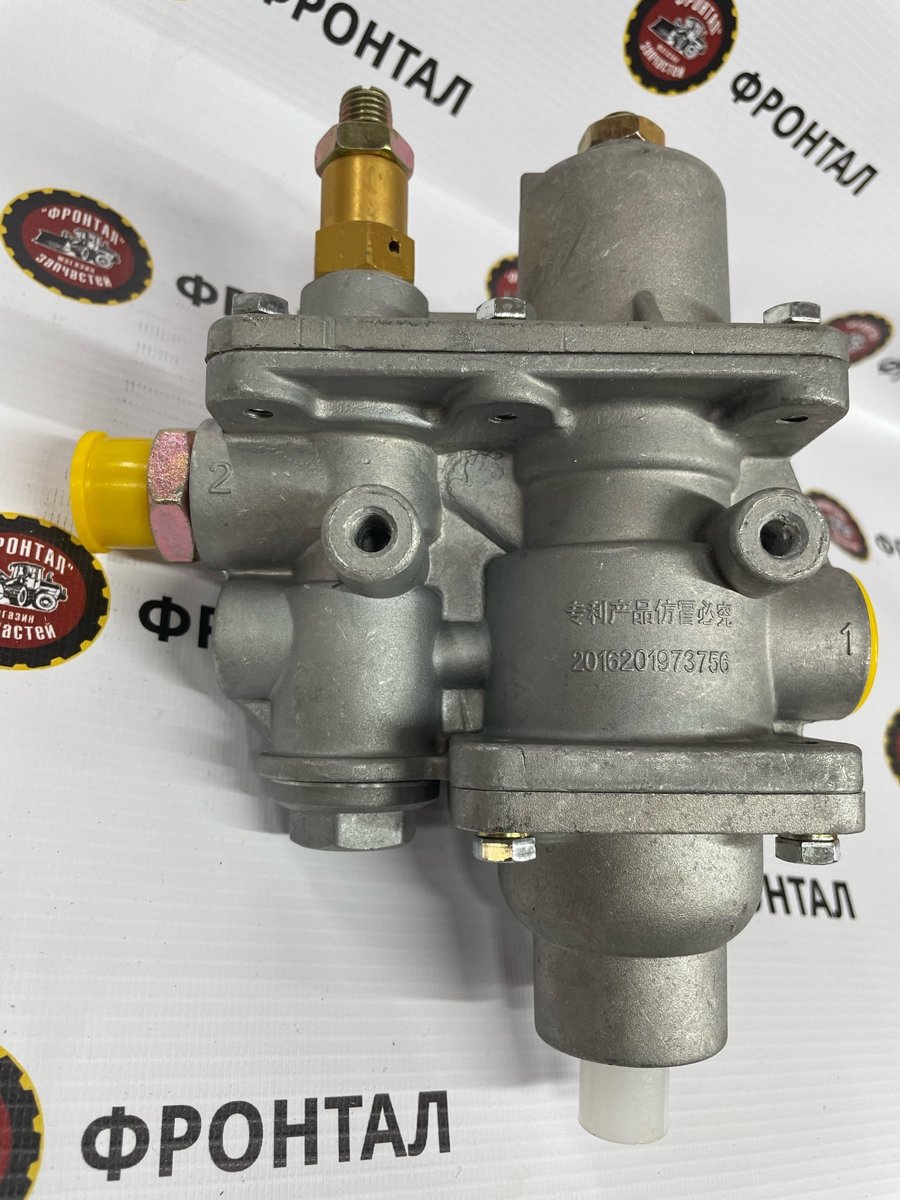

Клапан воздушный разгрузочный SH380A-3511010/4120000084Арт. SH380A-3511010× 1В наличии4 000 ₽ - 35СоединениеАрт. Z3.12-2× 1Под заказ
- 36ШайбаАрт. ZL40.12.15-2× 1Под заказ
- 37ШайбаАрт. Z3.12-4× 1Под заказ
- 10Шайба 12Арт. GB93-87× 4Под заказ
- 2Стопорная шайба 14Арт. JB982-77× 4Под заказ
- 3НИППЕЛЬАрт. ZL40.12.4-14× 4Под заказ
- 5ТРОЙНИКАрт. ZL40.12.1× 1Под заказ
- 7Болт M12X55Арт. GB5781-86× 6Под заказ
- 9Скоба трубыАрт. ZL40.12.3-2× 4Под заказ
- 11Арт. GB65-85× 4Под заказ
- 12Тормозной шлангАрт. NJ303506025A× 2Под заказ
- 13ТрубаАрт. Z3G.12.5× 1Под заказ
- 17БОЛТАрт. ZL40.12.5-1× 4Под заказ
