XCMG LW321F
Узел ходового механизма
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
23 поз.- 11Подшипник 27310EАрт. 54100012× 1Под заказ
- 22БолтАрт. 75500006× 1Под заказ
- 21Шайба 12Арт. 52020004× 1Под заказ
- 20БолтАрт. 75500005× 5Под заказ
- 19Шайба 14Арт. 52020005× 5Под заказ
- 18КонтргайкаАрт. 75500013× 1Под заказ
- 17Узел фланцаАрт. 82350201× 1Под заказ
- 16Узел обоймыАрт. 75203628× 1Под заказ
- 15Гнездо подшипникаАрт. 82214206× 1Под заказ
- 14ШайбаАрт. 75200067× 1Под заказ
- 13
Подшипник 31309 45*100*29 хвостовикаАрт. 54100011× 1В наличии1 500 ₽ - 12Втулка в сбореАрт. 82214205× 1Под заказ
- 1

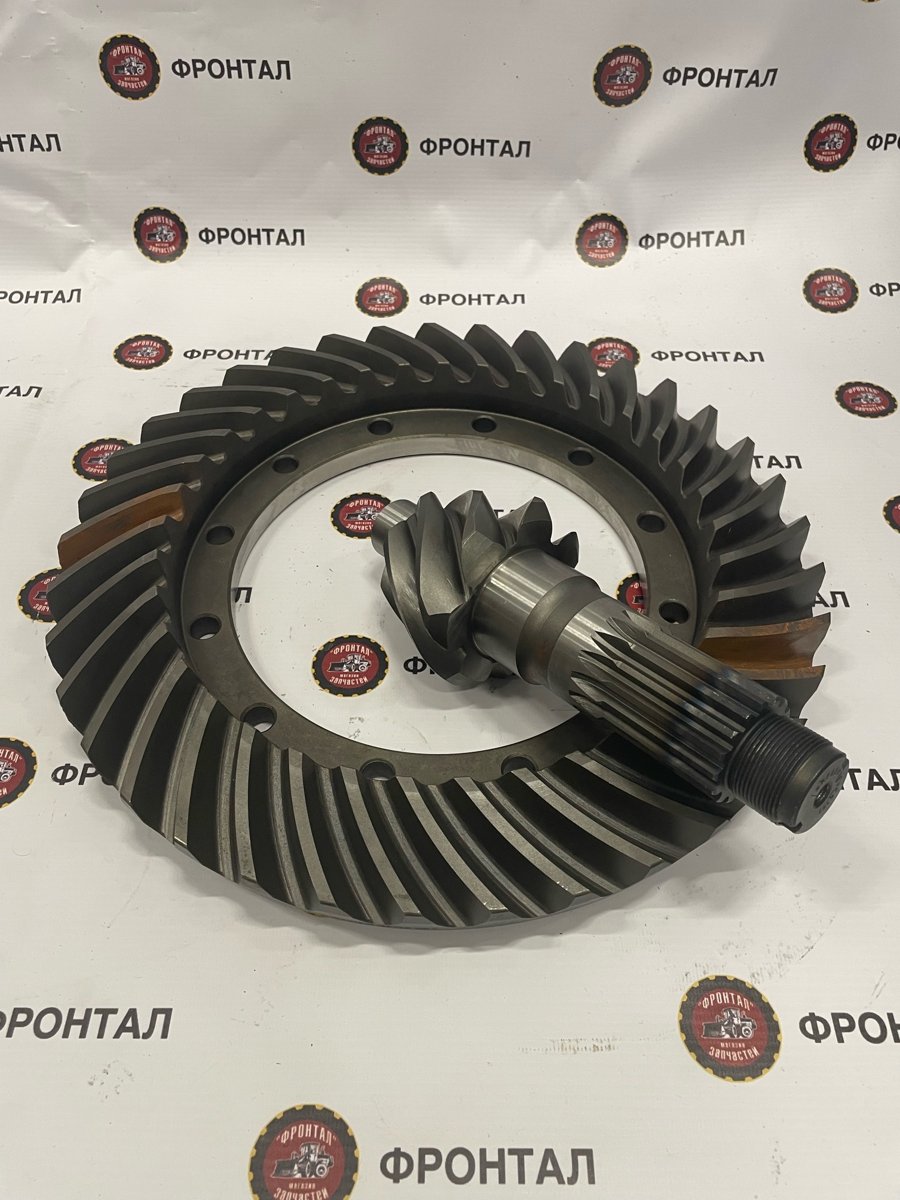

Пара гипоидная 37/7 переднего редуктора моста FL936FАрт. 82214203× 1В наличии24 000 ₽ - 10Оболочка ходового механизмаАрт. 79800023× 1Под заказ
- 9ДифференциалАрт. 82214207× 1Под заказ
- 8Регулировочная гайкаАрт. 75200100× 2Под заказ
- 7ПодшипникАрт. 54100038× 2Под заказ
- 6Болт M10x20Арт. 50004003× 2Под заказ
- 5Стопорная шайбаАрт. 75200054× 2Под заказ
- 4ПодшипникАрт. 54000001× 1Под заказ
- 3Болт M12x1.25Арт. 75500010× 12Под заказ
- 2Гайка М12х1.25Арт. 51040002× 12Под заказ
- 1ЦапфаАрт. 82215101× 1Под заказ
