XCMG LW550RU
Система капота погрузчика
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
40 поз.- 1Сборка сварочного капотаАрт. 251808959× 1Под заказ
- 2Левая нижняя дверьАрт. 251808962× 1Под заказ
- 3Левая дверьАрт. 252910704× 1Под заказ
- 4JT-03D декоративная лента 1m JT-03DАрт. 252909902× 2Под заказ
- 5Болт М12х30 (DACROMET) GB/T16674.1-2004Арт. 805004699× 8Под заказ
- 6Воздушная пружина (QD19-510X165X400N-AA)Арт. 801701502× 4Под заказ
- 7Гайка M8 (DACROMET)Арт. 805238400× 12Под заказ
- 8Гайка M6 GB/T6477.1-2000Арт. 805135720× 11Под заказ
- 9ЗамокАрт. 803074424× 2Под заказ
- 10Левая дверкаАрт. 252911576× 1Под заказ
- 11Болт М8х35 (DACROMET) GB/T16674.1-2004Арт. 805047998× 8Под заказ
- 12ПорученьАрт. 251806127× 2Под заказ
- 13Арт. 251806139× 4Под заказ
- 14Ребро жесткостиАрт. 251806269× 2Под заказ
- 15Задний защитный кожухАрт. 252911567× 1Под заказ
- 16Фиксатор DSI52Арт. 802141509× 1Под заказ
- 17Болт М8х20 (DACROMET) GB/T16674.1-2004Арт. 805004756× 2Под заказ
- 18Винт М8х20 GB/T818-2000Арт. 805100441× 2Под заказ

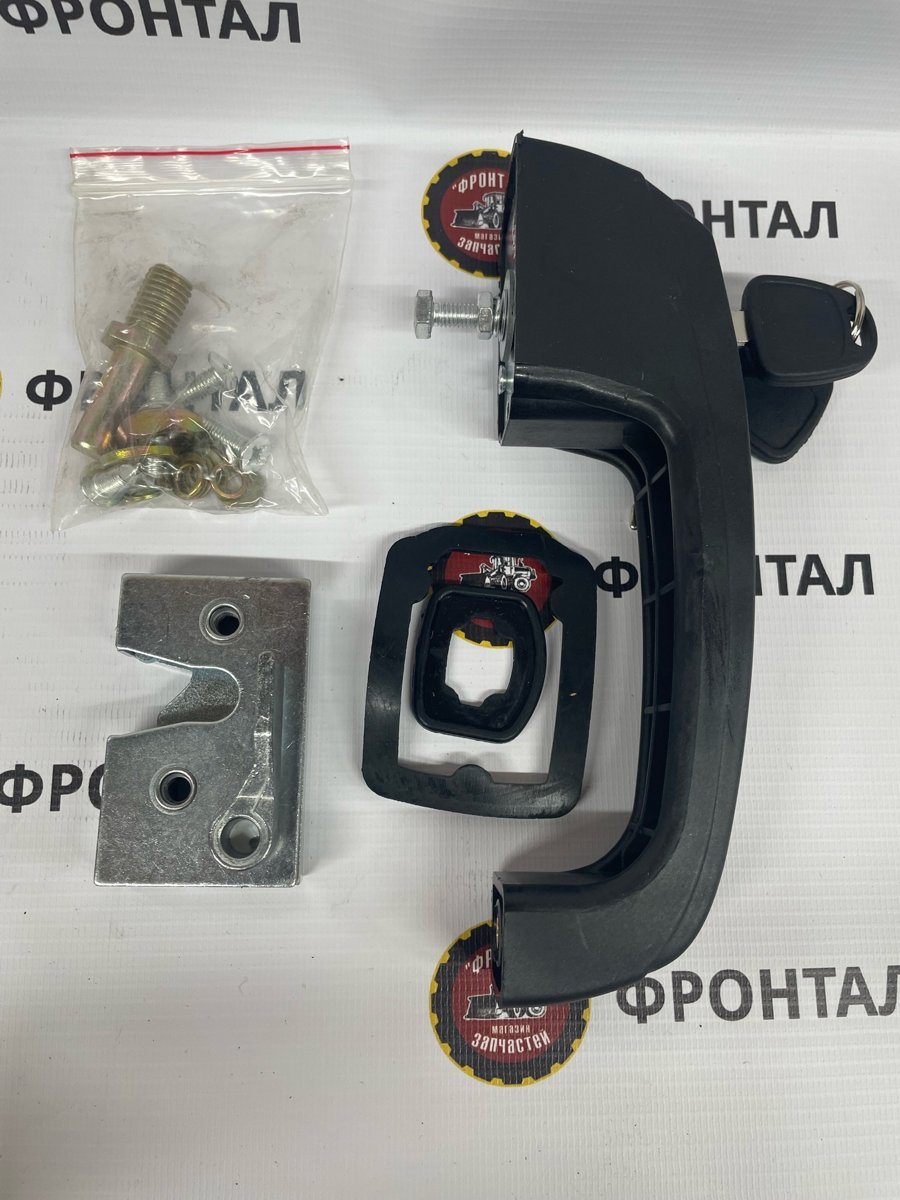

- 19Блок левого дверного замка DS502BLАрт. 400403667× 1Под заказ
- 20Болт M6X25 GB/T16674.1-2004Арт. 805047993× 2Под заказ
- 21Винт М6х16 GB/T819.1-2000Арт. 805100061× 3Под заказ
- 22JT-03D резиновая лента 0.35m JT-03DАрт. 251707841× 2Под заказ
- 23Марка China MotorsАрт. 250900479× 1Под заказ
- 24Болт М10х20 (DACROMET) GB/T16674.1-2004Арт. 805004770× 11Под заказ
- 25РычагАрт. 252609832× 1Под заказ
- 26Шпилька 8x22 GB/T882-2008Арт. 805601612× 1Под заказ
- 27Шпилька 1.6x20 GB/T91-2000Арт. 805600022× 1Под заказ
- 28Шпилька 3.2x16 GB/T91-2000Арт. 805600159× 1Под заказ
- 29Шайба 10 (DACROMET) GB/T91-2000Арт. 805338267× 1Под заказ
- 30Шайба 8 (DACROMET) GB/T96.1-2002Арт. 805338265× 5Под заказ
- 31Винт подъемного кольца M16 (GB/T825-1988)Арт. 805100348× 4Под заказ
- 32Резиновая втулкаАрт. 251806323× 1Под заказ
- 33Правая дверкаАрт. 252911570× 1Под заказ
- 34Верхняя перекрышкаАрт. 251808963× 1Под заказ
- 35Правая дверьАрт. 252910751× 1Под заказ
- 36ПланкаАрт. 803074410× 2Под заказ
- 37Шпилька 2x20 GB/T91-2000Арт. 805600085× 4Под заказ
- 38Правая нижняя дверьАрт. 251808947× 1Под заказ
- 39Шумоснижающий материалАрт. 251808951× 1Под заказ
- 40Гайка крышкиАрт. 252609564× 3Под заказ
