XCMG LW550RU
Поворотный гидроцилиндр
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
20 поз.- 1Поршневой штокАрт. 803069938× 1Под заказ
- 2Пылезащитное кольцо 45x53x5Арт. 803197167× 1Под заказ
- 3О-образное кольцо 90x3.1Арт. 803197168× 1Под заказ
- 4Упорное кольцо 50x45x9.7Арт. 803199191× 2Под заказ
- 5Уплотнение вала 45x60x11.4Арт. 803197170× 1Под заказ
- 6Кольцо уплотнительное 90x5.7 (GB/T1235-1976)Арт. 803197171× 1Под заказ
- 7Буферное кольцо 45x60.1x6.3Арт. 803197172× 1Под заказ
- 8Направляющая втулкаАрт. 803069941× 1Под заказ
- 9ЦилиндрАрт. 803069945× 1Под заказ
- 10О-образное кольцо 50x3.1Арт. 803303959× 1Под заказ
- 11Упорное кольцо 90x85x9.7Арт. 803197173× 2Под заказ
- 12ПоршеньАрт. 803069942× 1Под заказ
- 13Уплотняющее отверстие 74.5x90x6.3Арт. 803197174× 1Под заказ
- 14Винт M8x25Арт. 805104508× 2Под заказ

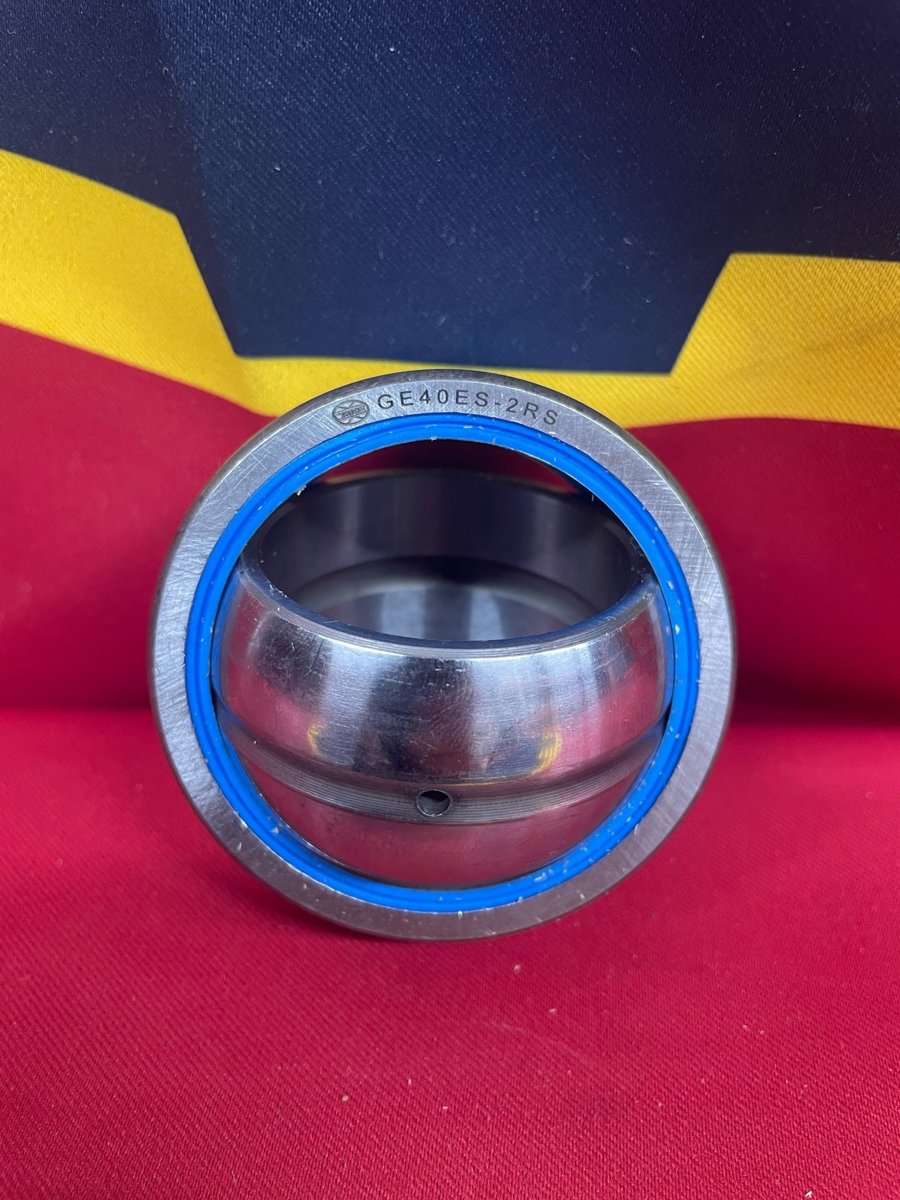

- 15Откидной подшипник GE40ESАрт. 800515289× 1Под заказ
- 16Борткольцо 62Арт. 805403091× 2Под заказ
- 17Пыльник (XGYG0-FC-d45)Арт. 803268448× 2Под заказ
- 18Защитная пробка М18x1.5Арт. 801969723× 2Под заказ
- 19ГильзаАрт. 910601232× 1Под заказ
- ★XGYG01-042D Уплотняющая деталь поворотного цилиндра (гидроэлемент) (запчасти) Включая вышеизложенные узлы 2, 3, 4, 5, 6, 7, 10, 11, 13 и так далееАрт. 860129249× 1Под заказ
