XCMG LW550RU
Обод в сборе
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
35 поз.- 1Болт М8х20Арт. 805046507× 4Под заказ
- 2Шайба 8 GB/T93-1987Арт. 805338259× 4Под заказ
- 3Крышка сальникаАрт. 250301675× 1Под заказ
- 4HMS5 Уплотнительное кольцо В150х180х15 ДействующийАрт. 803164085× 1Под заказ

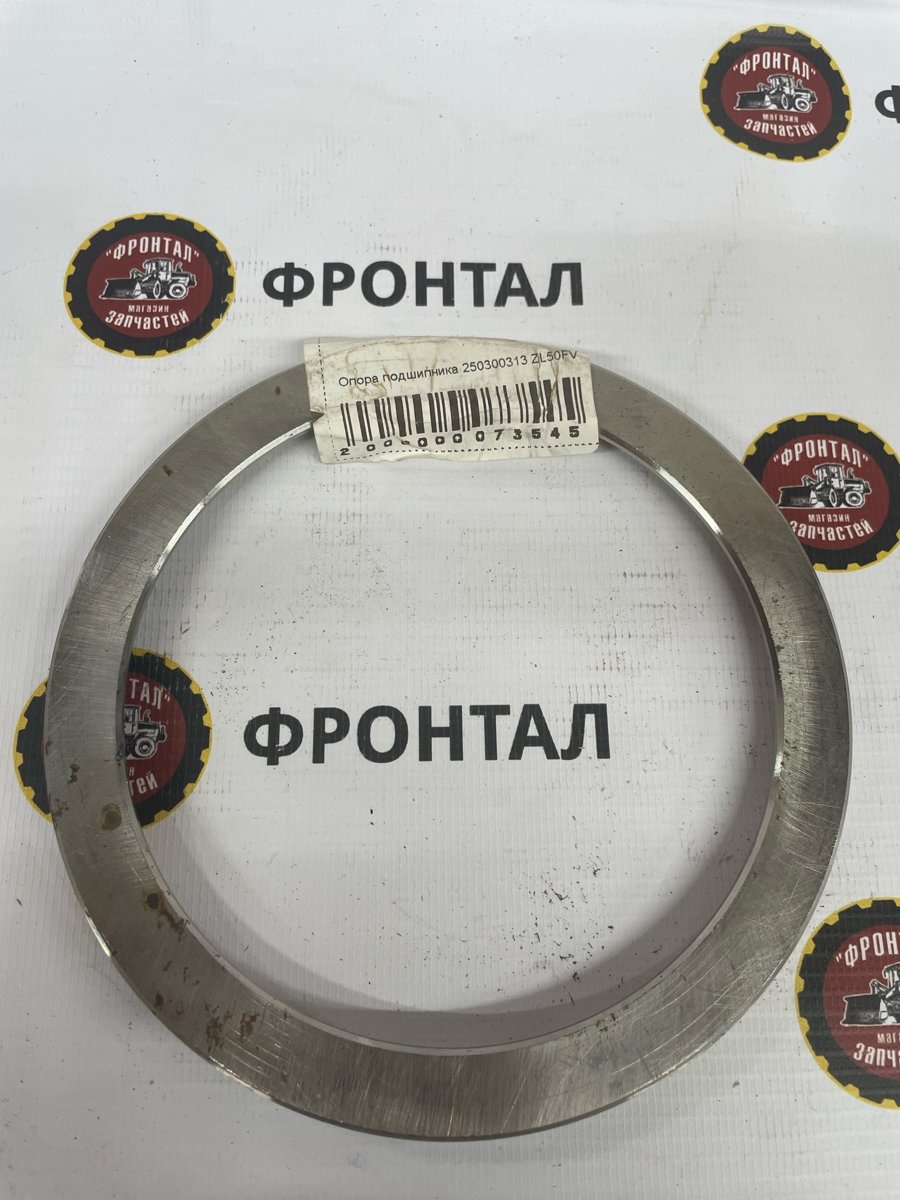

- 5Промежуточное телоАрт. 250300313× 1Под заказ
- 6Маслоотбойный щитокАрт. 250301676× 1Под заказ
- 7Подшипник 32024 GB/T297-94Арт. 800511281× 1Под заказ
- 8Гайка М22Х1.5 GB/T 6171-2000Арт. 805239337× 10Под заказ
- 9ШайбаАрт. 805338672× 10Под заказ
- 10СтупицаАрт. 250301656× 1Под заказ
- 11Подшипник 322211 GB/T297-94Арт. 800511280× 1Под заказ
- 12Гайка обода колесаАрт. 250300296× 10Под заказ
- 13

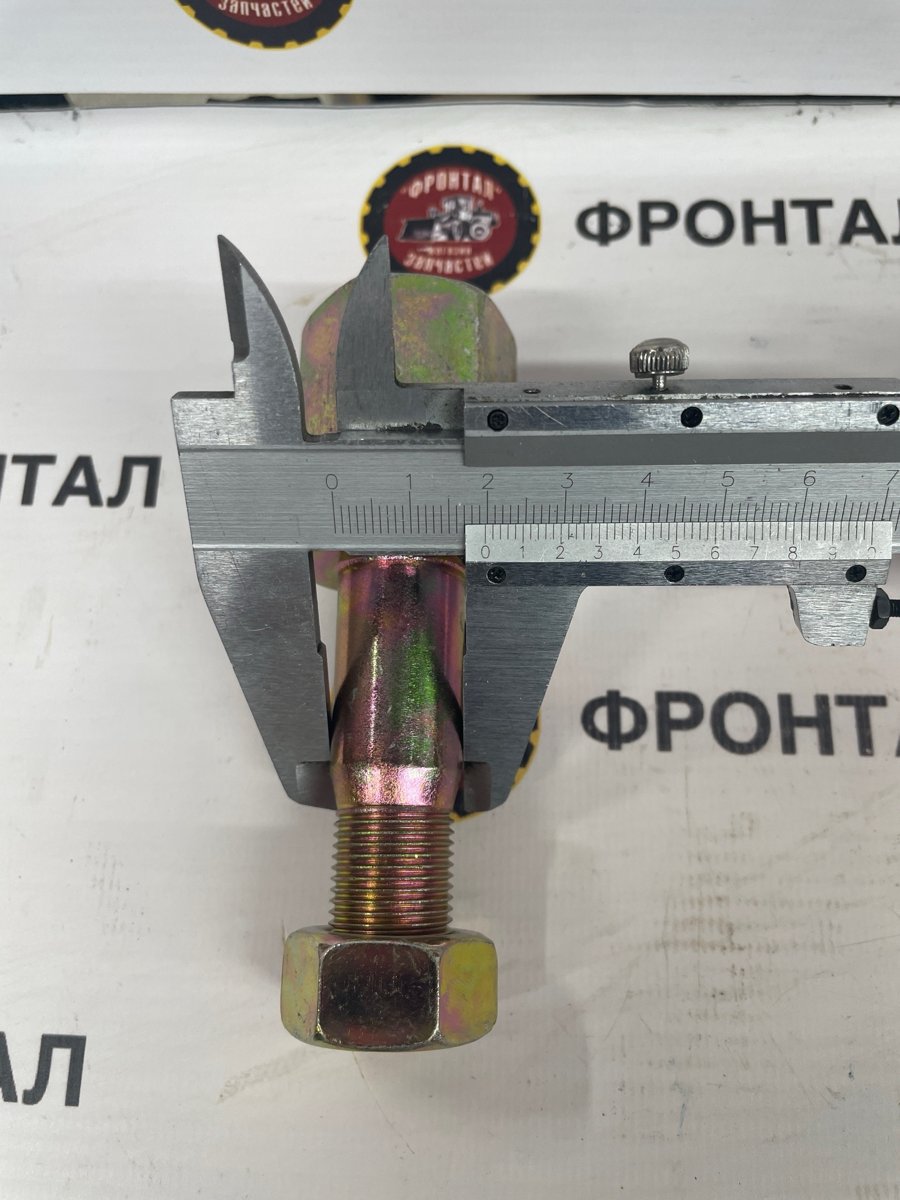

Шпилька (М18/18 ф20 L-110) колесная с гайками 32/27Арт. 250300312× 10В наличии650 ₽ - ★Каретка сателлитов в сборе Каретка сателлитов в сборе включает: детали №14, 22, 23, 24, 25, 26, 27, 29, 32, 33, 35Арт. 275301700× 1Под заказ
- 14Редуктор бортовой 250300369/250300302Арт. 250300302× 1Под заказ
- 15О-образное уплотнительное кольцоАрт. 250300301× 1Под заказ
- 16Борткольцо 52 GB/T894.1-86Арт. 805401240× 1Под заказ
- 17Солнечное колесоАрт. 250300303× 1Под заказ
- 18Винт М10Х1Х20 GB70-85Арт. 805101782× 1Под заказ
- 19Шайба 10 GB/T93-1987Арт. 805338378× 1Под заказ
- 21Внутренний венец приводного колесаАрт. 250300299× 1Под заказ
- 22ШайбаАрт. 250300305× 6Под заказ
- 23Упорное кольцоАрт. 250300306× 6Под заказ
- 24Вал шестерни планетыАрт. 250300311× 3Под заказ
- 25Шарик стальной пальца сателлита 9.525 XCMGАрт. 800511352× 3Под заказ
- 26Планетарное колесоАрт. 250300307× 3Под заказ
- 27Роликовая игла 5X45 GB/T309-2000Арт. 800511377× 93Под заказ
- 28ПолуосьАрт. 250300310× 1Под заказ
- 29Пробка М24Х1.5Арт. 275101665× 1Под заказ
- 30Уплотнительная прокладкаАрт. 250300304× 1Под заказ
- 31Потолочный штифтАрт. 250300354× 1Под заказ
- 32Крышка ободаАрт. 250300314× 1Под заказ
- 33Болт М10Х30 GB/T 5783-2000Арт. 805046416× 10Под заказ
- 34Каркасный сальник FB150x180x15D GB9877.1-88Арт. 801138282× 1Под заказ
- 35Комбинированная шайба 24Арт. 805300107× 1Под заказ
