XCMG LW550RU
Монтаж корпуса
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
21 поз.- 1Винт М20 GB/T825-1988Арт. 805200058× 2Под заказ
- 2Соединение вентиляционной трубыАрт. 272200546× 1Под заказ
- 3Пробка Z3/4Арт. 250200540× 1Под заказ
- 4Круглый плунжерАрт. 250200357× 1Под заказ
- 5СоединениеАрт. 803165983× 2Под заказ
- 6Уплотнительная прокладкаАрт. 250200292× 1Под заказ
- 7Болт М10х70 10.9 (DACROMET) GB/T16674.1-2004Арт. 805048012× 13Под заказ
- 8Клапан управления переключением передачАрт. 250200147× 1Под заказ
- 9Цилиндрическая шпонгаАрт. 250200359× 1Под заказ
- 10КорпусАрт. 272200153× 1Под заказ
- 11Уплотнительная прокладкаАрт. 250200442× 1Под заказ
- 12Заглушка Z3/8Арт. 250200611× 1Под заказ
- 13Торцовый щитАрт. 250200441× 1Под заказ
- 14Болт М10х30 10.9 (DACROMET) GB/T16674.1-2004Арт. 805048006× 8Под заказ
- 15Болт М14х40 GB/T5783-2000Арт. 805000170× 8Под заказ
- 16Шайба 14Арт. 805300033× 8Под заказ
- 17Средняя крышкаАрт. 272200722× 1Под заказ
- 18Болт М10х80 GB/T16674.1-2004Арт. 805006193× 2Под заказ
- 19Болт М10х55 GB/T16674.1-2004Арт. 805004715× 6Под заказ

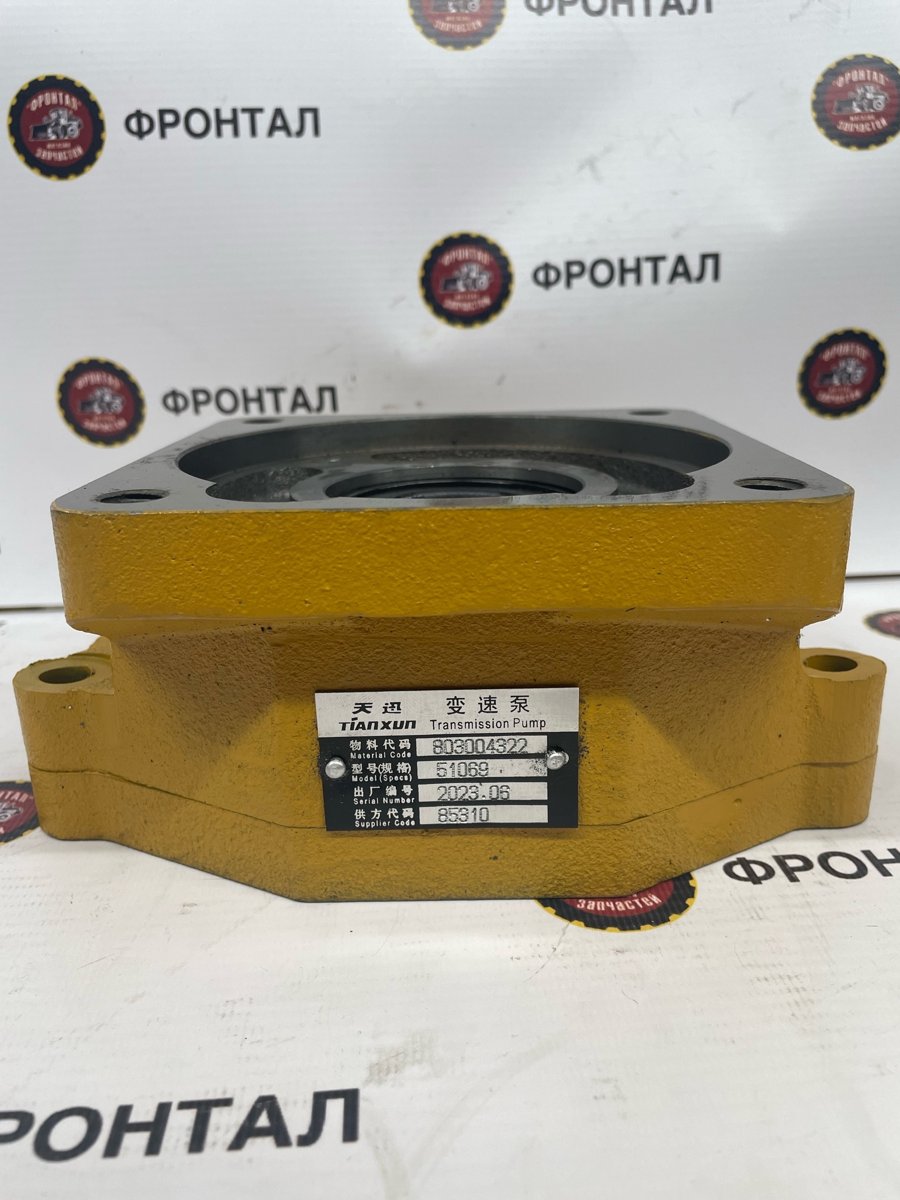

- 20Насос переключения передач в сбореАрт. 803004322× 1Под заказ
- 21Уплотнительная прокладкаАрт. 250200290× 1Под заказ
