XCMG LW550RU
Комбинация воздушного компрессора
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
18 поз.- 1Болт с шестигранной головкой и фланцемАрт. 90011400027× 1Под заказ
- 2Болт опорной поверхности с шестигранной фланцовой бАрт. 90011430040× 1Под заказ
- 3Трубодержатель в сбореАрт. 612600012280× 2Под заказ
- 4Упорный блокАрт. 612600040534× 1Под заказ
- 5Впускной патрубок воздушного компрессораАрт. 612600131019× 1Под заказ
- 6ХомутАрт. 90003989340× 2Под заказ
- 7Соединительная трубка пневматической схемыАрт. 612600130735× 1Под заказ
- 8Шайба уплотнительная 13023361Арт. 13023361× 5Под заказ
- 9Водяная труба воздушного компрессора в сбореАрт. 612600130500× 1Под заказ
- 10Пустотелый болтАрт. 90003962627× 2Под заказ
- 11Уплотнительное кольцо 860131779Арт. 30800010003× 1Под заказ

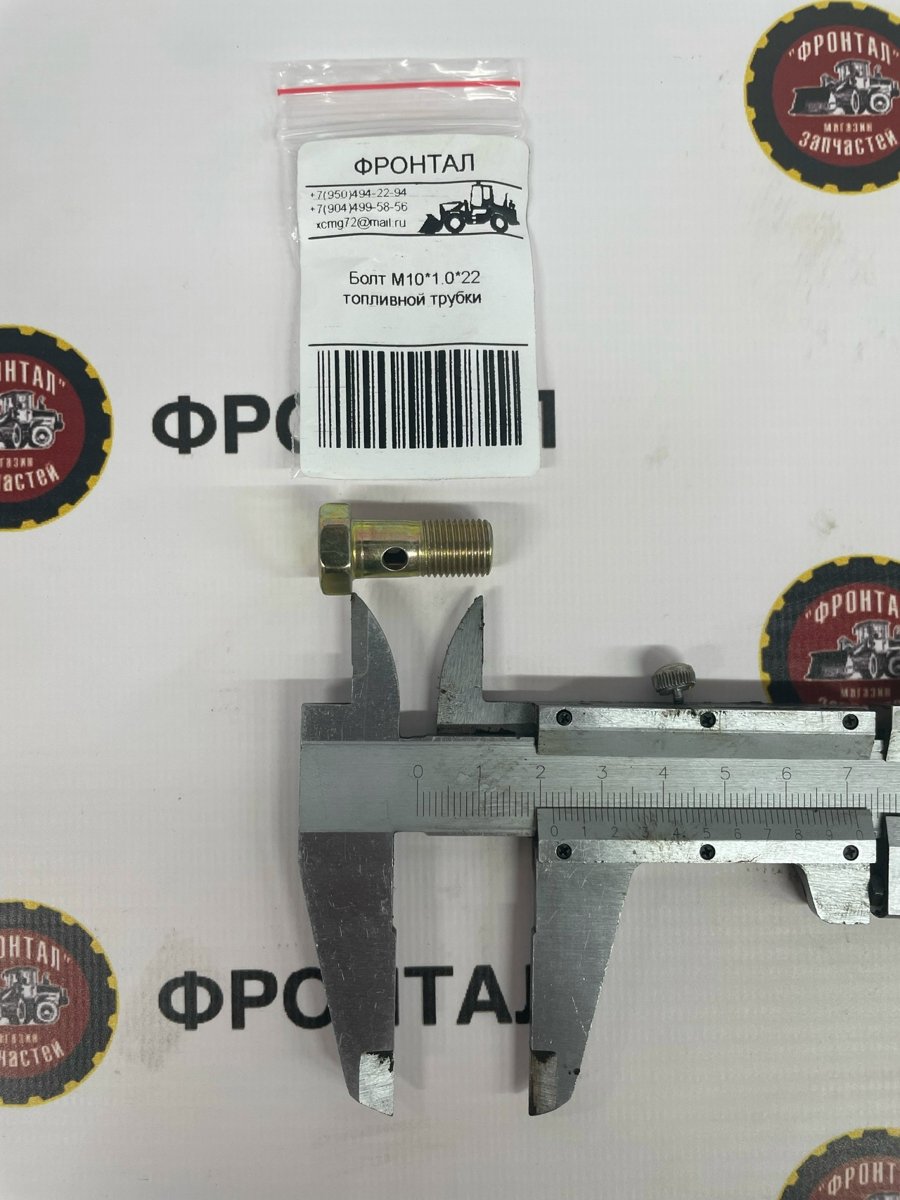

- 12Болт М10*1.0*22 топливной трубкиАрт. 612639000047× 2Под заказ
- 13ШайбаАрт. 612600080246× 4Под заказ
- 14Масляная труба воздушного компрессора в сбореАрт. 612600130326× 1Под заказ
- 15Болт опорной поверхности с шестигранной фланцовойАрт. 90011430017S× 1Под заказ
- 16Болт опорной поверхности с шестигранной фланцовойАрт. 90011430032× 2Под заказ
- 17Водяная труба воздушного компрессораАрт. 612600130533× 1Под заказ
- 18Воздушный компрессор в сборе 860125437Арт. 612600130651× 1Под заказ
