XCMG LW500KN
15992
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
28 поз.- 1Палец ковшаАрт. 252102677× 3Под заказ
- 2Масленка M10x1 (JB/T7940.1-1995)Арт. 801100336× 8Под заказ
- 3БлокАрт. 250400159× 8Под заказ
- 4Шайба 16 (GB/T93-1987)Арт. 805300011× 8Под заказ
- 5Болт M16x25 (GB/T5783-2000)Арт. 805000022× 8Под заказ
- 6Кольцо уплотнительноеАрт. 252100394× 8Под заказ
- 7Регулировочная шайбаАрт. 269900193× 4Под заказ
- 9Сальник каркасный B80x100x10D (GB9877.1-88)Арт. 803164070× 8Под заказ
- 9Втулка валаАрт. 252111346× 4Под заказ
- 10РычагАрт. 252111347× 1Под заказ
- 10Малая тяга при большой высоте разгрузки (Использовать при большой высоте разгрузки)Арт. 252111517× 1Под заказ
- 10Тяга при наибольшей высоте разгрузки (При наибольшей высоте разгрузки)Арт. 252111656× 1Под заказ
- 11Регулировочная прокладкаАрт. 269900195× 4Под заказ
- 12Втулка валаАрт. 251806000× 2Под заказ
- 13КачалкаАрт. 251805998× 1Под заказ
- 13Качающаяся стрела при наибольшей высоте (При наибольшей высоте разгрузки)Арт. 252111658× 1Под заказ
- 14Палец гидроцилиндраАрт. 252100419× 1Под заказ
- 15Палец балки качалкиАрт. 251806002× 1Под заказ

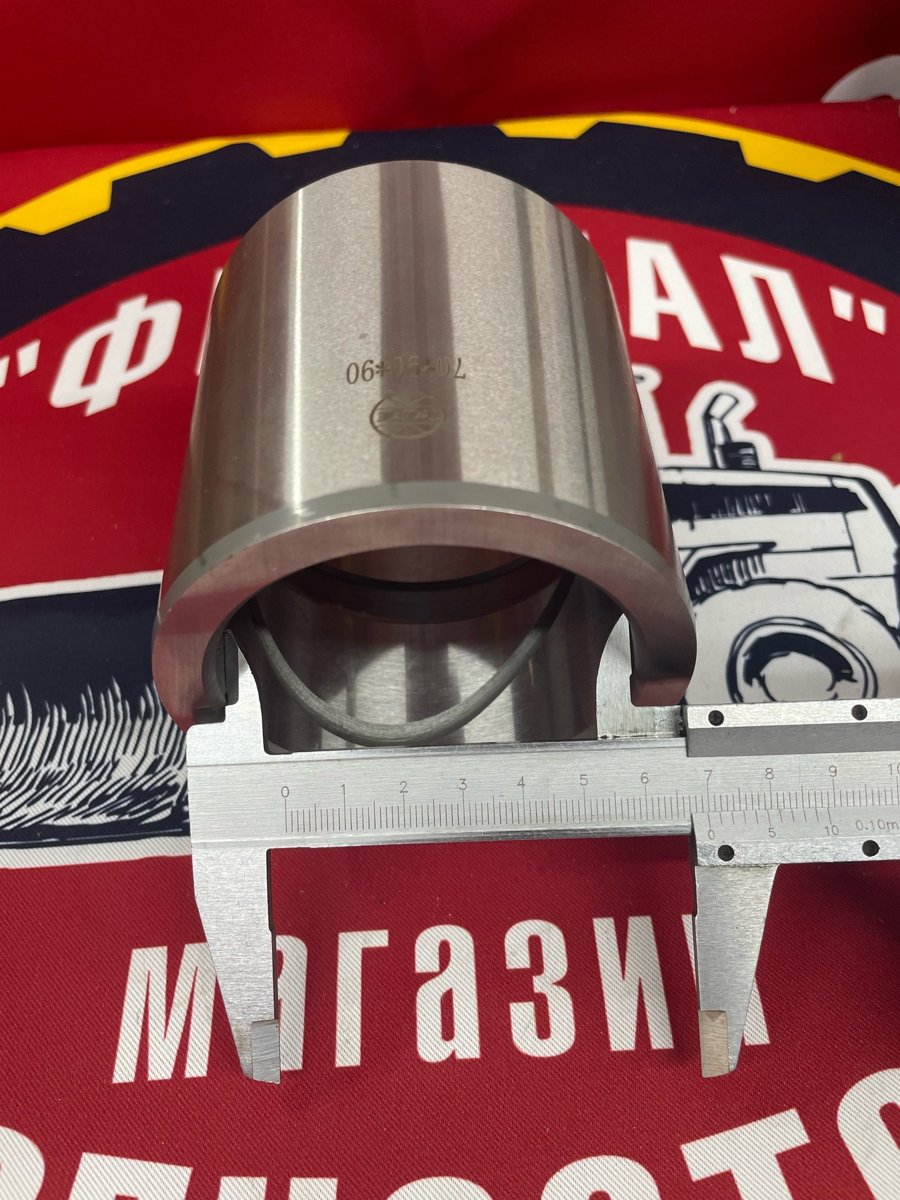

- 16Втулка 70*90*90Арт. 252100390× 2Под заказ
- 17Регулирующая шайбаАрт. 252101316× 8Под заказ
- 18Палец гидроцилиндраАрт. 250400158× 2Под заказ
- 19СтрелаАрт. 252111344× 1Под заказ
- 19Мелкая высокая разгрузочная стрела (Использоваться при большой высоте разгрузки)Арт. 252111516× 1Под заказ
- 19Движущаяся стрела при наибольшей высоте разгрузки (При наибольшей высоте разгрузки)Арт. 252111655× 1Под заказ
- 19Трехсекционная движущаяся стрела (Для тройного узла)Арт. 252111659× 1Под заказ
- 19Трехсекционная движущаяся стрела (при небольшой высоте разгрузки) (Для тройного узла (при небольшой высоте разгрузки))Арт. 252111663× 1Под заказ
- 20Втулка валаАрт. 252904529× 2Под заказ
- 21Палец рычага качалкиАрт. 251806004× 1Под заказ
