XCMG LW500KN
15967
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
33 поз.- 1Передняя рамаАрт. 252900508× 1Под заказ
- 2Палец цилиндра стрелы передней рамы -Арт. 252100574× 2Под заказ
- 3Стрела - передней рамыАрт. 252904920× 2Под заказ
- 4Палец опрокидывающего коробка - передней рамыАрт. 252900387× 1Под заказ
- 5Передний капотАрт. 252900552× 1Под заказ
- 6Шайба 10 (GB/T97.1-2002)Арт. 805300017× 4Под заказ
- 7Шайба 10 (GB/T93-1987)Арт. 805300014× 4Под заказ
- 8Болт M10x20 (GB/T5783-2000)Арт. 805000714× 4Под заказ
- 9Палец рулевого управленияАрт. 251400276× 2Под заказ
- 10Шайба 16 (GB/T96.1-2002)Арт. 805300111× 7Под заказ
- 11Шайба 16 (GB/T93-1987)Арт. 805300011× 25Под заказ
- 12Болт M16x25 (GB/T5783-2000)Арт. 805000022× 7Под заказ

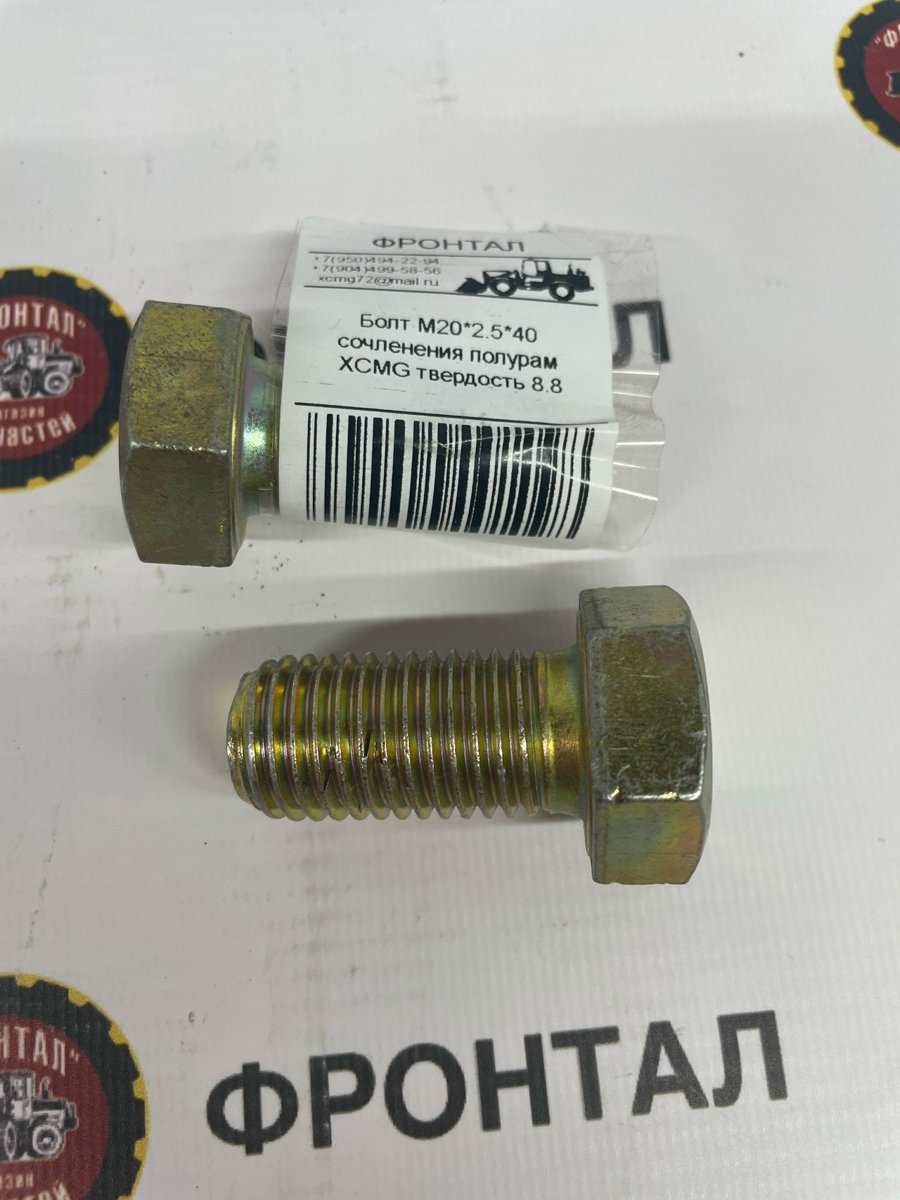

- 13Болт M20*2.5*40 сочленения полурам XCMG твердость 8.8Арт. 805000281× 10Под заказ
- 14ПластинаАрт. 252903800× 1Под заказ
- 15Регулирующая шайбаАрт. 252900351× 2Под заказ
- 16ВтулкаАрт. 252900352× 1Под заказ
- 17Уплотнительное кольцо B100x125x12 (GB/T9877.1-1988)Арт. 803164083× 2Под заказ
- 18Арт. 252900353× 1Под заказ

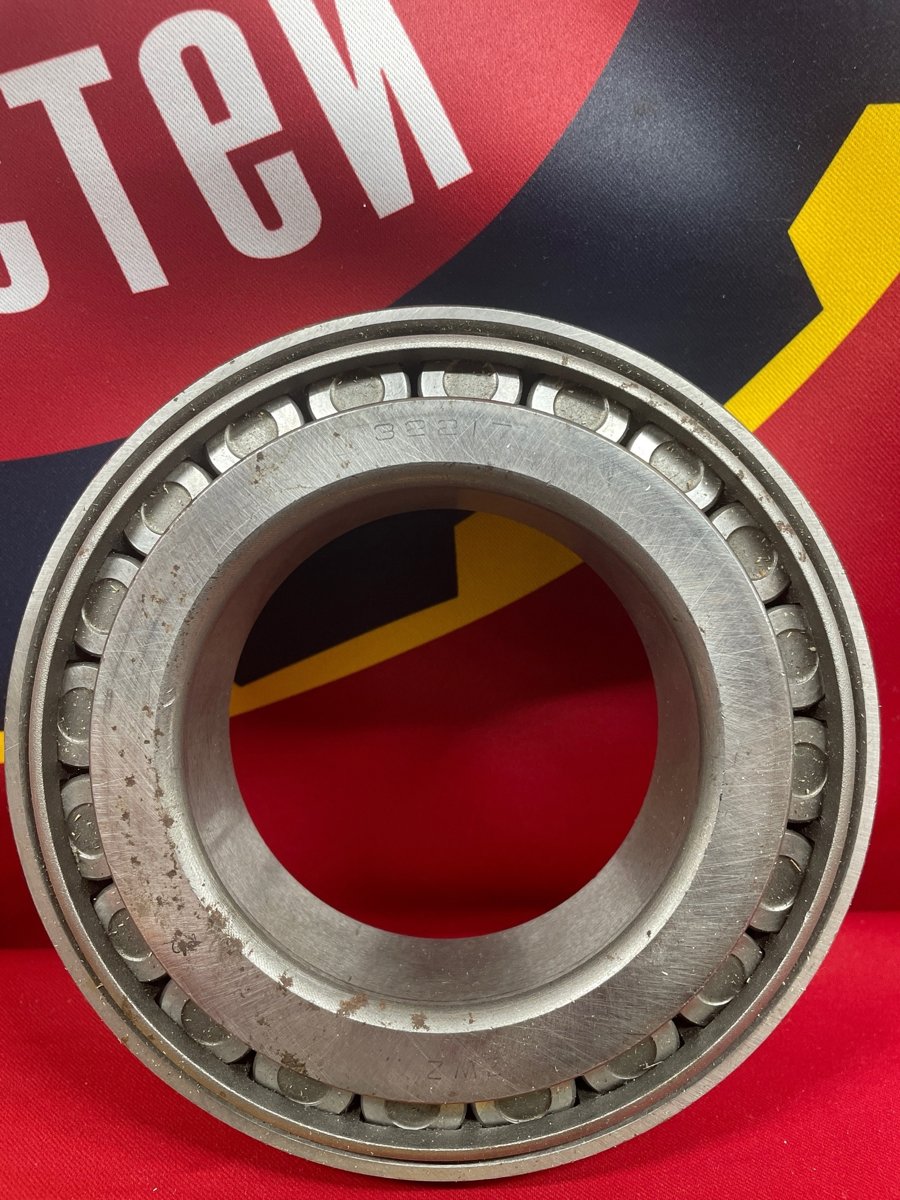

- 19Подшипник роликовый конический 7517EАрт. 800500278× 2Под заказ
- 20Регулировочная шайбаАрт. 251400267× 2Под заказ
- 21Верхний подшипникАрт. 252900354× 1Под заказ
- 22Верхняя втулка валаАрт. 252900355× 1Под заказ
- 23Болт M16x100 (GB/T5782-2000)Арт. 805000217× 8Под заказ
- 24ПалецАрт. 252903797× 1Под заказ
- 25Сальник каркасный B80x100x10D (GB9877.1-88)Арт. 803164070× 2Под заказ
- 26Сепаратор подшипникаАрт. 252900754× 2Под заказ
- 27Откидной подшипник GE80ES (GB304.5-81)Арт. 800511235× 1Под заказ
- 28Верхний шарнирный палецАрт. 252900390× 1Под заказ
- 29ШайбаАрт. 250400150× 1Под заказ
- 30Шайба 20 (GB/T93-1987)Арт. 805300023× 1Под заказ
- 31Болт M20*2.5*40 сочленения полурам XCMG твердость 8.8Арт. 805000281× 1Под заказ
- 32БолтАрт. 252903801× 1Под заказ
- 33Стопорная шайба 30 (GB/T93-1987)Арт. 805300048× 1Под заказ
