XCMG LW500FN
Рулевая гидравлическая система
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
33 поз.- 1ГидроцилиндрАрт. 803069946× 1Под заказ
- 2Шланг в сбореАрт. 251805576× 2Под заказ
- 3ПереходникАрт. 803164795× 2Под заказ
- 4ПереходникАрт. 803164788× 2Под заказ
- 5ПереходникАрт. 803164743× 4Под заказ
- 6Шланг в сбореАрт. 251806231× 1Под заказ
- 7Шланг в сбореАрт. 251805639× 1Под заказ
- 8ШтуцерАрт. 803164242× 3Под заказ
- 9Шланг в сбореАрт. 251805642× 1Под заказ
- 10ШлангАрт. 251806263× 1Под заказ
- 11ПереходникАрт. 803164793× 3Под заказ
- 12Шланг в сбореАрт. 251805644× 1Под заказ
- 13Шайба 10 (GB/T93-1987)Арт. 805300014× 6Под заказ
- 14Винт M10X90 (GB/T70.1-2008)Арт. 805100086× 2Под заказ
- 15Шланг в сбореАрт. 251805645× 1Под заказ
- 16Шланг в сбореАрт. 251806232× 1Под заказ
- 17

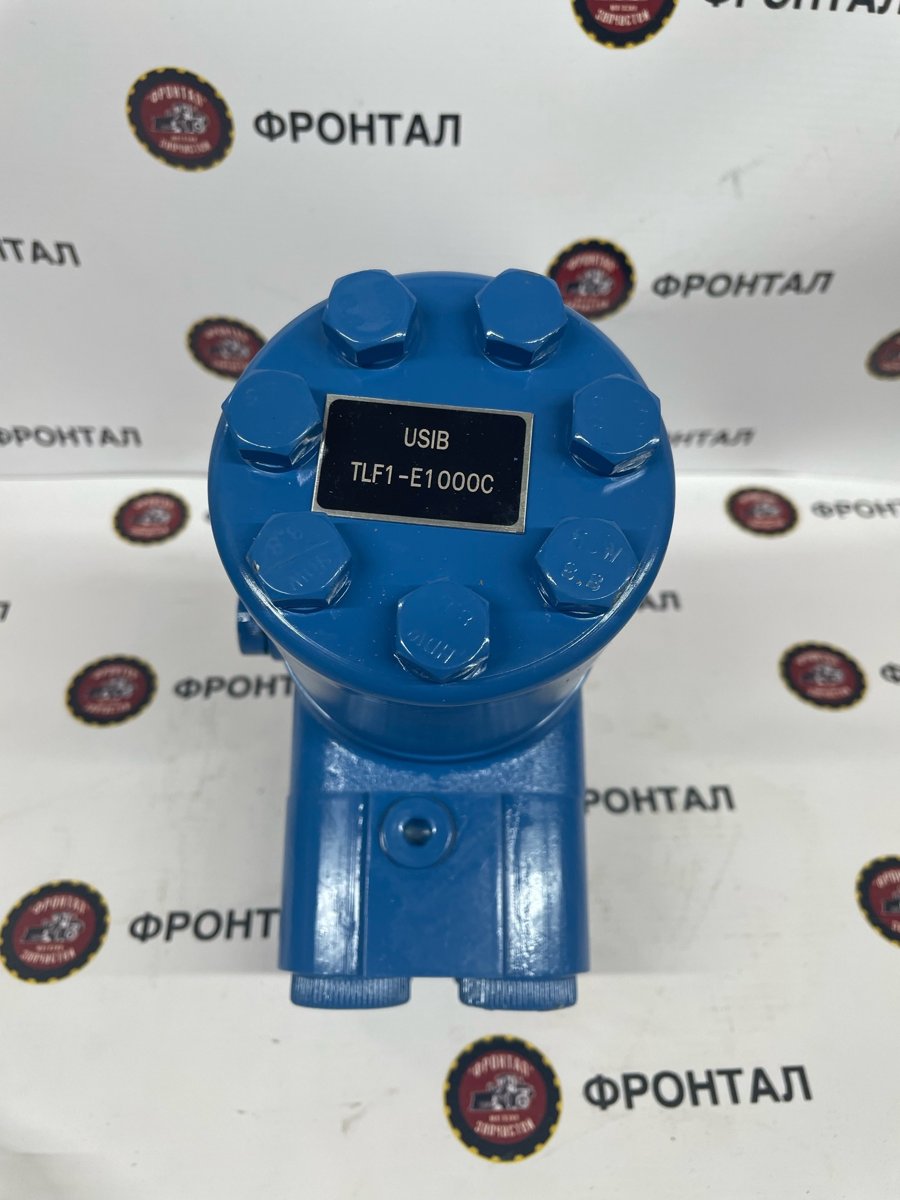

Насос -дозатор TLF1-E1000C (шпонка)Арт. 803004084× 1В наличии45 000 ₽ - 18Болт M10x25 (GB/T5783-2000)Арт. 805000727× 4Под заказ
- 19ОтводАрт. 803163638× 1Под заказ
- 20СоединениеАрт. 803164756× 1Под заказ
- 21Обратный клапанАрт. 803073807× 1Под заказ
- 22КлапанАрт. 803004061× 1Под заказ
- 23Болт M12x25 (GB/T5783-2000)Арт. 805000715× 2Под заказ
- 24Шайба 12 (GB/T93-1987)Арт. 805300018× 2Под заказ
- 25Блок фланцев (M1M1HK-20)Арт. 803164828× 1Под заказ
- 26Фланец в сбореАрт. 251805652× 1Под заказ
- 27Хомут трубыАрт. 252101608× 1Под заказ
- 28НастилАрт. 251800630× 1Под заказ
- 29ШтуцерАрт. 251800629× 1Под заказ
- 30Шайба 20Арт. 805301413× 1Под заказ
- 31СоединениеАрт. 803164899× 3Под заказ
- 32Кольцо уплотнительноеАрт. 803164229× 1Под заказ
- 33ПереходникАрт. 803164332× 1Под заказ
