XCMG LW300KN

15920

Детали на схеме

32 поз.

• 1Левый верхний корпус ключаАрт. 251901116× 1Под заказ
• 2Нижний корпус клещейАрт. 251900957× 1Под заказ
• 3Правый верхний корпус ключаАрт. 251901121× 1Под заказ
• 4Вал штифтаАрт. 250100357× 2Под заказ

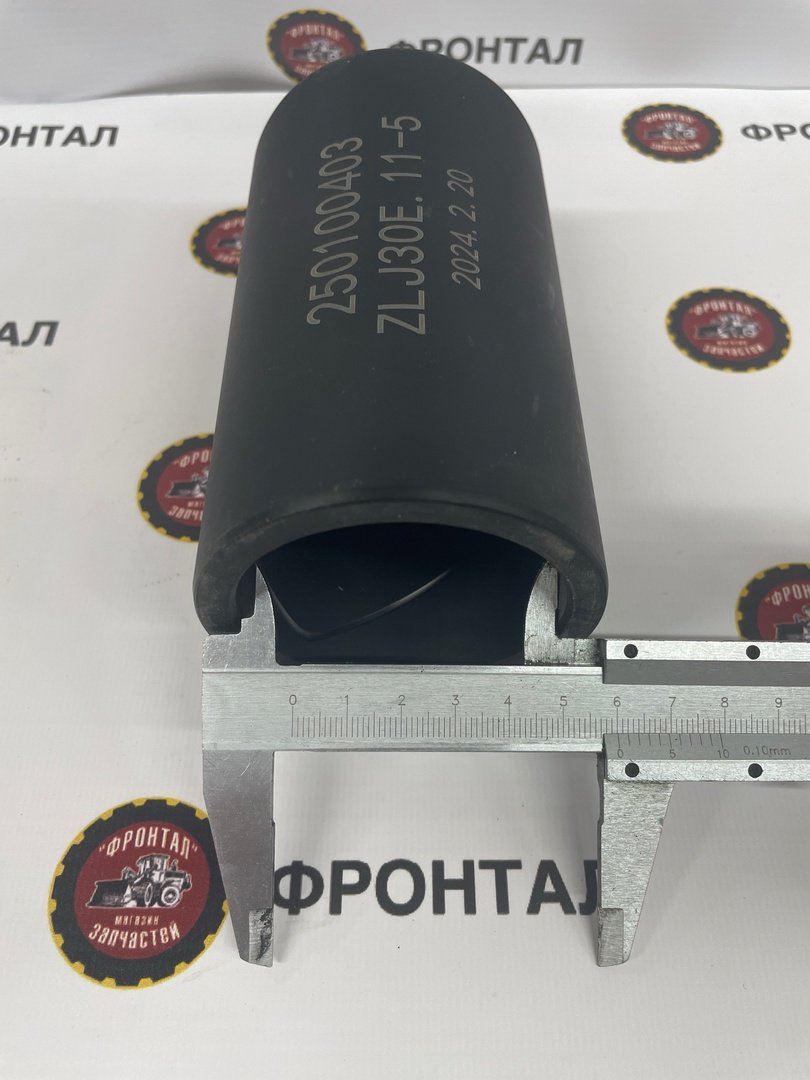

• 5Втулка валаАрт. 250100403× 2Под заказ
• 6Болт M16x25 (GB/T5783-2000)Арт. 805000022× 7Под заказ
• 7Шайба 16 (GB/T93-1987)Арт. 805300011× 7Под заказ
• 8ШайбаАрт. 251500112× 7Под заказ
• 9Масленка M10x1 (JB/T7940.1-1995)Арт. 801100336× 7Под заказ
• 10Вал штифтаАрт. 250100356× 2Под заказ
• 11Шайба 10 (GB/T93-1987)Арт. 805300014× 4Под заказ
• 12Болт M10x25 (GB/T5782-2000)Арт. 805001924× 4Под заказ
• 13Запорная планкаАрт. 250100359× 2Под заказ
• 14Вал штифтаАрт. 250100358× 2Под заказ
• 15Цилиндр захватаАрт. 803004299× 2Под заказ
• 16Фланец типа отделенияАрт. 250100783× 8Под заказ
• 17O-образное уплотнительное кольцо 25x3.55 (GB/T3452.1-1992)Арт. 801100120× 8Под заказ
• 18Болт M10x30 (GB/T5783-2000)Арт. 805000043× 8Под заказ
• 19Шайба 10 (GB/T93-1987)Арт. 805300014× 8Под заказ
• 20Резиновая типа F 16 II-800Арт. 250100363× 4Под заказ
• 21Трехходовая соединительная трубаАрт. 251900945× 2Под заказ
• 22Стальная трубкаАрт. 251900946× 2Под заказ
• 23Гибкий рукав в сбореАрт. 250100667× 2Под заказ
• 24Гибкий рукав в сбореАрт. 250100664× 2Под заказ
• 25ТрубодержательАрт. 250100405× 2Под заказ
• 26Болт M12x30 (GB/T5783-2000)Арт. 805000716× 4Под заказ
• 27Шайба 12 (GB/T93-1987)Арт. 805300018× 4Под заказ
• 28Шайба 12 (GB/T97.1-2002)Арт. 805300020× 4Под заказ
• 29U-образный болтАрт. 250100404× 4Под заказ
• 30Шайба 8 (GB97.1-85)Арт. 805300069× 8Под заказ
• 31Шайба 8 (GB/T93-1987)Арт. 805300010× 8Под заказ
• 32Гайка M8 (GB/T6170-2000)Арт. 805200045× 8Под заказ
