XCMG China Motors LW300F
Обратный вал
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
29 поз.- 15

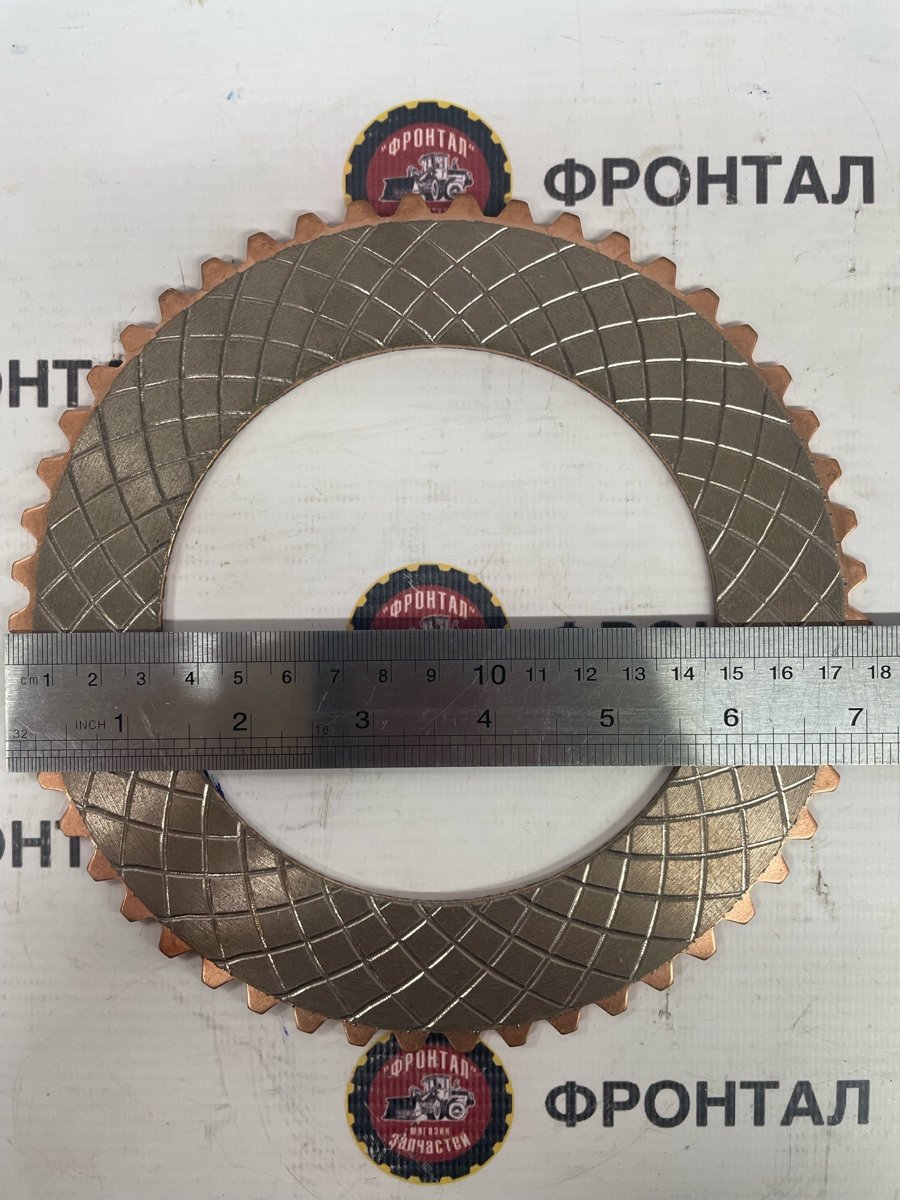

Диск наружный (фрикционный) ZL20-032104Арт. ZL20-032104× 6В наличии1 200 ₽ - 29ПалецАрт. GB119-86× 2Под заказ
- 28Болт M22X55Арт. GB5783-86× 8Под заказ
- 27Ограничительная прокладкаАрт. ZL20-032006× 4Под заказ
- 26Шестерня m=4.5, Z=44Арт. ZL20-036004x1× 1Под заказ
- 25Седло клапанаАрт. ZL20-032109× 1Под заказ
- 24Арт. GB308-89× 1Под заказ
- 23Корпус сцепления в сбореАрт. ZL20-032105× 1Под заказ
- 22
Кольцо 80*5,7 уплотнительное пальца сочленения ZL30Арт. GB1235-76× 1В наличии80 ₽ - 21Уплотнительное кольцоАрт. ZL20-032107× 1Под заказ
- 20

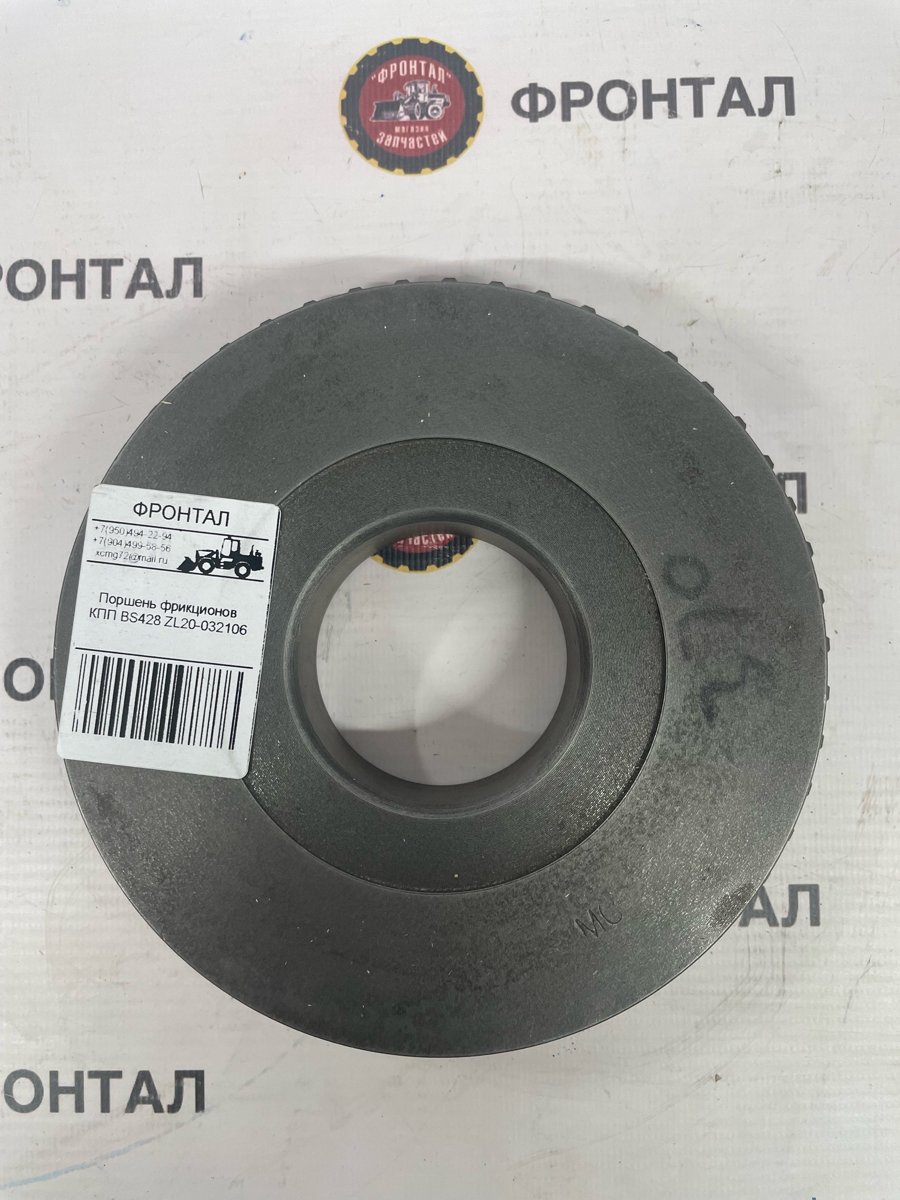

Поршень BS428 ZL20-032106Арт. ZL20-032106× 1В наличии4 500 ₽ - 19Пружина КПП BS428 ZL20-032108Арт. ZL20-032108× 1Под заказ
- 18Опора пружиныАрт. ZL20-032110× 1Под заказ
- 17Арт. GB894.2-86× 1Под заказ
- 16Внутренний фрикционный дискАрт. ZL20-032103× 5Под заказ
- 1Болт M22X55Арт. GB5783-86× 2Под заказ
- 14Блок фрикционов ГМКП ZL20-032102 4110000038180Арт. ZL20-032102× 1Под заказ
- 13Стопорное кольцоАрт. ZL20-032101× 1Под заказ
- 12Шестерня m=4.5, Z=49Арт. ZL20-036002x1× 1Под заказ
- 11Подшипник 308Арт. GB276-89× 2Под заказ
- 10Стопорное кольцо 30Арт. GB893-86× 2Под заказ
- 9Вал заднего ходаАрт. ZL20-036003× 1Под заказ
- 8Пробка 9Арт. ZL20-032009× 1Под заказ
- 7ВтулкаАрт. ZL20-036001× 1Под заказ
- 6Роликоподшипник 7507Арт. GB297-86× 2Под заказ
- 5Шестерня Z=49Арт. ZL20-032003× 1Под заказ
- 4Поршневое кольцо ⌀52Арт. CA10-3509164A× 2Под заказ
- 3Торцевой отражатель валаАрт. ZL20-032002× 1Под заказ
- 2Запорный клапанАрт. ZL20-032001× 1Под заказ
