XCMG China Motors LW300F
Корпус коробки передач
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
68 поз.- 43ВтулкаАрт. ZL20-030032× 3Под заказ
- 51
Сальник SG60X 80X12Арт. HG4-692-67× 2В наличии80 ₽ - 50Арт. ZL20-030026× 1Под заказ
- 49Арт. ZL20-030022× 1Под заказ
- 48Болт M10x25Арт. GB70-85× 13Под заказ
- 47ПалецАрт. GB119-86× 1Под заказ
- 46Арт. ZL20-035001× 3Под заказ
- 45ВтулкаАрт. ZL20-035002× 3Под заказ
- 44ШайбаАрт. ZL20-030031× 3Под заказ
- 52Болт M22X55Арт. GB5783-86× 35Под заказ
- 42Большая торцевая крышкаАрт. ZL20-031000× 1Под заказ
- 41Кольцо уплотнительноеАрт. ZL20-030033× 1Под заказ
- 40Арт. ZL20-030063× 1Под заказ
- 39Арт. ZL20-037200× 1Под заказ
- 38Болт M22X55Арт. GB5783-86× 4Под заказ
- 37МуфтаАрт. ZL20-037000X2× 1Под заказ
- 36
Кольцо 80*5,7 уплотнительное пальца сочленения ZL30Арт. GB1235-76× 1В наличии80 ₽ - 60КорпусАрт. ZL20-030109× 1Под заказ
- 68ПробкаАрт. ZL20-031005× 6Под заказ
- 67Пробка 7Арт. Q21-34× 6Под заказ
- 66Болт M22X55Арт. GB5783-86× 4Под заказ
- 65Бумажная прокладка 0.5Арт. ZL20-030040× 1Под заказ
- 64Заклёпка 2X3Арт. GB867-86× 4Под заказ
- 63КрышкаАрт. ZL20-030060× 1Под заказ
- 62Арт. ZL20-030039× 1Под заказ
- 61Бумажная прокладкаАрт. ZL20-030108× 1Под заказ
- 35Пробка резьбовая M10×1-6hАрт. Q20-01× 1Под заказ
- 59Арт. ZL20-030102× 1Под заказ
- 58Медная втулкаАрт. ZL20-030107× 4Под заказ
- 57Арт. ZL20-030106× 5Под заказ
- 56Медная втулкаАрт. ZL20-030105× 1Под заказ
- 55СапунАрт. ZL20-030103× 1Под заказ
- 54Гайка квадратная M6Арт. GB39-88× 1Под заказ
- 53Арт. ZL20-030101× 1Под заказ
- 9Шайба 12Арт. GB93-87× 57Под заказ
- 17Сальник 18×35×10Арт. JB2600-80× 1Под заказ
- 16Торцевая крышка входного валаАрт. ZL20-030008× 1Под заказ
- 15Ограничительная прокладкаАрт. ZL20-030004× 2Под заказ
- 14Болт M22X55Арт. GB5783-86× 2Под заказ
- 13Регулировочный винтАрт. ZL20-030006× 2Под заказ
- 12Арт. ZL20-030005× 1Под заказ
- 11Бумажная прокладкаАрт. ZL20-030002× 2Под заказ
- 10

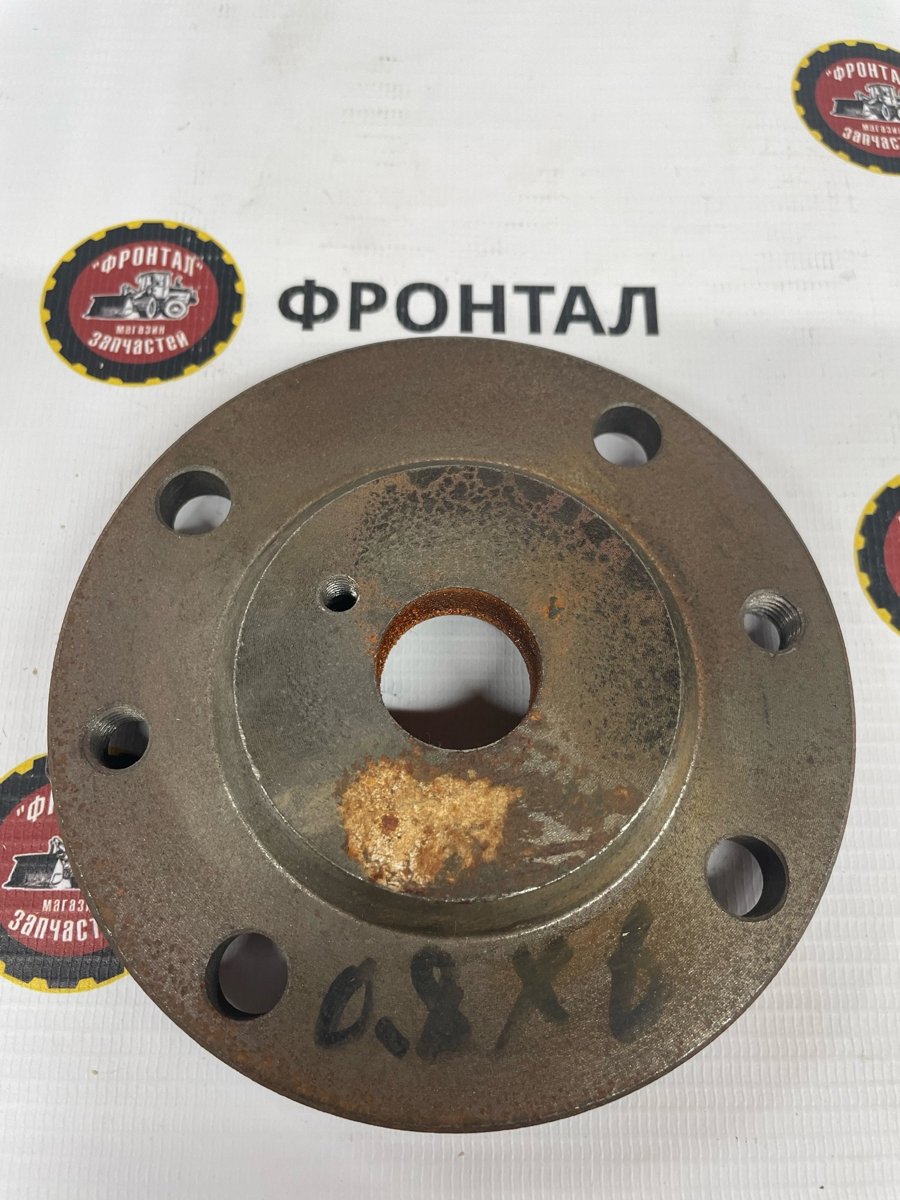

Крышка вала КПП BS428,ZL20-030003Арт. ZL20-030003× 1В наличии1 600 ₽ - 18Торцевая крышка промежуточного валаАрт. ZL20-030058× 1Под заказ
- 8Болт M22X55Арт. GB5783-86× 18Под заказ
- 7Гайка M12Арт. GB6170-86× 8Под заказ
- 6Шайба 12Арт. GB93-87× 8Под заказ
- 5Болт M22X55Арт. GB5783-86× 8Под заказ
- 4КронштейнАрт. ZL20-030057× 2Под заказ
- 3Арт. GB/T827-1986× 4Под заказ
- 2ТабличкаАрт. 403091× 1Под заказ
- 26Болт M22X55Арт. GB5783-86× 6Под заказ
- 34ШайбаАрт. ZL20-034004× 1Под заказ
- 33Постоянный магнитАрт. ZL20-030043× 1Под заказ
- 32ТрубкаАрт. ZL20-030007× 1Под заказ
- 31

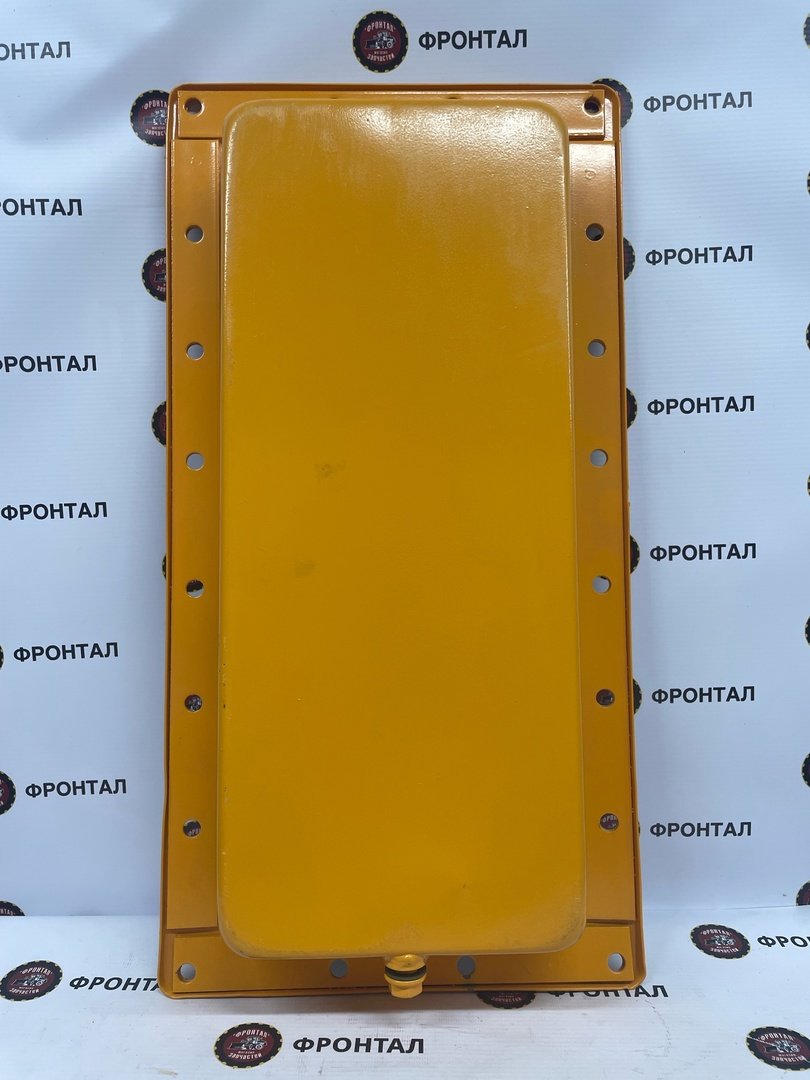

Поддон ГМКП BS428 ZL20-034001 (Стальной)Арт. ZL20-034001× 1В наличии6 000 ₽ - 30Прокладка поддона картера ГМП ZL20-030020Арт. ZL20-030020× 1Под заказ
- 29Кольцо уплотнительное 22×2.5Арт. Q26-01× 1Под заказ
- 28Болт M22X55Арт. GB5783-86× 4Под заказ
- 27Фланцевое соединениеАрт. ZL20-030062-3W1× 1Под заказ
- 1КорпусАрт. ZL20-030001× 1Под заказ
- 25ФильтроэлементАрт. WL-100X100-J× 1Под заказ
- 24ШайбаАрт. ZL20-030062-4× 1Под заказ
- 23ФланецАрт. ZL20-030062W1× 1Под заказ
- 22Шайба 12Арт. GB93-87× 14Под заказ
- 21Гайка M12Арт. GB6170-86× 6Под заказ
- 20Арт. ZL20-030059× 1Под заказ
- 19Бумажная прокладкаАрт. ZL20-030025× 1Под заказ
