Shantui SL30W (new)
Входной вал в сборе
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
66 поз.- 1Гайка круглая M20×1,5Арт. 01530-02010× 1Под заказ
- 2Шайба 20Арт. 01658-02016× 1Под заказ
- 3Шайба 20Арт. BD08-00040× 1Под заказ
- 4Входной фланецАрт. BD08-01000× 1Под заказ
- 5Конический роликовый подшипник 32207Арт. GB297 32207× 2Под заказ
- 6Входной валАрт. BD08-12009× 1Под заказ
- 7ПробкаАрт. BD08-12007× 1Под заказ
- 8Кольцо 75Арт. 04065-07525× 2Под заказ
- 9Подшипник 6009Арт. GB276 6009× 2Под заказ
- 10ШестерняАрт. BD08-12001× 1Под заказ
- 11Стопорное кольцоАрт. BD08-12002× 1Под заказ
- 12Наружная торцевая крышкаАрт. BD08-12003× 1Под заказ
- 13Арт. BD08-12200× 6Под заказ
- 14Арт. BD08-12013× 5Под заказ
- 15Стопорное кольцо 60Арт. 04064-06020× 1Под заказ
- 16Опора пружиныАрт. BD08-12014× 1Под заказ
- 17ПружинаАрт. BD08-12004× 1Под заказ
- 18ПоршеньАрт. BD08-12012× 1Под заказ
- 19Уплотнительное кольцоАрт. BD08-12005× 1Под заказ
- 20Кольцо уплотнительное 60×3.1Арт. GB1235 60×3.1× 1Под заказ
- 21Корпус сцепления в сбореАрт. BD08-12100× 1Под заказ
- 24Шестерня Z=46Арт. BD08-12006× 1Под заказ
- 25Ограничительная прокладкаАрт. BD08-12011× 4Под заказ
- 26Болт M10x25Арт. 01010-51025× 8Под заказ
- 27Палец A8×22Арт. 04020-00822× 2Под заказ
- 28ВтулкаАрт. BD08-12010× 1Под заказ
- 29Арт. BD08-12008× 1Под заказ
- 30Кольцо поршневое φ52Арт. 07018-10502× 2Под заказ
- 31Торцевая крышка валаАрт. BD08-00034× 1Под заказ
- 32Ограничительная прокладкаАрт. BD08-00035× 1Под заказ
- 33Болт M8x16Арт. 01010-50816× 2Под заказ
- 0

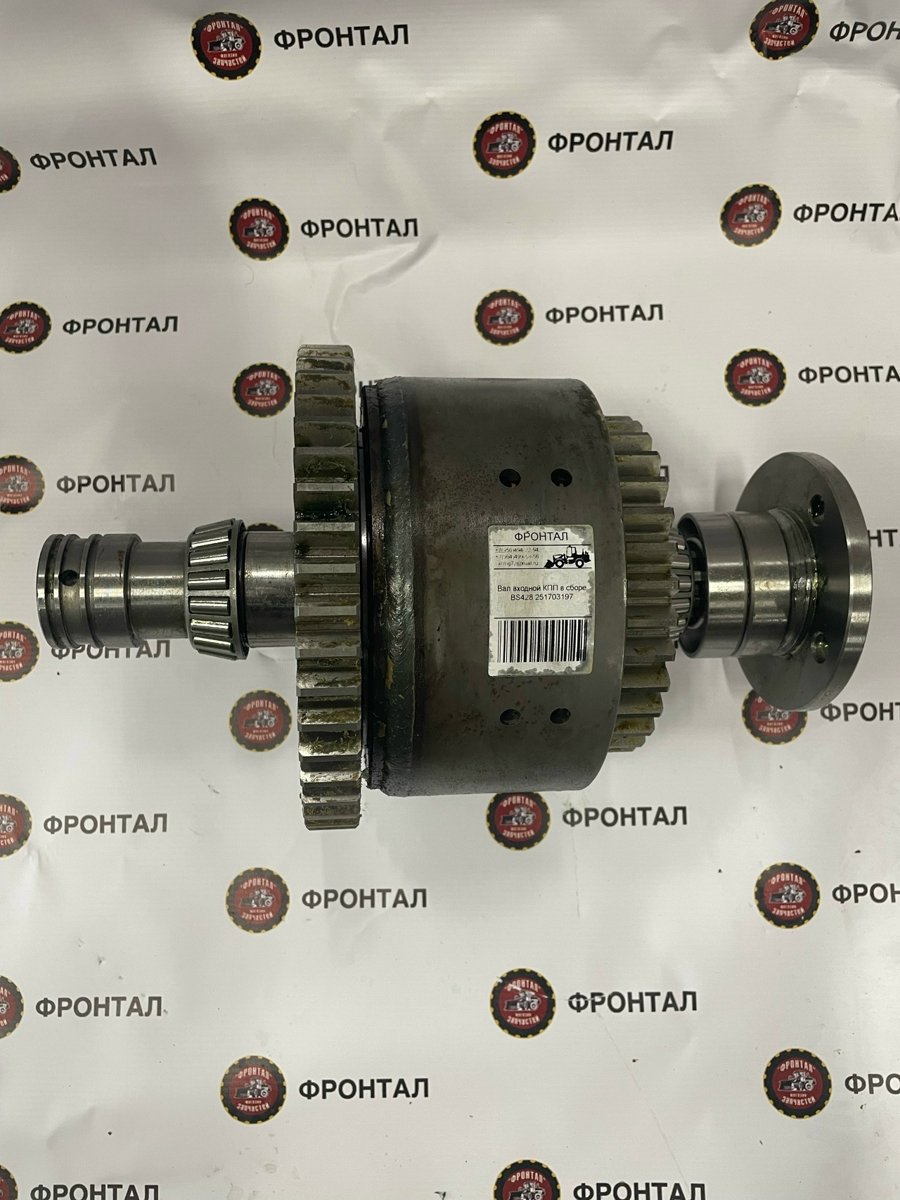

Вал входной ГМП 428 ZL20-032000X1Арт. ZL20-032000X1× 1В наличии45 000 ₽ - 1Гайка круглая M20×1,5Арт. GB810 M20×1.5× 1Под заказ
- 2Стопорная шайба 20Арт. GB858 20× 1Под заказ
- 3Шайба 20Арт. ZL20-032011× 1Под заказ
- 4
Фланец в сбореАрт. ZL20-030061X1× 1Под заказ - 5Конический роликовый подшипник 7507Арт. GB297 7507× 2Под заказ
- 6Вал входной КПП BS428 ZL20-032008Арт. ZL20-032008× 1В наличии6 000 ₽
- 7Пробка 9Арт. ZL20-032009× 1Под заказ
- 8Стопорное кольцо отверстия 75Арт. GB893.2 75× 2Под заказ
- 9Арт. GB276 109× 2Под заказ
- 10Шестерня (Z=38)Арт. ZL20-032007× 1Под заказ
- 10Шестерня входного вала КПП BS428 , 33 зуб. ZL20-032007X1Арт. ZL20-032007X1× 1В наличии2 600 ₽
- 11
Кольцо zl20-032101 (d=184)Арт. ZL20-032101× 1В наличии450 ₽ - 12
Блок фрикционов ГМКП ZL20-032102 4110000038180Арт. ZL20-032102× 1В наличии3 400 ₽ - 13
Диск наружный (фрикционный) ZL20-032104Арт. ZL20-032104× 6В наличии1 200 ₽ - 14
Диск внутренний зуб(стальной) ZL20-032103/860114635Арт. ZL20-032103× 5В наличии700 ₽ - 15Стопорное кольцо вала 60Арт. GB894.2 60× 1Под заказ
- 16Опора пружиныАрт. ZL20-032110× 1Под заказ
- 17Пружина КПП BS428 ZL20-032108Арт. ZL20-032108× 1В наличии360 ₽
- 18ПоршеньАрт. ZL20-032016× 1Под заказ
- 19Уплотнительное кольцоАрт. ZL20-032107× 1Под заказ
- 21Корпус сцепления в сбореАрт. ZL20-032105× 1Под заказ
- 22Шарик стальной 5Арт. GB308 5× 1Под заказ
- 23Седло клапанаАрт. ZL20-032109× 1Под заказ
- 24Шестерня КПП BS428 ZL20-032010X1 (Z=46) входного валаАрт. ZL20-032010X1× 1В наличии4 800 ₽
- 24
Поршень ГМП ZL20-032003Арт. ZL20-032003× 1В наличии800 ₽ - 25Ограничительная прокладкаАрт. ZL20-032006× 4Под заказ
- 26Болт M10×25Арт. GB5783 M10×25× 8Под заказ
- 27Палец A8×22Арт. GB119 A8×22× 2Под заказ
- 28ВтулкаАрт. ZL20-032004× 1Под заказ
- 29Поршень ГМП ZL20-032003Арт. ZL20-032003× 1В наличии800 ₽
- 30
Кольцо поршня ГМП (Ф52)CA10-350914-AАрт. CA10-350914-A× 2В наличии150 ₽ - 31
Пластина КПП BS428 ZL20-032002Арт. ZL20-032002× 1В наличии400 ₽ - 32Запорный клапанАрт. ZL20-032001× 1Под заказ
- 33Болт M8×16Арт. GB5783 M8×16× 2Под заказ
