Shantui SL30W

Передняя рама в сборе

Детали на схеме

37 поз.

• 1Передняя рамаАрт. DG930A-09100× 1Под заказ
• 2Передняя крышкаАрт. DG930A-09200× 1Под заказ
• 3ПалецАрт. DG930A-09300× 2Под заказ
• 4ПалецАрт. DG930A-09400× 1Под заказ
• 5ПалецАрт. DG930A-09500× 2Под заказ
• 6Стопорная пластинаАрт. DG930A-09001× 1Под заказ
• 7ПоддонАрт. DG930A-09002A× 2Под заказ
• 8ВтулкаАрт. DG930A-09003A× 1Под заказ
• 9Верхний вал тягиАрт. DG930A-09004A× 1Под заказ
• 10Гнездо винтаАрт. DG930A-09005× 2Под заказ
• 11Болт соединительныйАрт. DG930A-09006× 2Под заказ
• 12Прижимная пластинаАрт. DG930A-09007× 1Под заказ
• 13Арт. DG930A-09008× 2Под заказ

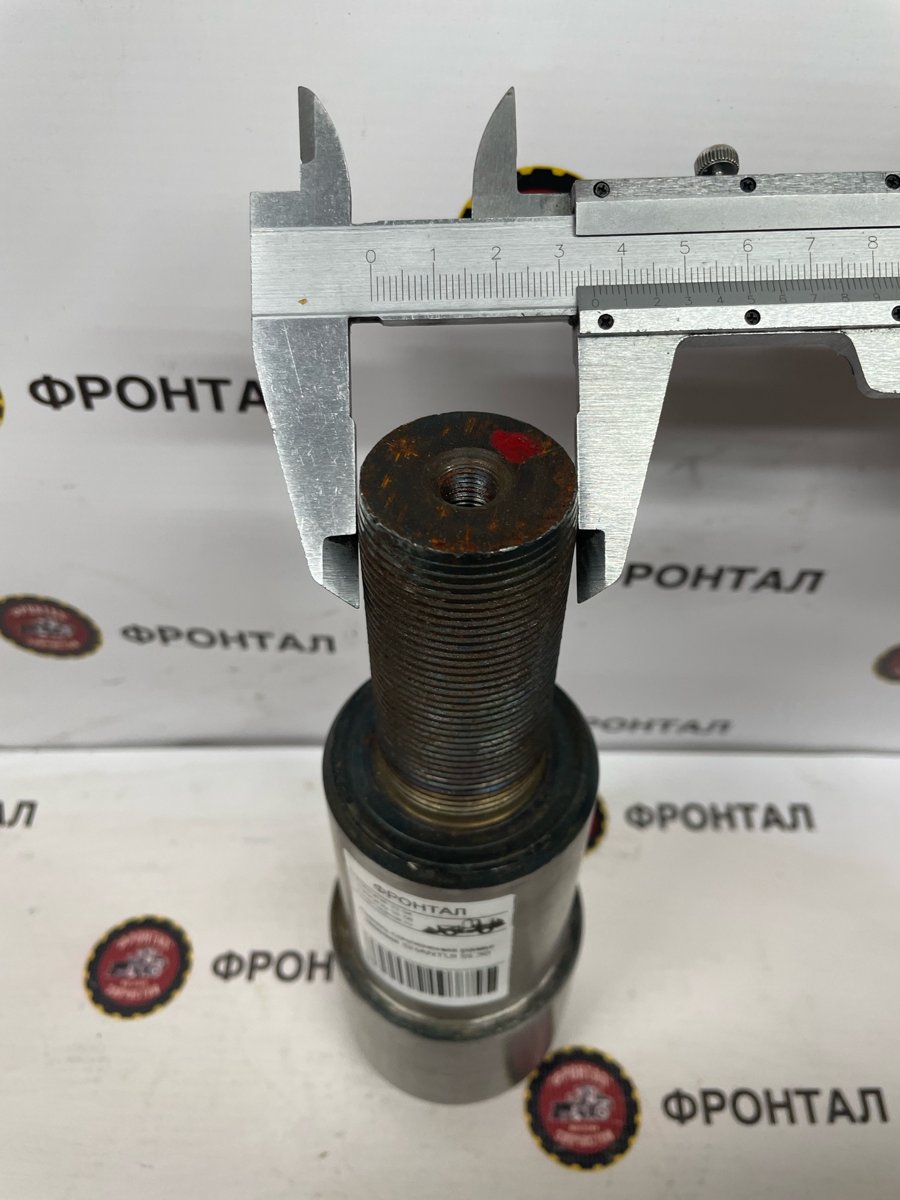

• 14Палец сочленения рамы нижний SHANTUI SL30Арт. DG930A-09009A× 1Под заказ6 600 ₽
• 15ВтулкаАрт. DG930A-09010A× 1Под заказ
• 16Арт. DG930A-09011A× 2Под заказ

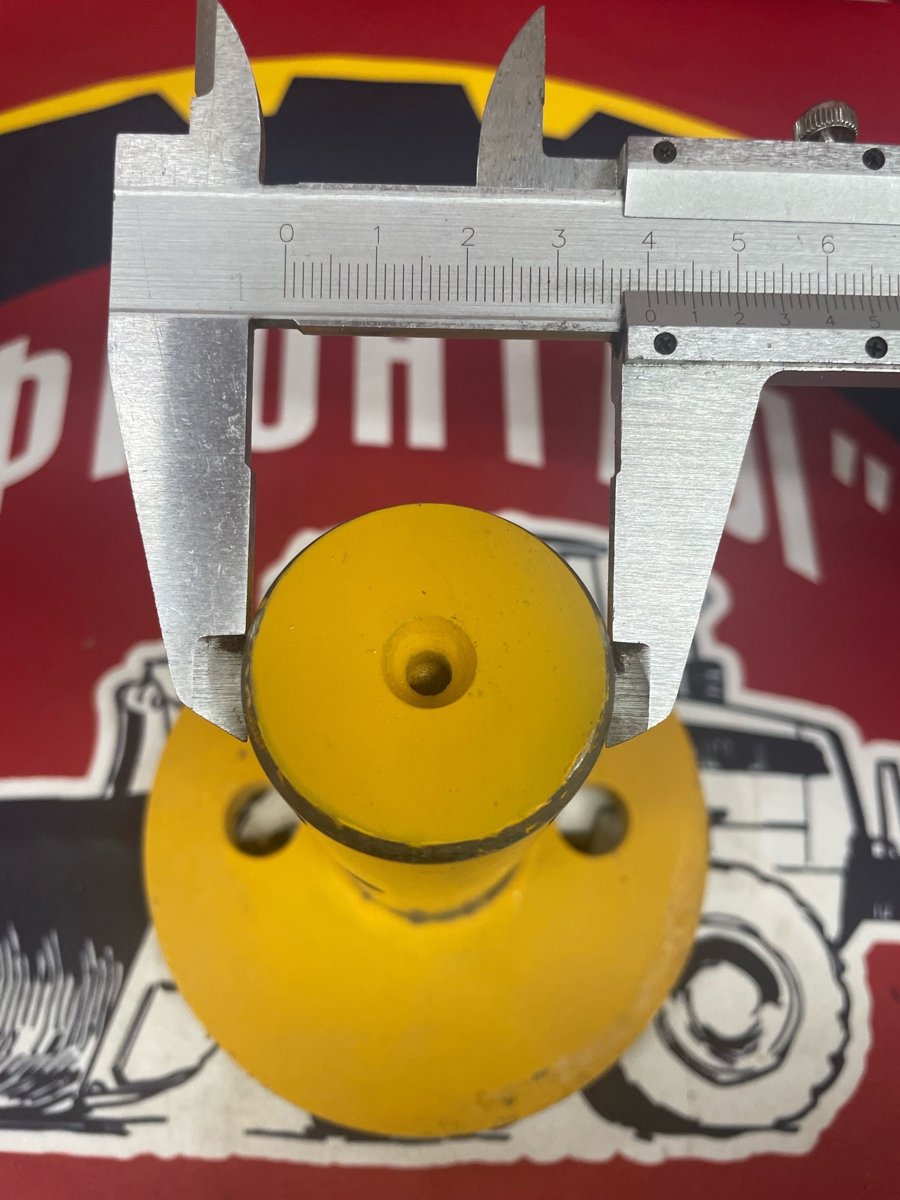

• 17Палец 40*115 рулевого гидроцилиндра SL30WАрт. DG930A-09700× 2Под заказ1 600 ₽
• 18СоединениеАрт. DG930A-09012B× 4Под заказ
• 19МаслопроводАрт. DG930A-09013B× 2Под заказ
• 20ПрокладкаАрт. DG930A-09014× 2Под заказ
• 21Прижимная пластинаАрт. DG930A-09015× 1Под заказ
• 1БолтАрт. GB5783-86, M10×20× 4Под заказ
• 2ШайбаАрт. GB93-87, 10× 8Под заказ
• 3МаслёнкаАрт. GB1152-79, M10×1× 9Под заказ
• 4Комбинированная шайбаАрт. JB982-77, 10× 8Под заказ
• 5БолтАрт. GB5783-86, M12×25× 18Под заказ
• 6ШайбаАрт. GB93-87, 12× 18Под заказ
• 7БолтАрт. GB5783-86, M24×60× 2Под заказ
• 8ШайбаАрт. GB93-87, 24× 2Под заказ
• 9ГайкаАрт. GB 6170-86, M24× 2Под заказ
• 10ШайбаАрт. GB95-85, 16× 5Под заказ
• 11ГайкаАрт. GB 6182-86 M36×2× 2Под заказ
• 12ГрязесъёмникАрт. SJM03-1, 70× 2Под заказ
• 13Шарнирный подшипникАрт. GB304.5-76, GE60ES× 2Под заказ
• 14БолтАрт. GB5783-86, M16×35× 5Под заказ
• 15ШайбаАрт. GB93-87, 16× 7Под заказ
• 16БолтАрт. GB5783-86, M16×30× 2Под заказ
