Shantui SL30W
Ступичный узел в сборе
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
35 поз.- 27КрышкаАрт. 79001544B× 1Под заказ
- 1Арт. CZQ320.3× 2Под заказ
- 2

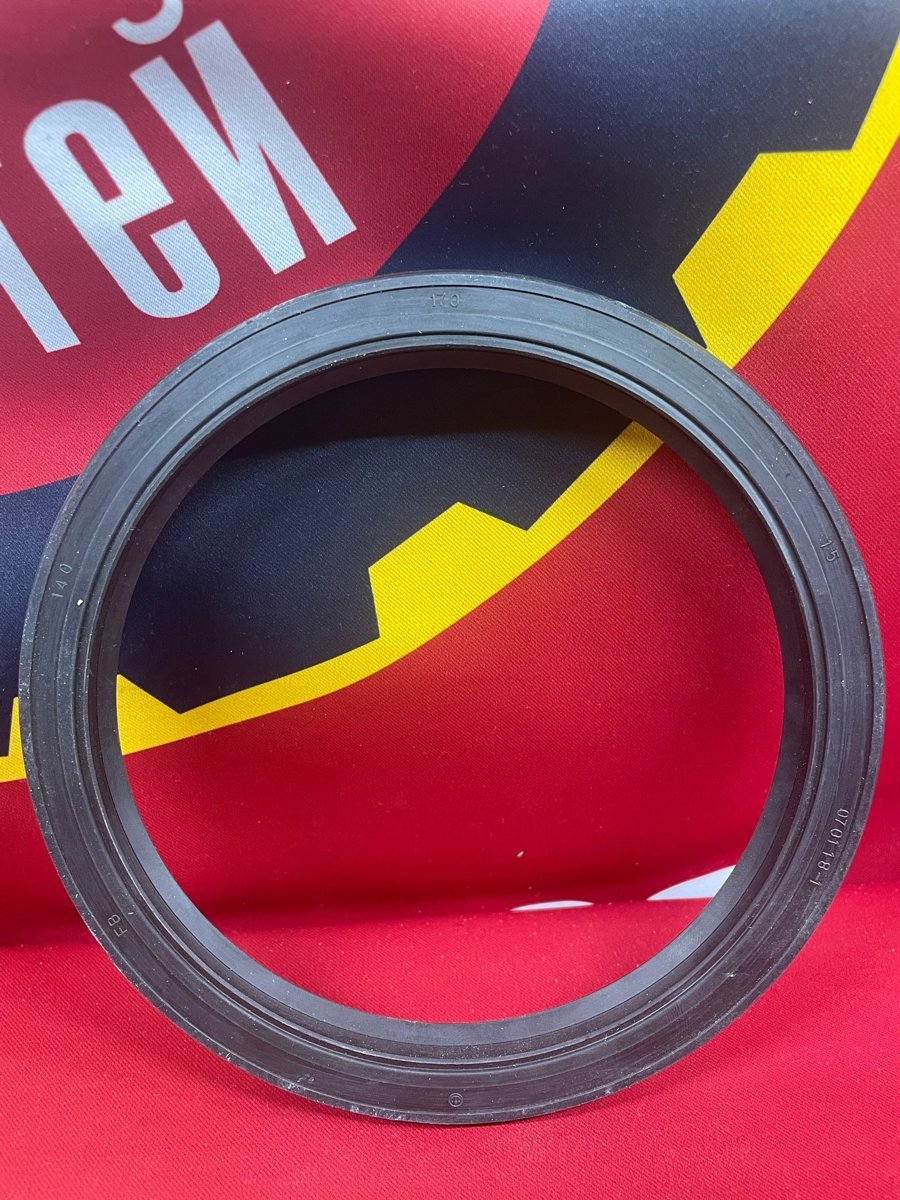

Сальник 140*170*15 ступицы ZL30GАрт. 79500813A× 1В наличии500 ₽ - 3СальникАрт. GB/T9877.1-1997, FB150×180×15-D× 1Под заказ
- 4СальникАрт. GB/T9877.1-1997, FB150×180×15-D× 1Под заказ
- 5ПластинаАрт. 79500823× 1Под заказ
- 6ПодшипникАрт. GB/T297-1994, 32024× 1Под заказ
- 7ГайкаАрт. GB/T6171-2000, M20×1.5× 12Под заказ
- 8ШайбаАрт. GB/T93-1987, 20× 12Под заказ
- 9Болт ободаАрт. 75502317A× 12Под заказ
- 10СтупицаАрт. 83020502× 1Под заказ
- 11ПодшипникАрт. GB/T297-1994, 32026× 1Под заказ
- 12ВтулкаАрт. 76101041× 1Под заказ
- 13Гайка бортового редуктора М85* LW300Арт. 75501646× 2В наличии800 ₽
- 14ШайбаАрт. GB/T858-1998, 85× 1Под заказ
- 15Коронная шестерняАрт. CZQ320.3-1× 1Под заказ
- 16Уплотнительное кольцоАрт. 75501707C× 1Под заказ
- 17Гайка ободаАрт. ZL30E3-3× 12Под заказ
- 18КрестовинаАрт. CZQ320.3-3× 1Под заказ
- 19ШайбаАрт. JB/T972-1977, 24× 1Под заказ
- 20Арт. 75500195A× 1Под заказ
- 21ШайбаАрт. GB/T93-1987, 10× 1Под заказ
- 22БолтАрт. GB/T5786-2000, M10×1.25×25× 1Под заказ
- 23ШайбаАрт. JB/T972-1977, 12× 1Под заказ
- 24Пробка M12X1.25X9Арт. 75500842× 1Под заказ
- 25БолтАрт. GB/T5786-2000, M12×1.25×25× 5Под заказ
- 26ШайбаАрт. GB/T93-1987, 12× 5Под заказ
- 28ОграничительАрт. 73520042× 1Под заказ
- 29ВтулкаАрт. GB/T894-1-1986, 42× 1Под заказ
- 30СателлитАрт. CZQ320.3-2× 3Под заказ
- 31Шарик стальной 3/8"Арт. GB/T308-2002× 3Под заказ
- 32Ось сателлитаАрт. CZQ320.3-4× 3Под заказ
- 33Роликовый подшипникАрт. GB/T309-2000, Φ6×50× 63Под заказ
- 34ПластинаАрт. 75600456B× 6Под заказ
- 35ВалАрт. CZQ320-2× 1Под заказ
