SEM SEM655D
Стрела подъемного рычага в сборе
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
32 поз.- 1СтрелаАрт. Z510010662× 1Под заказ
- 2Коромысло в сбореАрт. NZ5B05701600× 1Под заказ
- 3Арт. Z510010561× 2Под заказ
- 4Регулировочная прокладка δ1 ZL50F.1-13Арт. Z520010080× 4Под заказ
- 5Прокладка δ0.5 ZL50F.1-8Арт. Z520010030× 4Под заказ
- 6Арт. NZ5A10400201× 1Под заказ
- 7

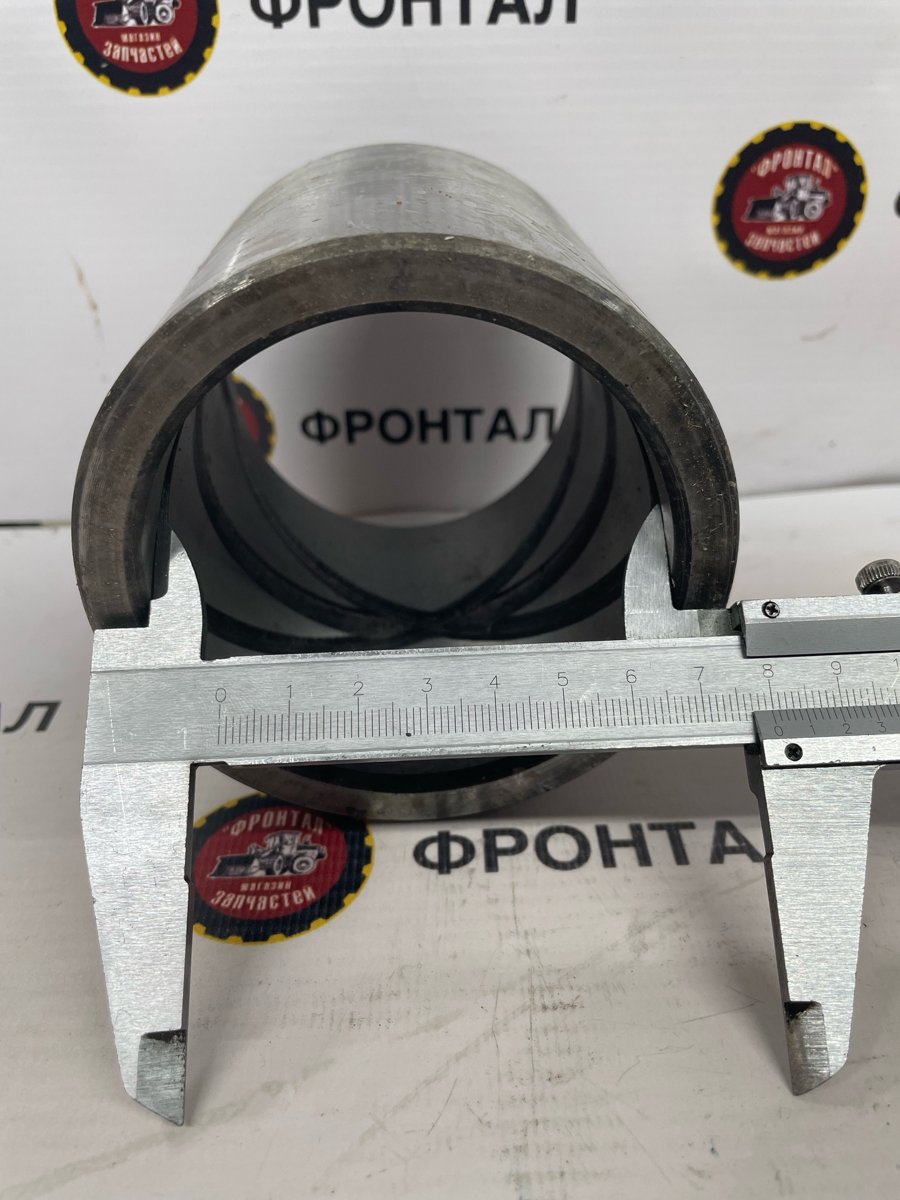

Втулка 80*100*100Арт. Z5B05700300× 2В наличии2 300 ₽ - 8Регулировочная прокладка δ2 ZL50F.1-14Арт. Z520010090× 2Под заказ
- 9Арт. Z5A104009× 1Под заказ
- 10Арт. Z5B05700200× 2Под заказ
- 11

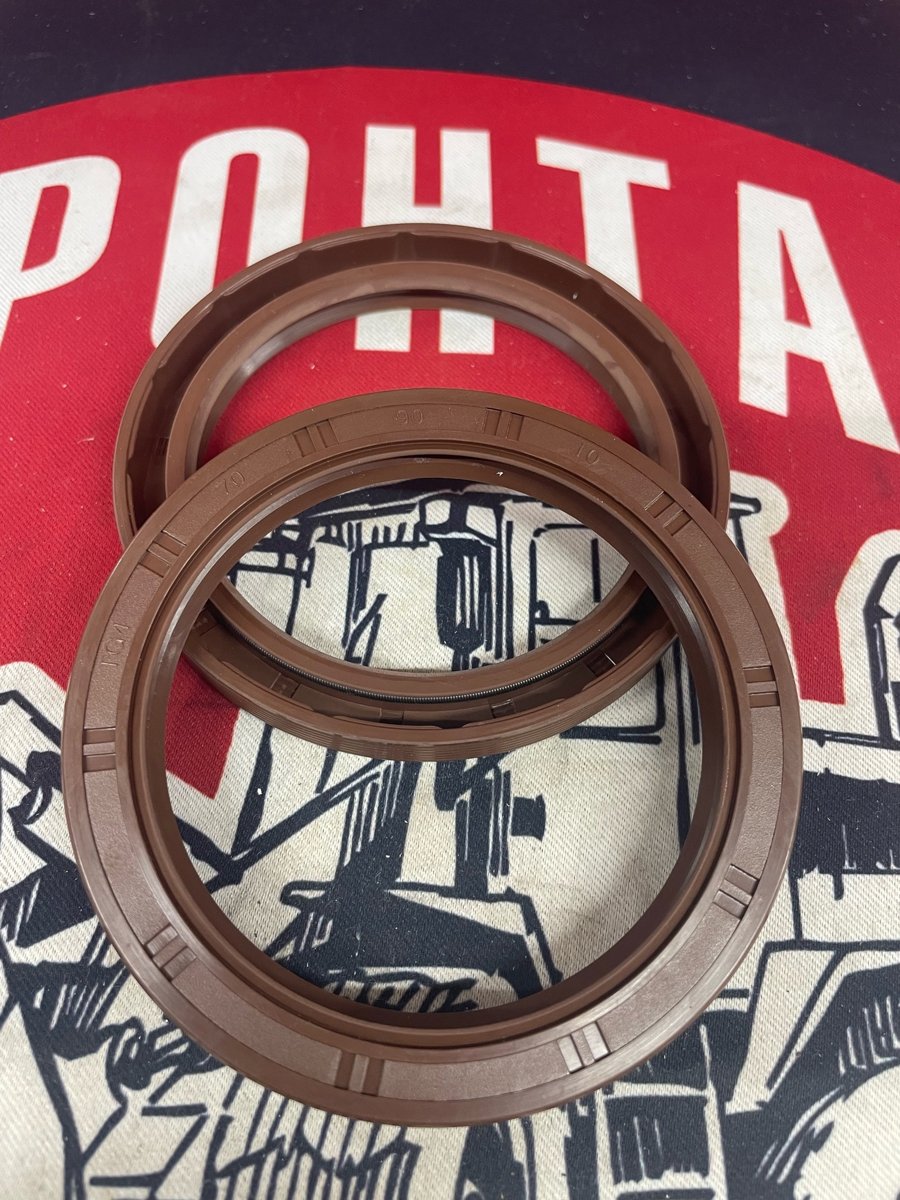

Сальник 70*90*10Арт. B160420007× 4В наличии300 ₽ - 12Пыльник ZL50D.1-26Арт. Z510010860× 8Под заказ
- 13Прокладка δ0.5 ZL50F.1-5Арт. Z520010010× 4Под заказ
- 14Шайба 70*135*1.0 регулировочная пальцаАрт. Z520010060× 4В наличии190 ₽
- 15Регулировочная прокладка δ2 ZL50F.1-12Арт. Z520010070× 4Под заказ
- 16БолтАрт. B040911625× 6Под заказ
- 17ШайбаАрт. Z520020890× 6Под заказ
- 18МаслёнкаАрт. B150101000× 8Под заказ
- 19Арт. Z510010821× 2Под заказ
- 20БолтАрт. B040912040× 2Под заказ
- 21ШайбаАрт. Z510011080× 2Под заказ
- 22Распорная втулкаАрт. Z510011070× 2Под заказ
- 23Арт. Z510010501× 2Под заказ
- 24Арт. Z5B05700500× 2Под заказ
- 25Арт. Z510010531× 1Под заказ
- 26Регулировочная прокладка δ2 ZL50F.1-18Арт. Z520010130× 2Под заказ
- 27Регулировочная прокладка δ1 ZL50F.1-17Арт. Z520010120× 2Под заказ
- 28Прокладка δ0.5 ZL50F.1-10Арт. Z520010050× 4Под заказ
- 29Манжета армированная 120X140X10 GB/T9877.1-1988Арт. B160210052× 2Под заказ
- 30Арт. Z5B05700400× 1Под заказ
- 31Арт. Z5B05700100× 2Под заказ
- 32Манжета армированная PD80X100X10 GB/T9877.1-1988Арт. B160210008× 4Под заказ
