SDLG LG953
Передняя рама в сборе
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
40 поз.- 1Передняя рама 1Арт. 2924000101Под заказ
- 2Болт М12*30 фланца сочленения полурамАрт. 4011000089× 32Под заказ120 ₽
- 3Шарнирный подшипникАрт. 4021000043× 2Под заказ
- 4Нижний палец сочленения 1Арт. 2925000102Под заказ
- 5Фланец 2 Q345AАрт. 2925000103Под заказ
- 6

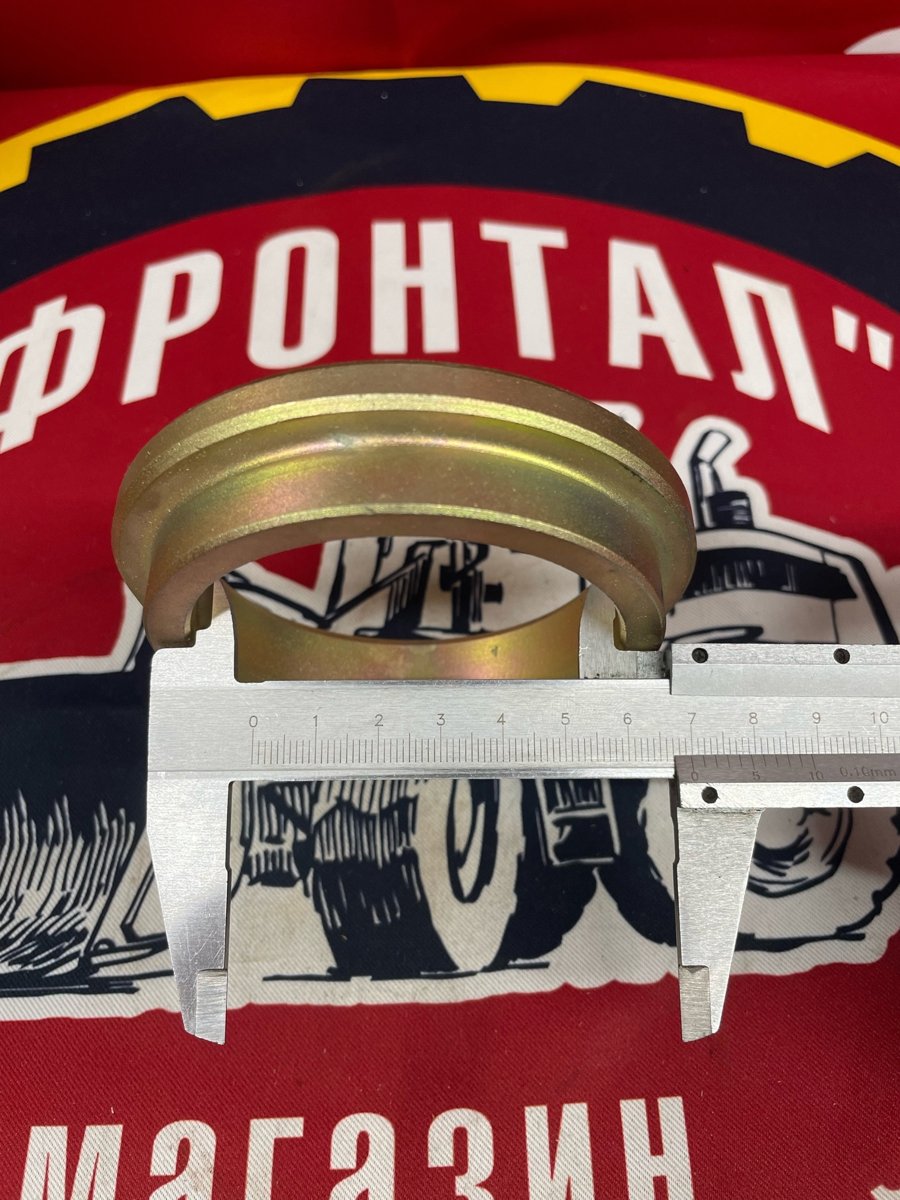

Втулка 70*85*98*20 сочленения рамы нижняя SDLG 952,953Арт. 2925000104Под заказ - 7Арт. 2925000105Под заказ
- 8Шплинт пальца сочленения SDLGАрт. 4016000113× 1В наличии70 ₽
- 9Прорезная гайкаАрт. 2925000106× 45Под заказ
- 10Маслопровод 2Арт. 2925000107Под заказ
- 11Болт GB5783-16*25EpZn-8.8Арт. 4011000093× 1Под заказ
- 12Верхний палец сочленения 1Арт. 2925000108Под заказ
- 13Скоба трубыАрт. 2925000031Под заказ
- 14Шайба GB93-6-65MnАрт. 4015000035× 6Под заказ
- 15Винт GB818-M6*10EpZn-4.8Арт. 4014000024× 6Под заказ
- 16Арт. 2925000110Под заказ
- 17Болт GB5783-M12*30EpZn-8.8Арт. 4011000197× 4Под заказ
- 18Шайба GB93-12-65MnАрт. 4015000026× 36Под заказ
- 19ПластинаАрт. 2925000111Под заказ
- 20Арт. 2925000114Под заказ
- 21Болт GB16674-M8*20Ep.Zn-8.8Арт. 4011000458× 4Под заказ
- 22Передний капот 1Арт. 2925000113Под заказ
- 23Шайба 95*160*1.0 регулировочнаяАрт. 4043000040× 4В наличии160 ₽
- 24ПалецАрт. 4043000017× 1Под заказ
- 25Шайба LGB001-16Арт. 4040000002× 7Под заказ
- 26Болт GB5783-M16*30EpZn-8.8Арт. 4011000094× 6Под заказ
- 27Маслёнка JB7940.1-M10*1Арт. 4030000065× 9Под заказ
- 28БолтАрт. 4011000453× 10Под заказ
- 29Резиновая втулка 2Арт. 2925000136Под заказ
- 30Шайба 95*150*1.0 регулировочнаяАрт. 4043000037× 2В наличии200 ₽
- 31Шайба 95*150*2.0 регулировочнаяАрт. 4043000038× 2В наличии250 ₽
- 32ПалецАрт. 4043000016× 2Под заказ
- 33Левое переднее крыло 1Арт. 2925000115Под заказ
- 34Арт. 2925000116Под заказ
- 35Арт. 2925000117Под заказ
- 36Правое переднее крыло 1Арт. 2925000118Под заказ
- 37ПалецАрт. 4043000020× 2Под заказ
- 38Болт GB16674-M10*25EpZn-8.8Арт. 4011000474× 6Под заказ
- 39Резиновая втулкаАрт. 2925000135Под заказ
- 40ПластинаАрт. 2925000112Под заказ
