SDLG LG938
Передняя рама в сборе
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
35 поз.- 1Прорезная гайкаАрт. 2925000106× 1Под заказ
- 2Шплинт пальца сочленения SDLGАрт. 4016000113× 1В наличии70 ₽
- 3ВтулкаАрт. 2925000759× 1Под заказ
- 4
Подшипник сферический GE60ESАрт. 4021000042× 2В наличии1 000 ₽ - 5Нижний палец сочлененияАрт. 2925000403× 1Под заказ
- 6Маслёнка JB7940.2-90°M10*1Арт. 4030000199× 1Под заказ
- 7Шайба LGB001-12*45*6Арт. 4040000001× 7Под заказ
- 8ДискАрт. 2925000401× 2Под заказ
- 9ДискАрт. 2925000402× 2Под заказ
- 10Болт GB5783-M12*30EpZn-8.8Арт. 4011000197× 11Под заказ
- 11Верхний палец сочлененияАрт. 2925000404× 1Под заказ
- 12Болт-штуцерАрт. 2925000029× 3Под заказ
- 13Распорная втулкаАрт. 2925000030× 6Под заказ
- 14МаслопроводАрт. 2925000409× 1Под заказ
- 15Болт М12*1.75*60 10.9 крепления фланцев сочлененияАрт. 4011000186× 16Под заказ150 ₽
- 16Шайба GB93-12-65MnАрт. 4015000026× 20Под заказ
- 17

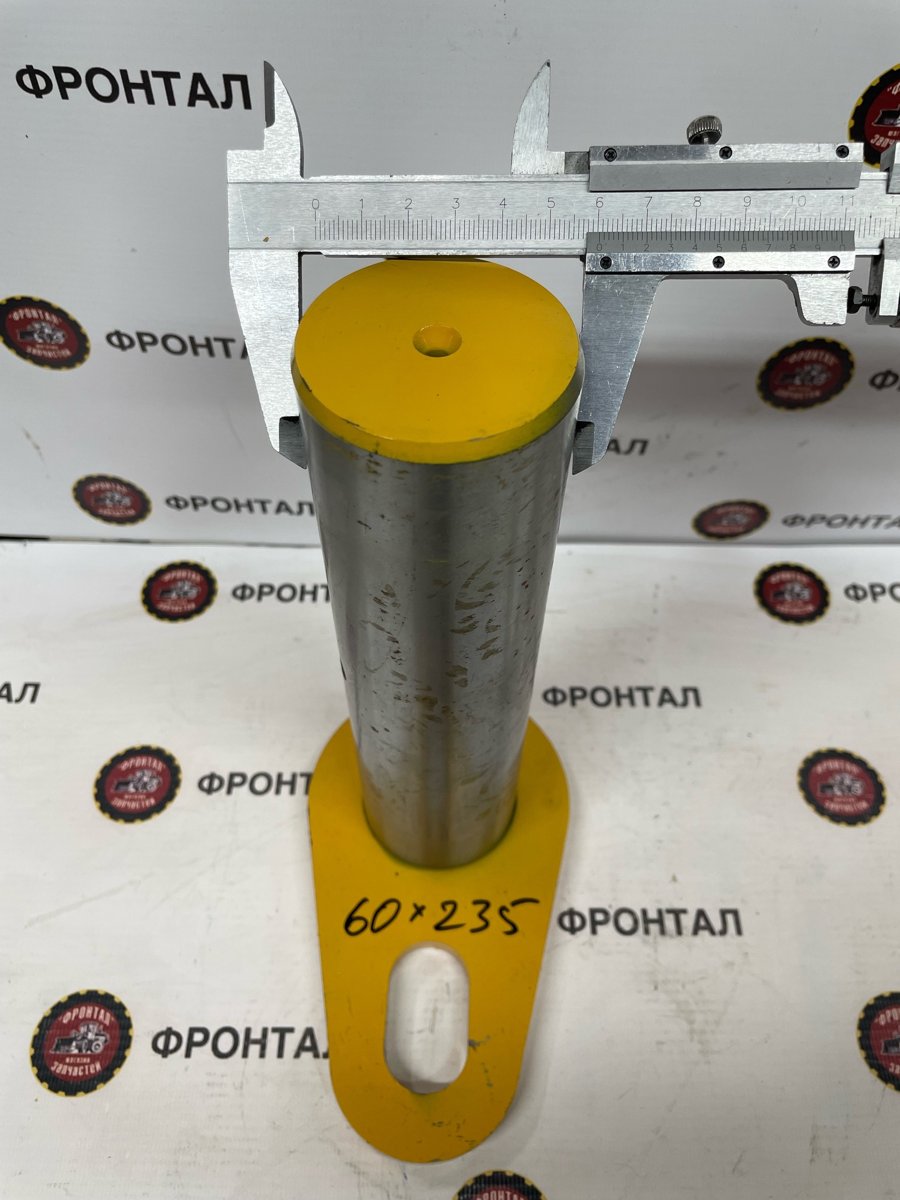

Палец 60*235 (ухо) 4043000205Арт. 4043000205× 2В наличии3 500 ₽ - 18Резиновая втулкаАрт. 2925000135× 4Под заказ
- 19ПалецАрт. 4043000204× 2Под заказ
- 20Маслёнка JB7940.1-M10*1Арт. 4030000065× 8Под заказ
- 21ПалецАрт. 4043000203× 1Под заказ
- 22Передний капотАрт. 2925000417× 1Под заказ
- 23Болт GB16674-M8*16EpZn-8.8Арт. 4011000461× 4Под заказ
- 24Шайба 60*105*1.0 регулировочная 4043000151Арт. 4043000151× 4В наличии150 ₽
- 25ПластинаАрт. 2925000111× 2Под заказ
- 26ПластинаАрт. 2925000112× 2Под заказ
- 27Арт. 2925000406× 1Под заказ
- 28Арт. 2925000407× 1Под заказ
- 29Передний палец гидроцилиндра рулевого управленияАрт. 2925000408× 2Под заказ
- 30Шайба 65*140*1.0 регулировочная 4043000197Арт. 4043000197× 2В наличии150 ₽
- 31ШайбаАрт. 4043000198× 2Под заказ
- 32Винт GB818-M6*10EpZn-4.8Арт. 4014000024× 6Под заказ
- 33Шайба GB93-6-65MnАрт. 4015000035× 6Под заказ
- 34Скоба трубыАрт. 2925000031× 3Под заказ
- 35Передняя рамаАрт. 2924000856× 1Под заказ
