SDLG LG933L
Гидробак в сборе
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
31 поз.- 1Корпус гидробакаАрт. 29100010171× 1Под заказ
- 2Указатель уровня масла YWZ-200Арт. 4120000092× 1Под заказ
- 3Всасывающий масляный фильтр в сбореАрт. 29100010291× 1Под заказ
- 4Болт GB16674-M8*16EpZn-8.8Арт. 4011000461× 4Под заказ
- 5НакладкаАрт. 29100010281× 2Под заказ
- 6Болт GB16674-M16*35EpZn-8.8Арт. 4011000449× 4Под заказ
- 7Кольцо уплотнительное GB3452.1-60.0x3.55GАрт. 4030000164× 1Под заказ
- 8Фланец масловсасывающей трубкиАрт. 29100010321× 1Под заказ
- 9Кольцо уплотнительное GB3452.1-170*3.55GАрт. 4030000232× 4Под заказ
- 10Болт GB16674-M10*30EpZn-8.8Арт. 4011000475× 6Под заказ
- 11Болт GB16674-M8*20Ep.Zn-8.8Арт. 4011000458× 26Под заказ
- 12Фланец масловозвратной трубкиАрт. 29100010351× 1Под заказ
- 13Болт GB16674-M8*25EpZn-8.8Арт. 4011000455× 8Под заказ
- 14Кольцевой магнитАрт. 4190000008× 1Под заказ
- 15

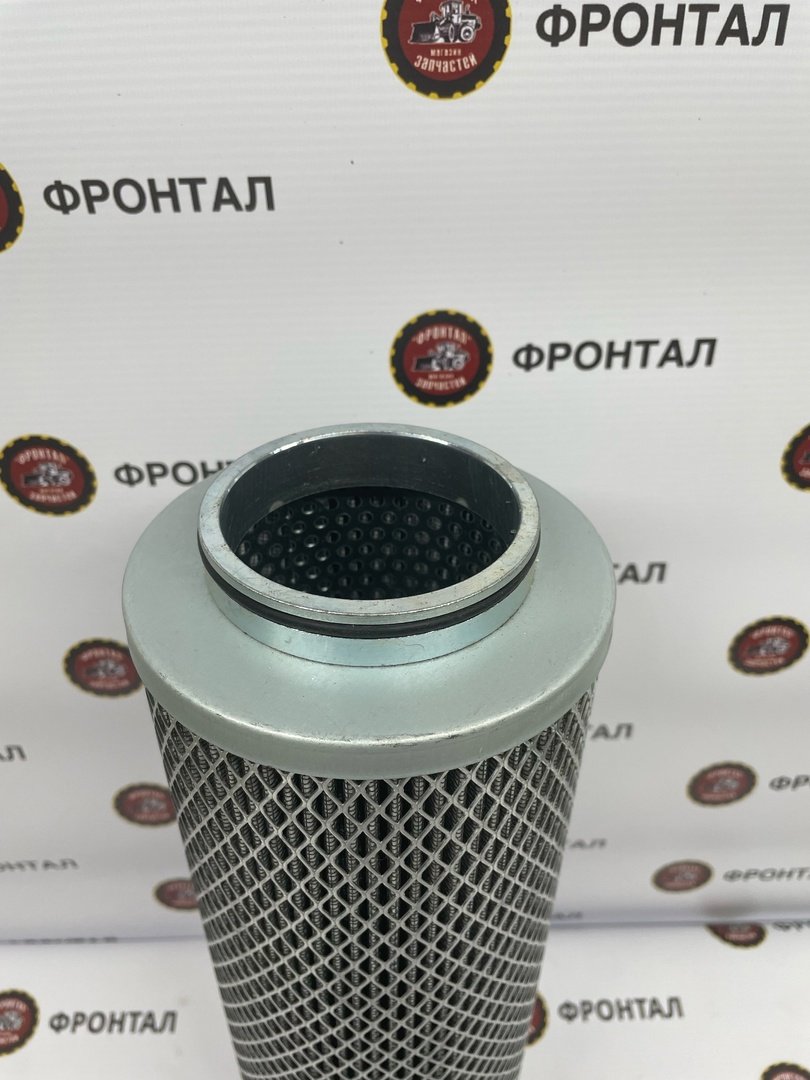

Фильтр-элемент обратной магистрали (120*400*70) 29100004061Арт. 29100004061× 1В наличии3 000 ₽ - 16ПружинаАрт. 29100000051× 1Под заказ
- 17Фланцевая крышкаАрт. 29100000041× 1Под заказ
- 18Фильтр заливной горловины XCMG/SDLGАрт. 4120000452× 1В наличии1 700 ₽
- 19Гнездо фланцаАрт. 29100008361× 1Под заказ
- 20Кольцо уплотнительное GB3452.1-160*3.55GАрт. 4030000452× 1Под заказ
- 21Болт GB16674-M10*25EpZn-8.8Арт. 4011000474× 6Под заказ
- 22Пробка LGB13501421Арт. 4041000774× 1Под заказ
- 23Кольцо уплотнительное LGB168-11124Арт. 4041000767× 1Под заказ
- 24Уплотнительная пластинаАрт. 29100005041× 1Под заказ
- 25Арт. 4120001088× 1Под заказ
- 26Арт. 29100009991× 1Под заказ
- 27Кольцо уплотнительноеАрт. 4030000233× 1Под заказ
- 28Шаровой кранАрт. 4120000099× 1Под заказ
- 29ШтуцерАрт. 29100009061× 1Под заказ
- 30Шайба GB96.1-8EpZn-300HVАрт. 4015000256× 8Под заказ
- 31Болт GB5783-M8*20EpZn-8.8Арт. 4011000105× 8Под заказ
