SDLG LG933L
Вал передачи заднего хода в сборе (330101)
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
29 поз.- 1Болт GB5783-M8*16EpZn-8.8Арт. 4011000102× 2Под заказ
- 2Стопорная пластинаАрт. 4110000038203× 1Под заказ
- 3Упор цапфыАрт. 4110000038199× 1Под заказ
- 4Поршневое кольцоАрт. 4110000038205× 2Под заказ
- 5

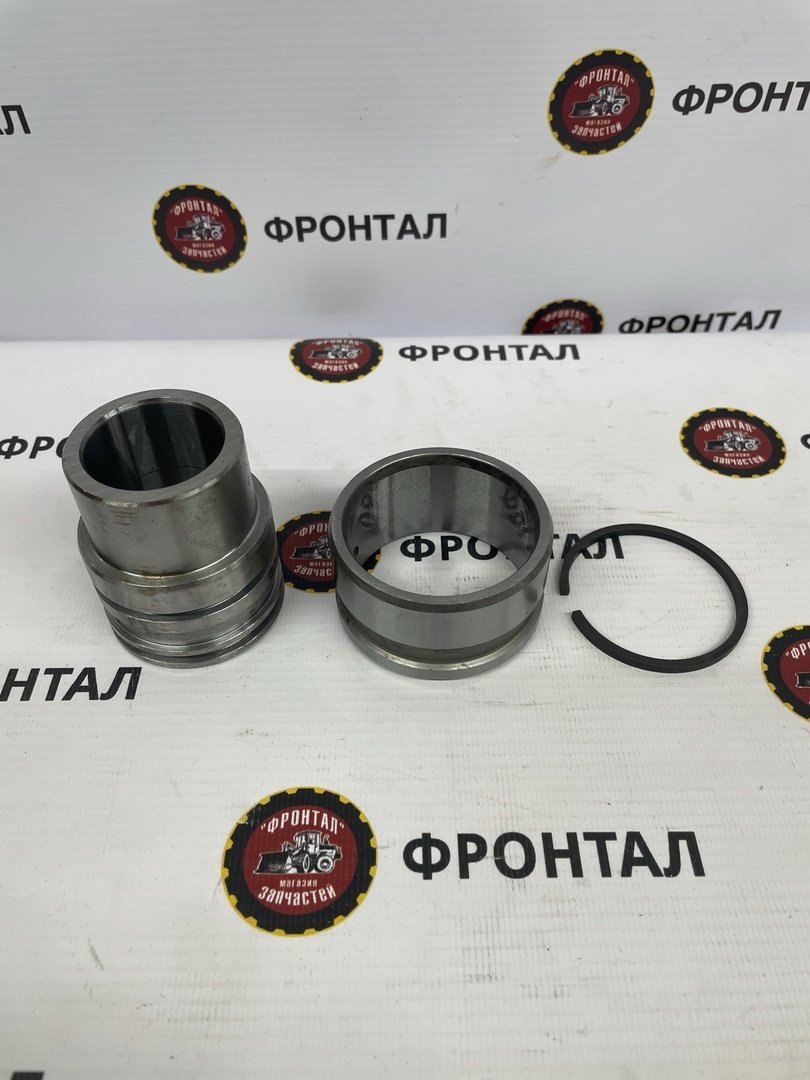

Поршень, втулка, кольца поршневые КПП ZL20 (К-т)Арт. 4110000038197× 1В наличии1 600 ₽ - 6ПодшипникАрт. 6233000071× 2Под заказ
- 7Втулка валаАрт. 4110000038267× 1Под заказ
- 8ПробкаАрт. 4110000038175× 1Под заказ
- 9Вал передачи заднего ходаАрт. 4110000038269× 1Под заказ
- 10Кольцо стопорное шарнира сочленения LG952Арт. 4015000014× 2В наличии250 ₽
- 11Подшипник GB276-6009Арт. 4021000010× 2Под заказ
- 12ШестерняАрт. 4110000038272× 1Под заказ
- 13Упорное кольцоАрт. 4110000038179× 1Под заказ
- 14Внешняя торцевая крышкаАрт. 4110000038180× 1Под заказ
- 15Внешняя фрикционная накладкаАрт. 4110000038181× 6Под заказ
- 16Внутренняя фрикционная накладкаАрт. 4110000038182× 5Под заказ
- 17Упорное кольцоАрт. 4015000284× 1Под заказ
- 18Держатель пружиныАрт. 4110000038184× 1Под заказ
- 19ПружинаАрт. 4110000038185× 1Под заказ
- 20ПоршеньАрт. 4110000038186× 1Под заказ
- 21

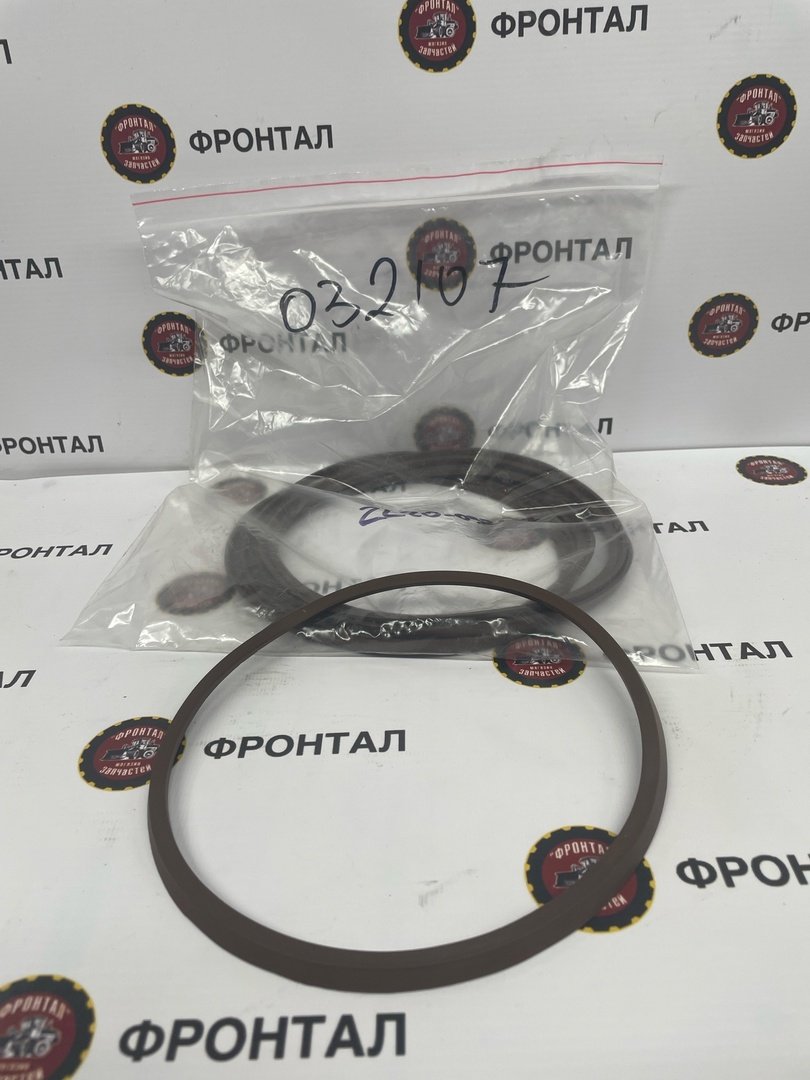

Кольцо уплотнительное КПП BS428 4110000038187Арт. 4110000038187× 1В наличии300 ₽ - 22Кольцо уплотнительноеАрт. 4030000608× 1Под заказ
- 23Корпус сцепления в сбореАрт. 4110000038189× 1Под заказ
- 24Шарик стальной GB308-5-GCr15Арт. 4090000126× 1Под заказ
- 25Гнездо клапанаАрт. 4110000038191× 1Под заказ
- 26ШестерняАрт. 4110000038286× 1Под заказ
- 27Стопорная пластинаАрт. 4110000038193× 4Под заказ
- 28Болт GB5783-M10*25EpZn-8.8Арт. 4011000082× 8Под заказ
- 29ШтифтАрт. 4016000236× 2Под заказ
