SDLG LG933L
КПП в сборе (330101)
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
66 поз.- 1Корпус коробкиАрт. 4110000499227× 1Под заказ
- 2Заводская табличкаАрт. 4110000038102× 1Под заказ
- 3Заклёпка gb827-2*6-bl2Арт. 4019000002× 4Под заказ
- 4КронштейнАрт. 4110000499228× 2Под заказ
- 5БолтАрт. 4012000041× 8Под заказ
- 6Шайба GB93-16-65MnАрт. 4015000098× 8Под заказ
- 7Гайка GB6170-M16EpZn-8Арт. 4013000016× 8Под заказ
- 8Болт GB5783-M10*25EpZn-8.8Арт. 4011000082× 18Под заказ
- 9Шайба GB93-10-65MnАрт. 4015000025× 57Под заказ
- 10Торцевая крышкаАрт. 4110000038110× 1Под заказ
- 11Бумажная прокладкаАрт. 4110000038111× 2Под заказ
- 12Регулировочное кольцоАрт. 4110000038112× 1Под заказ
- 13Регулировочный винтАрт. 4110000038113× 2Под заказ
- 14ШайбаАрт. 4011000779× 2Под заказ
- 15Стопорная пластинаАрт. 4110000038115× 2Под заказ
- 16Торцевая крышка входного валаАрт. 4110000038116× 1Под заказ
- 17

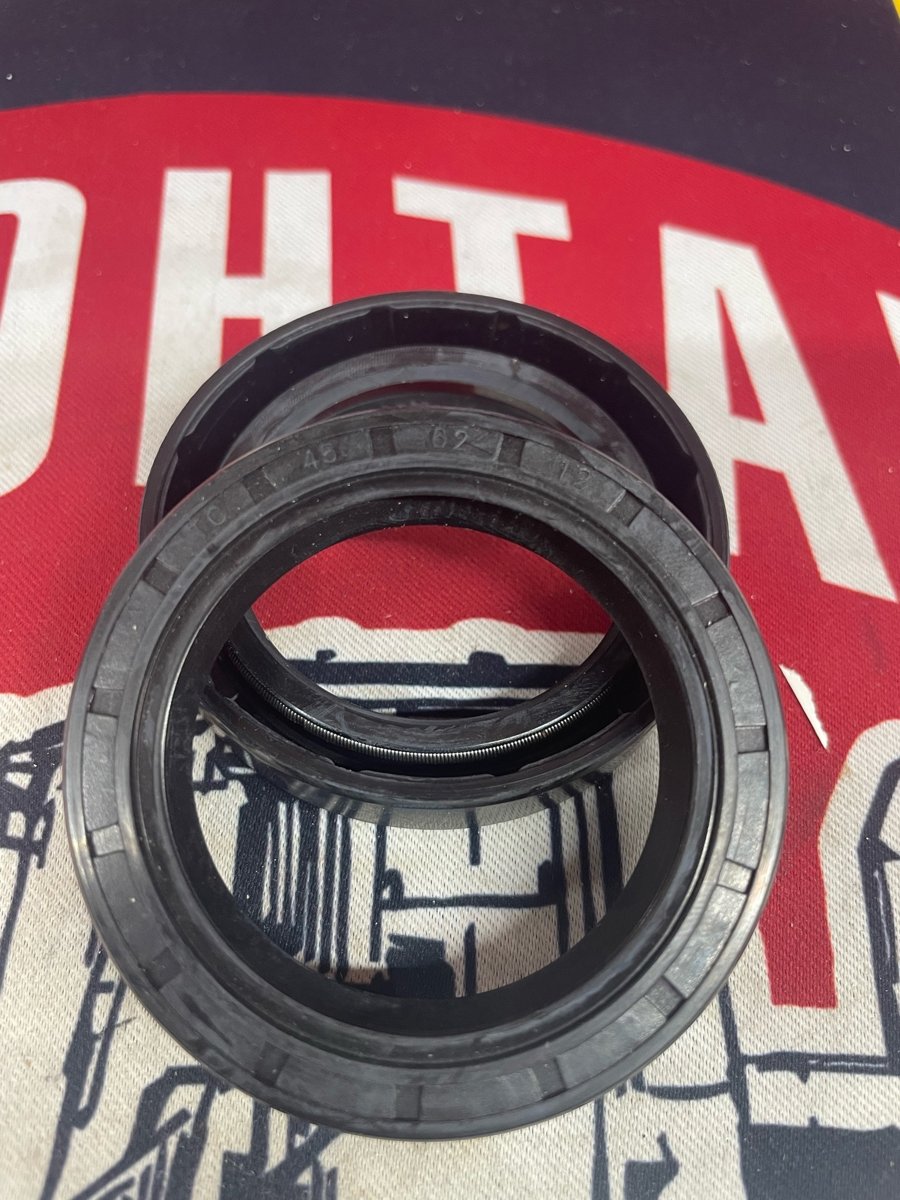

Сальник 45*62*12 КПП ZL-30Арт. 4030000640× 1В наличии200 ₽ - 18Торцевая крышка промежуточного валаАрт. 4110000038118× 1Под заказ
- 19Бумажная прокладкаАрт. 4110000038119× 1Под заказ
- 20Регулировочное кольцо маслоотражательной крышкиАрт. 4110000038120× 1Под заказ
- 21Гайка GB6170-M8EpZn-8Арт. 4013000033× 6Под заказ
- 22Шайба GB93-8-65MnАрт. 4015000036× 14Под заказ
- 23Фланцевое соединениеАрт. 4110000038049× 1Под заказ
- 24ПрокладкаАрт. 4110000038124× 1Под заказ
- 25

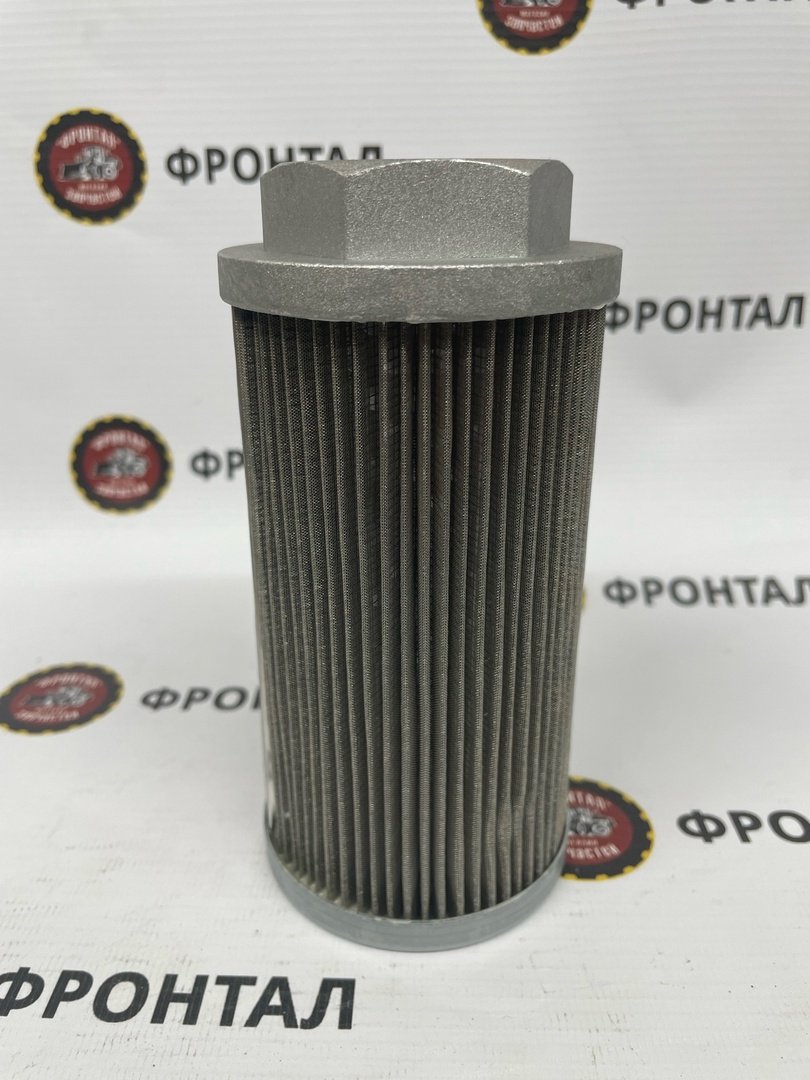

Фильтр-элемент трансмиссии WL-100*100-J(гайка)Арт. 4110000038125× 1В наличии550 ₽ - 26Болт GB5783-M8*25EpZn-8.8Арт. 4011000106× 6Под заказ
- 27Фланцевое соединениеАрт. 4110000499223× 1Под заказ
- 28Болт GB5783-M8*30EpZn-8.8Арт. 4011000107× 4Под заказ
- 29O-образное кольцоАрт. 4110000038129× 1Под заказ
- 30Уплотнительная прокладкаАрт. 4110000038130× 1Под заказ
- 31

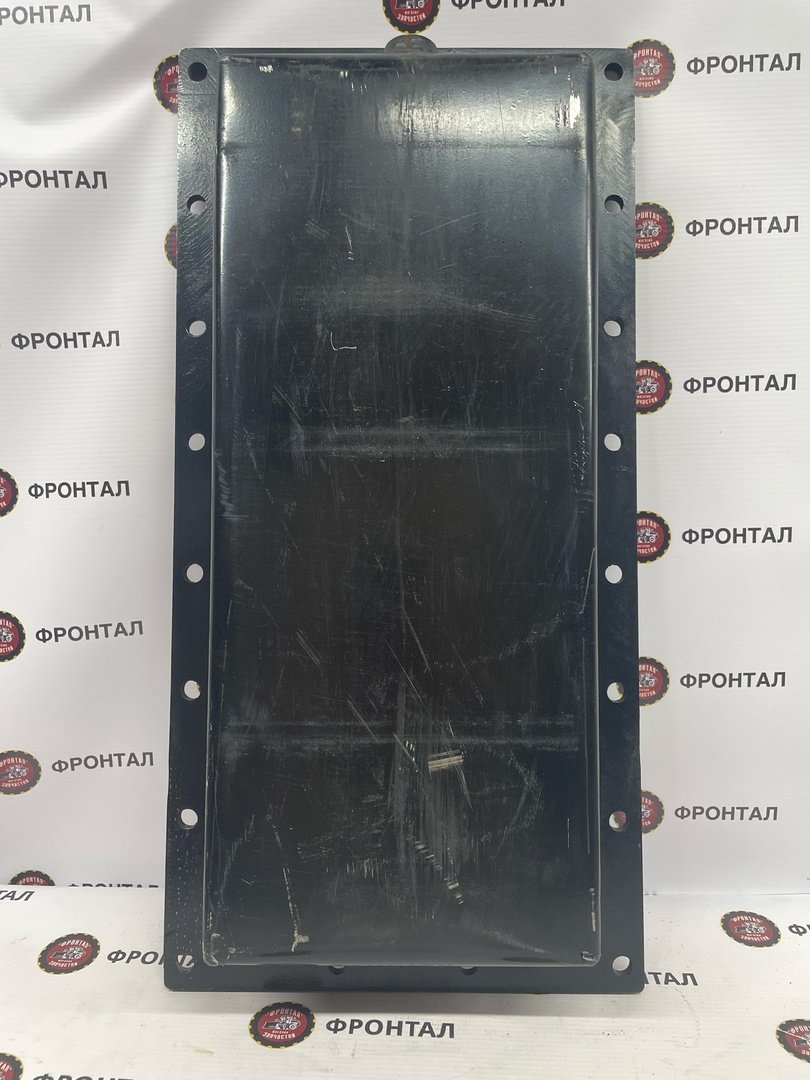

Поддон ГМКП BS428 (Стальной, толстостенный)Арт. 4110000038131× 1В наличии9 500 ₽ - 32Всасывающий маслопроводАрт. 4110000038132× 1Под заказ
- 33Постоянный магнитАрт. 4110000038133× 1Под заказ
- 34ШайбаАрт. 4110000499225× 1Под заказ
- 35ЗаглушкаАрт. 4110000499226× 1Под заказ
- 36O-образное кольцоАрт. 4030000464× 1Под заказ
- 37Комбинированный маслопроводАрт. 4110000038381× 1Под заказ
- 39

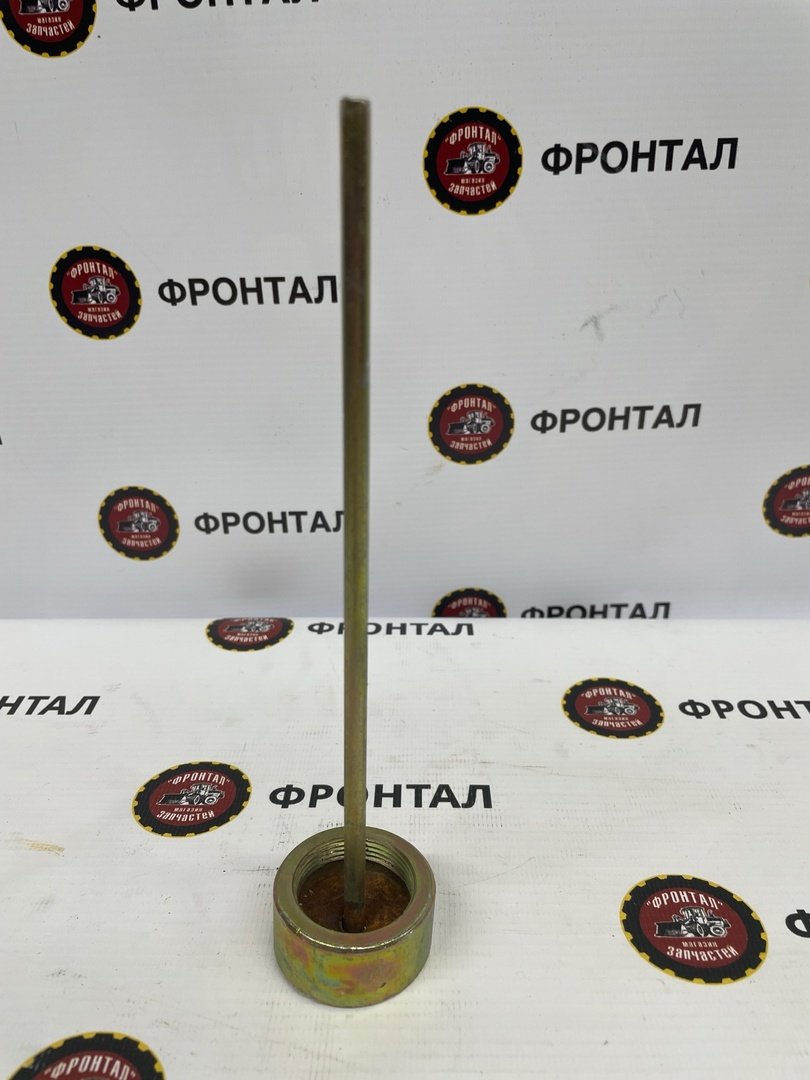

Щуп ГМП BS428Арт. 4110000038139× 1В наличии600 ₽ - 40Бумажная прокладка большой торцевой крышкиАрт. 4110000038140× 1Под заказ
- 41Набор бумажных прокладокАрт. 4110000038326× 1Под заказ
- 42Большая торцевая крышкаАрт. 4110000038142× 1Под заказ
- 43Втулка валаАрт. 4110000038143× 3Под заказ
- 44ПрокладкаАрт. 4110000038144× 3Под заказ
- 45

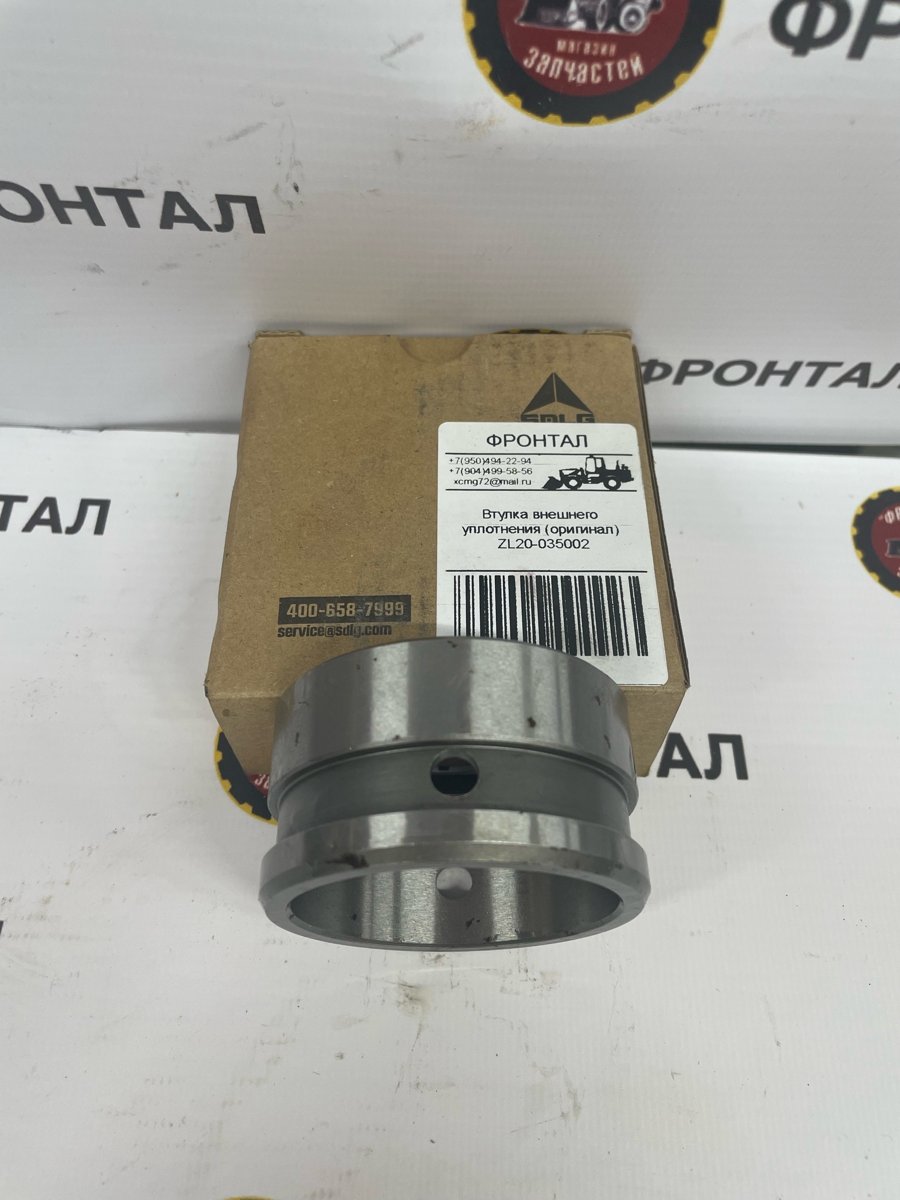

Втулка внешнего уплотнения (оригинал) ZL20-035002Арт. 4110000038145× 3В наличии1 500 ₽ - 46

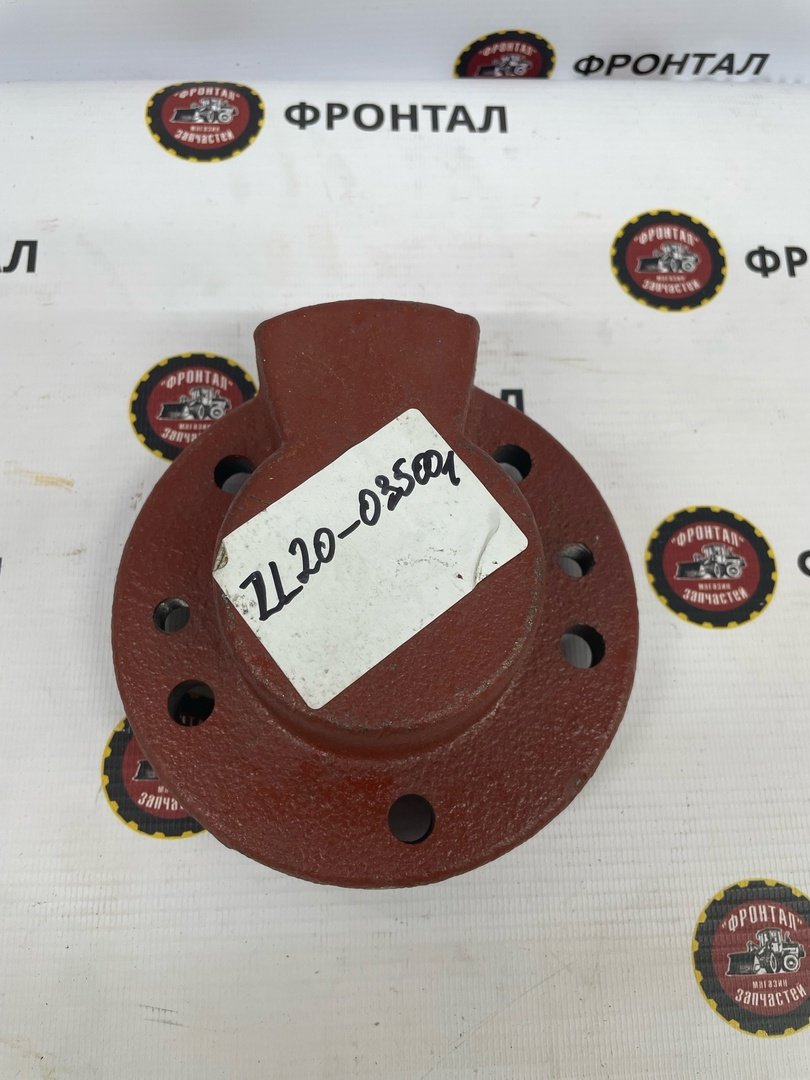

Крышка КПП BS428 л/п для впуска масла ZL20-035001ААрт. 4110000038146× 3В наличии3 000 ₽ - 47ШтифтАрт. 4016000237× 1Под заказ
- 48Винт GB70-M10x30EpZn-8.8Арт. 4014000185× 13Под заказ
- 49Регулировочная прокладка выходного валаАрт. 4110000038149× 1Под заказ
- 50Маслоуплотнительная крышка переднего выходного валаАрт. 4110000038150× 1Под заказ
- 51СальникАрт. 4030000641× 2Под заказ
- 52Болт GB5783-M10*30EpZn-8.8Арт. 4011000084× 35Под заказ
- 53Крышка вентилятораАрт. 4110000038153× 1Под заказ
- 54ГайкаАрт. 4013000218× 1Под заказ
- 55ВентиляцияАрт. 4110000038155× 1Под заказ
- 56Медная втулкаАрт. 4110000038156× 1Под заказ
- 57Лабиринтовая пластинаАрт. 4110000038157× 5Под заказ
- 58Медная промежуточная втулкаАрт. 4110000038158× 4Под заказ
- 59Длинный винтАрт. 4110000038159× 1Под заказ
- 60КорпусАрт. 4110000038160× 1Под заказ
- 61Бумажная прокладкаАрт. 4110000038161× 1Под заказ
- 62Крышка коробкиАрт. 4110000038162× 1Под заказ
- 63Маслоотражательная крышкаАрт. 4110000038163× 1Под заказ
- 64ЗаклепкаАрт. 4019000051× 4Под заказ
- 65Бумажная прокладкаАрт. 4110000038165× 1Под заказ
- 66БолтАрт. 4011000085× 4Под заказ
- 67ПробкаАрт. 4110000038167× 6Под заказ
