SDLG LG933
Задняя рама в сборе
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
37 поз.- 1Задняя рамаАрт. 29260008003× 1Под заказ
- 2Балансирная рамаАрт. 2927000784× 1Под заказ
- 3Задний палец гидроцилиндра рулевого управленияАрт. 3110900001× 2Под заказ
- 4Болт GB5783-M12*30EpZn-8.8Арт. 4011000197× 6Под заказ
- 5Шайба GB93-12-65MnАрт. 4015000026× 4Под заказ
- 6Прорезная гайкаАрт. 3110900184× 1Под заказ
- 7Шплинт пальца сочленения SDLGАрт. 4016000113× 1В наличии70 ₽
- 8Нижний палец сочлененияАрт. 2110900005× 1Под заказ
- 9Трубка в сбореАрт. 29270008001× 1Под заказ
- 10ШайбаАрт. 3070900149× 1Под заказ
- 11Болт GB5783-M20x35EpZn-8.8Арт. 4011000417× 1Под заказ
- 12Шайба GB93-20-65MnАрт. 4015000030× 1Под заказ
- 13Шайба GB97.1-20EpZn-300HVАрт. 4015000176× 1Под заказ
- 14ТрубкаАрт. 2110900052× 1Под заказ
- 15

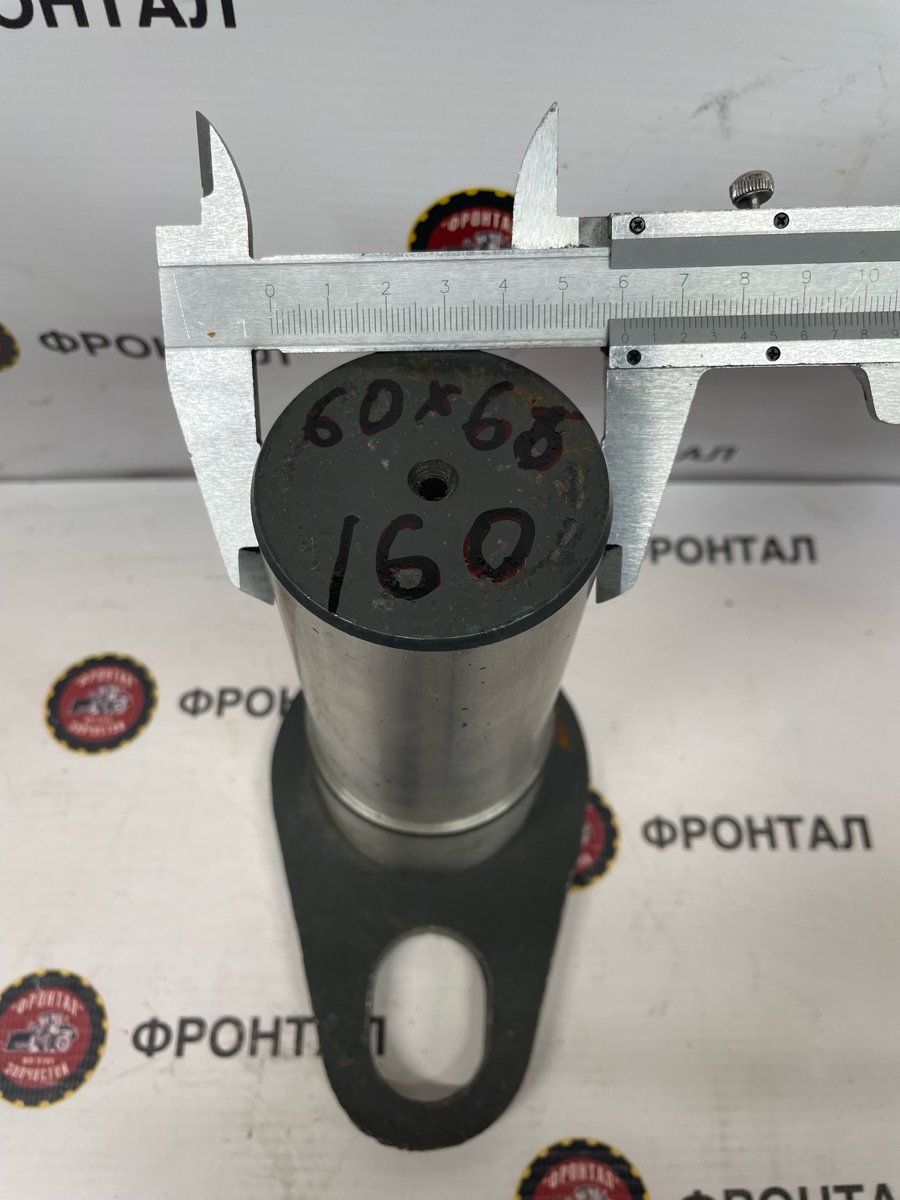

Палец сочленения 60х66х160 верхний LG936Арт. 2110900006× 1Под заказ - 16Трубка качающейся рамыАрт. 2110900007× 1Под заказ
- 17

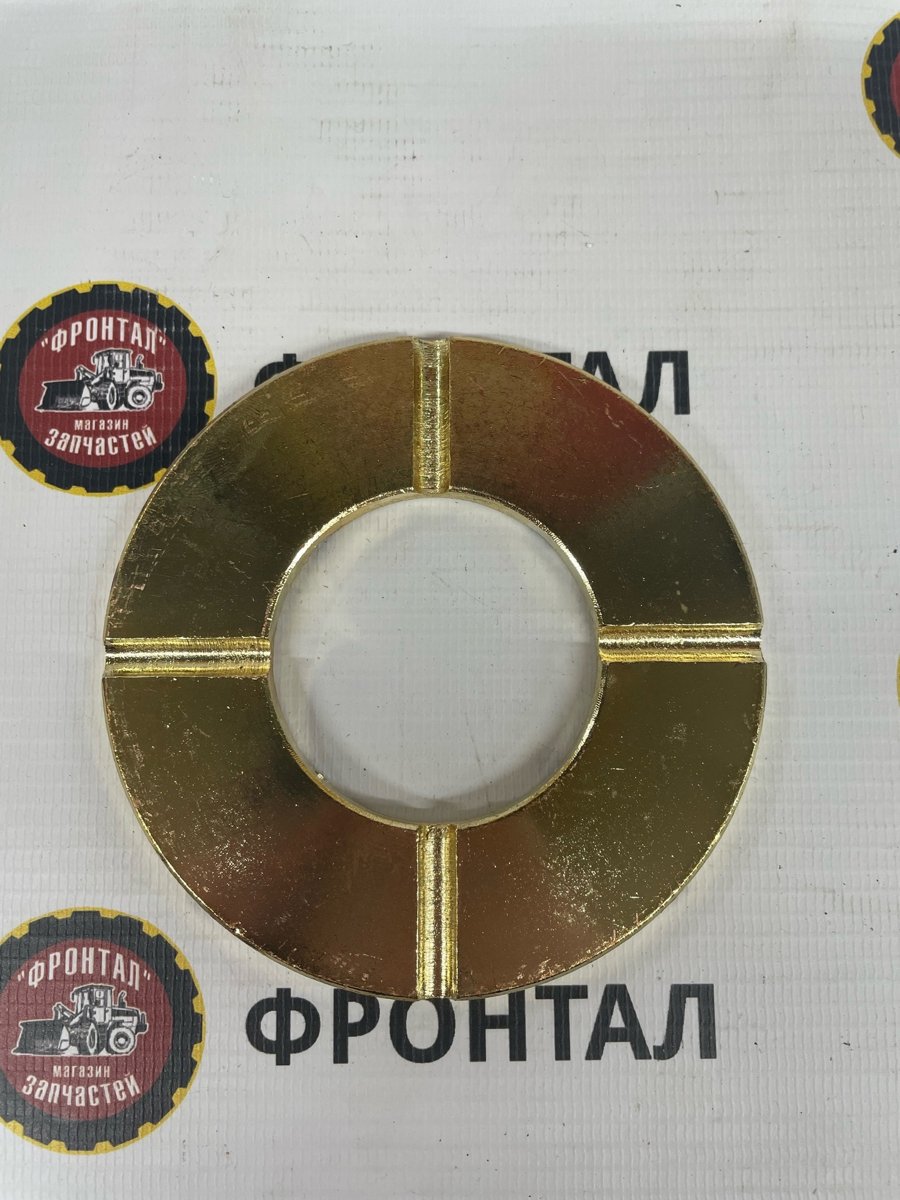

Шайба 50*100* 7.0мм регулировочная балансира SDLGАрт. 3110900183× 2В наличии1 200 ₽ - 18ВтулкаАрт. 3110900006× 2Под заказ
- 19
Палец 50*135 ухо. балансир (29270008591)Арт. 29270008591× 2В наличии2 500 ₽ - 20ПалецАрт. 4016000136× 2Под заказ
- 21Шплинт GB91-6.3*50EpZn-Q235AАрт. 4016000040× 2Под заказ
- 22Монтажная планкаАрт. 2110900521× 1Под заказ
- 23ПластинаАрт. 29270008611× 1Под заказ
- 24ПластинаАрт. 2110900524× 1Под заказ
- 25Кронштейн фильтраАрт. 2110900225Под заказ
- 26Болт GB5783-16*25EpZn-8.8Арт. 4011000093× 1Под заказ
- 27Резиновая втулкаАрт. 3110900013× 2Под заказ
- 28Маслёнка JB7940.1-M10*1Арт. 4030000065× 5Под заказ
- 29Болт GB16674-M12*25EpZn-8.8Арт. 4011000560× 2Под заказ
- 30ПластинаАрт. 3110900177× 2Под заказ
- 31Болт GB5783-M8*16EpZn-8.8Арт. 4011000102× 8Под заказ
- 32Шайба LGB001-12*45*6Арт. 4040000001× 2Под заказ
- 33Резиновая втулкаАрт. 29270007821× 1Под заказ
- 34Резиновая втулкаАрт. 29270007541× 3Под заказ
- 35Шайба GB96.1-8EpZn-300HVАрт. 4015000256× 8Под заказ
- 36Шайба 40*70*1.0 регулировочнаяАрт. 4043000064× 4В наличии150 ₽
- 37Распорная втулка LGB303-40*70*2Арт. 4043000325× 4Под заказ
