SDLG LG933
Гидравлическое управление в сборе
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
33 поз.- 1Распределительный клапан DF-25B2-16Арт. 4120000414× 1Под заказ
- 2Болт GB5782-M12*145EpZn-8.8Арт. 4011000056× 1Под заказ
- 3Шайба GB97.1-12EpZn-300HVАрт. 4015000168× 8Под заказ
- 4Болт GB16674-M10*65EpZn-8.8Арт. 4011000230× 1Под заказ
- 5Болт GB5782-M12*175EpZn-8.8Арт. 4011000058× 1Под заказ
- 6ТрубкаАрт. 29120005021× 1Под заказ
- 7Монтажная пластина распределителяАрт. 29120005031× 1Под заказ
- 8Болт GB16674-M12*35EpZn-8.8Арт. 4011000477× 4Под заказ
- 9Гайка GB6170-M12 EpZn-8Арт. 4013000011× 8Под заказ
- 10ХомутАрт. 29120005041× 2Под заказ
- 11

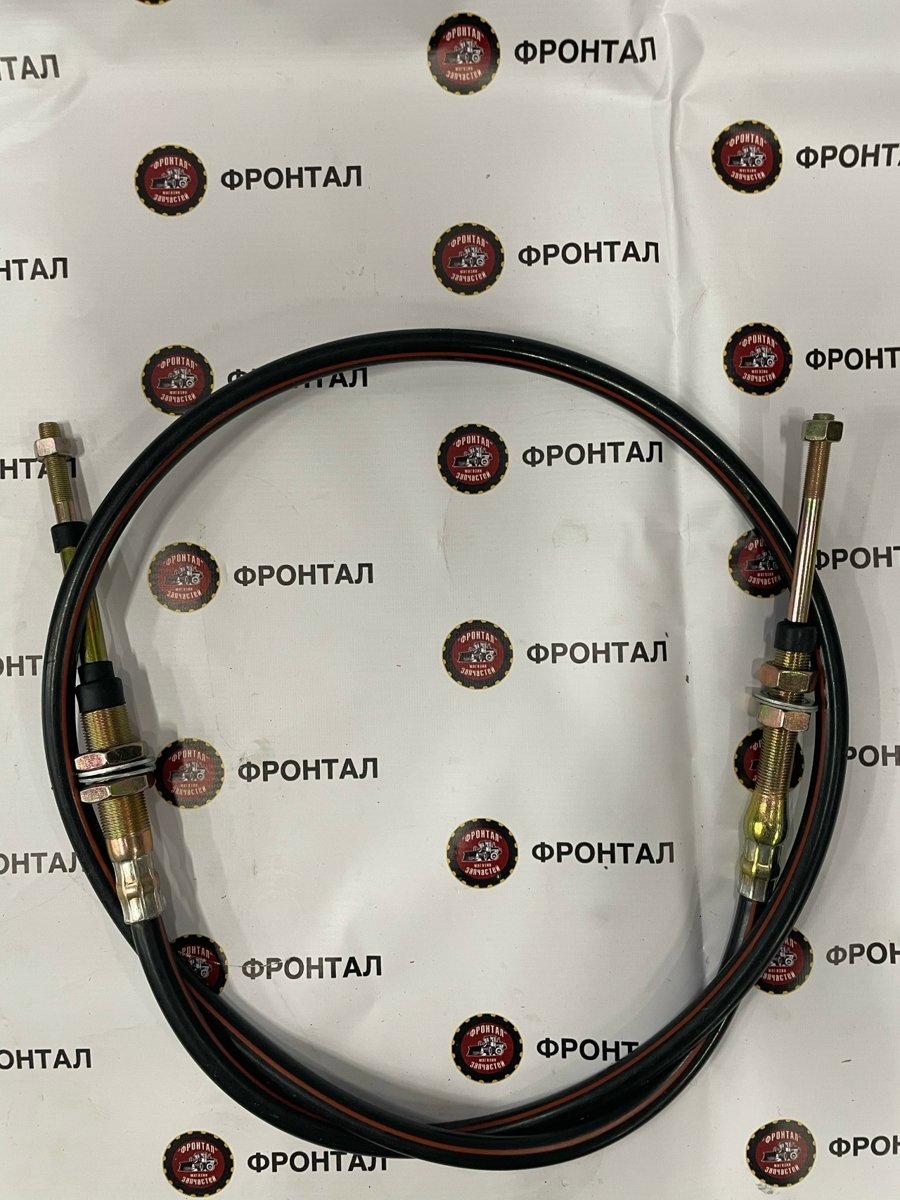

Трос управления гидравликой L=2050 SDLGАрт. 29120009781× 2В наличии1 200 ₽ - 12Арт. 29120005061× 1Под заказ
- 13Болт GB16674-M12*25EpZn-8.8Арт. 4011000560× 5Под заказ
- 14Система управления LG12-933CZJG21Арт. 4120001453× 1Под заказ
- 15Болт GB16674-M10*25EpZn-8.8Арт. 4011000474× 4Под заказ
- 16Кольцо уплотнительное GB3452.1-37.5*3.55GАрт. 4030000029O× 4Под заказ
- 17Фланец LGB117-312550Арт. 4041000056× 4Под заказ
- 18Арт. 29120005071× 1Под заказ
- 19Болт GB16674-M10*30EpZn-8.8Арт. 4011000475× 16Под заказ
- 20ШтуцерАрт. 29120005081× 1Под заказ
- 21Трубка LGB163-012203Арт. 4041000706× 1Под заказ
- 22Напорная трубка распределителяАрт. 29120005051× 1Под заказ
- 23РамаАрт. 29120005101× 1Под заказ
- 24Стремянка JB/ZQ4321-33Zn-Q235A·FАрт. 4011000556U× 1Под заказ
- 25Гайка GB6170-M10EpZn-8Арт. 4013000007× 2Под заказ
- 26Шайба GB97.1-10EpZn-300HVАрт. 4015000162× 2Под заказ
- 27БолтАрт. 4011000447× 2Под заказ
- 28Арт. 29120005091× 1Под заказ
- 29Пробка LGB13501421Арт. 4041000774× 2Под заказ
- 30Кольцо уплотнительное LGB168-11124Арт. 4041000767O× 2Под заказ
- 31Болт GB5782-M12x130EpZn-8.8Арт. 4011000263× 2Под заказ
- 32Кольцо уплотнительное GB3452.1-42.5*3.55GАрт. 4030000031O× 1Под заказ
- 33Соединитель вилкиАрт. 29120000081× 1Под заказ
