SDLG LG952L
Коробка передач в сборе
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
68 поз.- 13Пробка резьбоваяАрт. 3030900102× 1Под заказ
- 25Кольцо уплотнительное GB1235-20*2.4Арт. 4030000011× 1Под заказ
- 24Болт GB21-M10*70EpZn-8.8Арт. 4011000174× 5Под заказ
- 23КорпусАрт. 3030900088× 1Под заказ
- 22Болт GB21-M10*30EpZn-8.8Арт. 4011000017× 34Под заказ
- 21Шайба GB93-10-65MnАрт. 4015000025× 60Под заказ
- 20Торцевая крышкаАрт. 3030900091× 1Под заказ
- 14Четвёртый вал в сборе 2Арт. 29050016561× 1Под заказ
- 18Уплотнительная прокладкаАрт. 29050011331× 1Под заказ
- 17Уплотнительная прокладкаАрт. 29050011321× 1Под заказ
- 16БолтАрт. 3030900089× 8Под заказ
- 15Шайба GB93-14-65MnАрт. 4015000027× 8Под заказ
- 14КрышкаАрт. 3030900090× 1Под заказ
- 1
Подшипник 6012 (112)Арт. 4021000012× 1В наличии700 ₽ - 12Пробка резьбовая Q/ZB286-ZG1/2"-Q235AАрт. 4120000345× 1Под заказ
- 11Выходной вал в сбореАрт. 29050017921× 1Под заказ
- 10Уплотнительная прокладкаАрт. 29050011341× 1Под заказ
- 9Четвёртый вал в сборе IАрт. 2030900026× 1Под заказ
- 8Третий вал в сбореАрт. 2030900027× 1Под заказ
- 7ШестерняАрт. 29050020181× 1Под заказ
- 6
Подшипник 6211Арт. 4021000020× 1В наличии800 ₽ - 5Крышка подшипникаАрт. 29050000071× 1Под заказ
- 4
Подшипник 6210 N C3Арт. 4021000019× 2В наличии1 300 ₽ - 3Кольцо стопорное подшипника 6210NАрт. 4015000024× 2В наличии150 ₽
- 2
Вал-шестерня привода насоса(6шл,40зуб.ф34) 29050012701Арт. 29050012701× 1В наличии12 240 ₽ - 33Кольцо уплотнительное GB3452.1-37.5*3.55GАрт. 4030000029× 1Под заказ
- 23Болт GB16674-M8*16EpZn-8.8Арт. 4011000461× 2Под заказ
- 24Подушка ГМП SDLG 29050011951Арт. 29050011951× 1В наличии1 500 ₽
- 25МаслопроводАрт. 29050011971× 1Под заказ
- 26Гайка GB889.2-M20*1.5 EpZn-8Арт. 4013000160× 2Под заказ
- 27Шайба GB97.1-20EpZn-300HVАрт. 4015000176× 2Под заказ
- 28Крепёжный кронштейнАрт. 29050011921× 2Под заказ
- 29Болт GB5783-M18*40EpZn-8.8Арт. 4011000097× 8Под заказ
- 30Шайба GB93-18-65MnАрт. 4015000029× 8Под заказ
- 31БолтАрт. 4011000695× 2Под заказ
- 32Фланец LGB117-312550Арт. 4041000056× 1Под заказ
- 22Скоба трубыАрт. 29050000091× 1Под заказ
- 34Кран контрольный ГМКП/маслоохл. WPАрт. 4190000010× 1В наличии500 ₽
- 35Болт GB16674-M10*30EpZn-8.8Арт. 4011000475× 4Под заказ
- 36Прокладка фильтра КПП сетчатого 3030900232Арт. 3030900232× 2В наличии100 ₽
- 37
Фильтр КПП SDLG 2030900065Арт. 2030900065× 1В наличии600 ₽ - 38Стопорное кольцо GB893.1-70-65MnАрт. 4015000013× 1Под заказ
- 39Кольцевой магнит LG03-CT70*32*14Арт. 4190000007× 1Под заказ
- 40Прижимная крышкаАрт. 3030900230× 1Под заказ
- 41Болт GB5783-M8*25EpZn-8.8Арт. 4011000106× 6Под заказ
- 42Шайба GB93-8-65MnАрт. 4015000036× 6Под заказ
- 43Трансмиссия A307AАрт. 29050016331× 1Под заказ
- 12

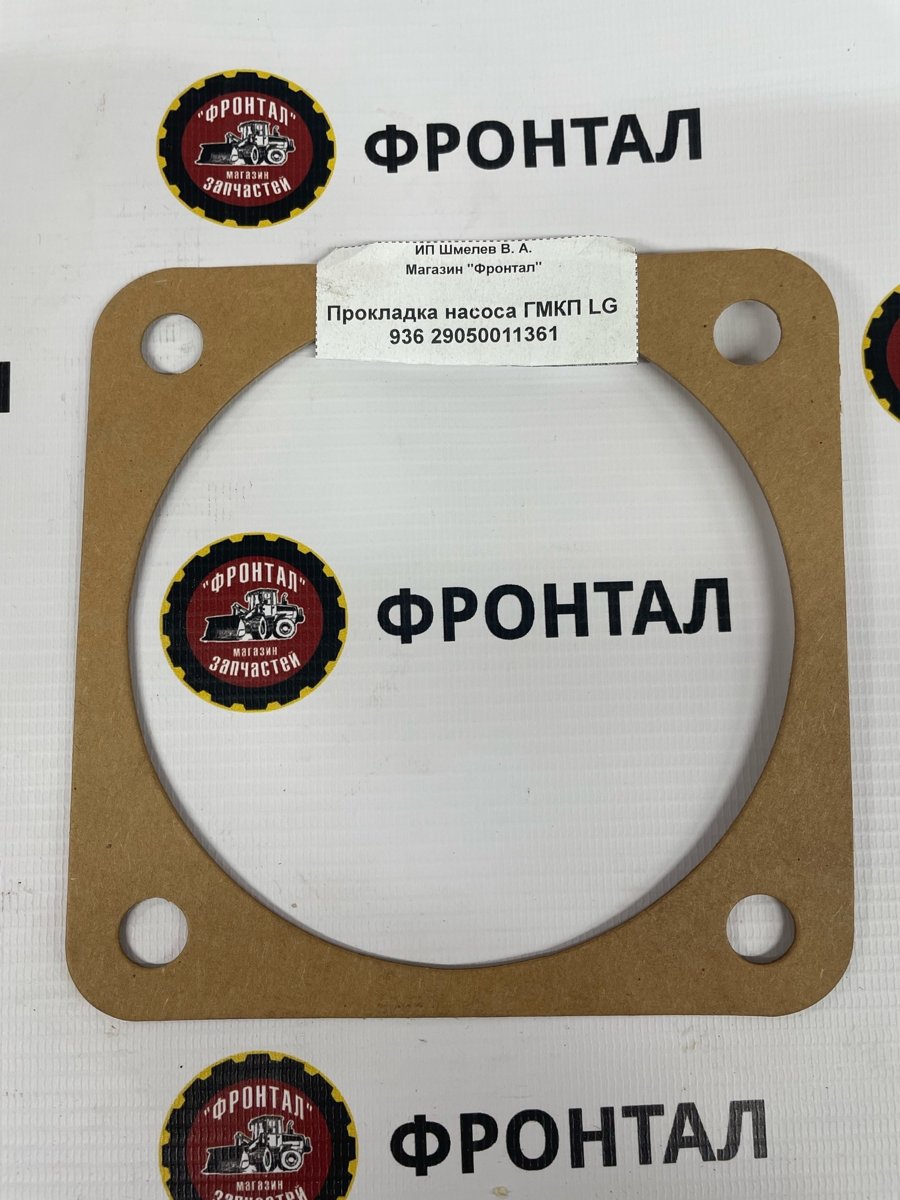

Прокладка насоса ГМКП LG 936 29050011361Арт. 29050011361× 1В наличии150 ₽ - 2Шайба GB93-10-65MnАрт. 4015000025× 60Под заказ
- 3Клапан управления переключением передач LG03-BSFАрт. 4120000064× 1Под заказ
- 4Прокладка распред. клапана ГМКП 29050011381 (простая)Арт. 29050011381× 1Под заказ
- 5ШтуцерАрт. 29050018471× 5Под заказ
- 6Кольцо уплотнительное GB1235-32*3.1Арт. 4030000013× 5Под заказ
- 7Арт. 3030900098× 1Под заказ
- 8Пробка резьбовая Q/ZB286-ZG1/2"-Q235AАрт. 4120000345× 2Под заказ
- 9Винт GB825-M20EpZn-20Арт. 4014000030× 2Под заказ
- 10Арт. 29050000061× 1Под заказ
- 11Крышка в сбореАрт. 29050000051× 1Под заказ
- 1Болт GB21-M10*70EpZn-8.8Арт. 4011000174× 18Под заказ
- 13Регулировочная шайбаАрт. 29050020921× 1Под заказ
- 14Регулировочная шайбаАрт. 29050020551× 1Под заказ
- 15Регулировочная шайбаАрт. 29050020561× 1Под заказ
- 16Регулировочная шайбаАрт. 29050020571× 1Под заказ
- 17Насос КПП (посадочное 125 мм) SDLG 4120000063Арт. 4120000063× 1В наличии10 000 ₽
- 18Болт GB5782-M10*75EpZn-8.8Арт. 4011000052× 2Под заказ
- 19Шланг в сбореАрт. 29050000031× 1Под заказ
- 20Болт GB5782-M10*50EpZn-8.8Арт. 4011000048× 6Под заказ
- 21ШайбаАрт. 29050000121× 4Под заказ
