SDLG LG936L new
13782
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
18 поз.- 1Хомут JB8870-d90Арт. 4017000013× 4Под заказ
- 2Всасывающая трубка насосаАрт. 29110004021× 1Под заказ
- 3Болт GB16674-M12*60EpZn-8.8Арт. 4011000337× 4Под заказ
- 4Кольцо уплотнительное GB3452.1-43.7*3.55GАрт. 4030000235× 1Под заказ
- 5Всасывающий шланг насосаАрт. 29110004031× 1Под заказ
- 6Отводящая трубка насосаАрт. 29110004041× 1Под заказ
- 7Болт GB16674-M10*30EpZn-8.8Арт. 4011000475× 8Под заказ
- 8Фланец LGB117-312550Арт. 4041000056× 2Под заказ
- 9Кольцо уплотнительное GB3452.1-37.5*3.55GАрт. 4030000029× 2Под заказ
- 10ТрубаАрт. 4041000646× 1Под заказ
- 11СоединениеАрт. 29120009921× 2Под заказ
- 12ШайбаАрт. 4030000057× 2Под заказ
- 13Гайка GB6170-M12 EpZn-8Арт. 4013000011× 4Под заказ
- 14Шайба GB97.1-12EpZn-300HVАрт. 4015000168× 4Под заказ
- 15Шпилька GB898-M12*35EpZn-8.8Арт. 4012000003× 4Под заказ
- 16

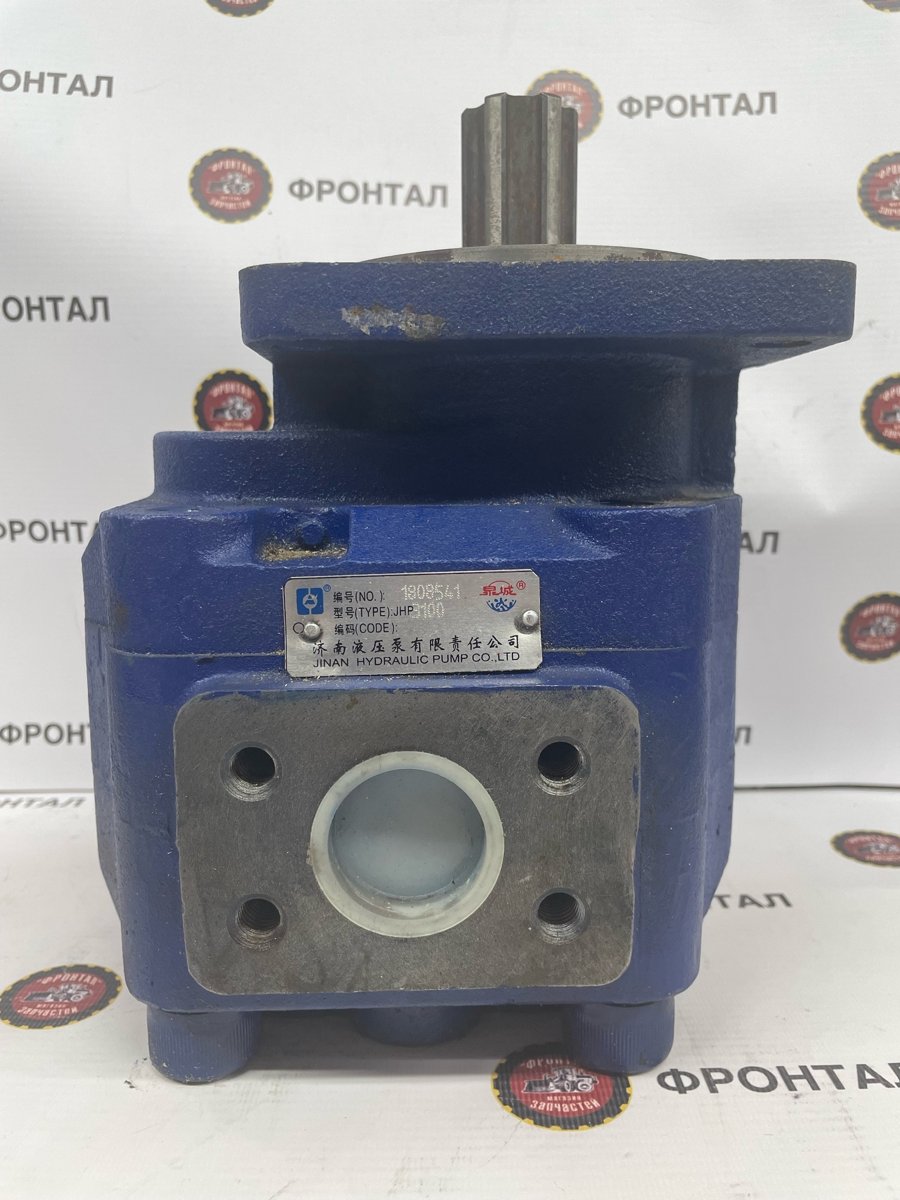

Насос гидр-й (сдвоенный) CBGj3100/1010XF (D-30 мм 6 шл.)Арт. 4120001058× 1В наличии72 000 ₽ - 17ПрокладкаАрт. 29110000042× 1Под заказ
- 18ТрубаАрт. 4041000645× 1Под заказ
