Lonking CDM-853-00
Рабочее оборудование
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
28 поз.- 20Узел в сбореАрт. 20Под заказ
- 6Узел в сбореАрт. 20Под заказ
- 1КовшАрт. CDM853.11.01× 1Под заказ
- 2ТягаАрт. LG853.11.02× 1Под заказ
- 3СтрелаАрт. LG855.11.03× 1Под заказ
- 4Рычаг поворота ковшаАрт. LG853.11.04× 1Под заказ
- 5Верхняя втулка вала стрелыАрт. LG853.11-001× 2Под заказ
- 6Маслёнка M10x1Арт. JB/T7940.1-1995× 8Под заказ
- 7
Палец 70*220,ухо, подошва 220ммАрт. LG855.11.05× 2В наличии4 200 ₽ - 8Средняя втулка вала рычага ковшаАрт. LG853.11-002× 2Под заказ
- 9Болт M12x35Арт. GB/T5783× 1Под заказ
- 10Шайба 12Арт. GB/T93× 1Под заказ
- 11Шайба 12Арт. GB/T97.1× 1Под заказ
- 12Сальник 120X150X12Арт. GB9877.1-88(B× 2Под заказ
- 13Шайба 12Арт. GB/T93× 7Под заказ
- 14Шайба 12Арт. GB/T97.1× 7Под заказ
- 15Болт M12x35Арт. GB/T5783× 7Под заказ
- 16Втулка 85*100*120Арт. LG853.11-004× 2Под заказ
- 17Средний палец рычага ковша сварнойАрт. LG853.11.06× 1Под заказ
- 18
Палец 80*235 ковша верхний Lonking CDM855Арт. LG853.11.07× 3В наличии5 650 ₽ - 19

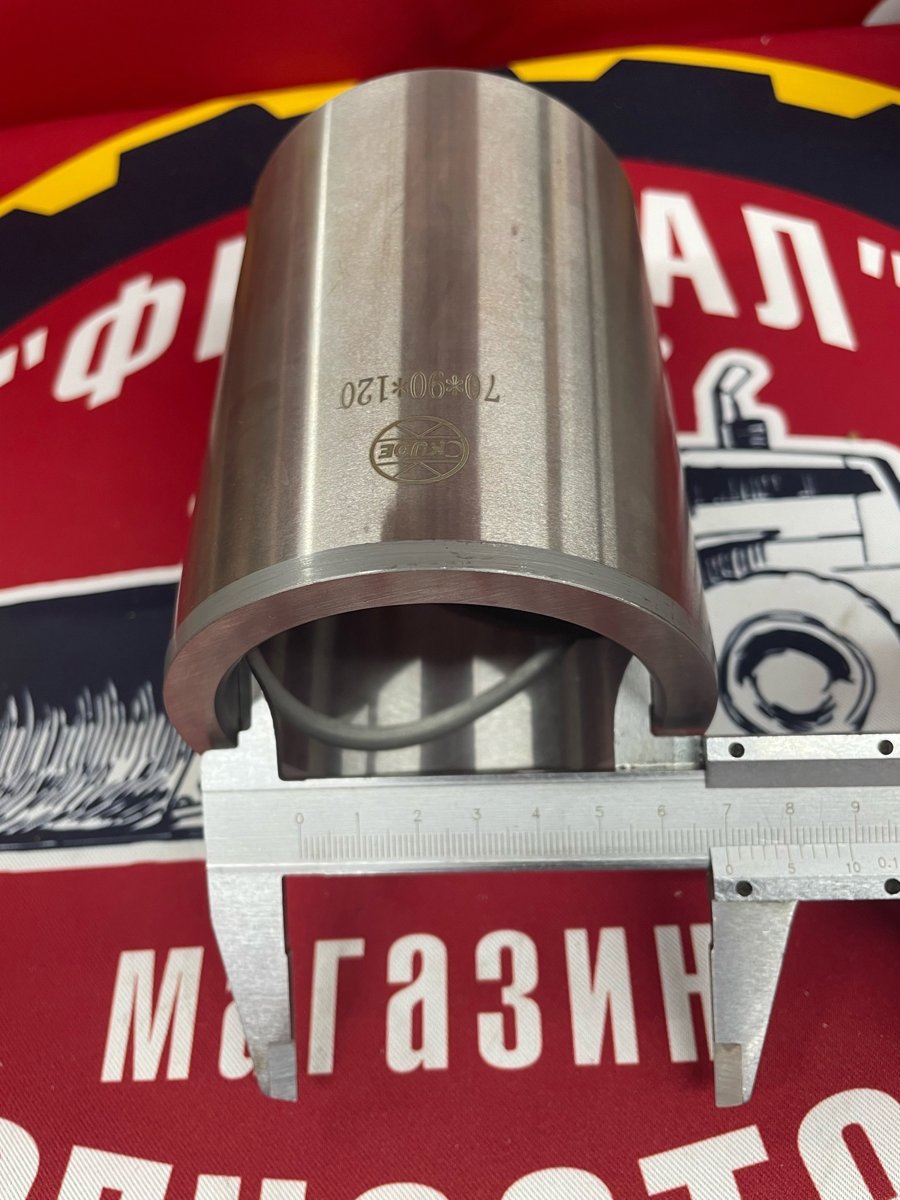

Втулка 70*90*120 рукояти ковша CDM855 / ZL50EXАрт. LG853.11-003× 4В наличии1 700 ₽ - 20Кольцо 136*160*12 уплотнительное пальца ковша CDM855Арт. LG853.11-005× 8В наличии190 ₽
- 21

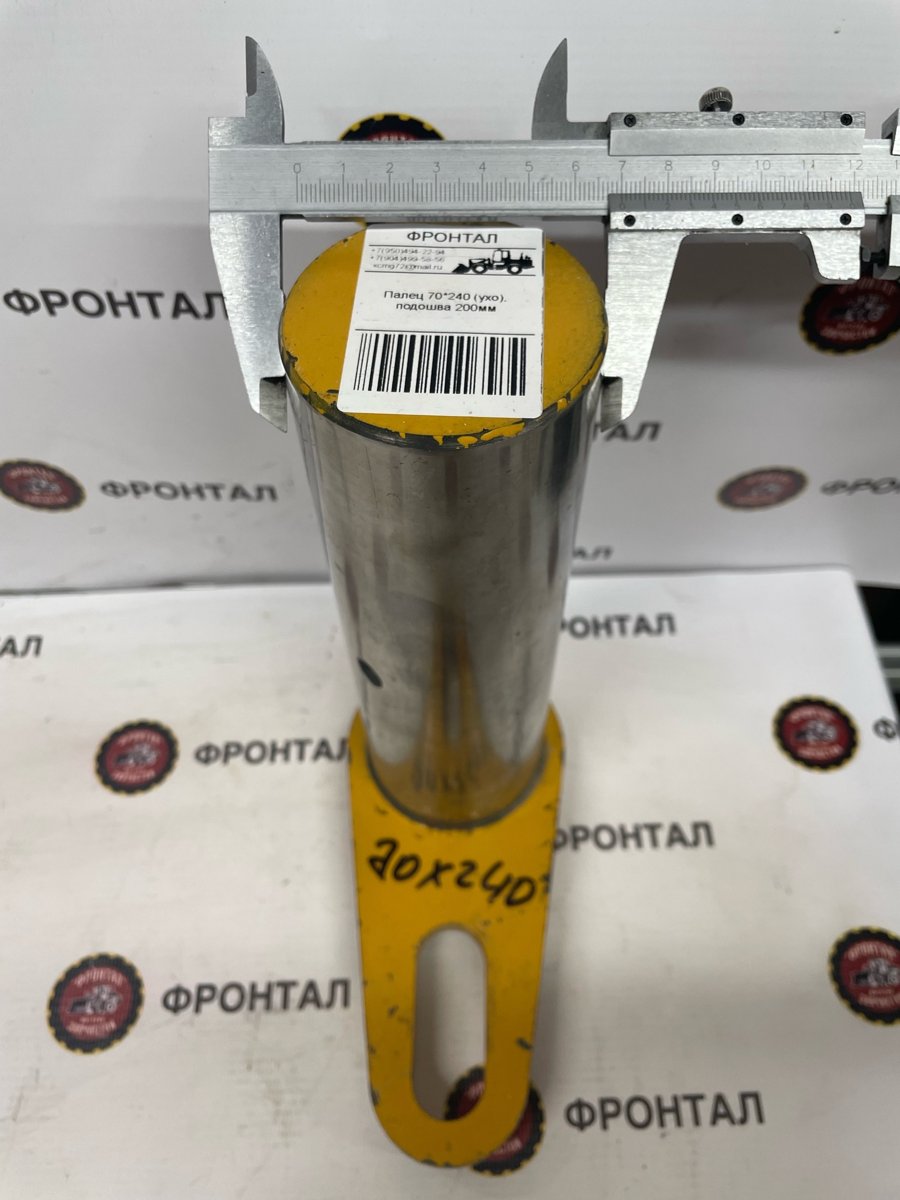

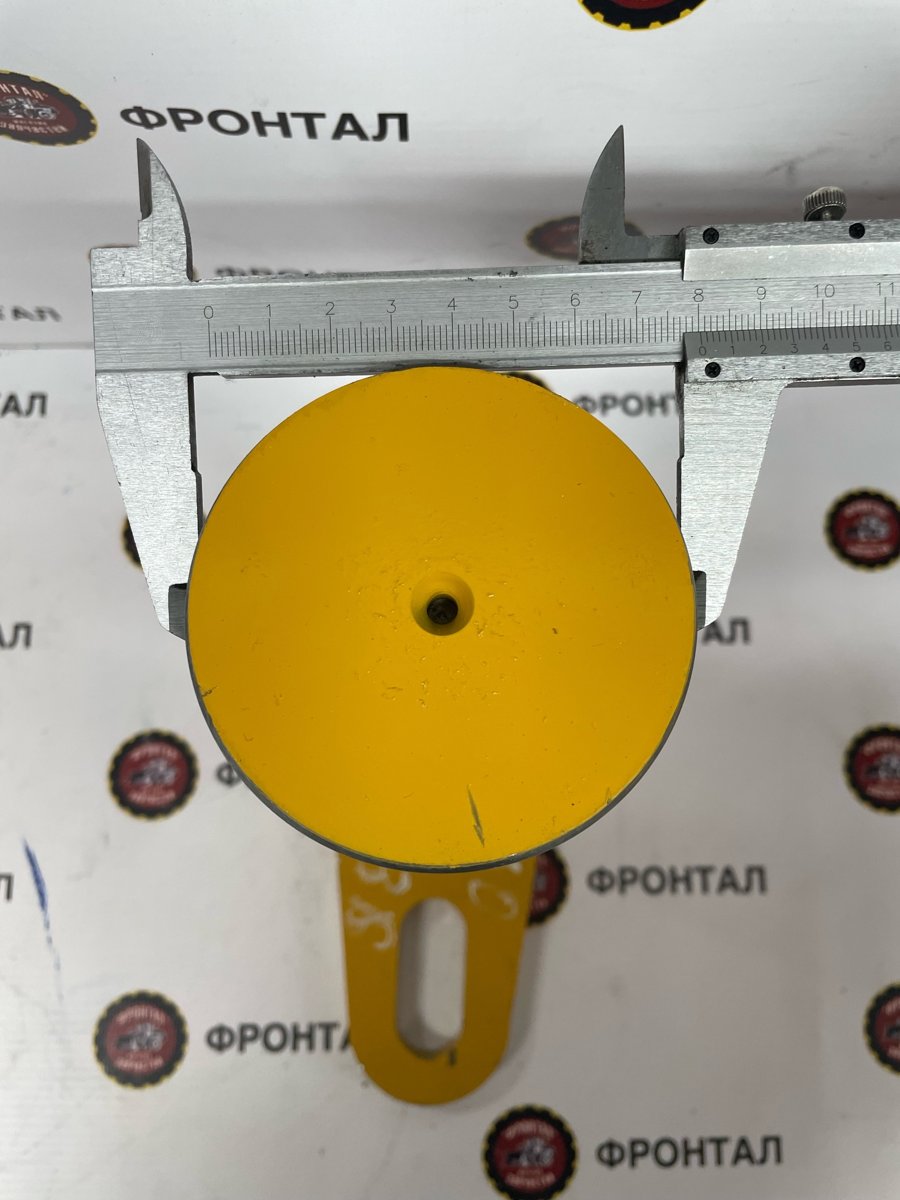

Палец 70*240 (ухо), подошва 200ммАрт. LG853.11.08× 2Под заказ4 400 ₽ - 22Основной ножАрт. CDM853.11.01-001× 1Под заказ
- 23Арт. CDM853.11.01-002× 8Под заказ
- 24ПалецАрт. LG855.11III.01-024× 8Под заказ
- 25Стопорное кольцоАрт. LG855.11III.01-025× 8Под заказ
- 26ЗубАрт. LG855.11III.01-026× 8Под заказ
