Lonking CDM-853-00
Рулевая гидросистема
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
45 поз.- 1

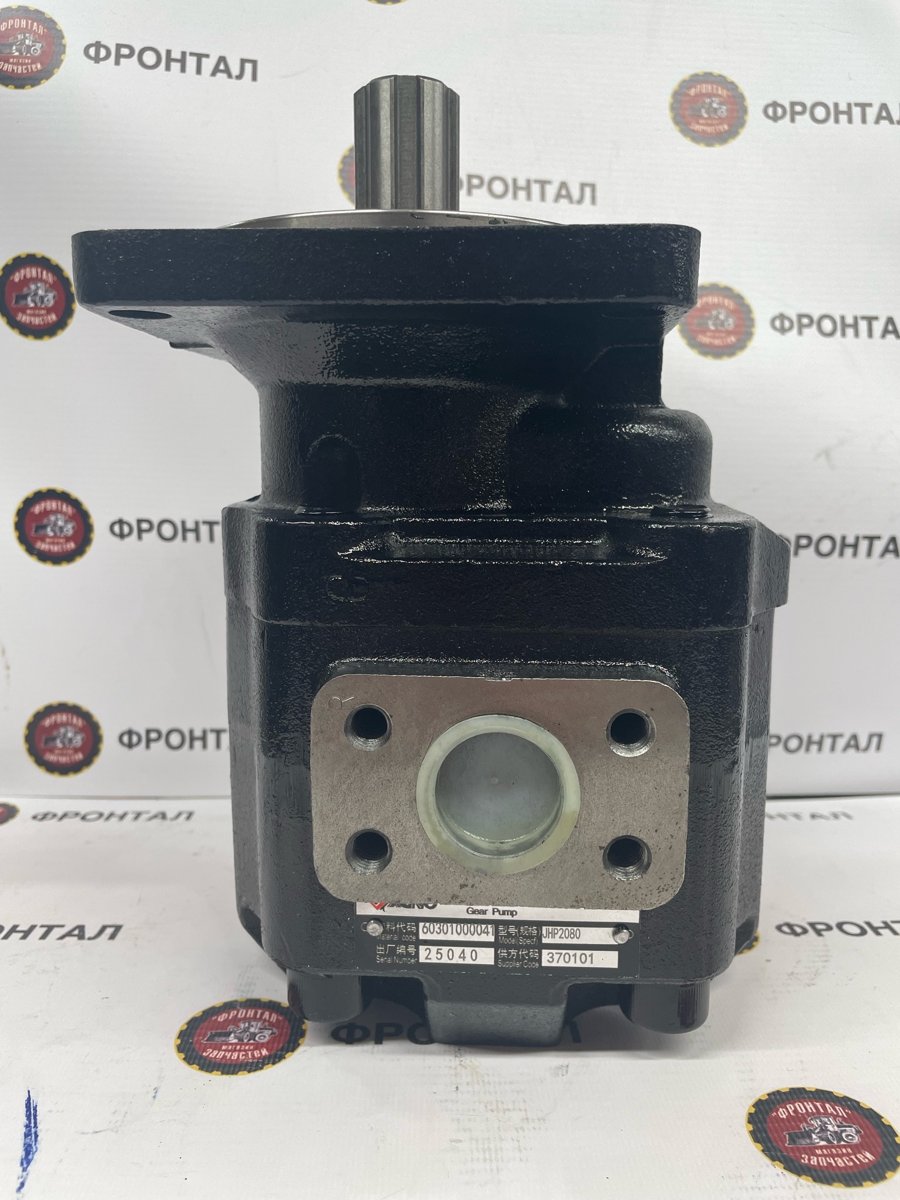

Насос рул. CBGJ-2080/(2300 r/min.20MPa) 6 шл. LG853.06.08Арт. LG853.06.08В наличии20 000 ₽ - 2Уплотнительная прокладкаАрт. LG853.06-001× 1Под заказ
- 3Гайка М6Арт. GB/T6170× 4Под заказ
- 4Шайба 12Арт. GB/T97.1× 2Под заказ
- 5Шайба 12Арт. GB/T93× 8Под заказ
- 6Напорная трубка насоса рулевого управленияАрт. LG853.06.01× 1Под заказ
- 7Болт M12x50Арт. GB/T5782× 11Под заказ
- 8Кольцо уплотнительное 37.69X3.53-N90Арт. SAEJ518O× 1Под заказ
- 9Шайба 12Арт. GB/T97.1× 4Под заказ
- 10Шайба 12Арт. GB/T93× 22Под заказ
- 11Напорный шланг рулевого механизмаАрт. H-H-19/18-Ⅱ-L892× 1Под заказ
- 12Арт. 90H-H-19/18-Ⅱ-L600× 1Под заказ
- 13Арт. 90H-H-19/18-Ⅱ× 1Под заказ
- 14ПереходникАрт. L1CH-27-20× 4Под заказ
- 15Болт M12x35Арт. GB/T5783× 6Под заказ
- 16Шайба 12Арт. GB/T97.1× 5Под заказ
- 17ПереходникАрт. L1CH-14-12× 3Под заказ
- 22Узел в сбореАрт. 20Под заказ
- 18Арт. LG853.06.02× 1Под заказ
- 19Арт. 20411-14/20491-14× 1Под заказ
- 20Болт M12x50Арт. GB/T5782× 2Под заказ
- 21Прижимная пластинаАрт. LG853.06-004Под заказ
- 22Кольцо уплотнительное 37.69X3.53-N90Арт. SAEJ518O× 2Под заказ
- 23Болт M12x35Арт. GB/T5783× 4Под заказ
- 24Гидроцилиндр рулевого управленияАрт. LG853.06.03× 2Под заказ
- 25Арт. 45H-45H/13/14-II-L590× 2Под заказ
- 26Арт. LG853.06.05× 1Под заказ
- 27Правая напорный шланг гидроцилиндра рулевого управленияАрт. 90H-H-13/14-II-L700× 1Под заказ
- 28Правая напорный шланг гидроцилиндра рулевого управленияАрт. 90H-270°-90H-13/14-× 1Под заказ
- 29Арт. H-H-16/16-II-L950× 2Под заказ
- 30Арт. LG853.06.06× 2Под заказ
- 31Арт. 90F-F-25/28-2S-L770× 1Под заказ
- 32

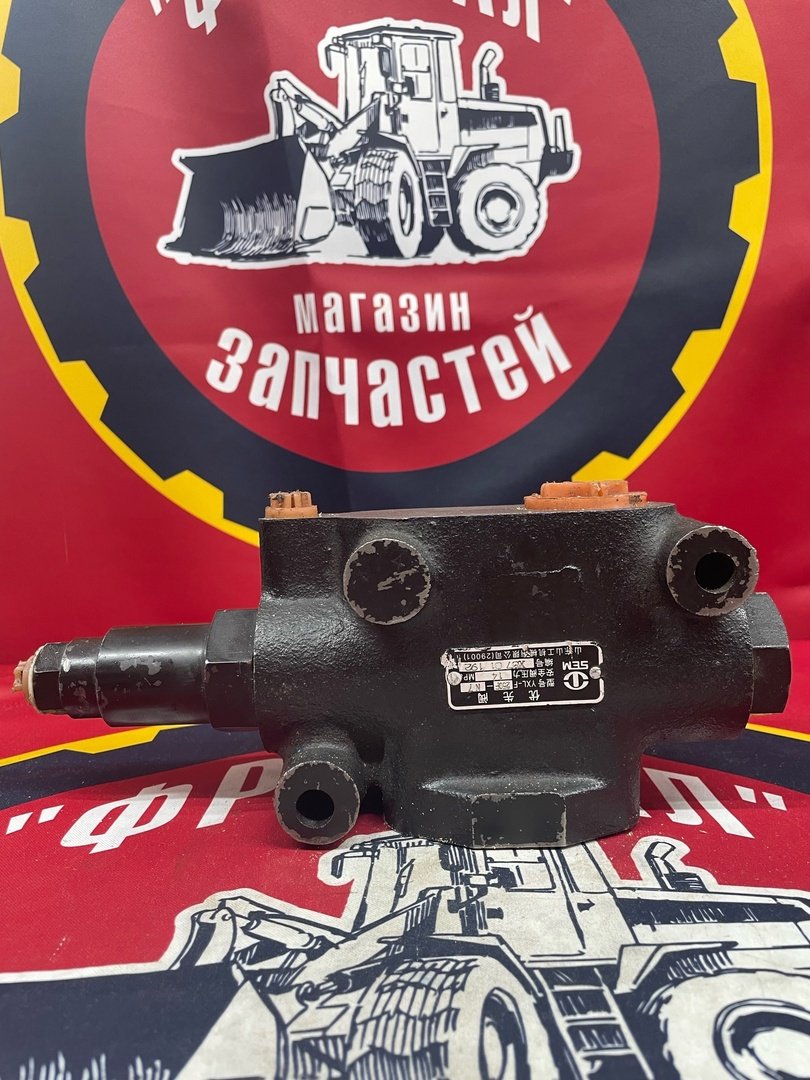

Клапан приоритета YXL-250F-N7Арт. LG853.06.10В наличии7 000 ₽ - 38Болт GB16674-M12*20EpZn-8.8Арт. 37Под заказ
- 33Арт. LG853.06-005Под заказ
- 34Отводящий переходник клапана приоритетаАрт. L1CH-27-33× 1Под заказ
- 35Всасывающий шланг насоса рулевого управленияАрт. Φ38X4-600× 1Под заказ
- 36Бандаж горла 20Арт. JB/T8870× 2Под заказ
- 37Арт. LG853.06.07× 1Под заказ
- 38Кольцо уплотнительное 47.5X3.55Арт. GB/T3452.1O× 1Под заказ
- 39Болт M12x50Арт. GB/T5782× 4Под заказ
- 40Сливной шланг радиатораАрт. 90H-270°-90H/19/18× 1Под заказ
- 41Арт. L1CH-27D× 2Под заказ
- 42Отводящий шланг рулевого механизмаАрт. H-90H/19/18-II-3600× 4Под заказ
- 43Арт. 20411-14/20491-14× 1Под заказ
