Lonking CDM-833-00
Рама
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
43 поз.- 1Масленка M10x1Арт. JB/T7940.1× 11Под заказ
- 2Палец 40*120 цилиндра рулевого LonKingАрт. LG853.10-015× 4В наличии900 ₽
- 3Стопорная пластинаАрт. LG853.10-014× 4Под заказ
- 4Болт M12x35Арт. GB/T5783× 8Под заказ
- 5Шайба 12Арт. GB/T97.1× 8Под заказ
- 6Шайба 12Арт. GB/T93× 8Под заказ
- 7Крышка в сбореАрт. LG30F.10I.09× 1Под заказ
- 8Болт M12x35Арт. GB/T5783× 36Под заказ
- 9Шайба 12Арт. GB/T93× 48Под заказ
- 10Передняя рамаАрт. CDM833.10.01× 1Под заказ
- 11Арт. LG853.10-021× 2Под заказ
- 12Задняя рамаАрт. CDM833.10.02× 1Под заказ
- 13Арт. LG30F.10I.06× 1Под заказ
- 14Гайка М6Арт. GB/T6170× 8Под заказ
- 15Болт M12x50Арт. GB/T5782× 8Под заказ
- 16Регулировочная шайбаАрт. LG30F.10I-010Под заказ
- 17Подшипник 32016Арт. GB/T297Под заказ
- 18Крышка подшипникаАрт. LG30F.10I-011× 2Под заказ
- 19
Сальник 25*40*10Арт. HG4-692-67× 2В наличии80 ₽ - 20КрышкаАрт. LG30F.10I-003× 1Под заказ
- 21Болт M12x35Арт. GB/T5783× 4Под заказ
- 22

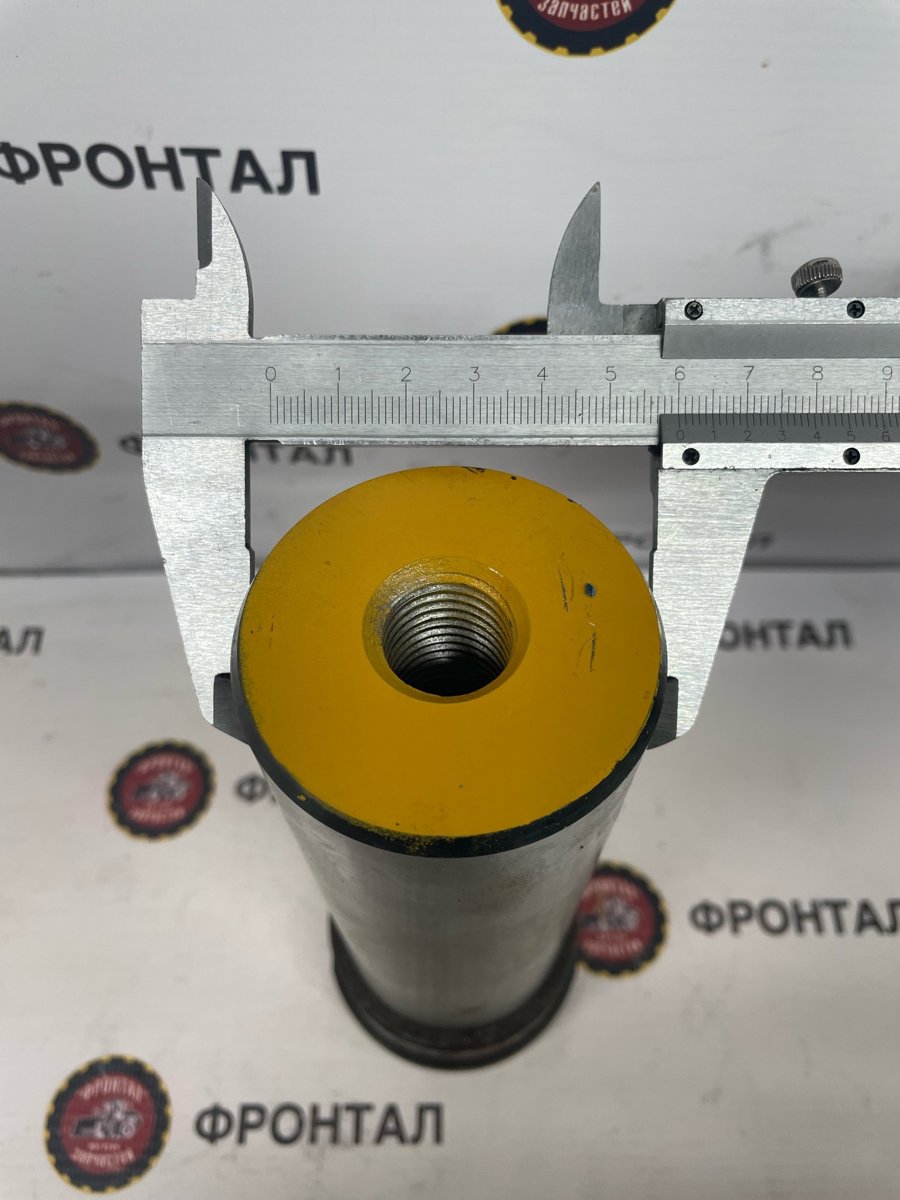

Палец сочленения 60*70*190 нижний CDM 833Арт. LG30F.10I-007× 1В наличии2 600 ₽ - 23

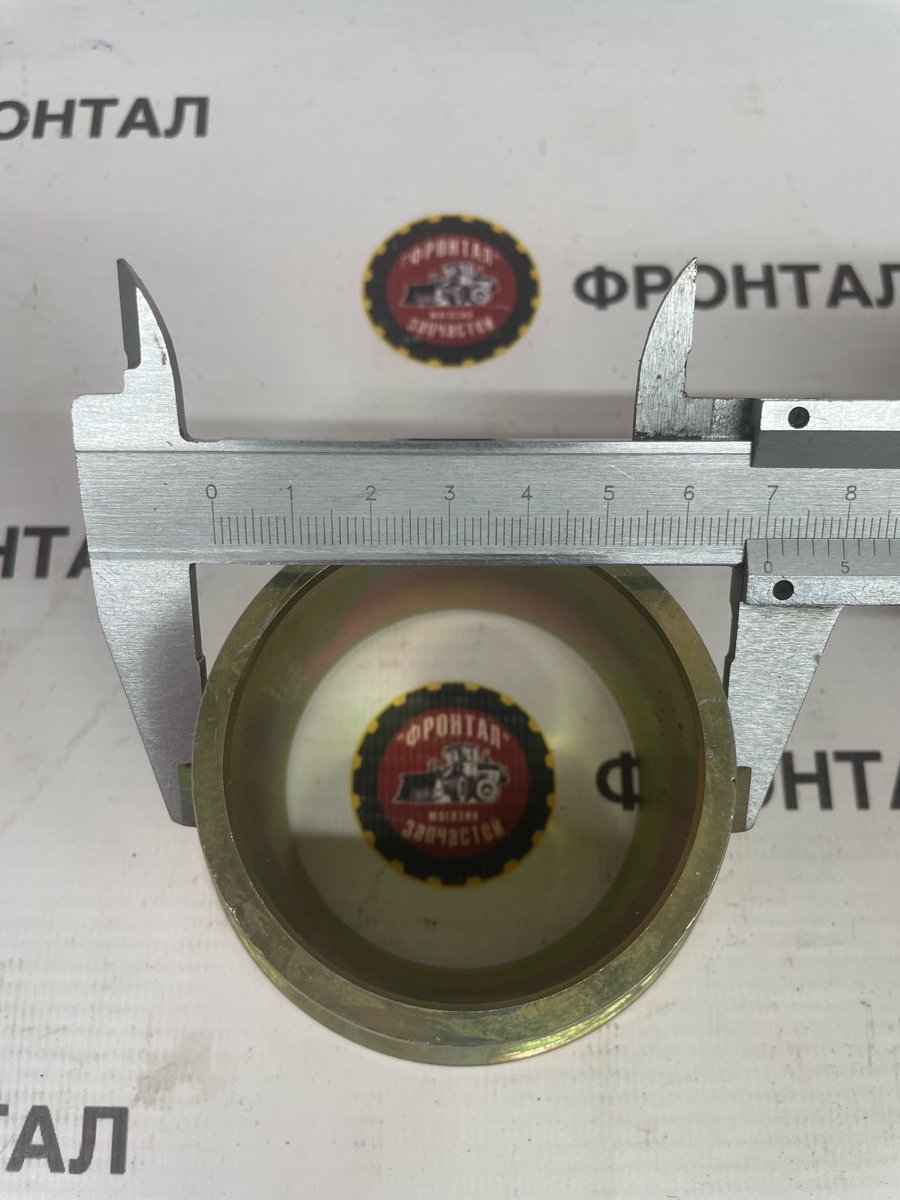

Втулка 60*70*45 сочленения рамы верх CDM833Арт. LG30F.10I-004× 1В наличии1 550 ₽ - 24СальникАрт. GBHG4-692-67× 2Под заказ
- 25Регулировочная прокладкаАрт. LG30F.10I-008× 1Под заказ
- 26

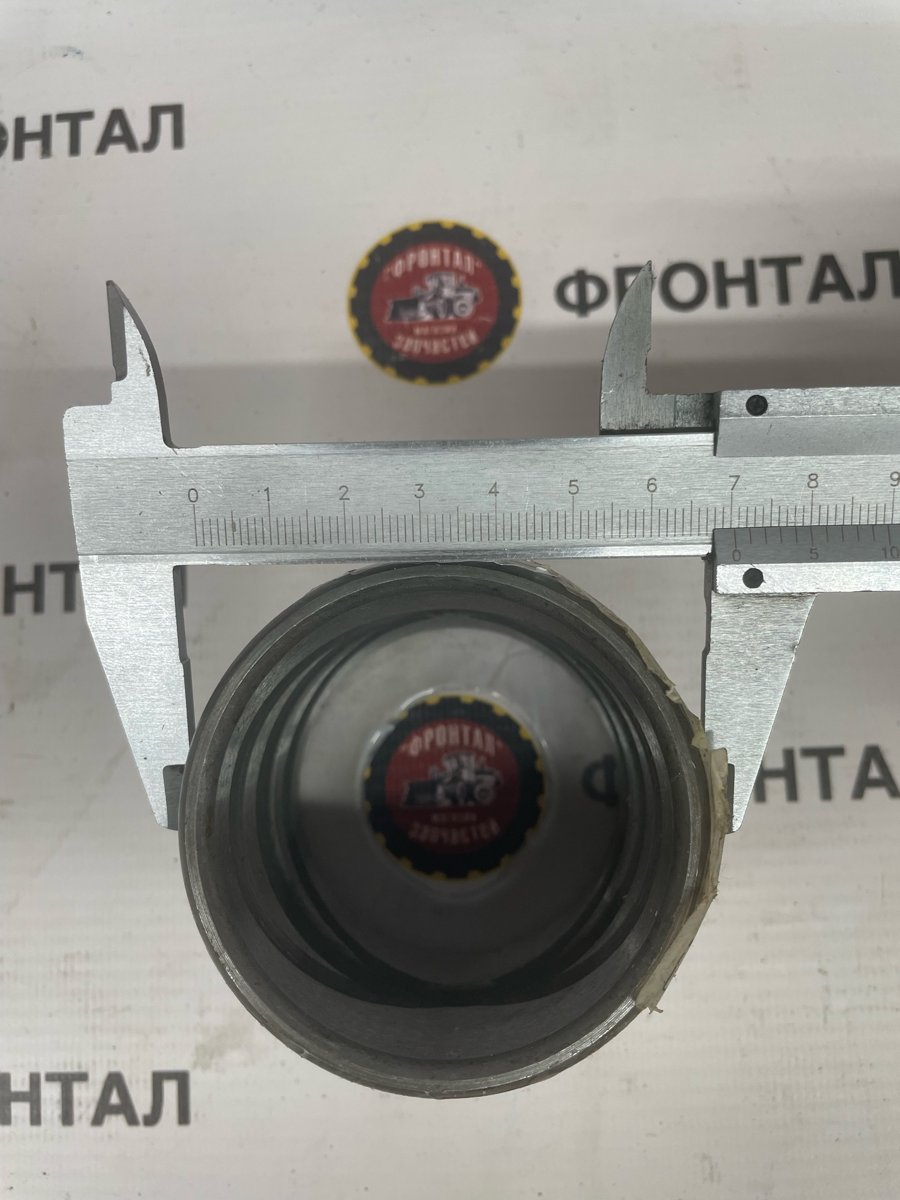

Втулка 60*70*60 сочленения рамы низ. CDM833Арт. LG30F.10I-009× 1В наличии1 000 ₽ - 27Шайба 12Арт. GB/T93× 1Под заказ
- 28Болт M12x35Арт. GB/T5783× 1Под заказ
- 29Крышка подшипникаАрт. LG30F.10I-005× 2Под заказ
- 30Торцевая крышкаАрт. LG30F.10I-006× 1Под заказ
- 31Арт. LG30F.10I-012× 1Под заказ
- 32Палец гидроцилиндра подъёмаАрт. LG30F.10I-002× 2Под заказ
- 33ВтулкаАрт. LG853.10-012× 2Под заказ
- 34Медная прокладкаАрт. LG853.10-010× 2Под заказ
- 35Палец качающейся подвескиАрт. LG853.10-011× 2Под заказ
- 36Заливная горловинаАрт. LG30F.10I.07× 2Под заказ
- 38Левая передняя фара 24ВАрт. 42Под заказ
- 37Балансирная подвескаАрт. LG30F.10I.03× 1Под заказ
- 38Шайба 12Арт. GB/T96× 4Под заказ
- 39Кронштейн масляного фильтраАрт. LG30F.10I.08× 1Под заказ
- 40Верхний палец стрелыАрт. LG30F.10I.05× 2Под заказ
- 41Арт. LG30F.10I.04× 1Под заказ
- 42Арт. CDM858A.10I-001× 4Под заказ
