Lonking CDM 860
FIG.10 Figure 08
Наведите на номер на схеме или в списке — деталь подсветится.
Детали на схеме
68 поз.- 1Болт M12x35Арт. GB/T5783× 24Под заказ
- 2Шайба 12Арт. GB/T93× 38Под заказ
- 3КрышкаАрт. LGS18.02.02-001× 1Под заказ
- 4Арт. LGS18.02.02-002× 1Под заказ
- 5ЗаклёпкаАрт. GB/T867× 2Под заказ
- 6Кольцо уплотнительное 47.5X3.55Арт. GB/T3452.1O× 1Под заказ
- 7МагнитАрт. LGS18.02.04-002× 3Под заказ
- 8Арт. LGS18.02.04-001× 1Под заказ
- 9Арт. LGS18.02.03× 1Под заказ
- 10Арт. 402111L× 1Под заказ
- 11Шайба комбинированная 27Арт. JB/T982× 1Под заказ
- 12Сливная пробкаАрт. LGS18.02-010× 1Под заказ
- 13Кольцо уплотнительное 47.5X3.55Арт. GB/T3452.1O× 1Под заказ
- 14Арт. GB1235-76O× 1Под заказ
- 15Прижимная пластинаАрт. LG853.03.01-019Под заказ
- 16Болт M12x35Арт. GB/T5783× 4Под заказ
- 17КрышкаАрт. LGS18.02-007× 1Под заказ
- 18Контрольная пробка уровня маслаАрт. 13050-10× 2Под заказ
- 19Шайба 12Арт. GB/T93× 12Под заказ
- 20Болт M12x35Арт. GB/T5783× 12Под заказ
- 21Заливная горловина в сбореАрт. 403059-064D× 1Под заказ
- 22Арт. LGS18.02.01-006× 1Под заказ
- 23ПодшипникАрт. GB/T283× 1Под заказ
- 24Кольцо уплотнительное 47.5X3.55Арт. GB/T3452.1O× 1Под заказ
- 25Разделительная втулкаАрт. LGS18.02.01-008× 1Под заказ
- 26Арт. GB1235-76O× 1Под заказ
- 27Манжета типа FBАрт. GB/T13871× 2Под заказ
- 28Манжета типа FBАрт. GB/T13871× 2Под заказ
- 29Передняя гнездо подшипникаАрт. LGS18.02.01-007× 1Под заказ
- 30Арт. LGS18.02.07× 1Под заказ
- 31Шайба 12Арт. GB/T93× 8Под заказ
- 32Болт M12x50Арт. GB/T5782× 8Под заказ
- 33Арт. LGS18.02.01.01-002× 1Под заказ
- 34Передний выходной фланецАрт. LGS18.02.01.02-001× 1Под заказ
- 35Тормозной дискАрт. LG855.03.01-002× 1Под заказ
- 36Шайба 12Арт. GB/T93× 8Под заказ
- 37Болт M12x1.5x35Арт. GB/T5786× 8Под заказ
- 38Болт M16x35-8.8Арт. GB/T5780× 2Под заказ
- 39Шайба 12Арт. GB/T93× 8Под заказ
- 40Прижимная пластинаАрт. LGS18.02.01-001× 2Под заказ
- 41

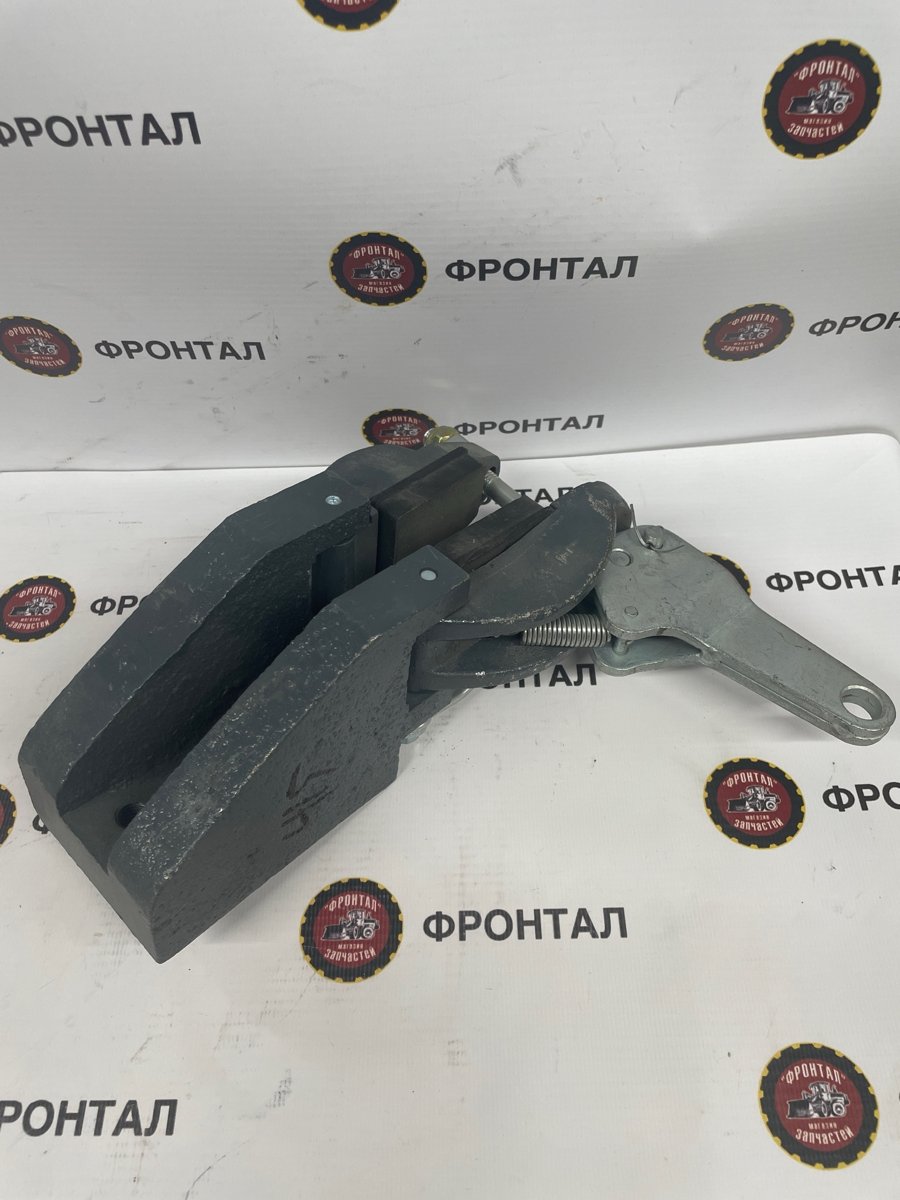

Суппорт стояночного тормоза CDM855Арт. LG855.03.01.03× 1В наличии9 000 ₽ - 42Болт M12x35Арт. GB/T5783× 4Под заказ
- 43Болт M12x35Арт. GB/T5783× 6Под заказ
- 44КрышкаАрт. LGS18.02-004× 1Под заказ
- 45Болт M12x50Арт. GB/T5782× 4Под заказ
- 46Кольцо уплотнительное 47.5X3.55Арт. GB/T3452.1O× 1Под заказ
- 47Арт. LGS18.02-002× 2Под заказ
- 48Большая торцевая крышкаАрт. LGS18.02-003× 1Под заказ
- 49Арт. GB1235-76O× 1Под заказ
- 50Регулировочная шайбаАрт. LGS18.02-006Под заказ
- 51Подшипник 32016Арт. GB/T297× 2Под заказ
- 52Арт. LGS18.02-005× 1Под заказ
- 53Арт. LGS18.02-001× 1Под заказ
- 54Монтажный кронштейнАрт. LGS18.02.06× 2Под заказ
- 55Кольцо уплотнительное 47.5X3.55Арт. GB/T3452.1O× 1Под заказ
- 56Кольцо уплотнительное 47.5X3.55Арт. GB/T3452.1O× 1Под заказ
- 57Задняя гнездо подшипникаАрт. LGS18.02.01-004× 1Под заказ
- 58Выходной валАрт. LGS18.02.01-005× 1Под заказ
- 59Уплотнительная прокладкаАрт. LGS18.02-008× 2Под заказ
- 60Уплотнительная прокладкаАрт. LGS18.02-009× 1Под заказ
- 61Арт. LGS18.02.05× 1Под заказ
- 62Подшипник 32016Арт. GB/T297× 2Под заказ
- 63Регулировочная шайбаАрт. LGS18.02.01-003Под заказ
- 64Кольцо уплотнительное 47.5X3.55Арт. GB/T3452.1O× 1Под заказ
- 65Гнездо сальникаАрт. LGS18.02.01-002× 1Под заказ
- 66Болт M12x50Арт. GB/T5782× 6Под заказ
- 67Задний выходной фланецАрт. LGS18.02.01.01-001× 1Под заказ
- 68Кольцо уплотнительное 47.5X3.55Арт. GB/T3452.1O× 1Под заказ
