Выберите узел на взрыв-схеме — внутри пронумерованные детали с артикулами и наличием. Всего схем: 87.

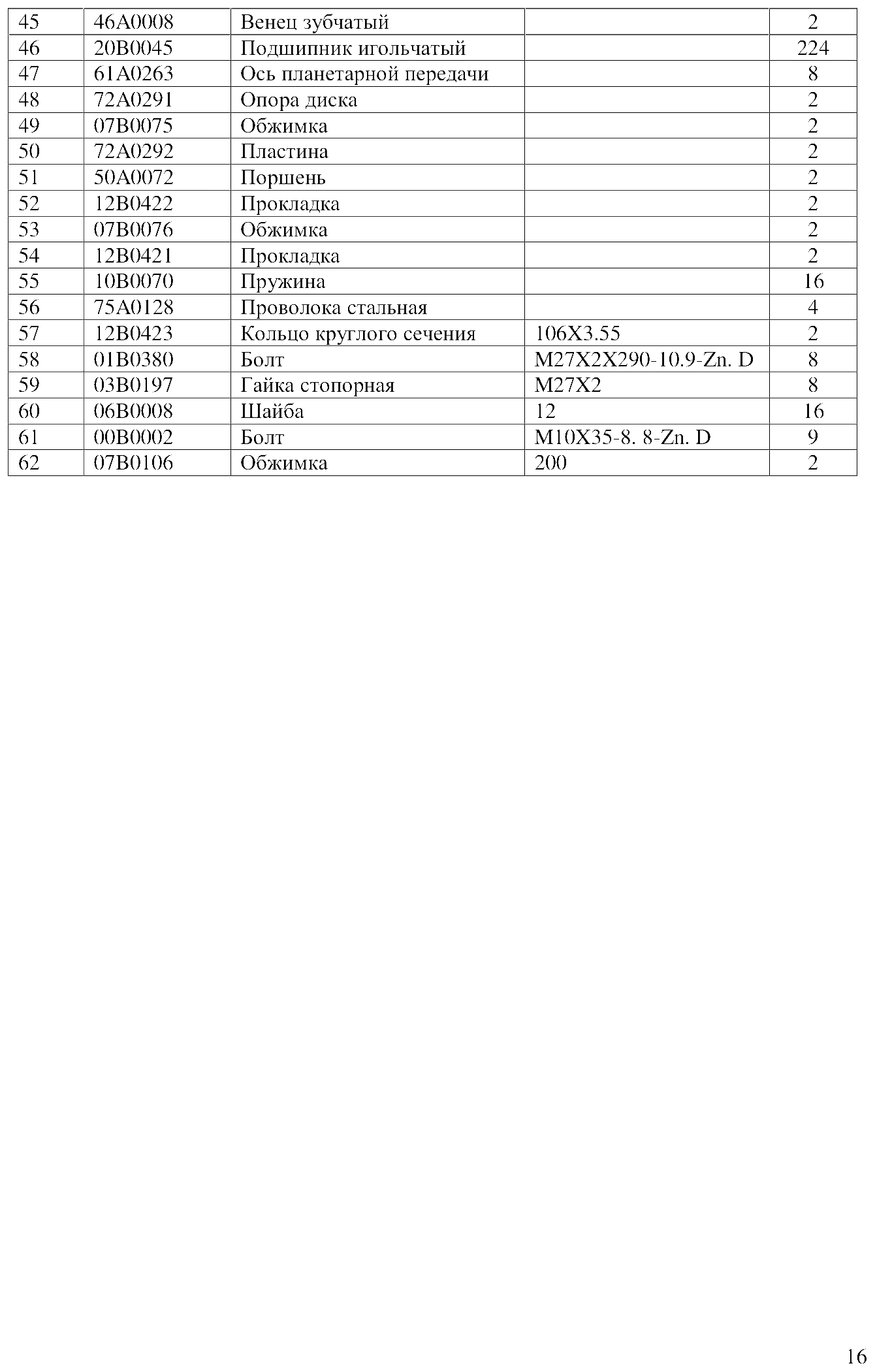

FIG.10 45 46A0008 Венец зубчатый 2
FIG.11 41C0143 Опора картера моста

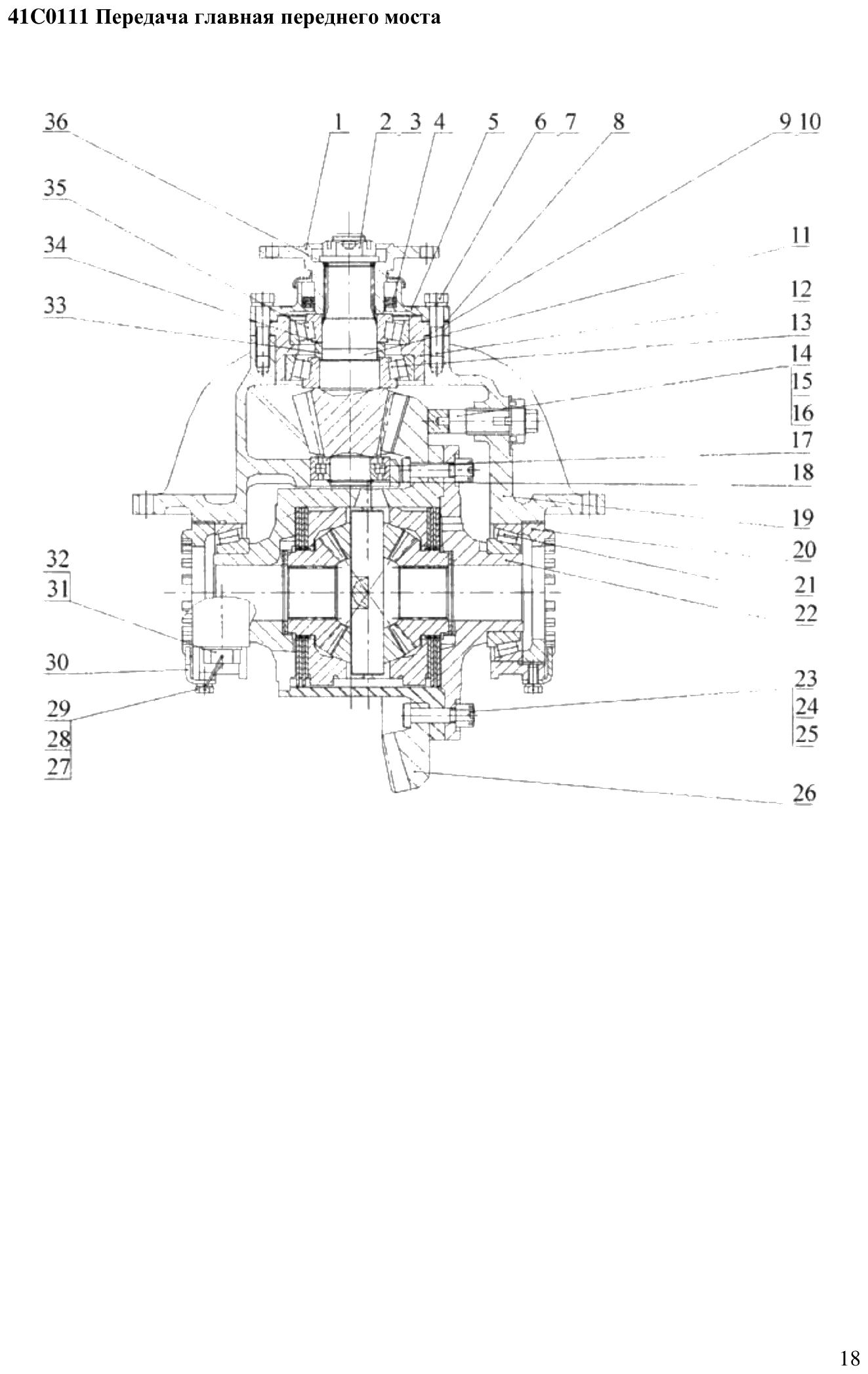

FIG.12 41C0111 Передача главная переднего моста
FIG.13 41C0112 Дифференциал в сборе

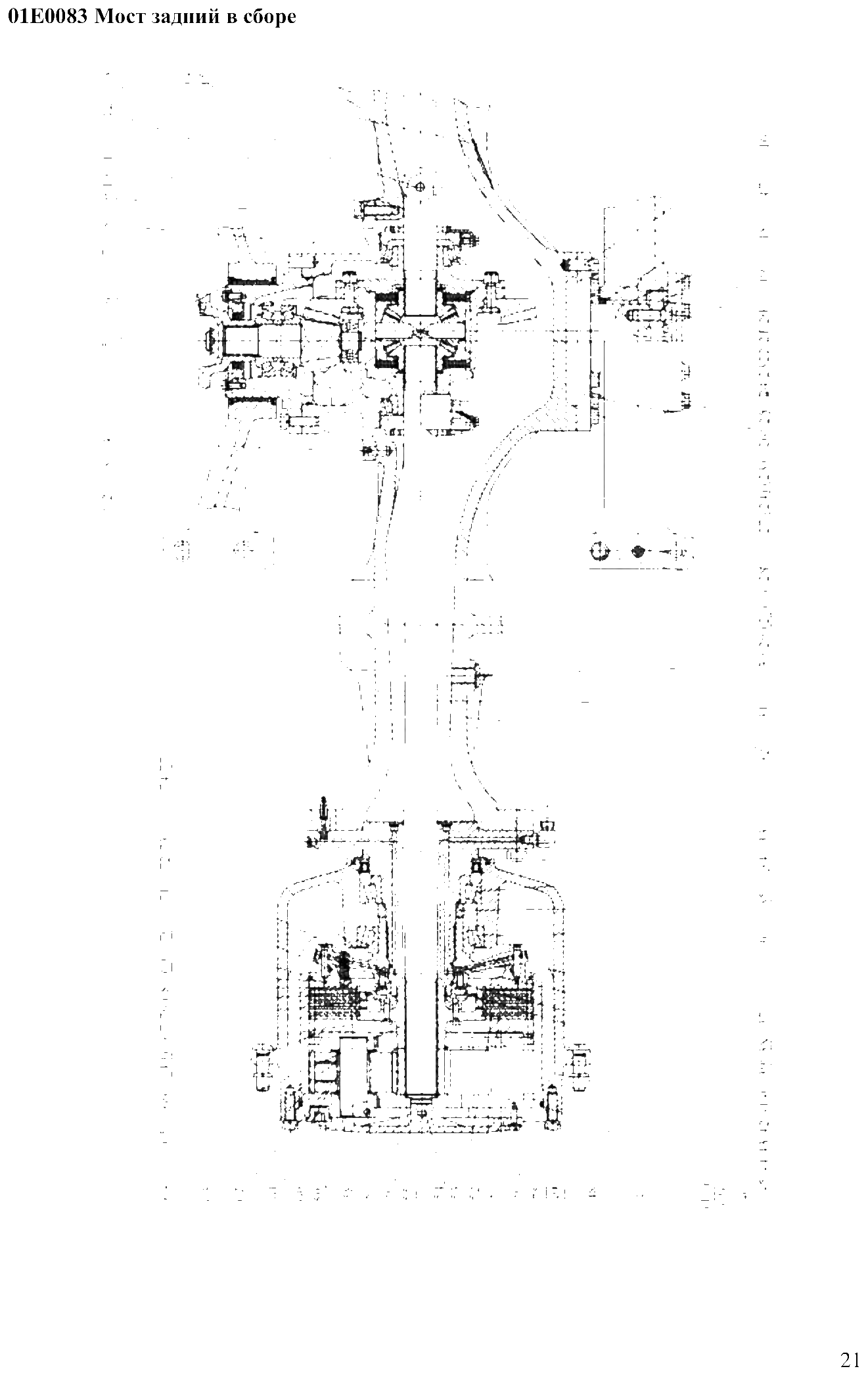

FIG.14 01E0083 Мост задний в сборе

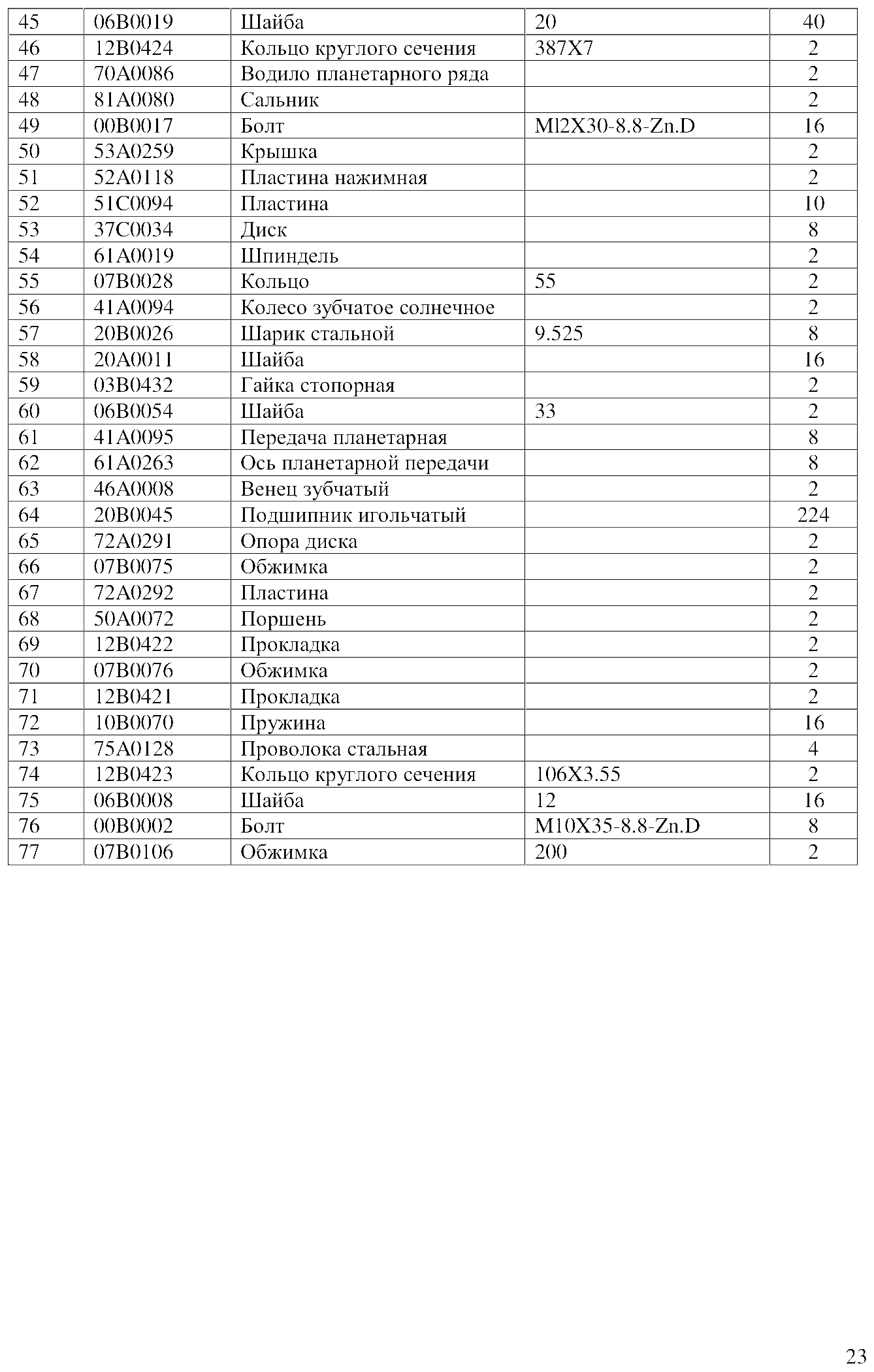

FIG.15 45 06B0019 Шайба 20 40

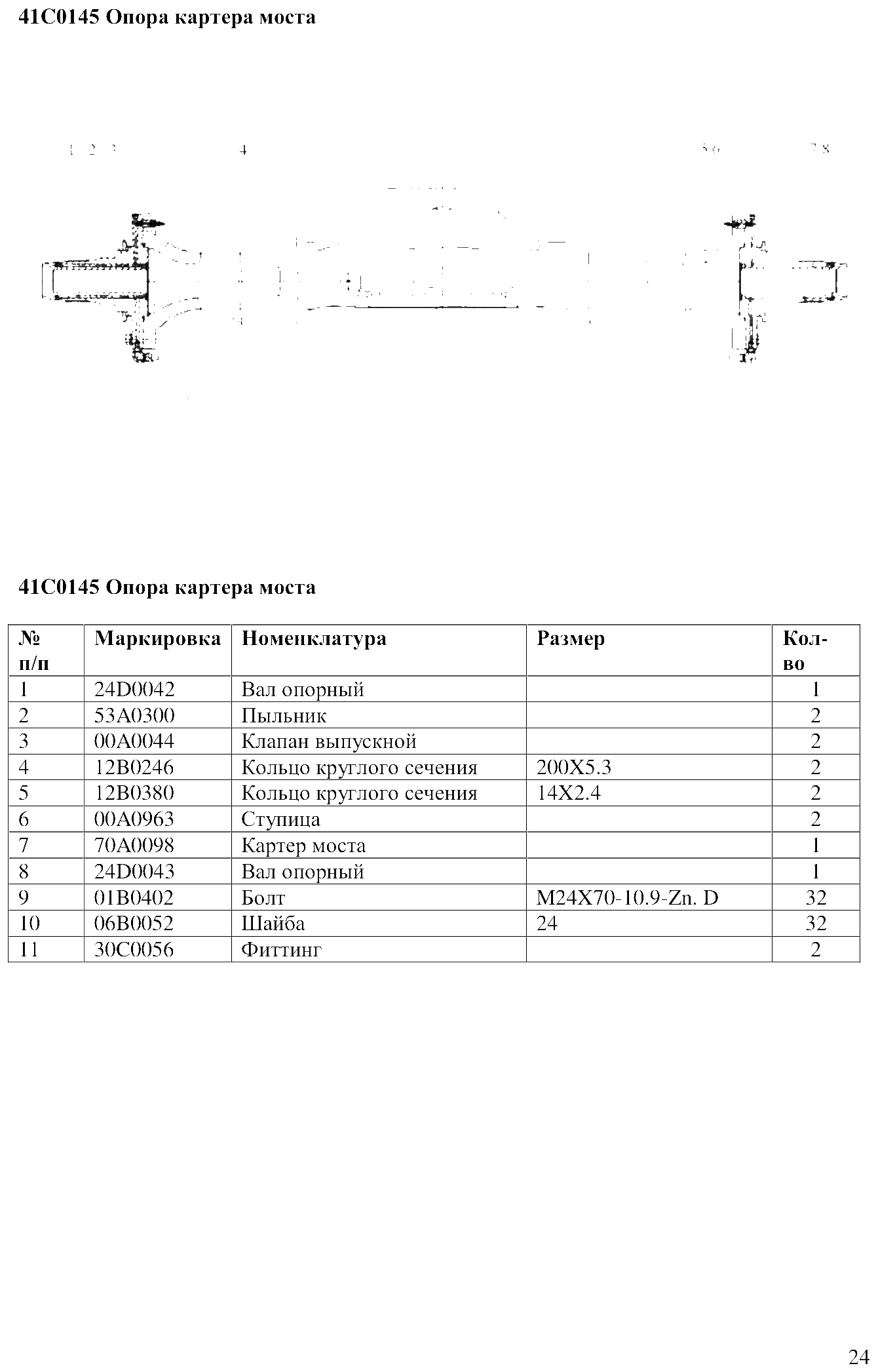

FIG.16 41C0145 Опора картера моста

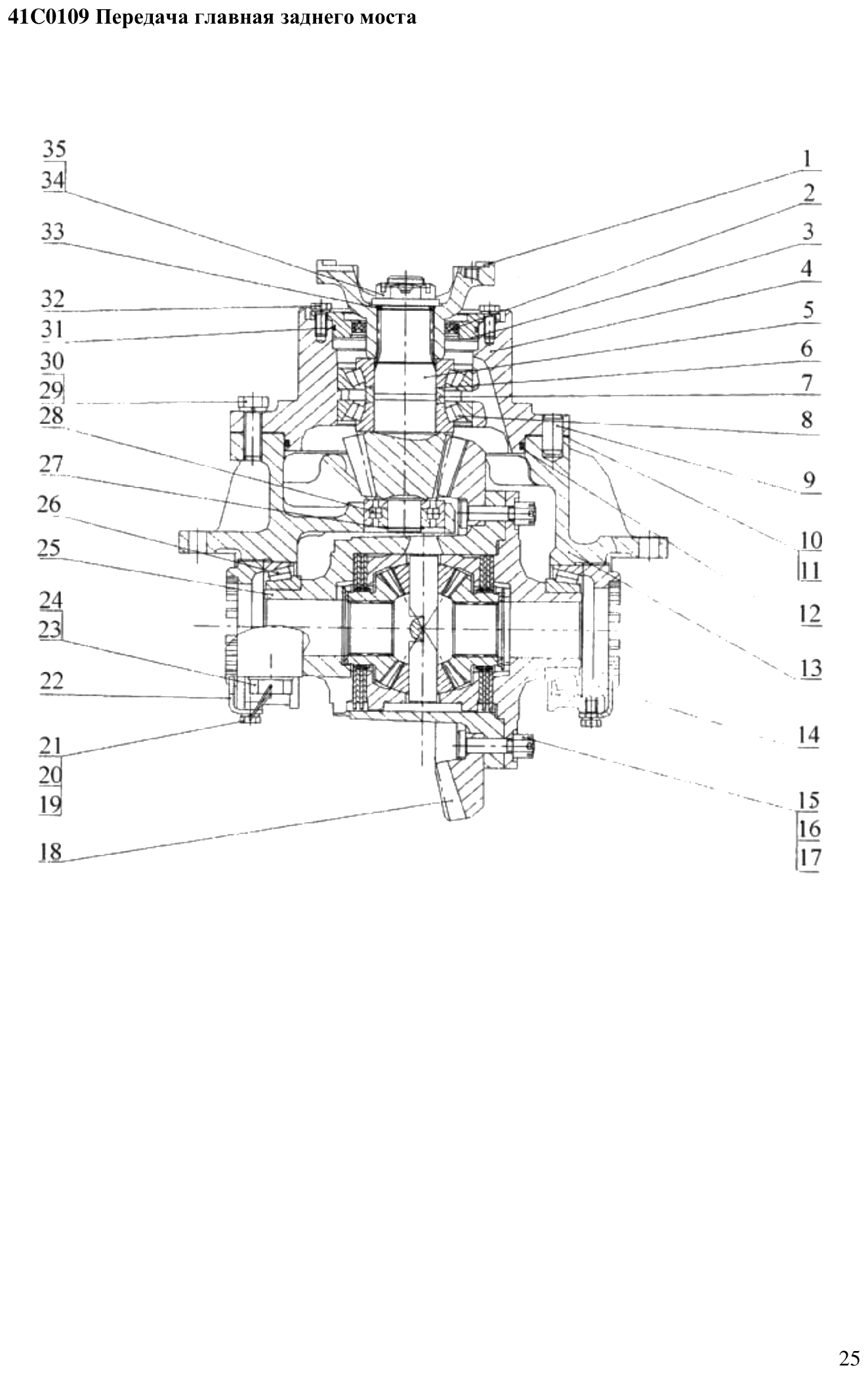

FIG.17 41C0109 Передача главная заднего моста

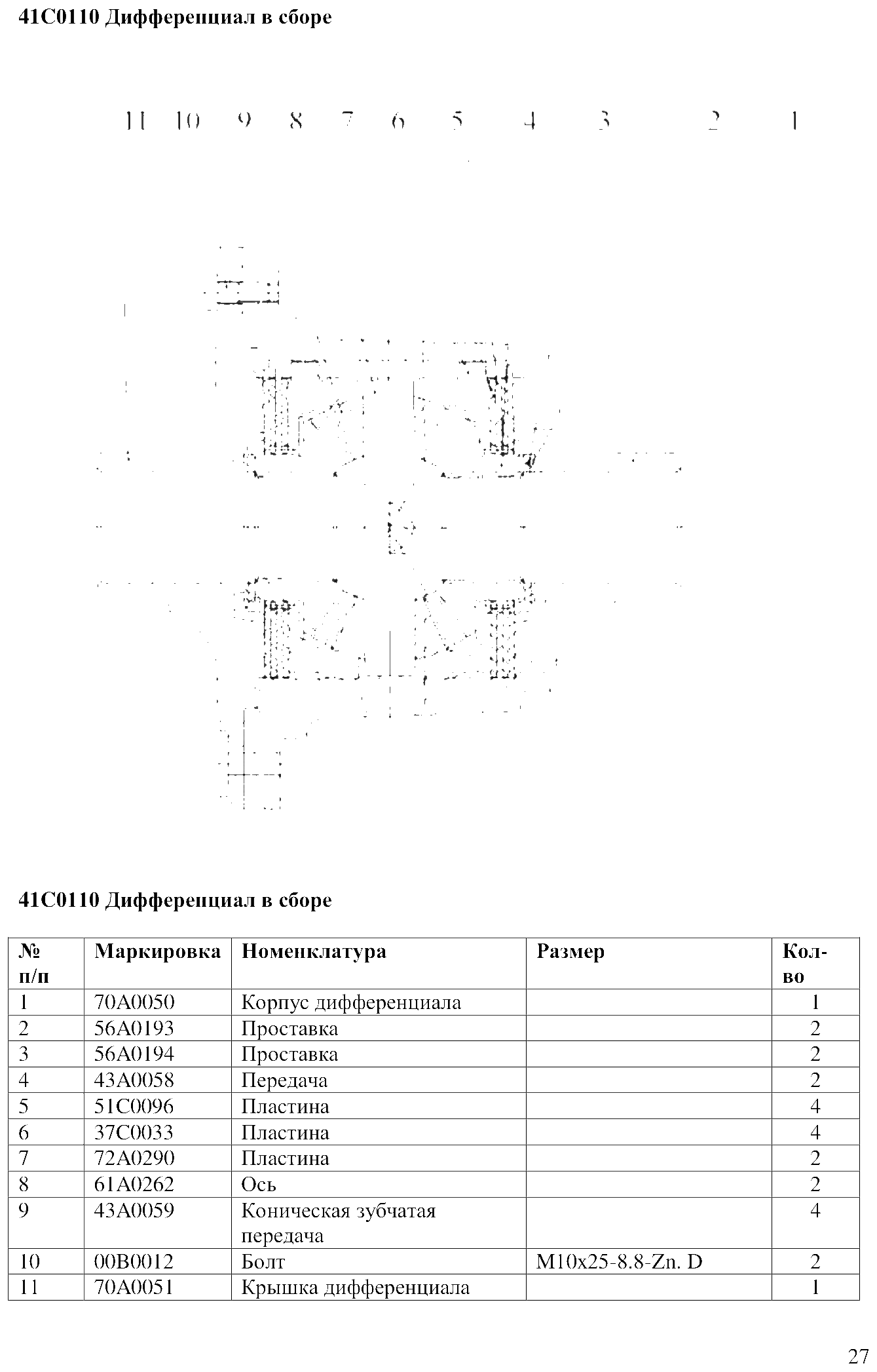

FIG.18 41C0110 Дифференциал в сборе

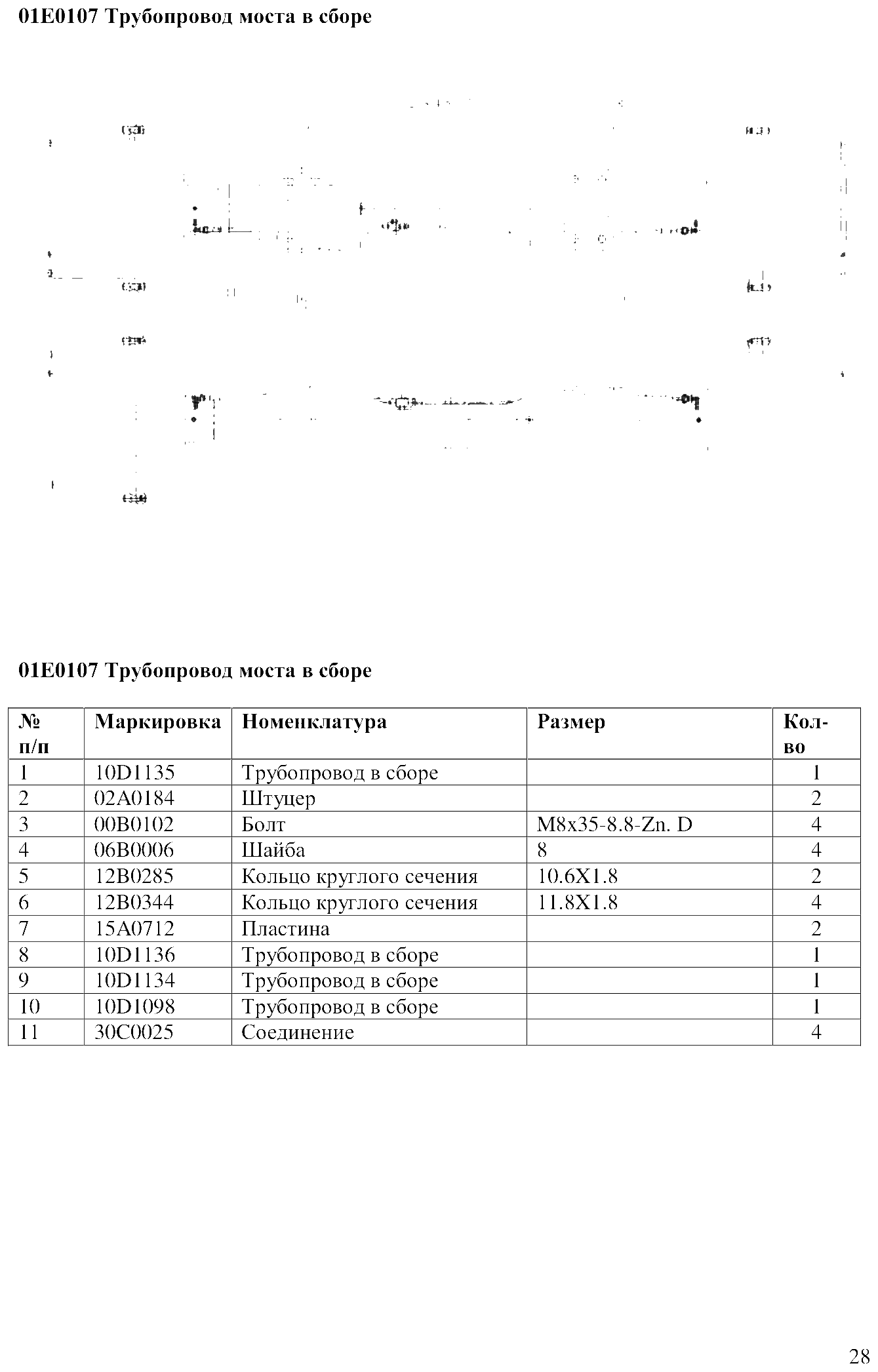

FIG.19 01E0107 Трубопровод моста в сборе

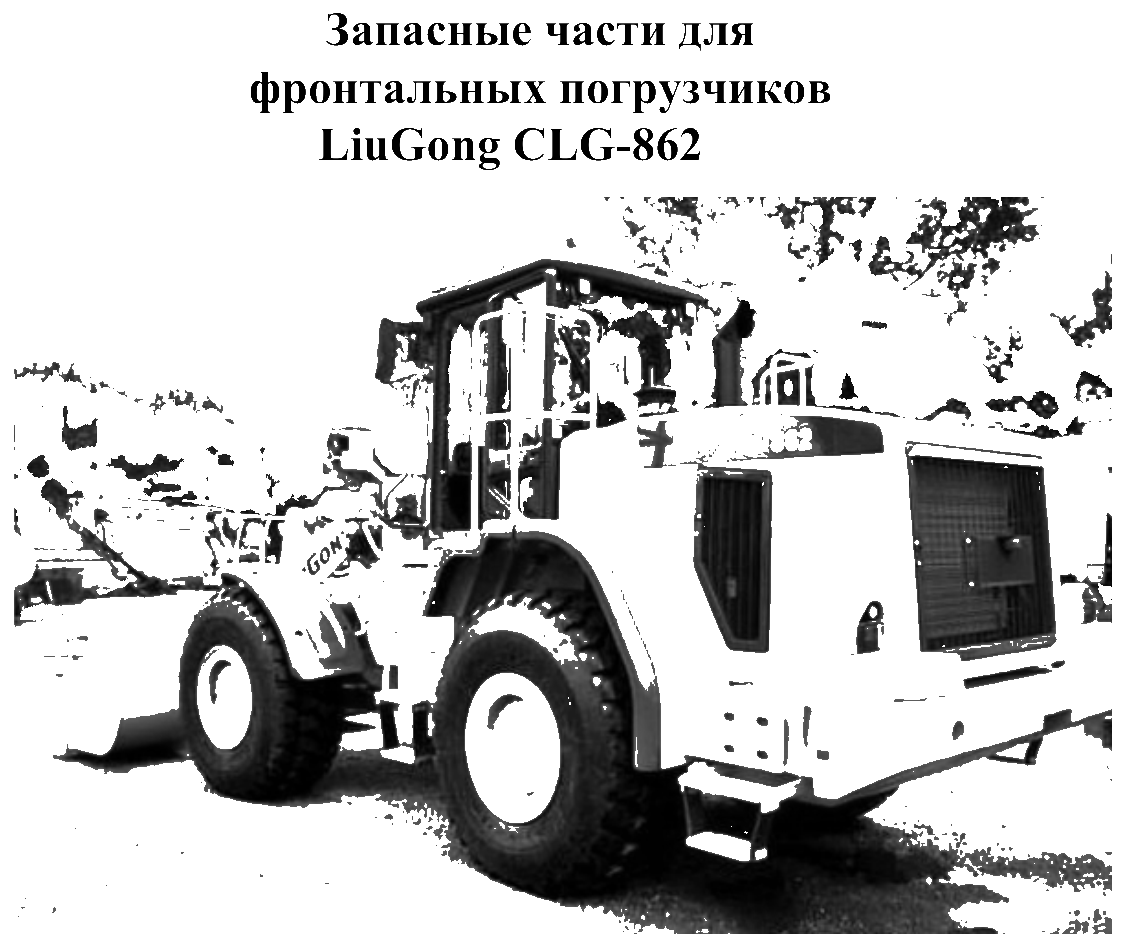

FIG.1 Запасные части для

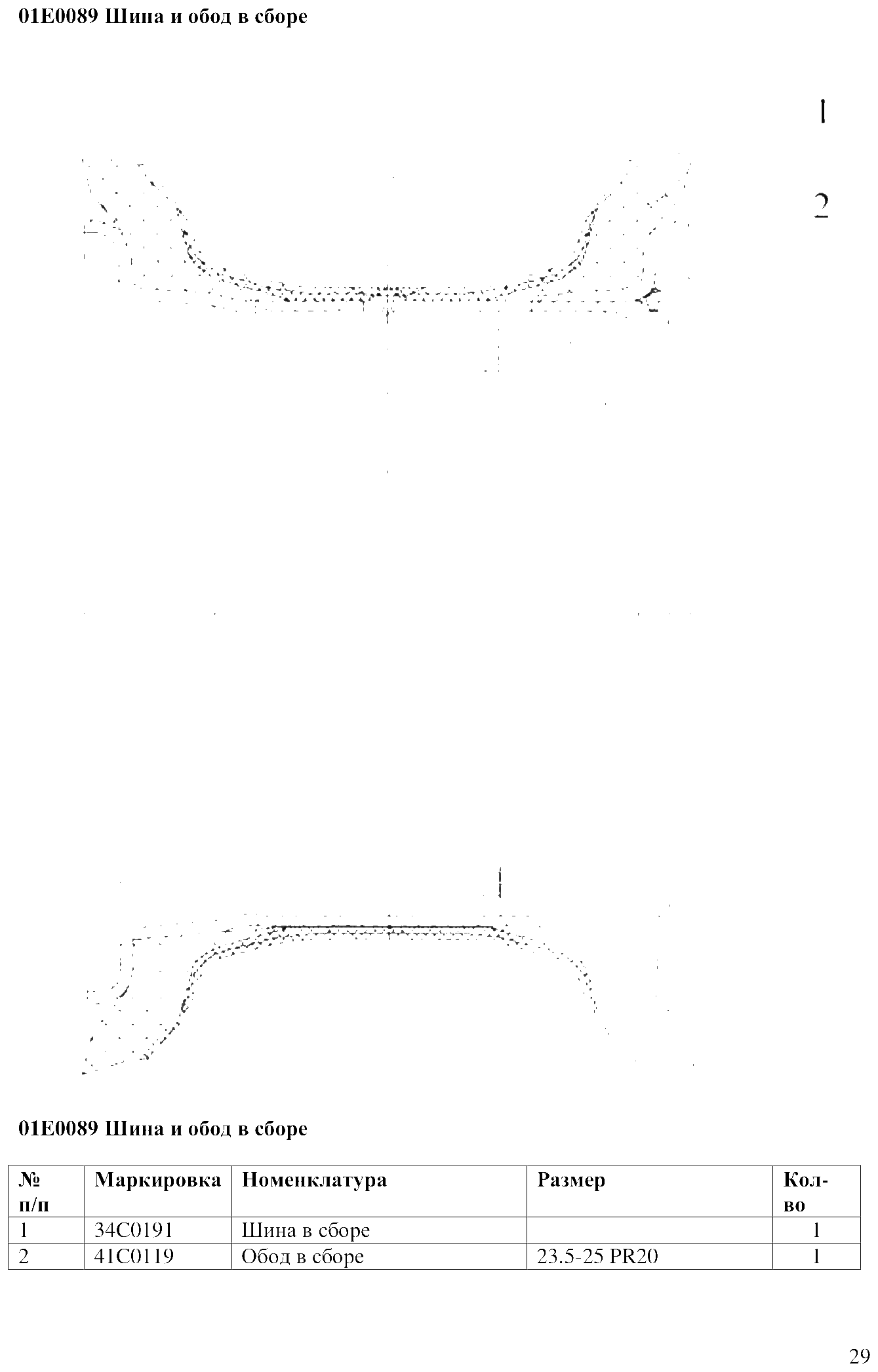

FIG.20 01E0089 Шина и обод в сборе

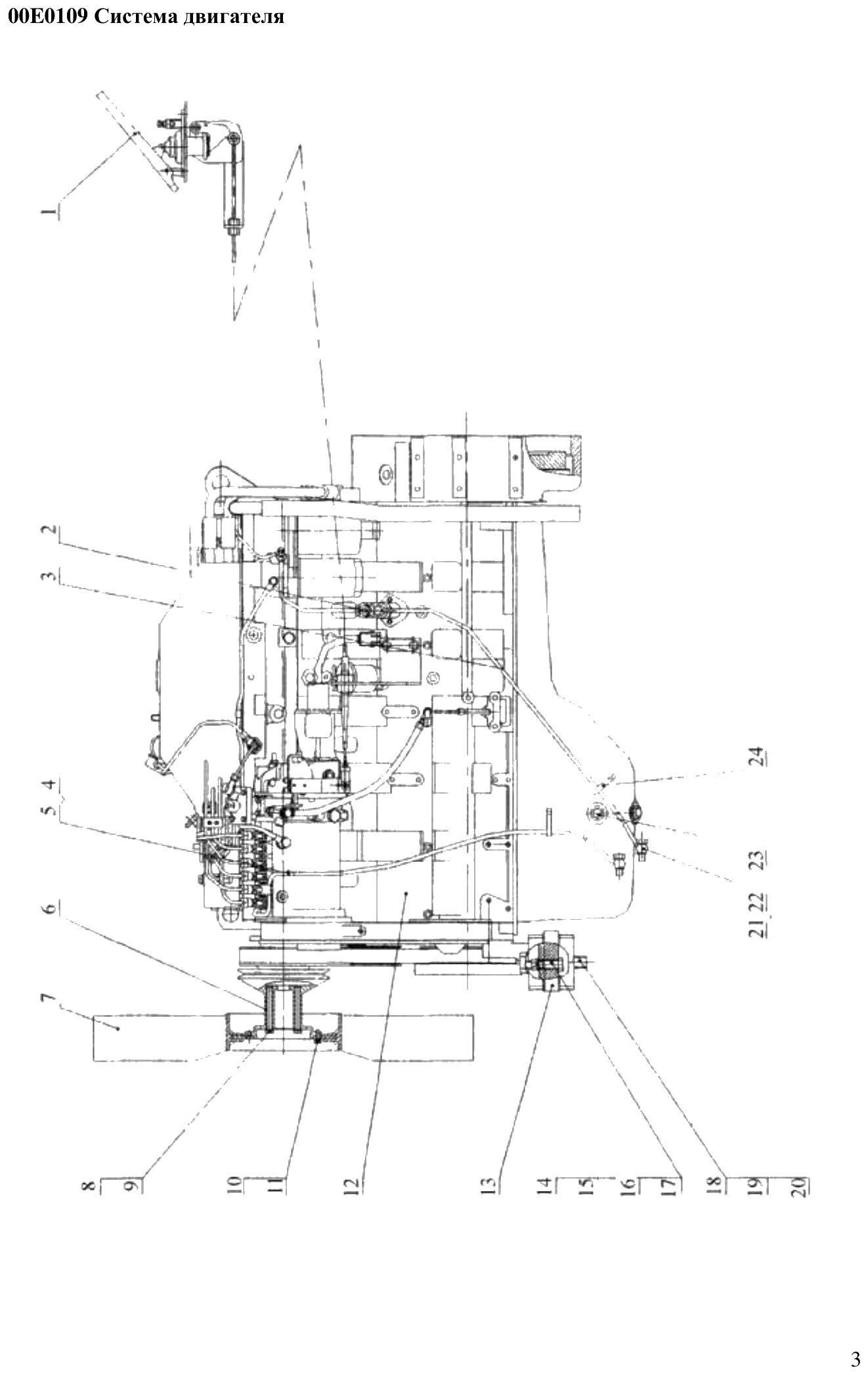

FIG.2 00E0109 Система двигателя

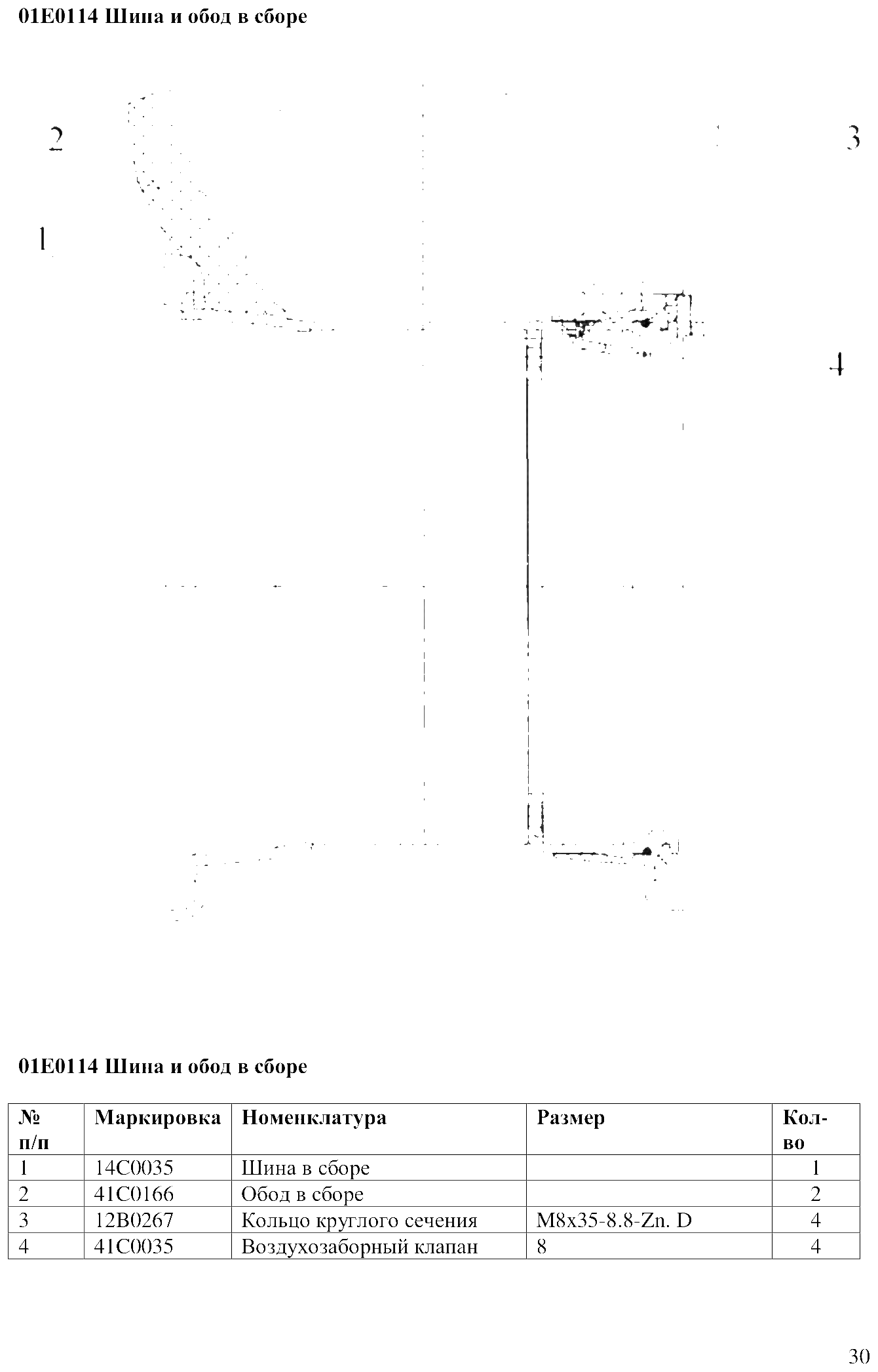

FIG.21 01E0114 Шина и обод в сборе

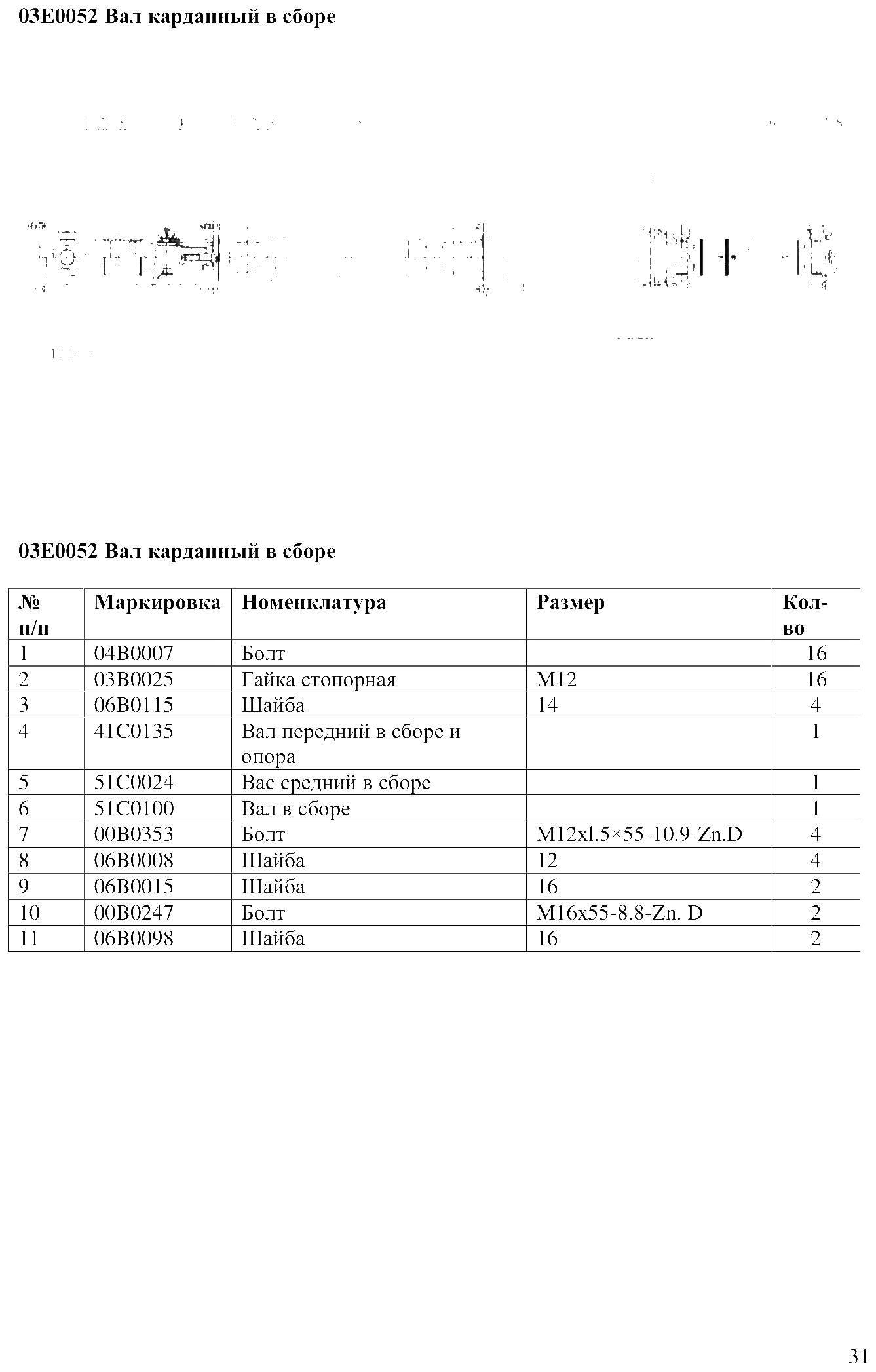

FIG.22 03E0052 Вал карданный в сборе

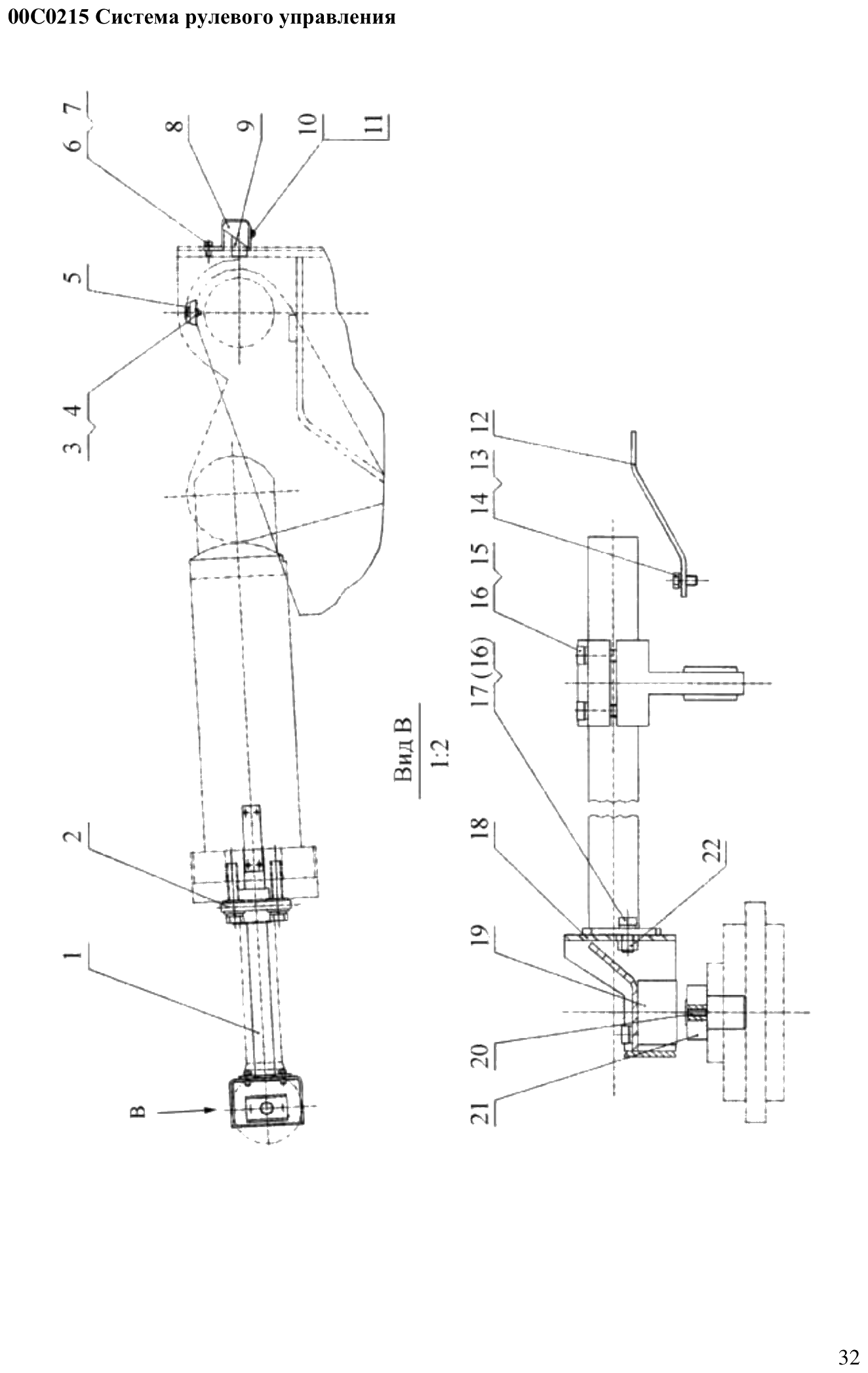

FIG.23 00C0215 Система рулевого управления

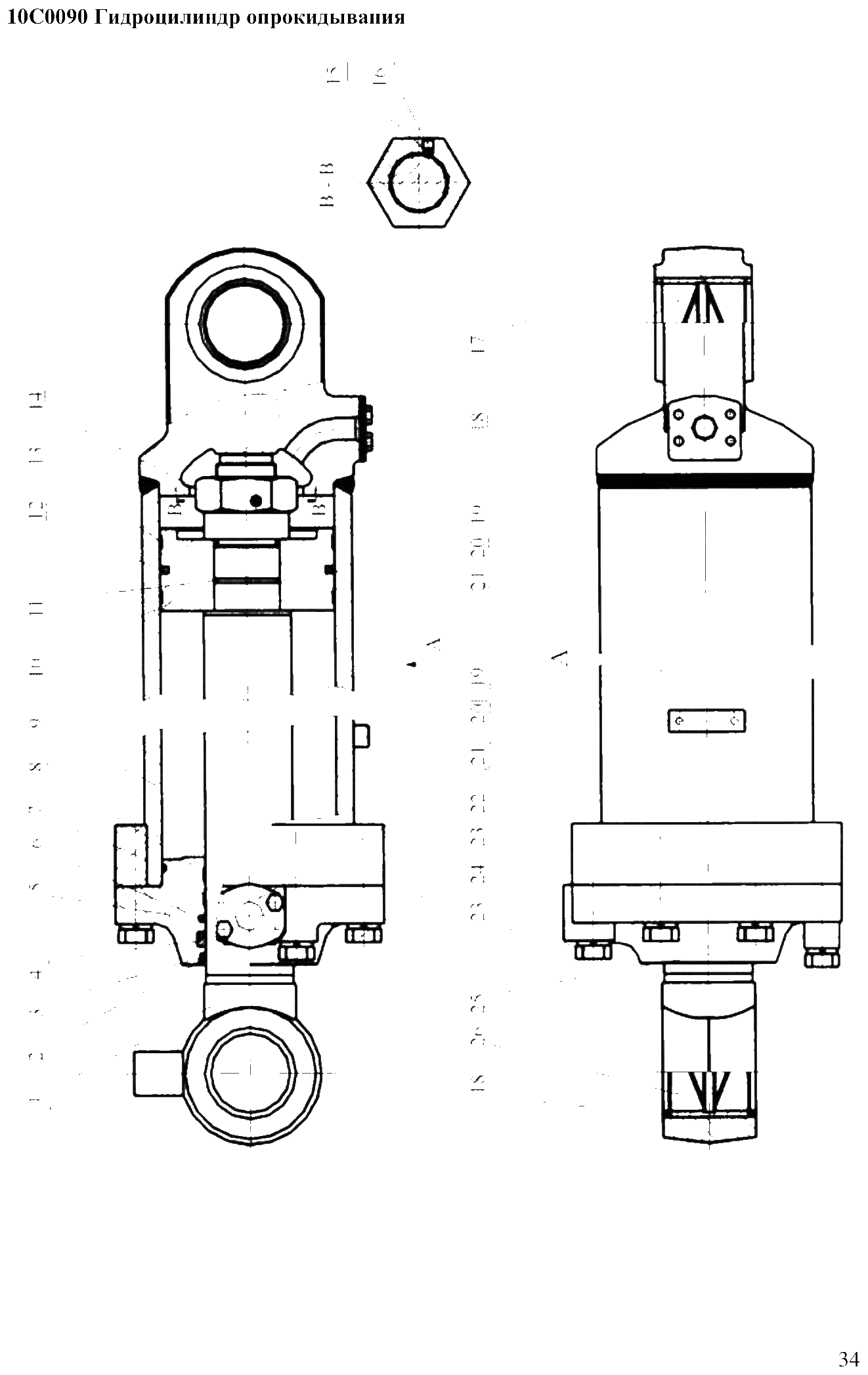

FIG.24 10C0090 Гидроцилиндр опрокидывания

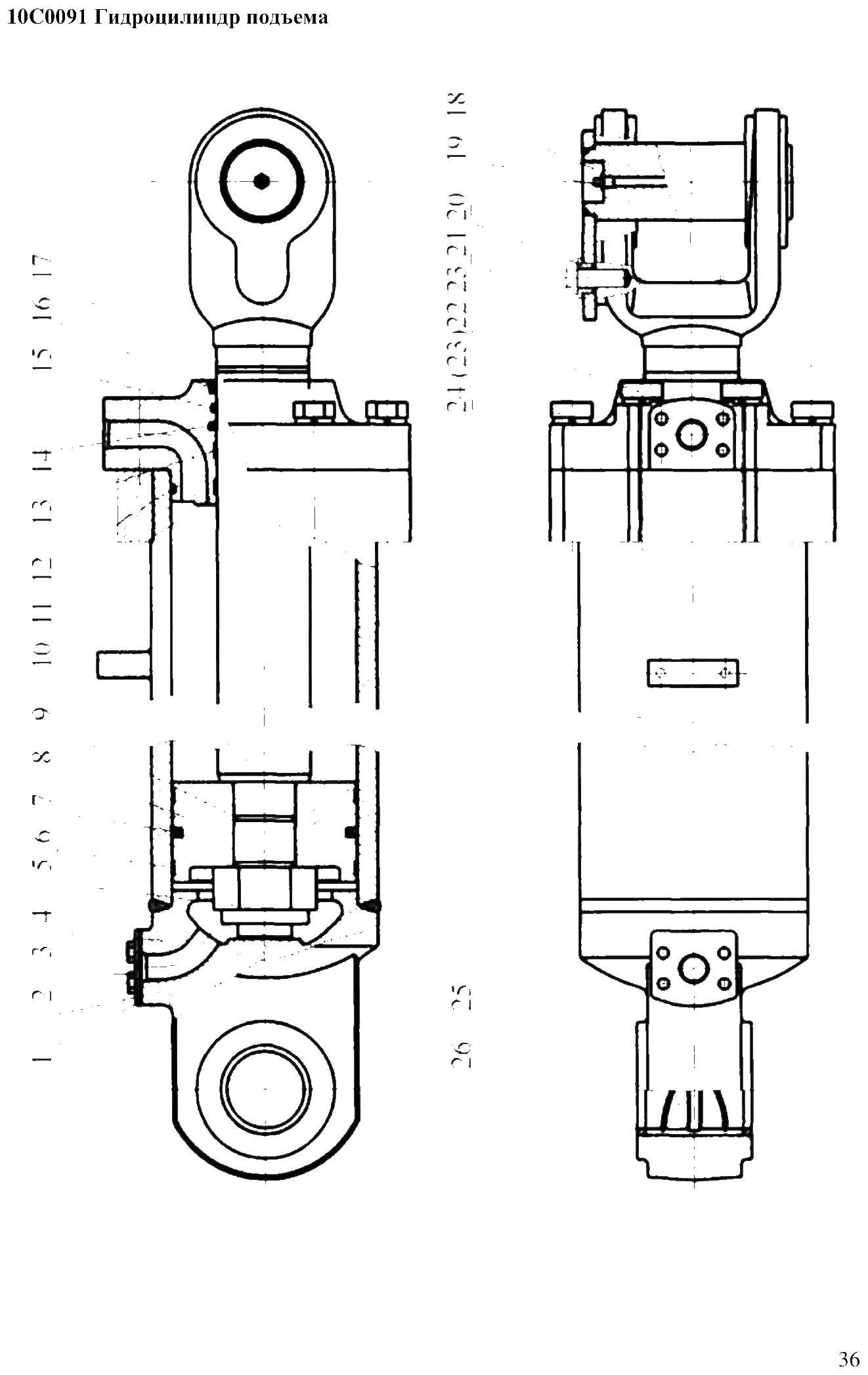

FIG.25 10C0091 Гидроцилиндр подъема

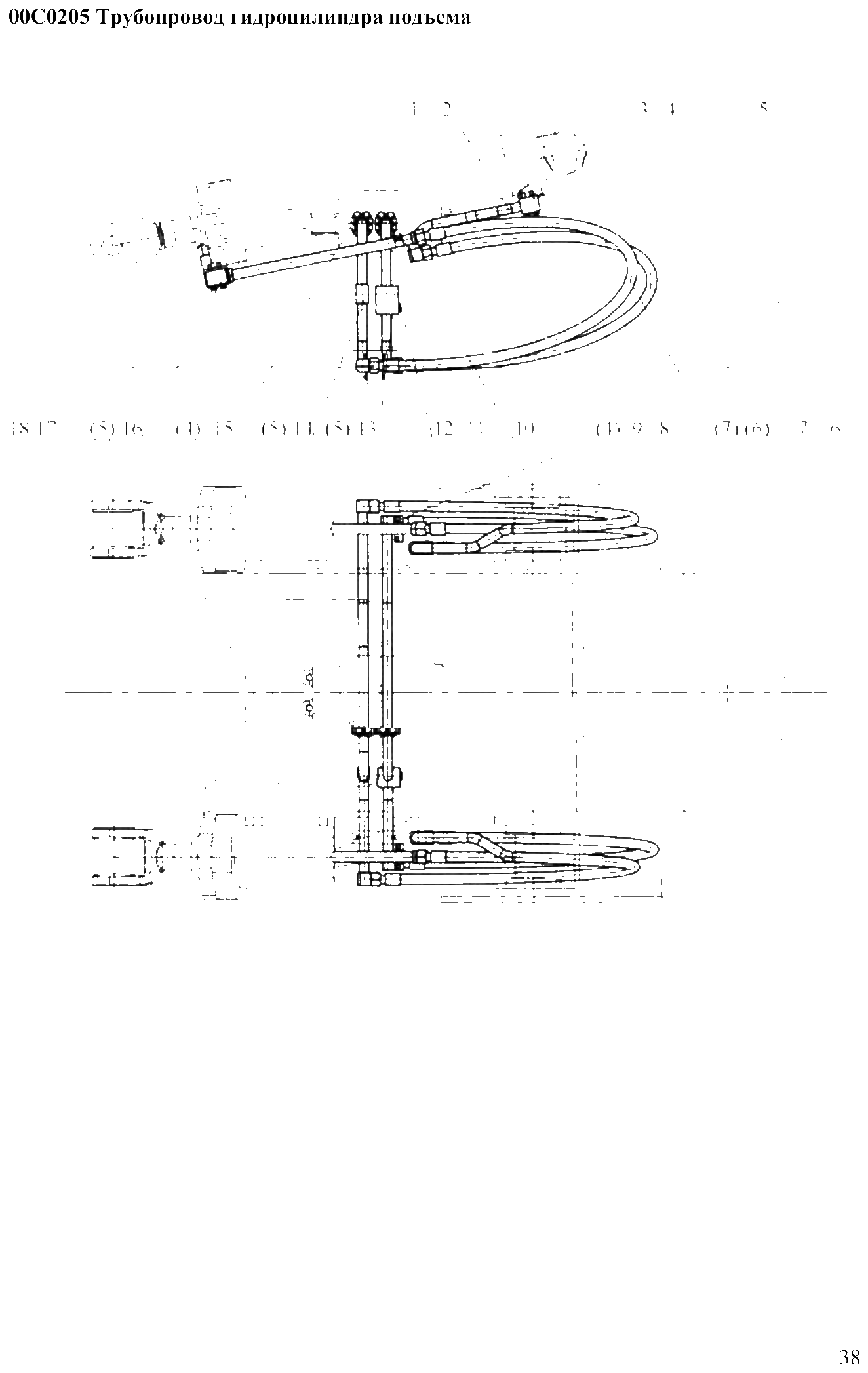

FIG.26 00C0205 Трубопровод гидроцилиндра подъема

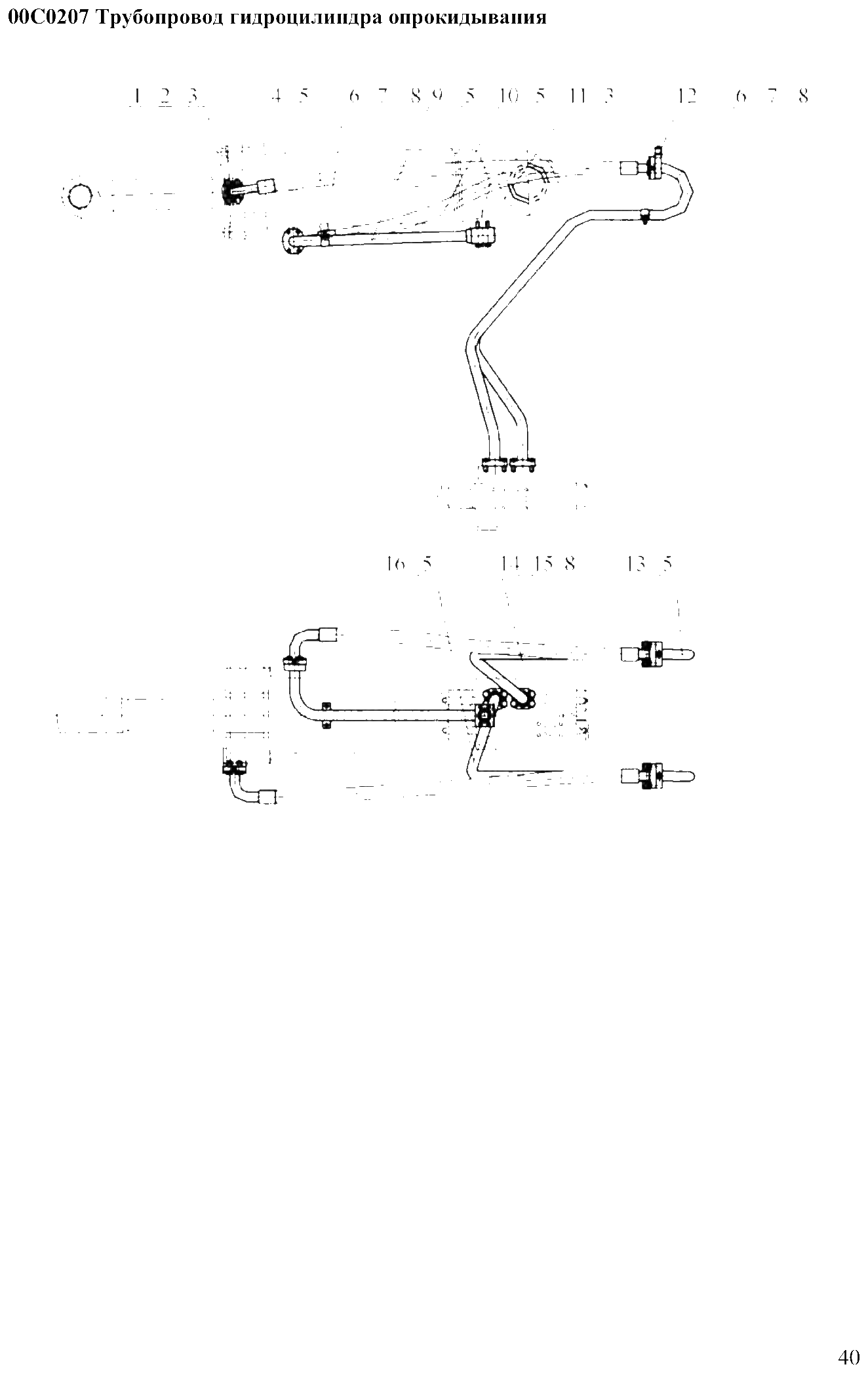

FIG.27 00C0207 Трубопровод гидроцилиндра опрокидывания

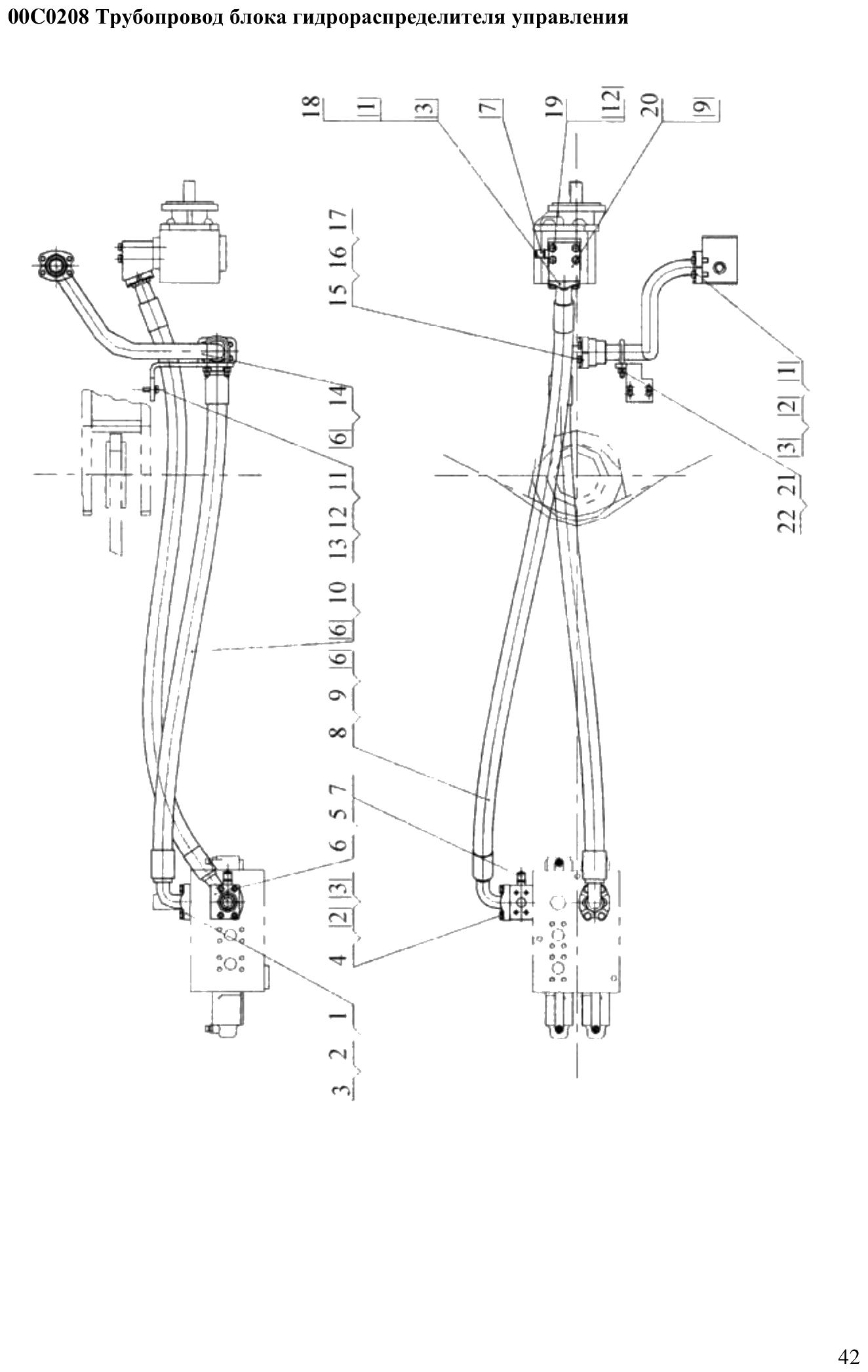

FIG.28 00C0208 Трубопровод блока гидрораспределителя управления

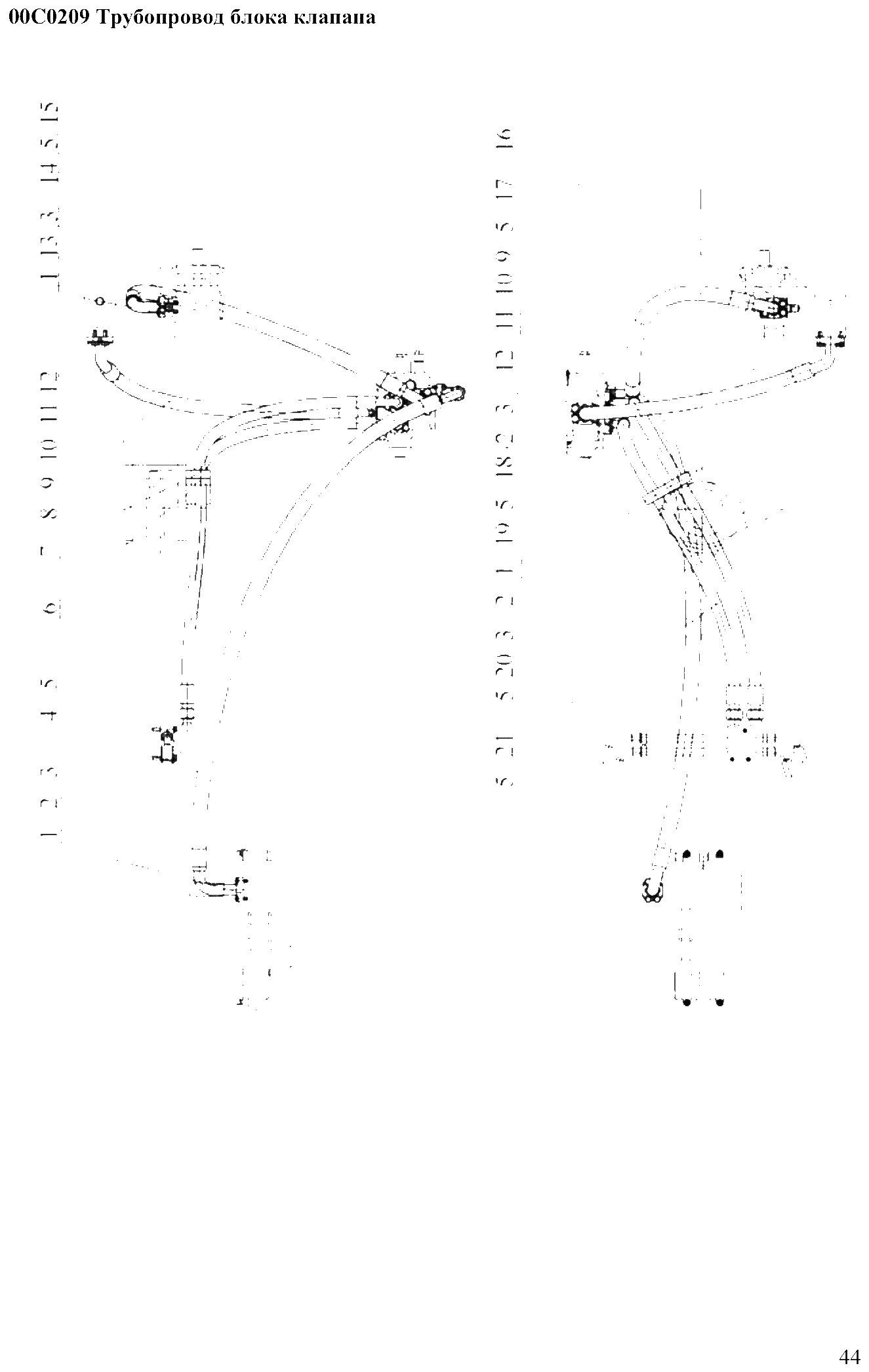

FIG.29 00C0209 Трубопровод блока клапана

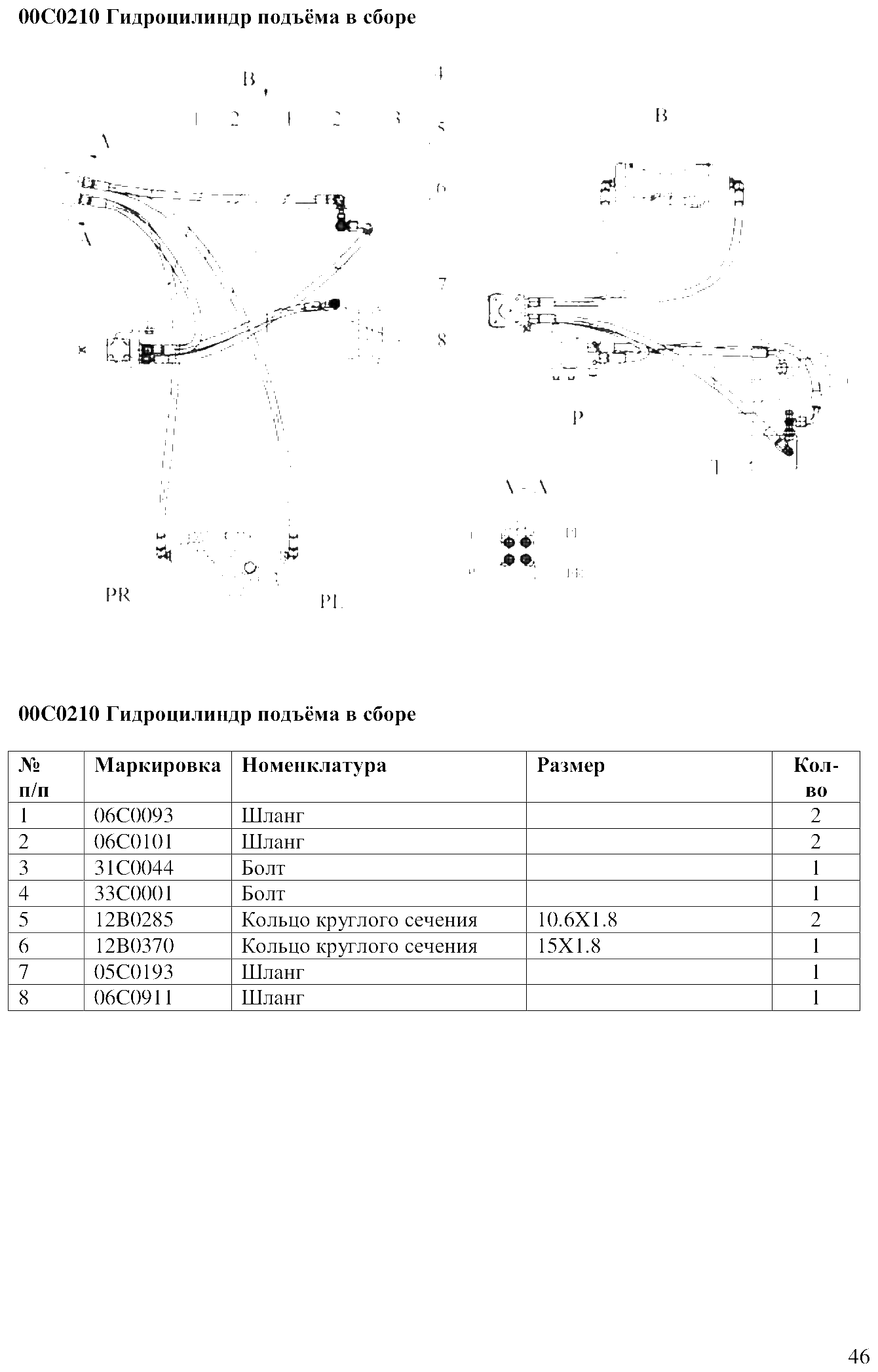

FIG.30 00C0210 Гидроцилиндр подъѐма в сборе

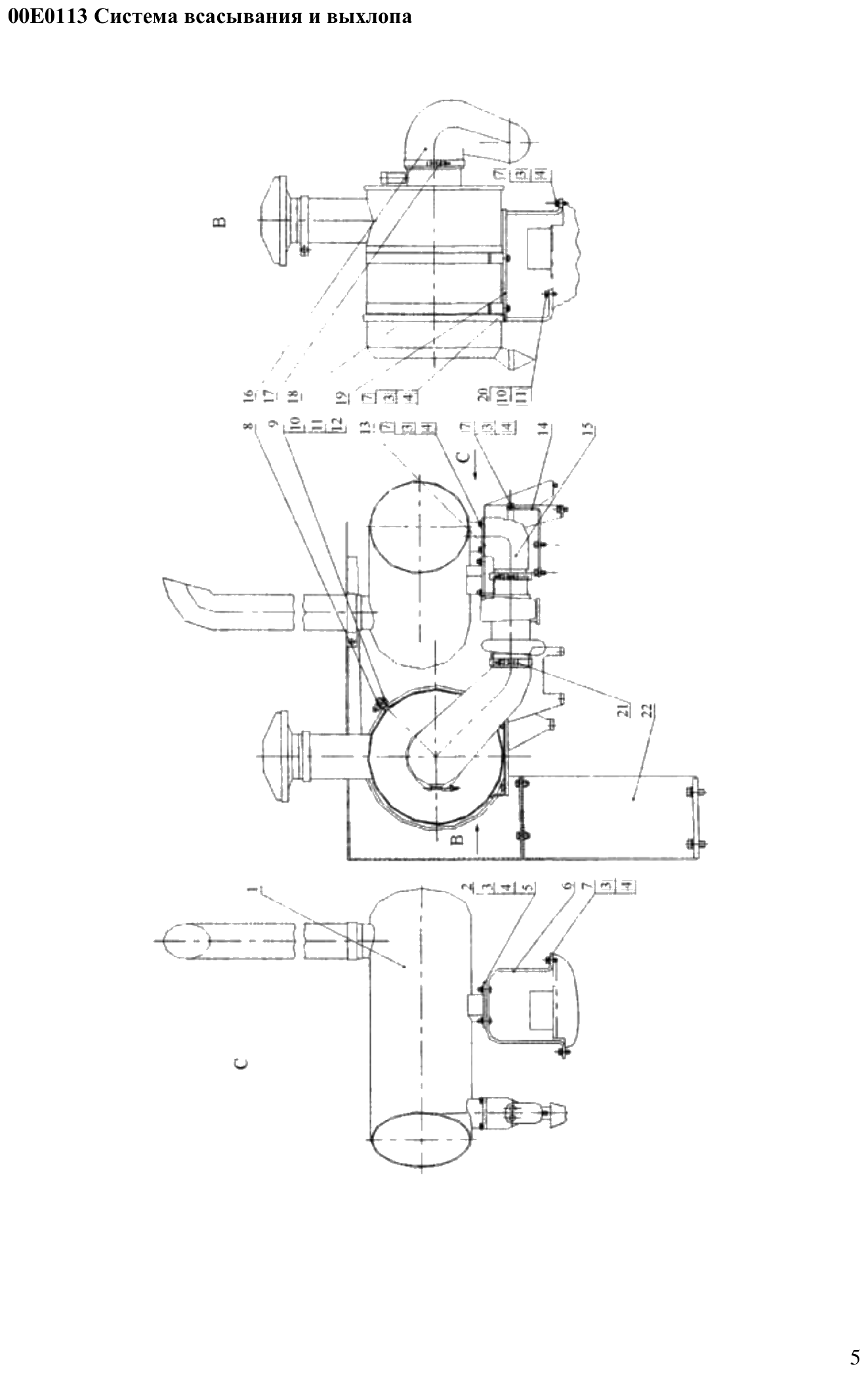

FIG.3 00E0113 Система всасывания и выхлопа

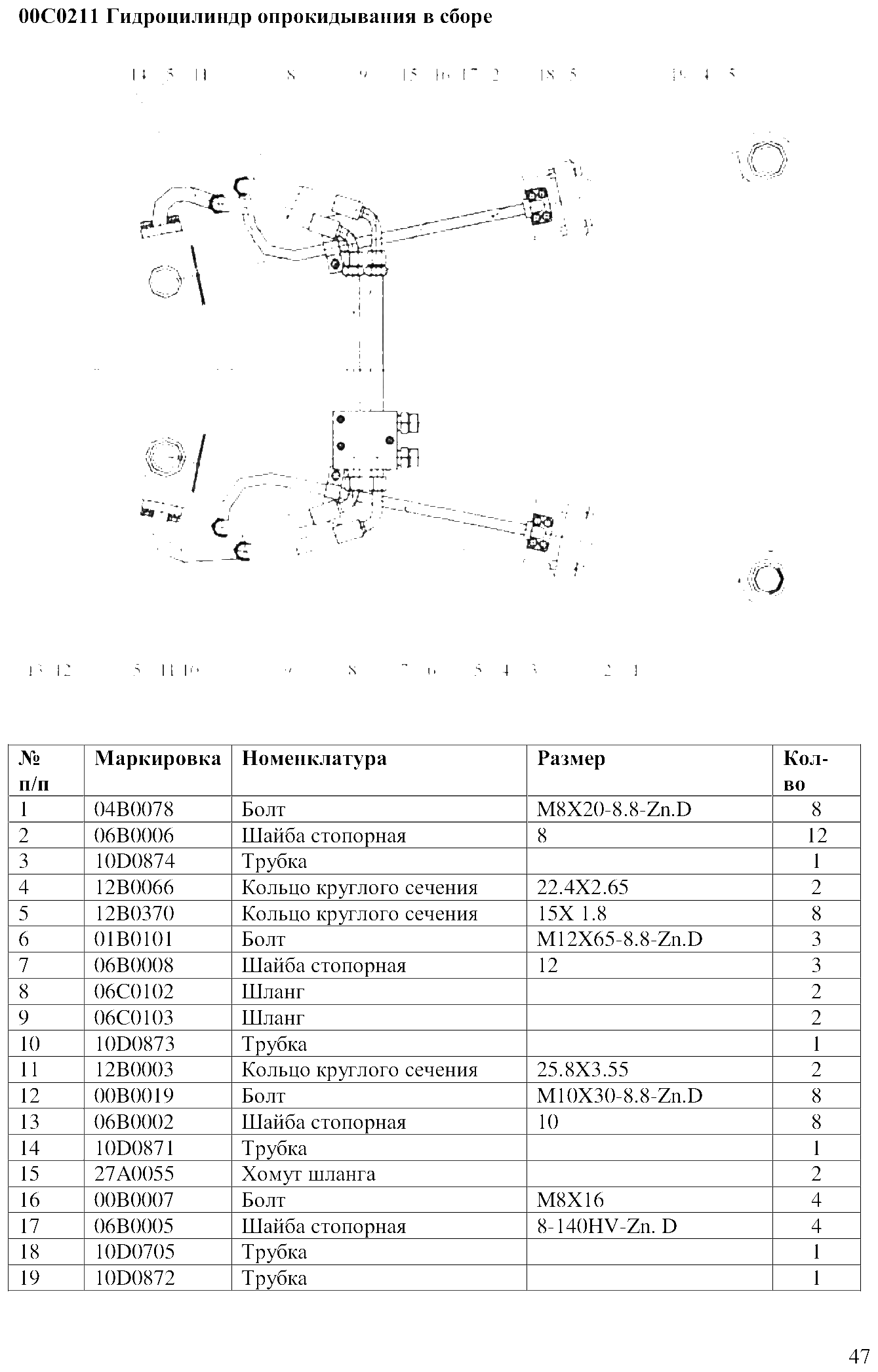

FIG.31 00С0211 Гидроцилиндр опрокидывания в сборе

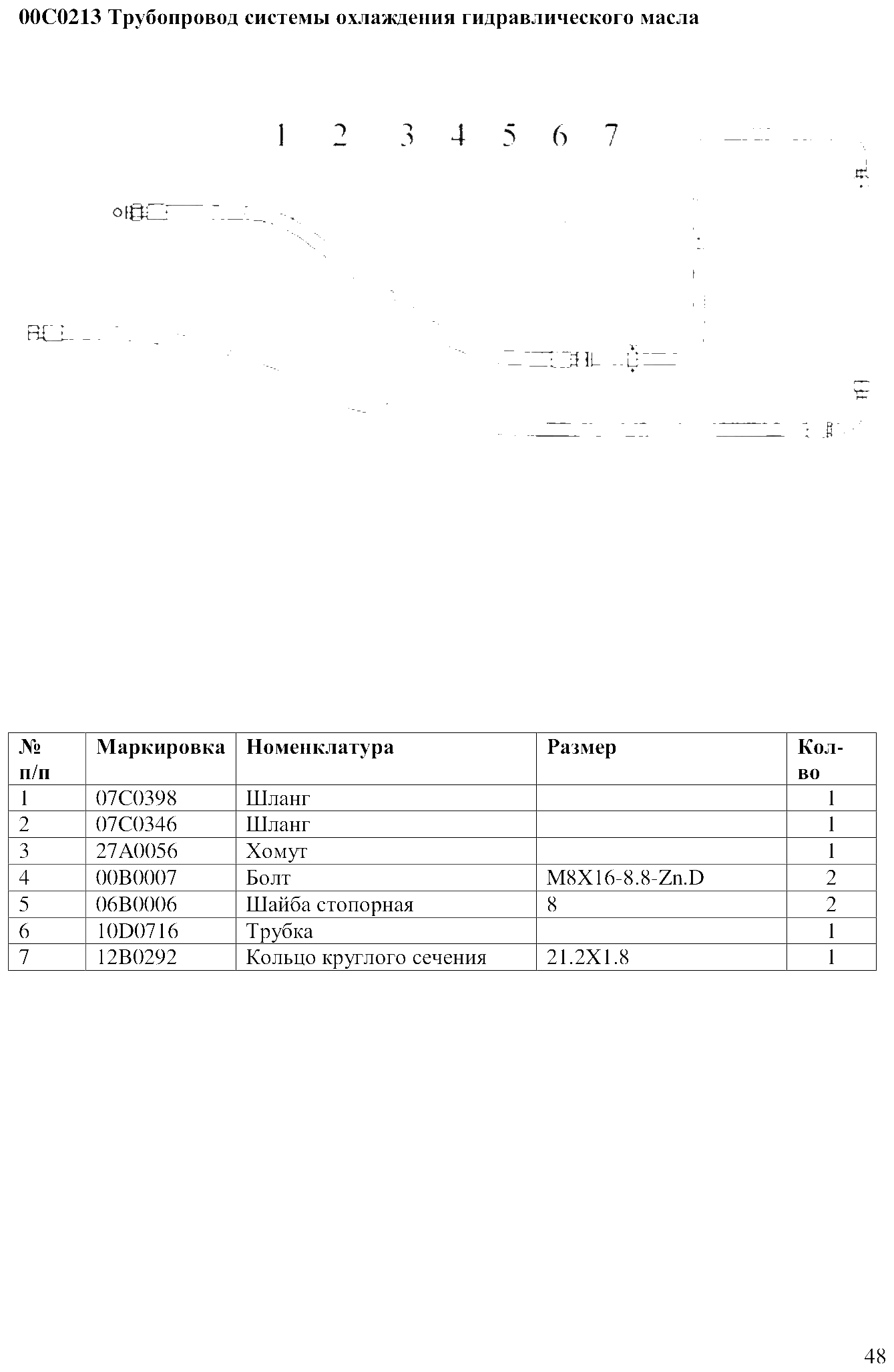

FIG.32 00C0213 Трубопровод системы охлаждения гидравлического масла

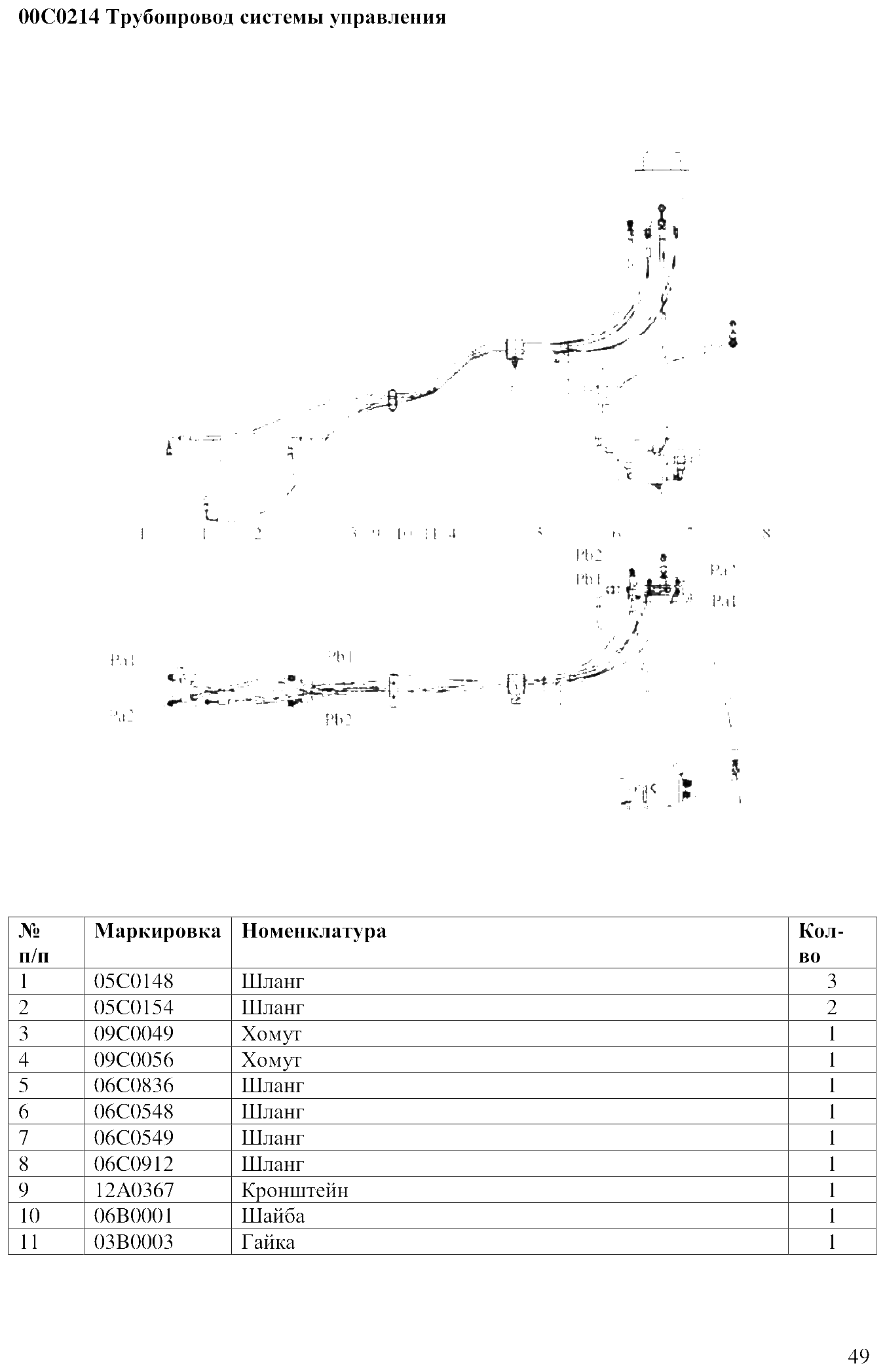

FIG.33 00C0214 Трубопровод системы управления

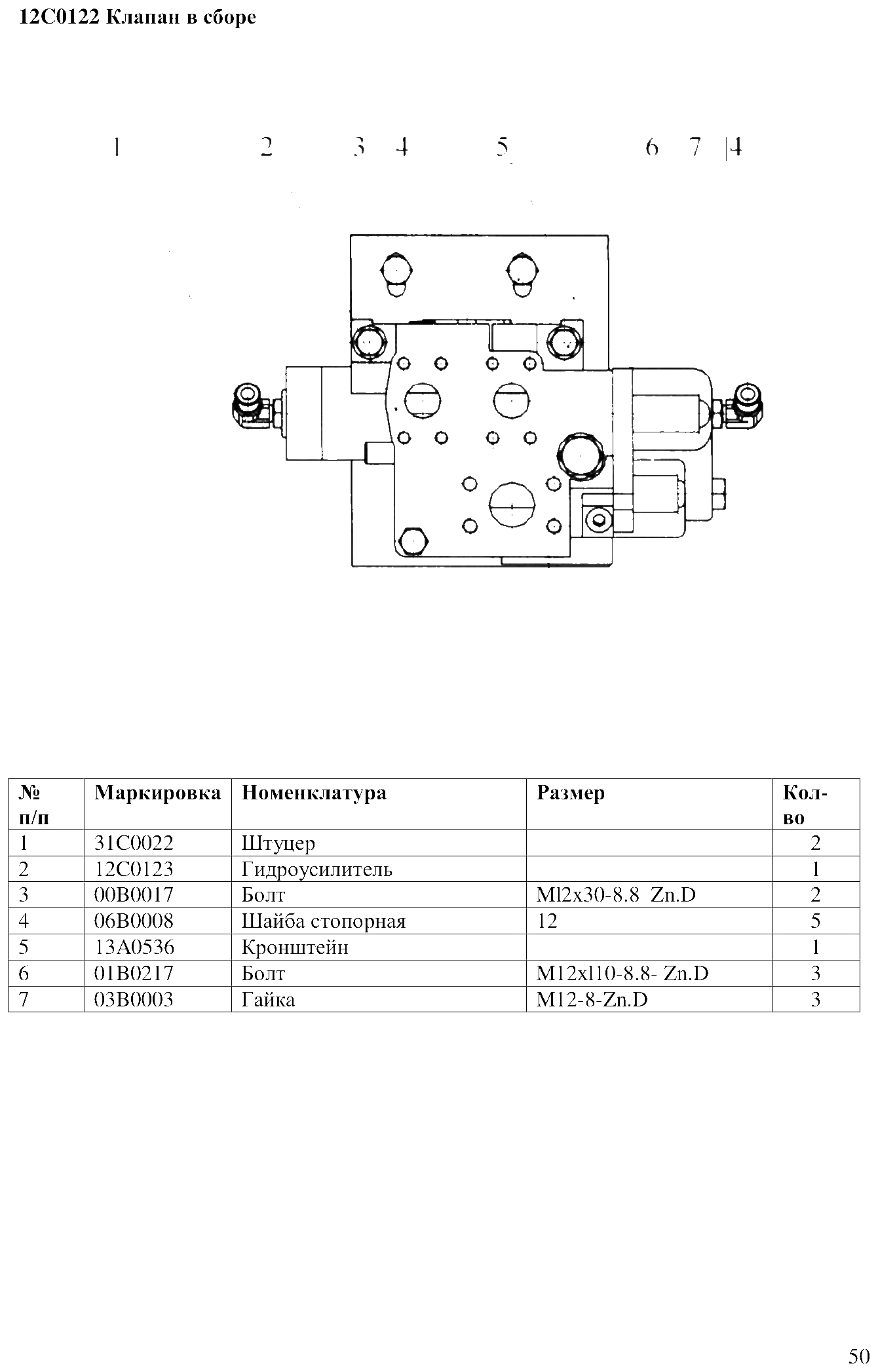

FIG.34 12C0122 Клапан в сборе

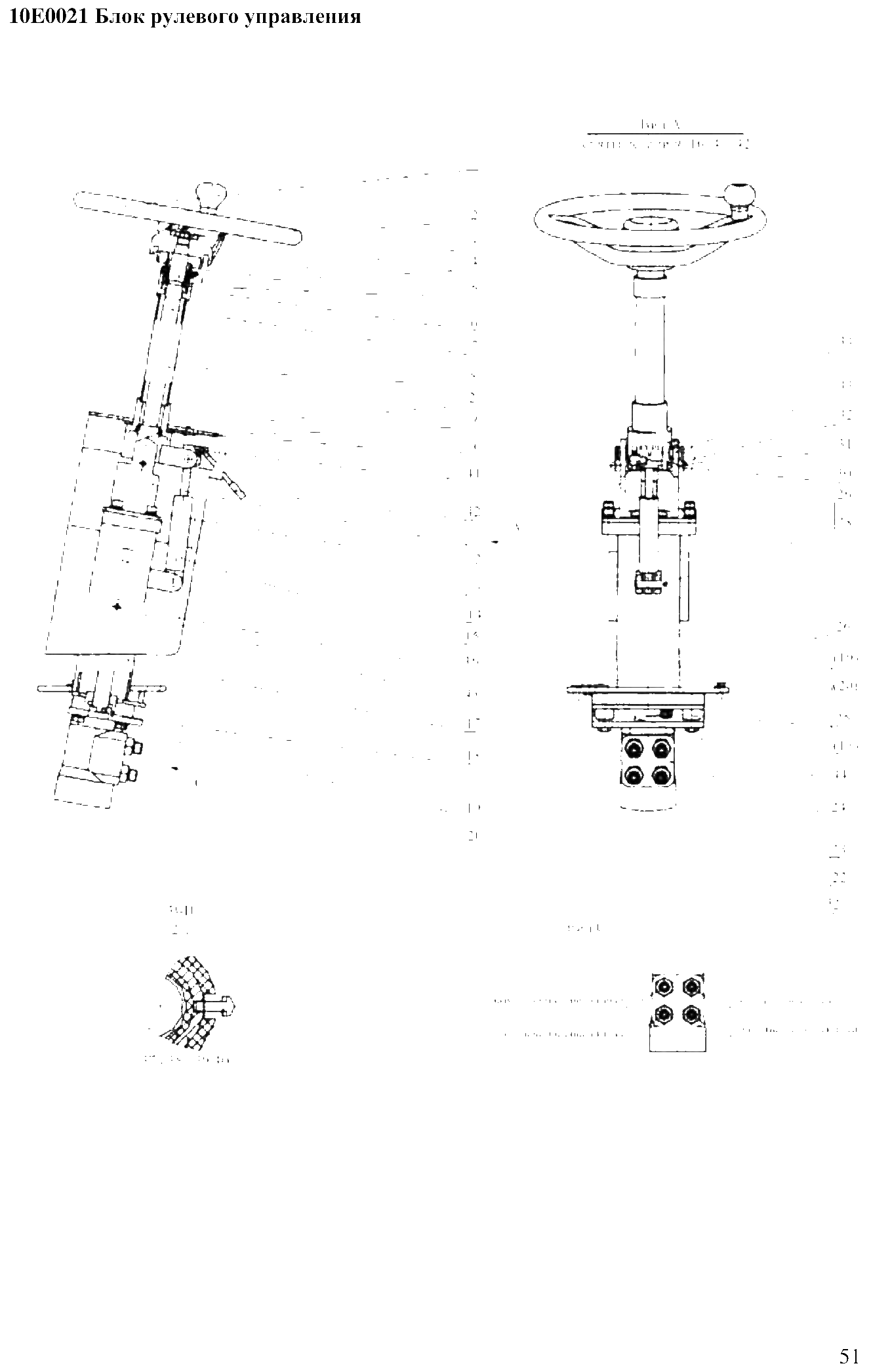

FIG.35 10E0021 Блок рулевого управления

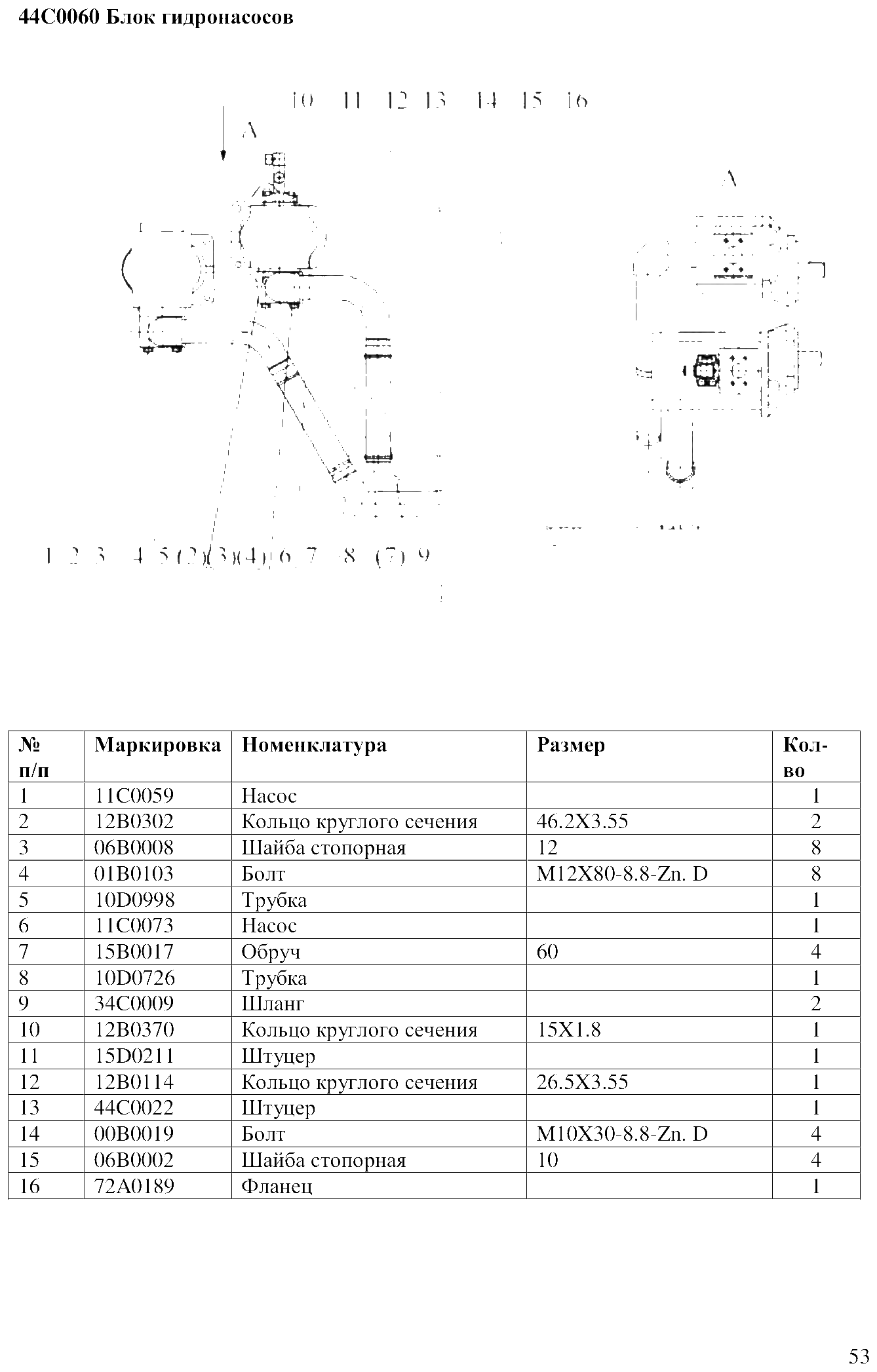

FIG.36 44C0060 Блок гидронасосов

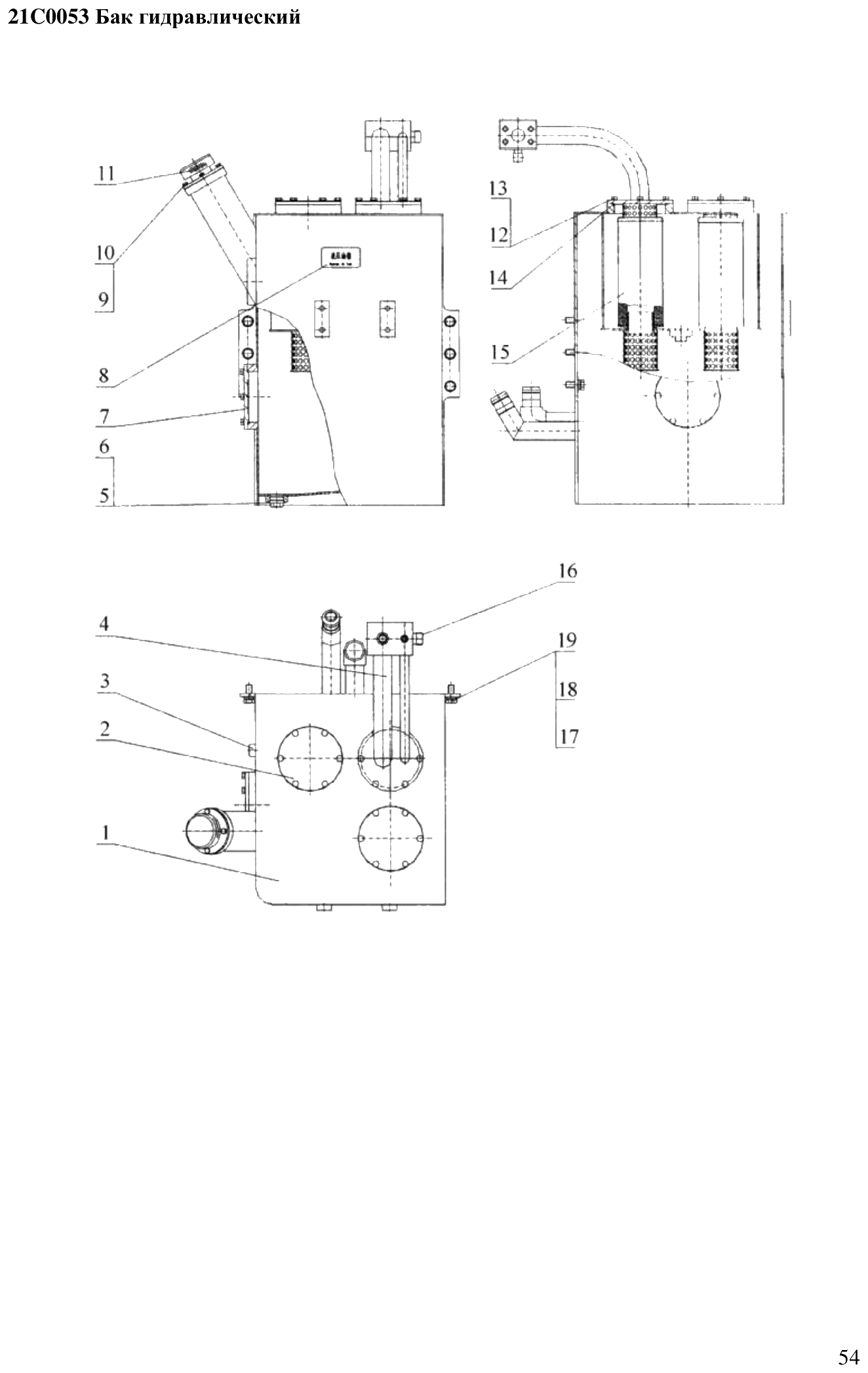

FIG.37 21C0053 Бак гидравлический

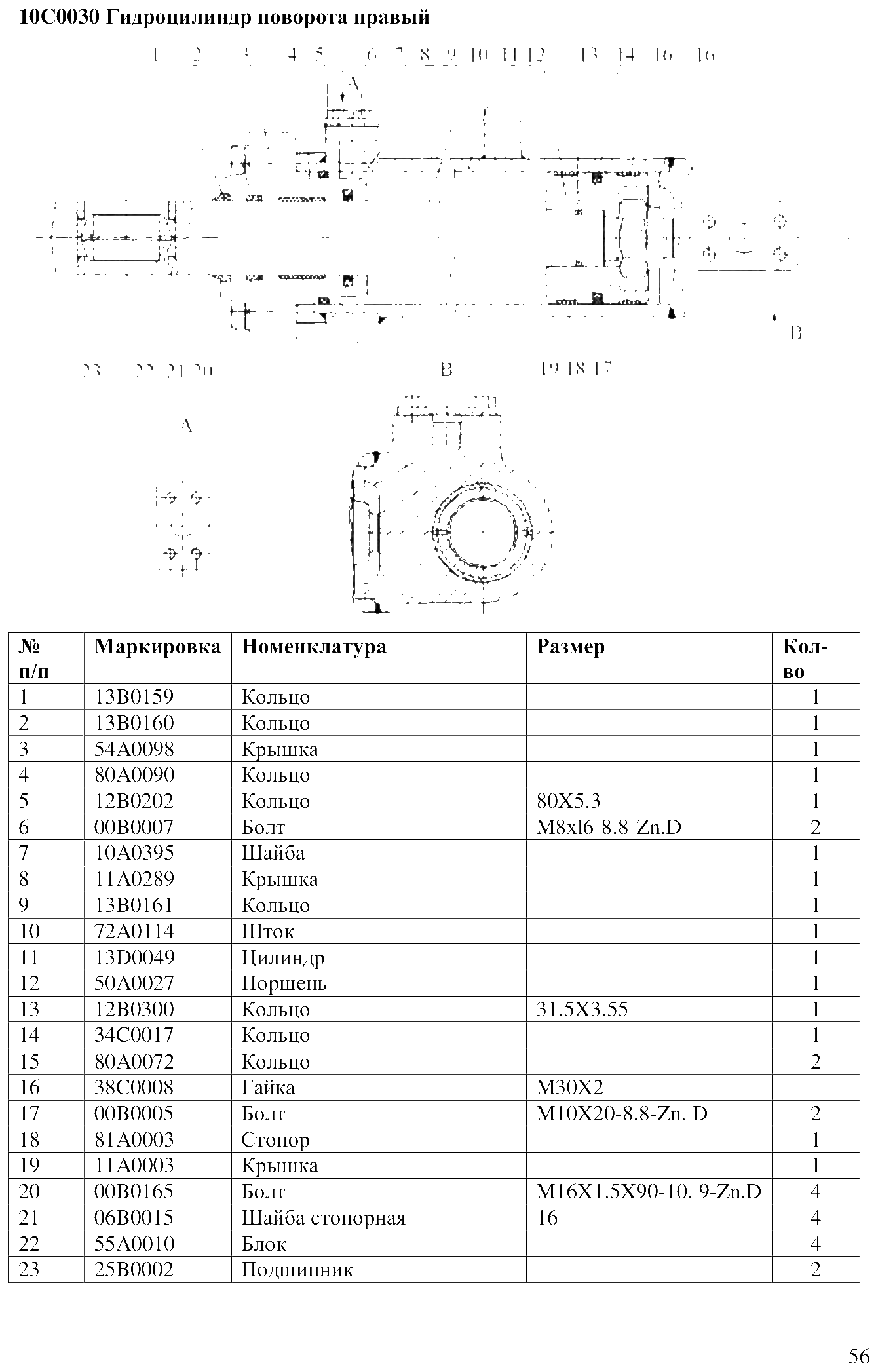

FIG.38 10C0030 Гидроцилиндр поворота правый

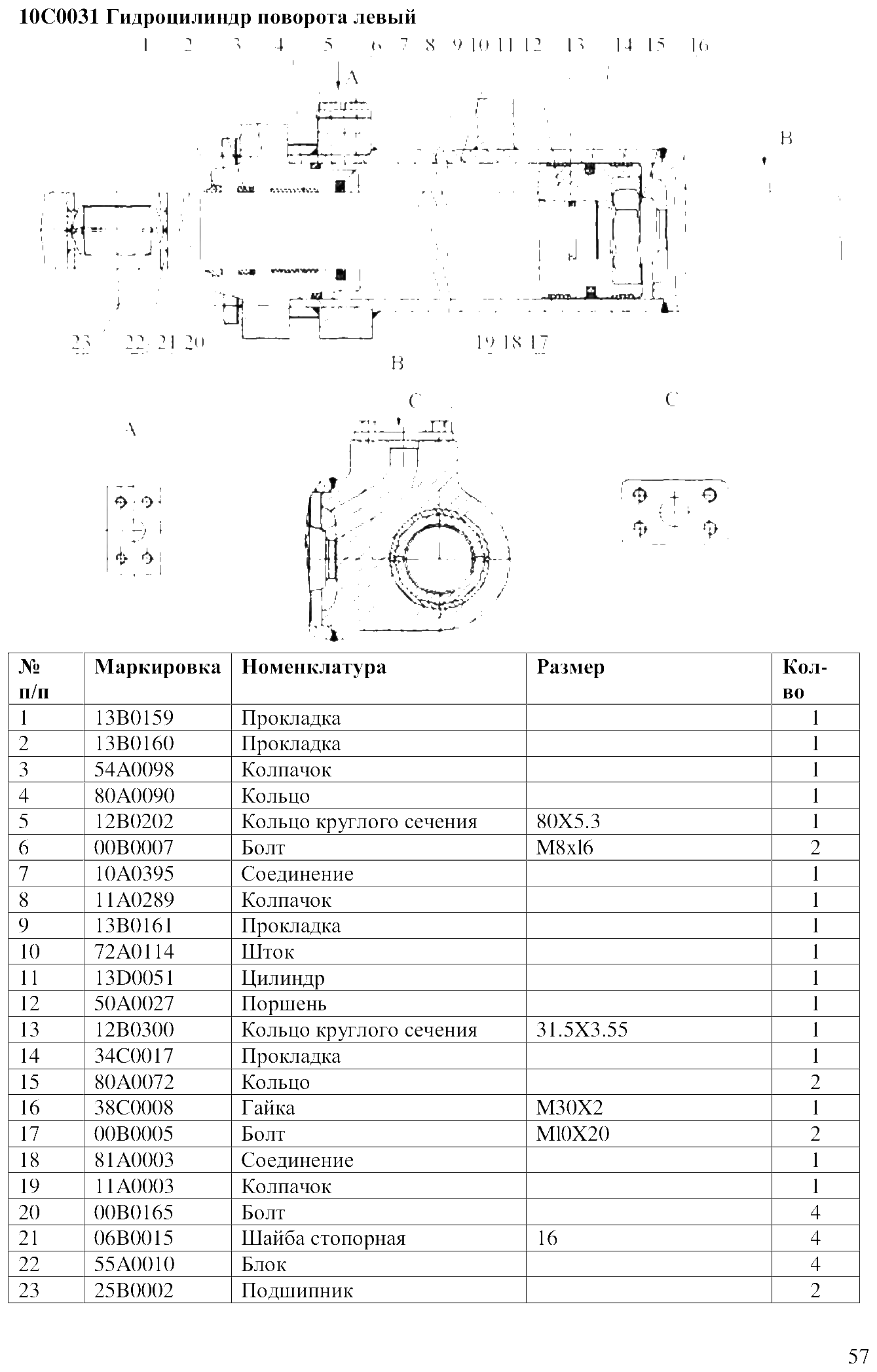

FIG.39 10C0031 Гидроцилиндр поворота левый

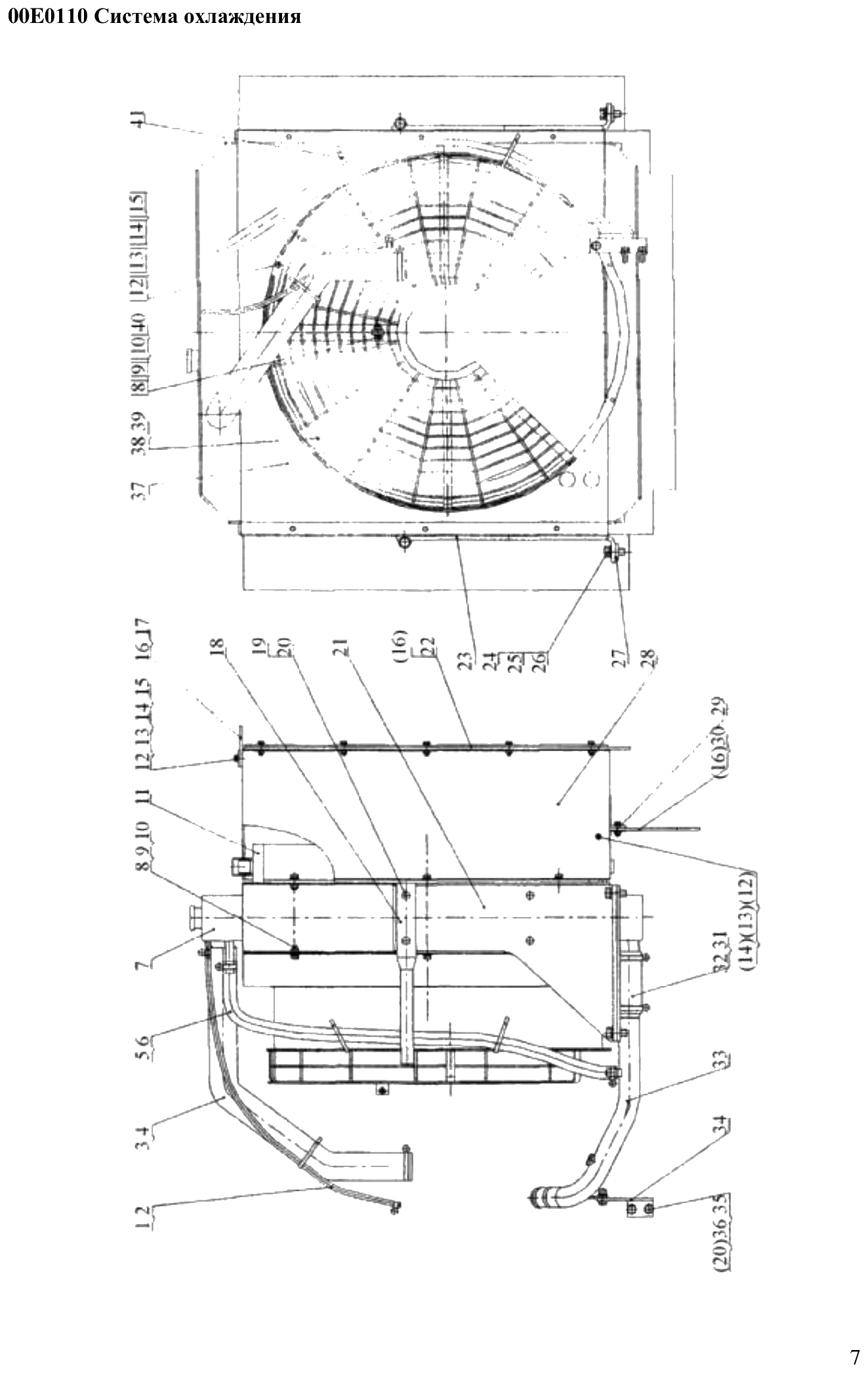

FIG.4 00E0110 Система охлаждения

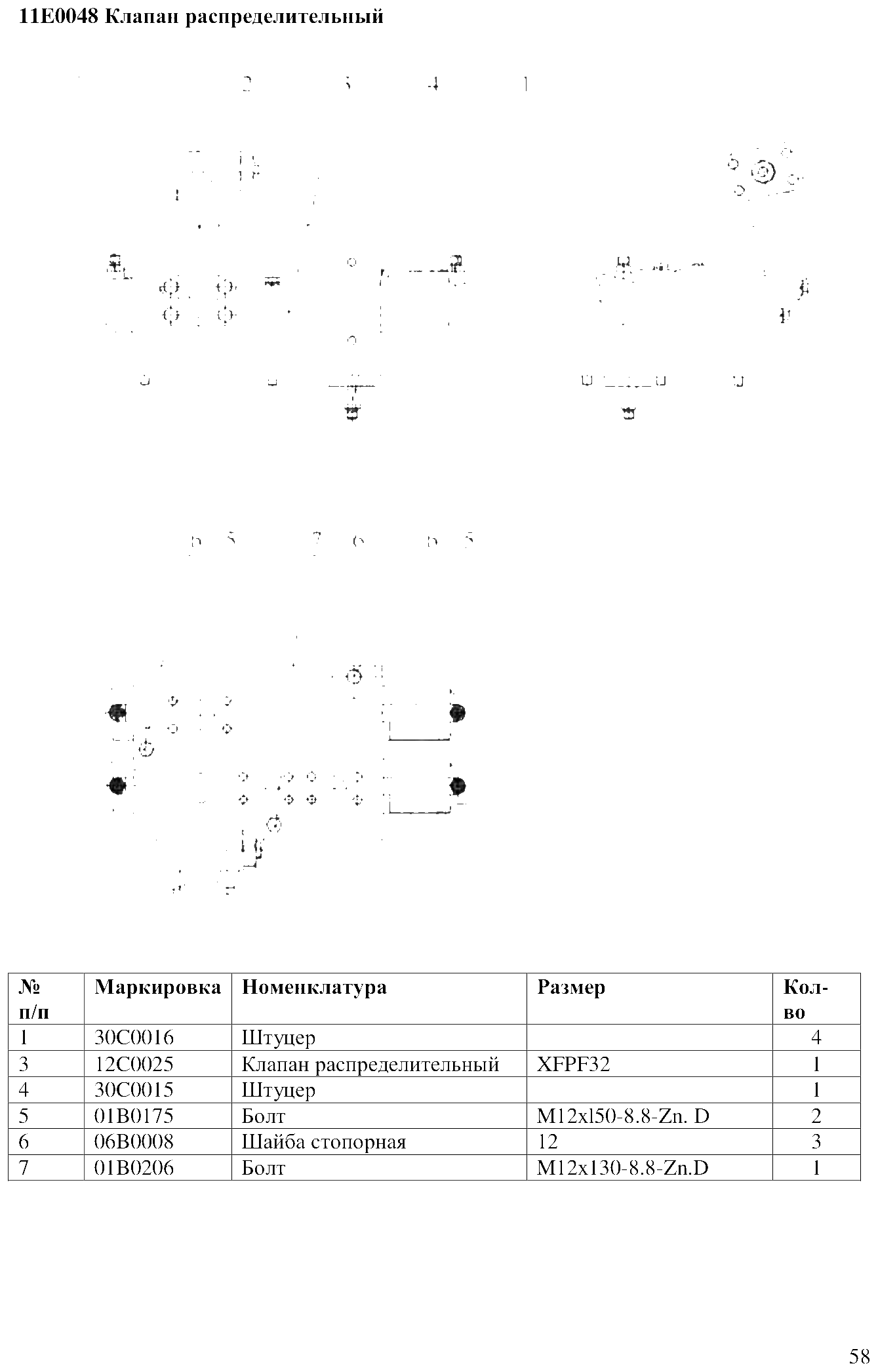

FIG.40 11E0048 Клапан распределительный

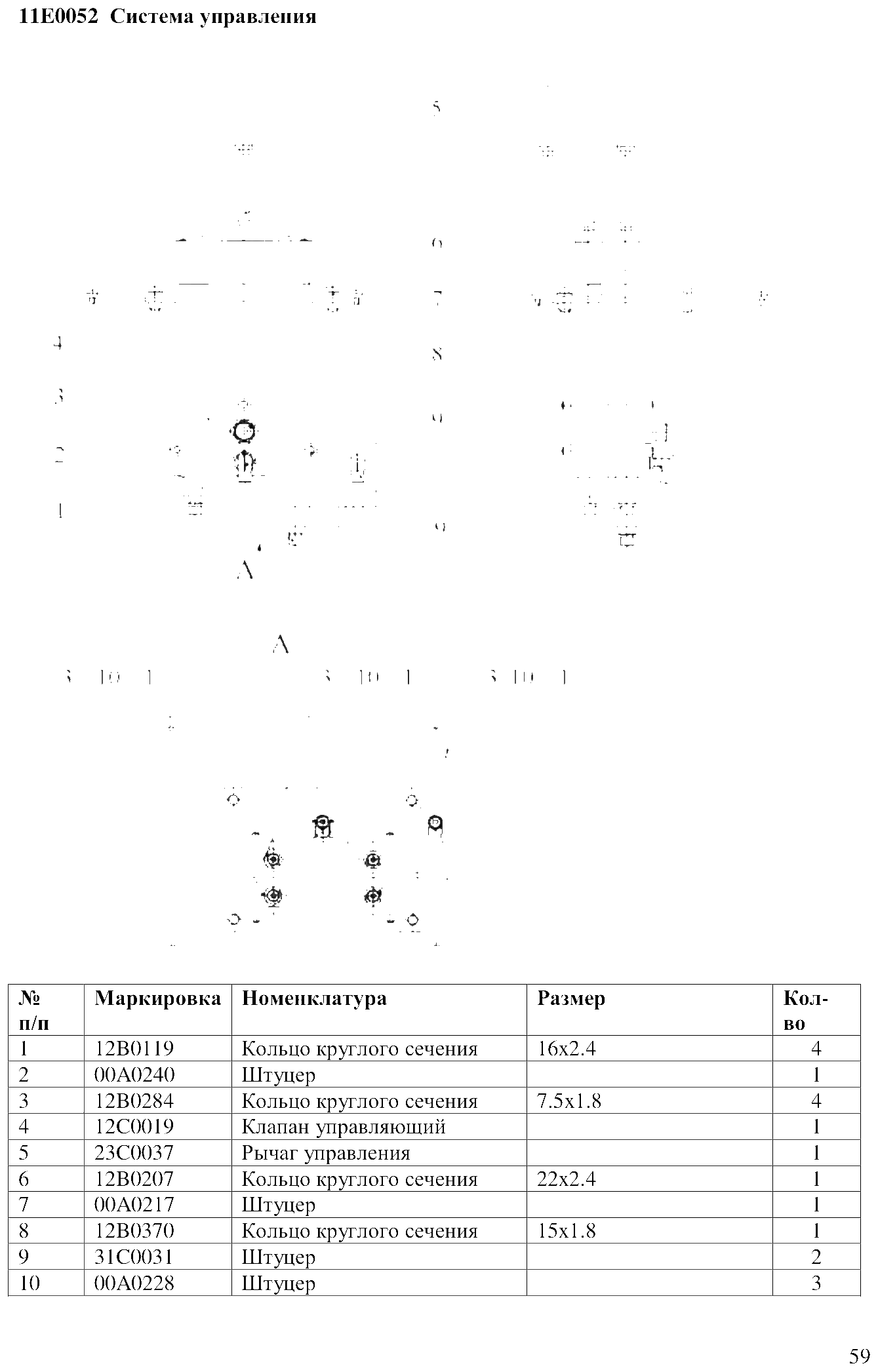

FIG.41 11E0052 Система управления

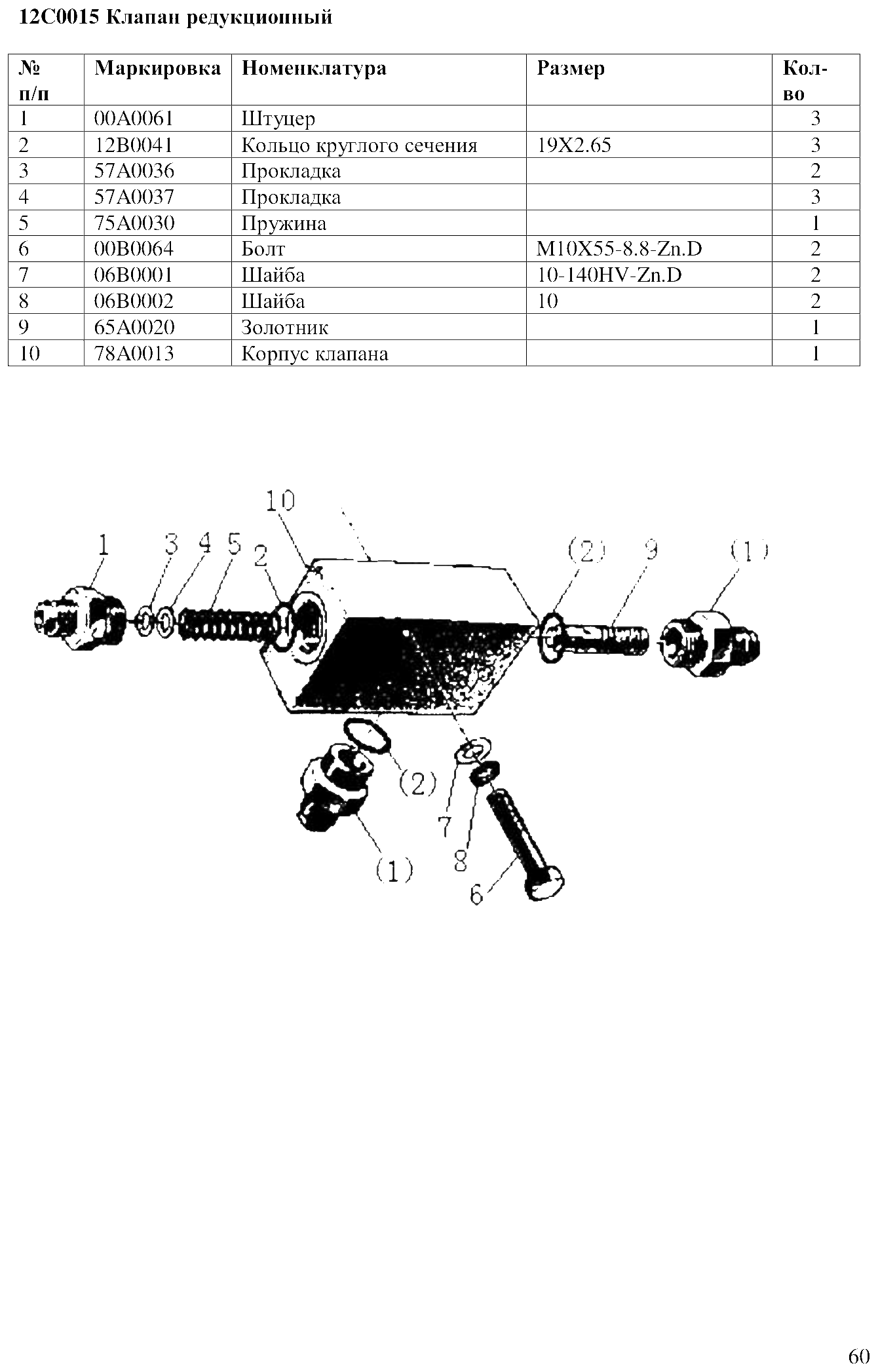

FIG.42 12C0015 Клапан редукционный
FIG.43 44C0043 Клапан редукционный в сборе

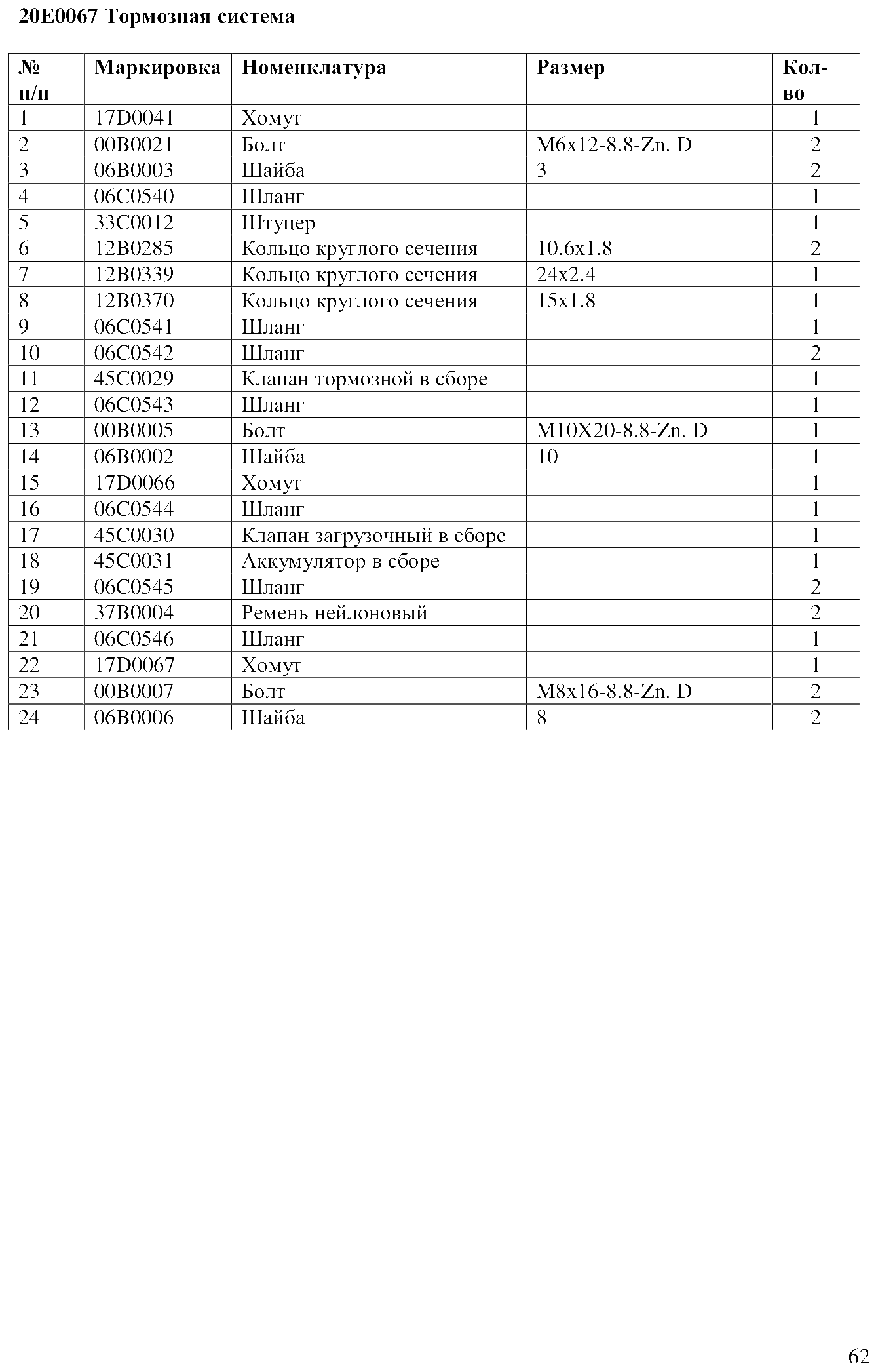

FIG.44 20E0067 Тормозная система

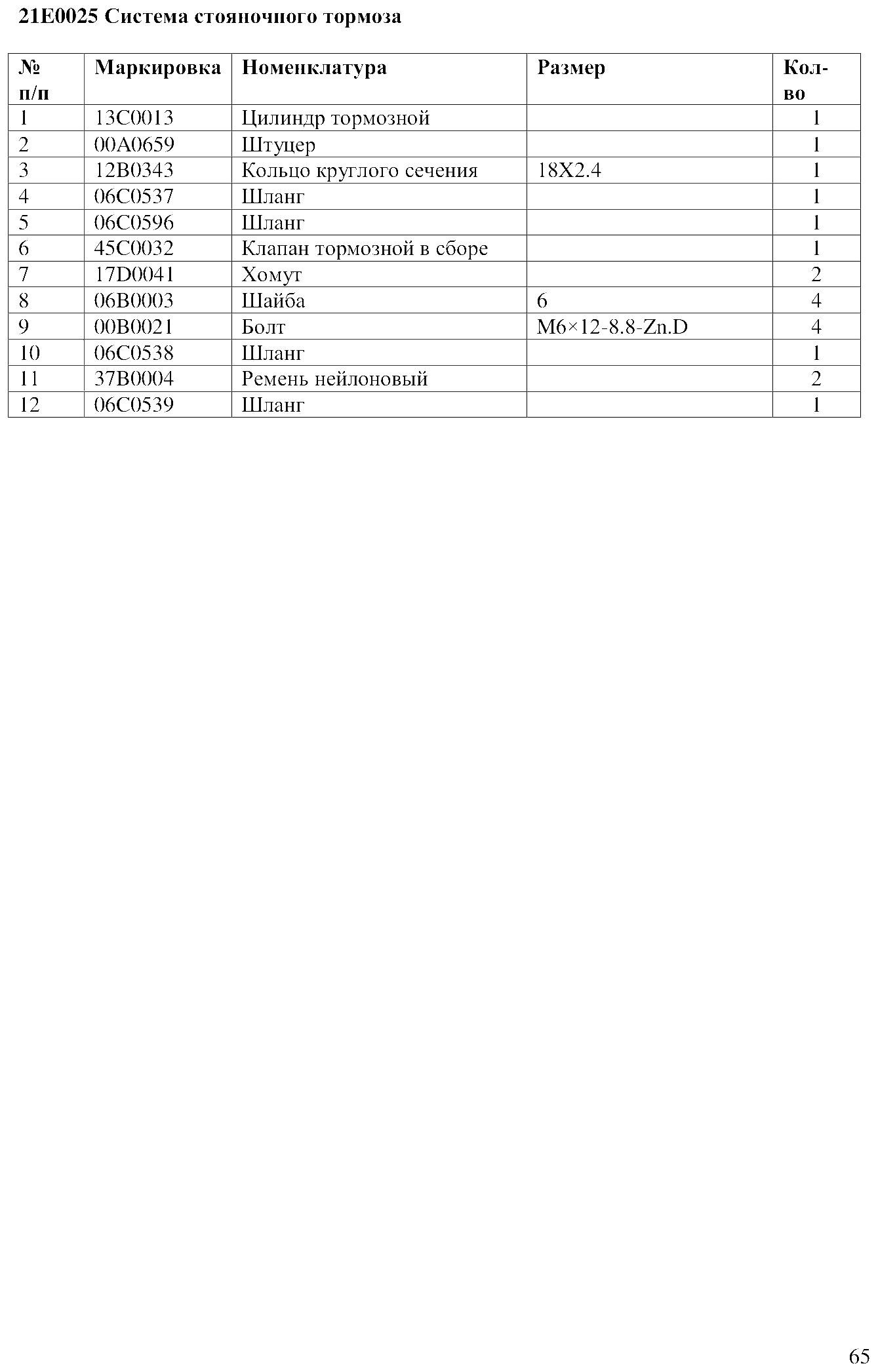

FIG.45 21E0025 Система стояночного тормоза

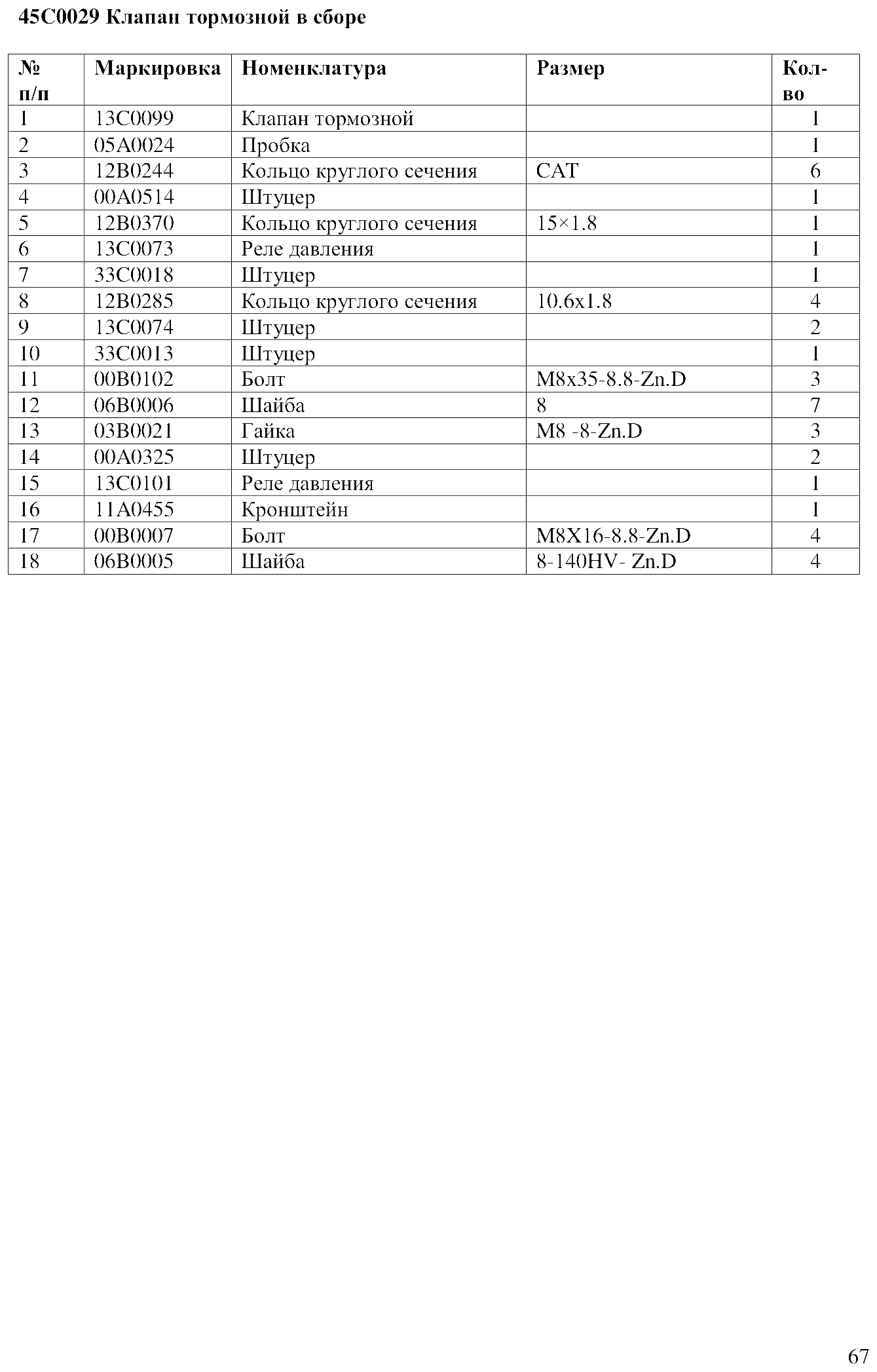

FIG.46 45C0029 Клапан тормозной в сборе

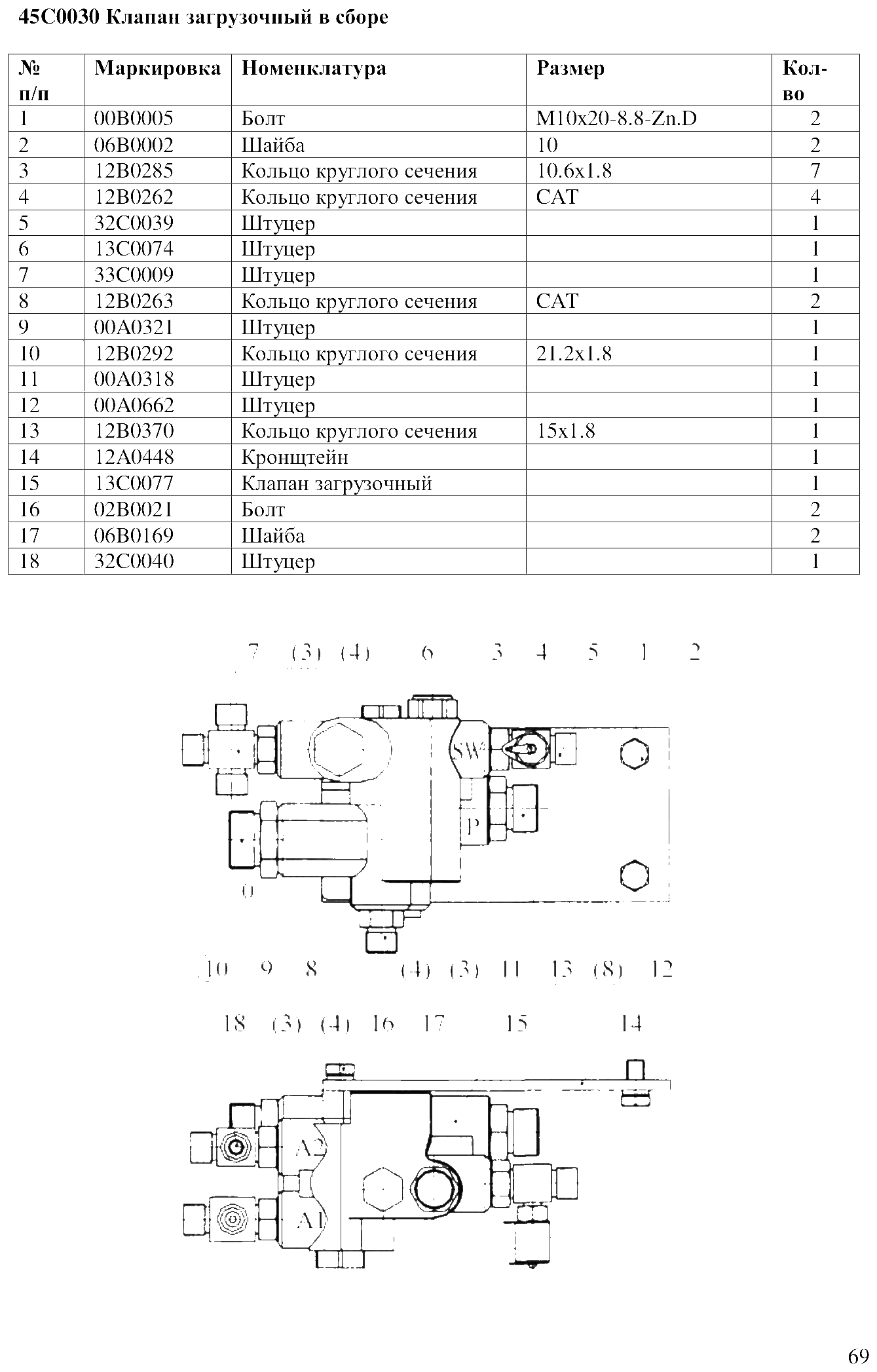

FIG.47 45C0030 Клапан загрузочный в сборе

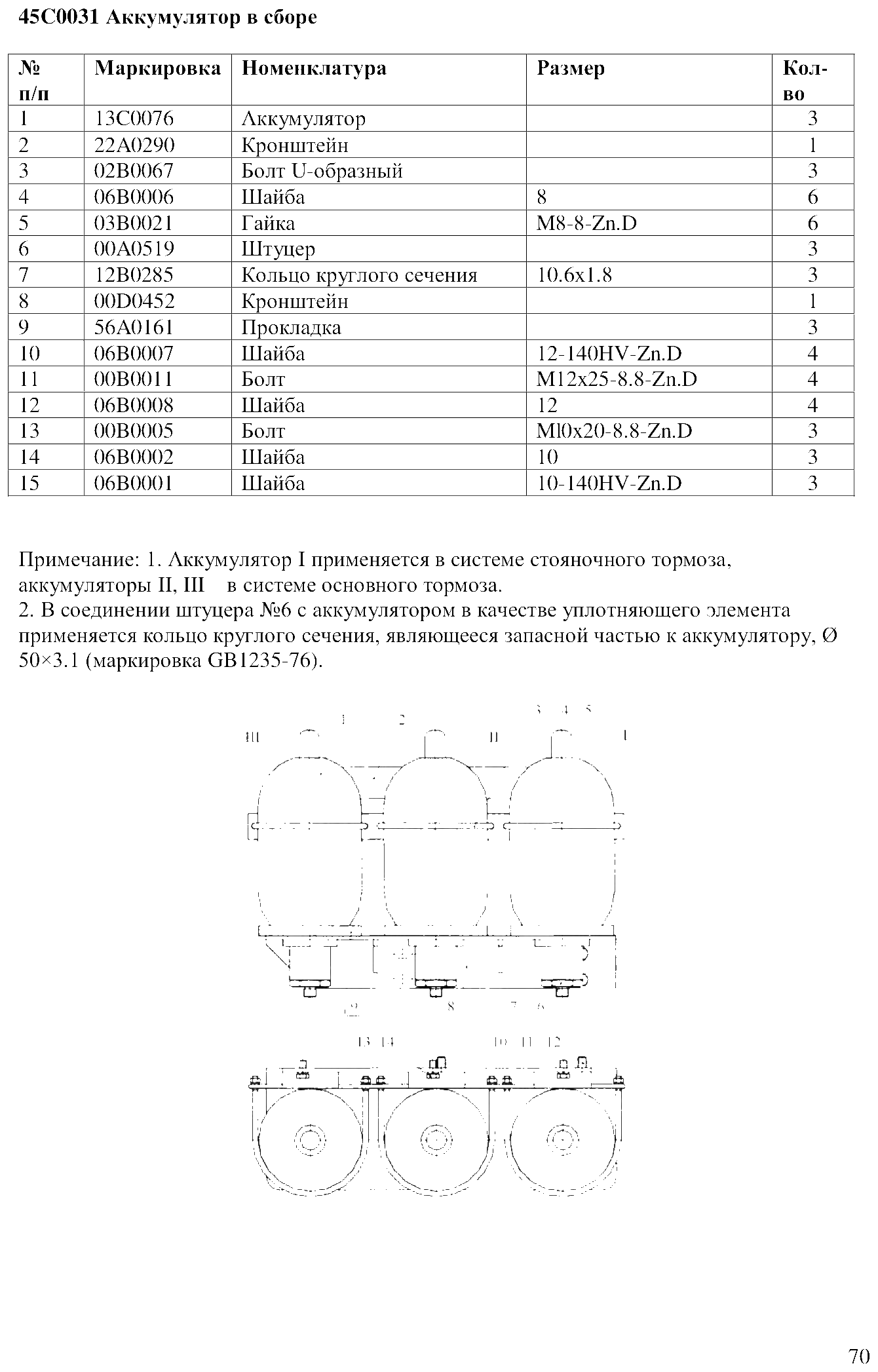

FIG.48 45C0031 Аккумулятор в сборе
FIG.49 45C0046 Клапан тормозной в сборе

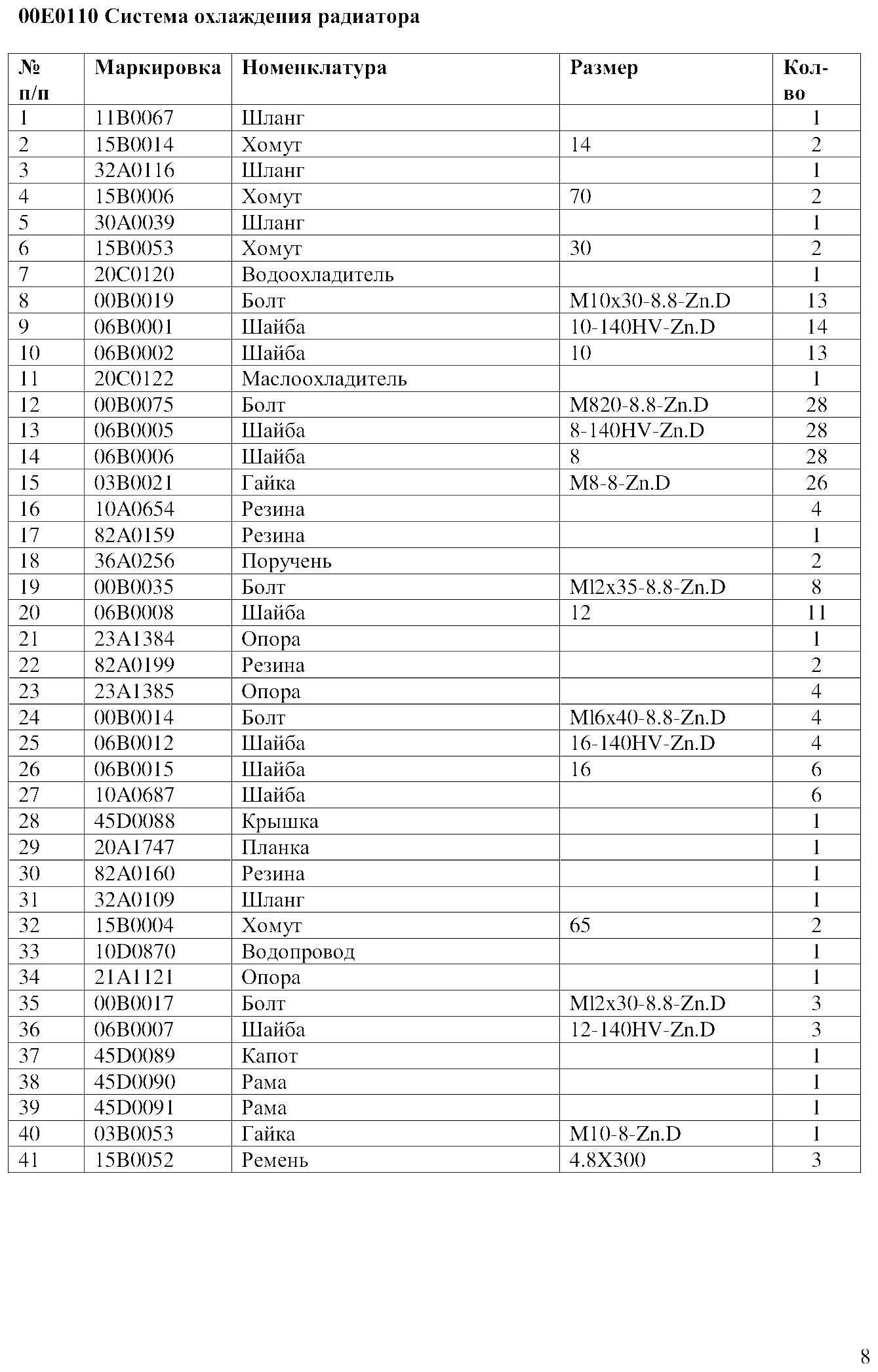

FIG.5 00E0110 Система охлаждения радиатора

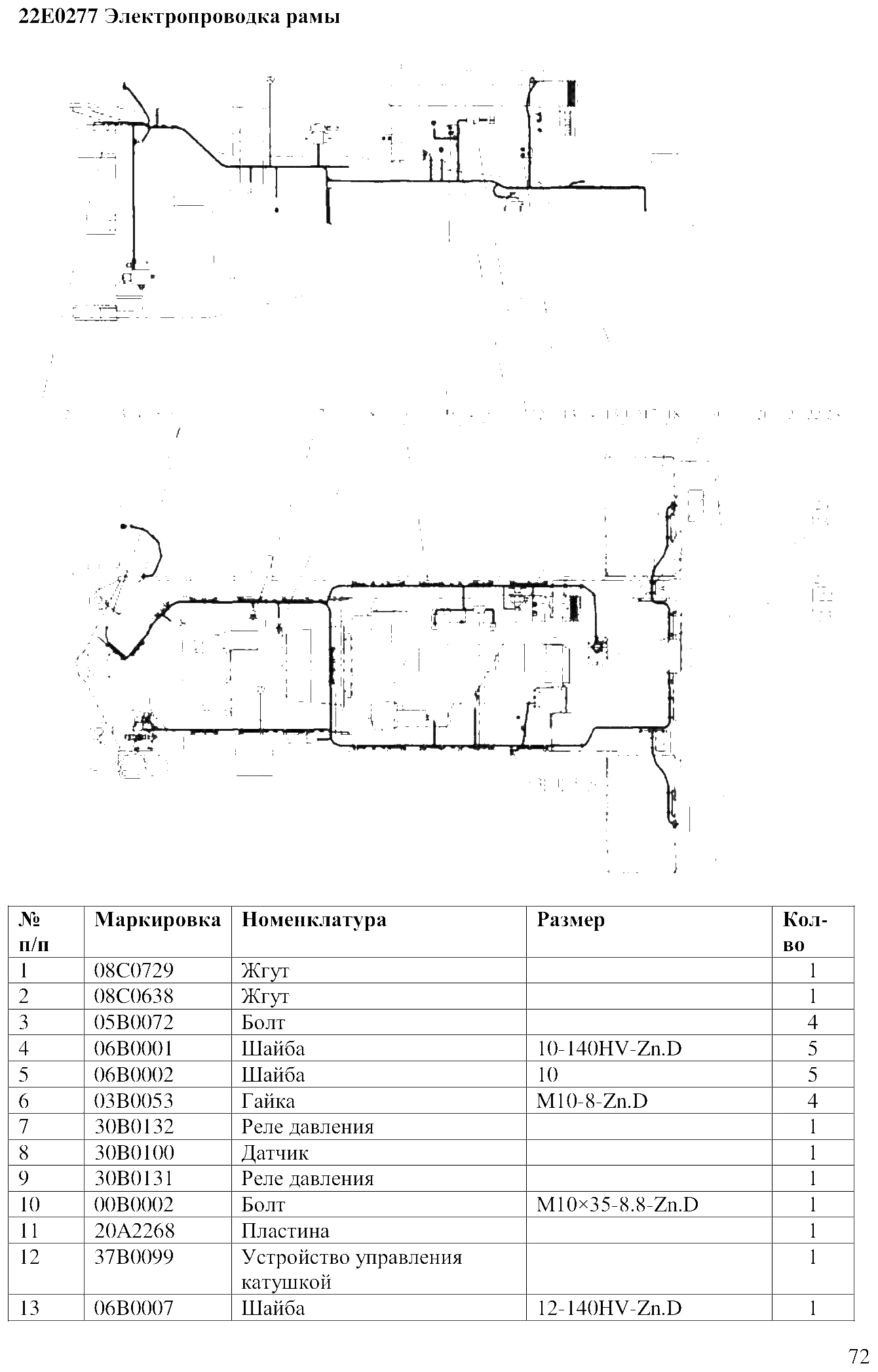

FIG.50 22E0277 Электропроводка рамы

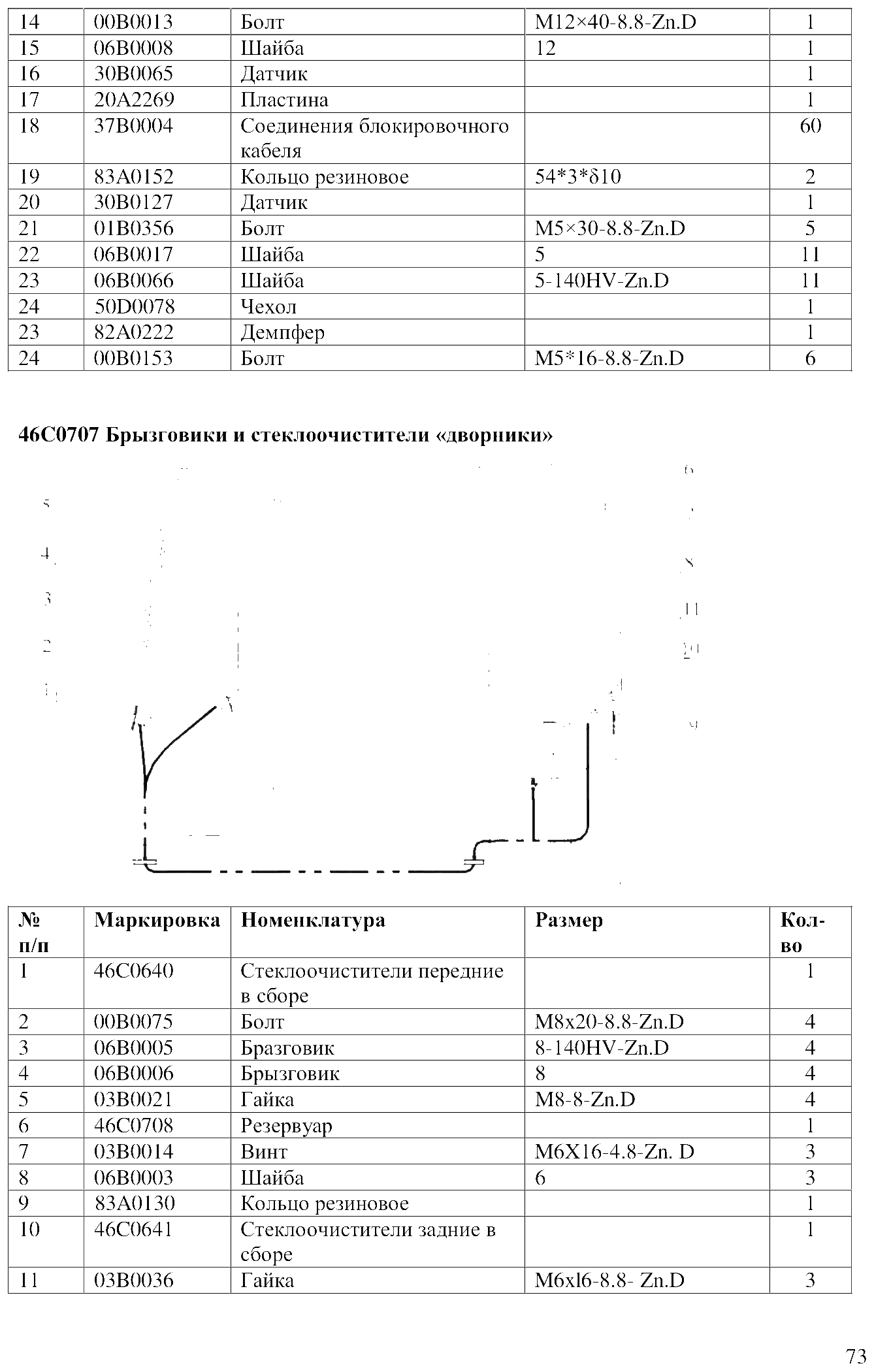

FIG.51 14 00B0013 Болт M12×40-8.8-Zn.D 1

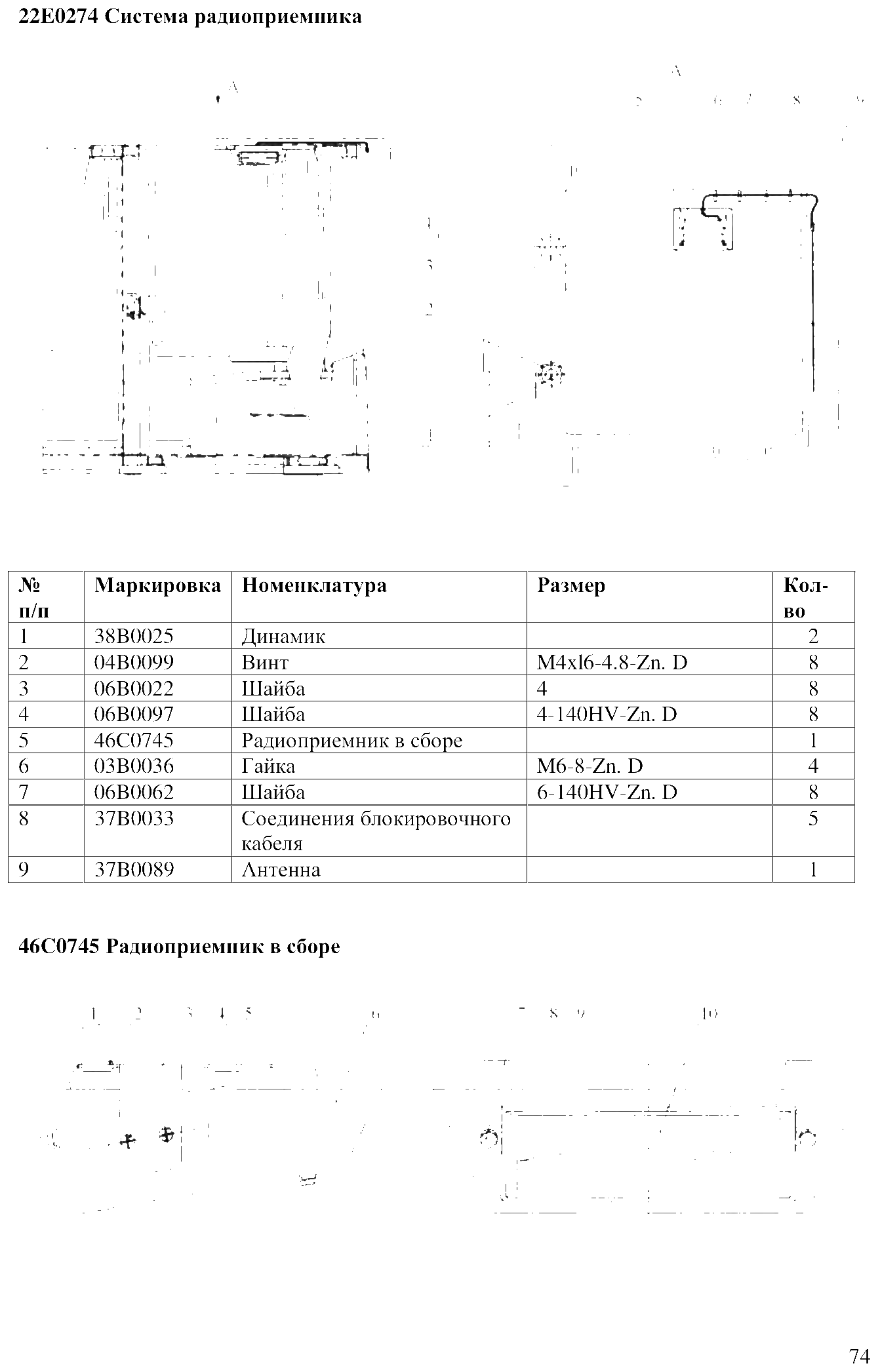

FIG.52 22E0274 Система радиоприемника

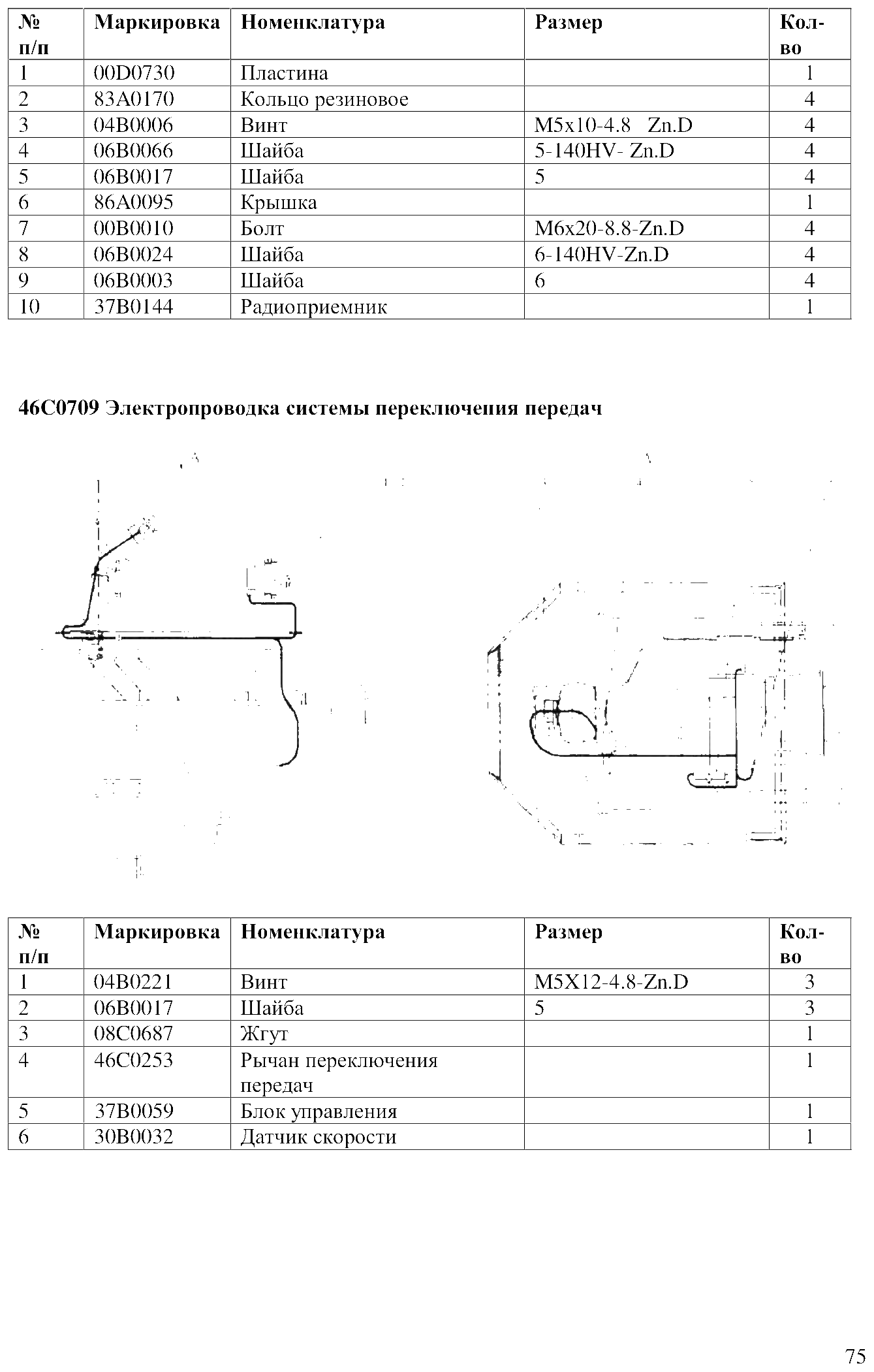

FIG.53 1 00D0730 Пластина 1

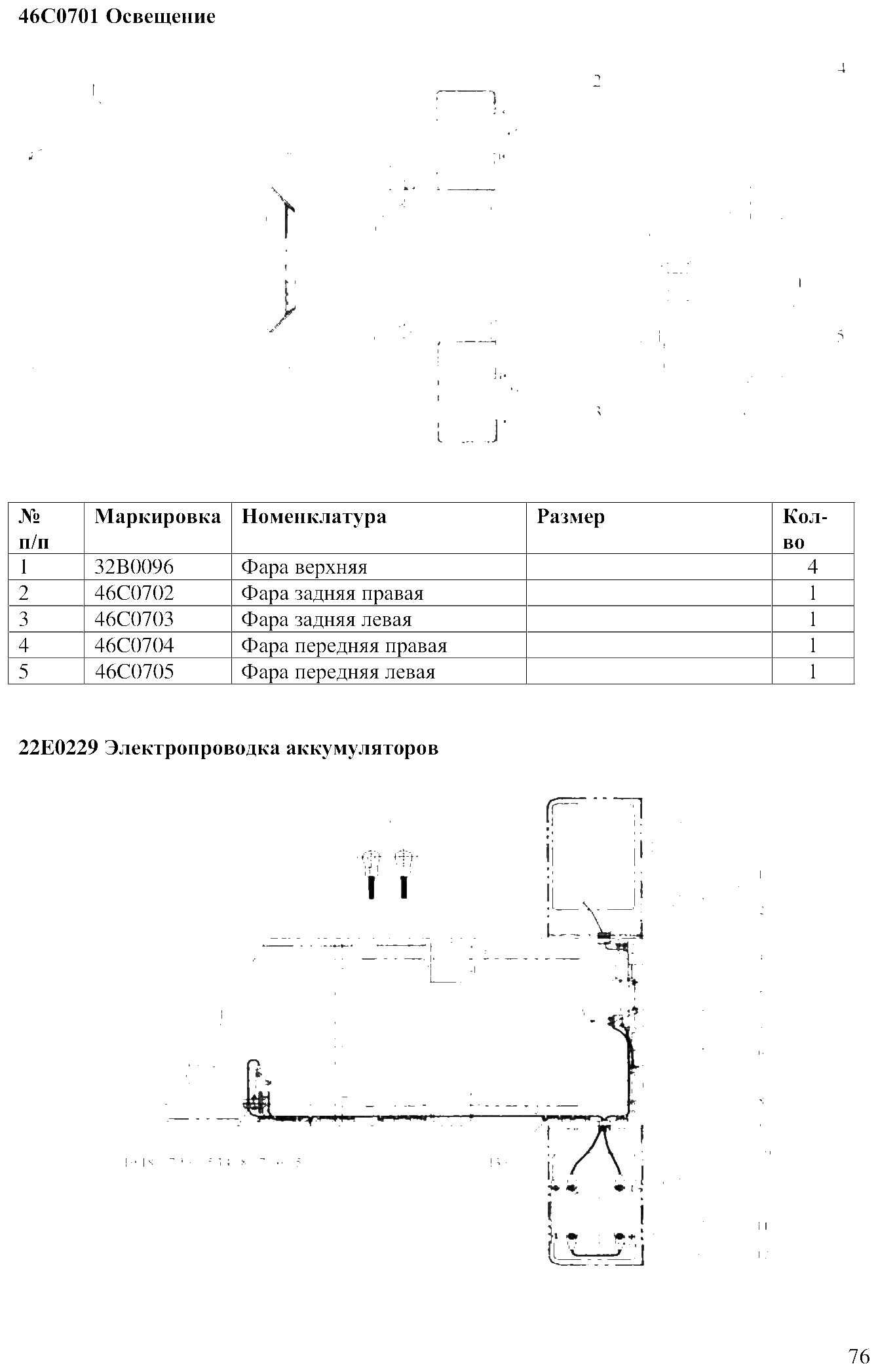

FIG.54 46С0701 Освещение

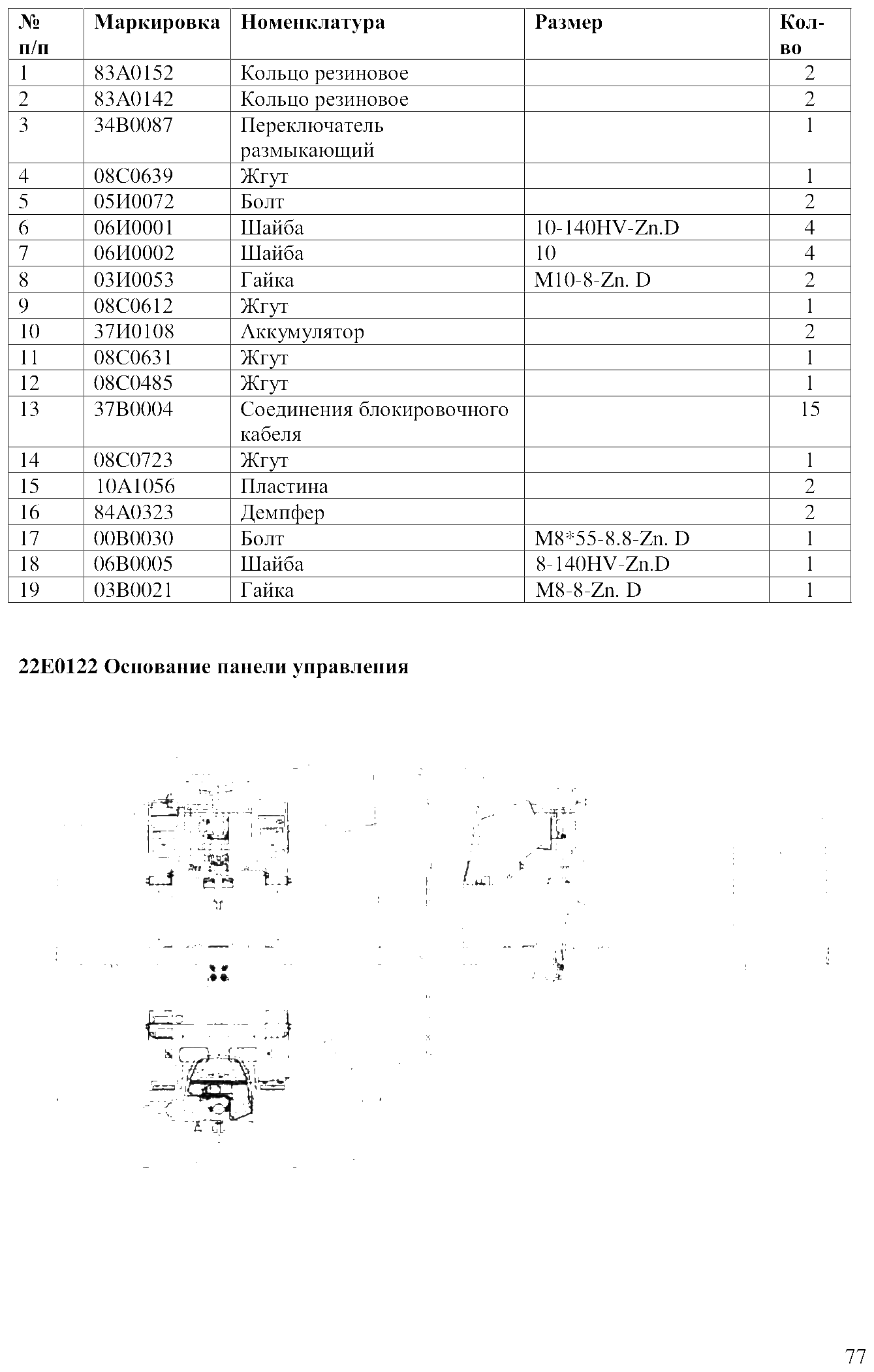

FIG.55 1 83A0152 Кольцо резиновое 2

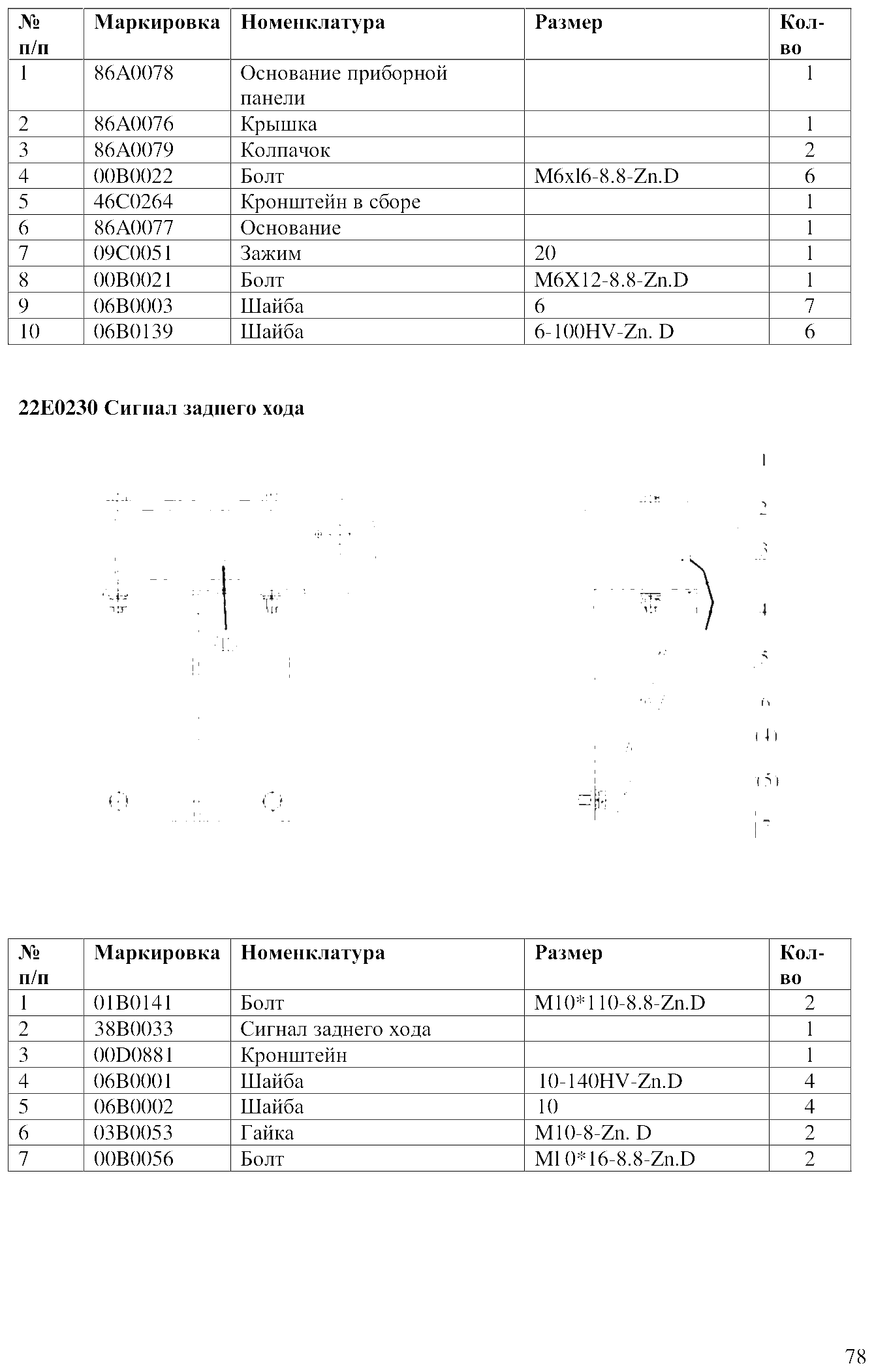

FIG.56 1 86A0078 Основание приборной 1

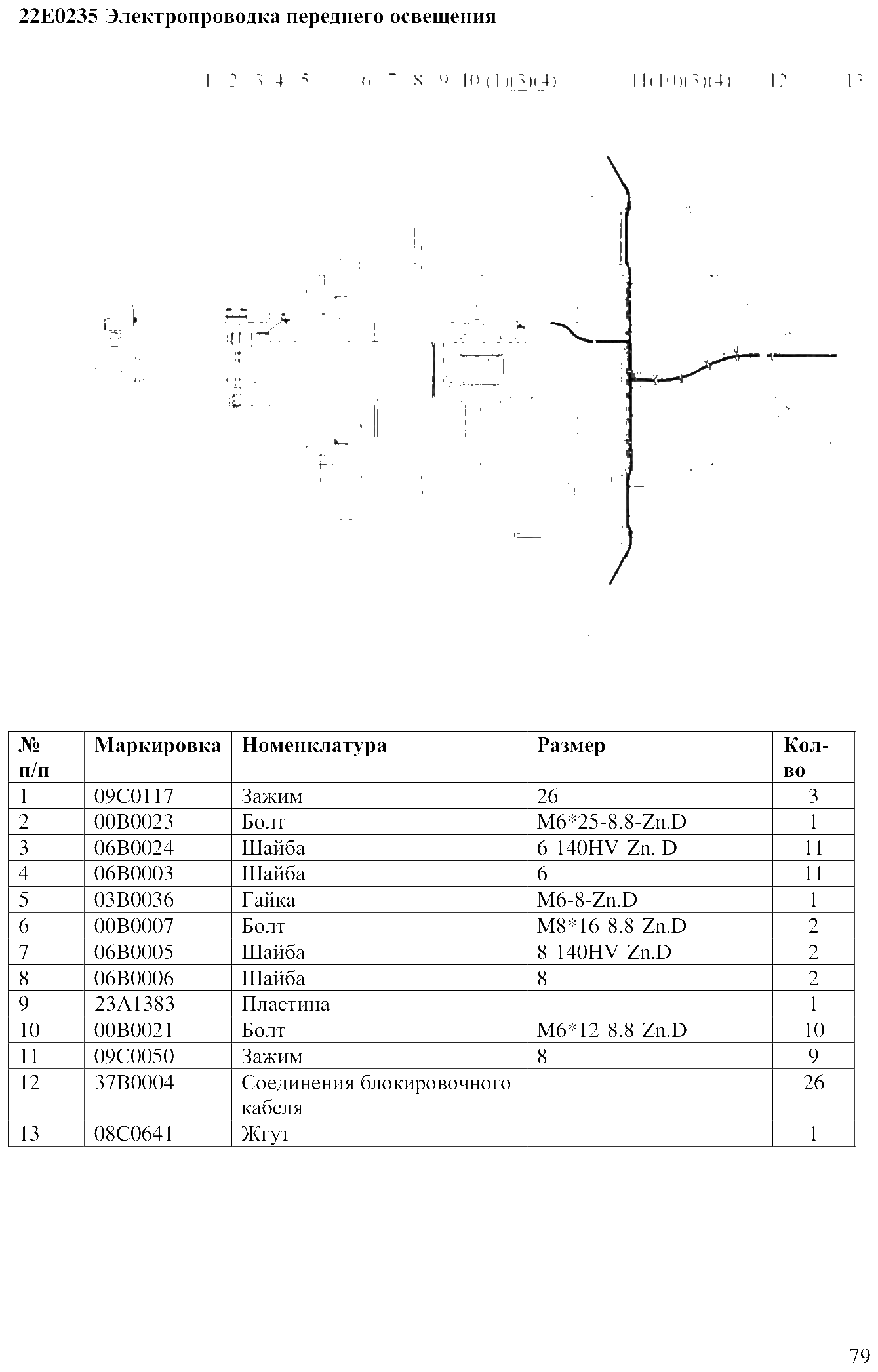

FIG.57 22E0235 Электропроводка переднего освещения

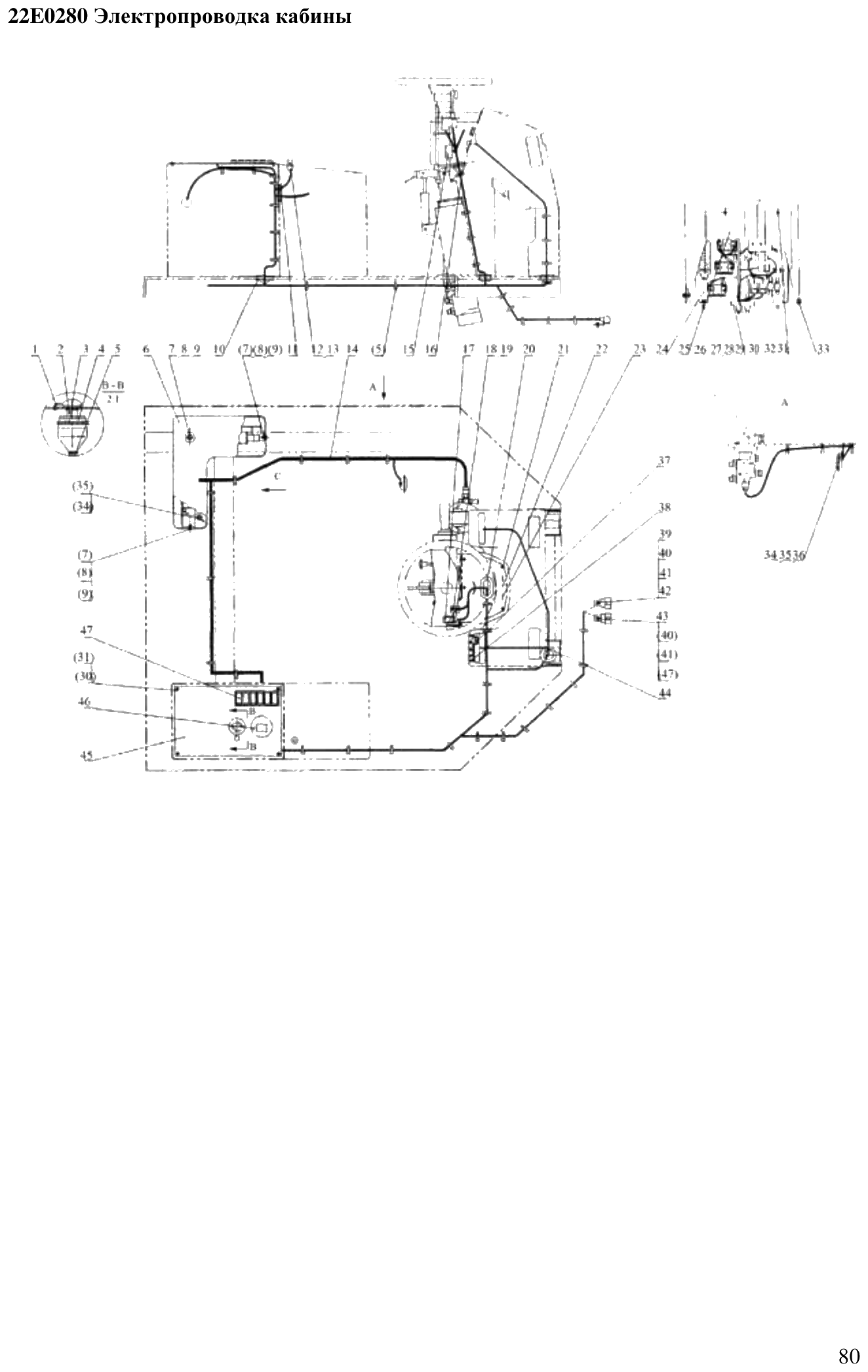

FIG.58 22E0280 Электропроводка кабины
FIG.59 1 84A0320 Чехол 1

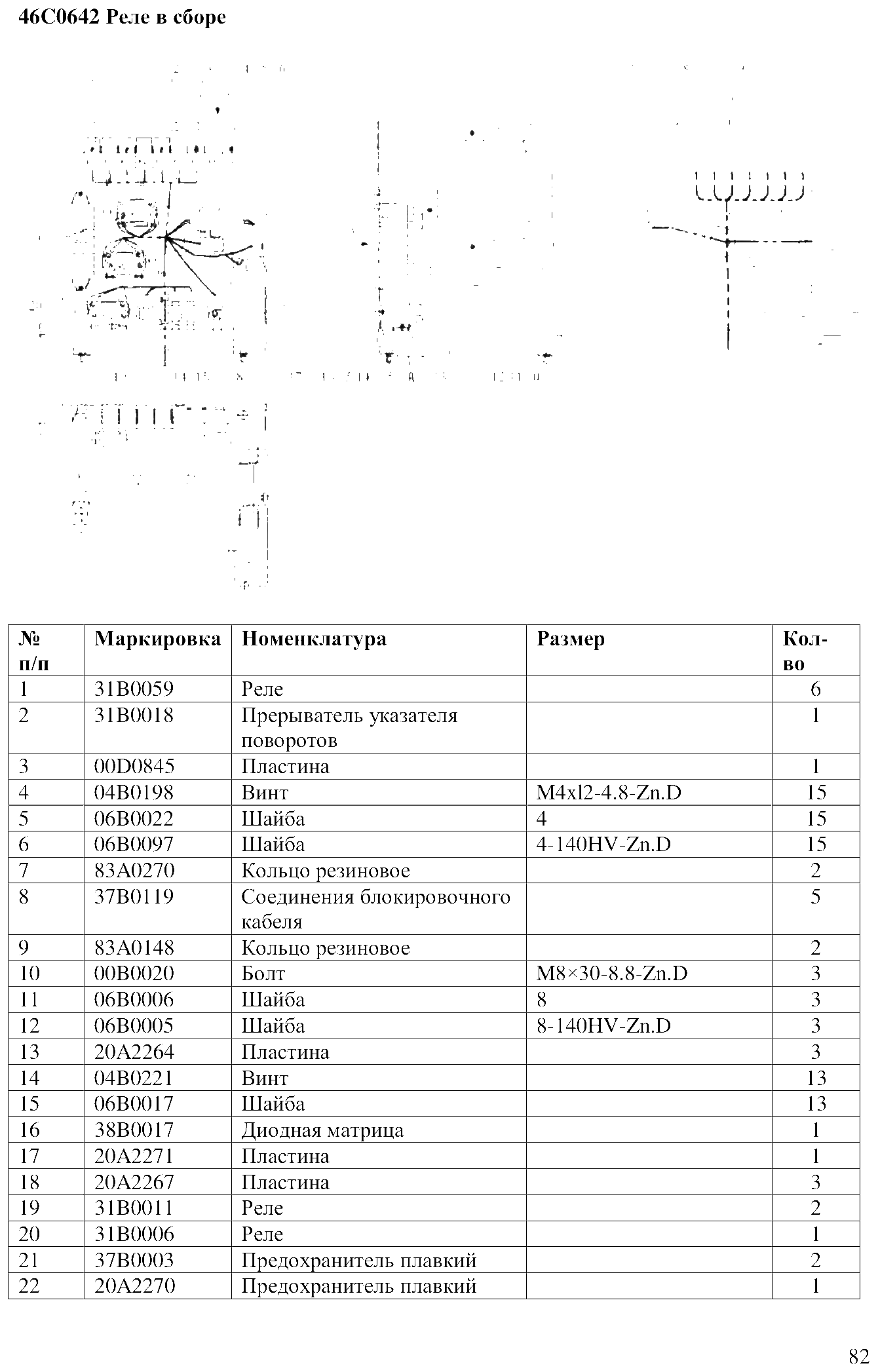

FIG.60 46C0642 Реле в сборе

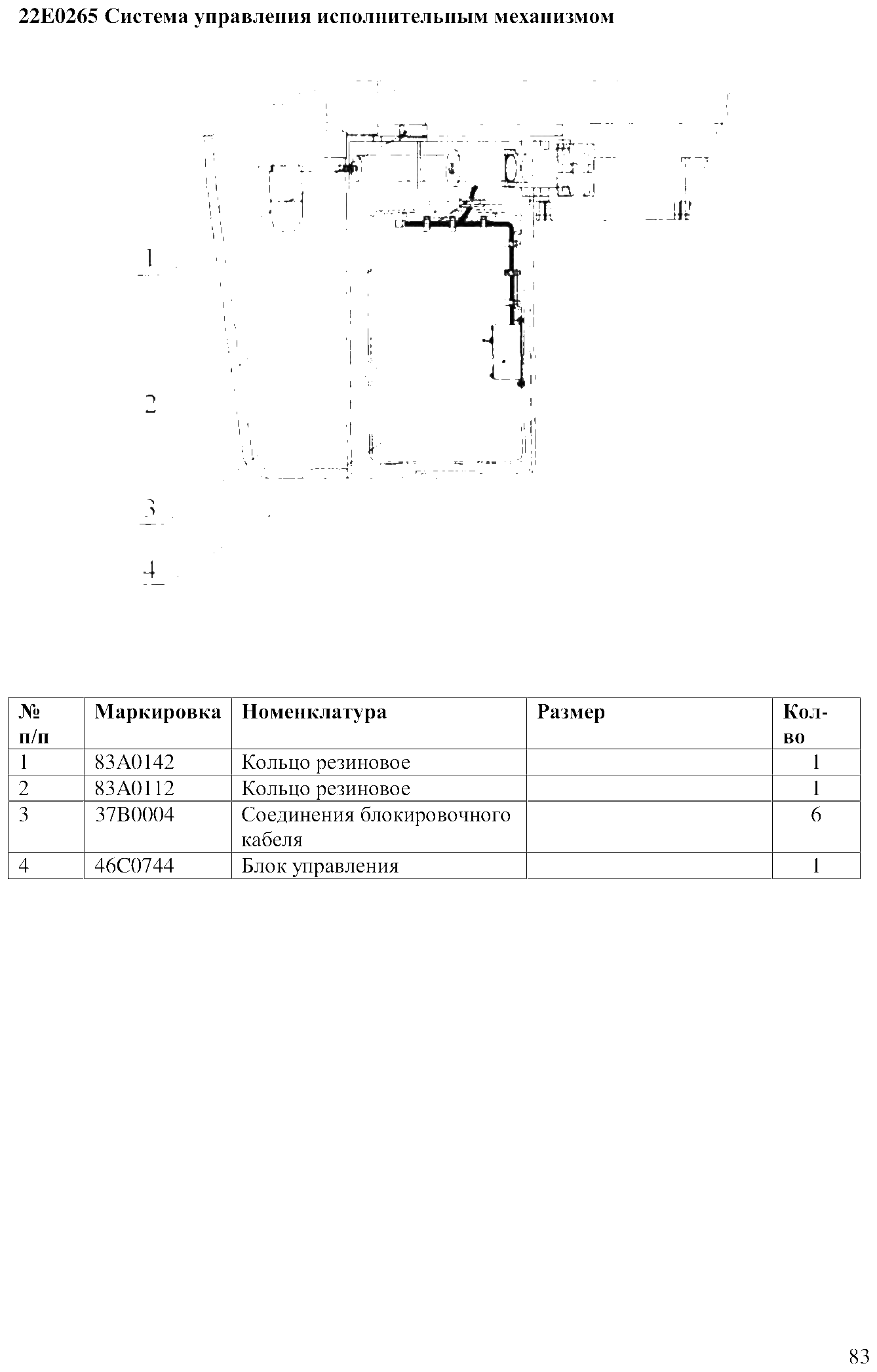

FIG.61 22E0265 Система управления исполнительным механизмом
FIG.6 23C0038 Система акселератора

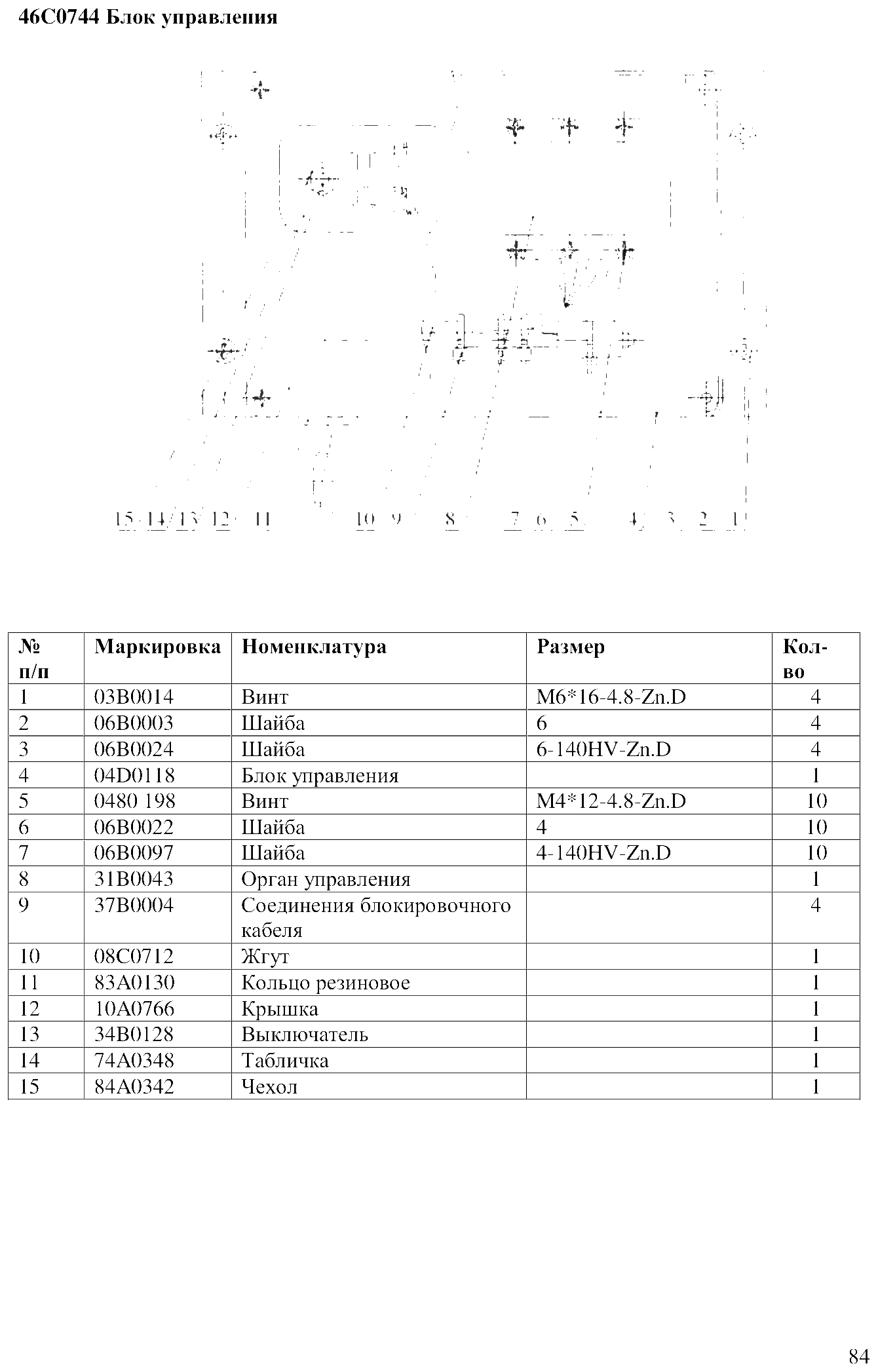

FIG.62 46C0744 Блок управления
FIG.63 22E0236 Электропроводка верхнего освещения
FIG.64 46C0166 Кронштейн компрессора кондиционера в сборе
FIG.65 23E0062 23E0061 Электропроводка кондиционера

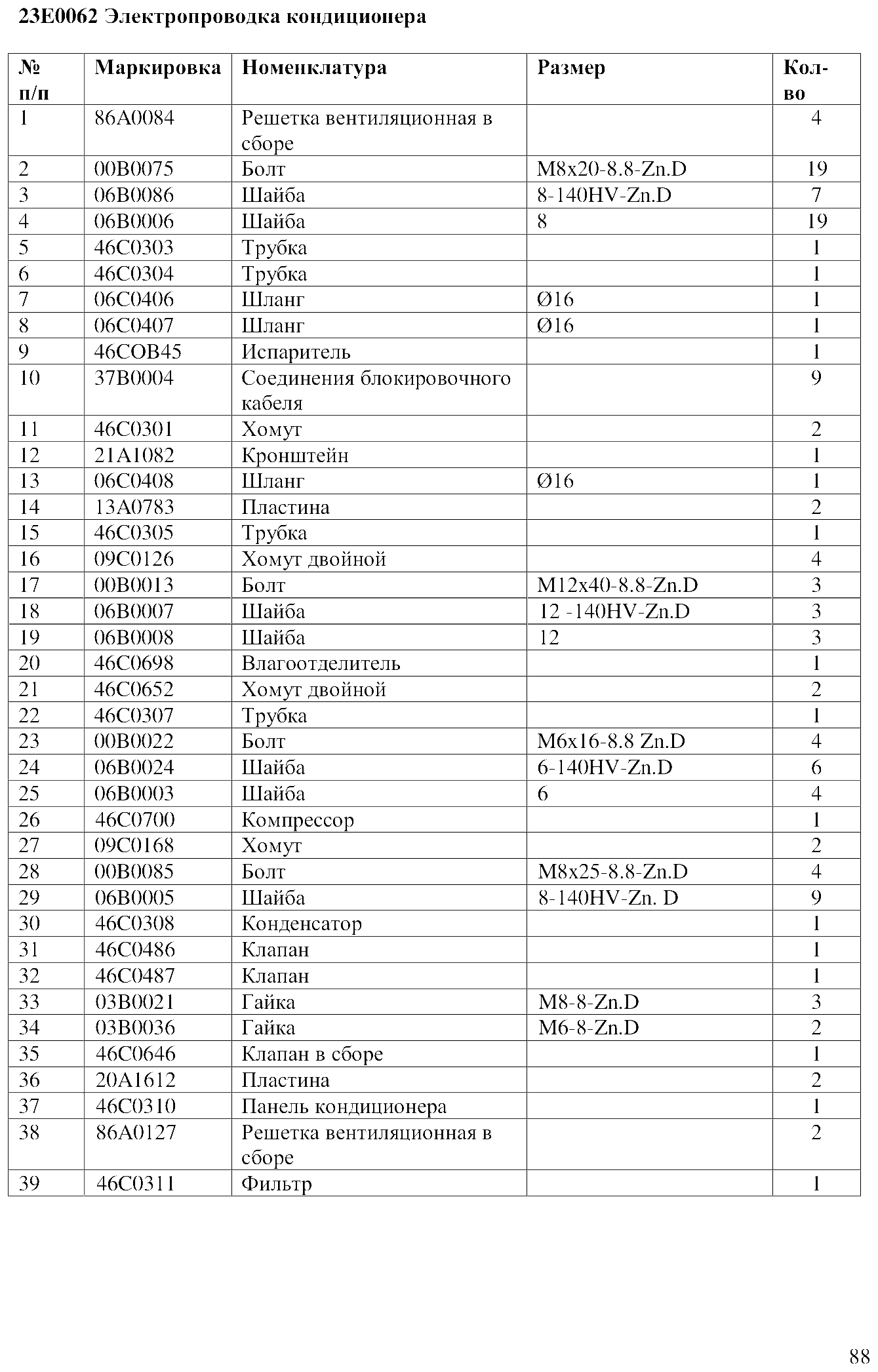

FIG.66 23E0062 Электропроводка кондиционера

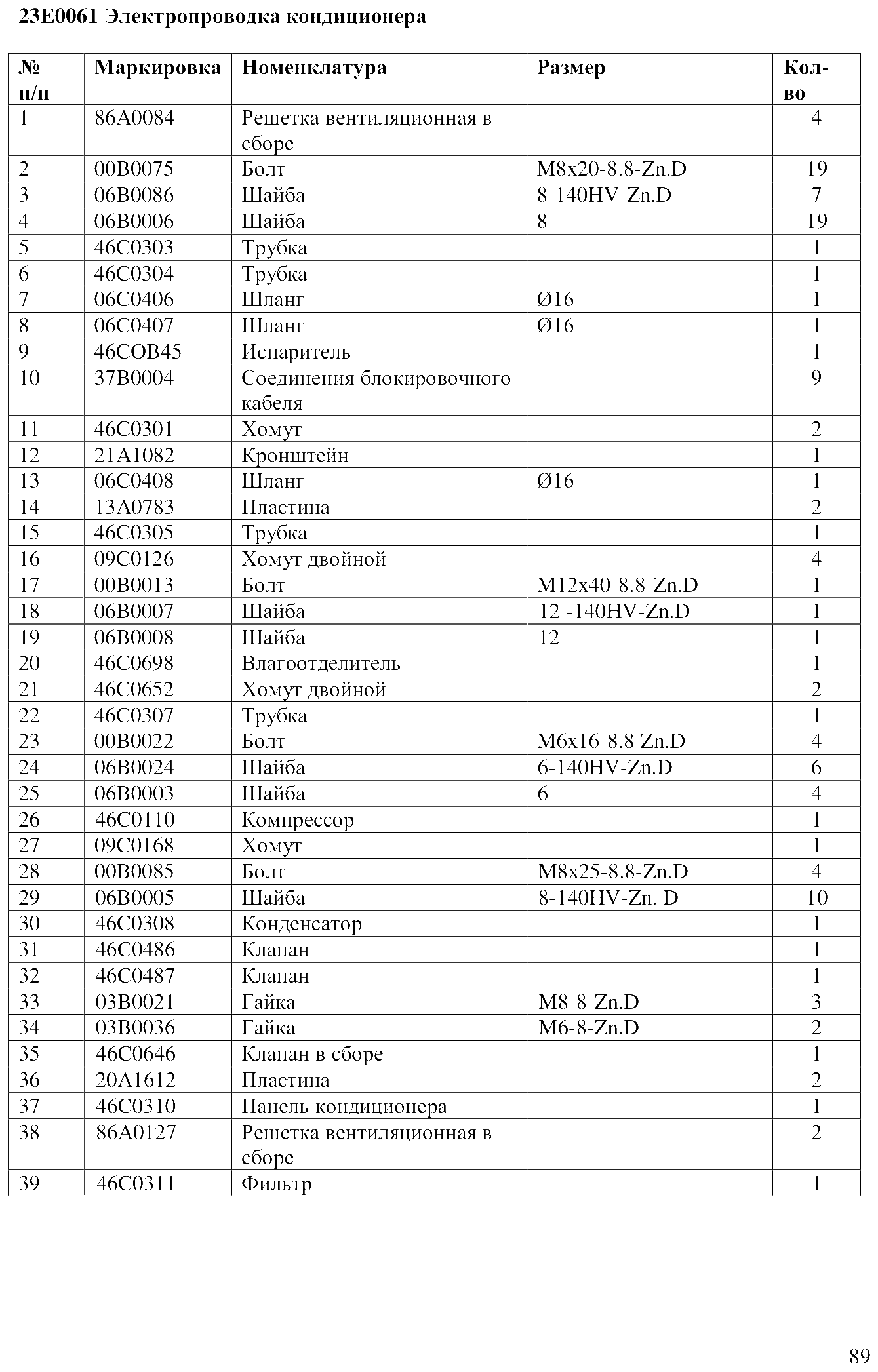

FIG.67 23E0061 Электропроводка кондиционера

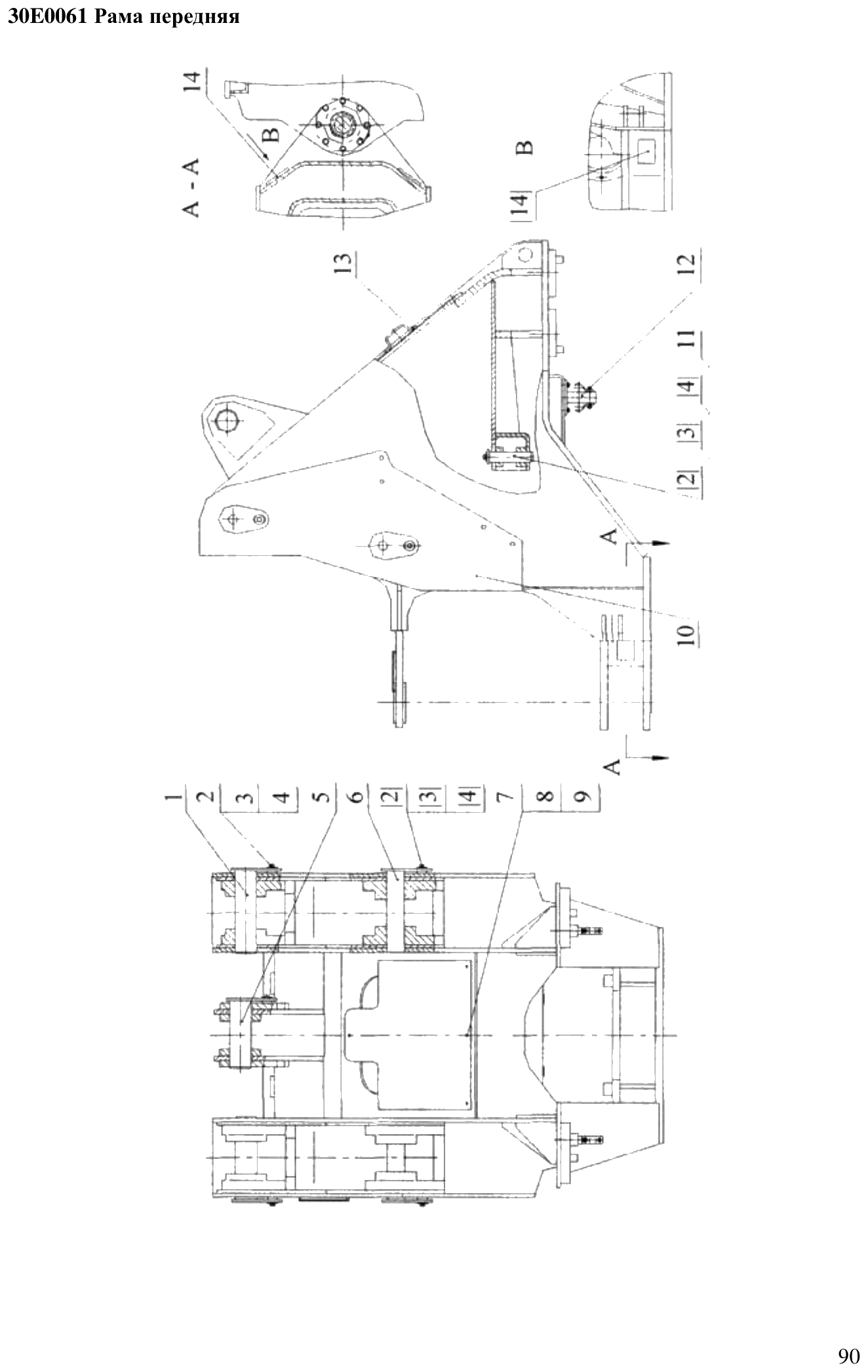

FIG.68 30E0061 Рама передняя

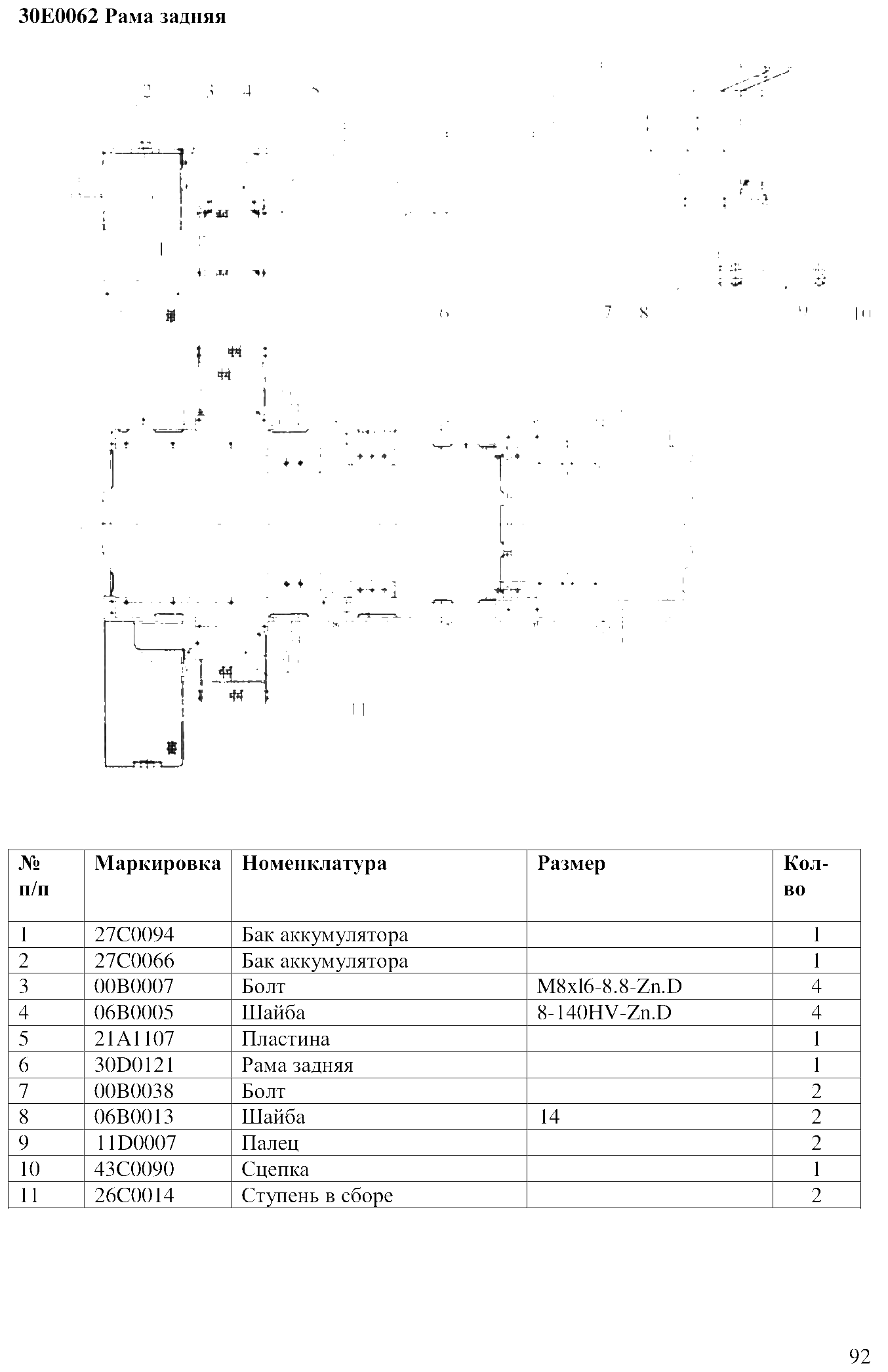

FIG.69 30E0062 Рама задняя
FIG.7 00E0112 Бак топливный

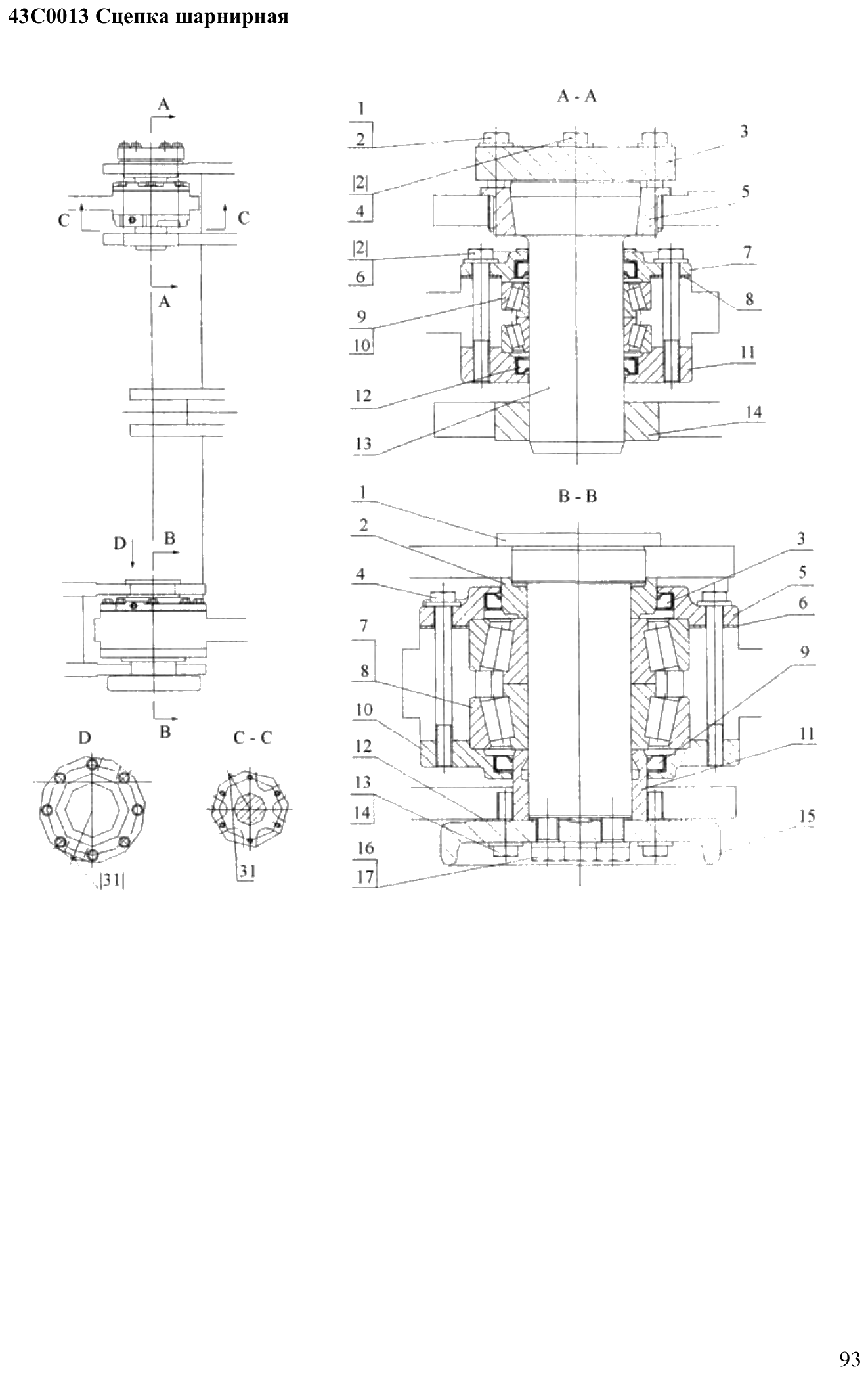

FIG.70 43С0013 Сцепка шарнирная

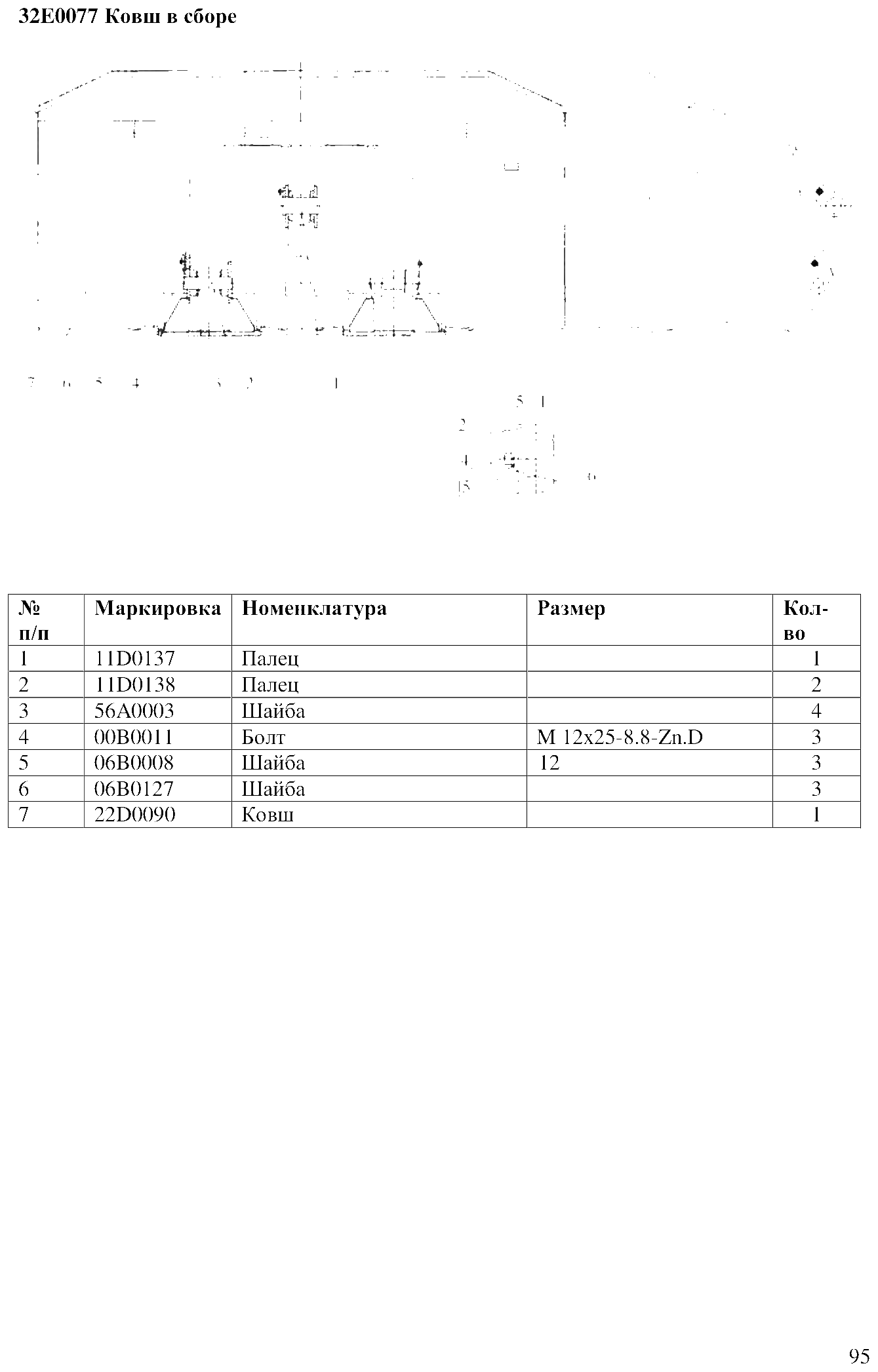

FIG.71 32E0077 Ковш в сборе

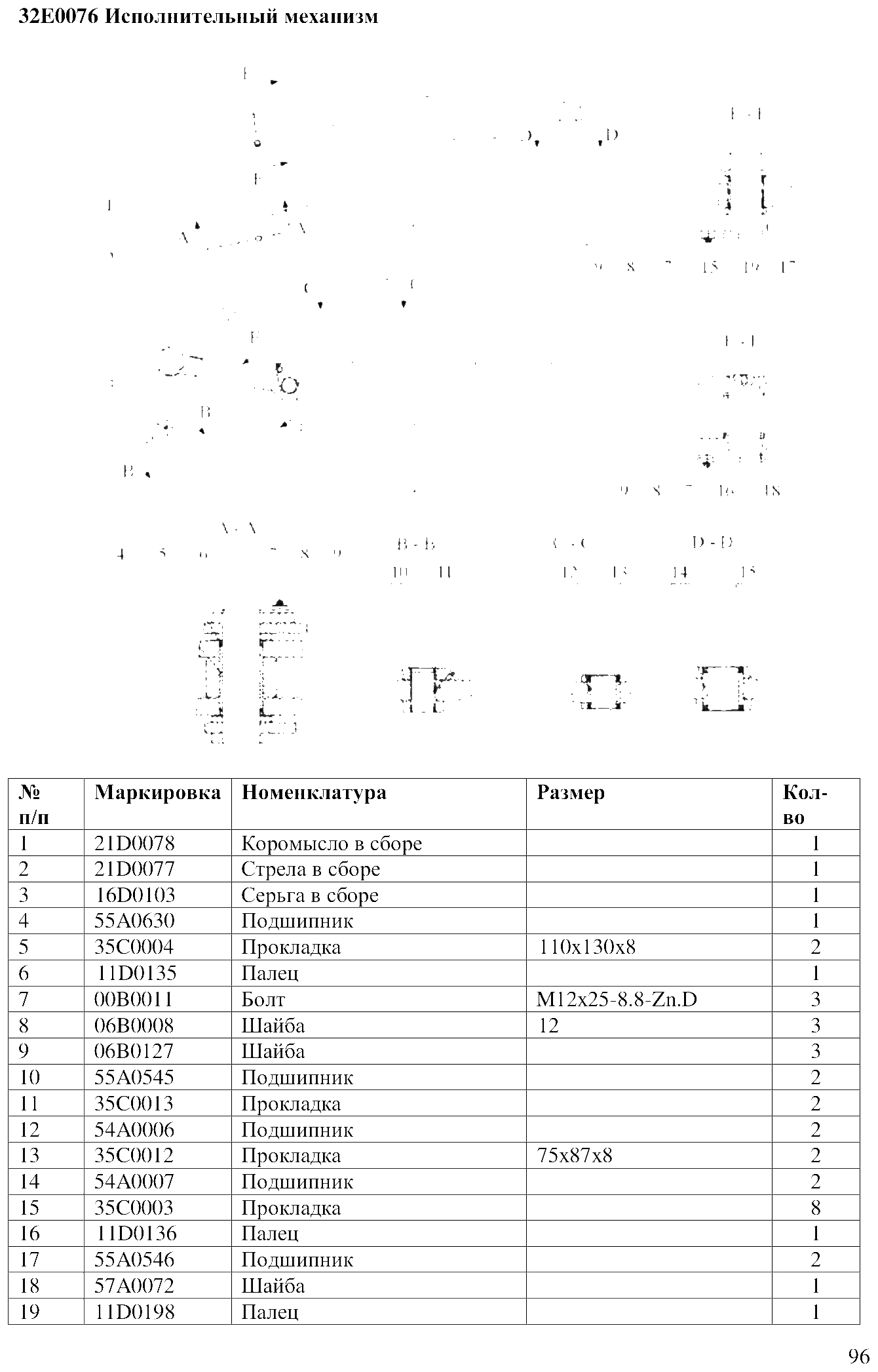

FIG.72 32E0076 Исполнительный механизм

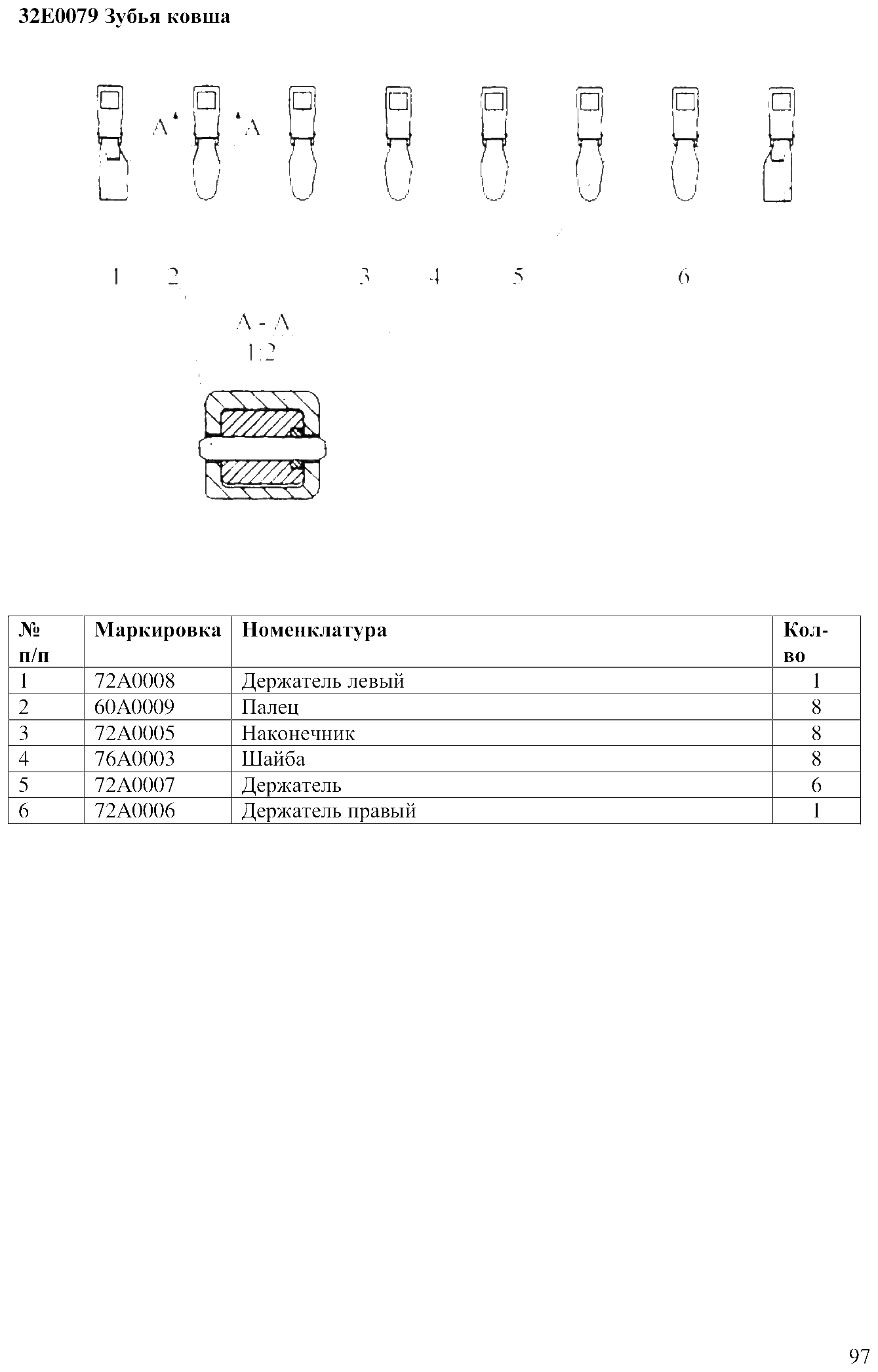

FIG.73 32E0079 Зубья ковша

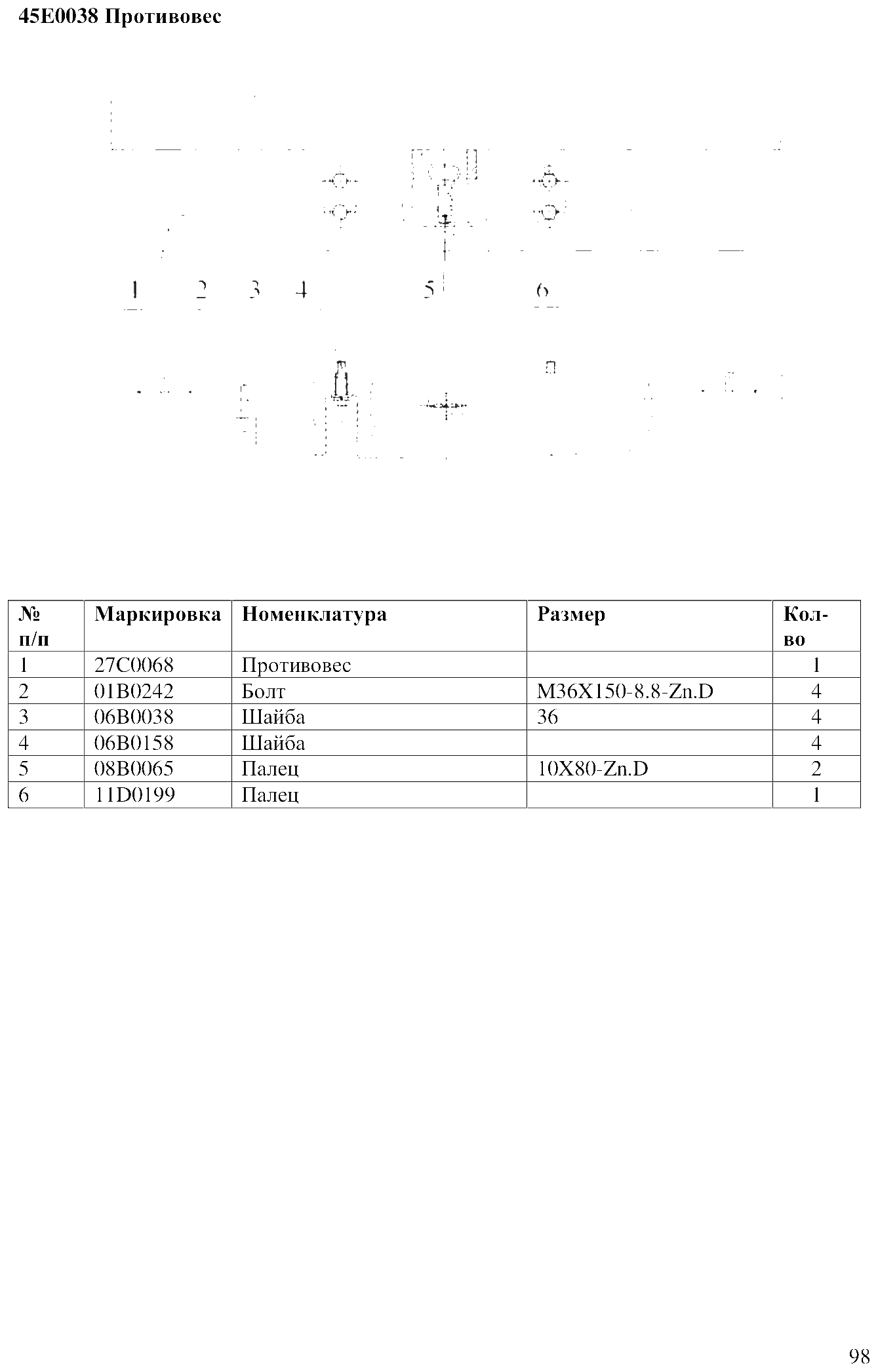

FIG.74 45E0038 Противовес

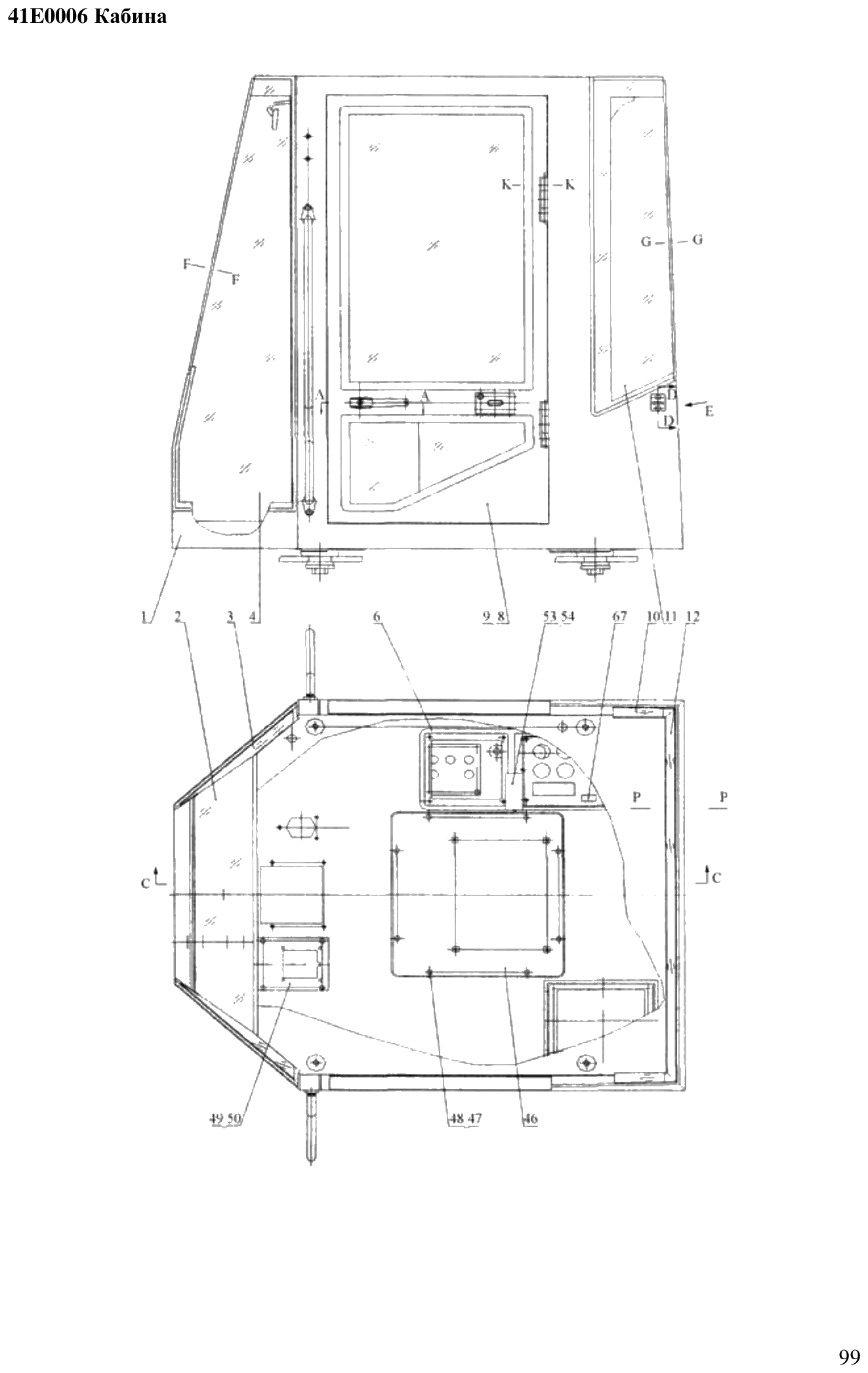

FIG.75 41E0006 Кабина

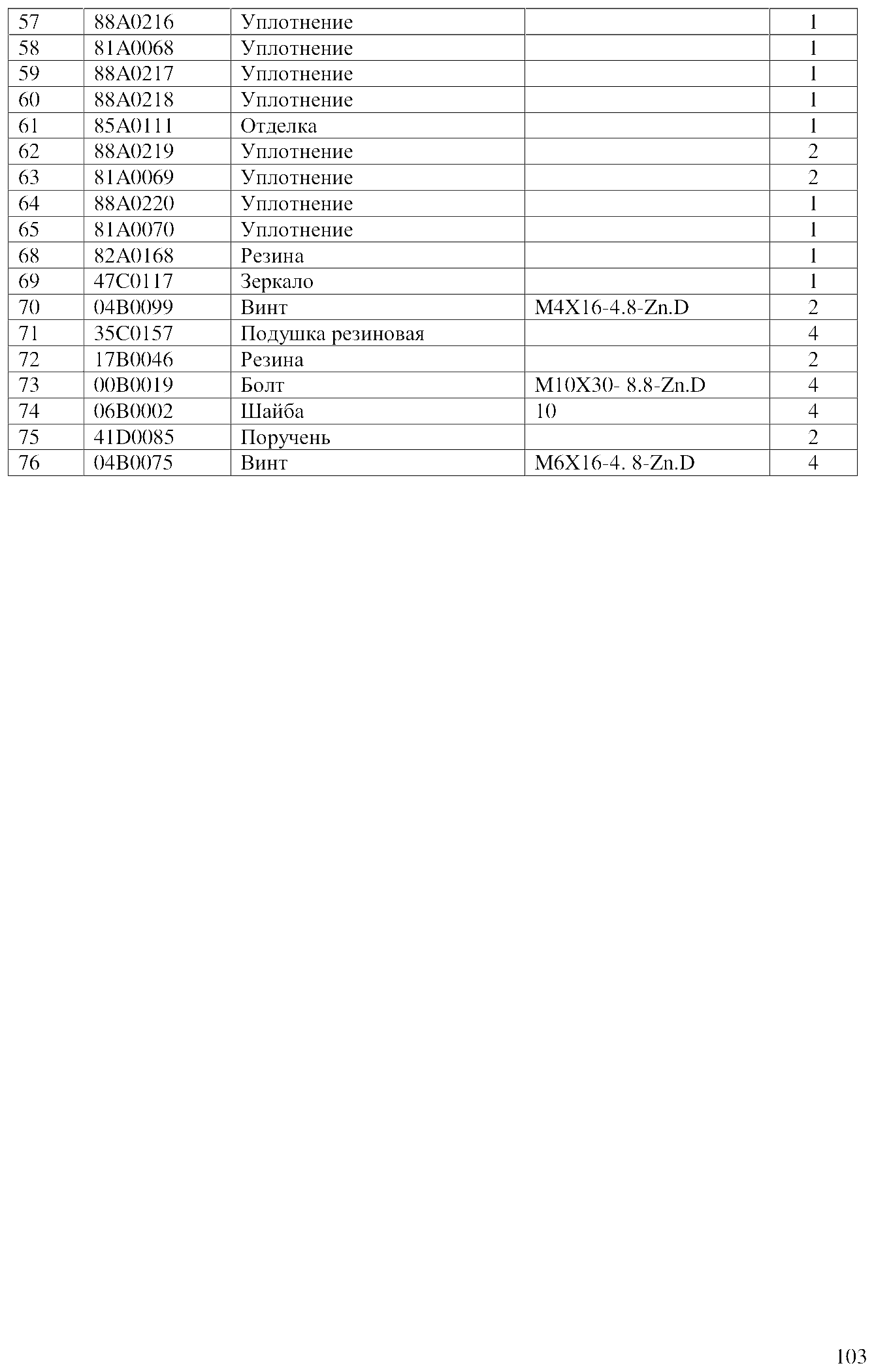

FIG.76 57 88A0216 Уплотнение 1
FIG.77 41E0012 Крыша кабины

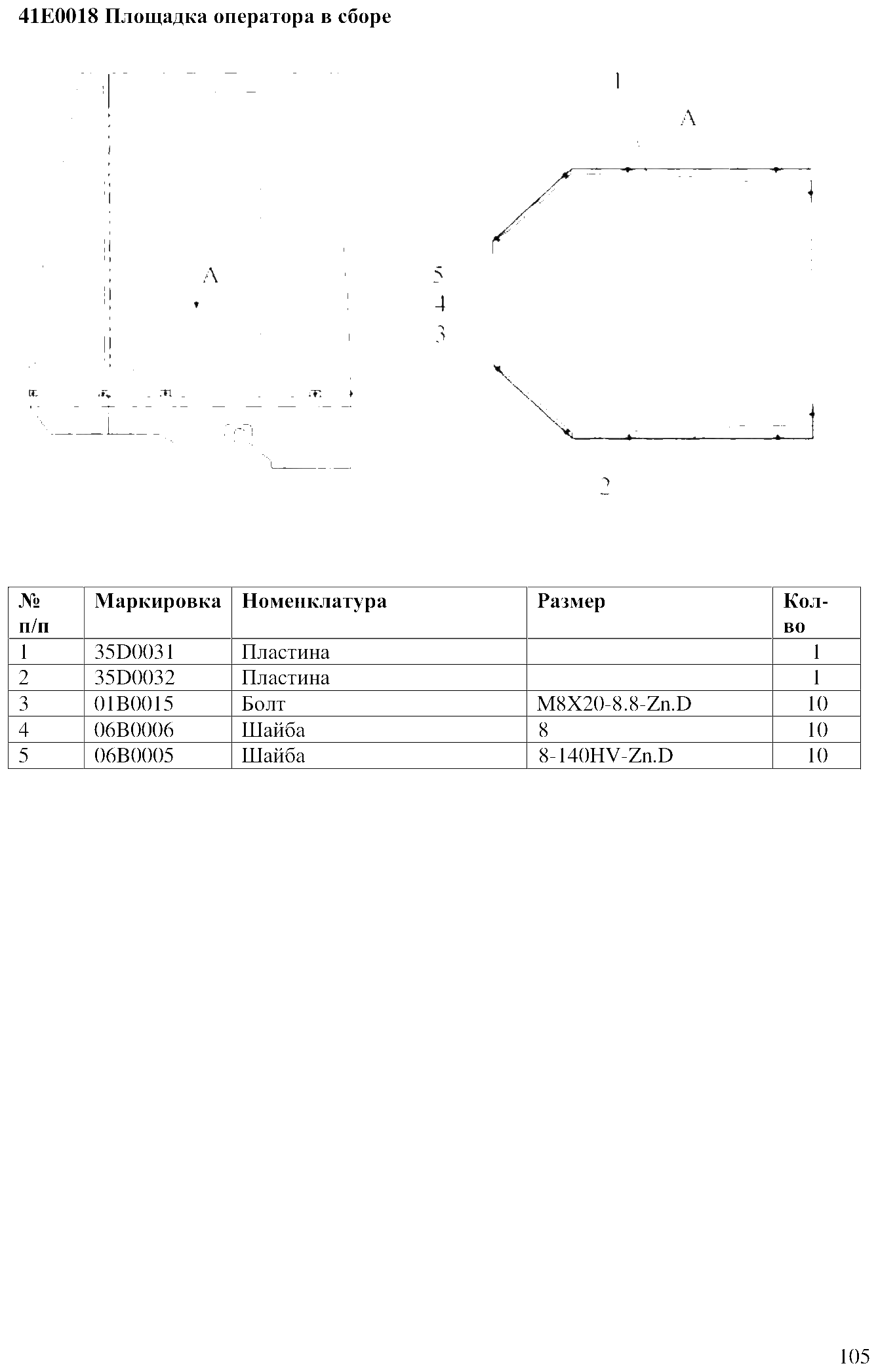

FIG.78 41E0018 Площадка оператора в сборе

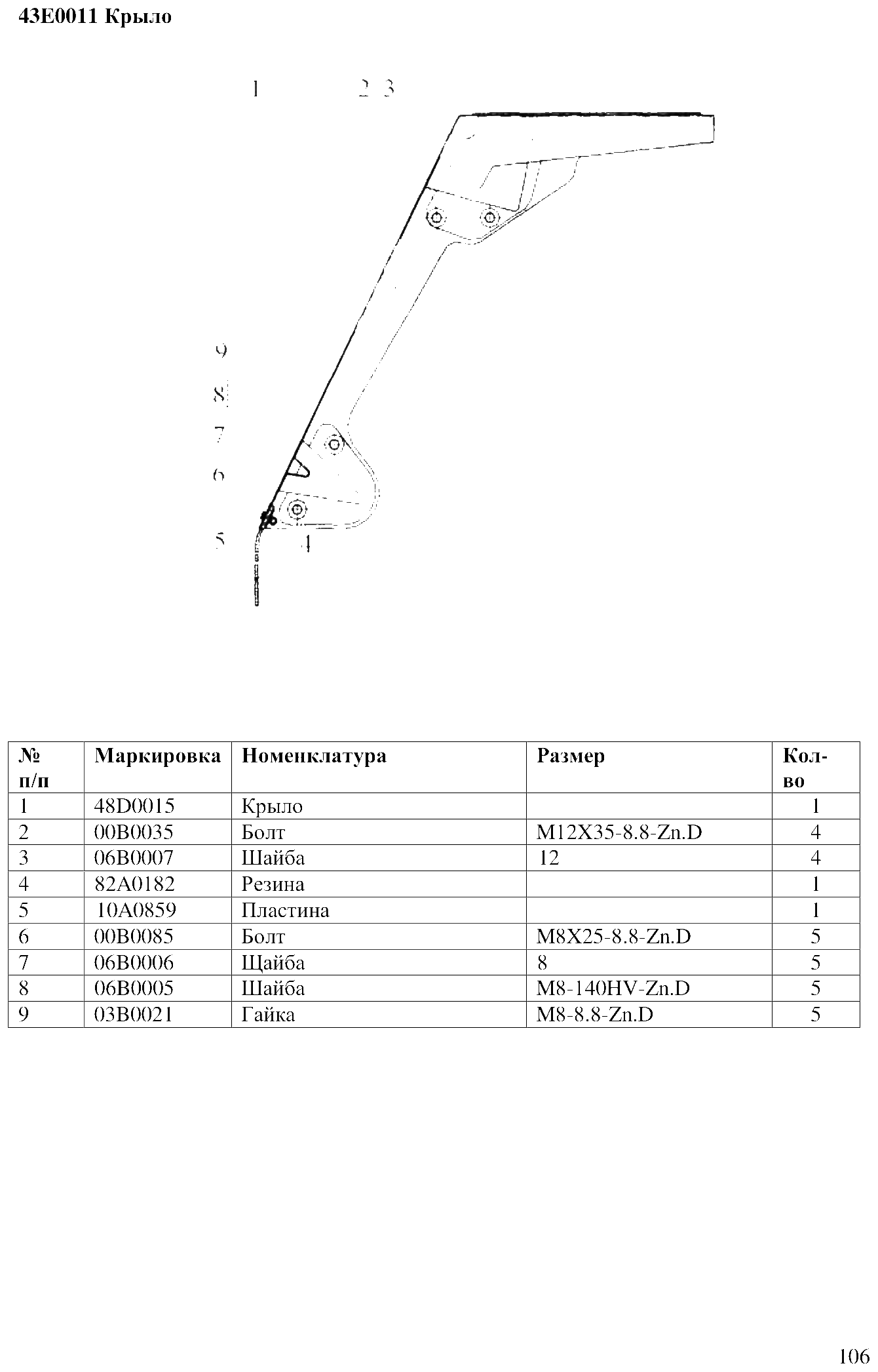

FIG.79 43E0011 Крыло

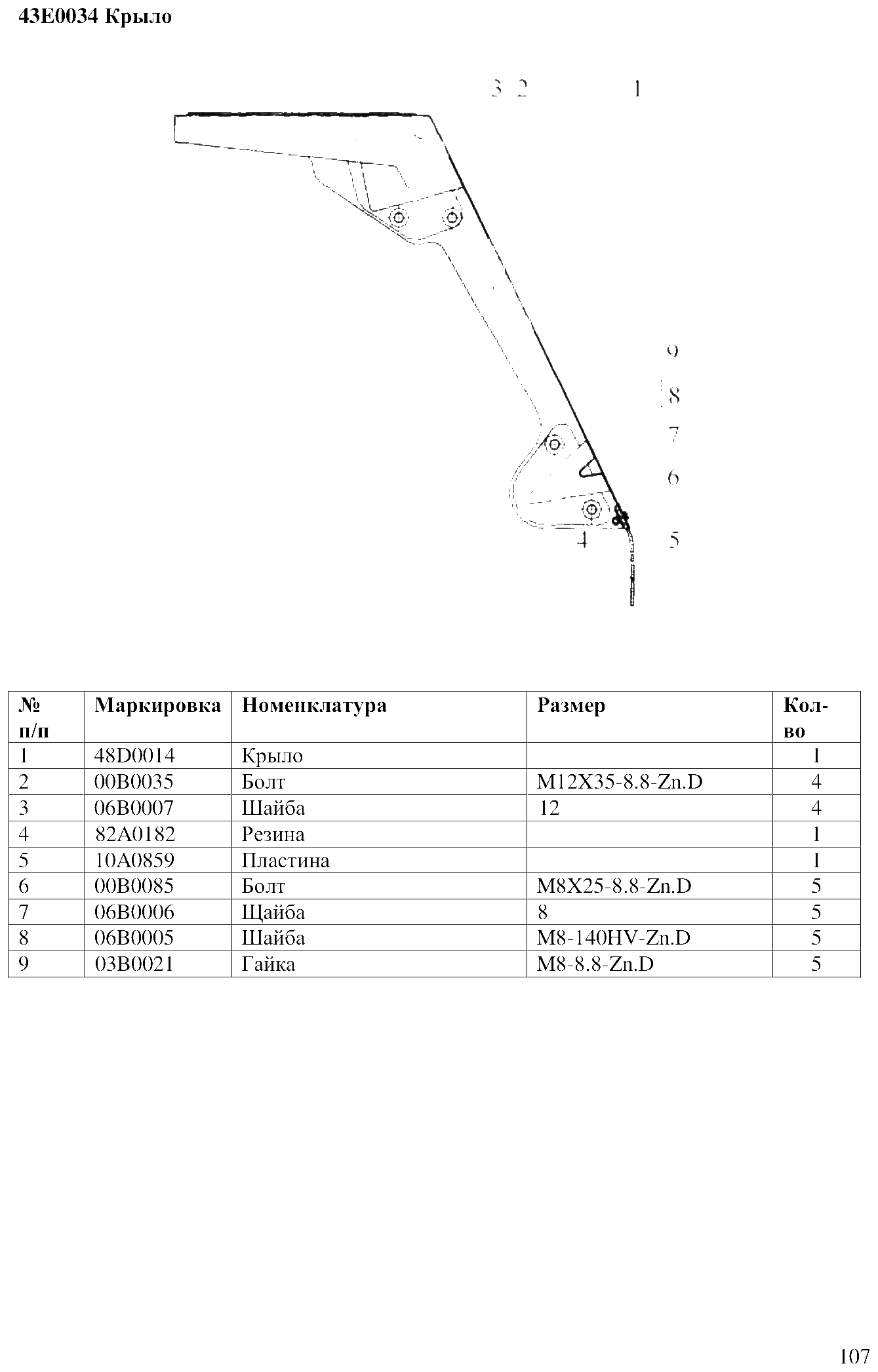

FIG.80 43E0034 Крыло

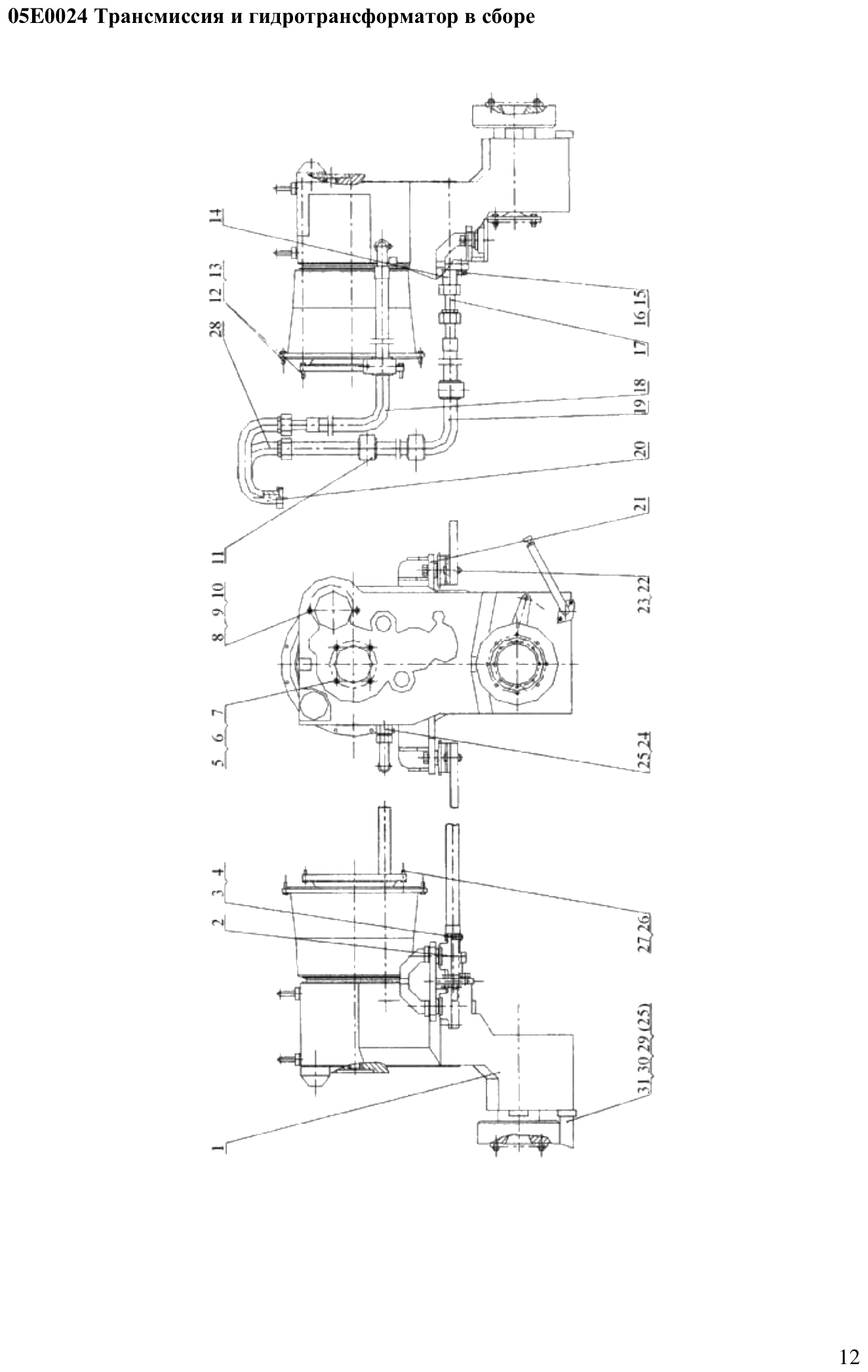

FIG.8 05E0024 Трансмиссия и гидротрансформатор в сборе
FIG.81 43E0036 Крыло
FIG.82 43E0035 Крыло
FIG.83 46E0002 Кресло оператора
FIG.84 26C0005 Лестница в сборе
FIG.85 26C0004 Лестница в сборе

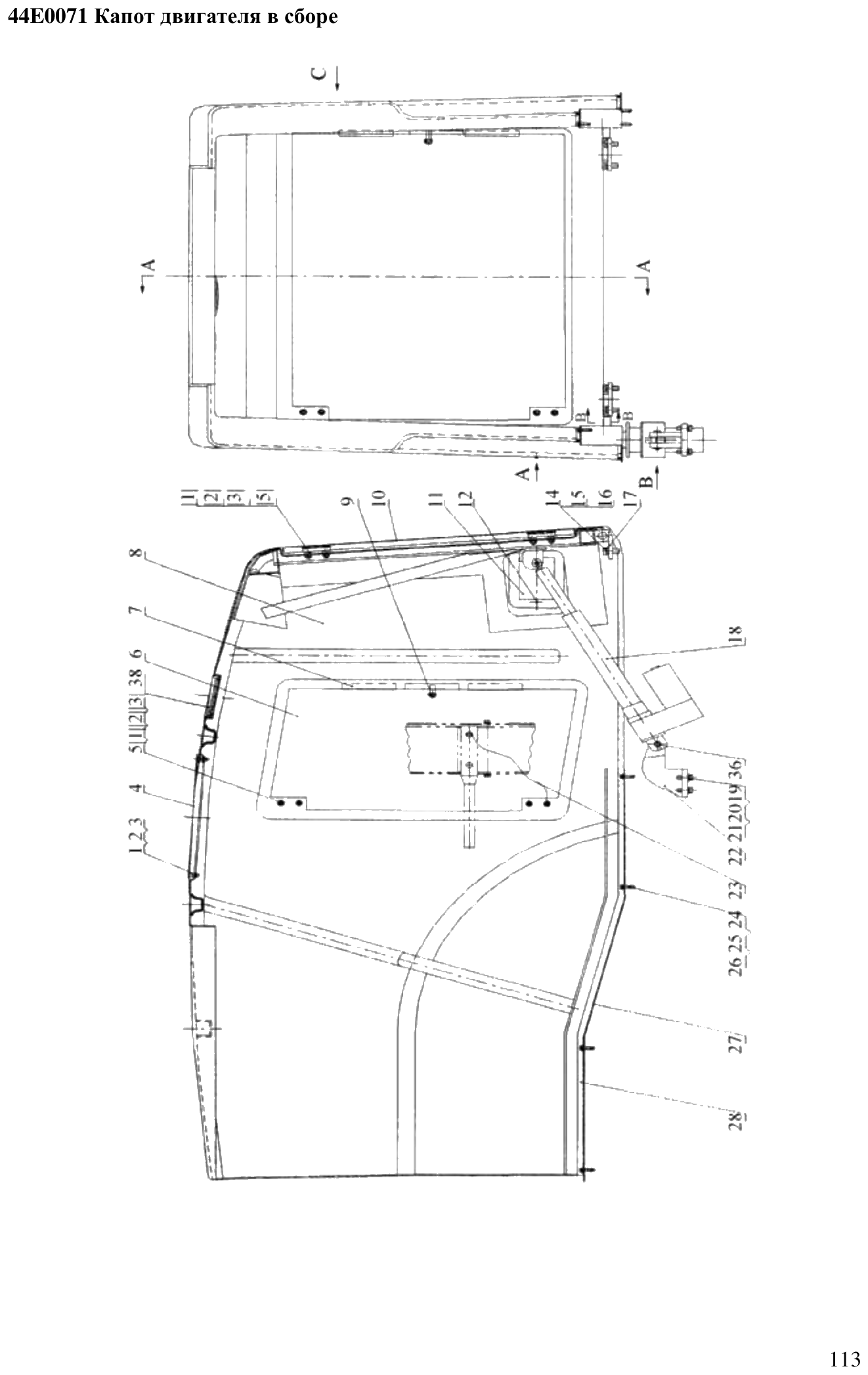

FIG.86 44E0071 Капот двигателя в сборе
FIG.87 41E0030 Зеркало в сборе

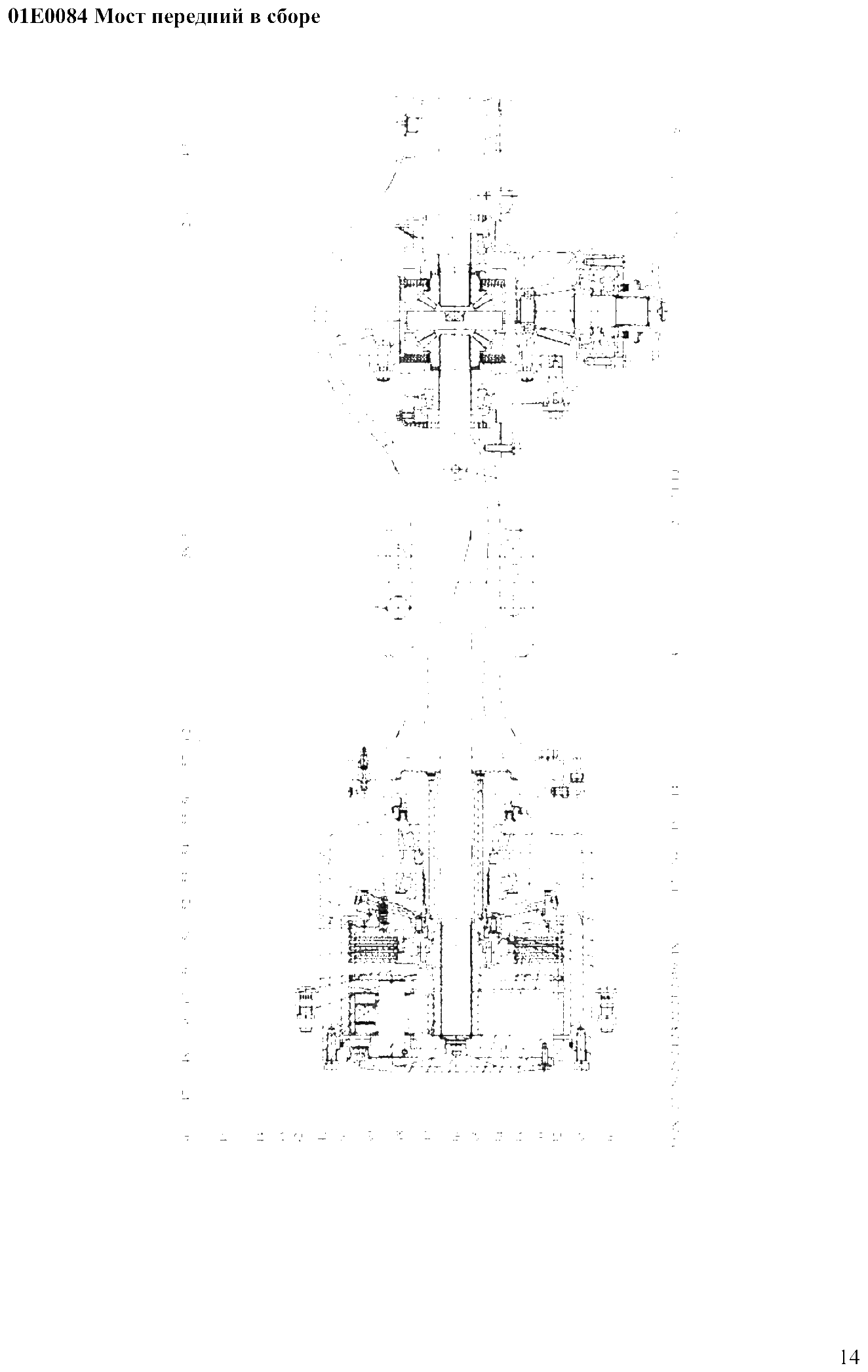

FIG.9 01E0084 Мост передний в сборе
