Выберите узел на взрыв-схеме — внутри пронумерованные детали с артикулами и наличием. Всего схем: 103.

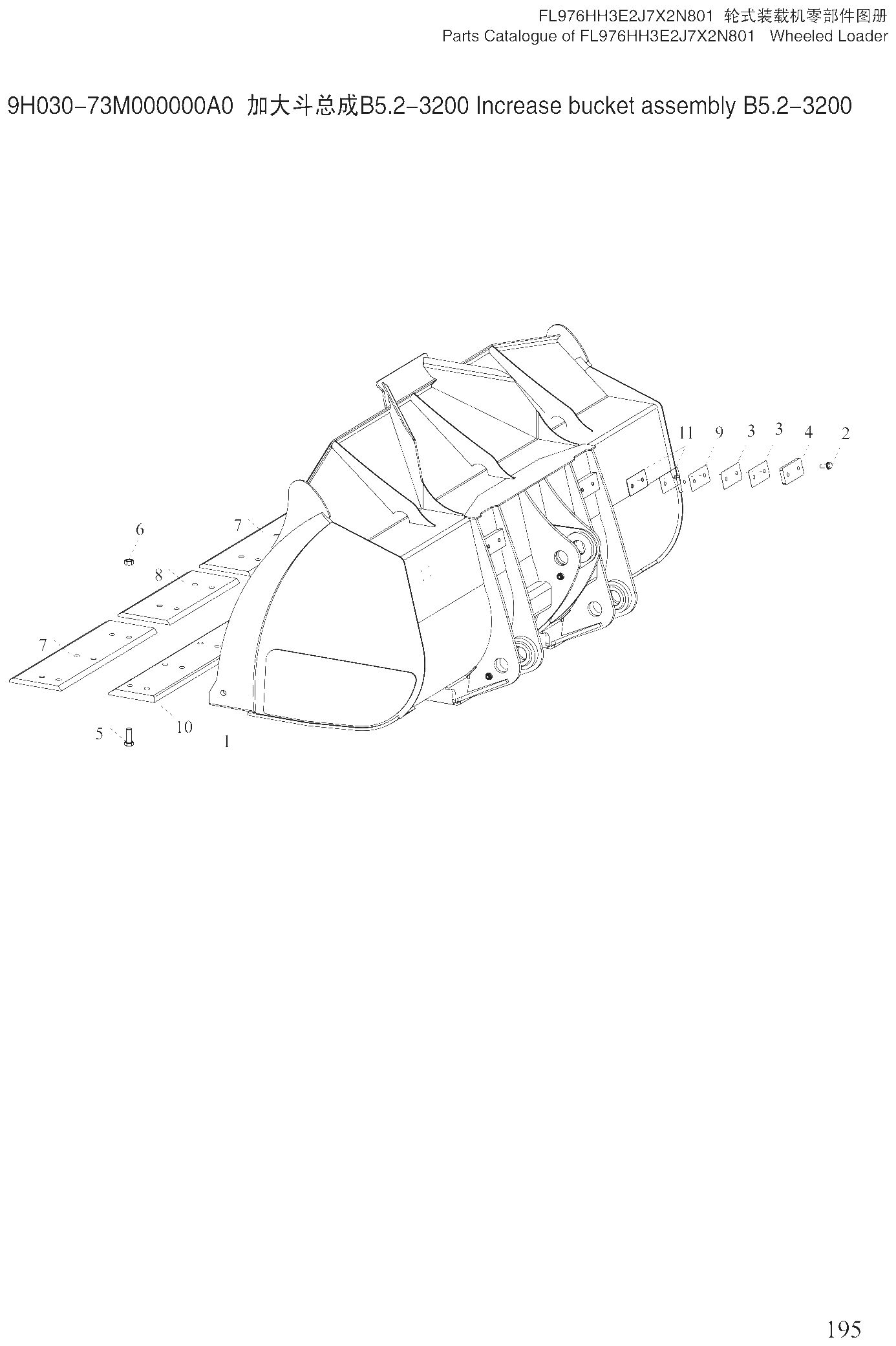

FIG.100 9H030-73M000000A0 加大斗总成B5.2-3200 Increase bucket assembly B5.2-3200

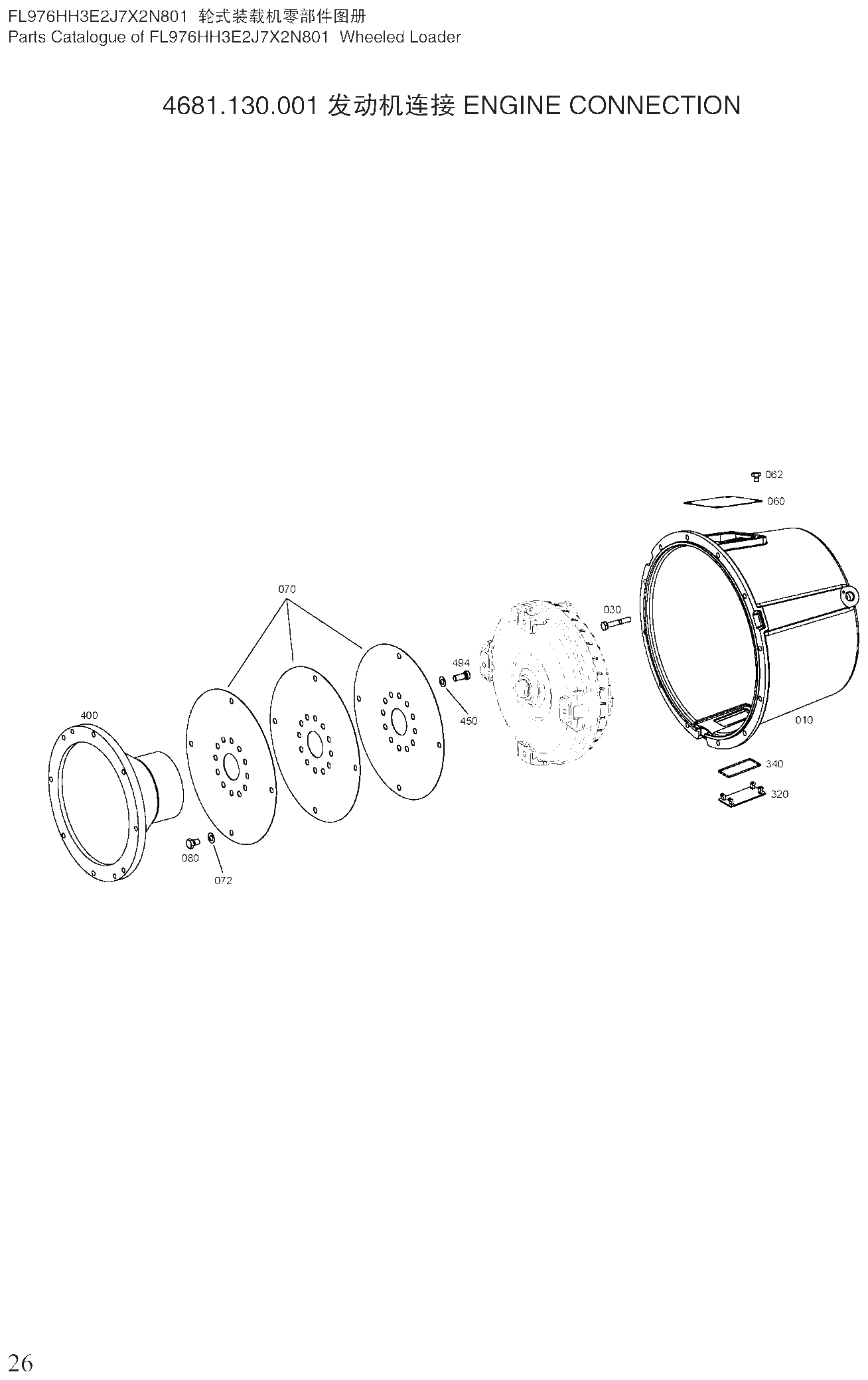

FIG.19 4681.130.001 发动机连接 ENGINE CONNECTION
FIG.1 FL976HH3E2J7X2N801

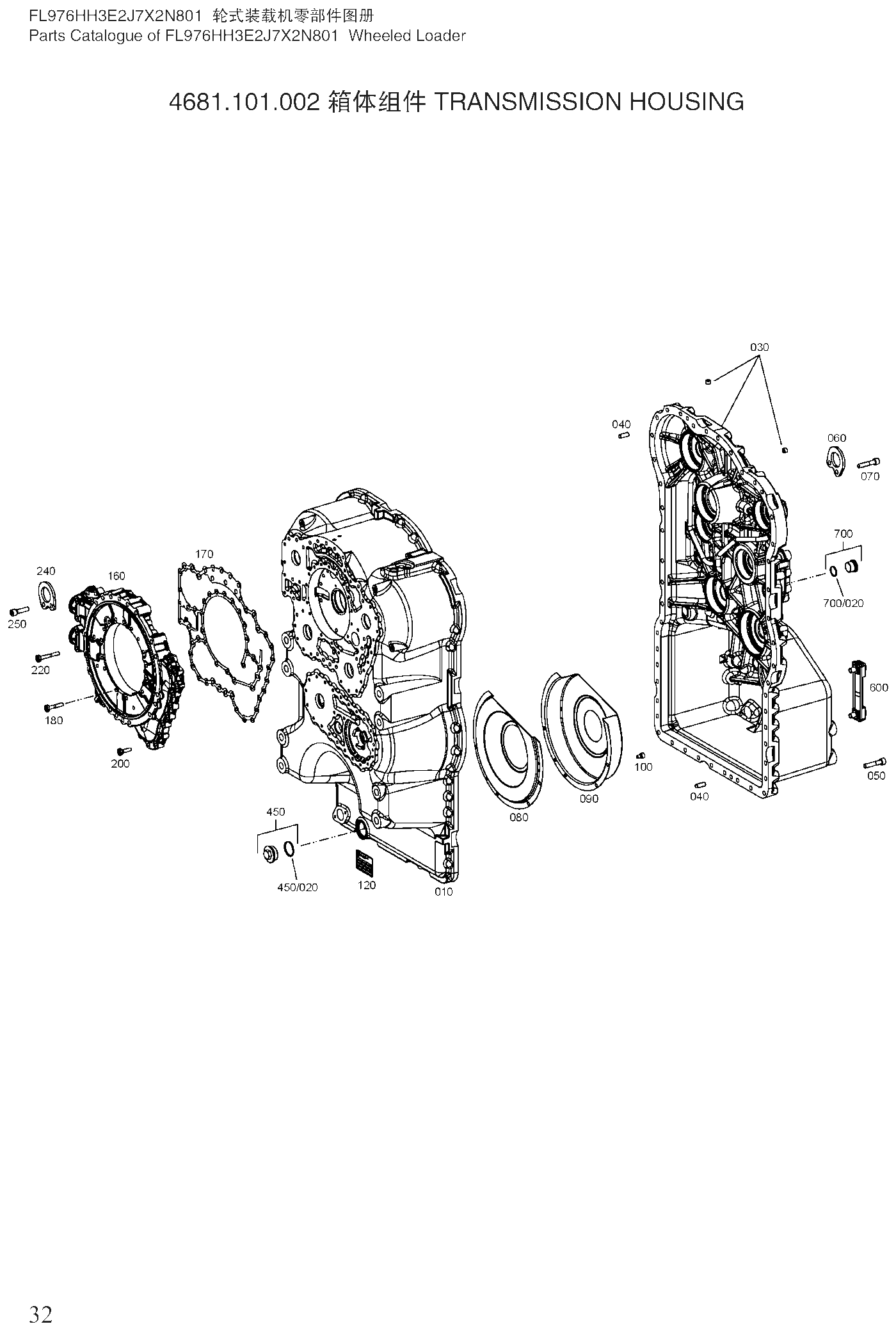

FIG.22 4681.101.002 箱体组件 TRANSMISSION HOUSING

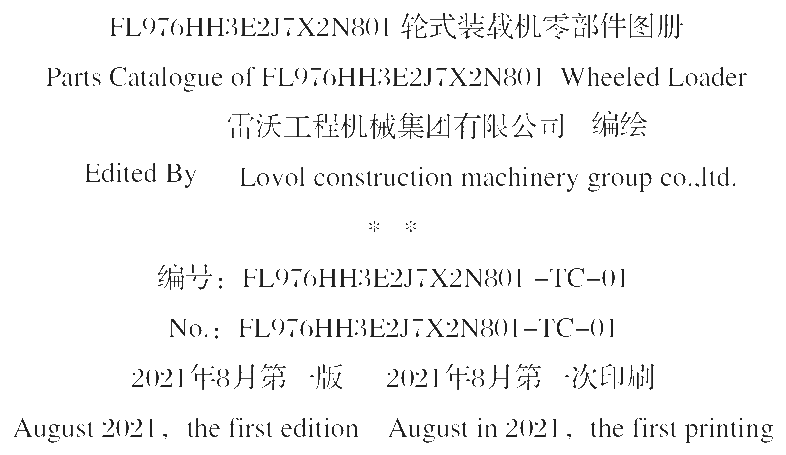

FIG.2 雷沃工程机械集团有限公司

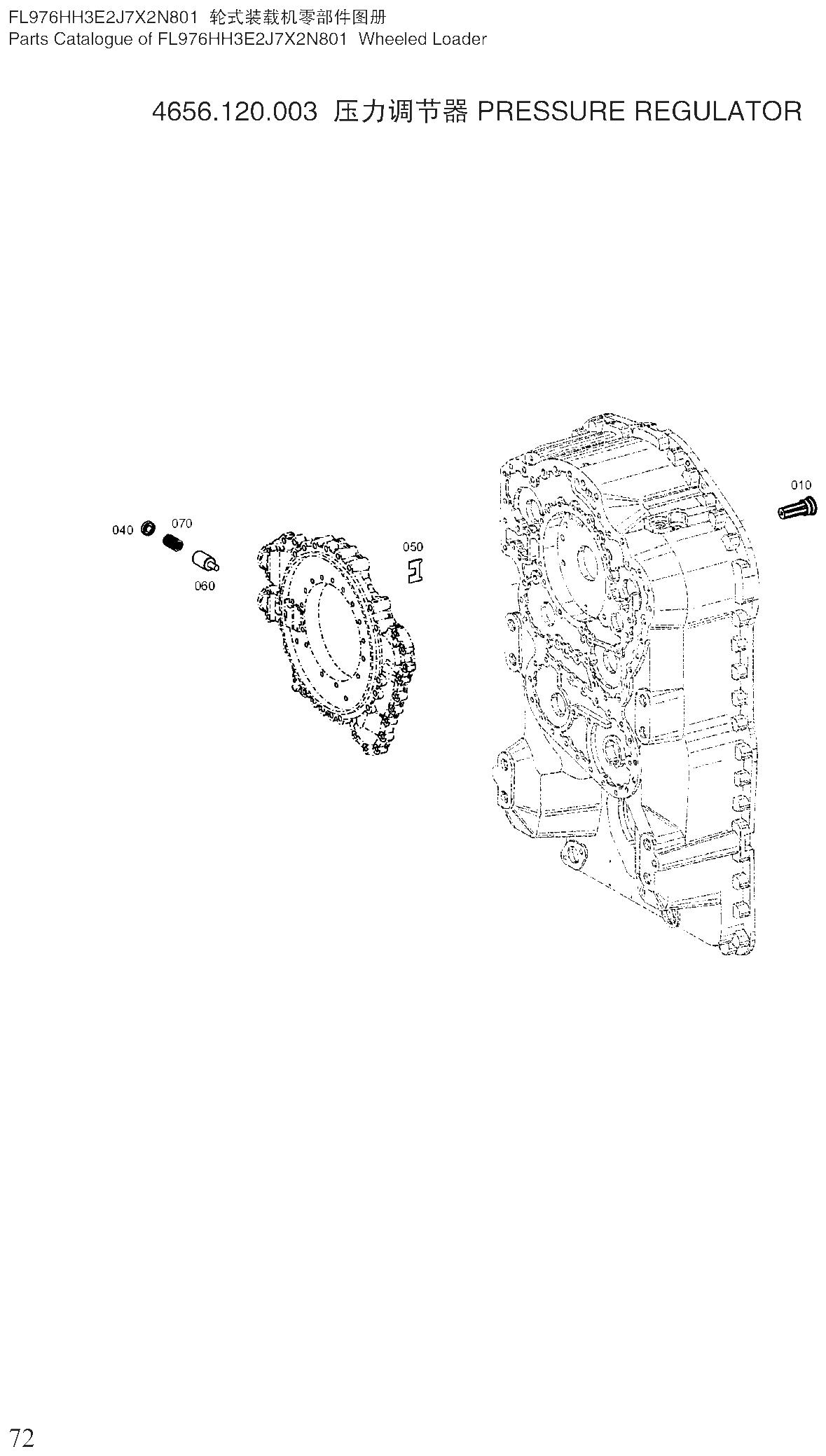

FIG.38 4656.120.003 压力调节器 PRESSURE REGULATOR

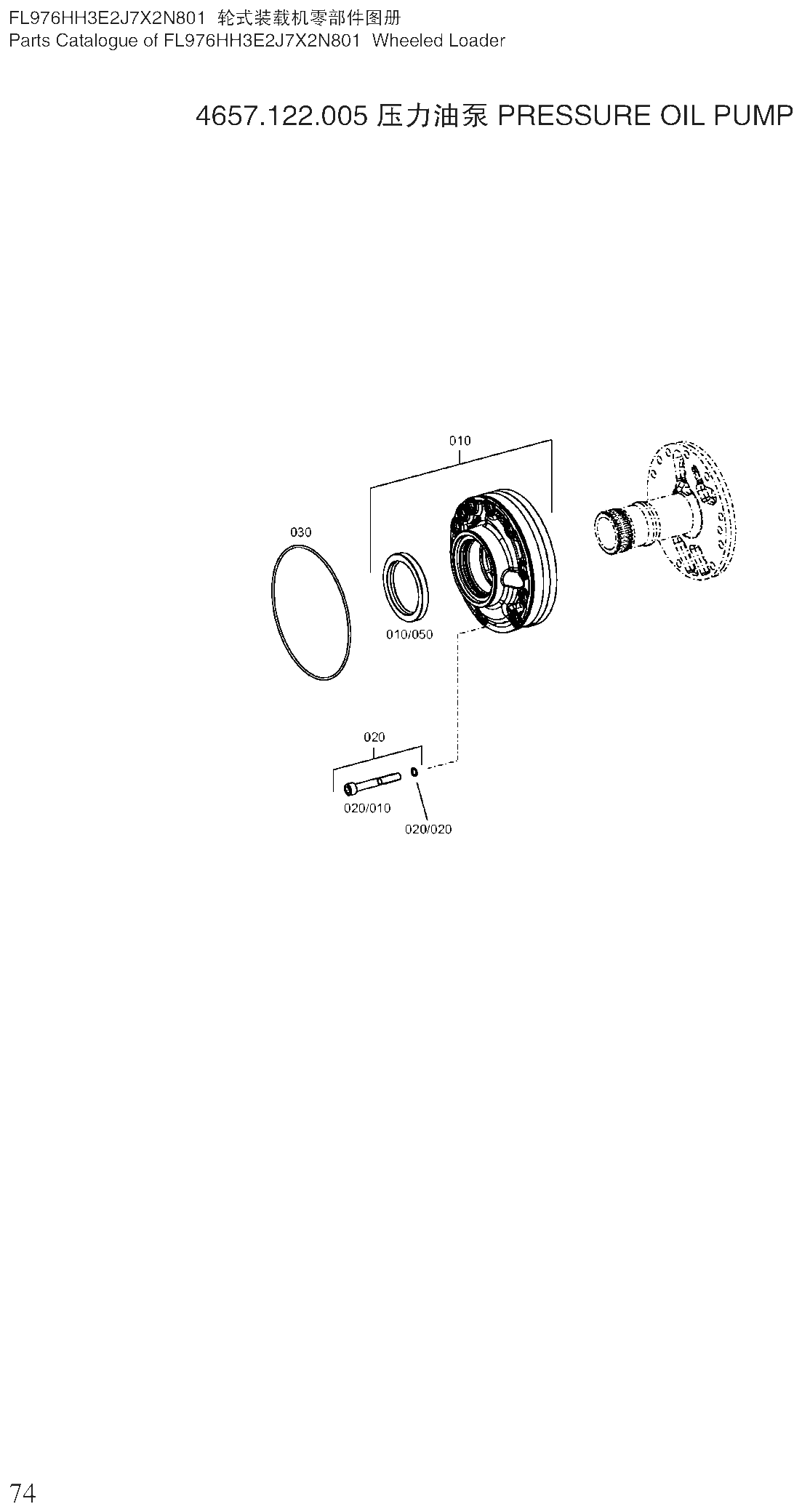

FIG.39 4657.122.005 压力油泵 PRESSURE OIL PUMP

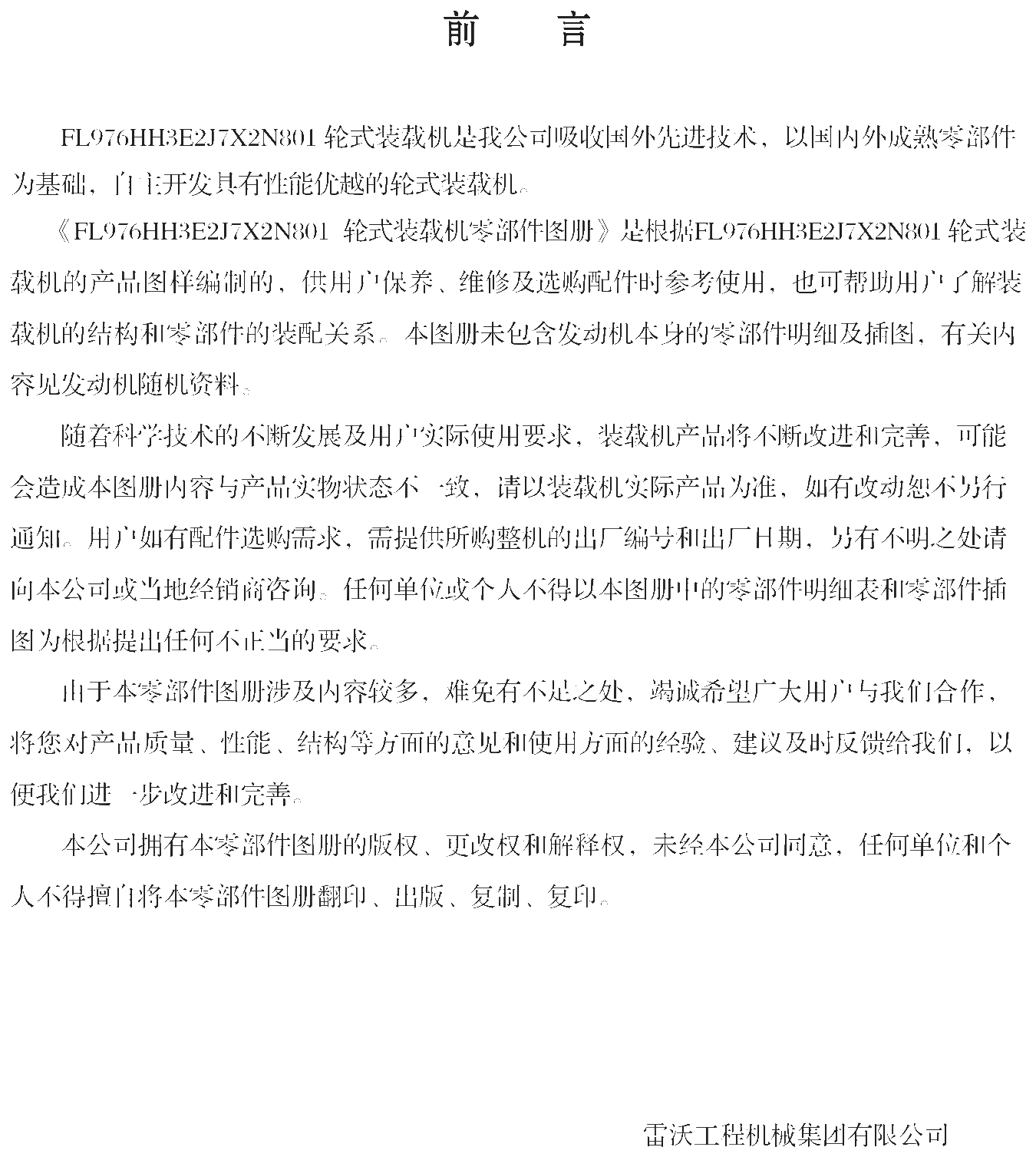

FIG.3 FL976HH3E2J7X2N801 轮式装载机是我公司吸收国外先进技术，以国内外成熟零部件

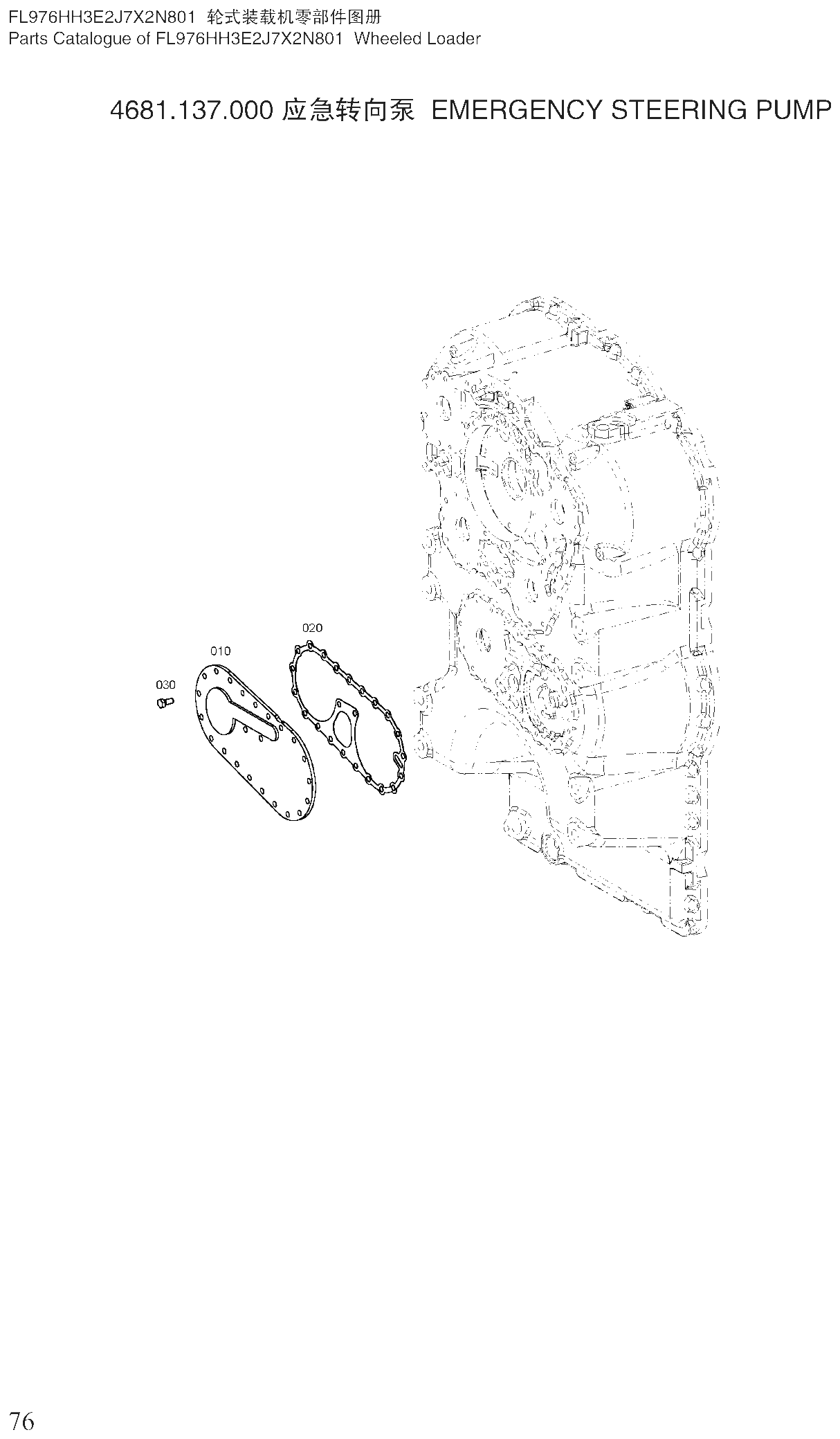

FIG.40 4681.137.000 应急转向泵 EMERGENCY STEERING PUMP

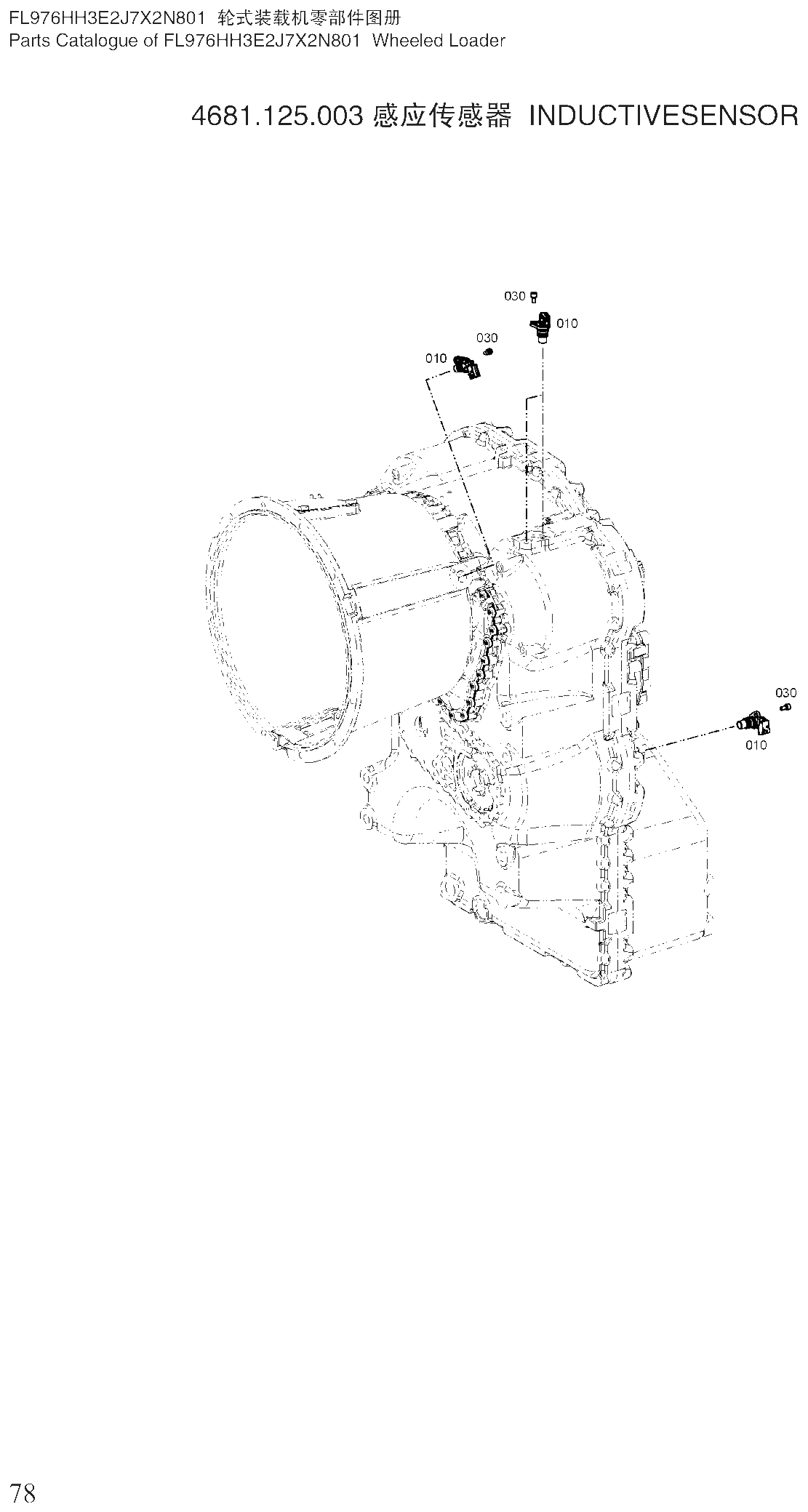

FIG.41 4681.125.003 感应传感器 INDUCTIVESENSOR

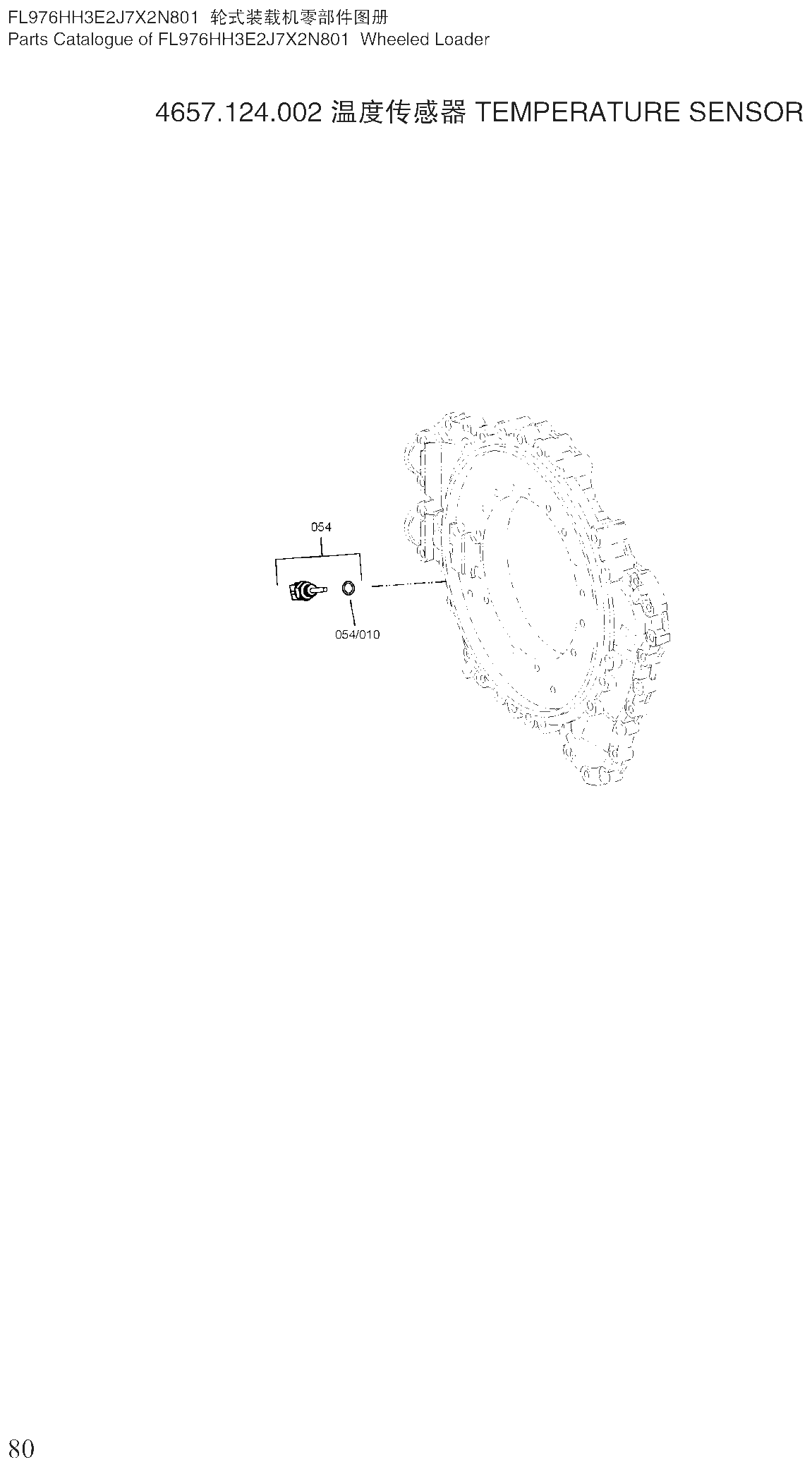

FIG.42 4657.124.002 温度传感器 TEMPERATURE SENSOR

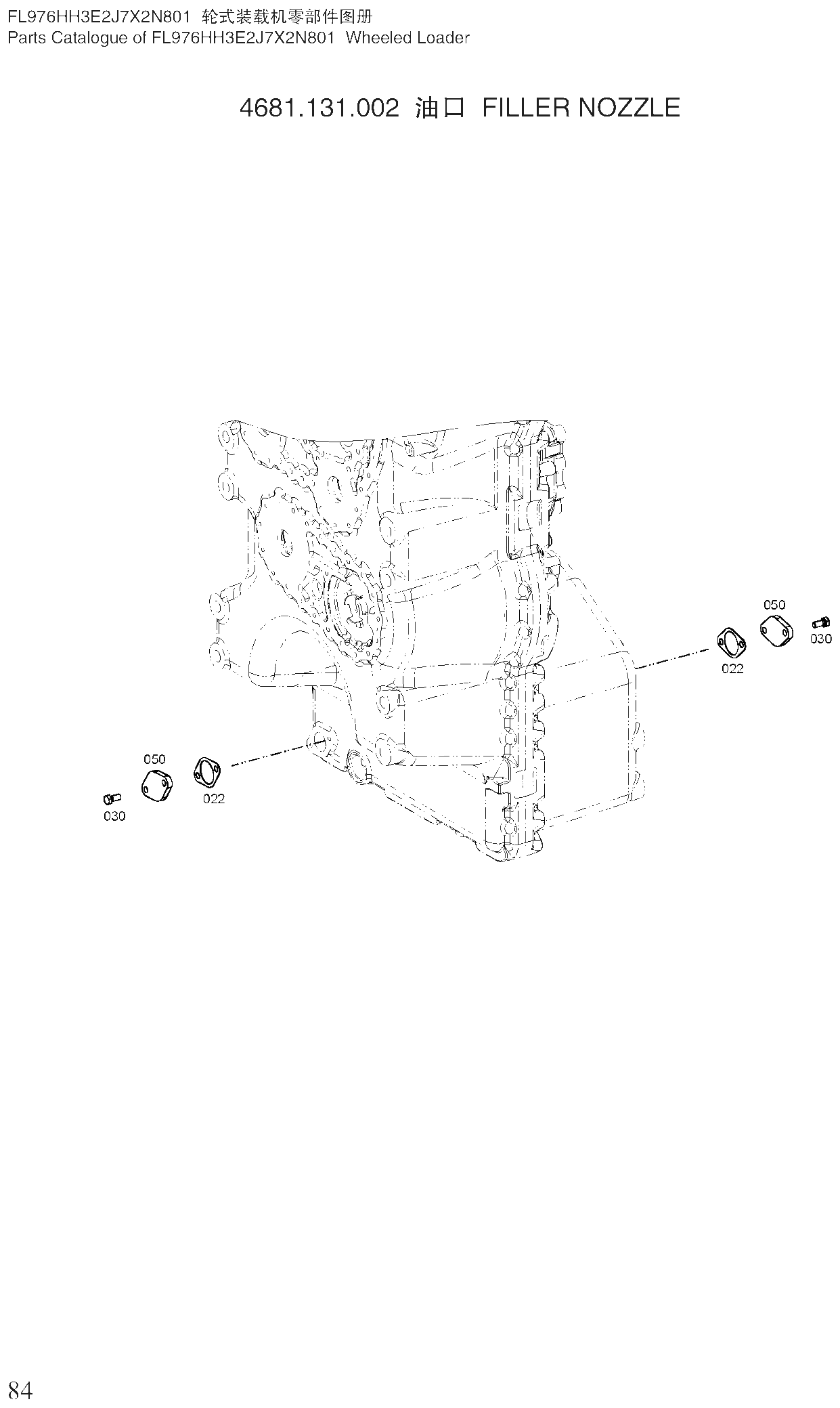

FIG.44 4681.131.002 油口 FILLER NOZZLE

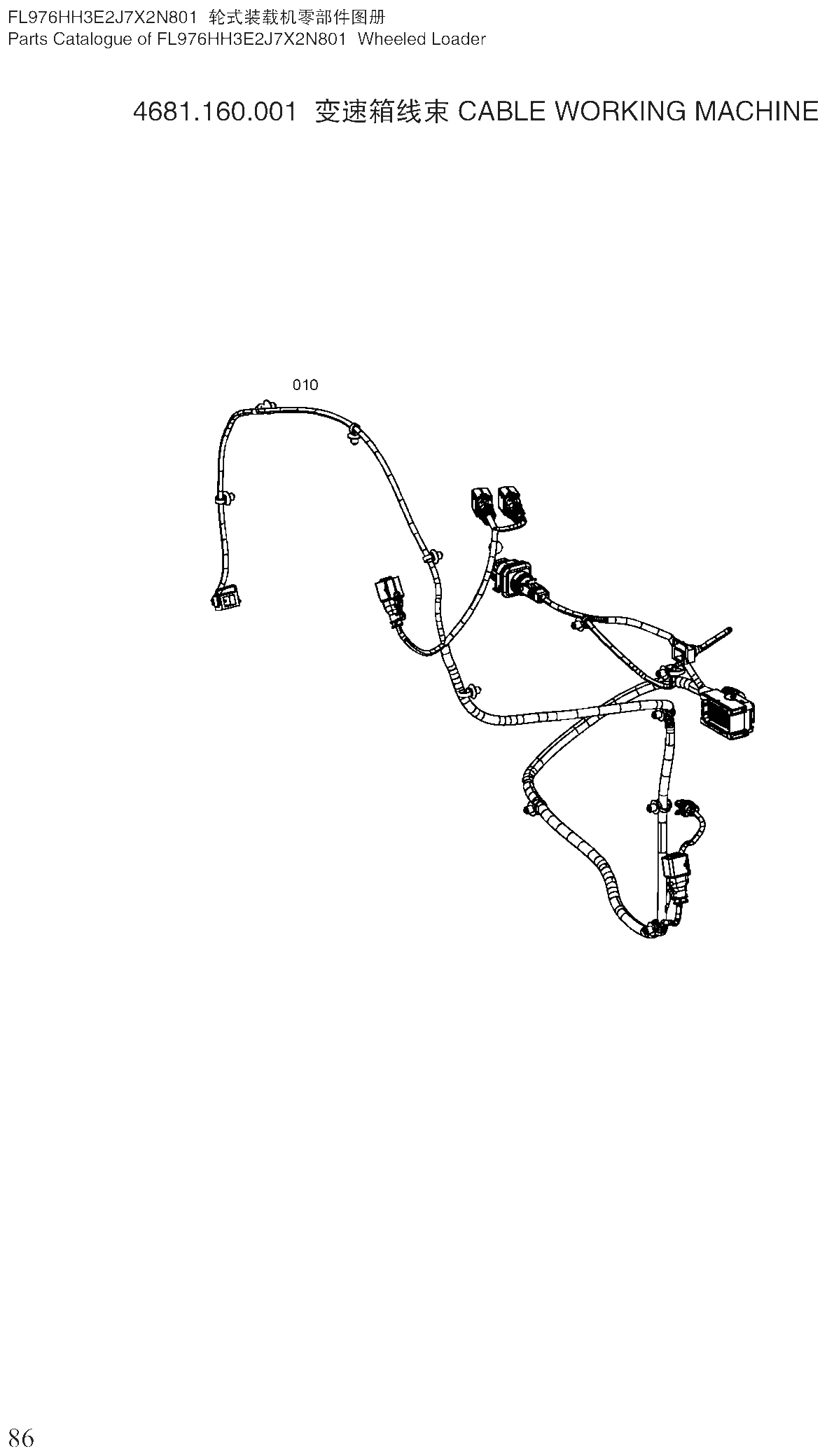

FIG.45 4681.160.001 变速箱线束 CABLE WORKING MACHINE

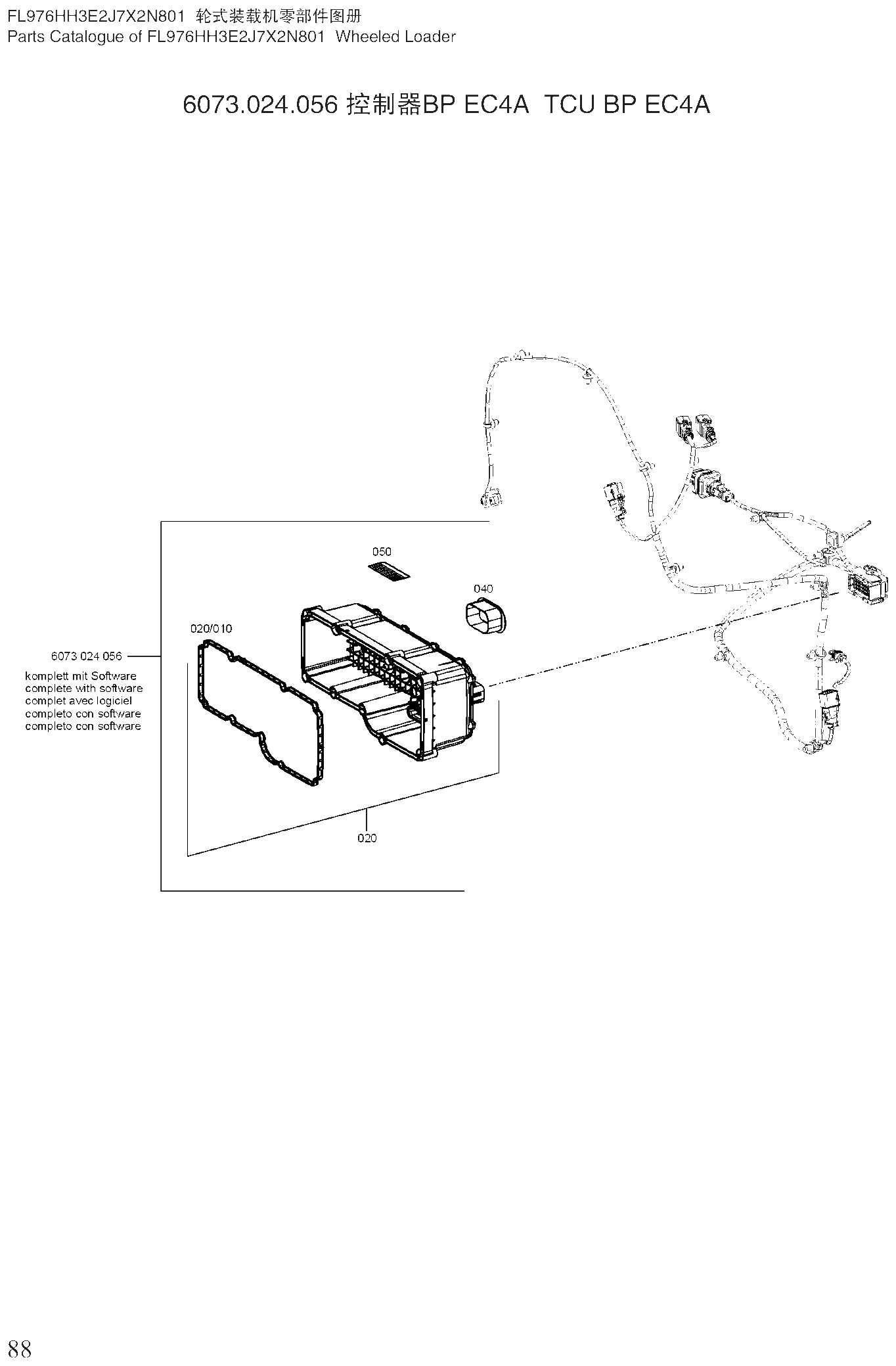

FIG.46 6073.024.056 控制器BP EC4A TCU BP EC4A

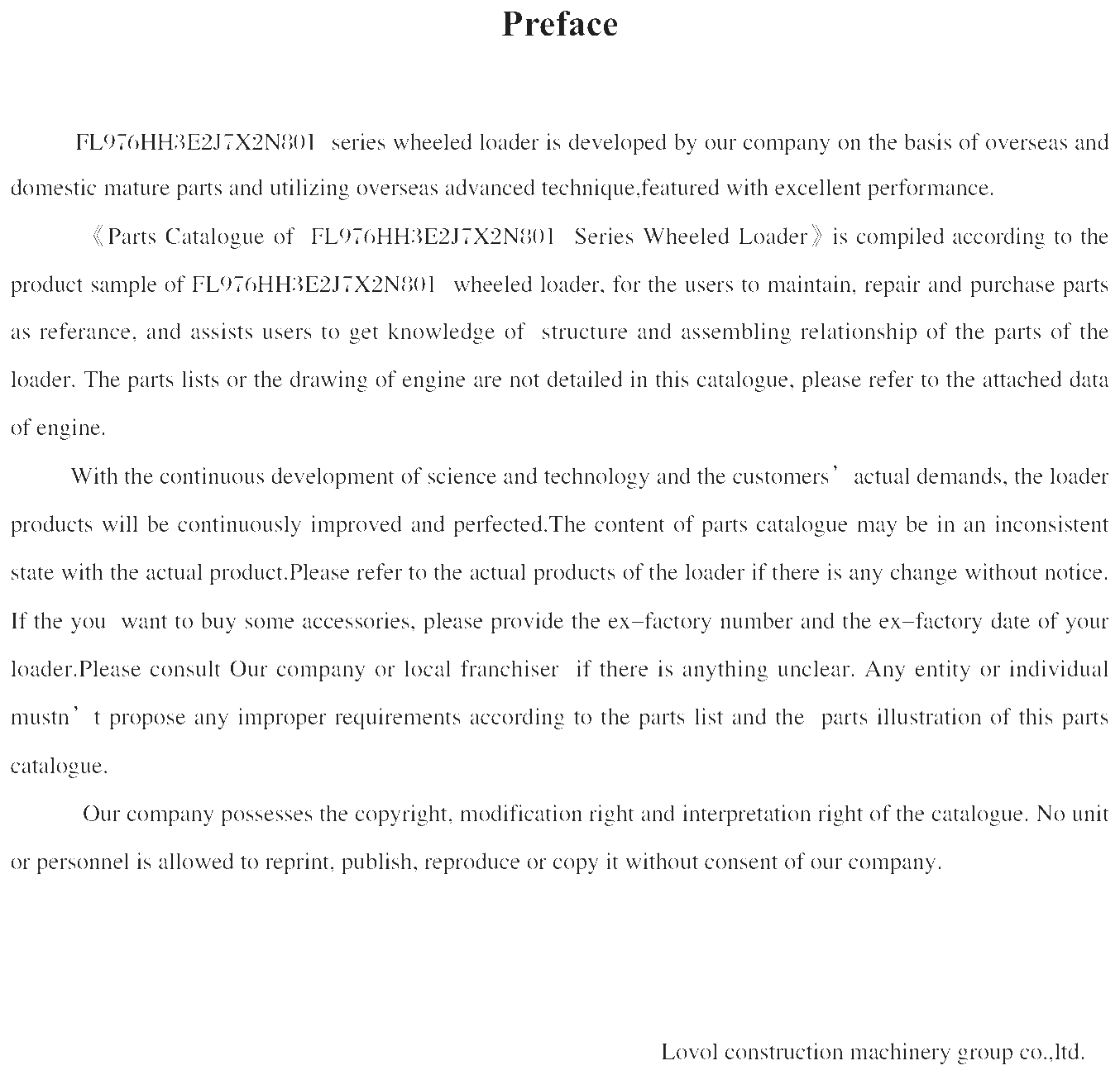

FIG.4 Preface

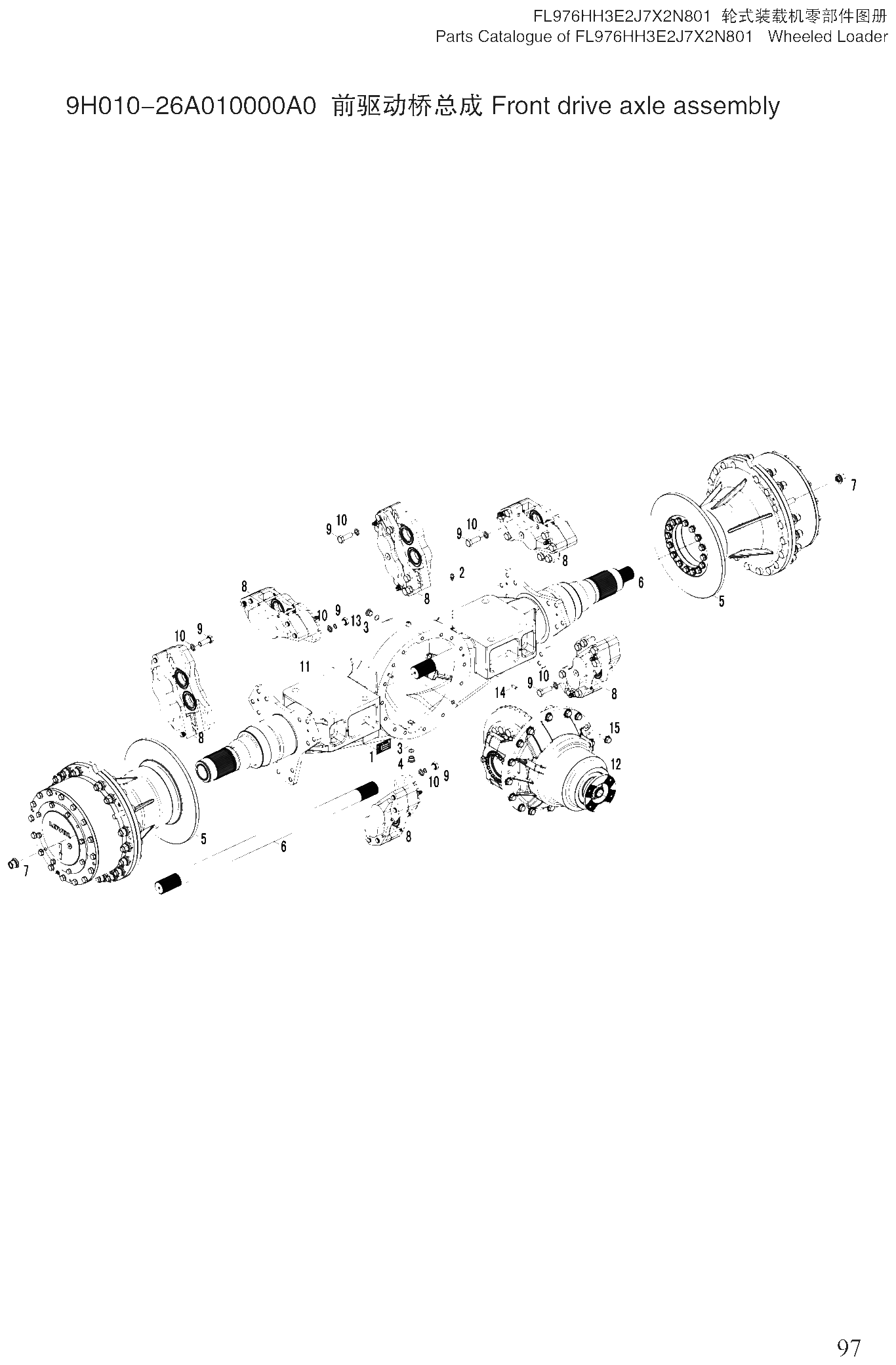

FIG.50 9H010-26A010000A0 前驱动桥总成 Front drive axle assembly

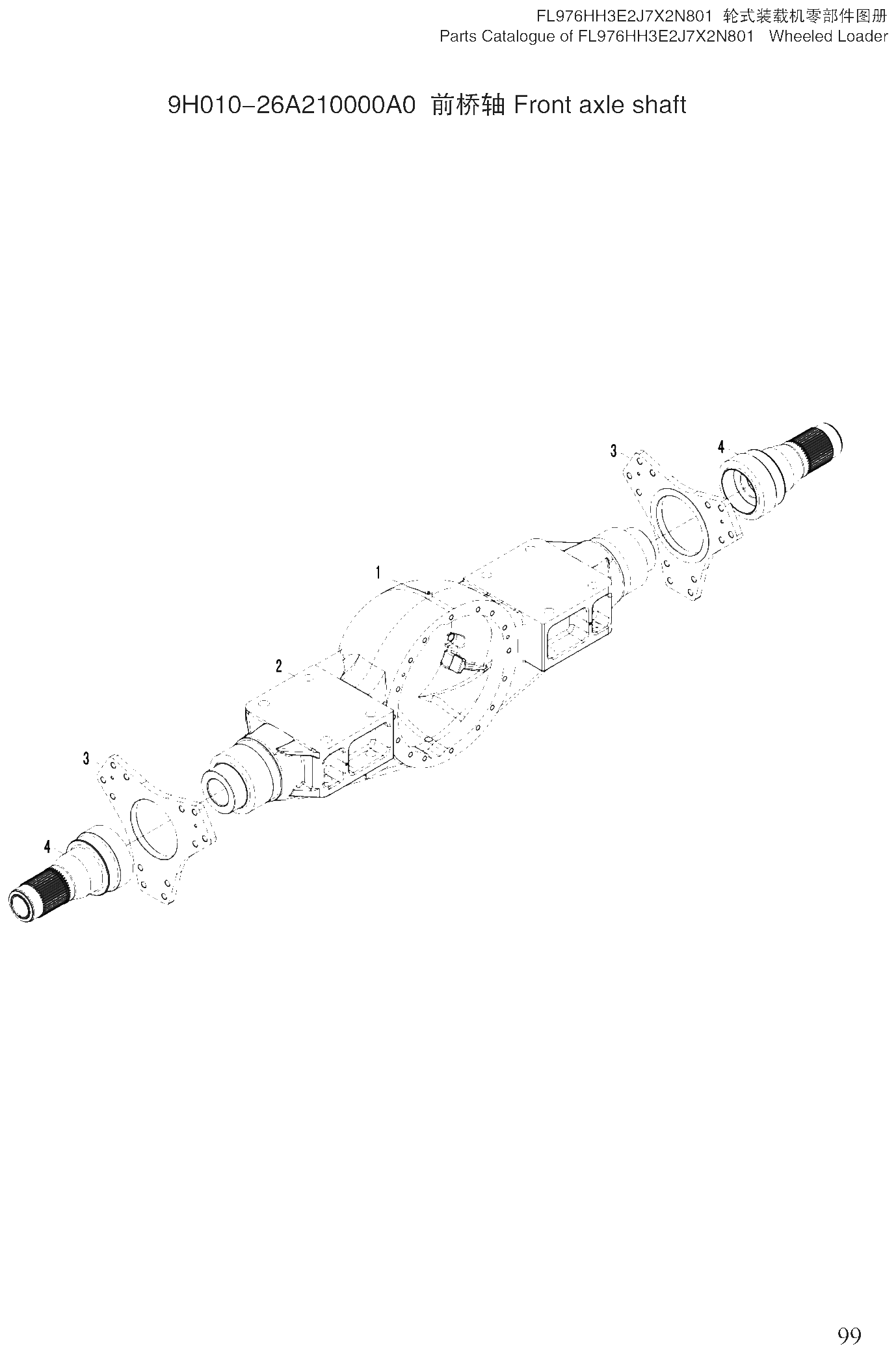

FIG.51 9H010-26A210000A0 前桥轴 Front axle shaft

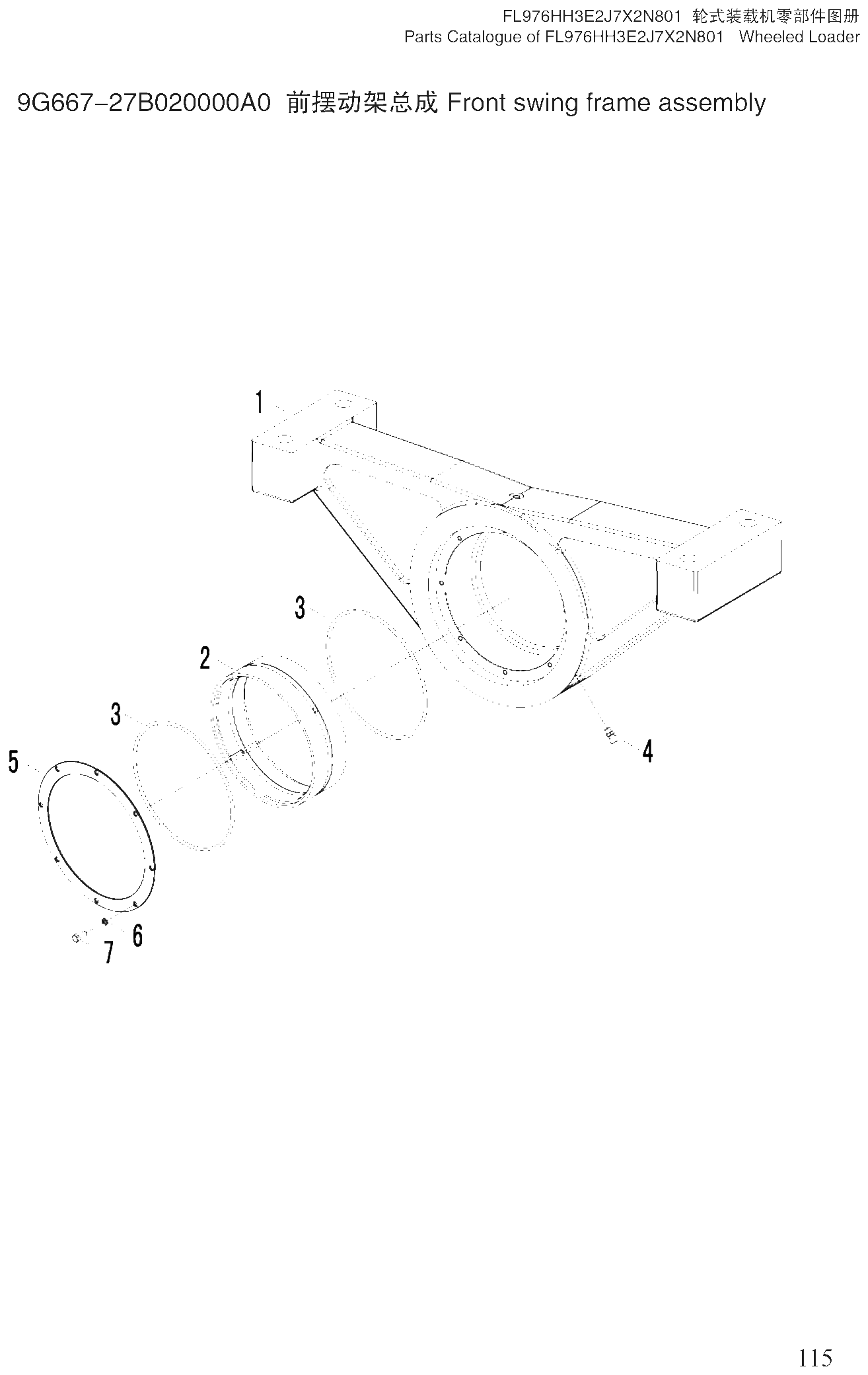

FIG.59 9G667-27B020000A0 前摆动架总成 Front swing frame assembly

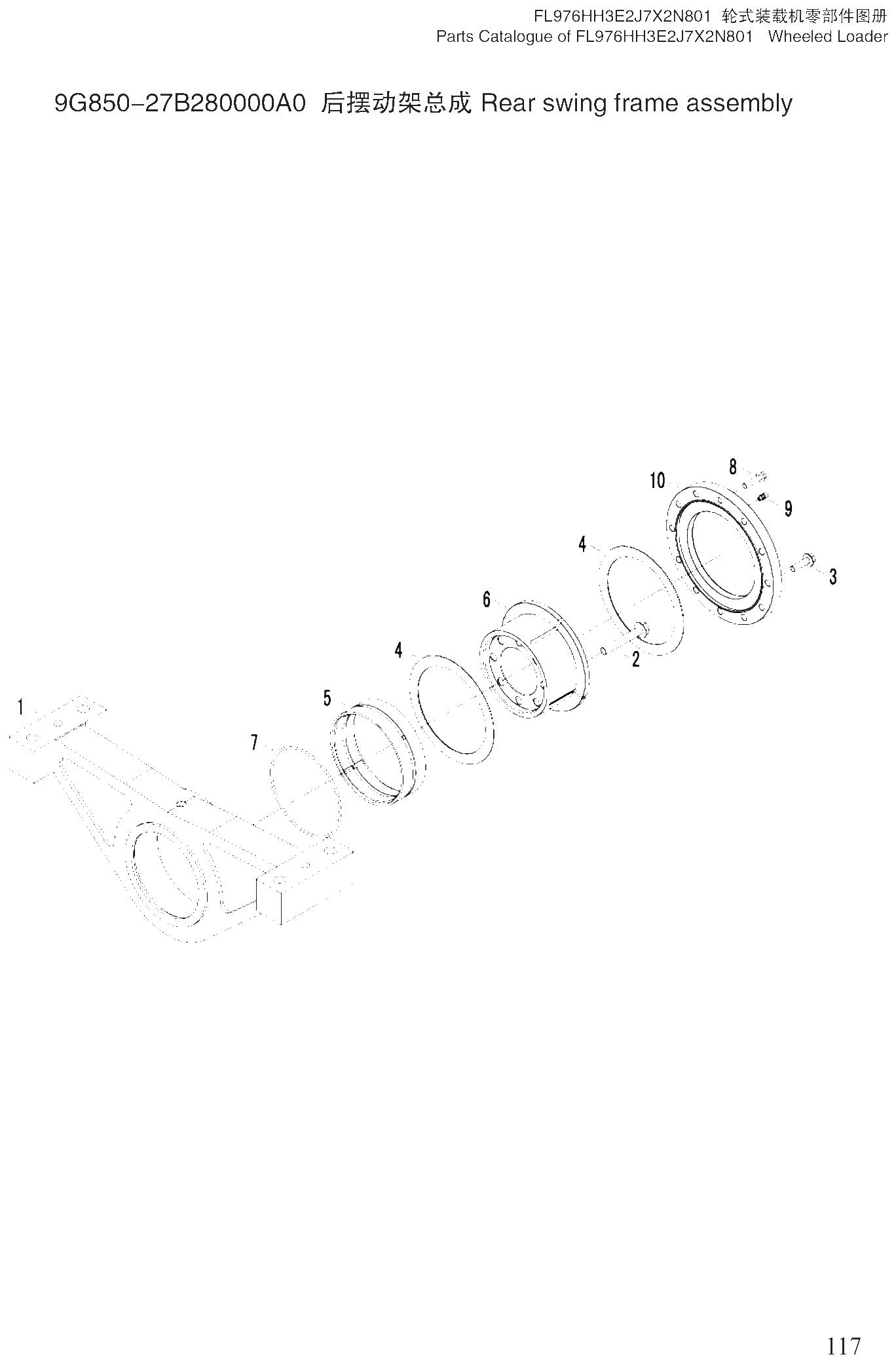

FIG.60 9G850-27B280000A0 后摆动架总成 Rear swing frame assembly

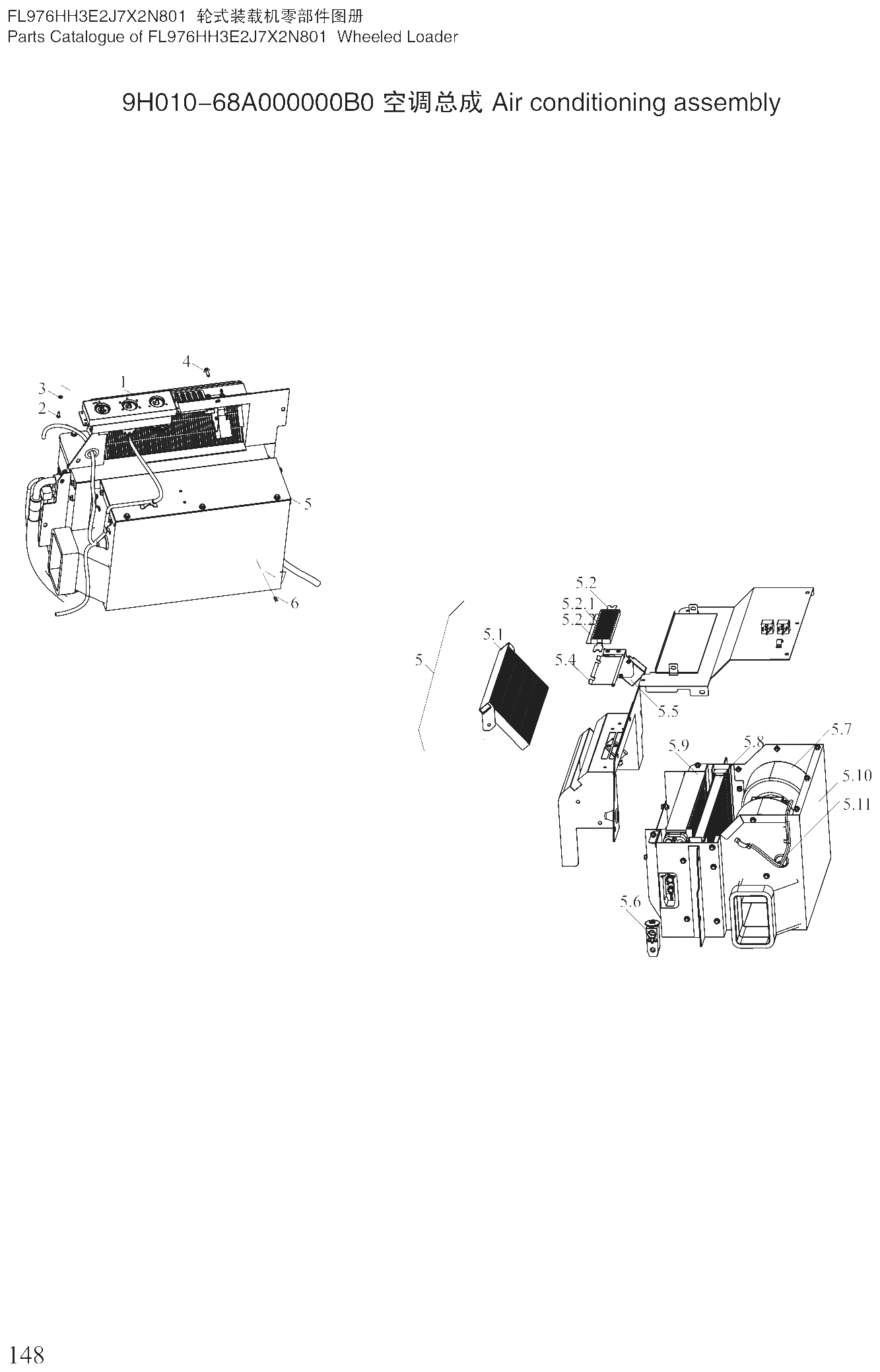

FIG.78 9H010-68A000000B0 空调总成 Air conditioning assembly

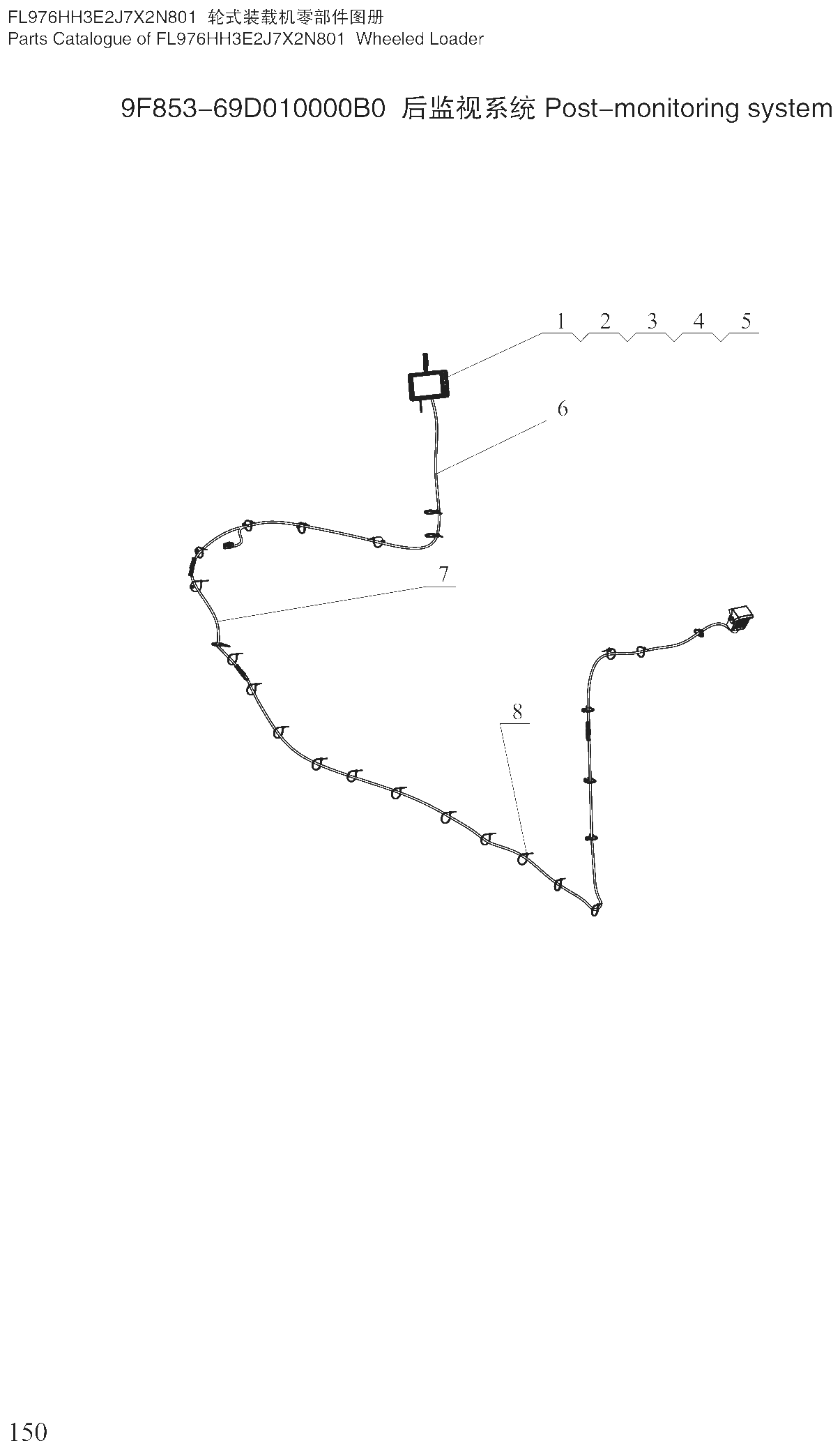

FIG.79 9F853-69D010000B0 后监视系统 Post-monitoring system

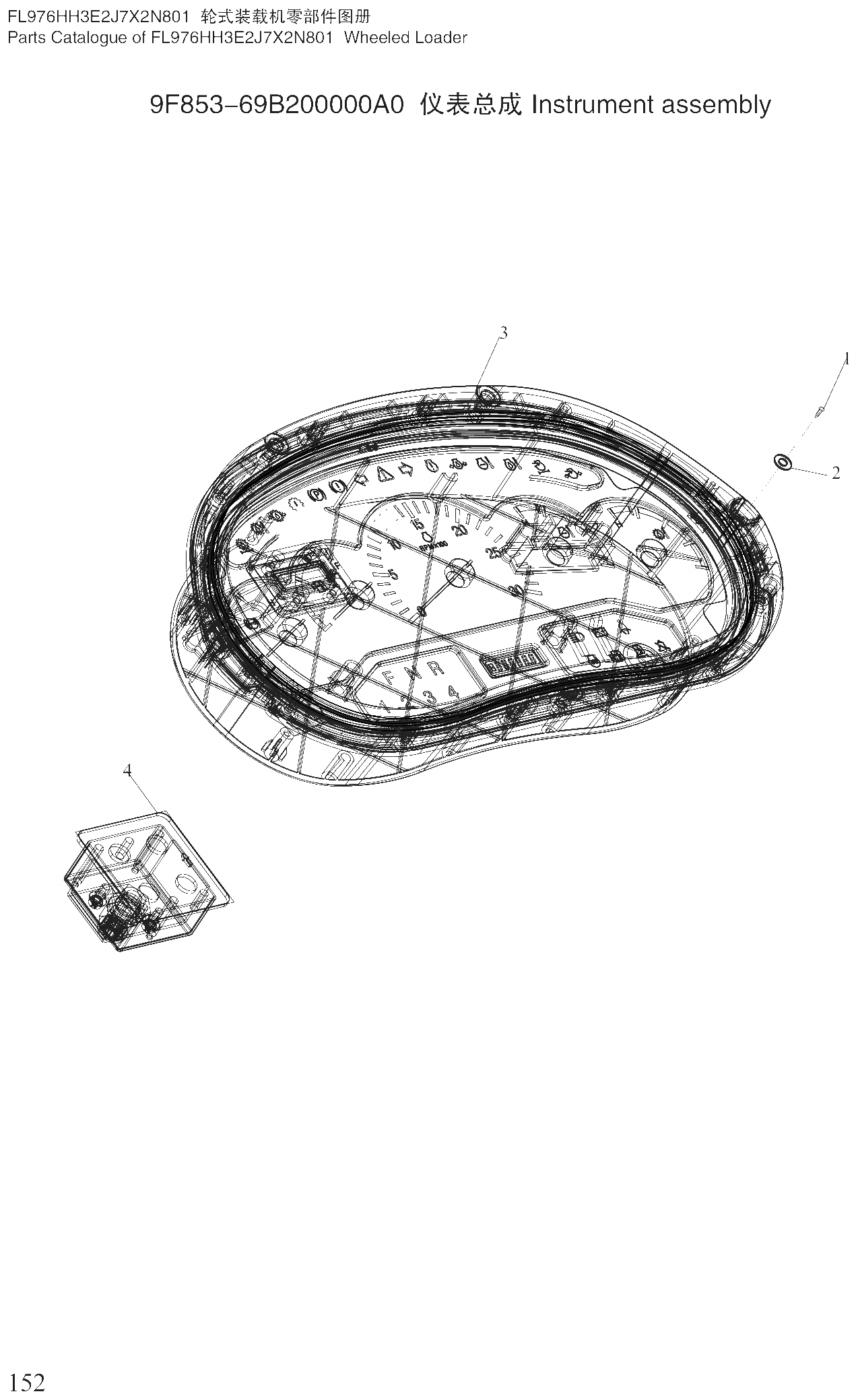

FIG.80 9F853-69B200000A0 仪表总成 Instrument assembly

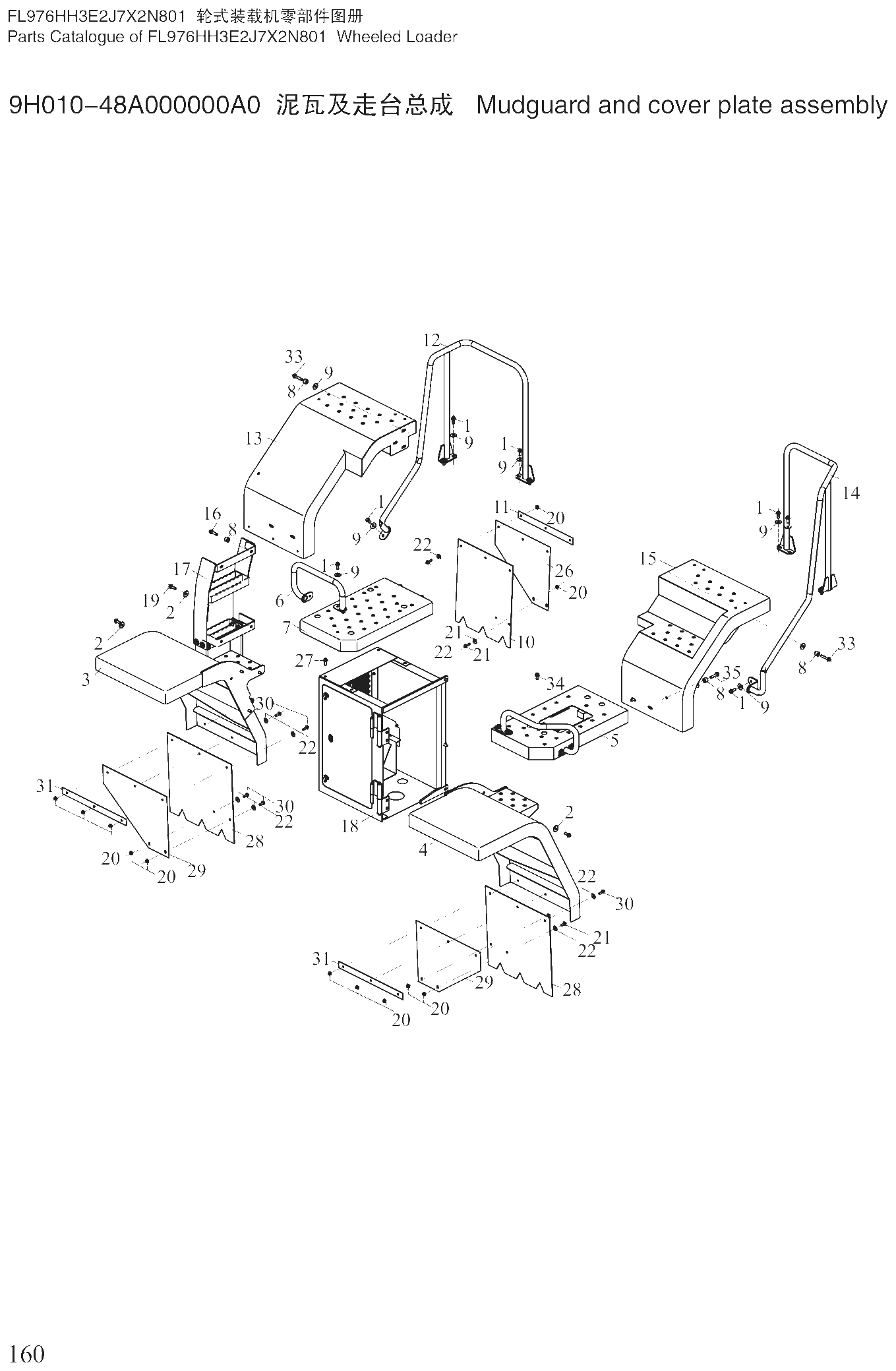

FIG.84 9H010-48A000000A0 泥瓦及走台总成 Mudguard and cover plate assembly

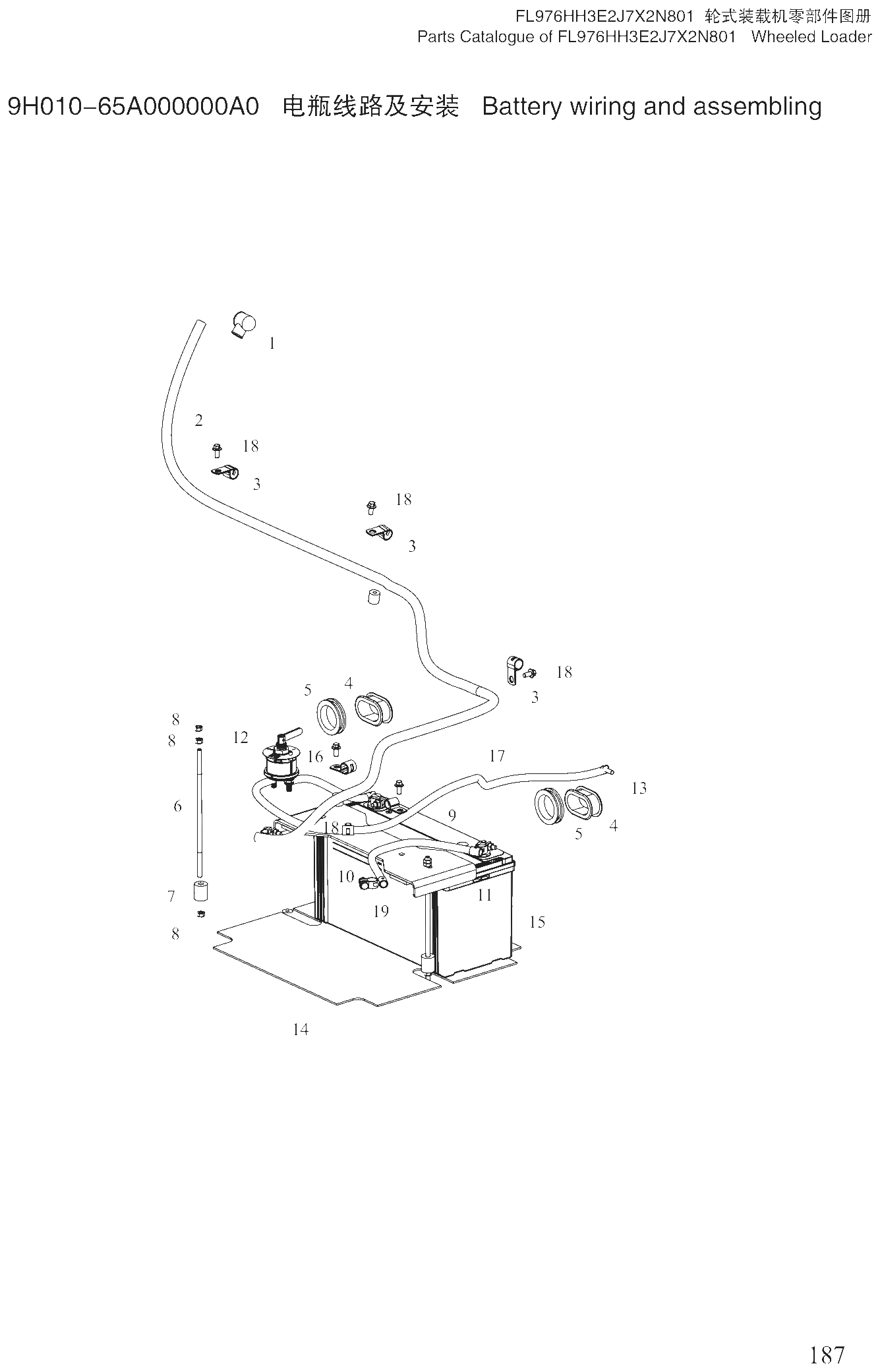

FIG.96 9H010-65A000000A0 电瓶线路及安装 Battery wiring and assembling

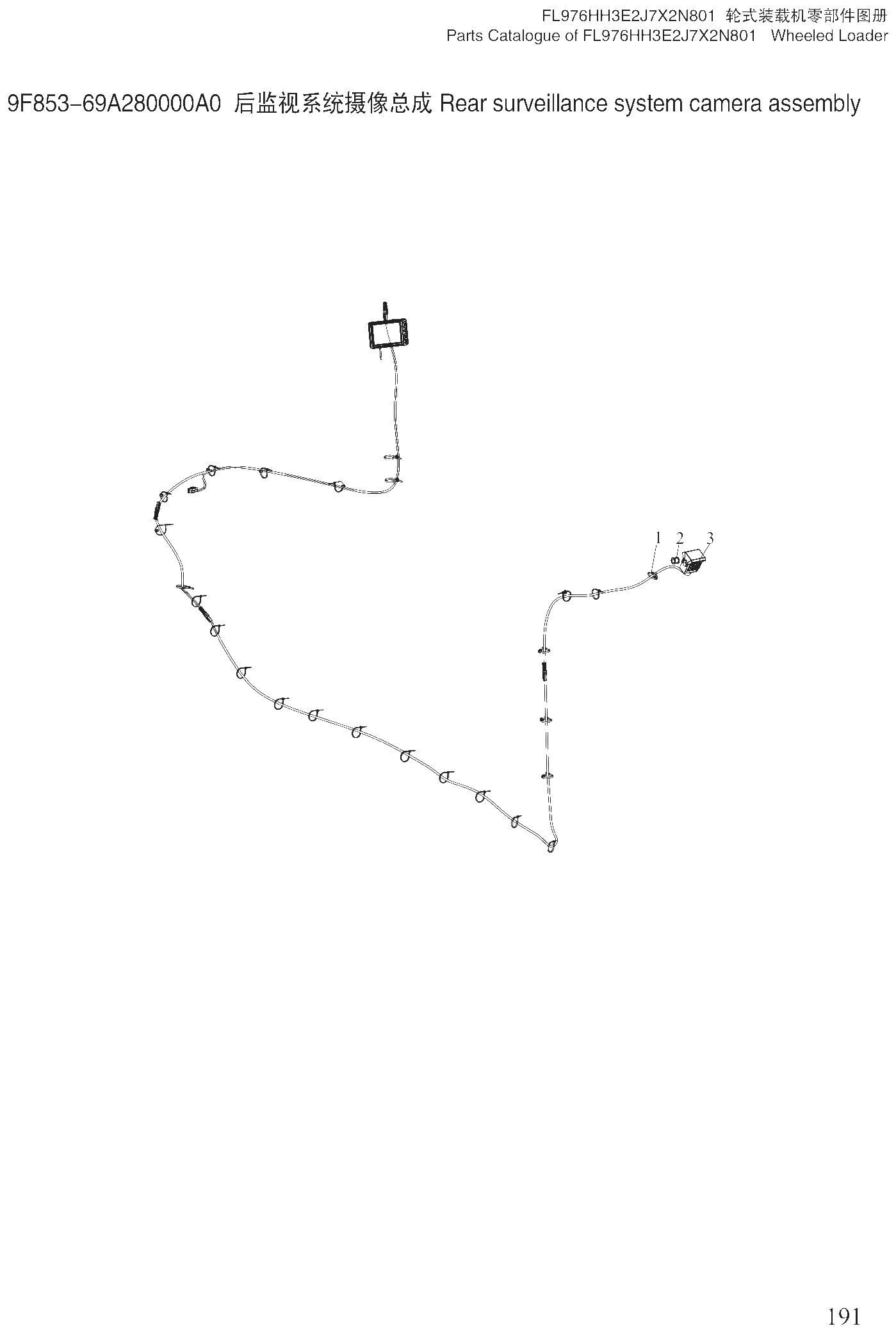

FIG.98 9F853-69A280000A0 后监视系统摄像总成 Rear surveillance system camera assembly

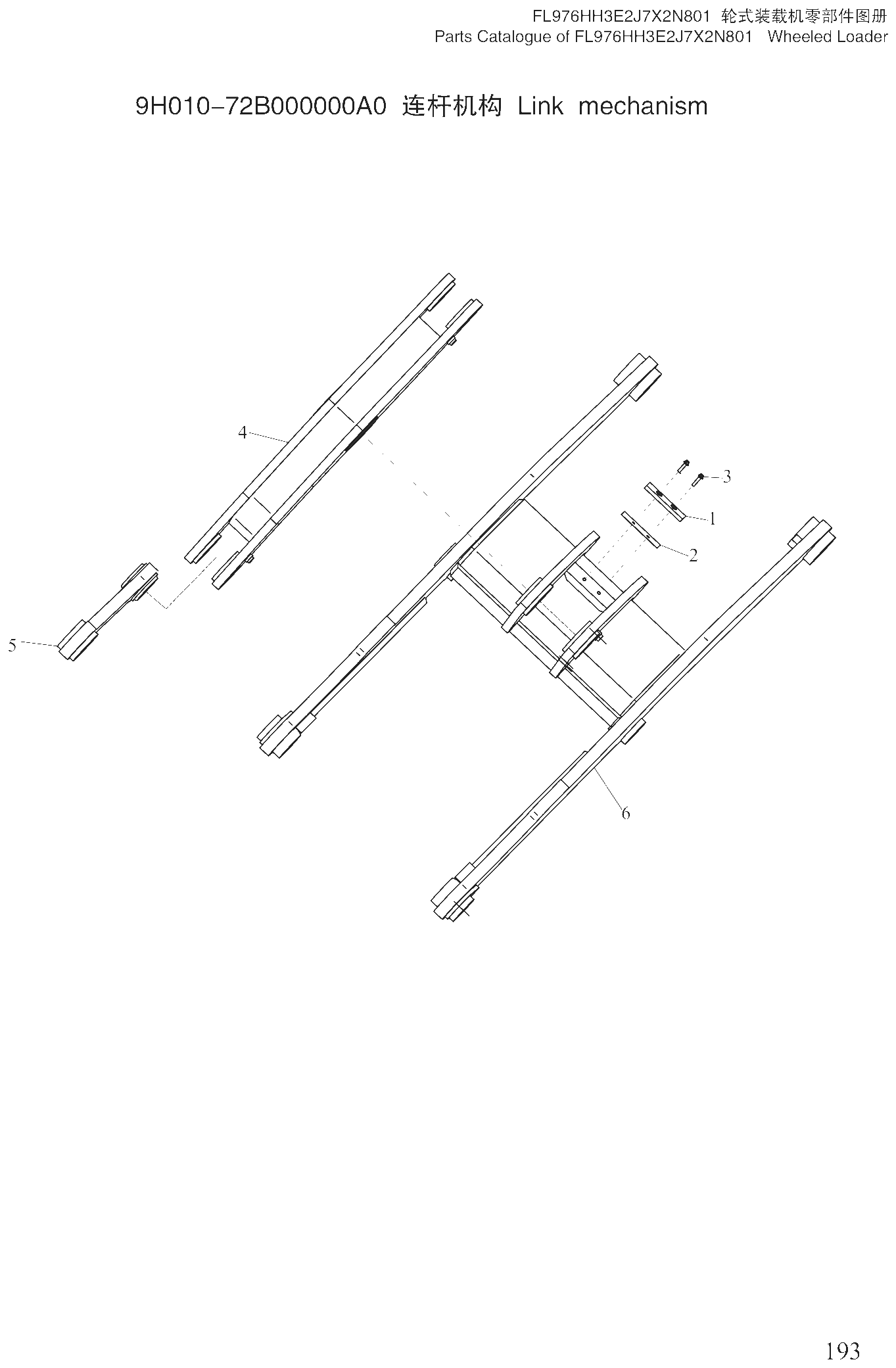

FIG.99 9H010-72B000000A0 连杆机构 Link mechanism

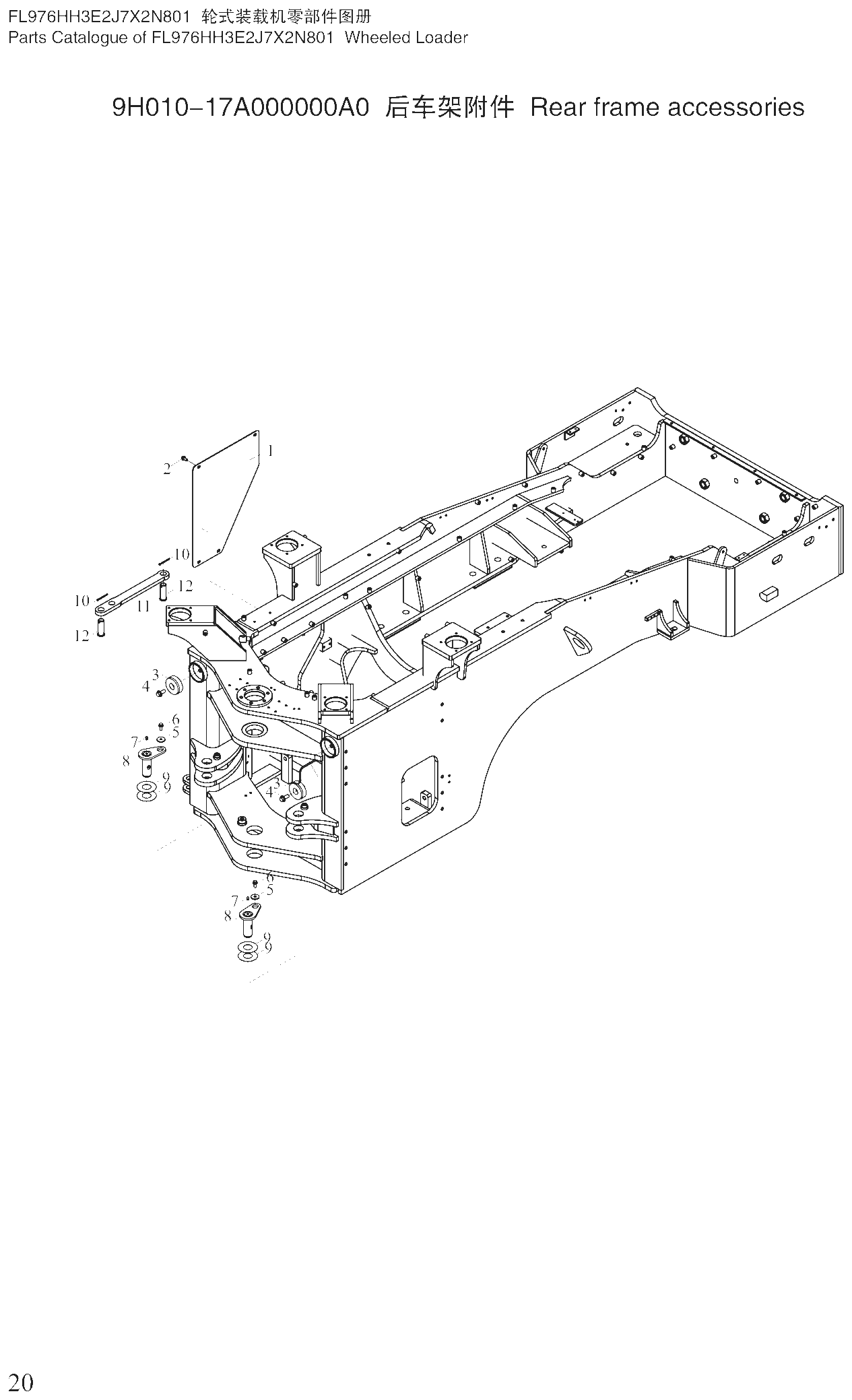

Аксессуары задней рамы

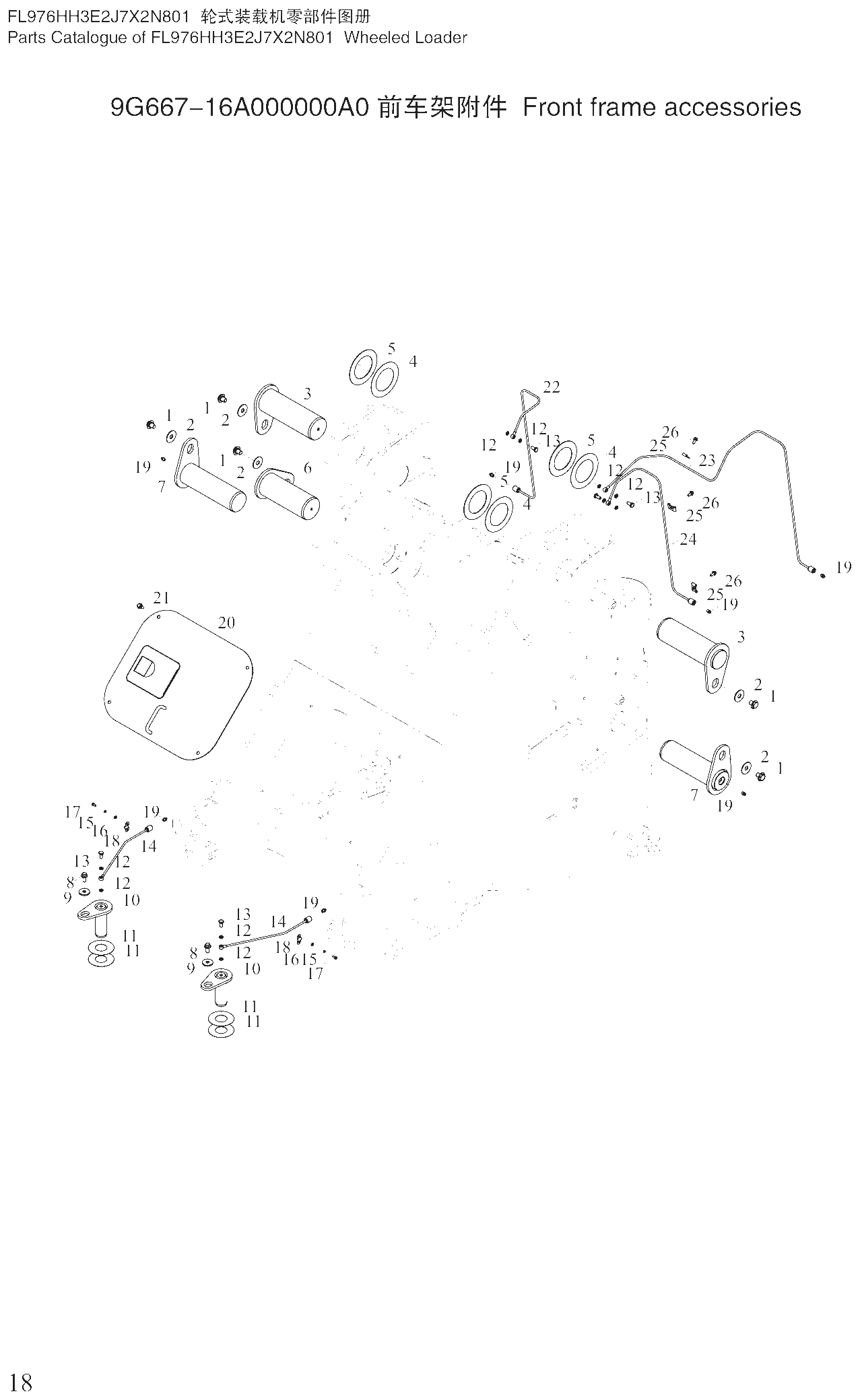

Аксессуары передней рамы

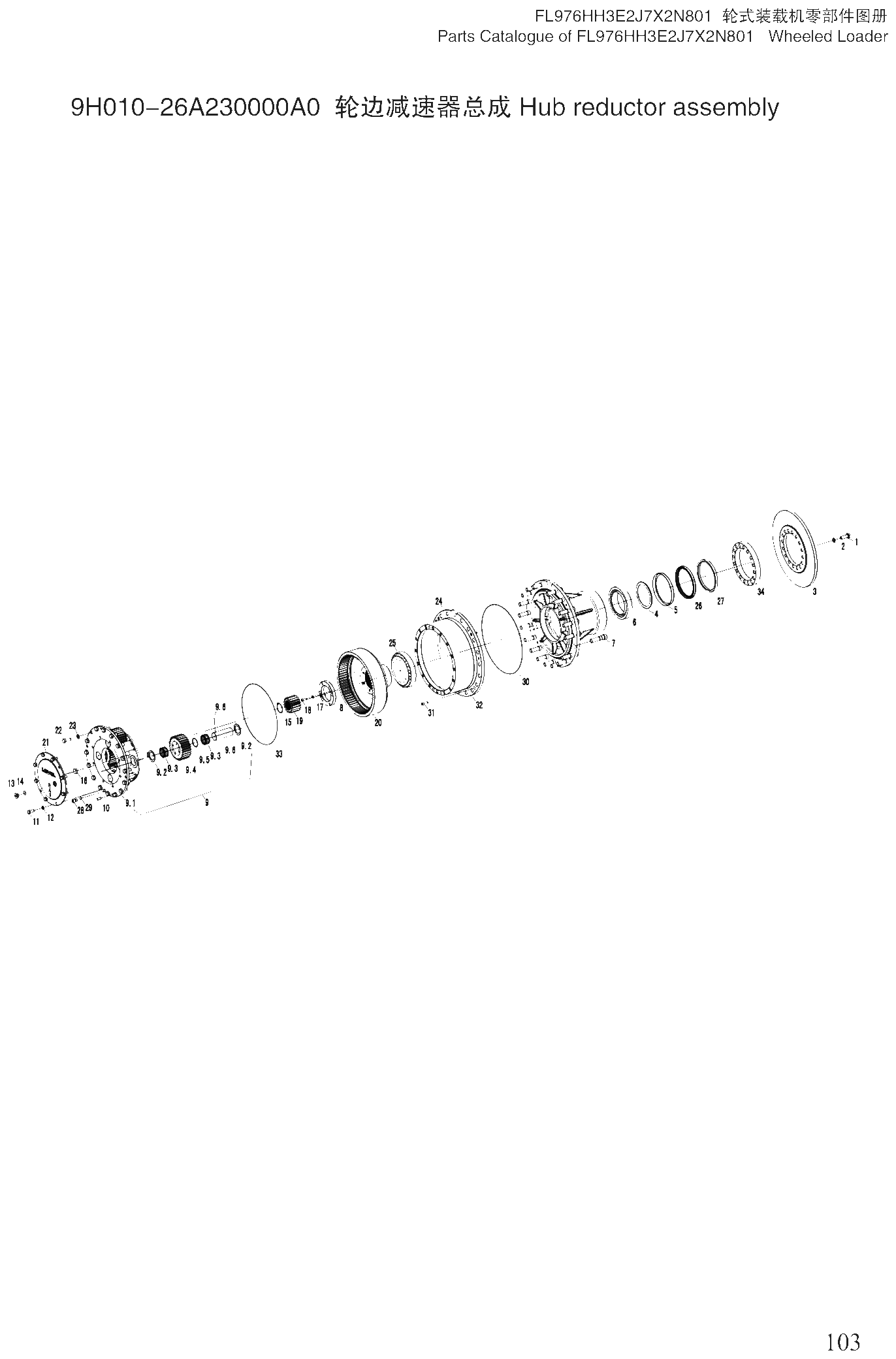

Бортовой редуктор в сборе

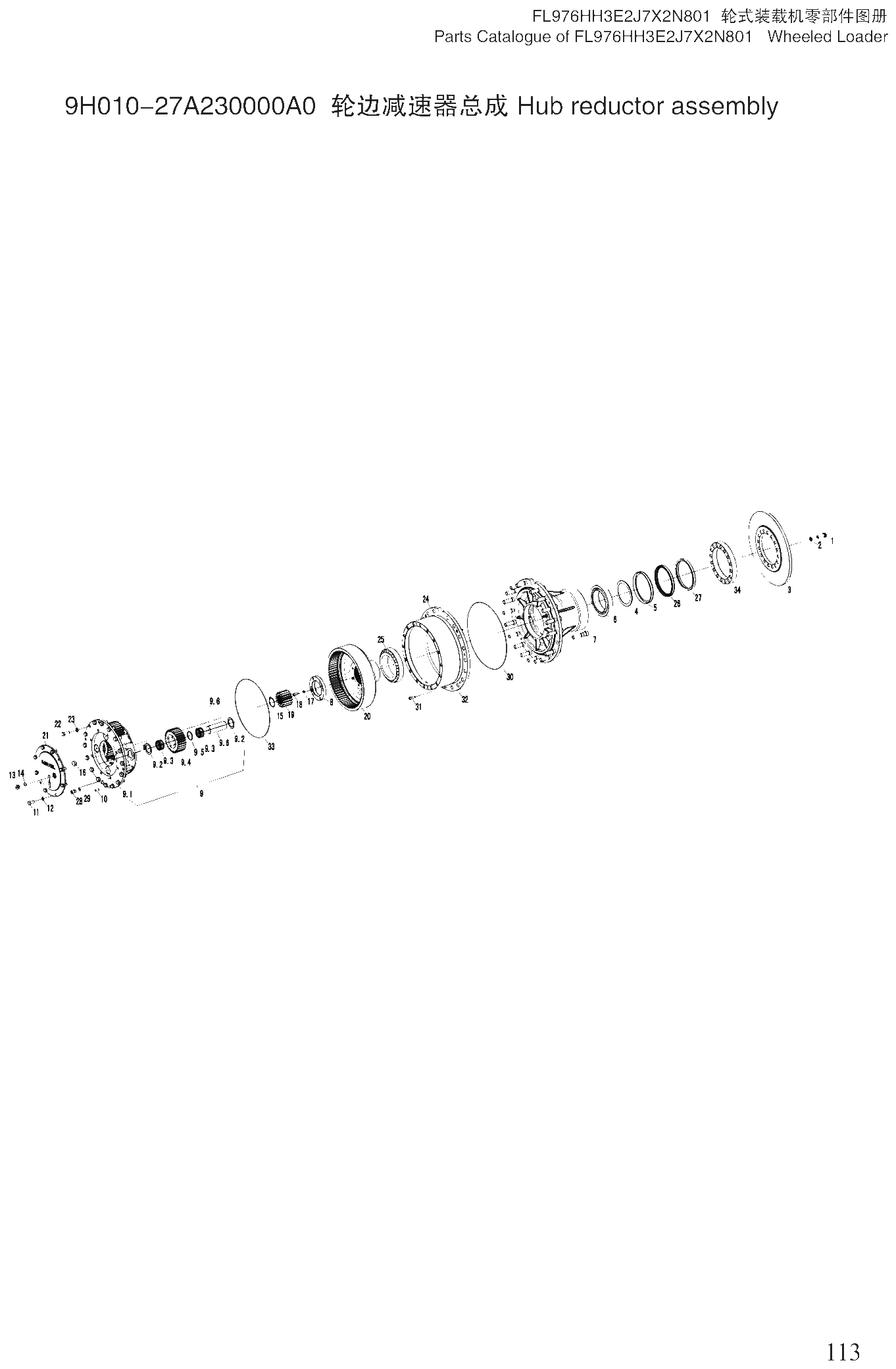

Бортовой редуктор в сборе 2

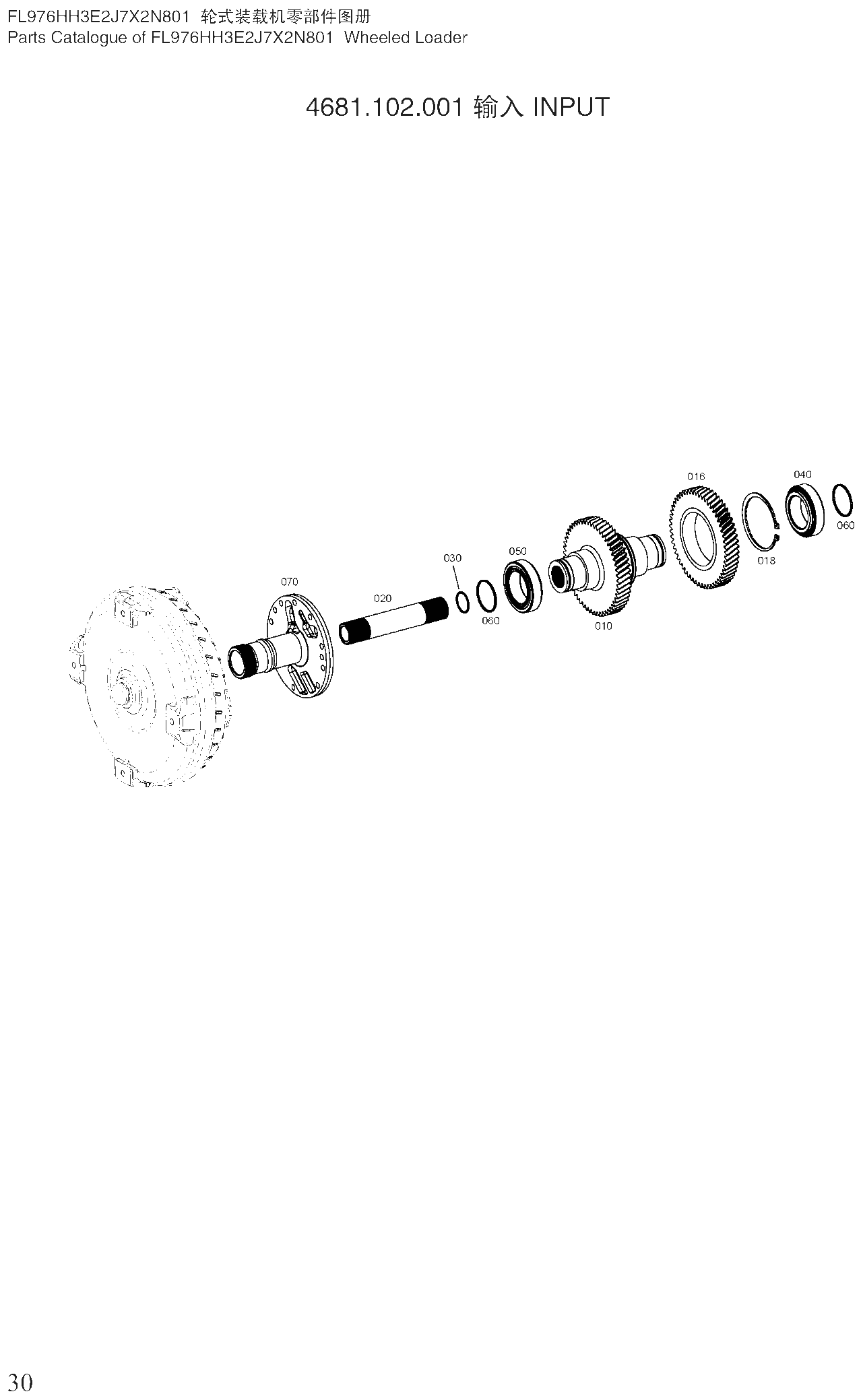

Вход

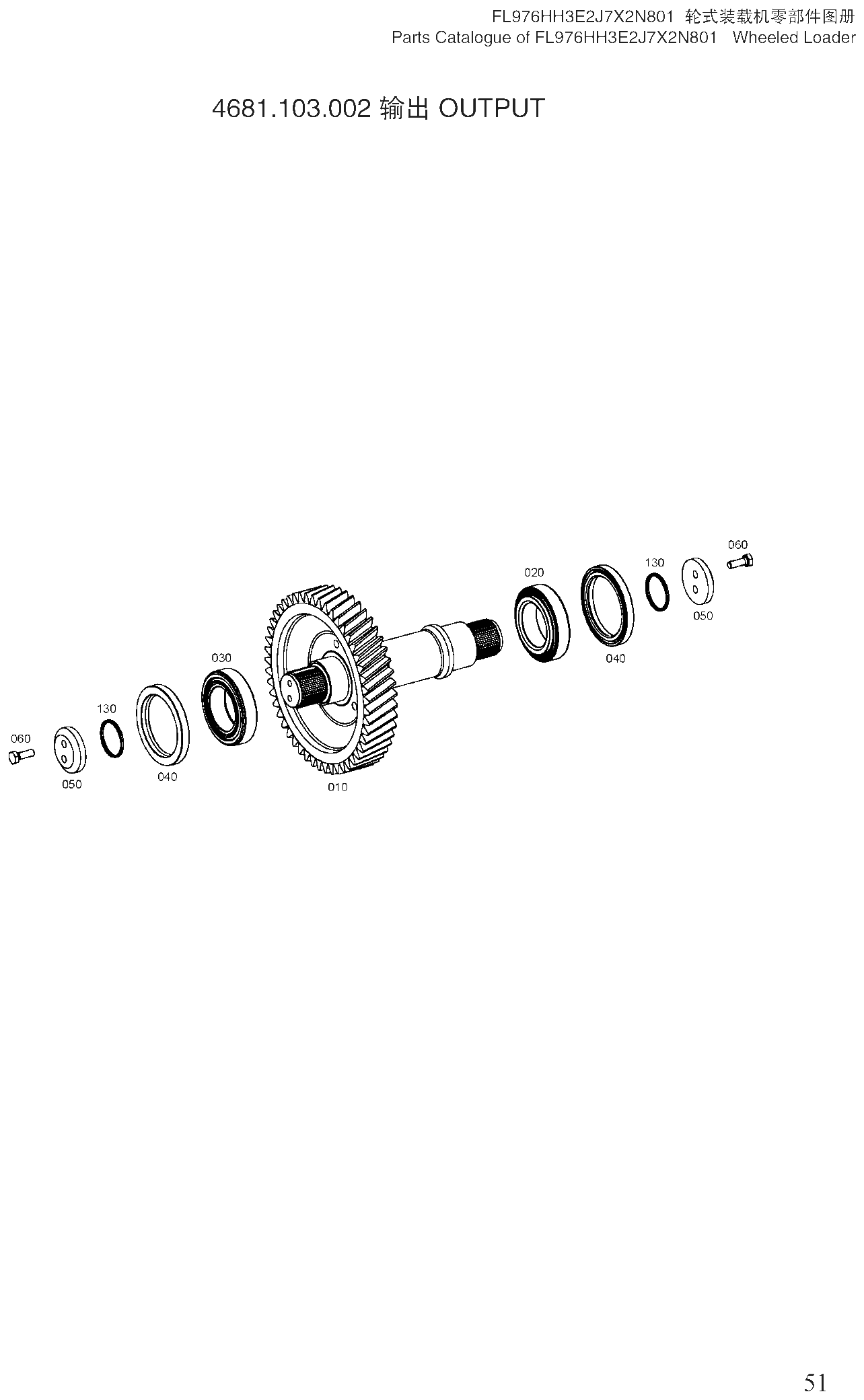

Выходной вал

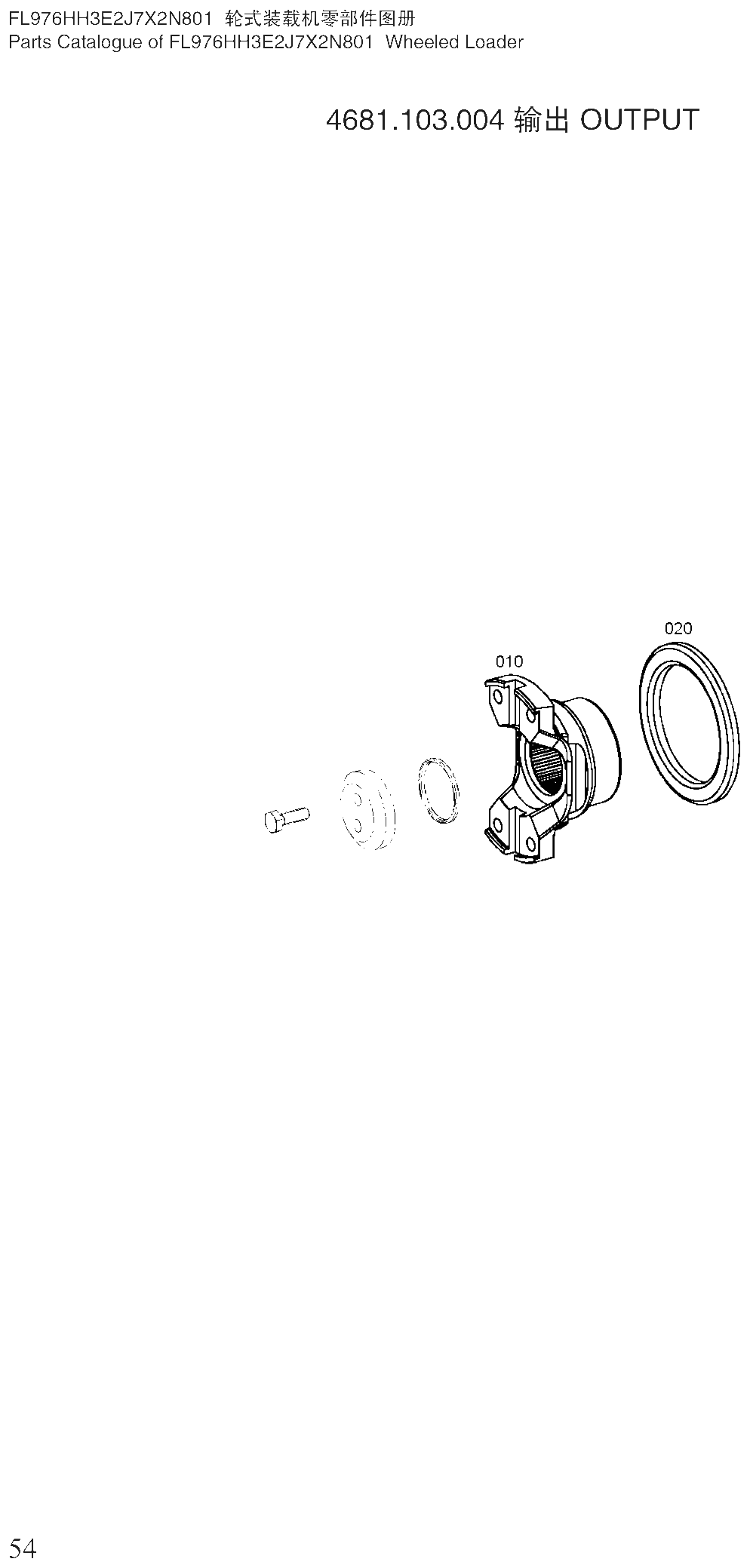

Выходной вал 2

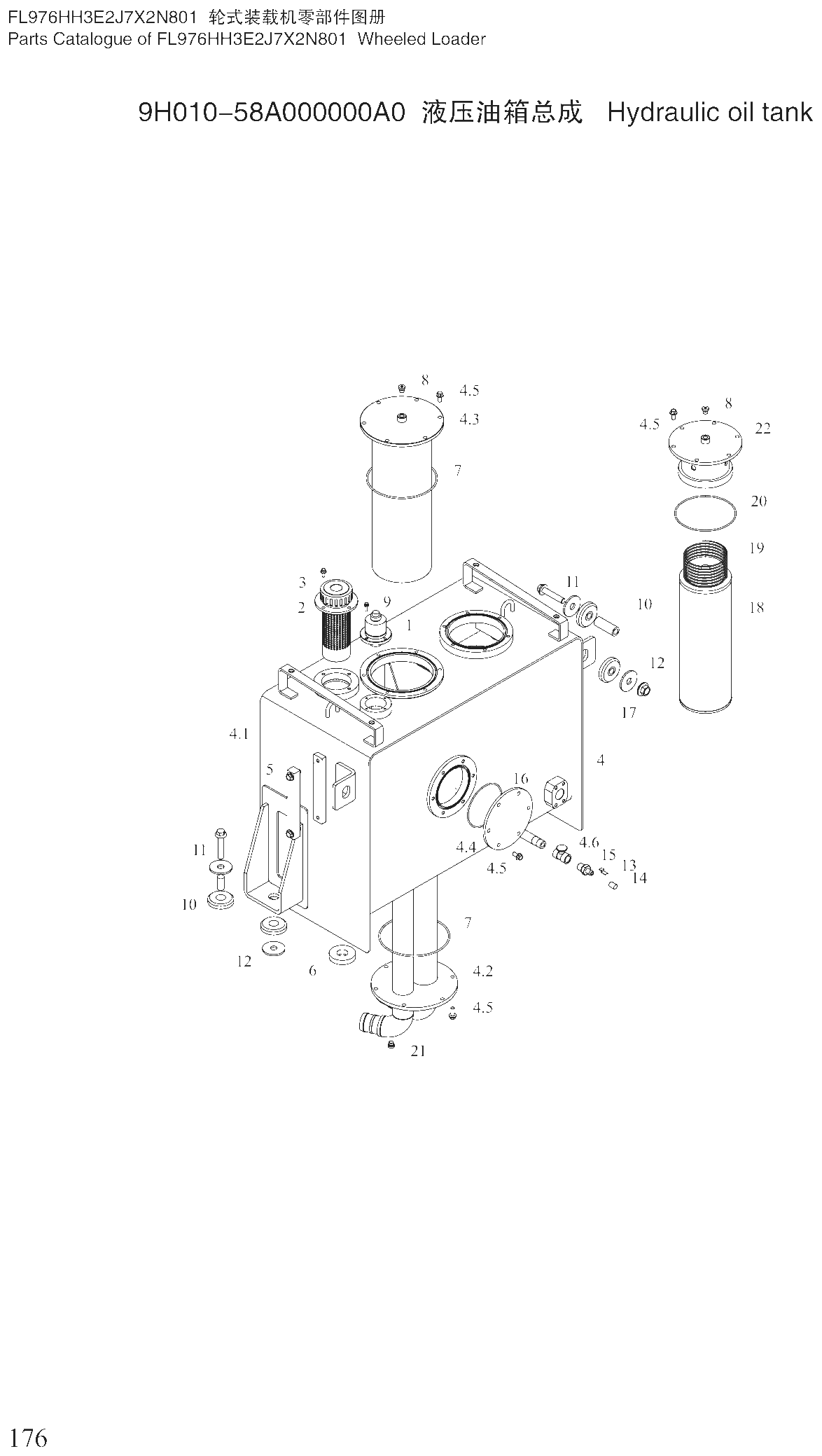

Гидробак

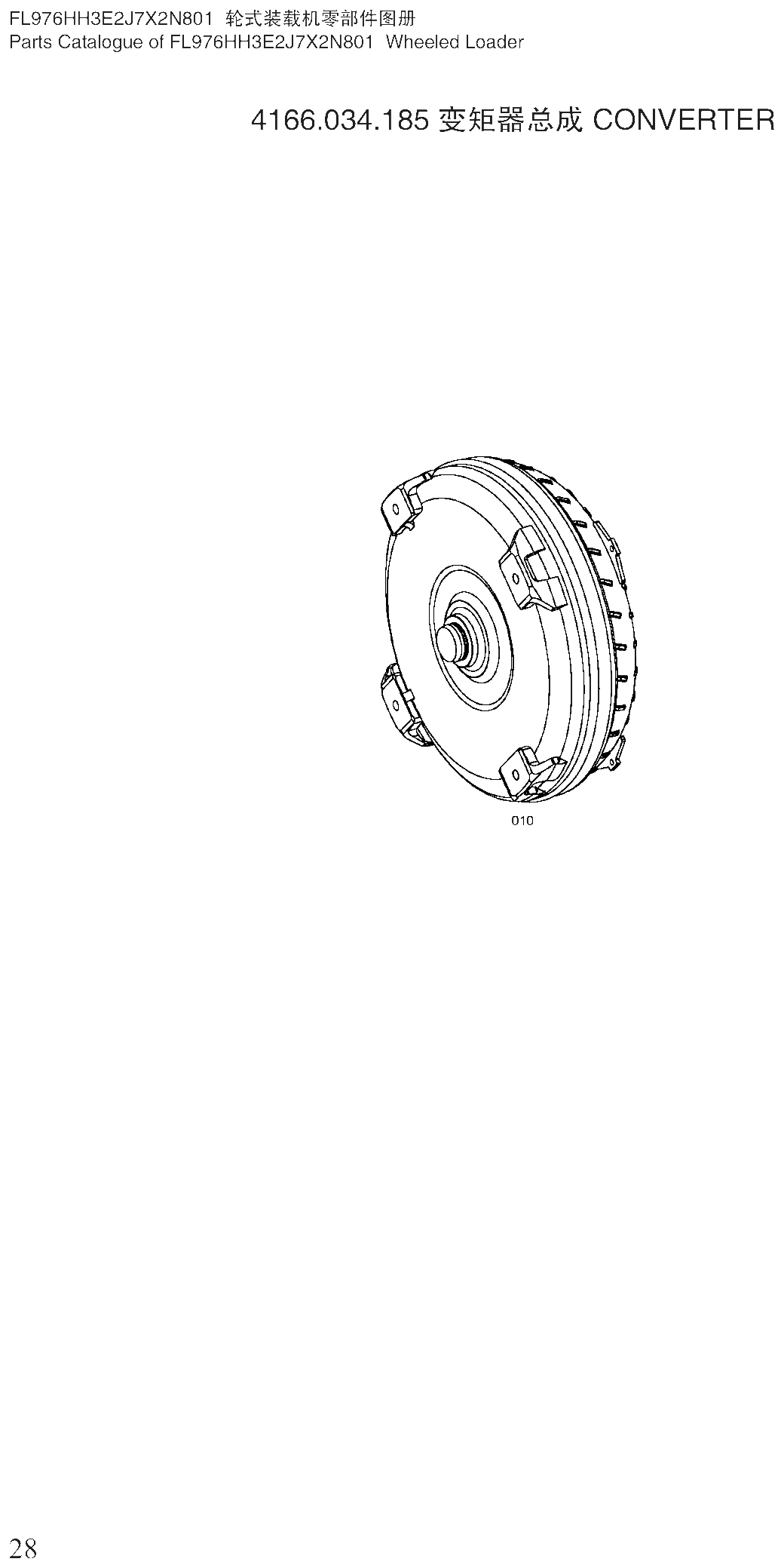

Гидротрансформатор

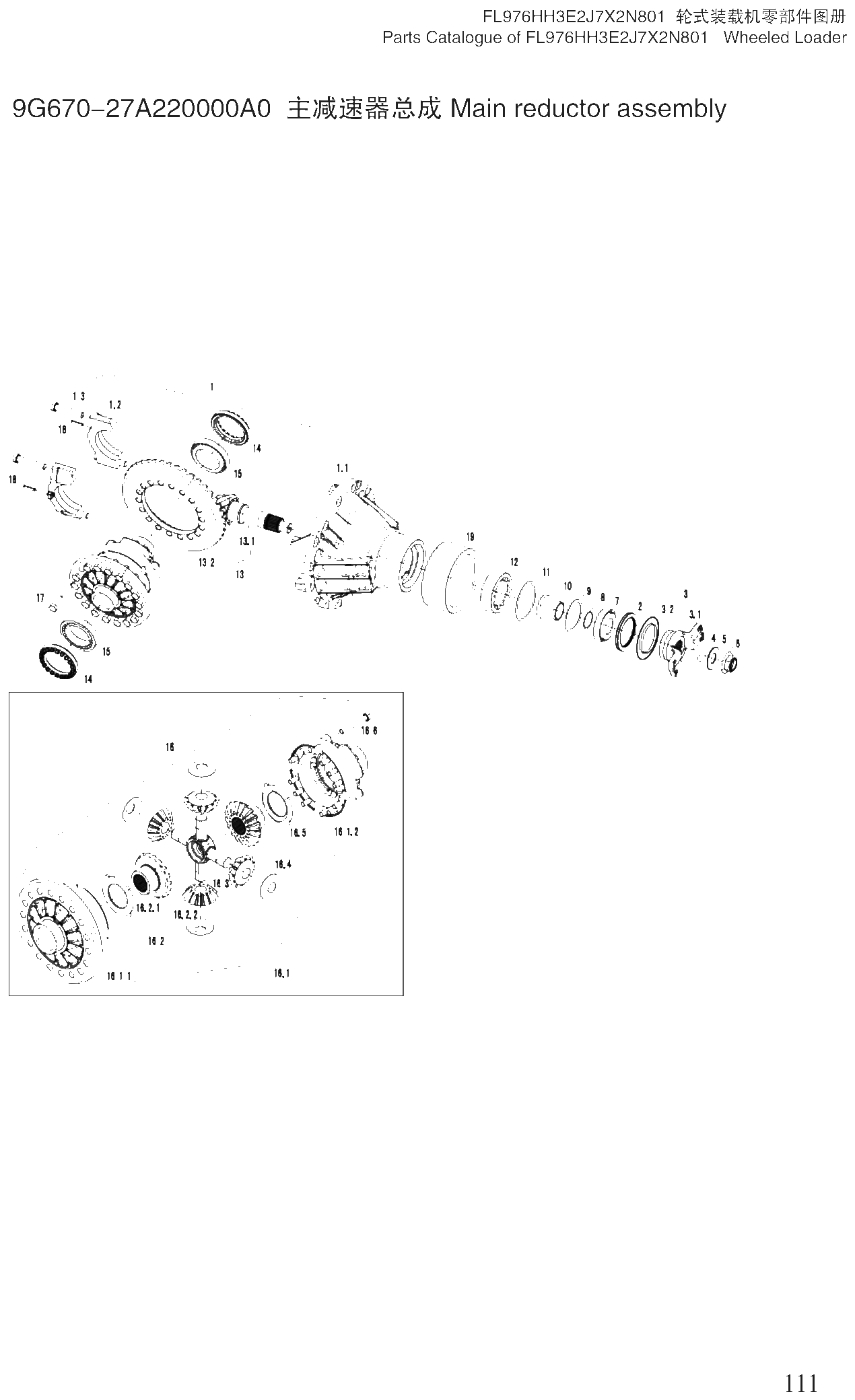

Главная передача в сборе

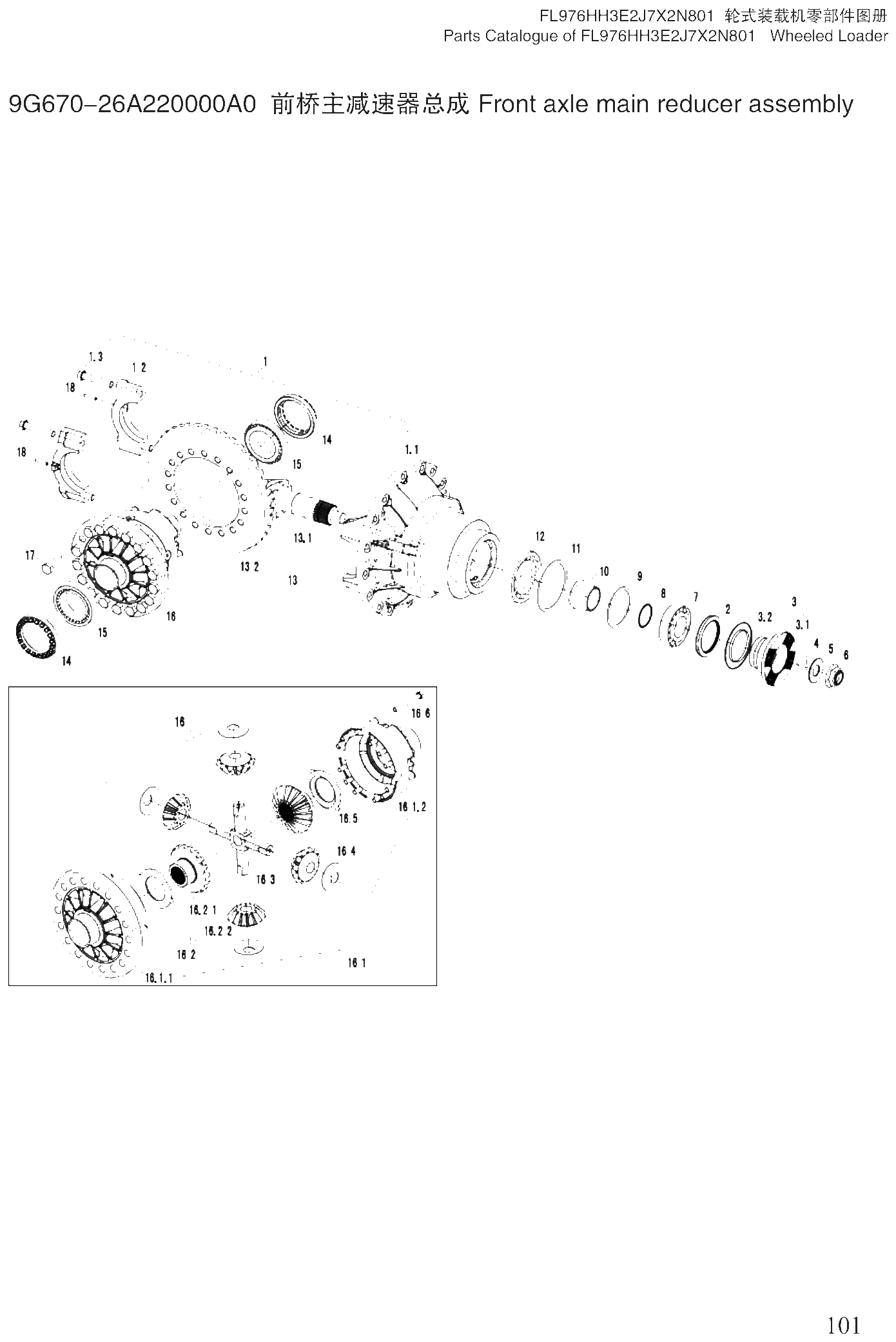

Главная передача переднего моста в сборе

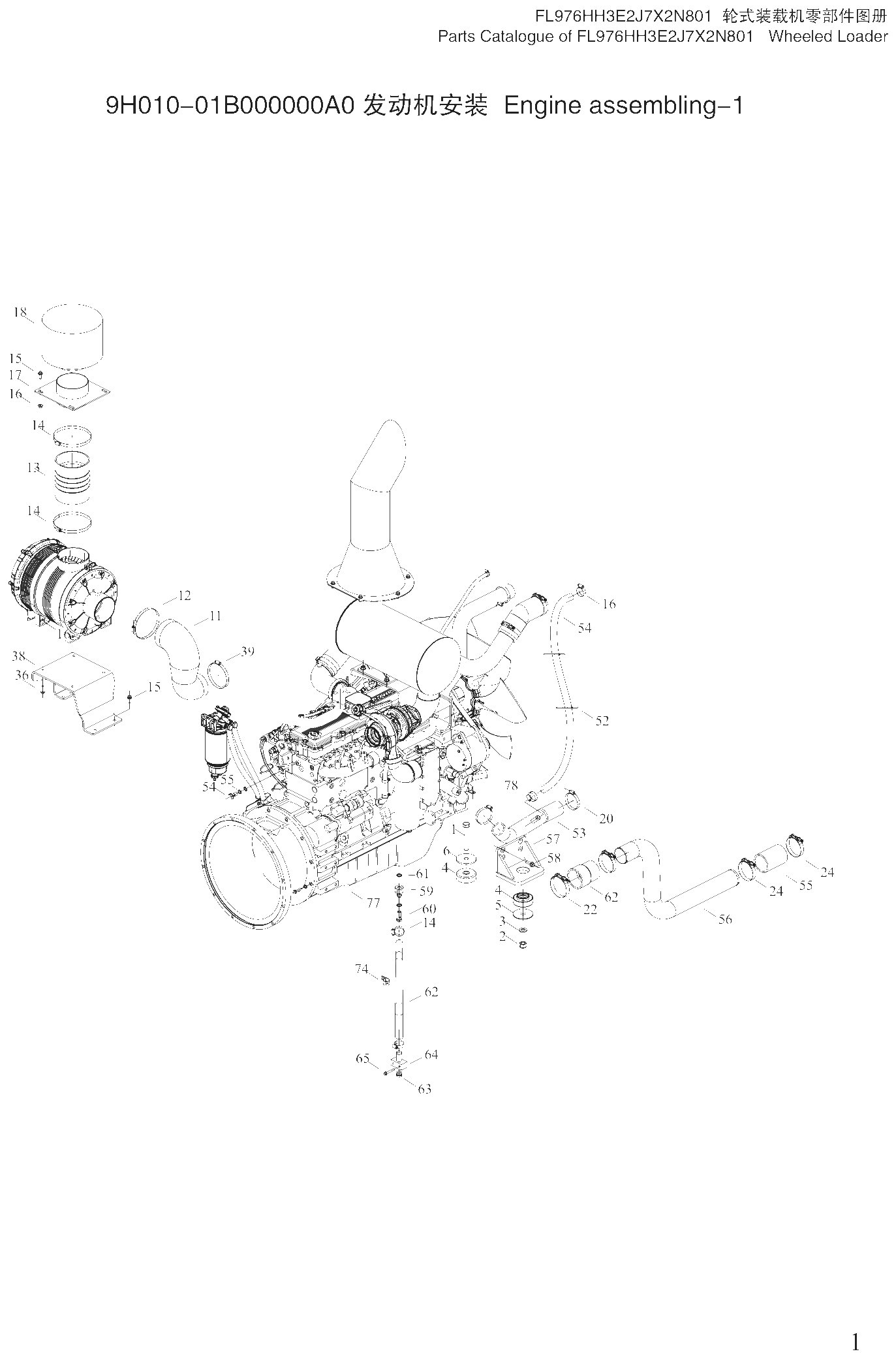

Двигатель

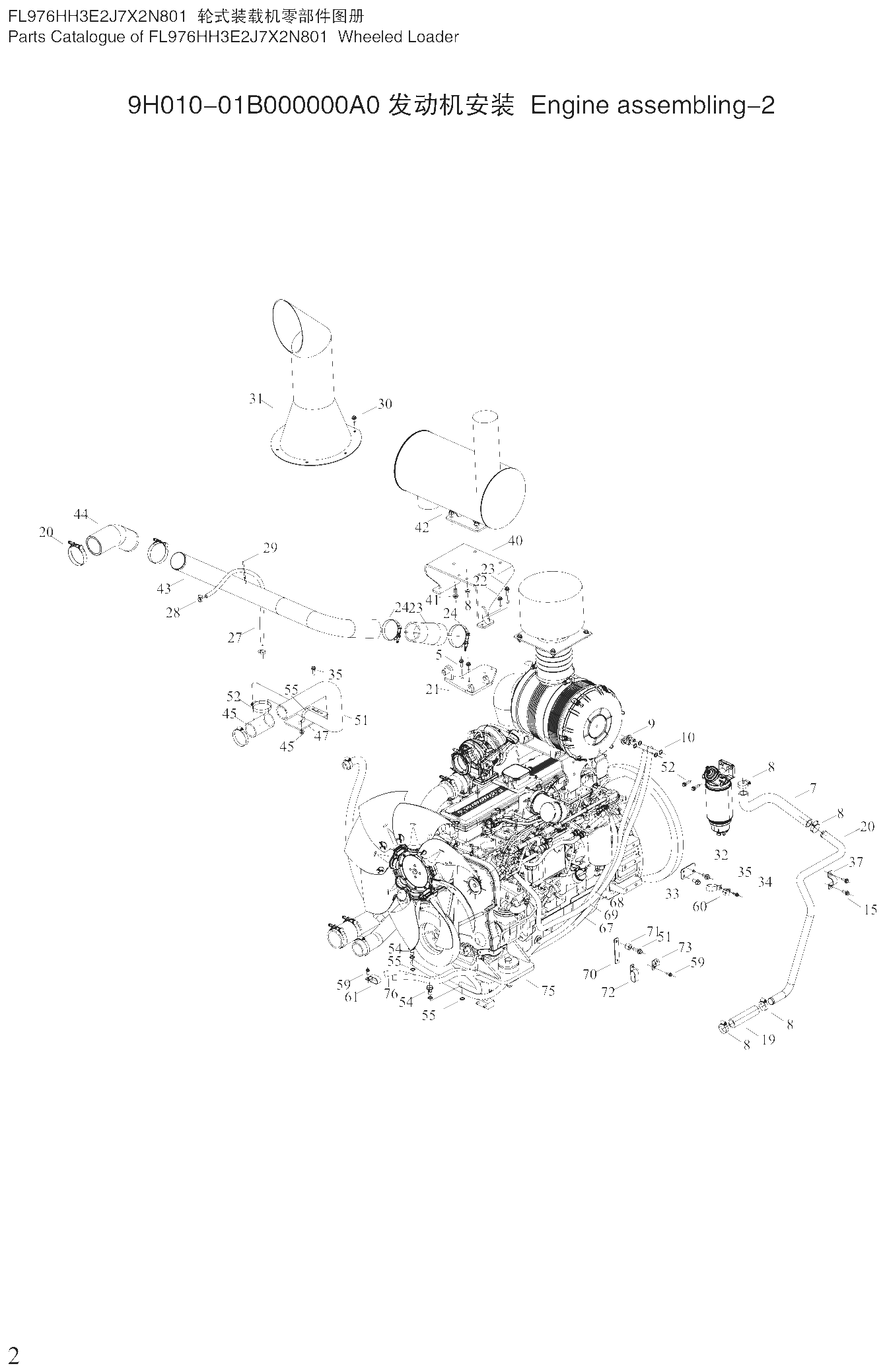

Двигатель 2

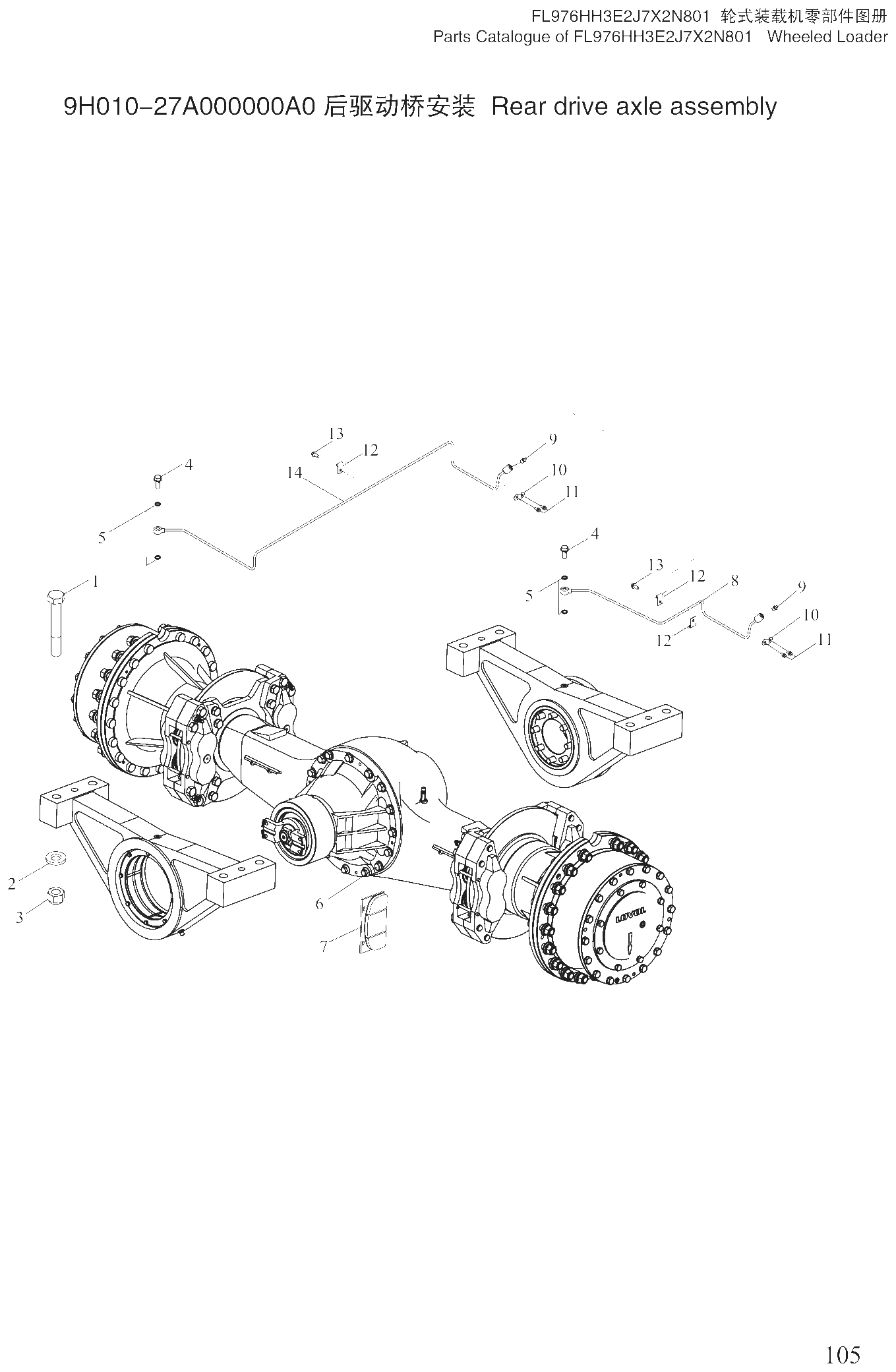

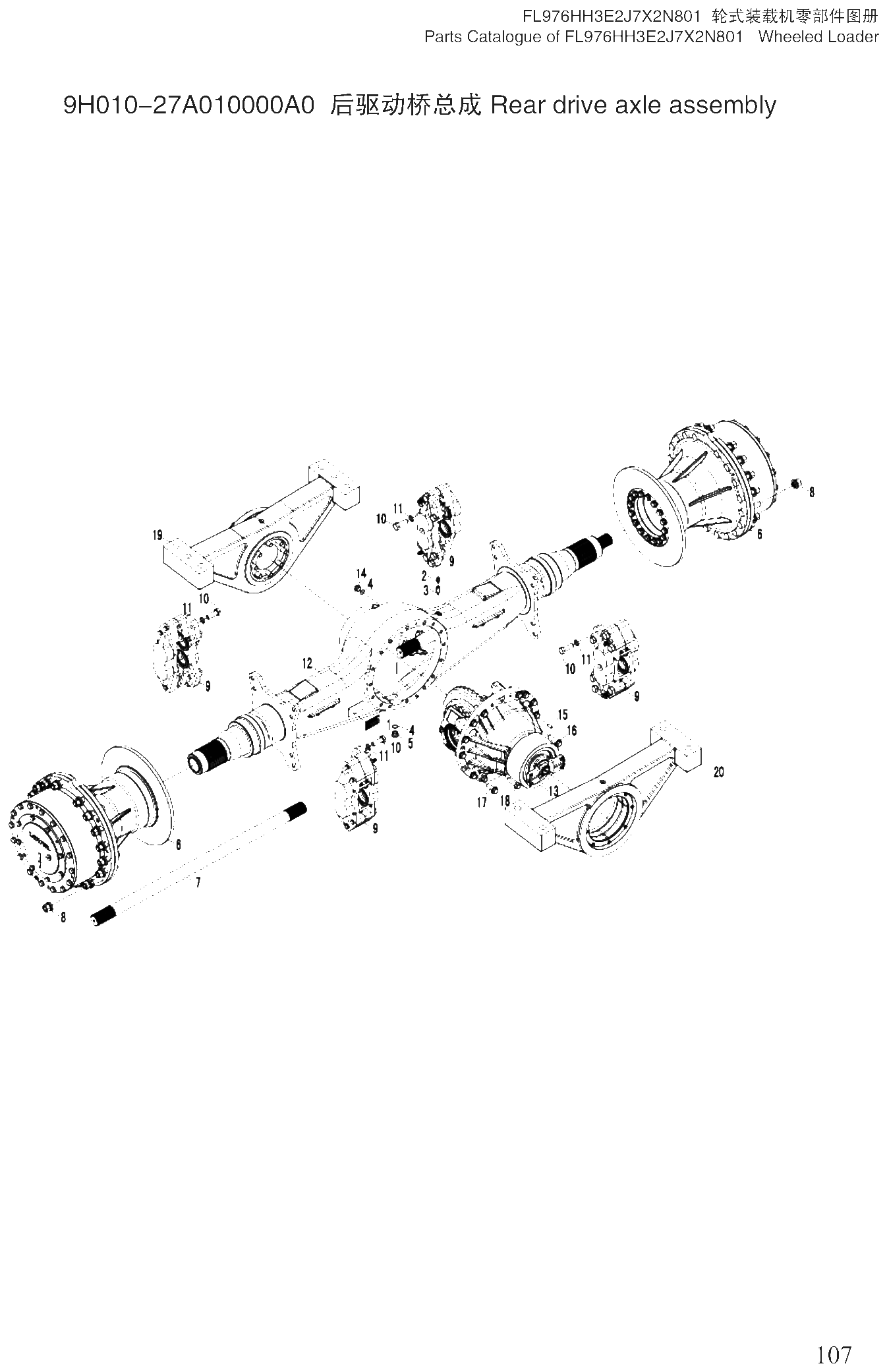

Задний ведущий мост в сборе
Задний ведущий мост в сборе 2

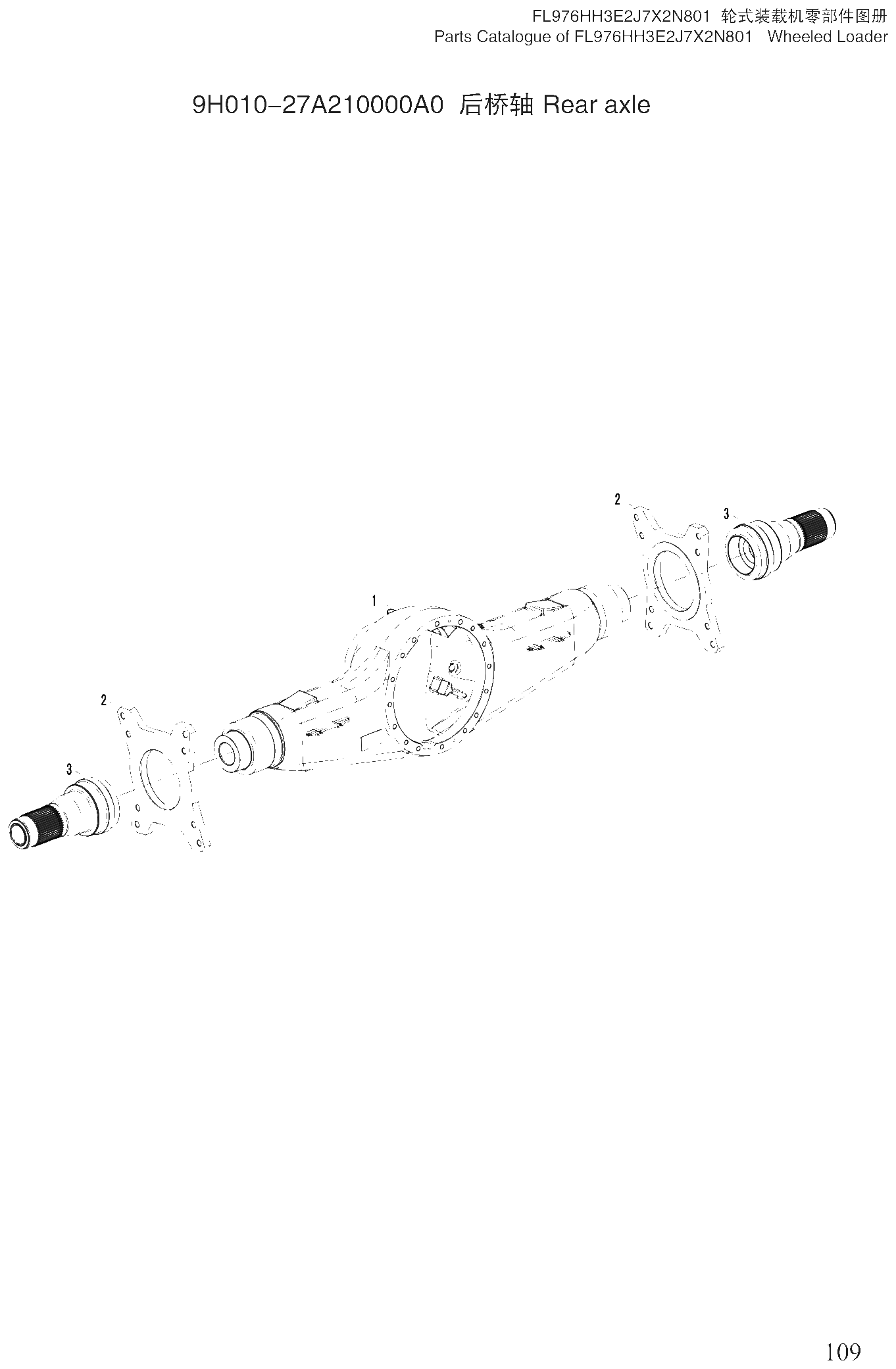

Задний мост

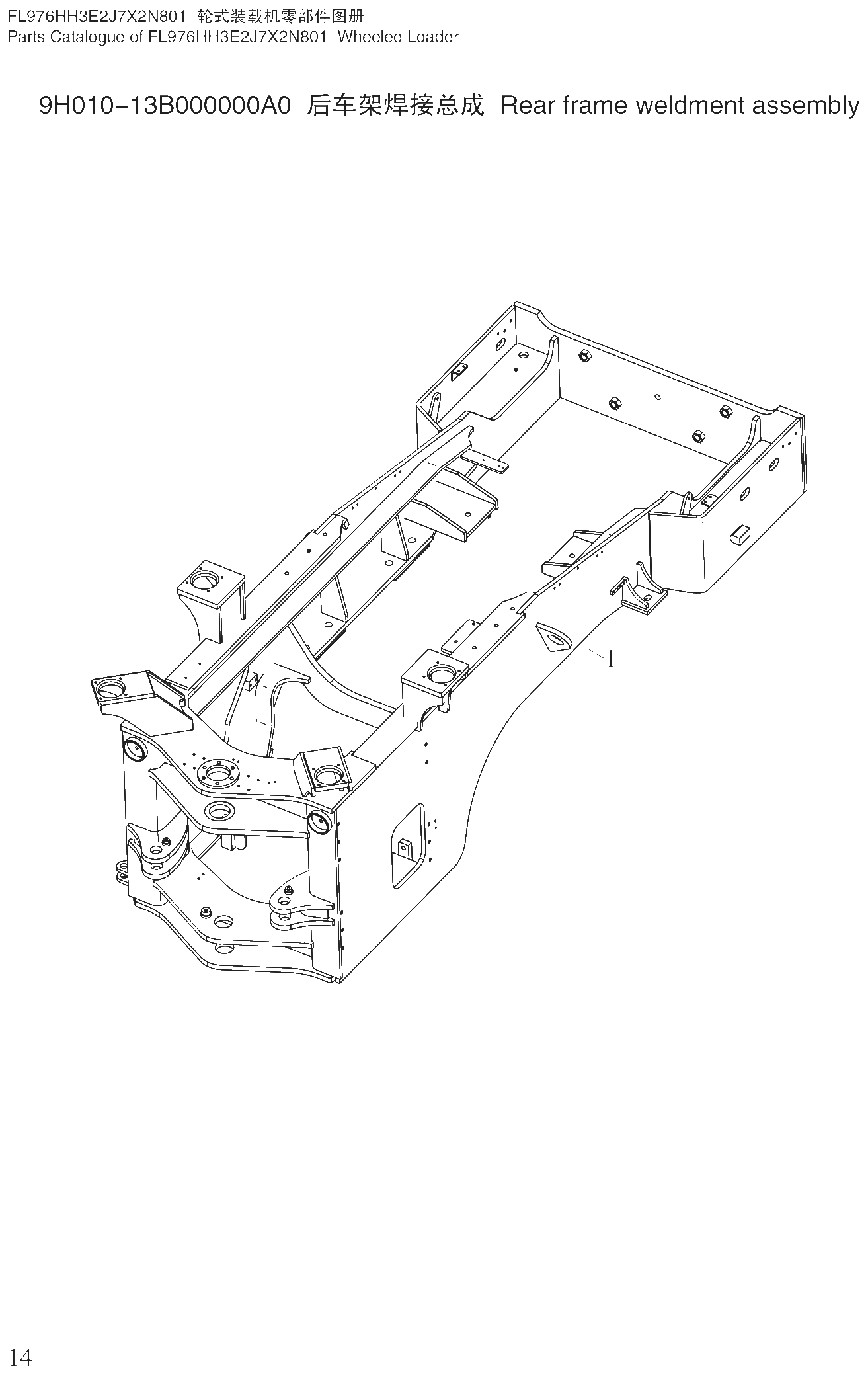

Задняя рама сварная в сборе

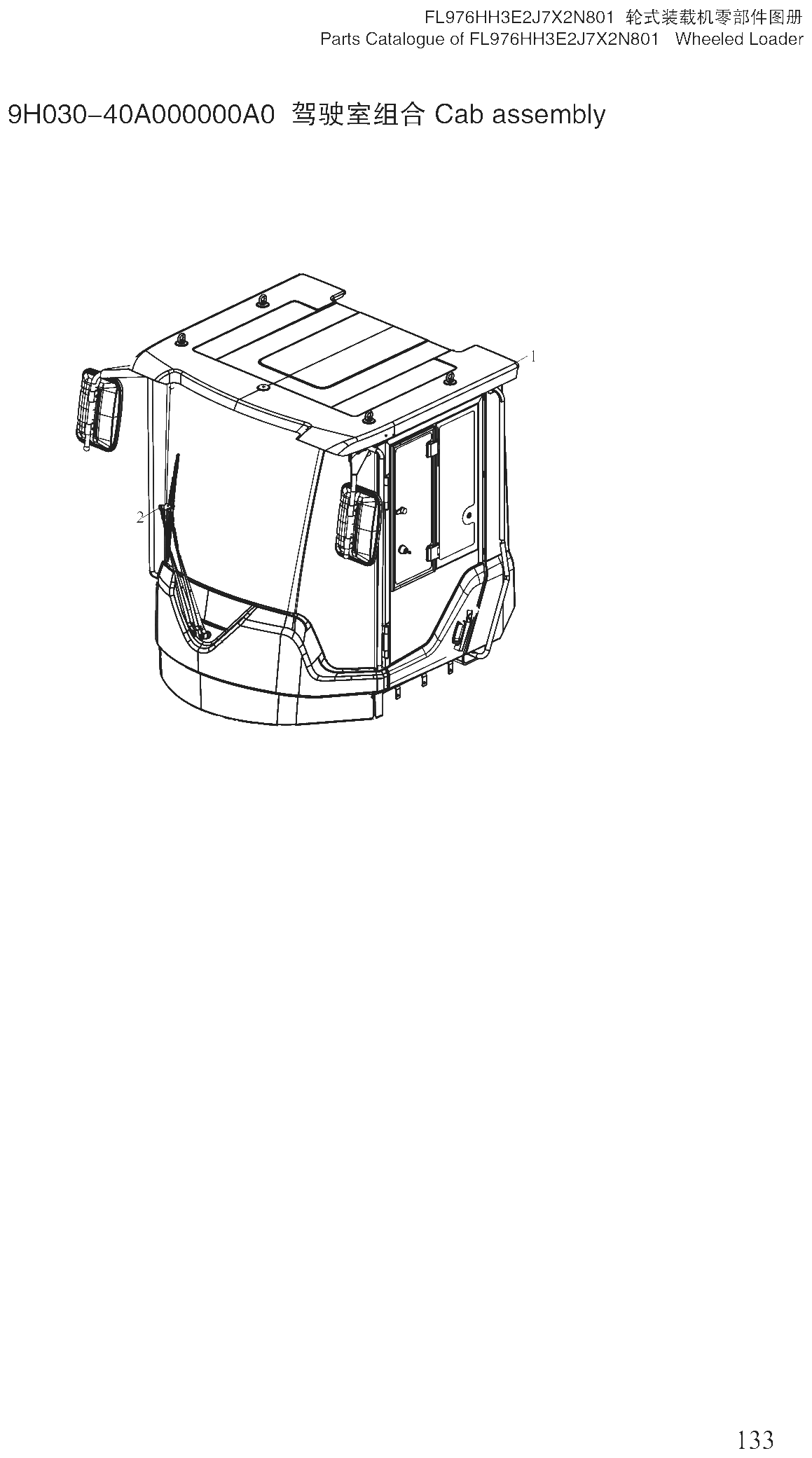

Кабина в сборе

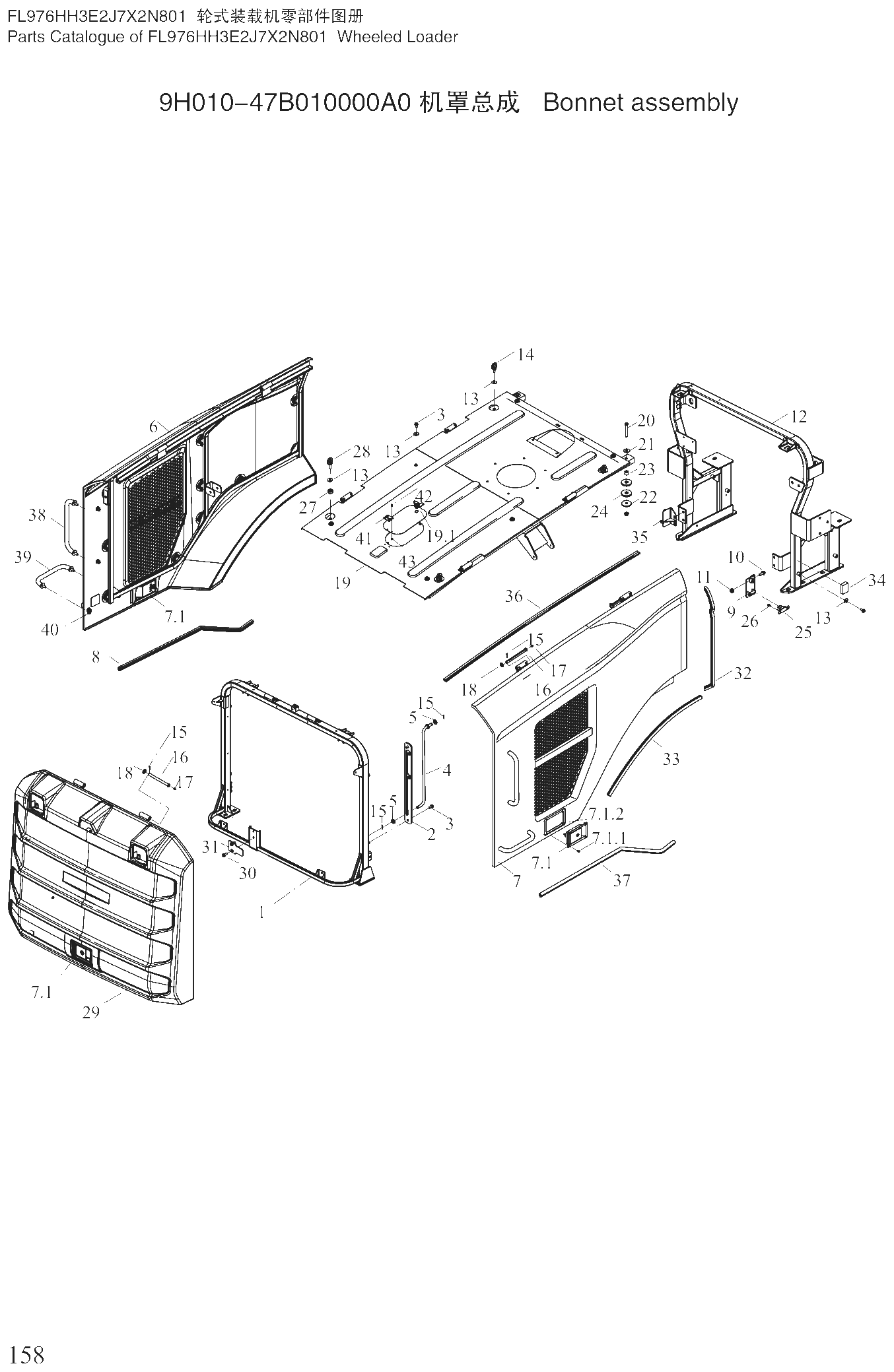

Капот в сборе

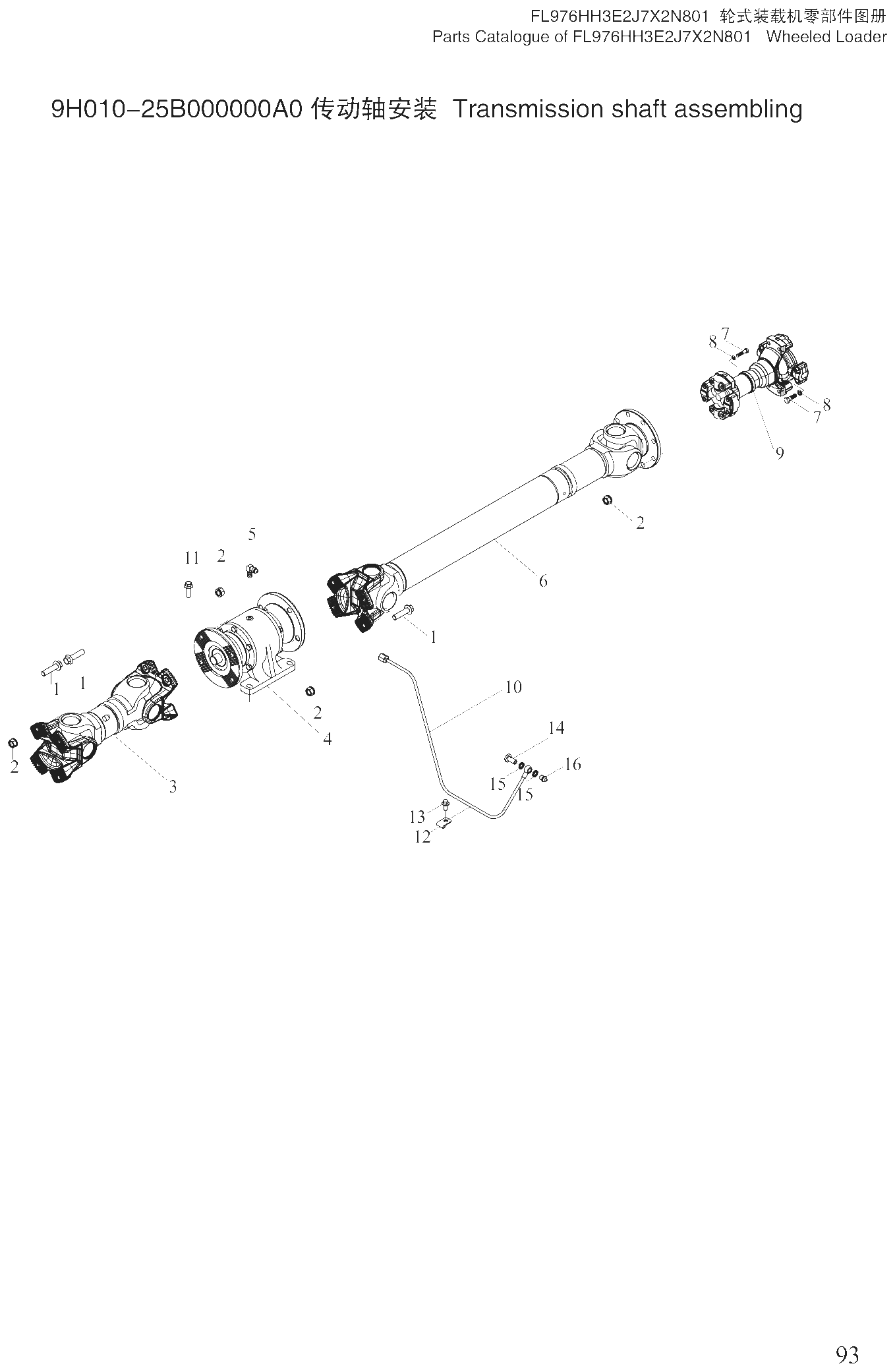

Карданный вал в сборе

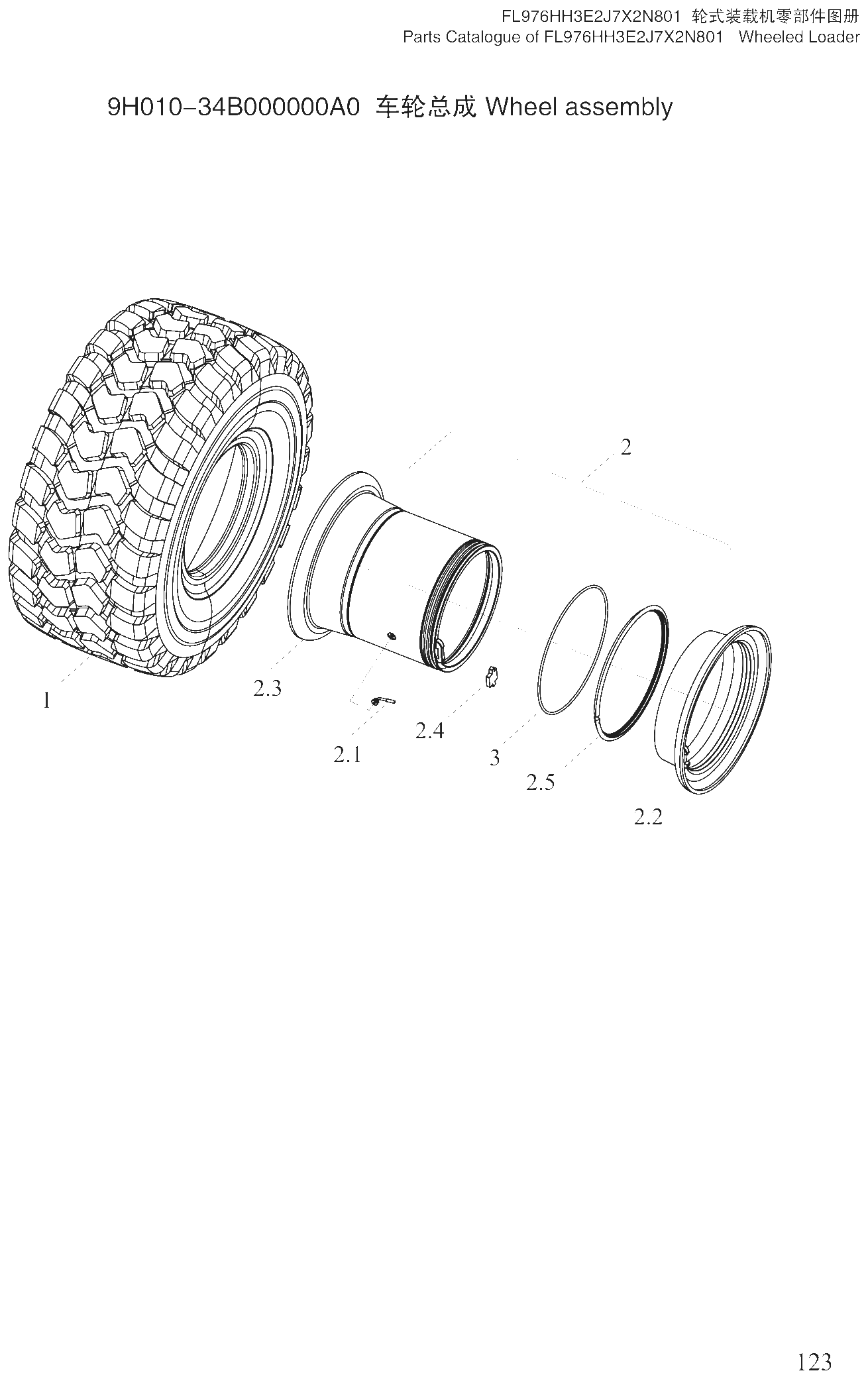

Колесо в сборе

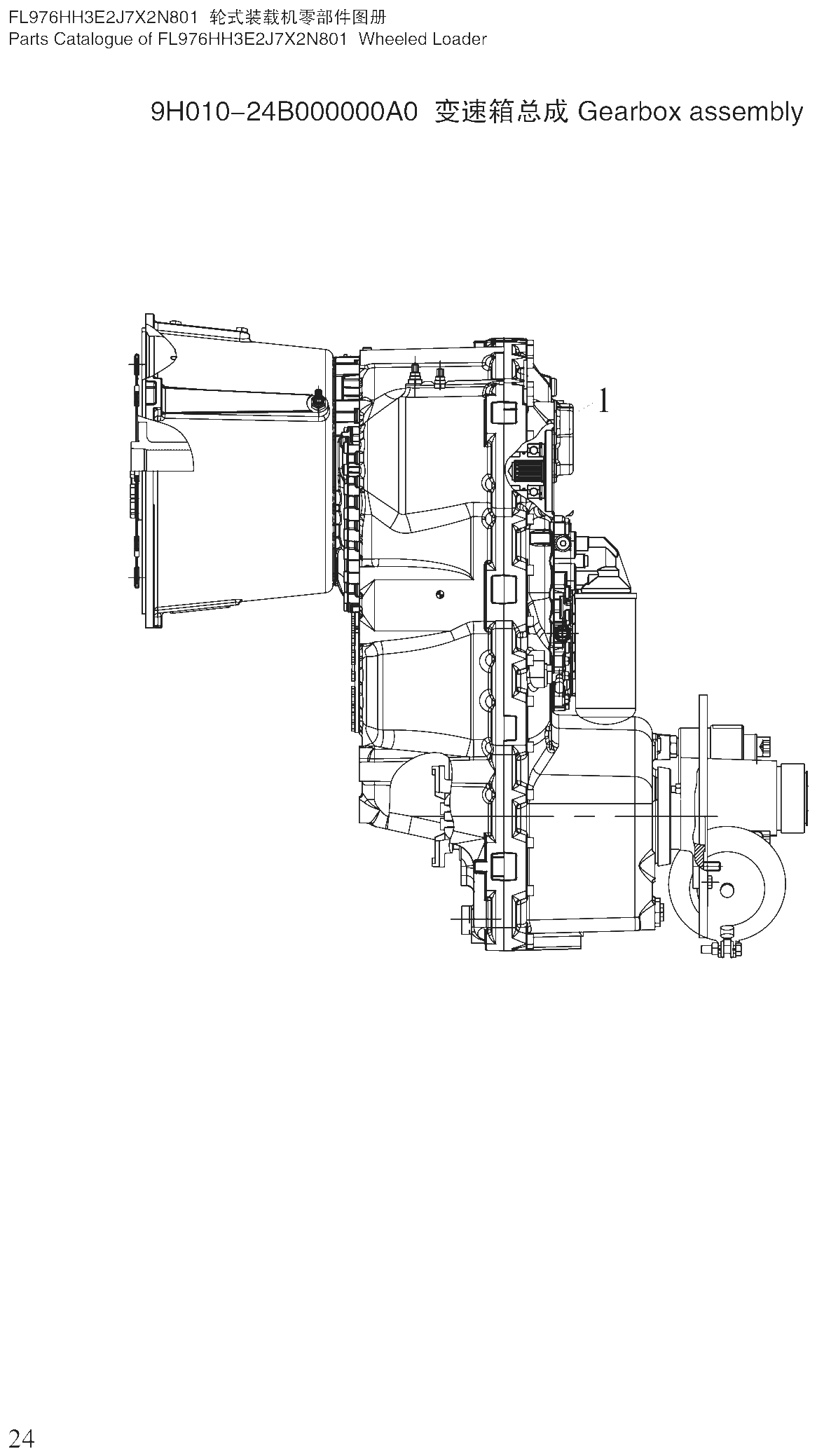

Коробка передач в сборе

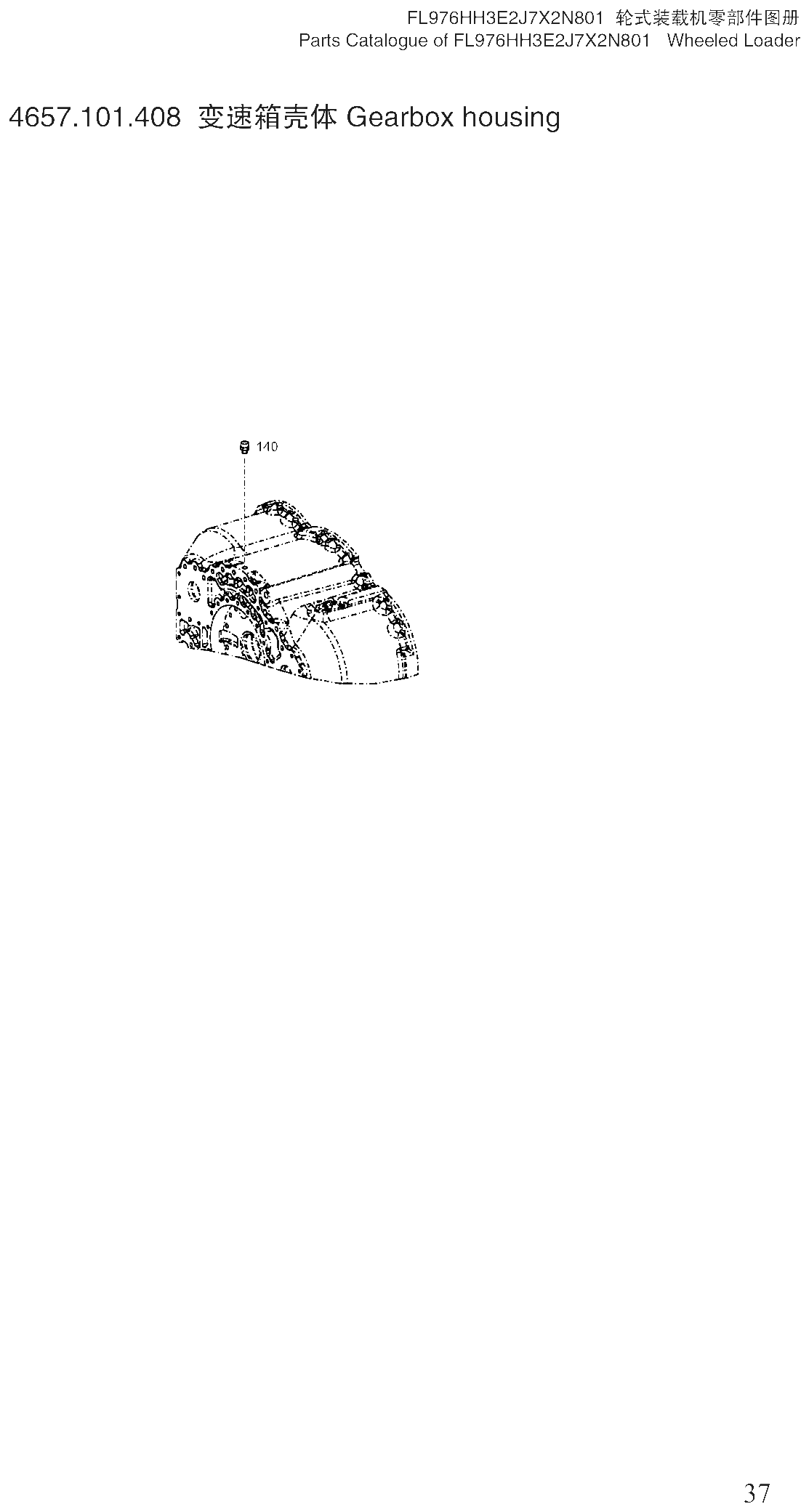

Корпус коробки передач

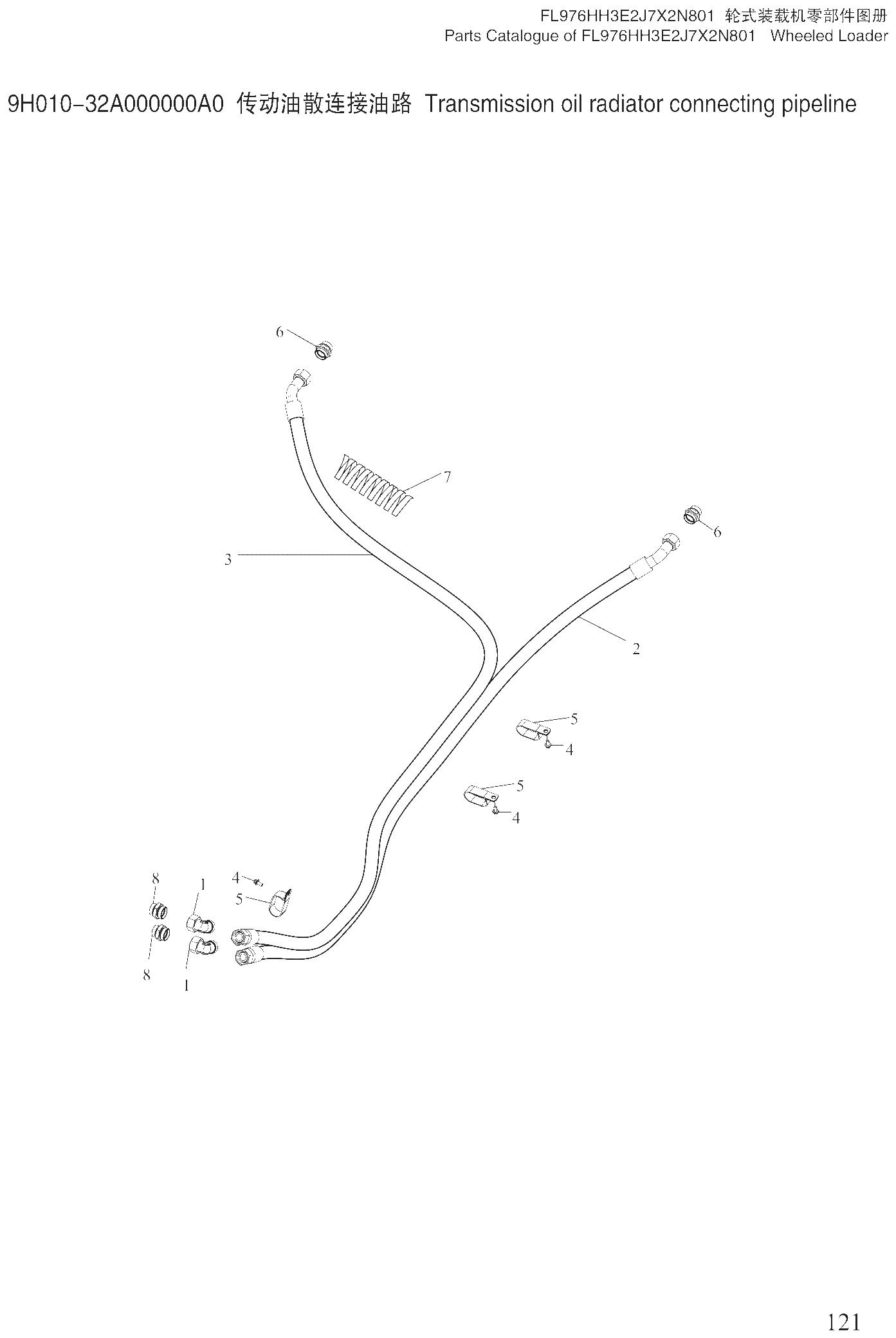

Масляный контур радиатора трансмиссии

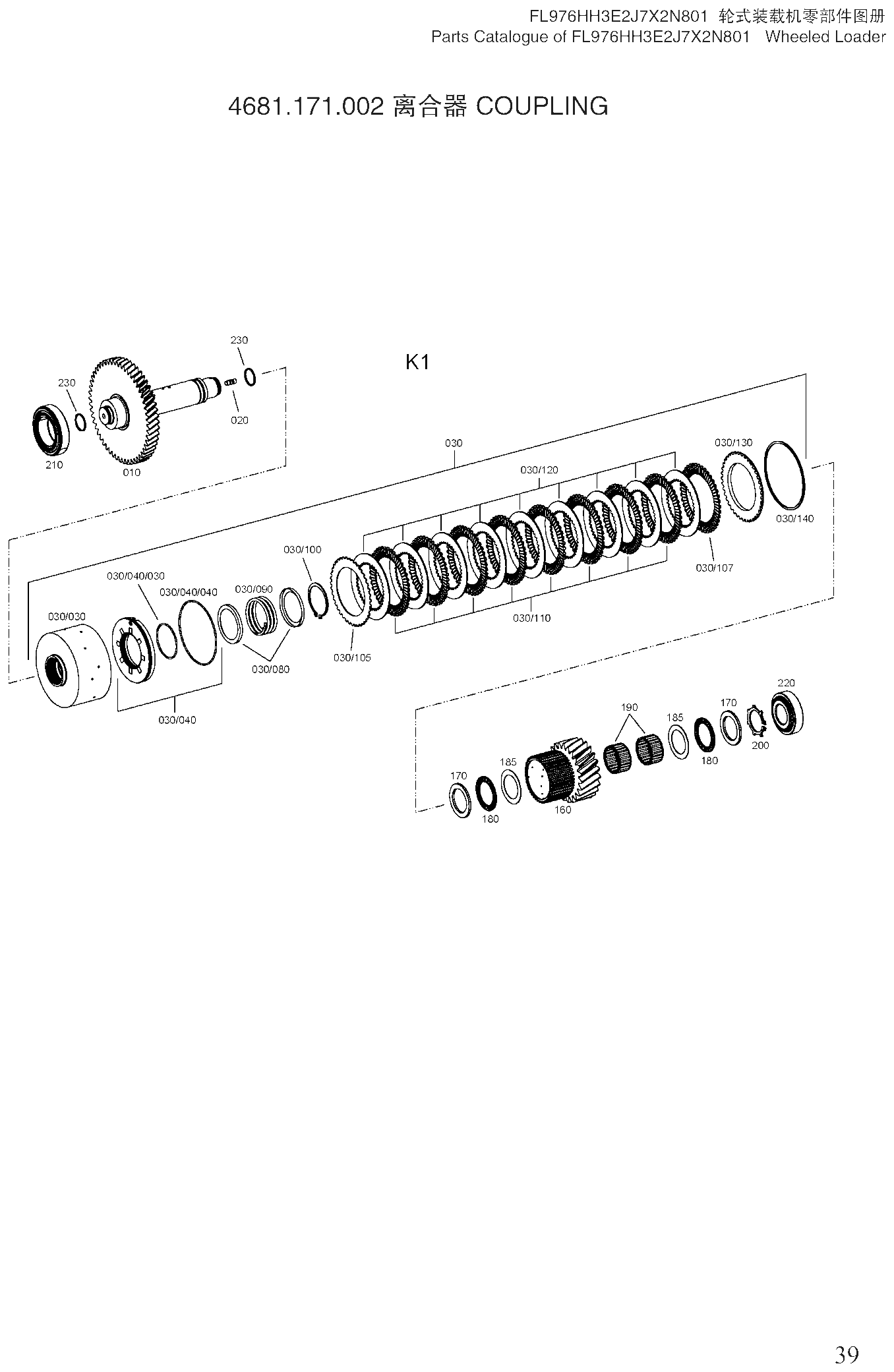

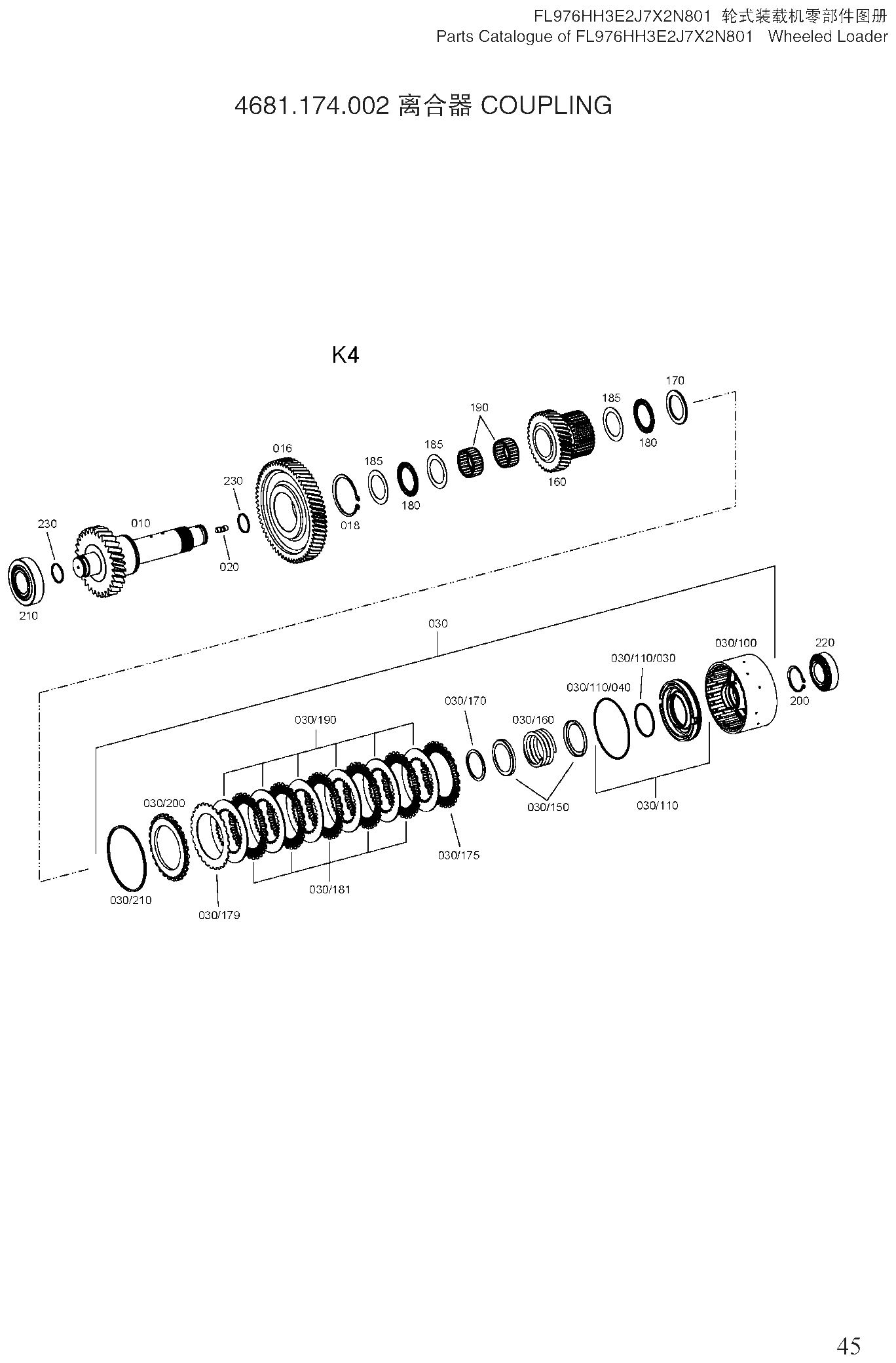

Муфта сцепления

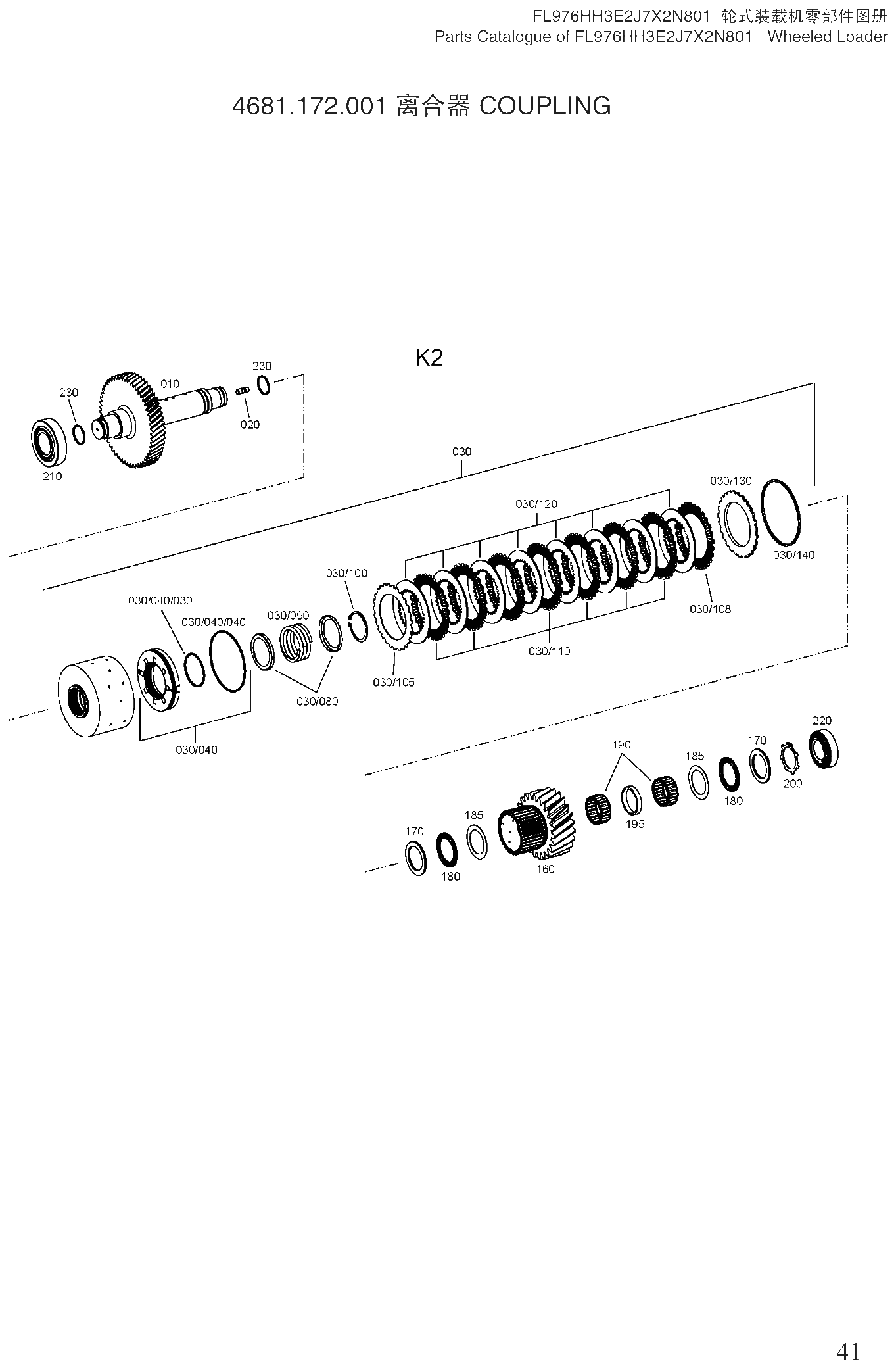

Муфта сцепления 2

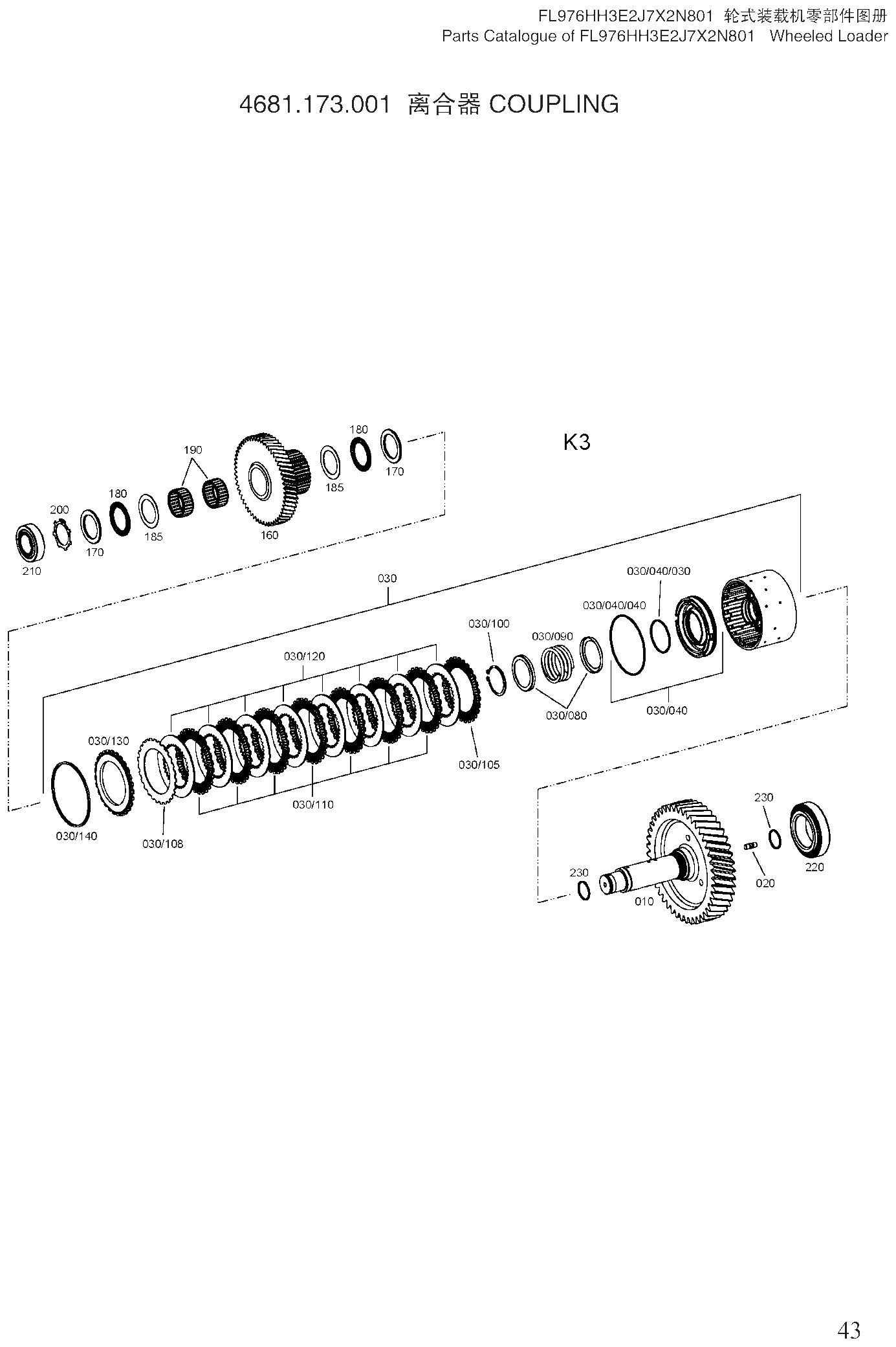

Муфта сцепления 3
Муфта сцепления 4

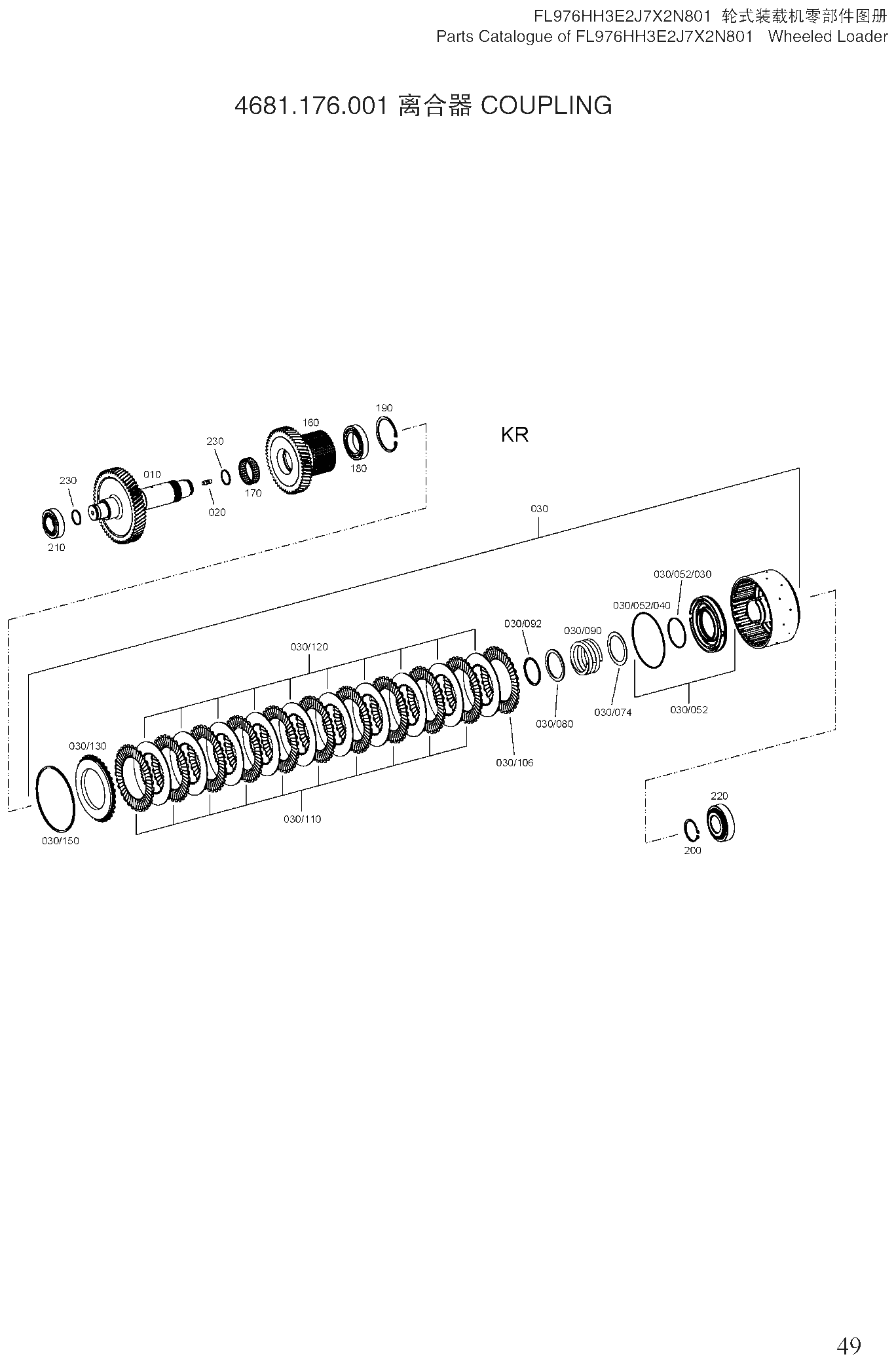

Муфта сцепления 5

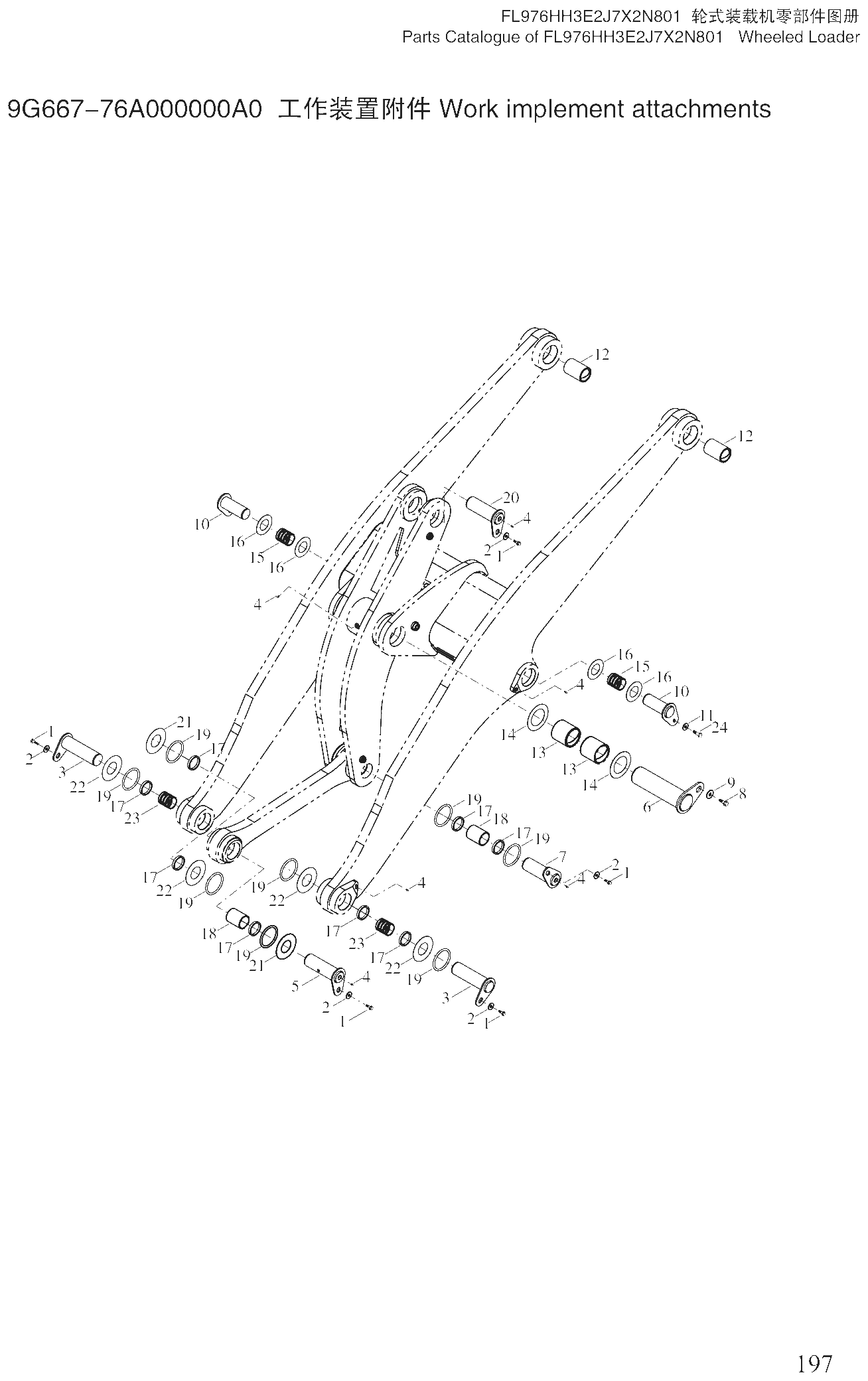

Навесное рабочее оборудование

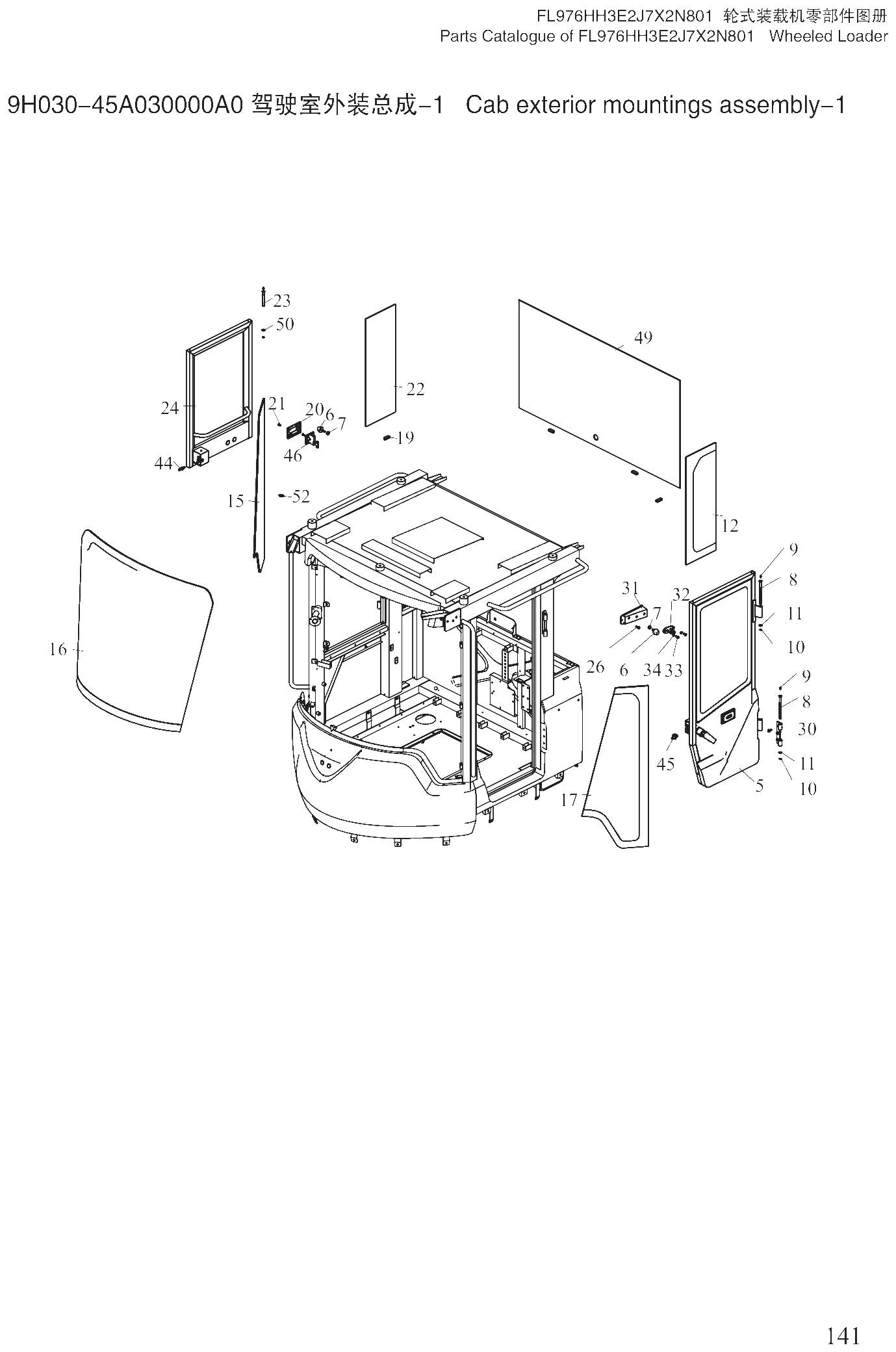

Наружные детали кабины в сборе

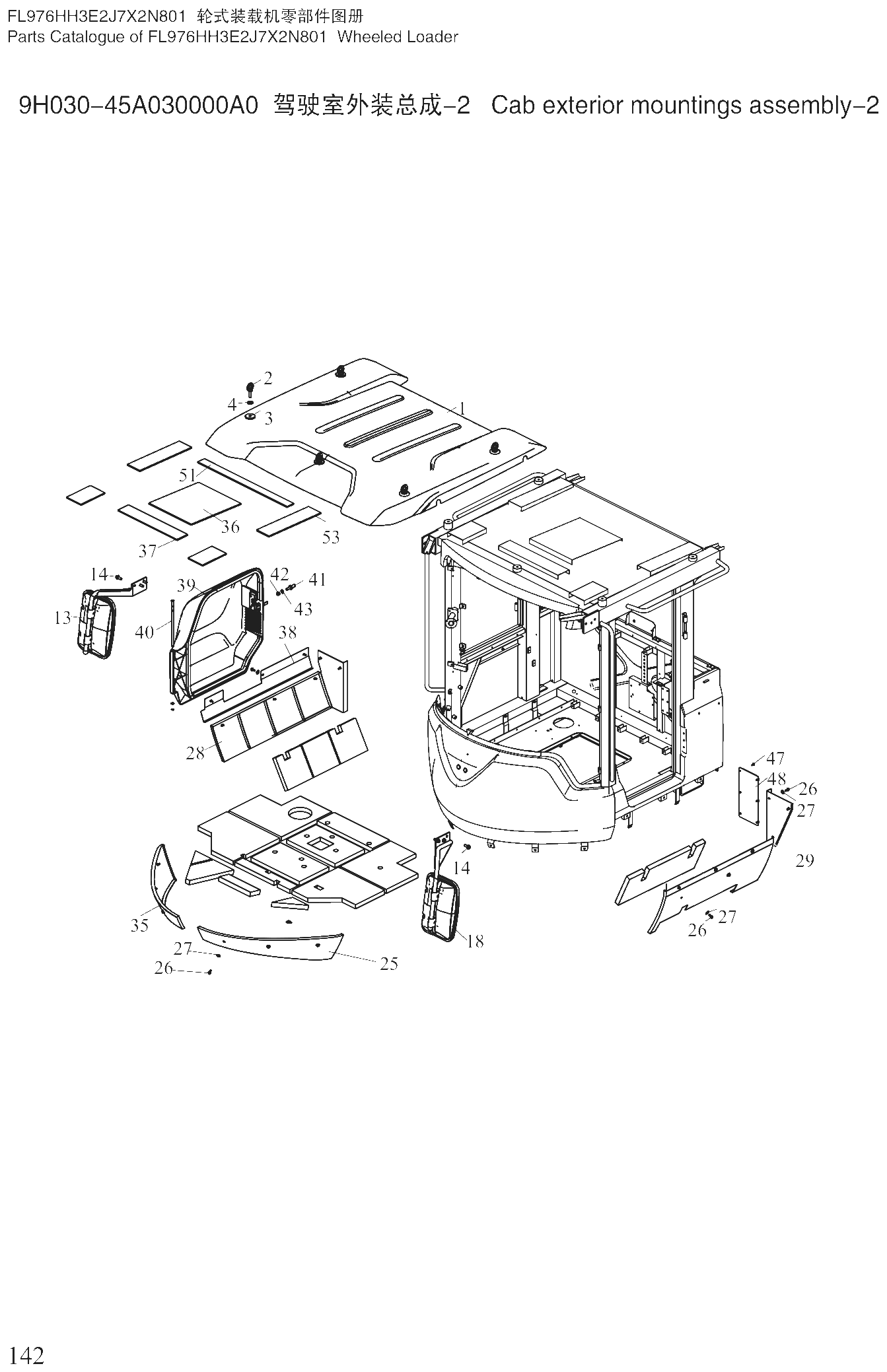

Наружные детали кабины в сборе 2

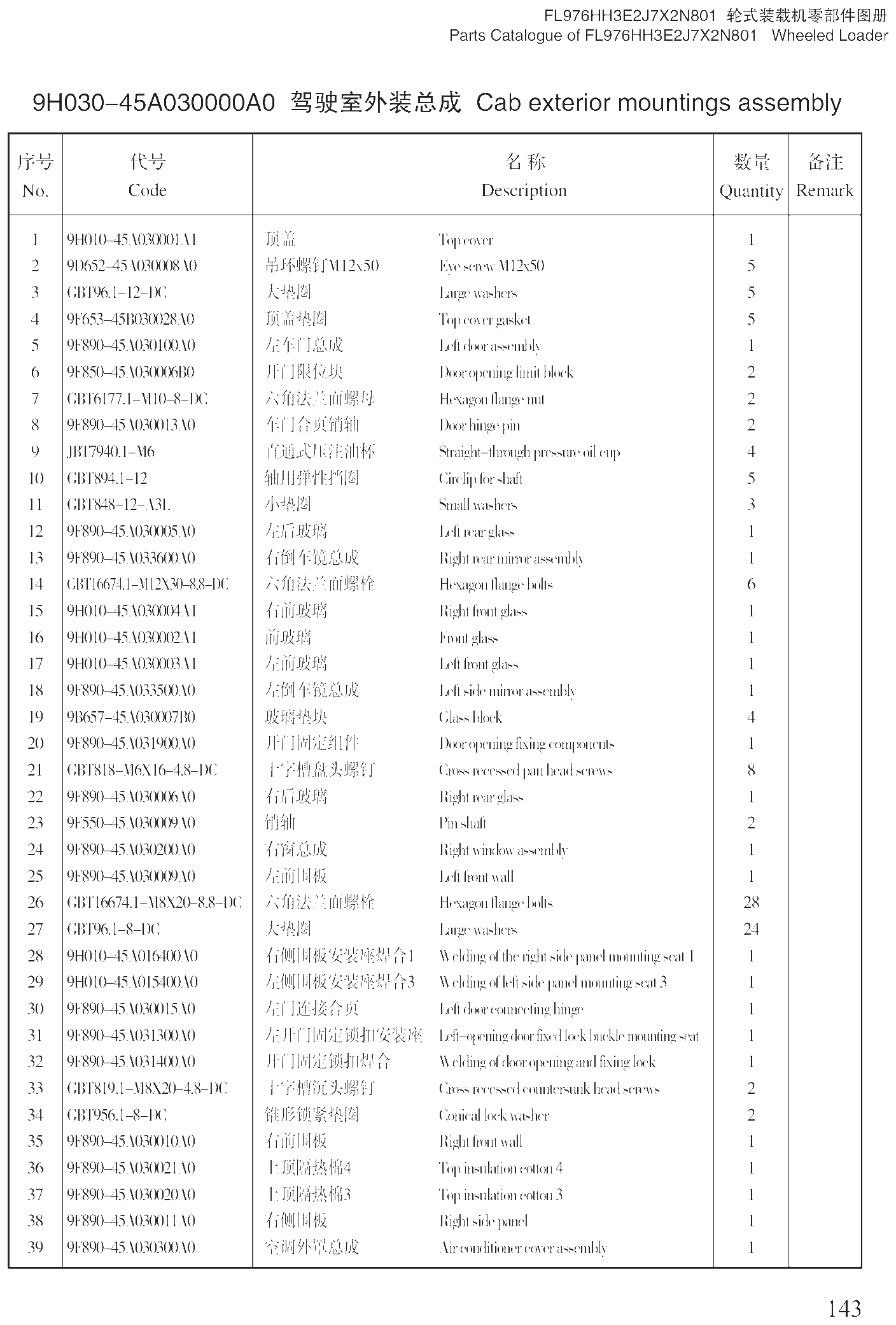

Наружные детали кабины в сборе 3

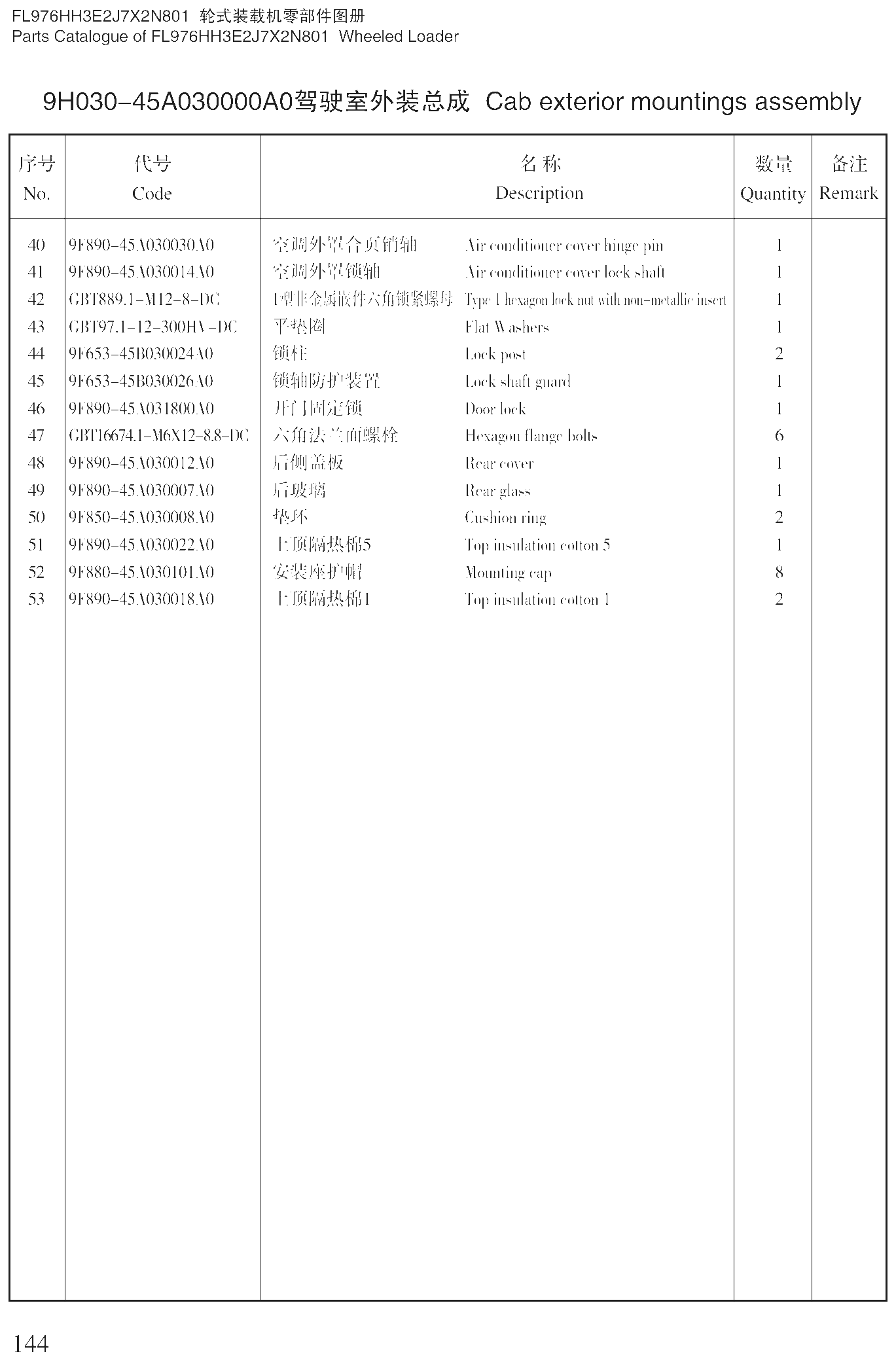

Наружные детали кабины в сборе 4

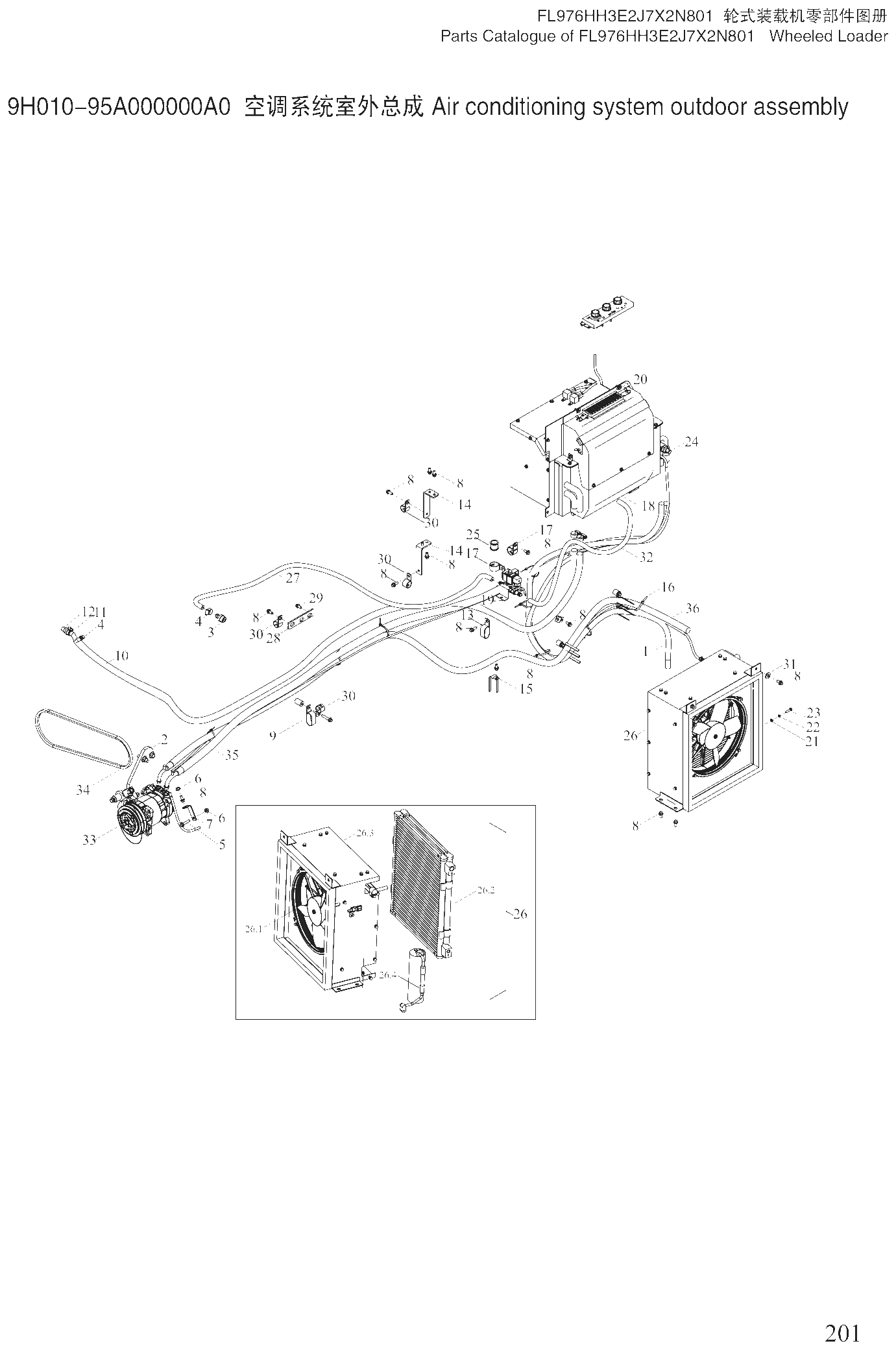

Наружный блок кондиционера в сборе

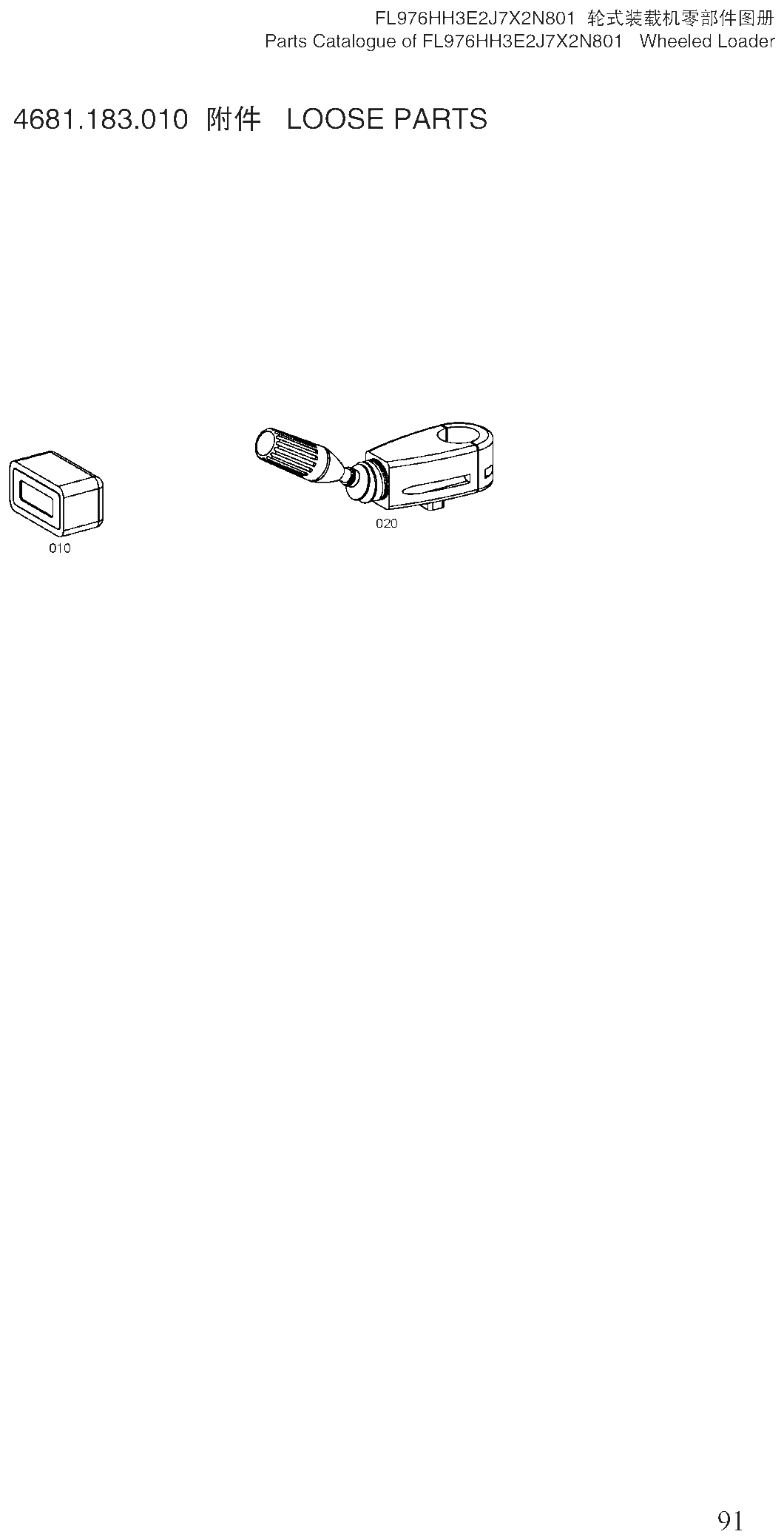

Незакреплённые детали

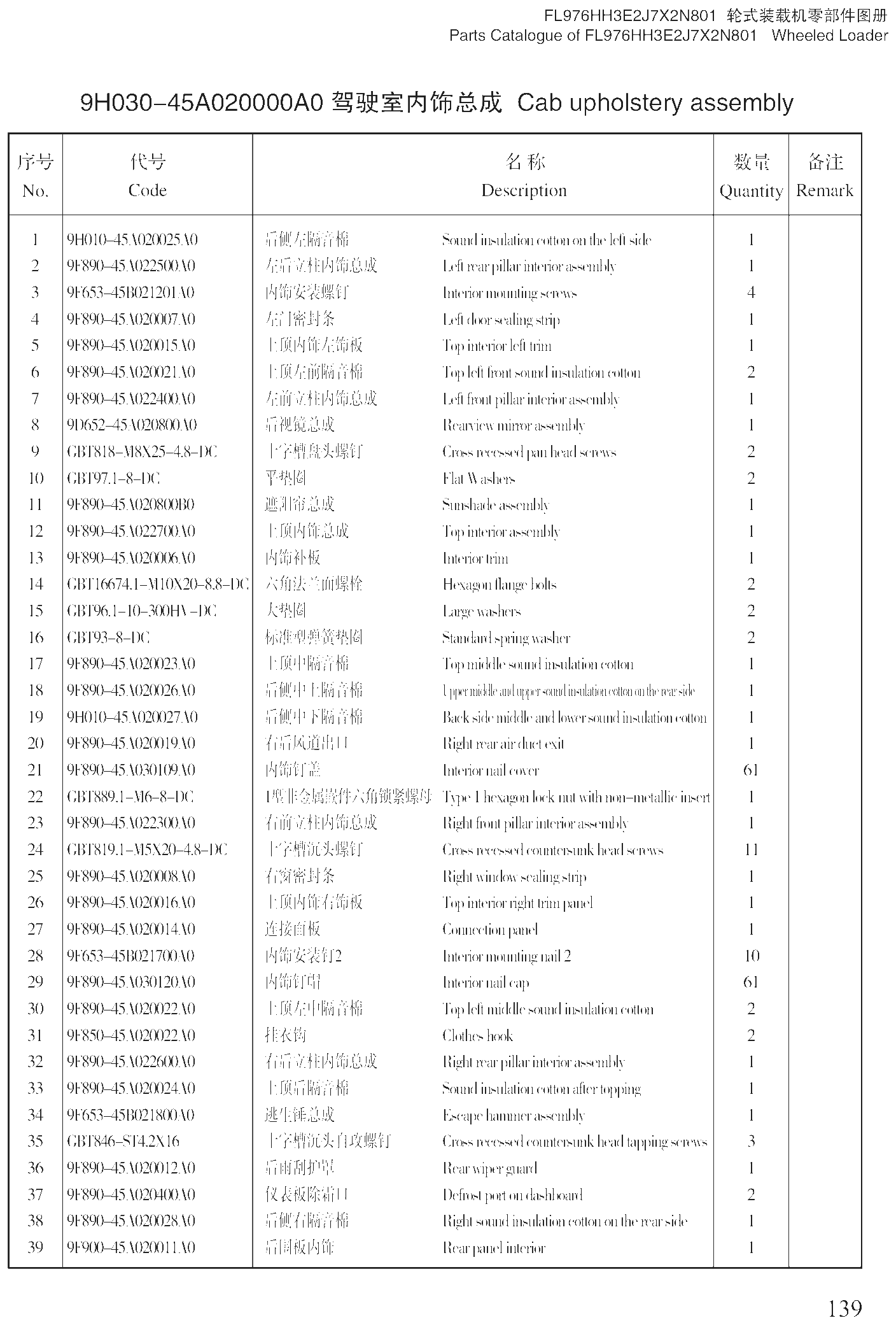

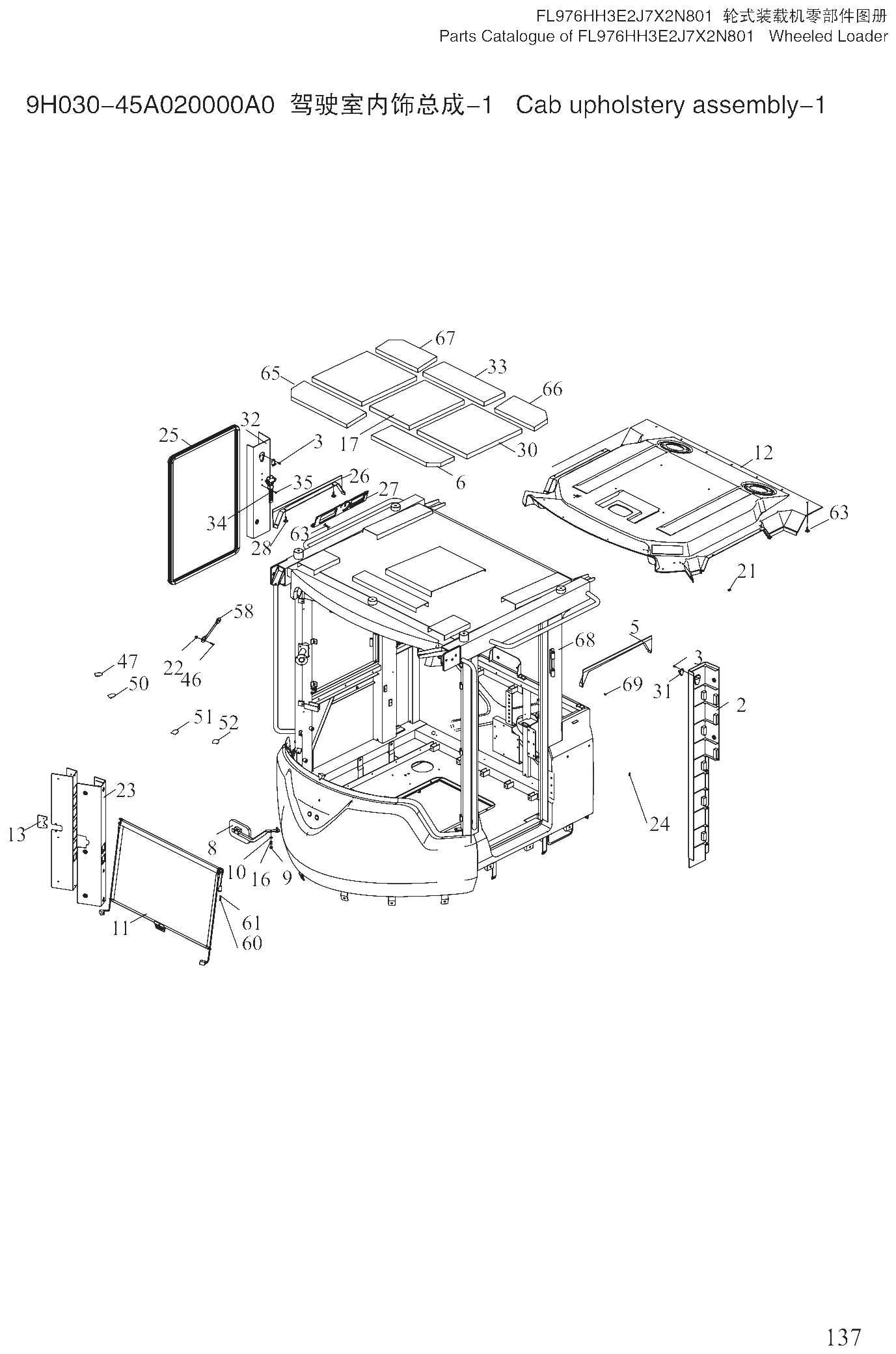

Обивка кабины в сборе

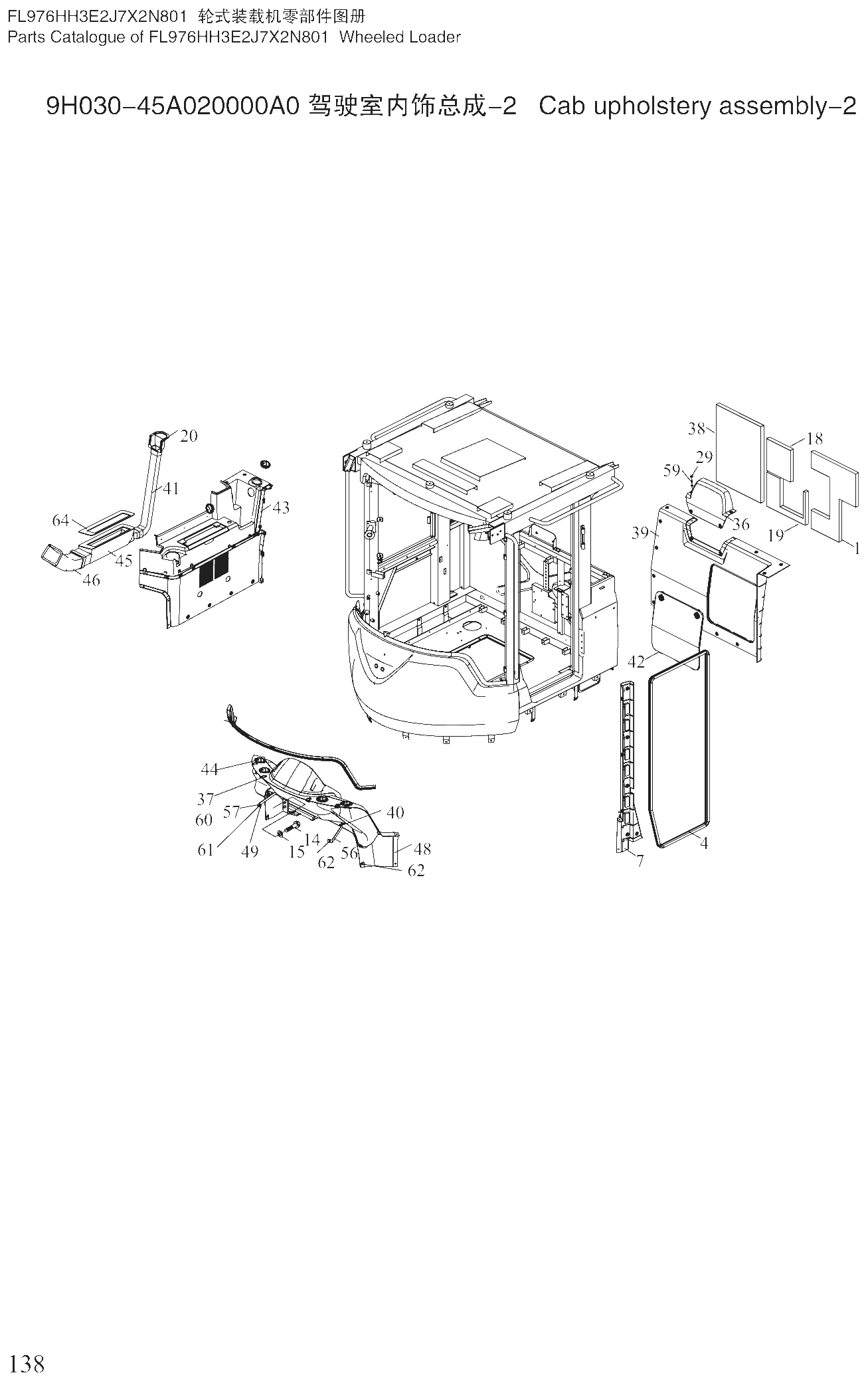

Обивка кабины в сборе 2
Обивка кабины в сборе 3
Отбор мощности

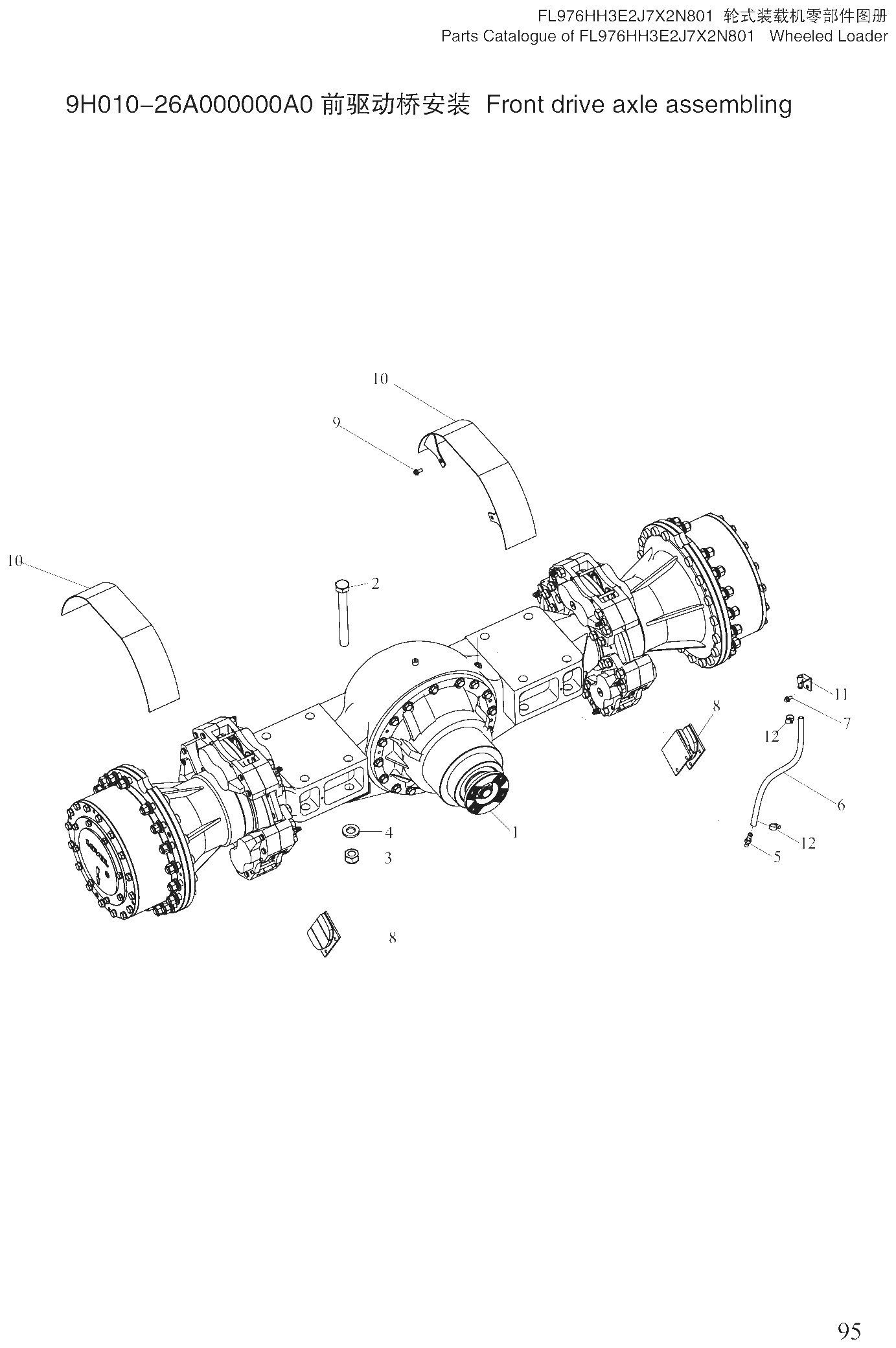

Передний ведущий мост в сборе

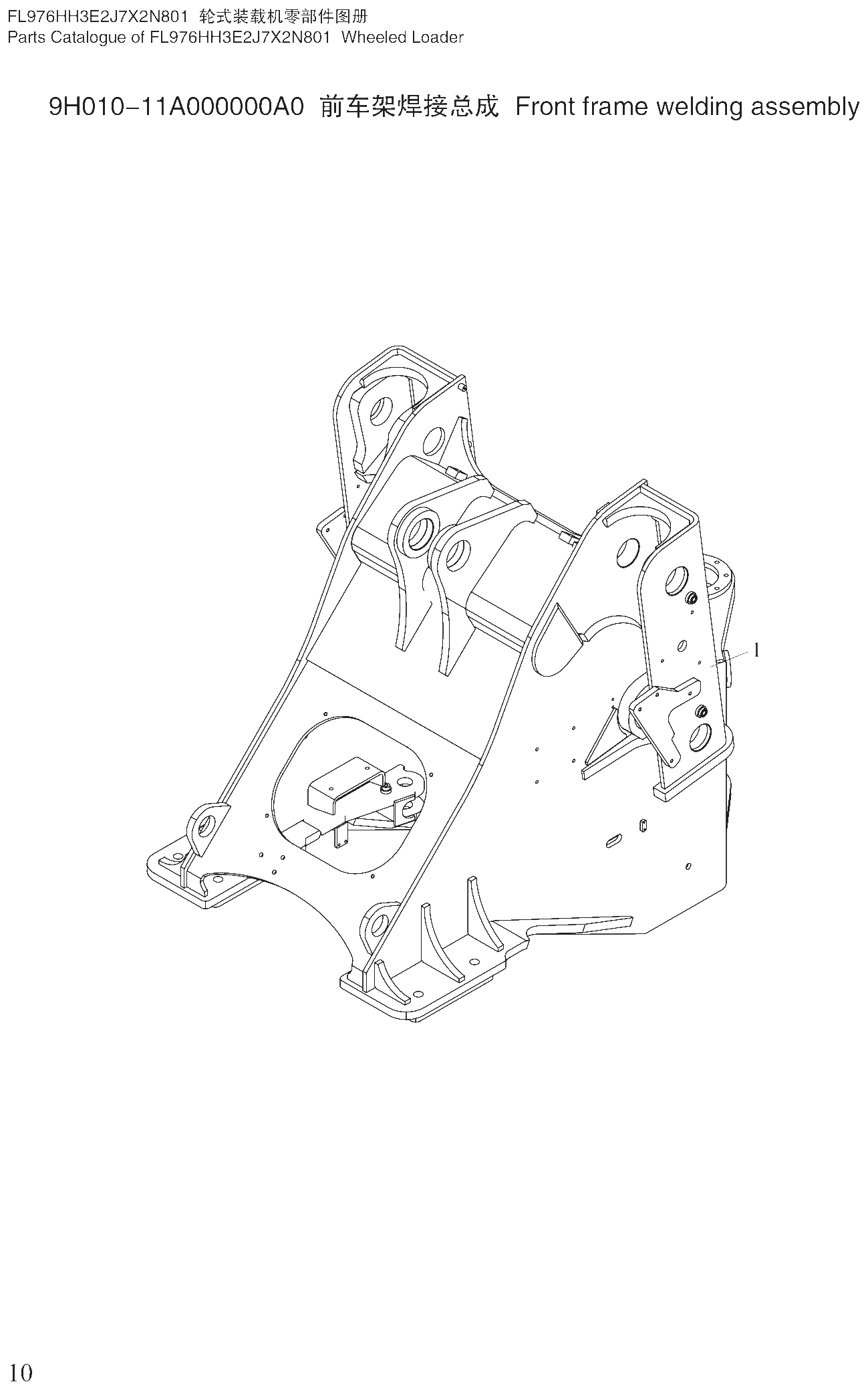

Передняя рама сварная в сборе

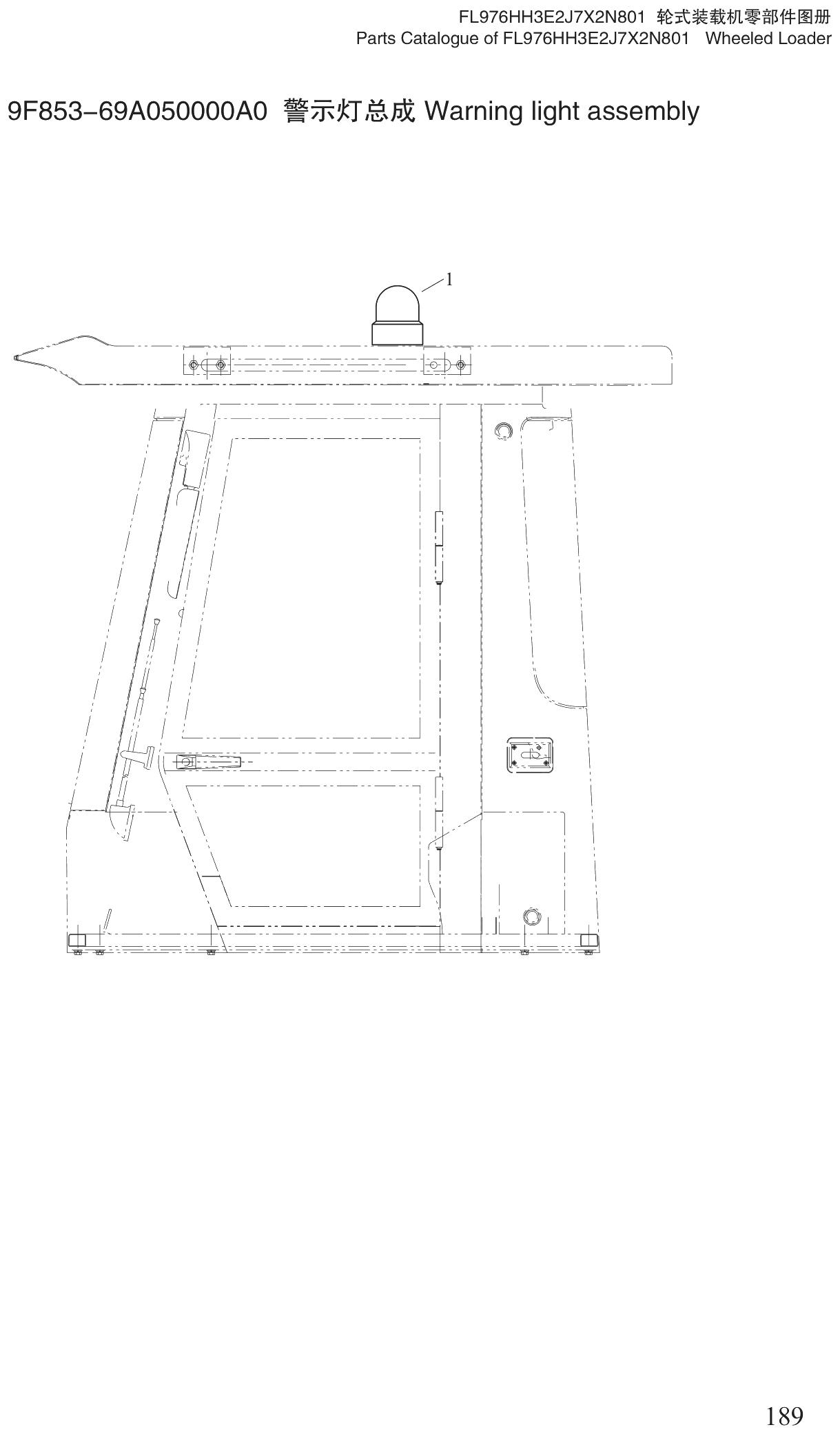

Проблесковый маяк в сборе

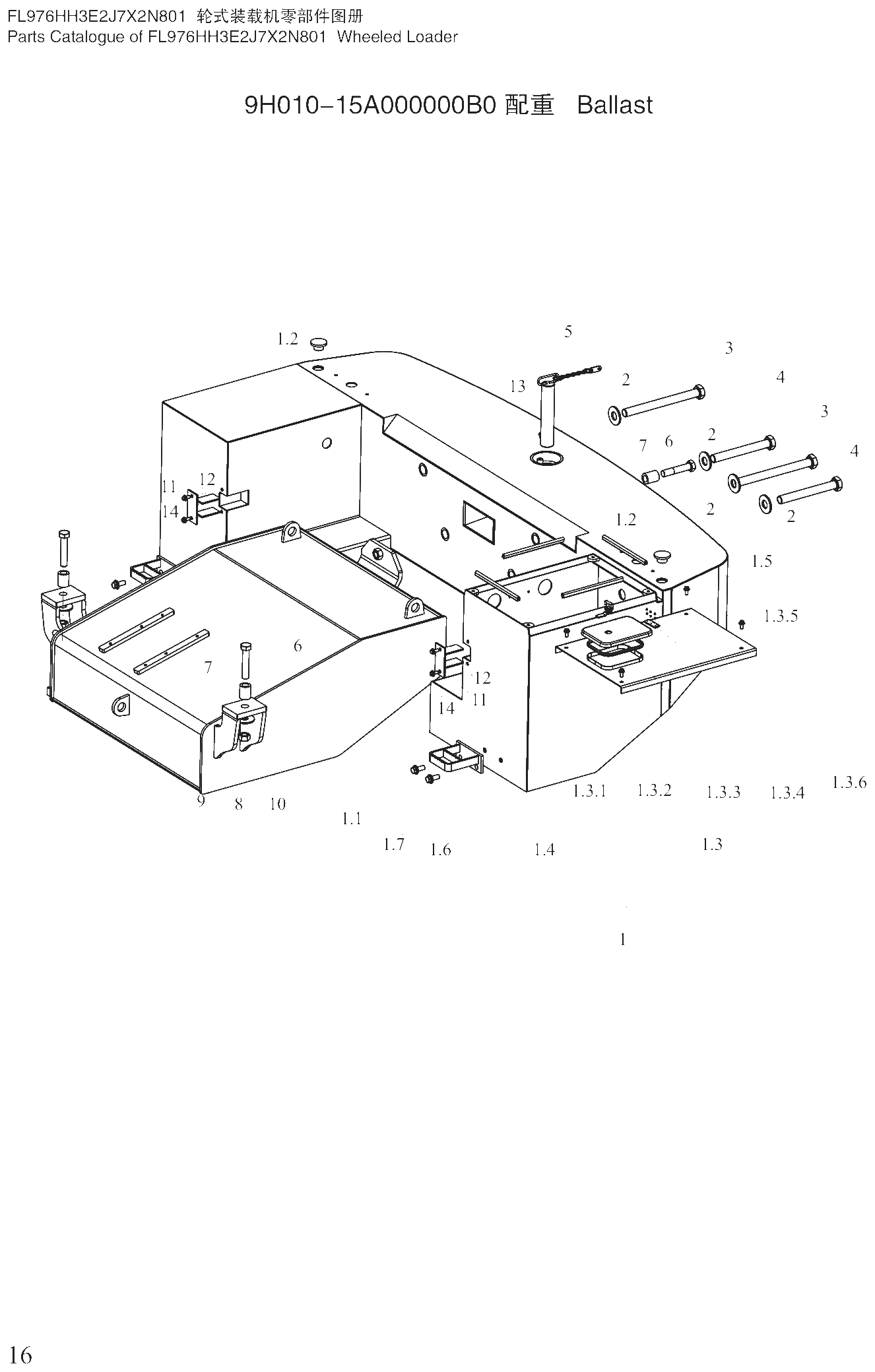

Противовес

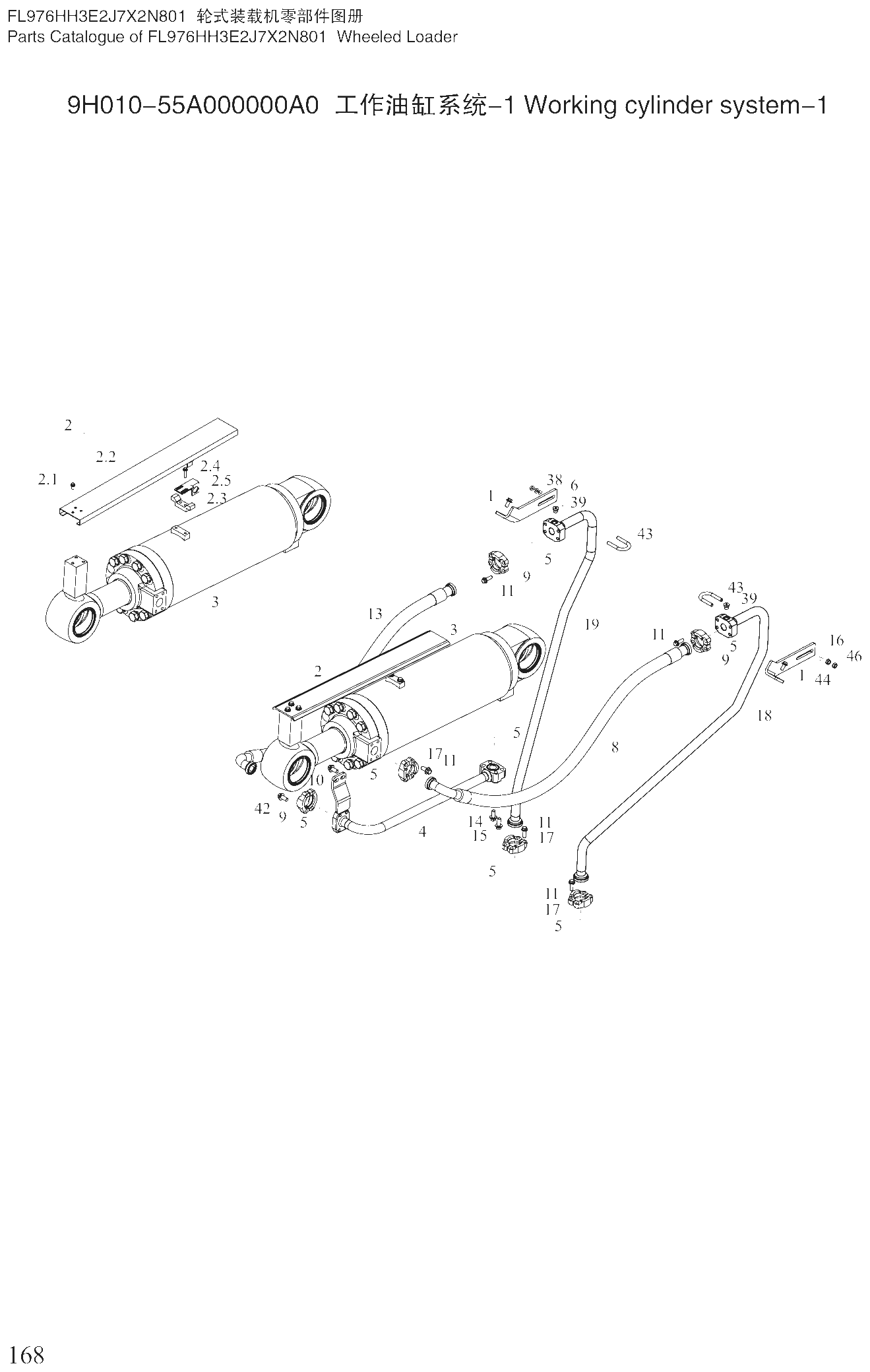

Рабочий гидроцилиндр

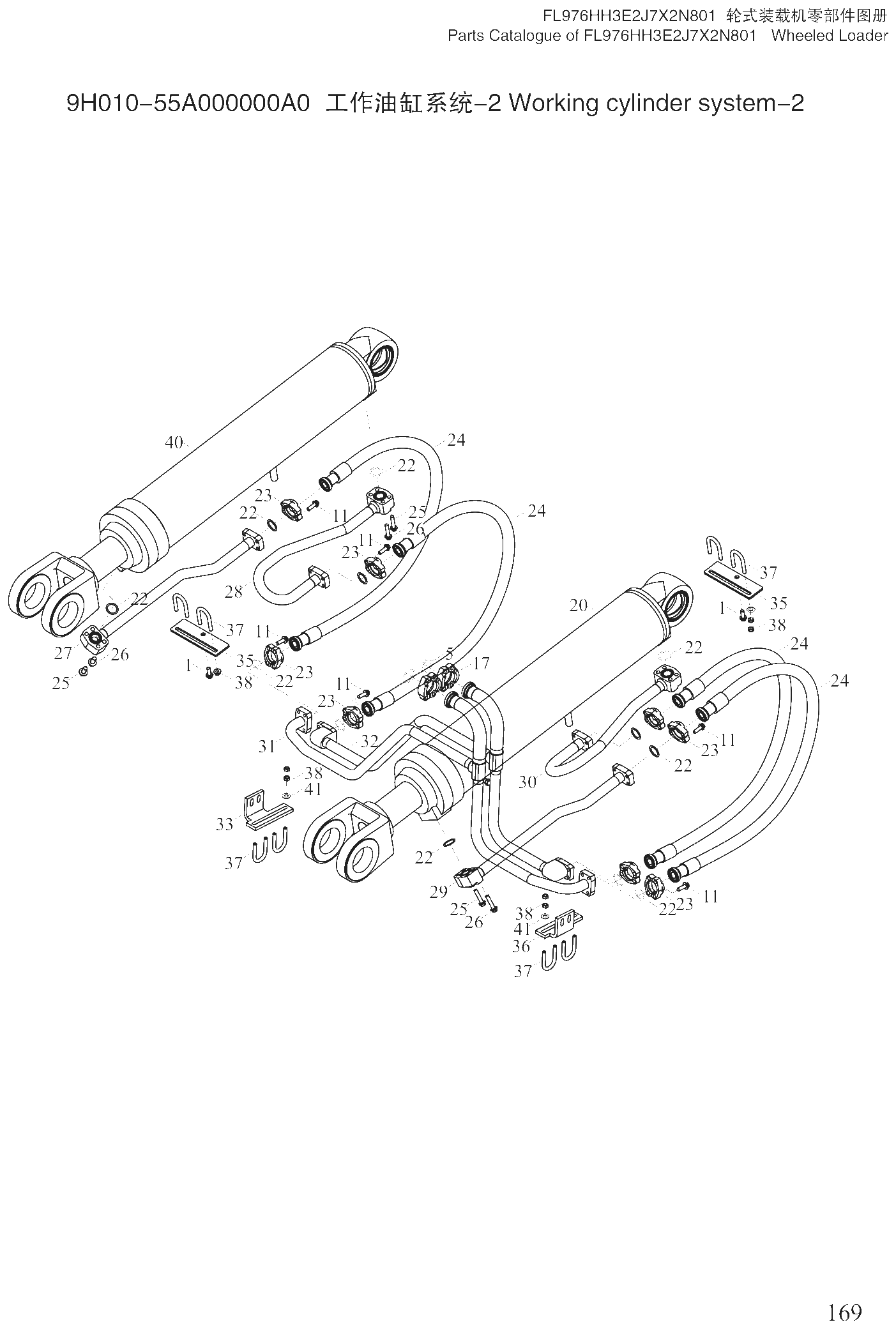

Рабочий гидроцилиндр 2

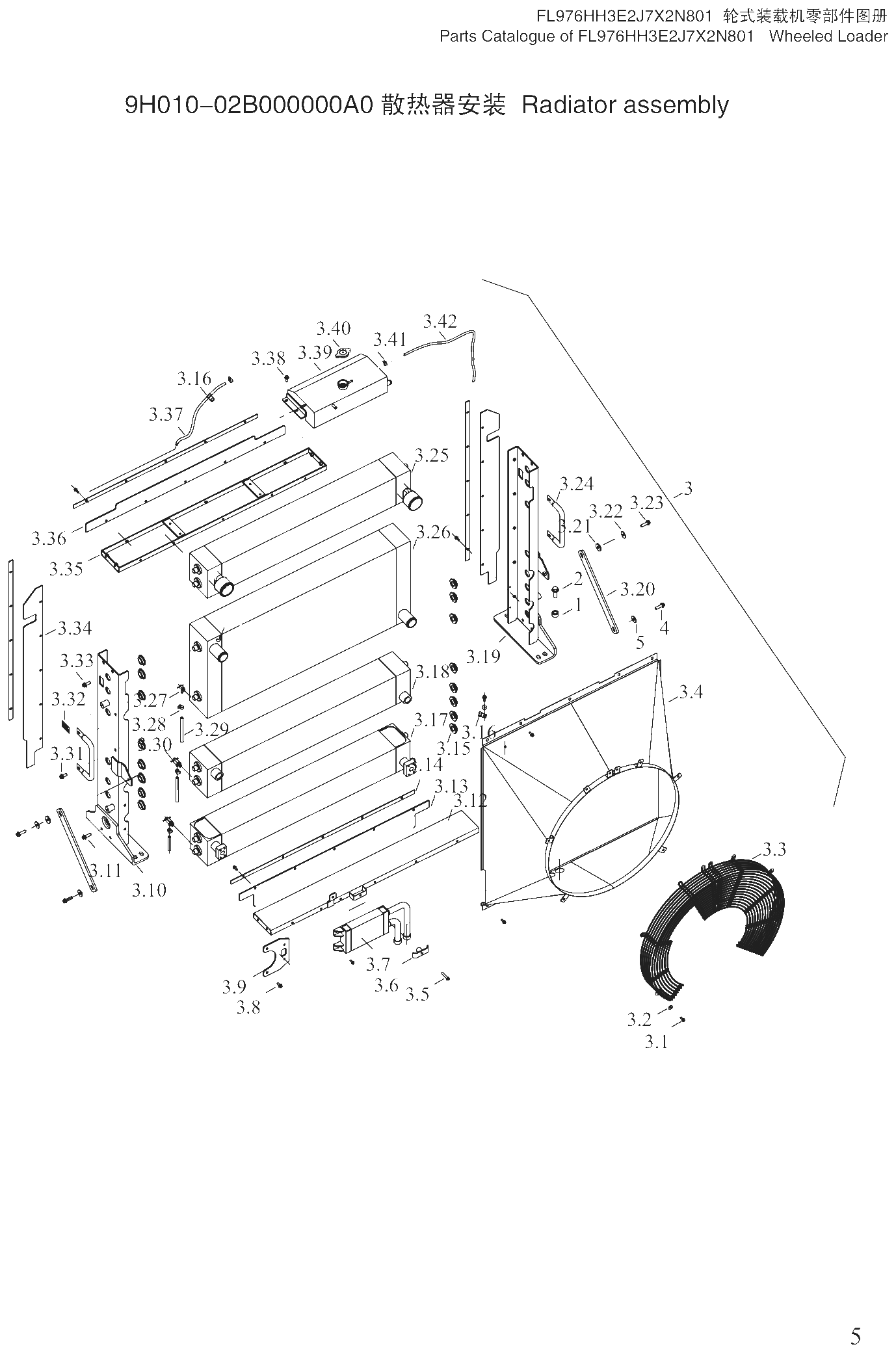

Радиатор в сборе

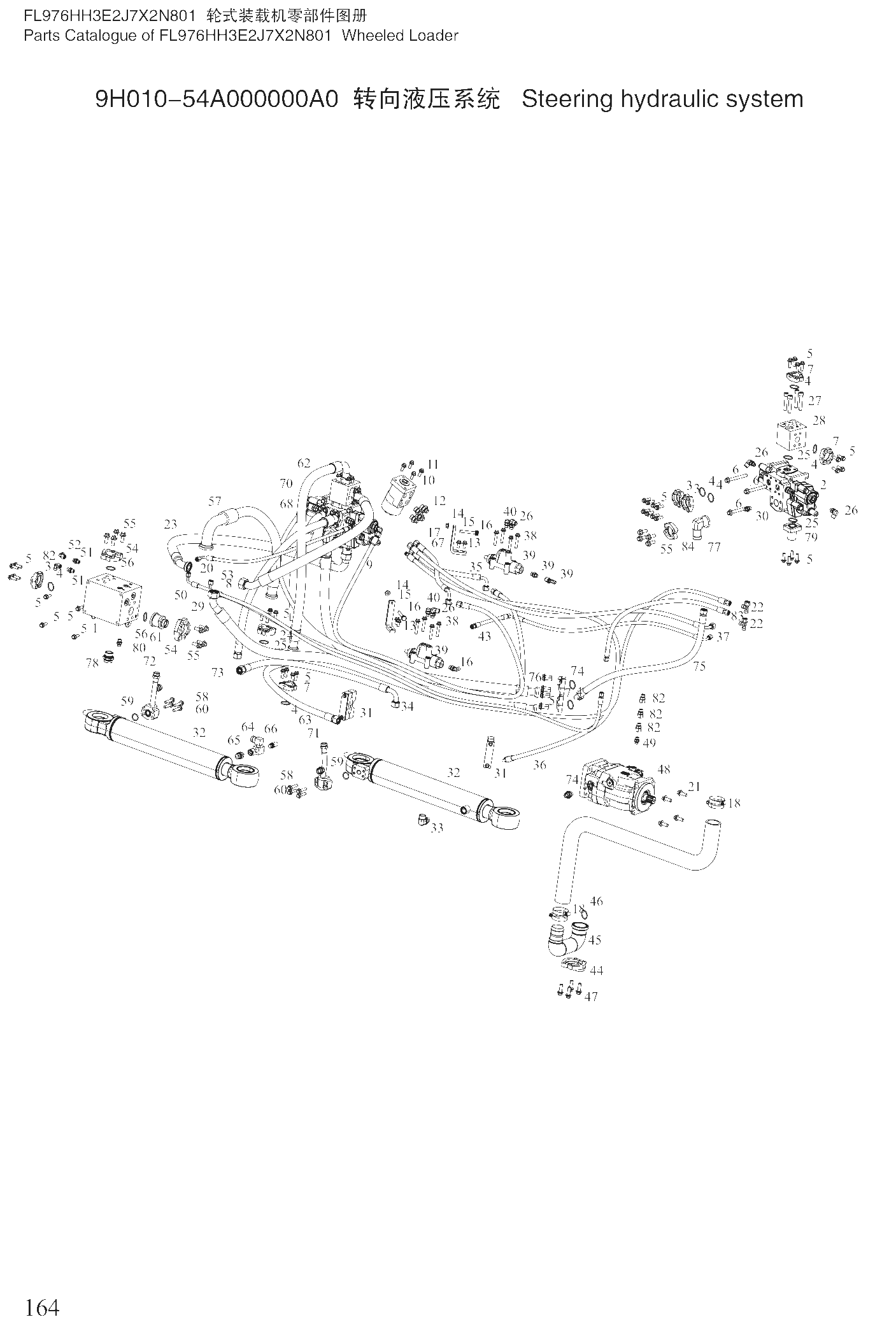

Рулевая гидросистема

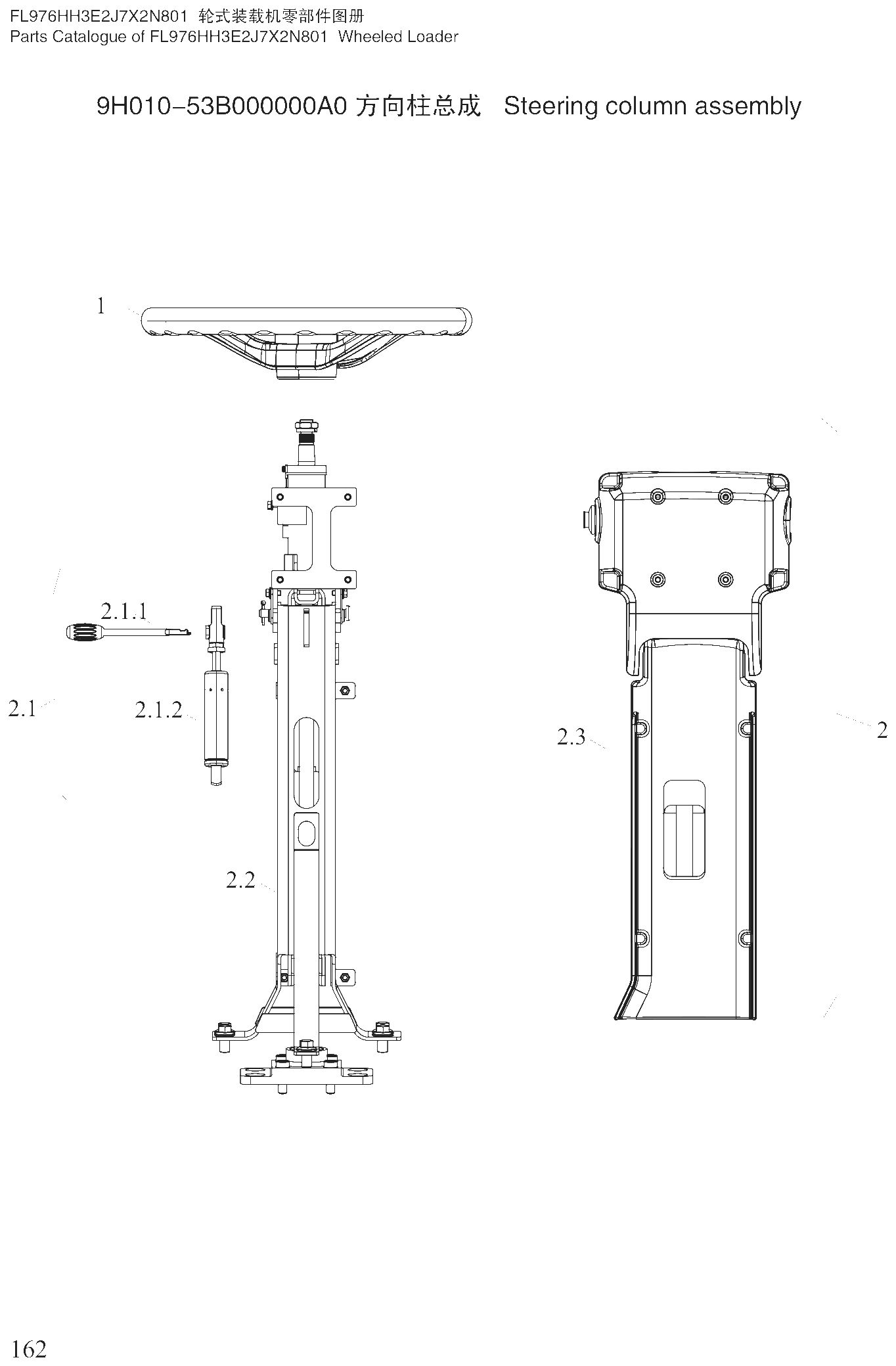

Рулевая колонка в сборе

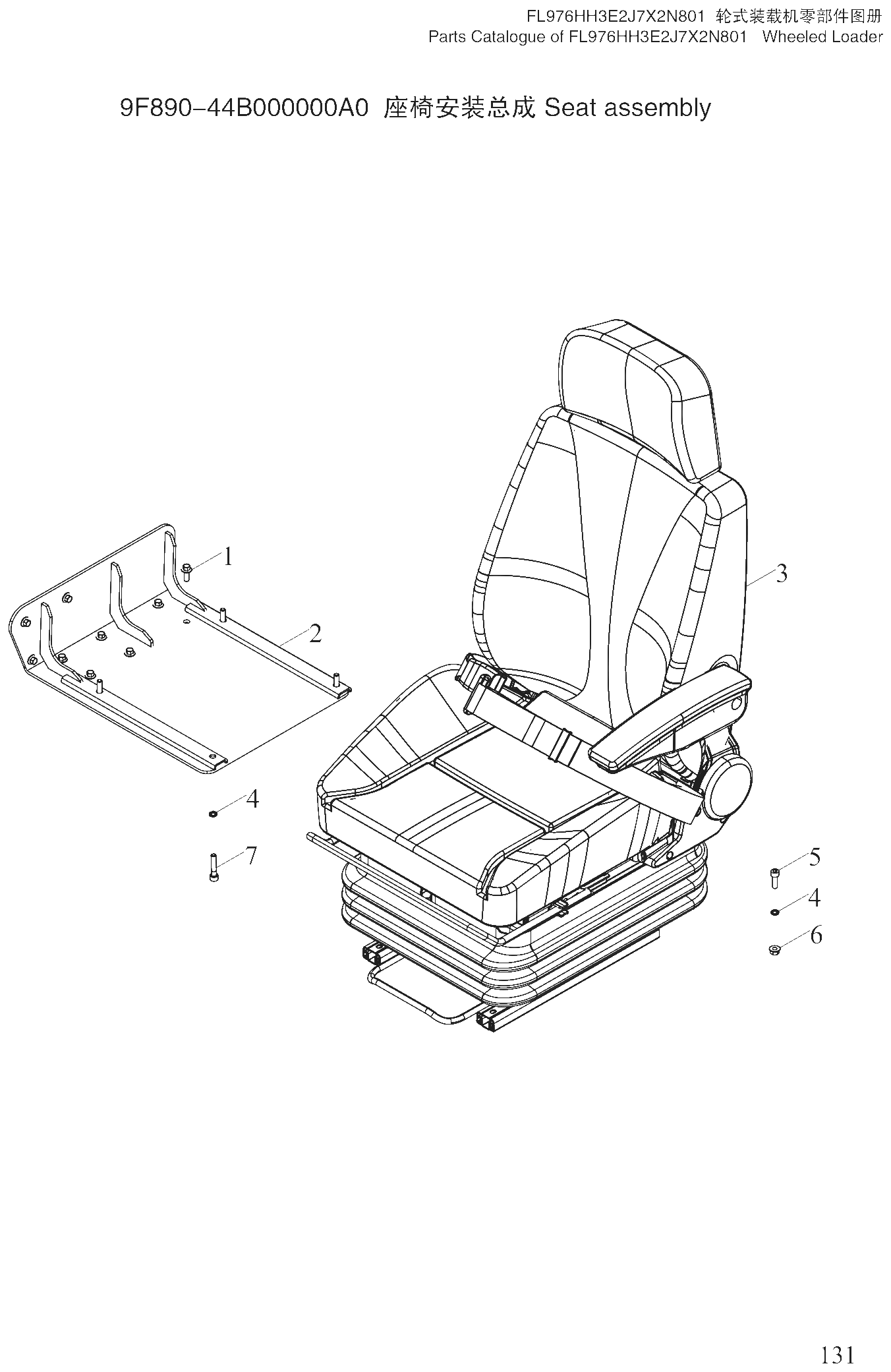

Сиденье в сборе

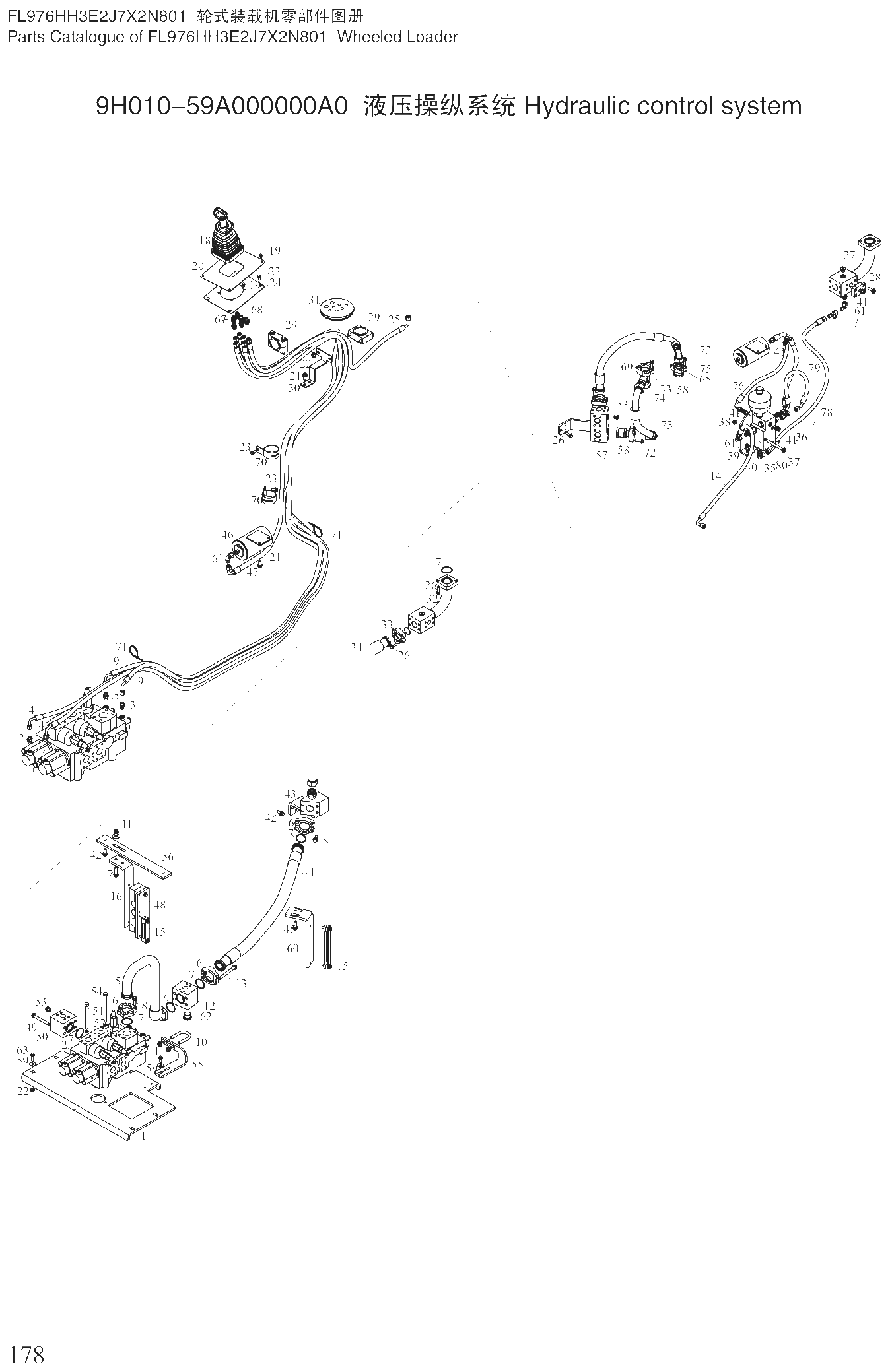

Система гидравлического управления

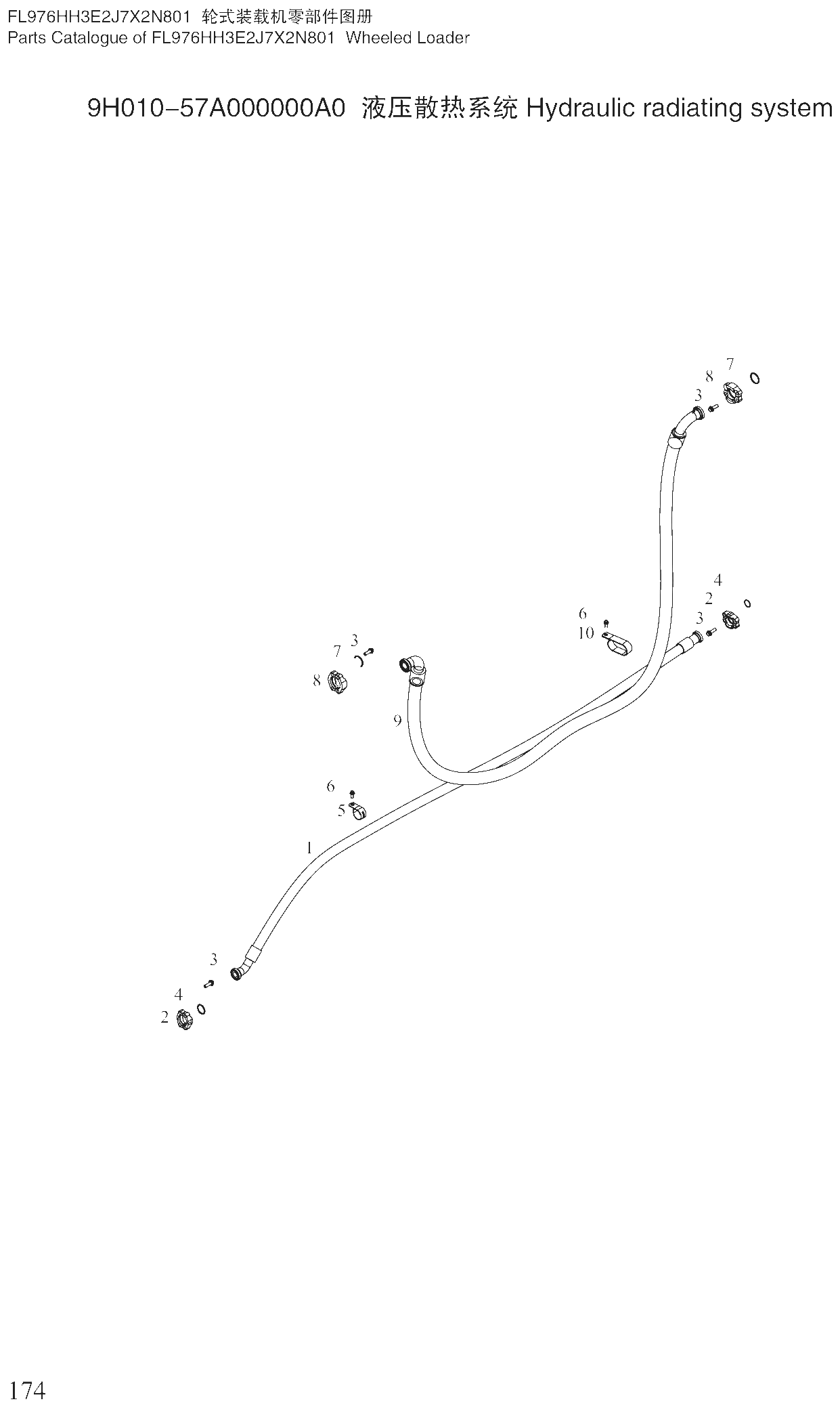

Система охлаждения гидравлики

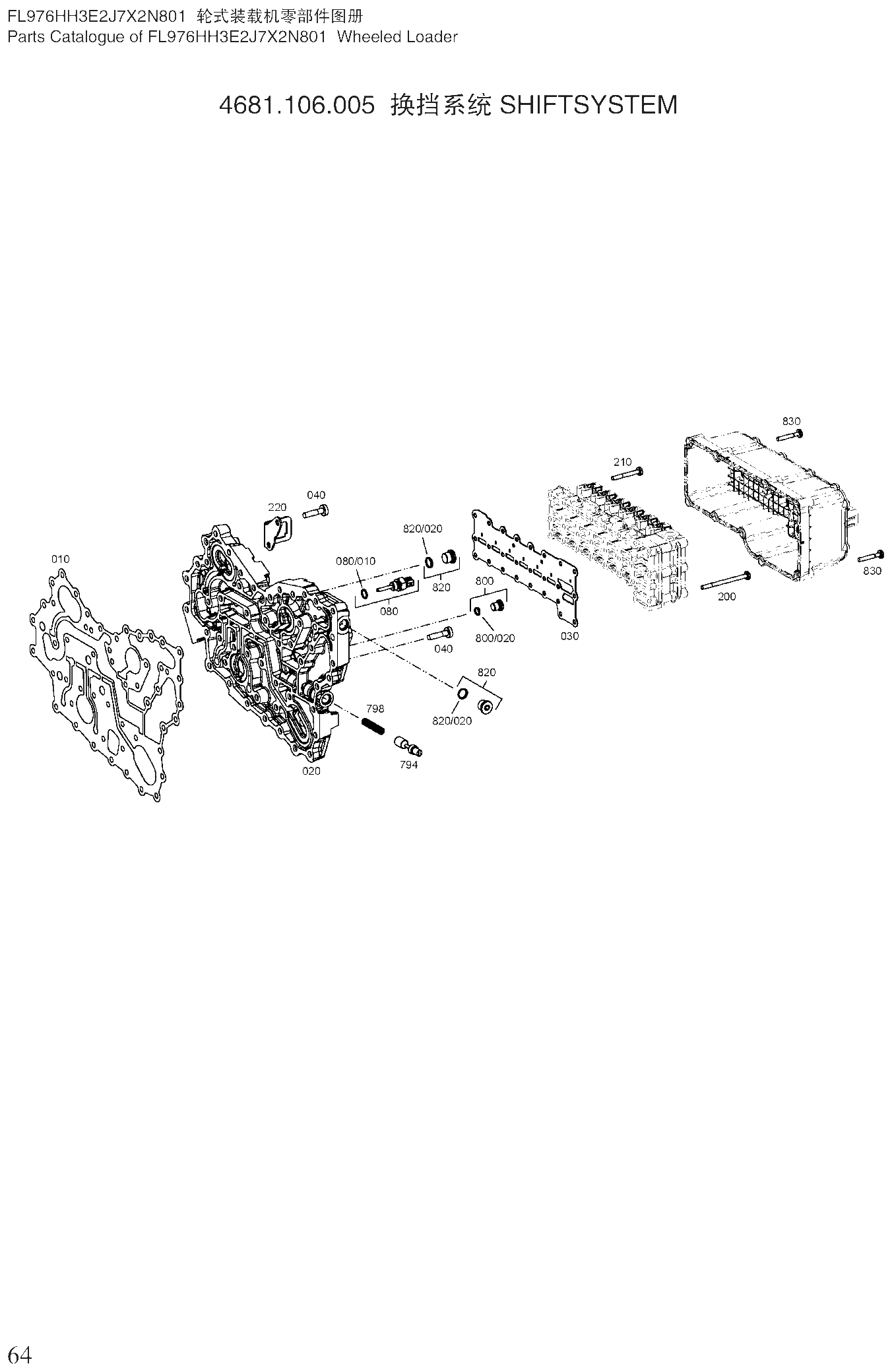

Система переключения передач

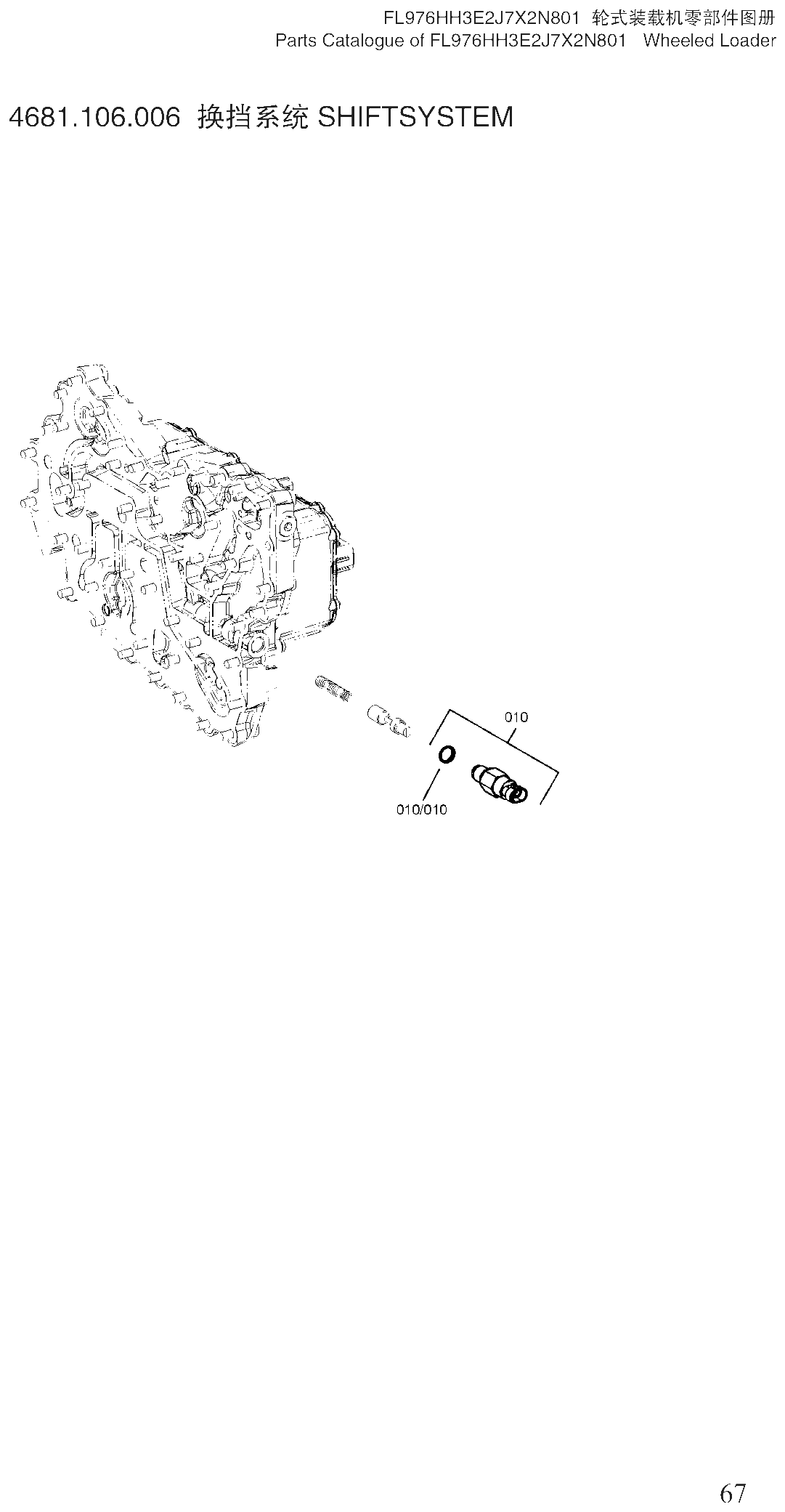

Система переключения передач 2

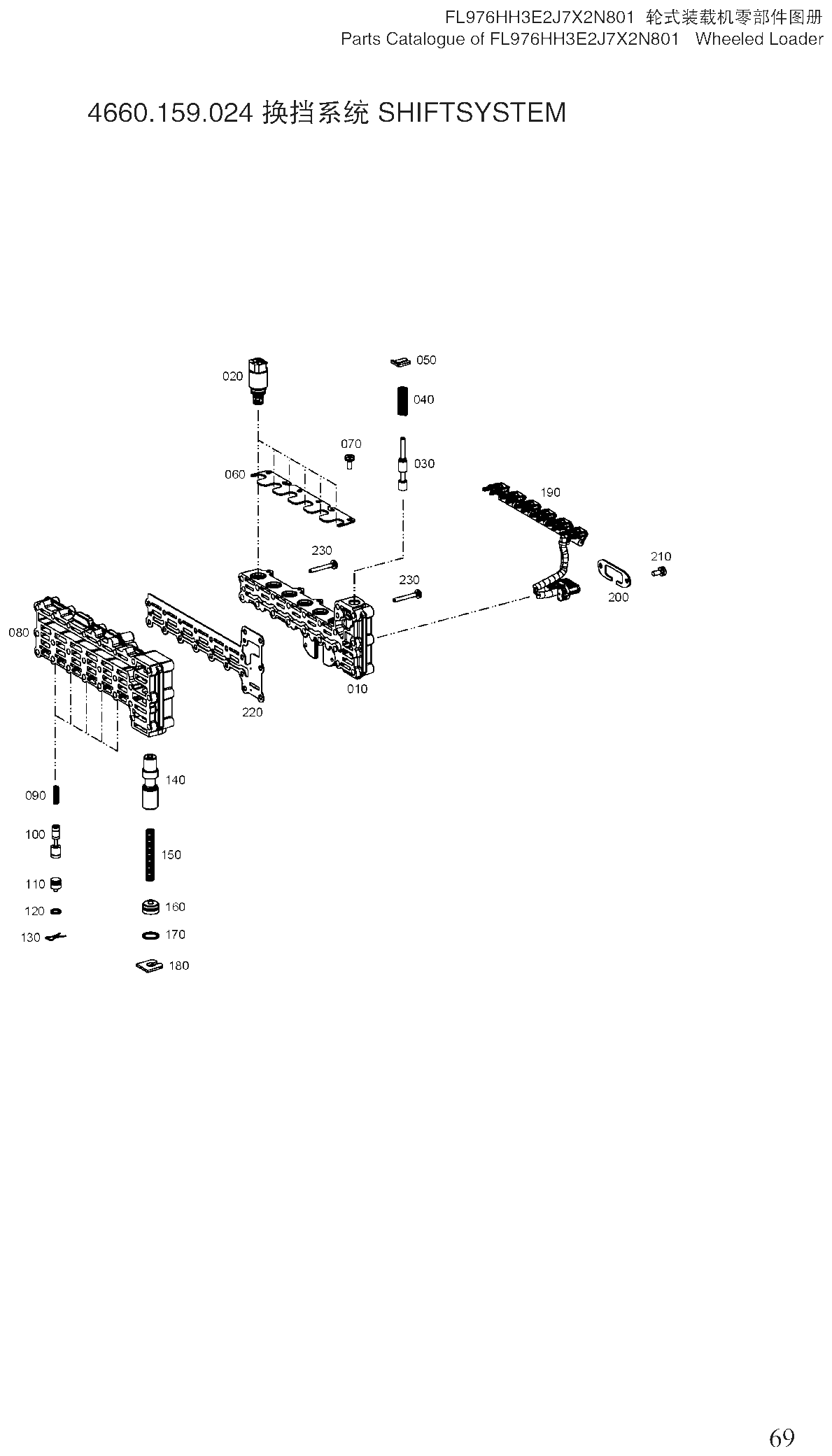

Система переключения передач 3

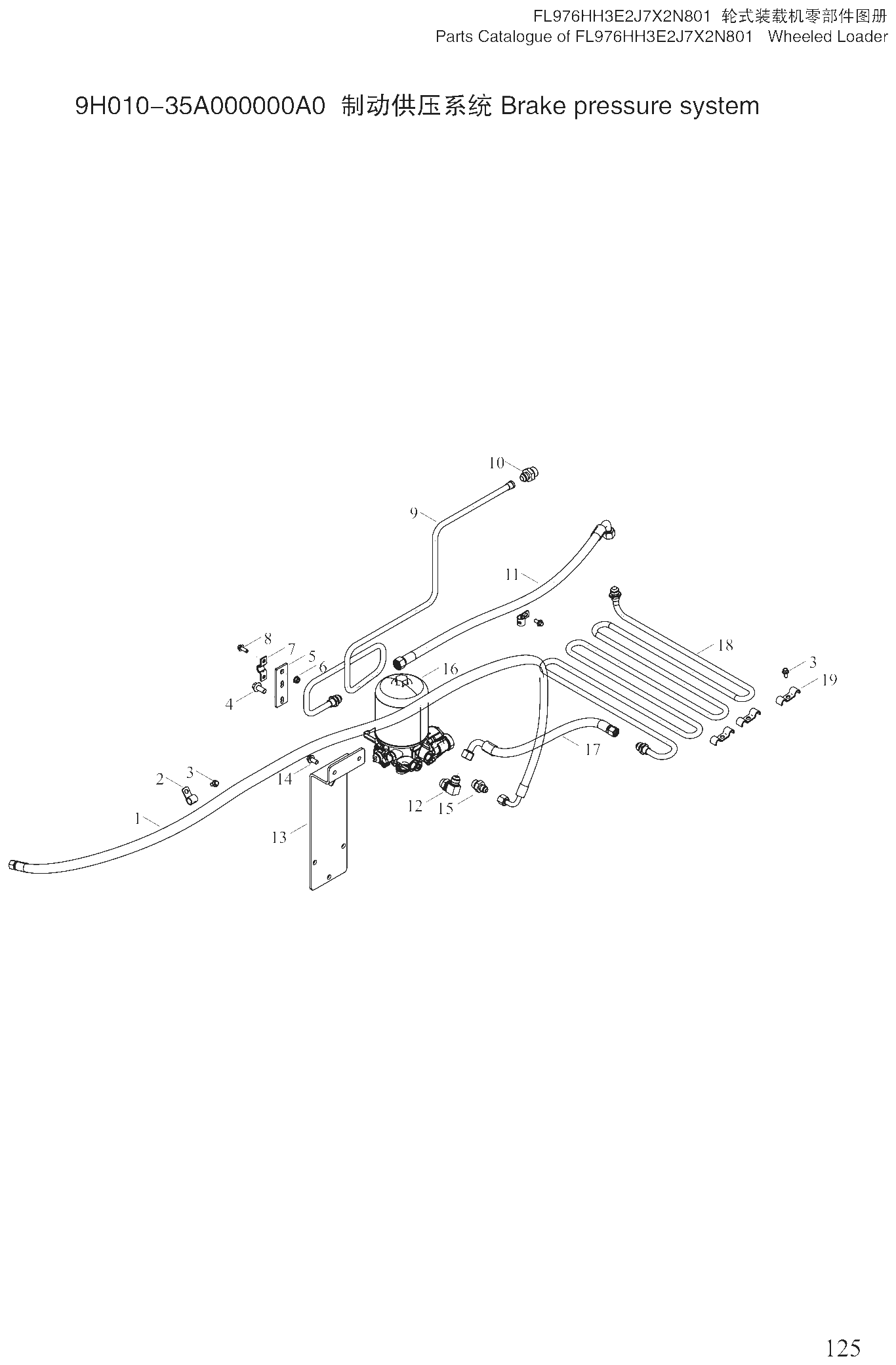

Система подачи давления тормозов

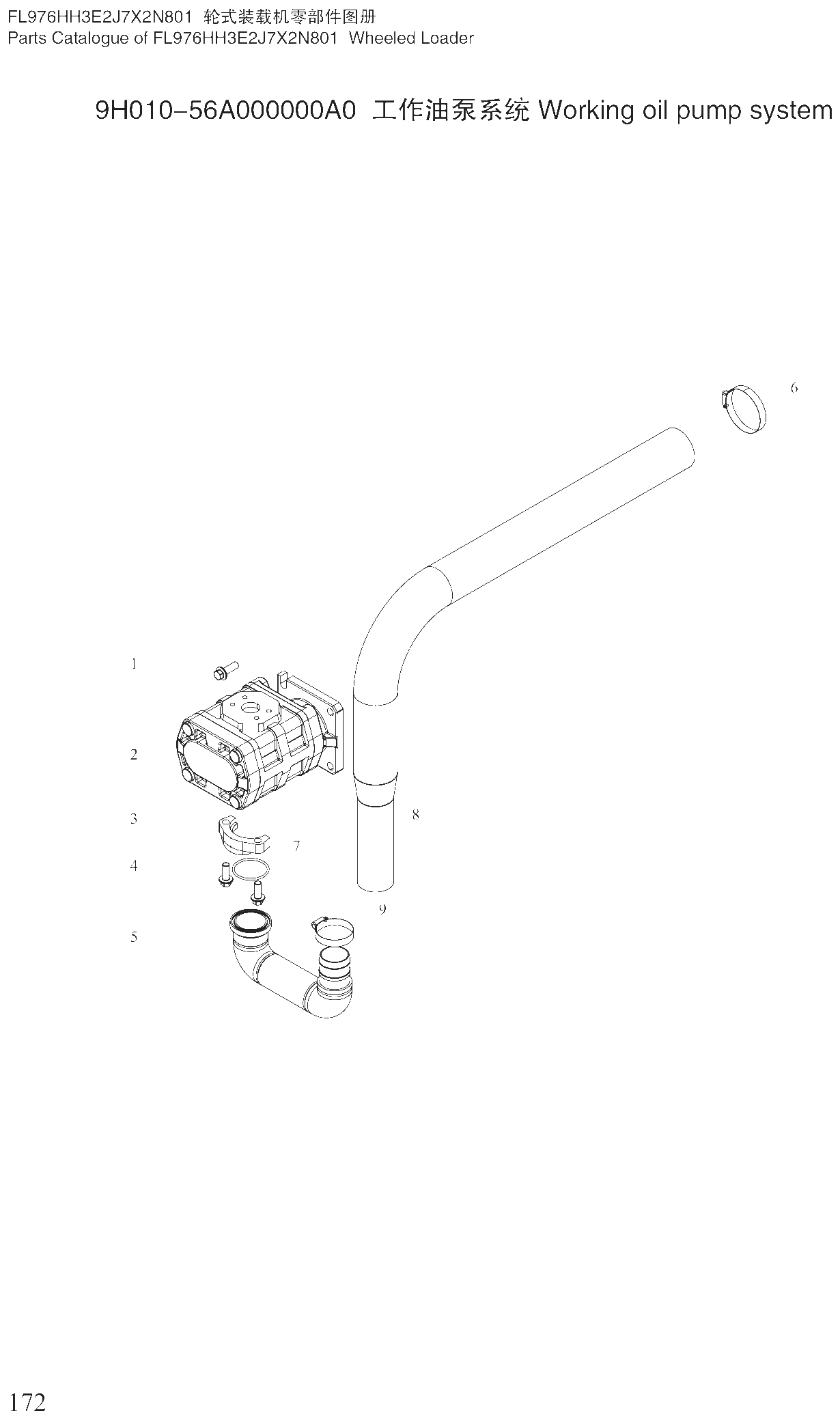

Система рабочего насоса

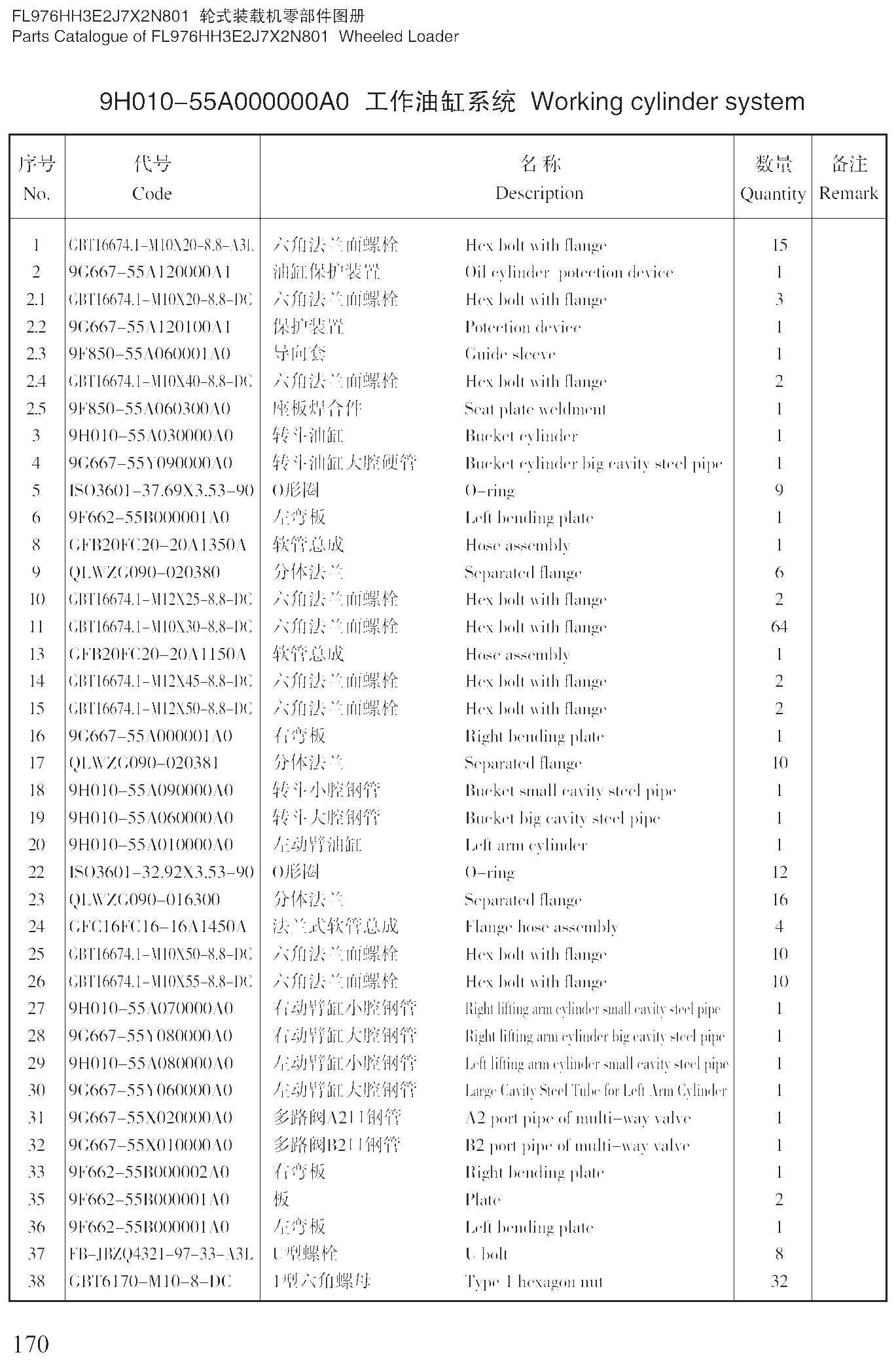

Система рабочих гидроцилиндров

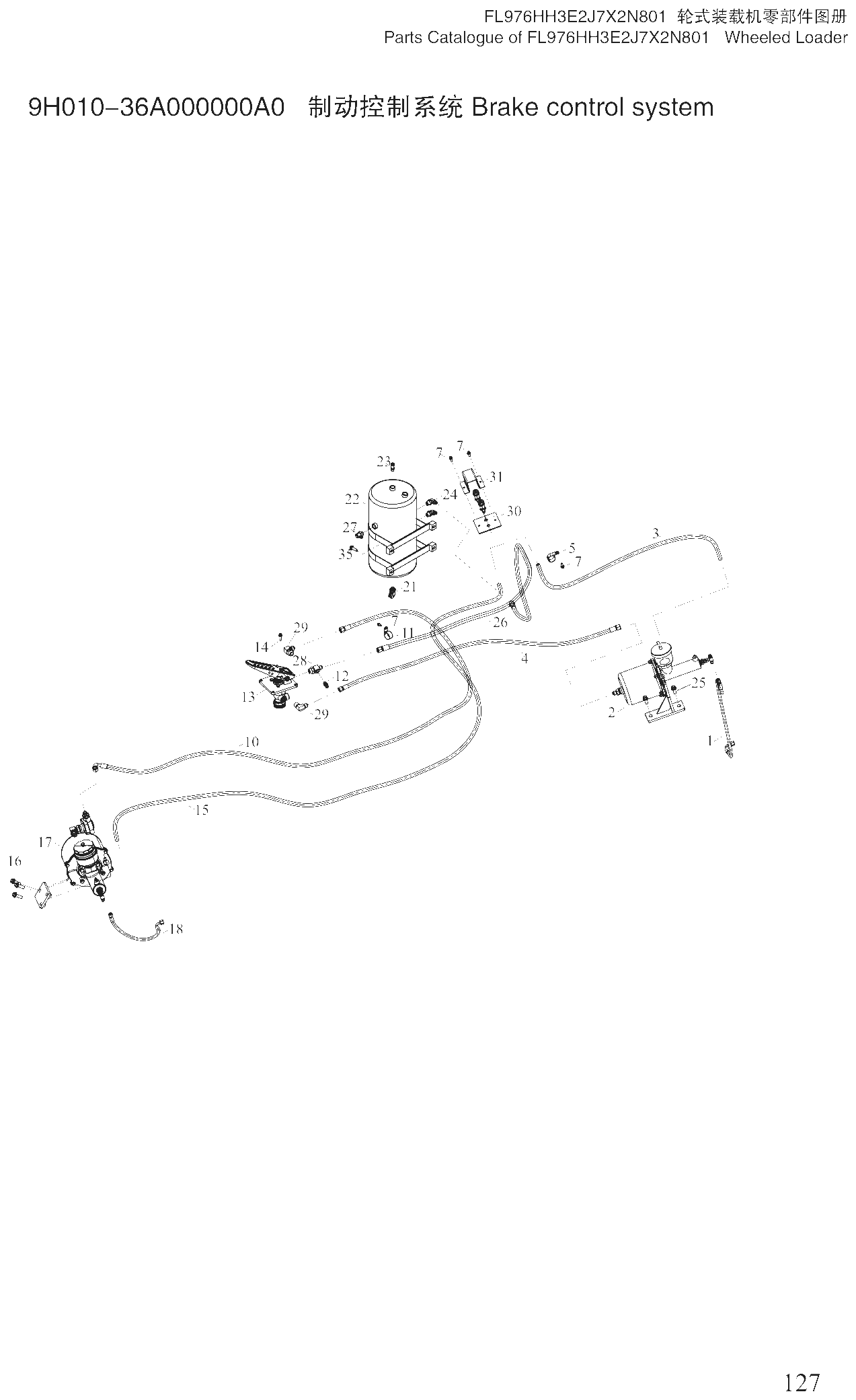

Система управления тормозами

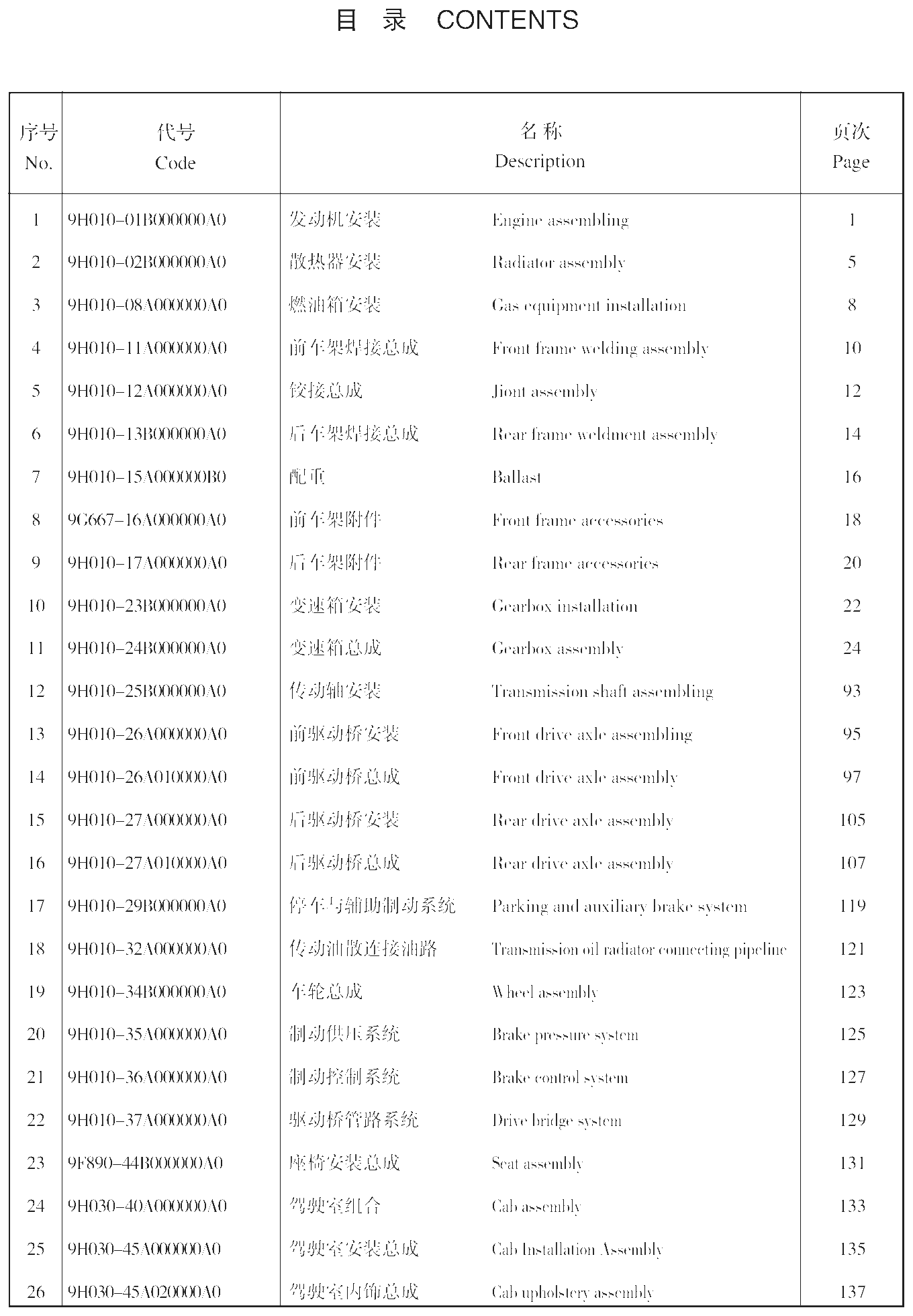

Содержание

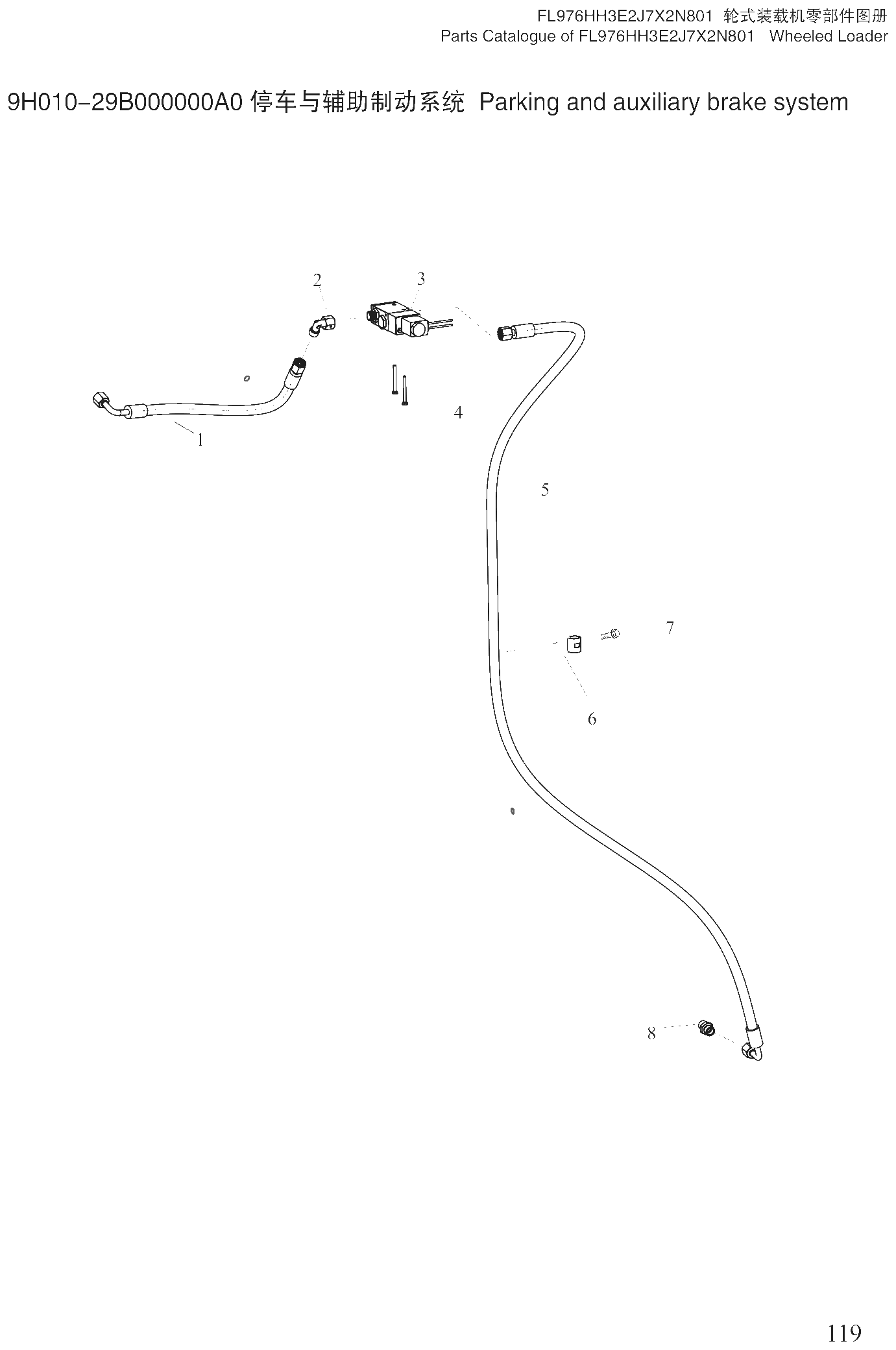

Стояночная и вспомогательная тормозная система

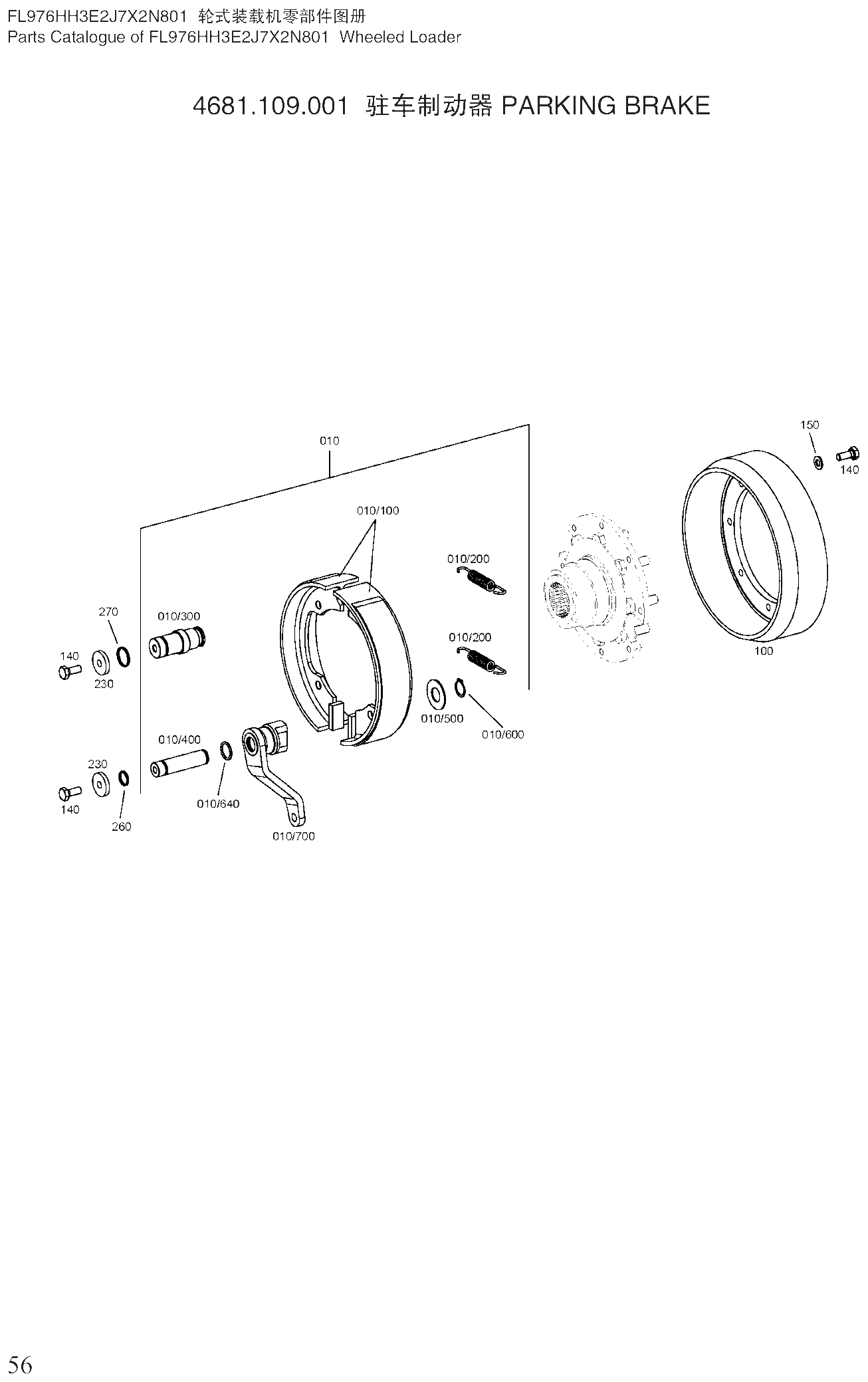

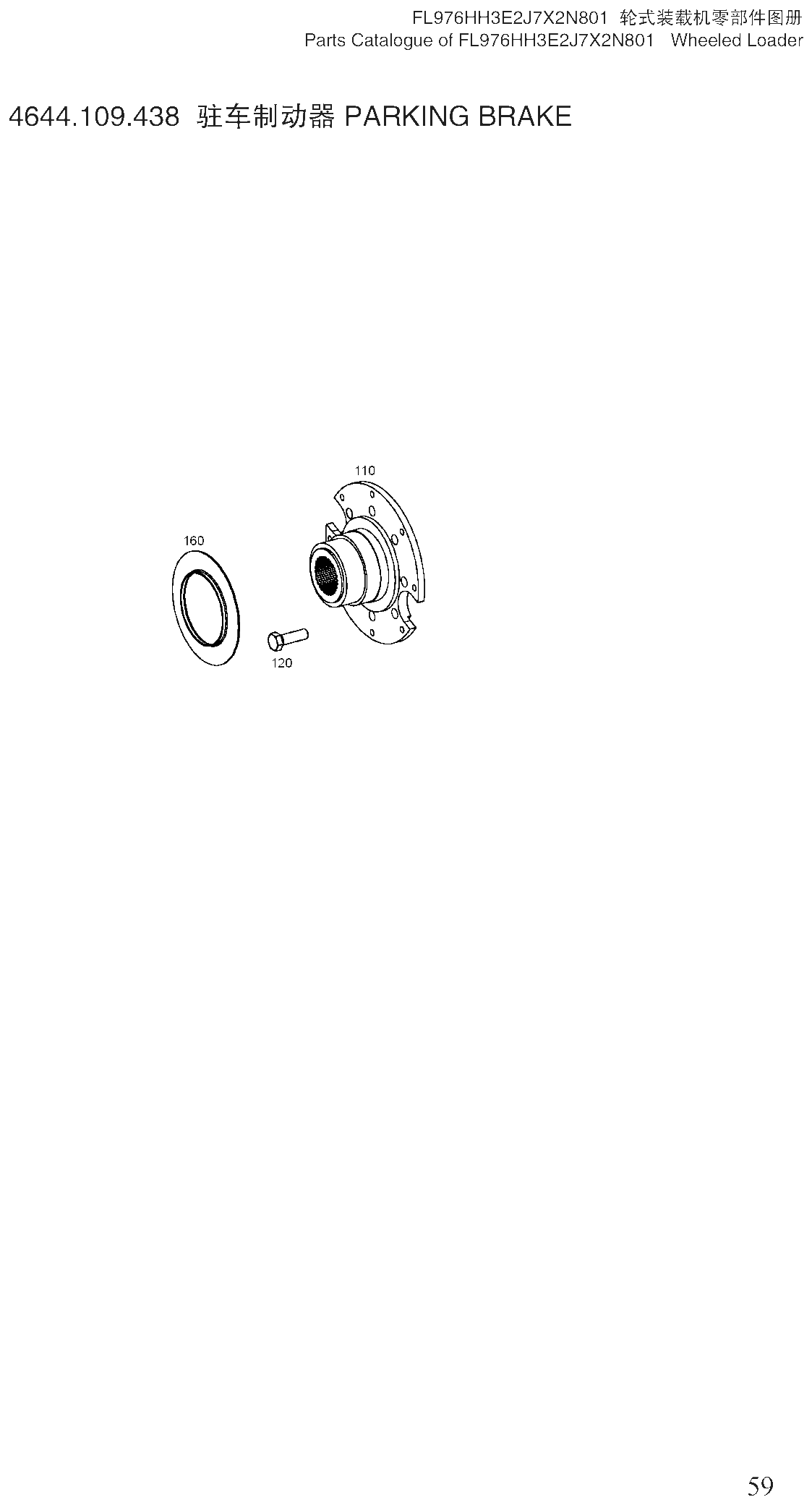

Стояночный тормоз
Стояночный тормоз 2

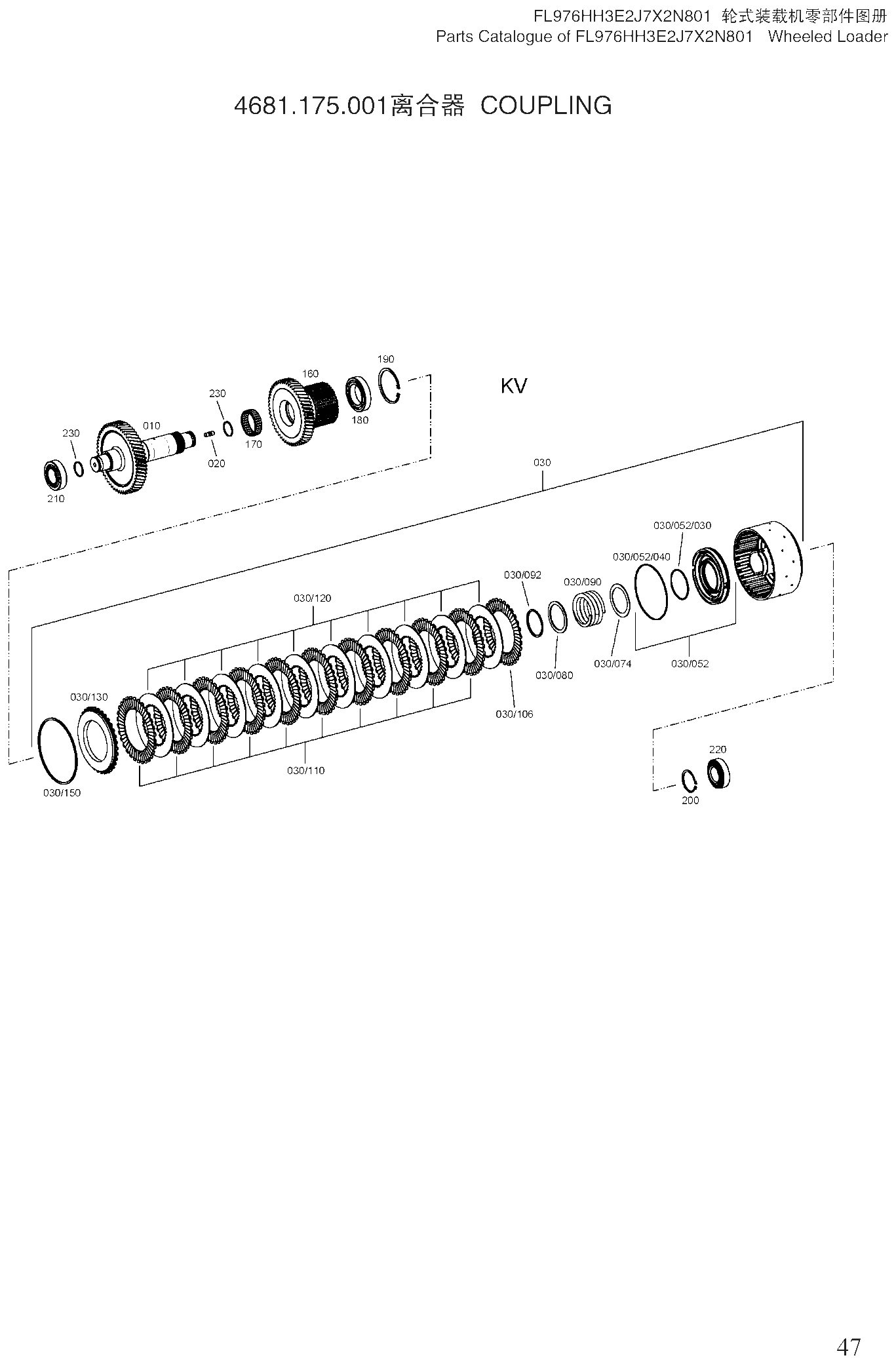

Сцепление

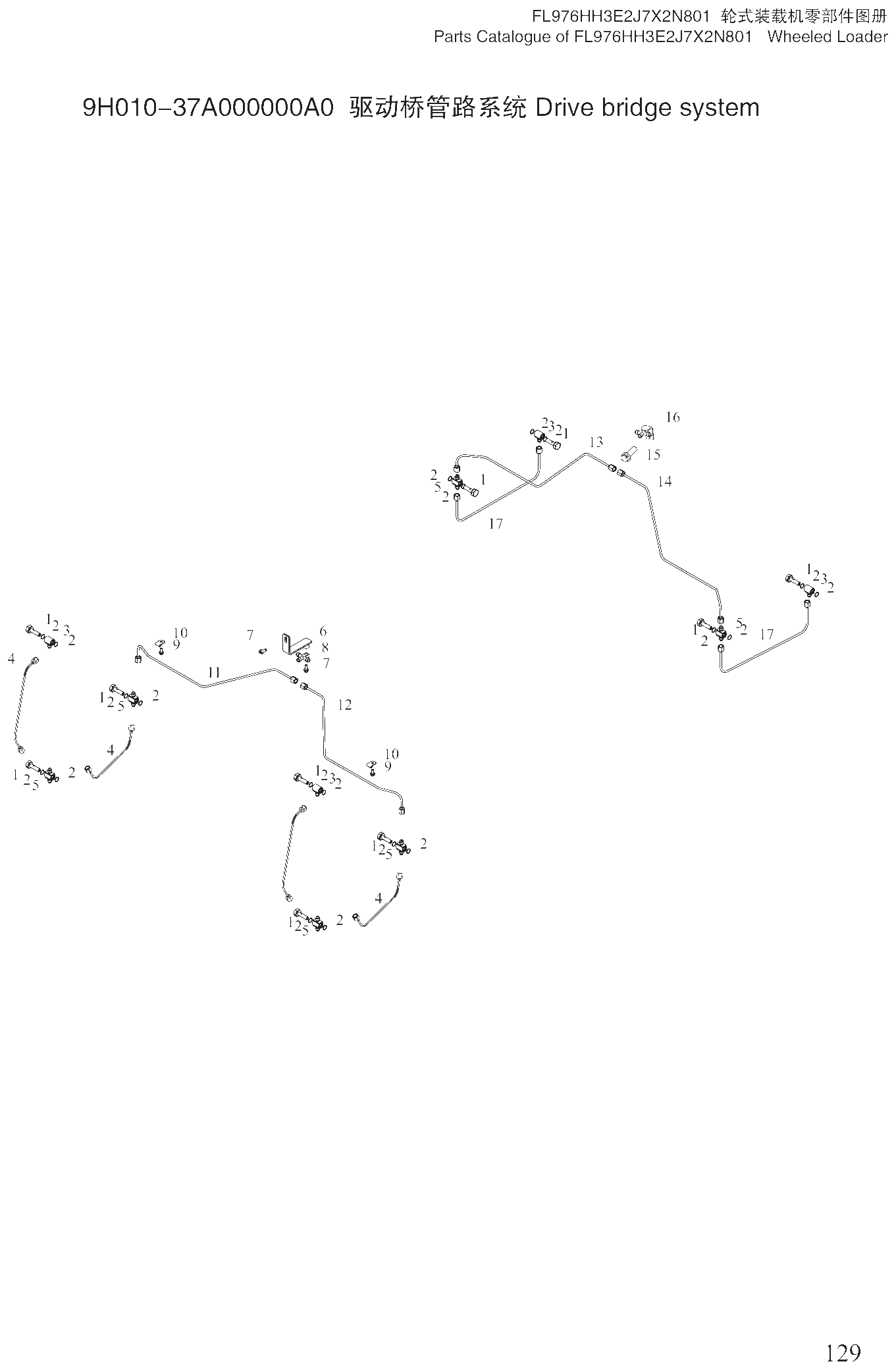

Трубопровод ведущего моста

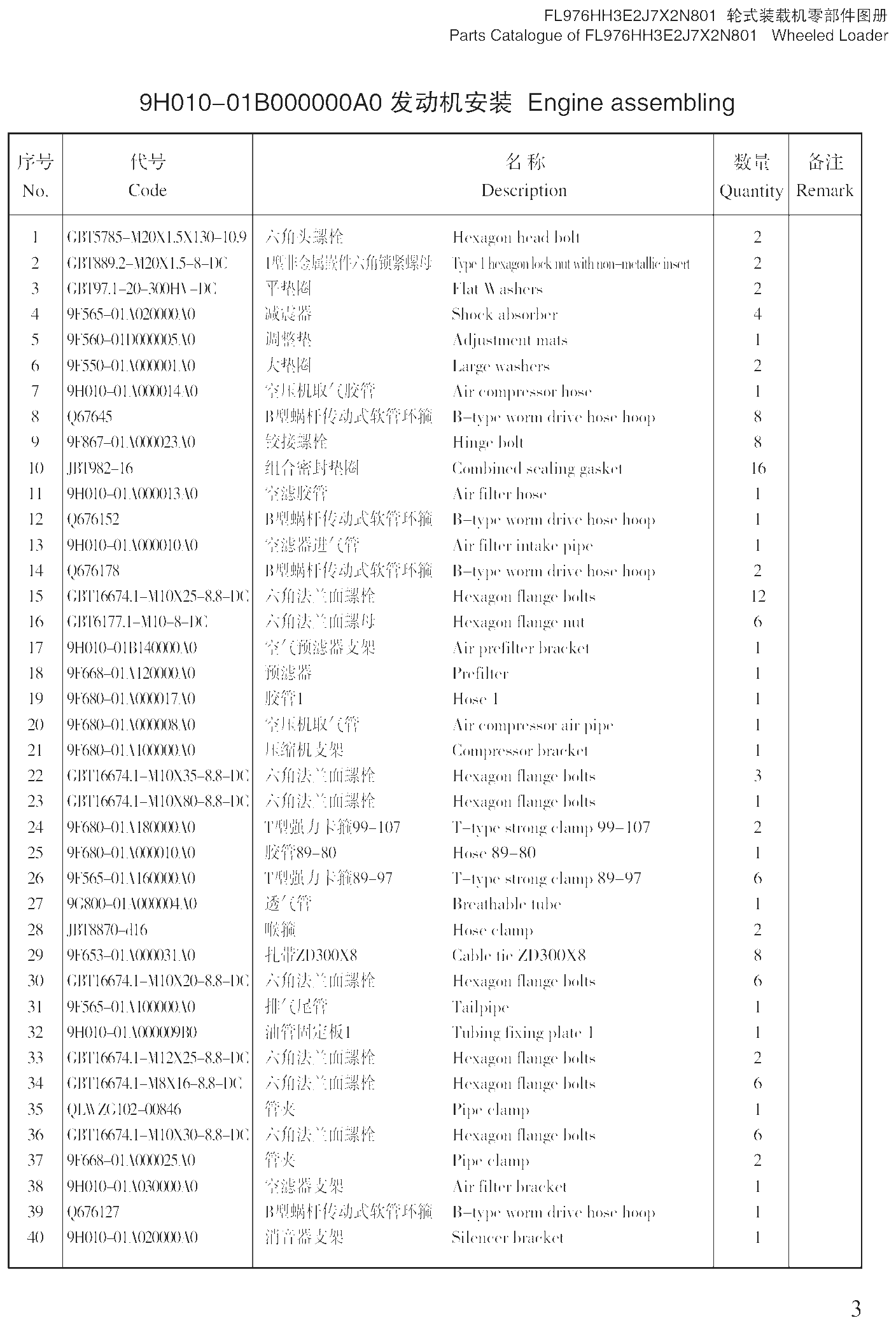

Установка двигателя
Установка кабины в сборе

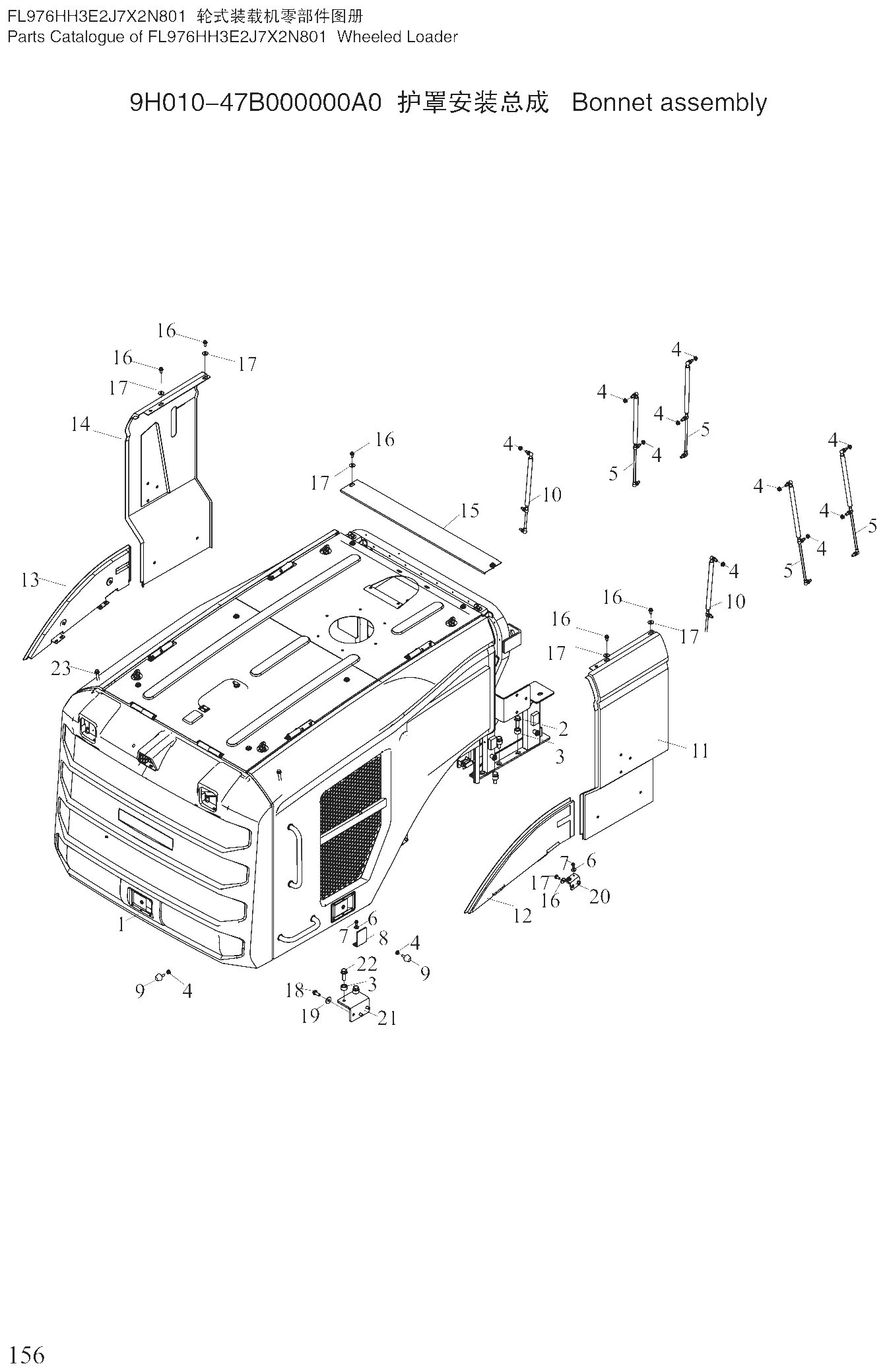

Установка кожуха в сборе

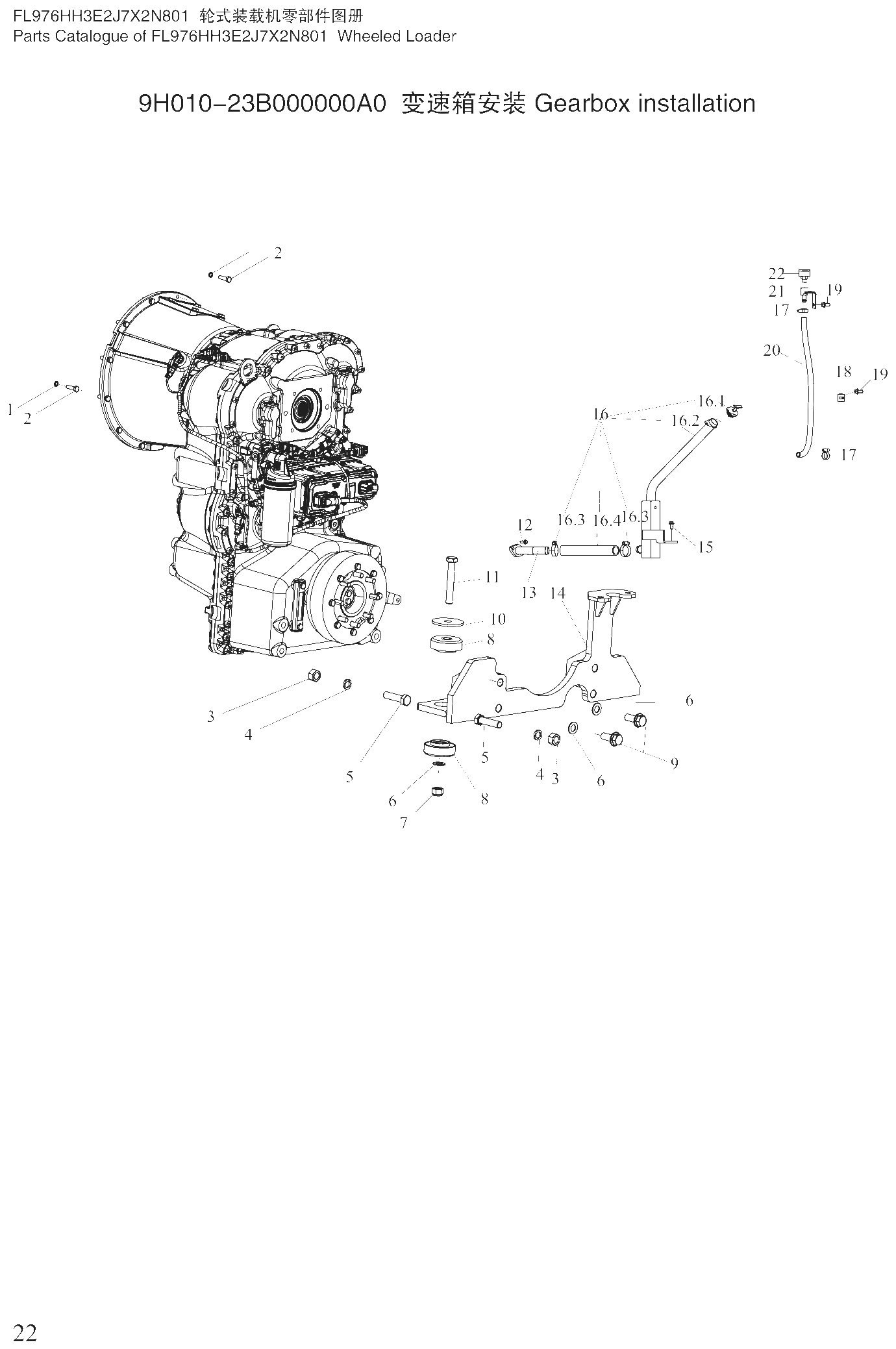

Установка коробки передач

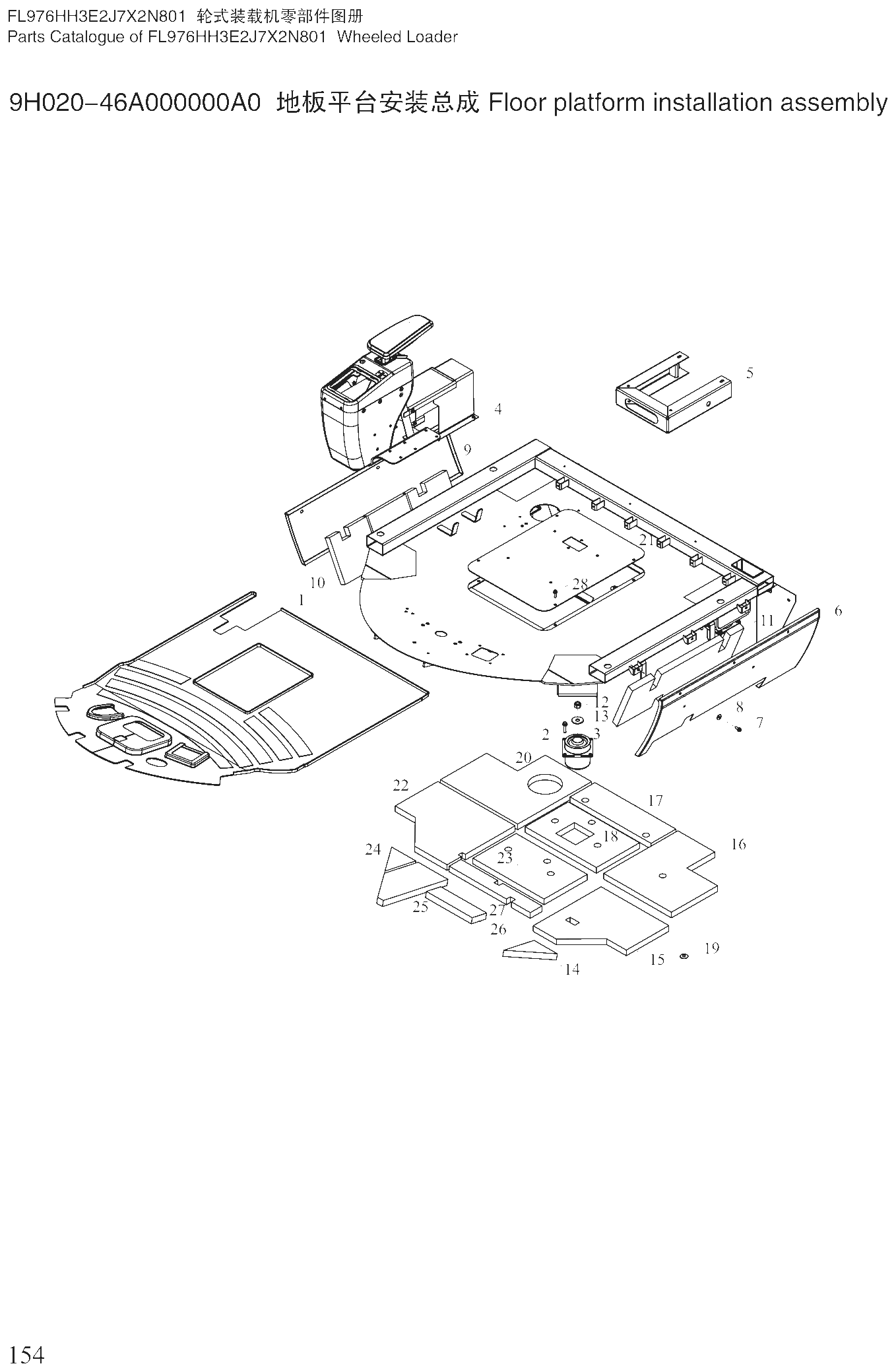

Установка пола в сборе

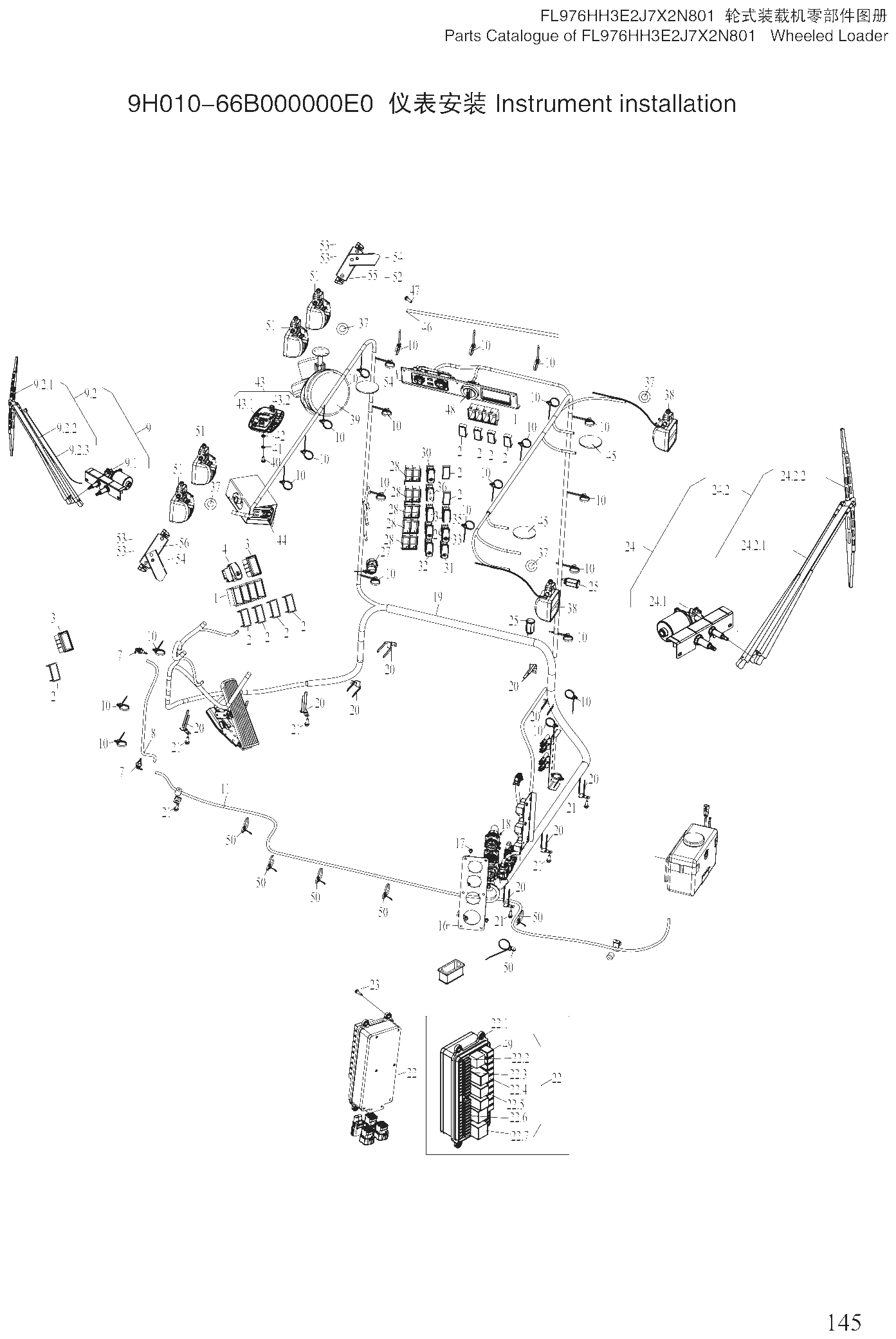

Установка приборов

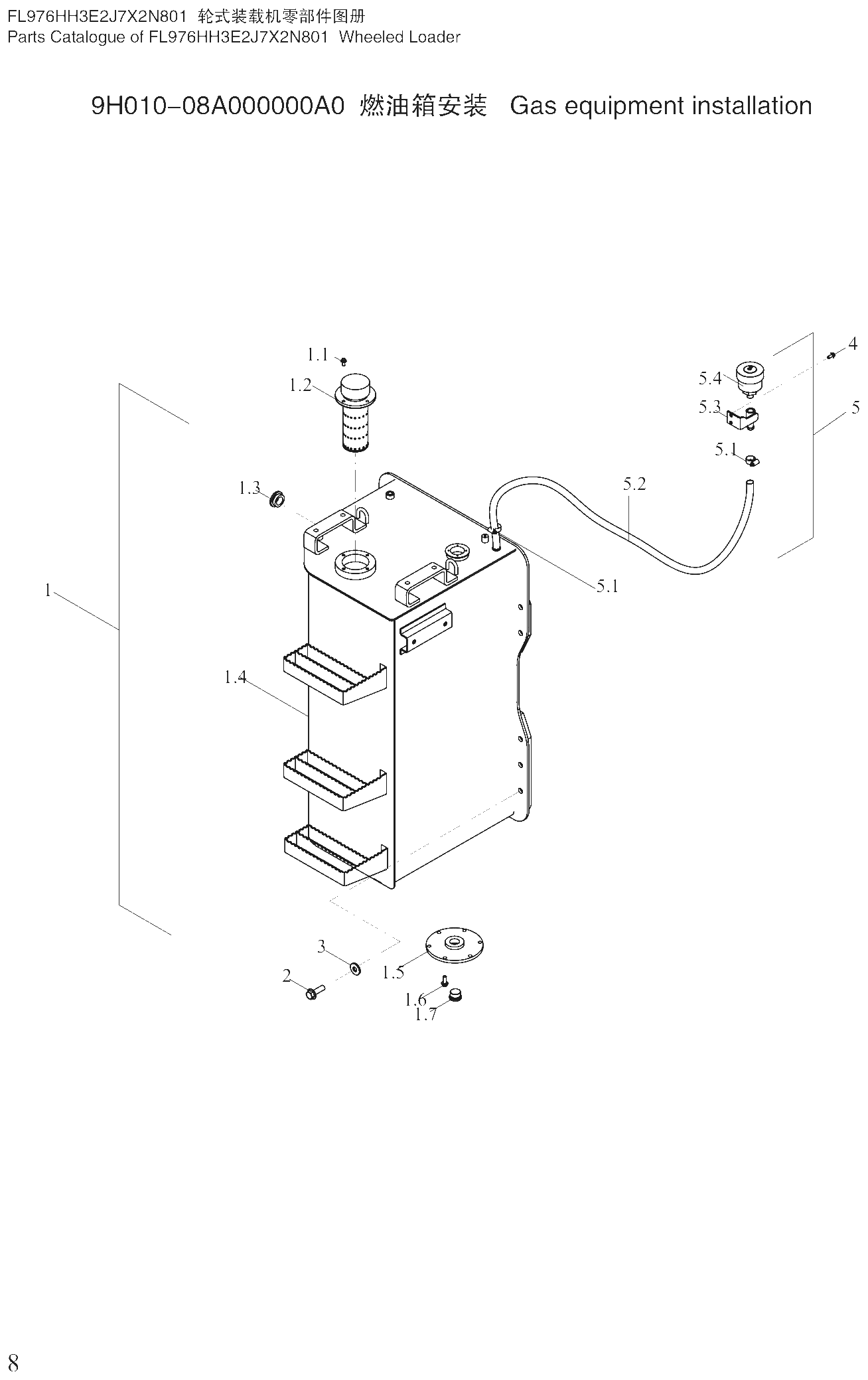

Установка топливного бака

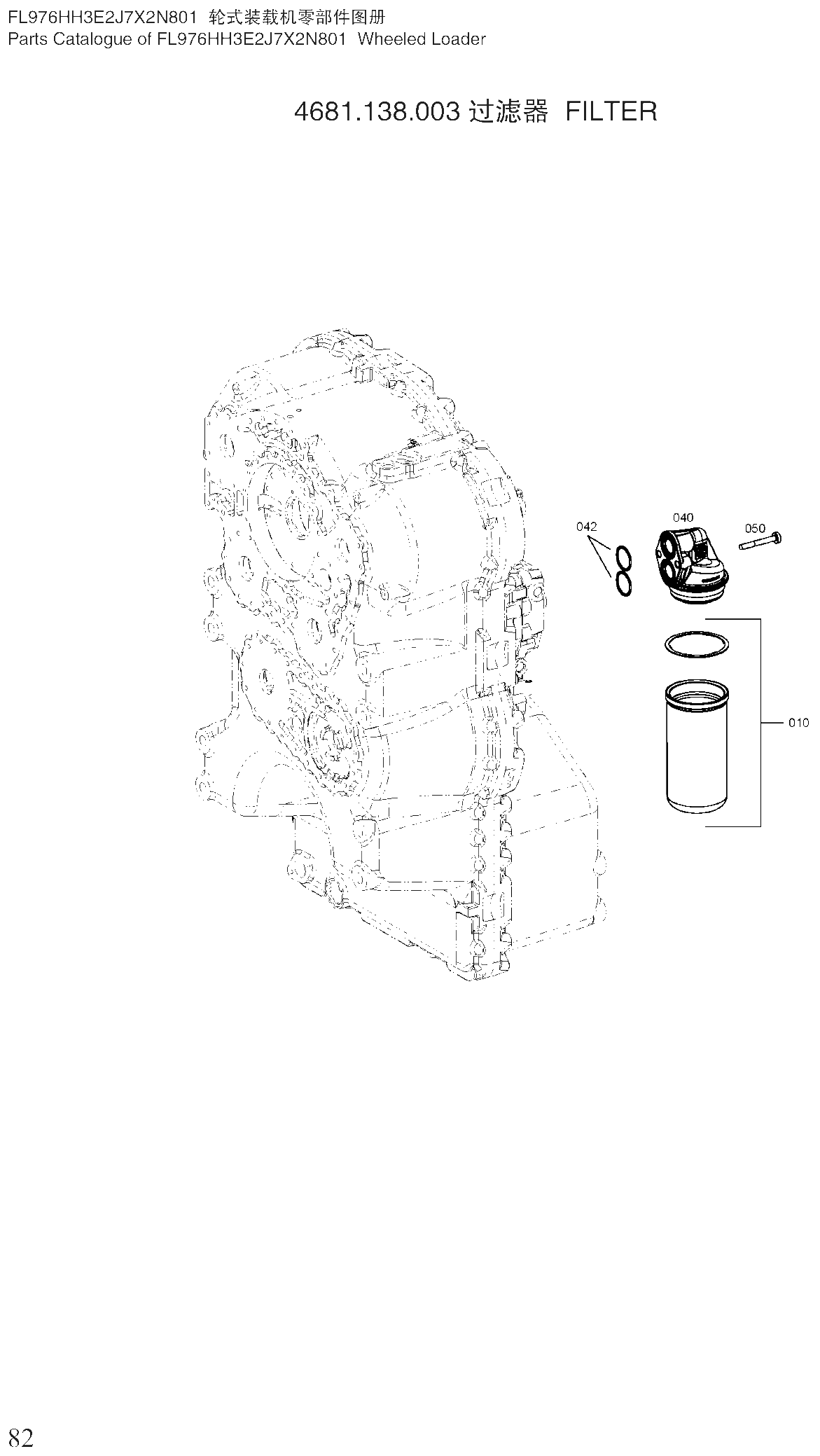

Фильтр

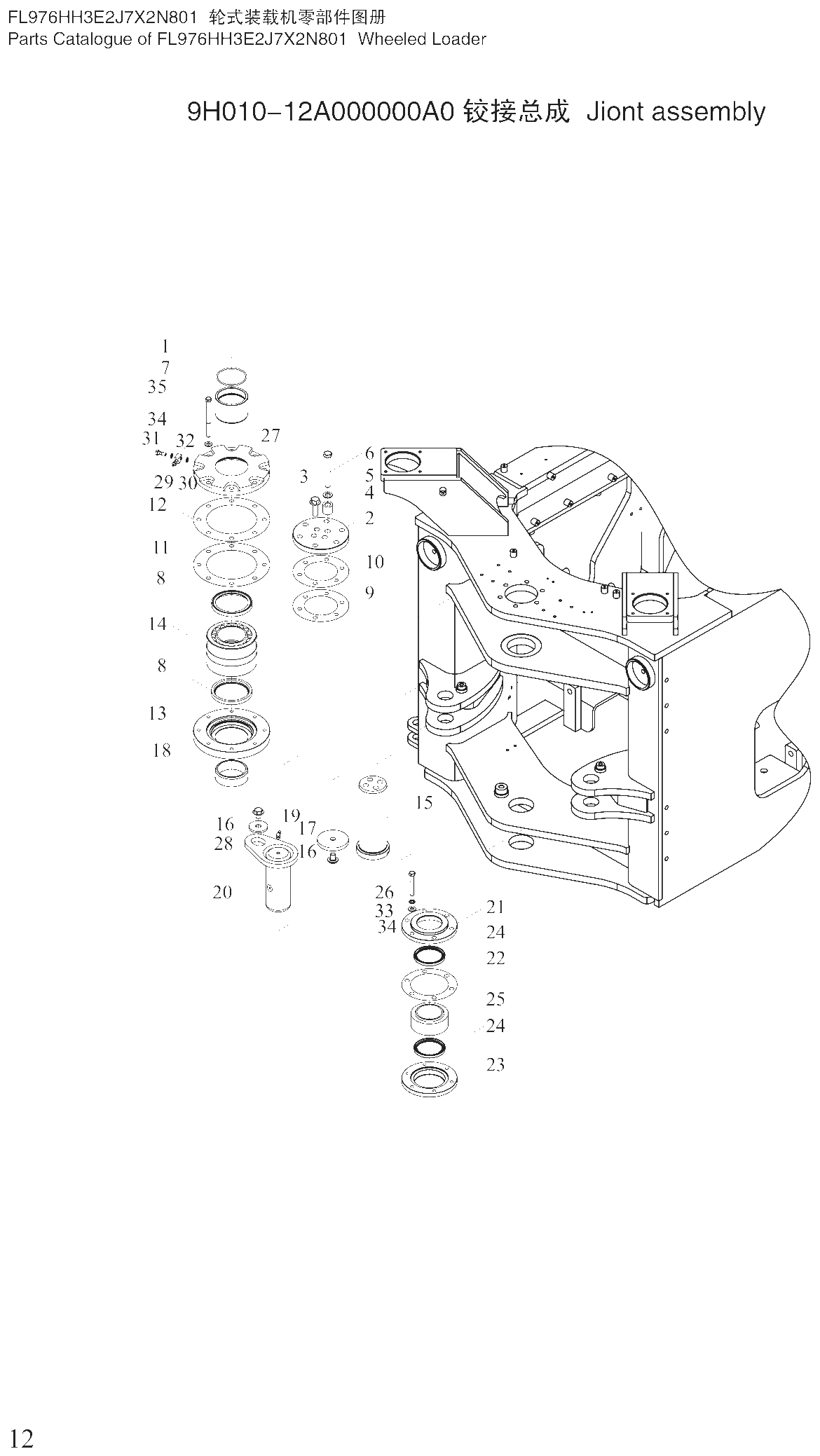

Шарнирное сочленение в сборе

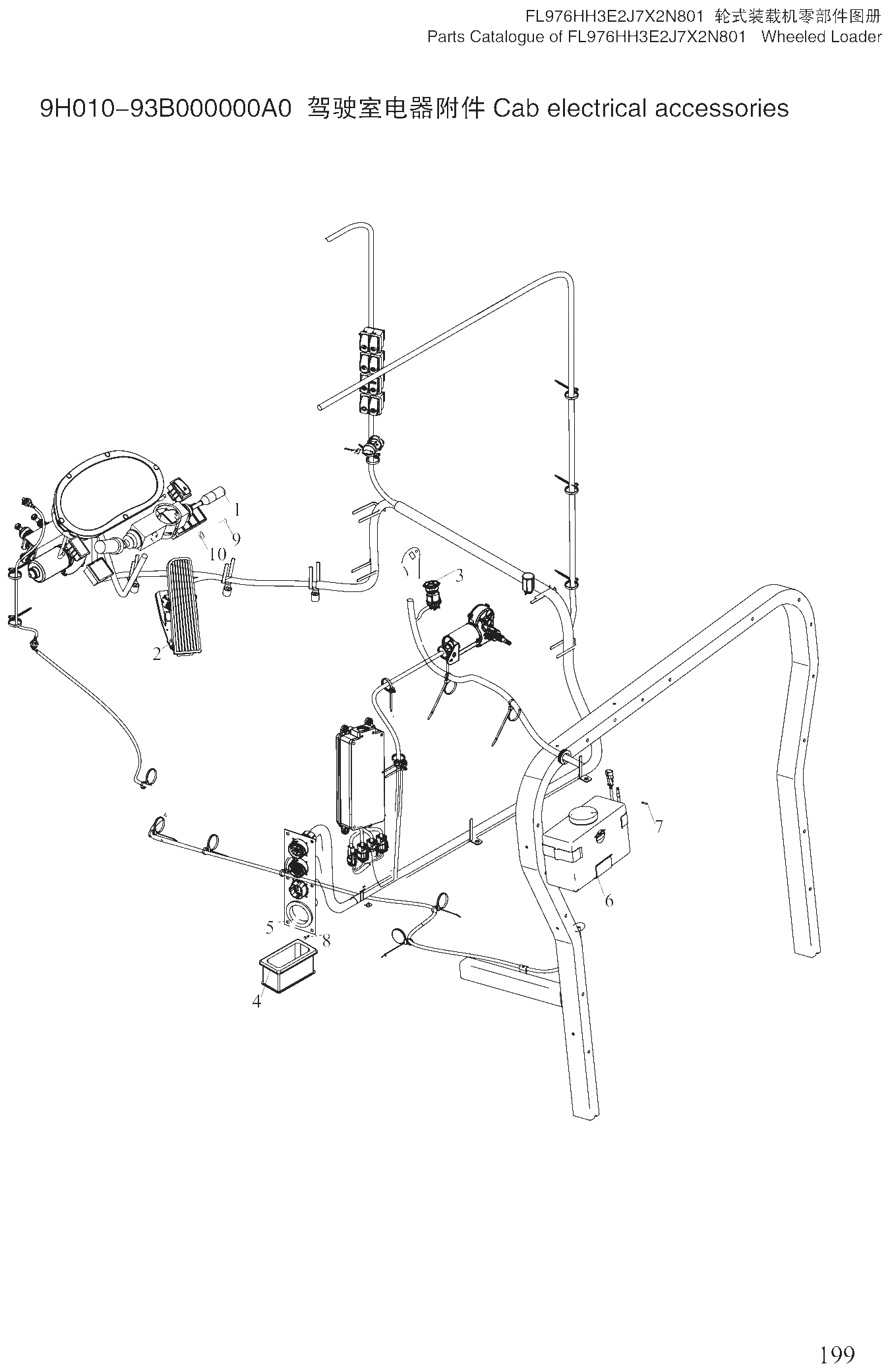

Электрооборудование кабины

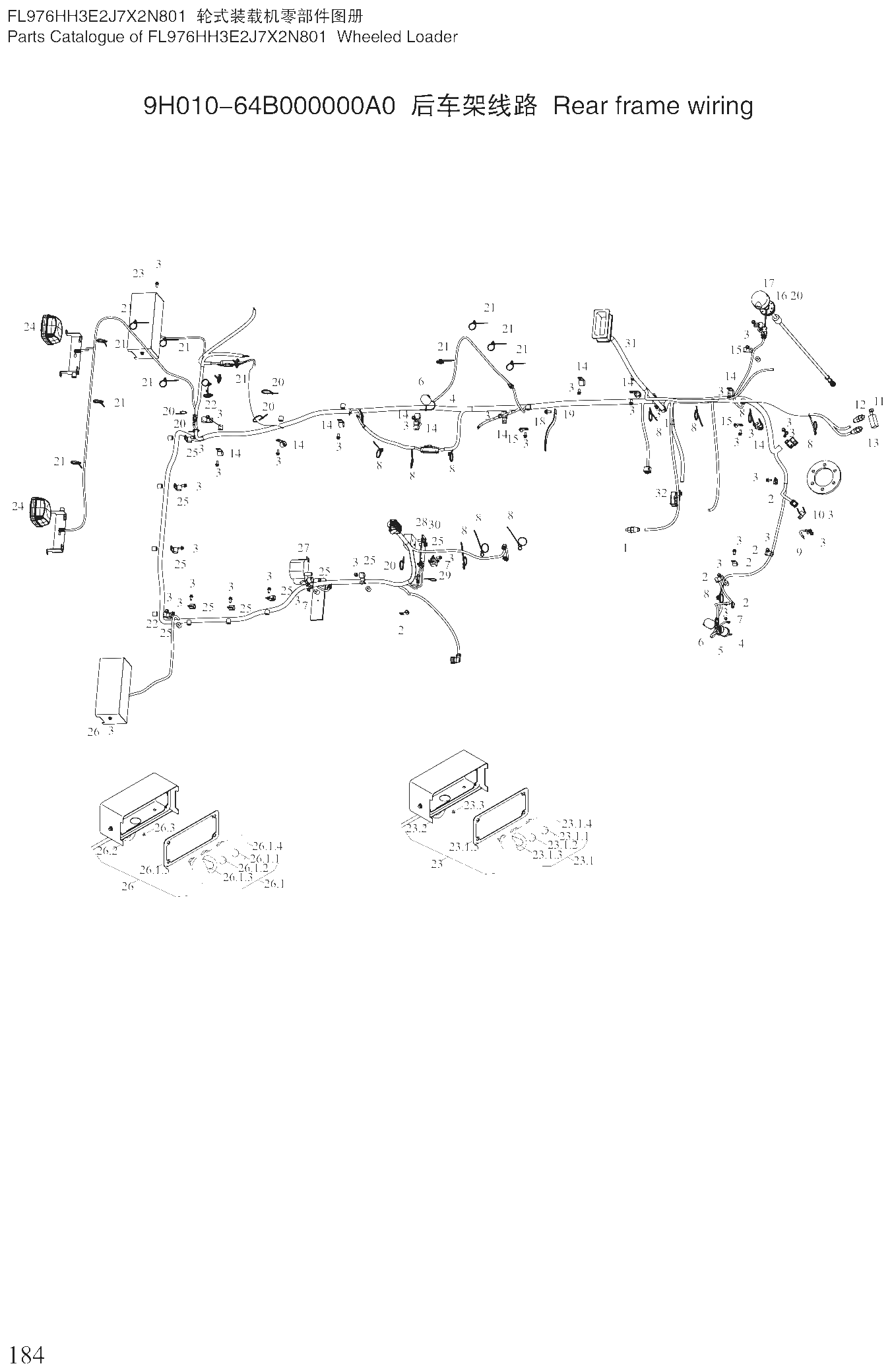

Электропроводка задней рамы

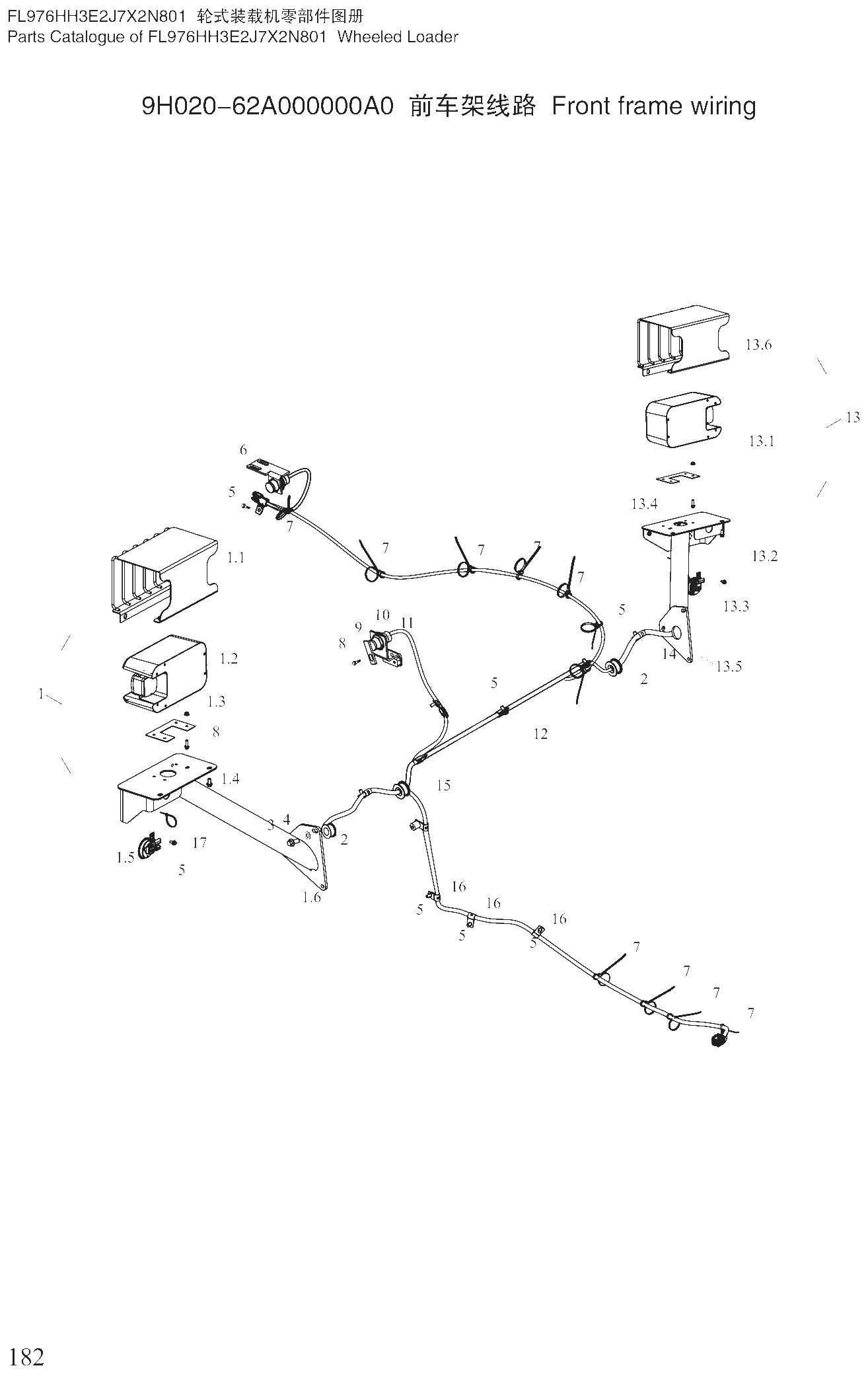

Электропроводка передней рамы
